1 PRACOWNIA PROJEKTOWA NOWA FORMA U l. W y s z y ń s k i e g o T a r n o w s k i e G ó r y n o w a. f o r m w p. p l OBIEKT ZAKŁAD OPIEKI ZDROWOTNEJ INWESTOR SAMODZIELNY PUBLICZNY ZAKŁAD OPIEKI ZDROWOTNEJ R E P T Y GÓRNOŚLĄSKIE CENTRUM REHABILITACJI IM. GEN J. ZIĘTKA TYTUŁ INWESTYCJI PROJEKT REMONTU I WYSTROJU WNĘTRZ KIOSKU HANDLOWEGO W HOLU GŁÓWNYM ADRES INWESTYCJI UL. ŚNIADECKIEGO TARNOWSKIE GÓRY NR DZIAŁKI 162/1 BRANŻA ARCHITEKTONICZNA ARCHITEKTURA mgr inż. arch. HALINA GRUND DATA LISTOPAD

2 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. INFORMACJE OGÓLNE DOTYCZĄCE INWESTYCJI 1.1. Obiekt 1.2. Tytuł inwestycji 1.3. Adres inwestycji 1.4. Inwestor 1.5. Podstawa opracowania 1.6. Przedmiot inwestycji 2. OPIS OBIEKTU STAN ISTNIEJĄCY 2.1. Budynek mieszkalno-usługowy 2.2. Charakterystyka lokalu 2.3. Dane ogólne 2.4. Zestawienie powierzchni 2.5. Zasilanie lokalu w media 3. OPIS OBIEKTU STAN PROJEKTOWANY 3.1. Zakres opracowania 3.2. Dane ogólne 3.3. Zestawienie powierzchni 3.4. Program użytkowy 3.5. Charakterystyka prac remontowych 3.6. Stan wykończeniowy 3.7. Zasilanie lokalu 4. CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU 5. BEZPIECZEŃSTWO POŻAROWE OBIEKTU II. CZĘŚĆ RYSUNKOWA ARCHITEKTURA A 1 A 2 A 3 A 4 A 5 A 6 A 7 A 8 Rzut parteru stan istniejący Przekrój A A stan istniejący Widok frontowy stan istniejący Rzut parteru stan projektowany Przekrój A A stan projektowany Widok frontowy projektowany Schemat elektryczny oświetlenie Schemat elektryczny gniazda 1:50 1:50 2

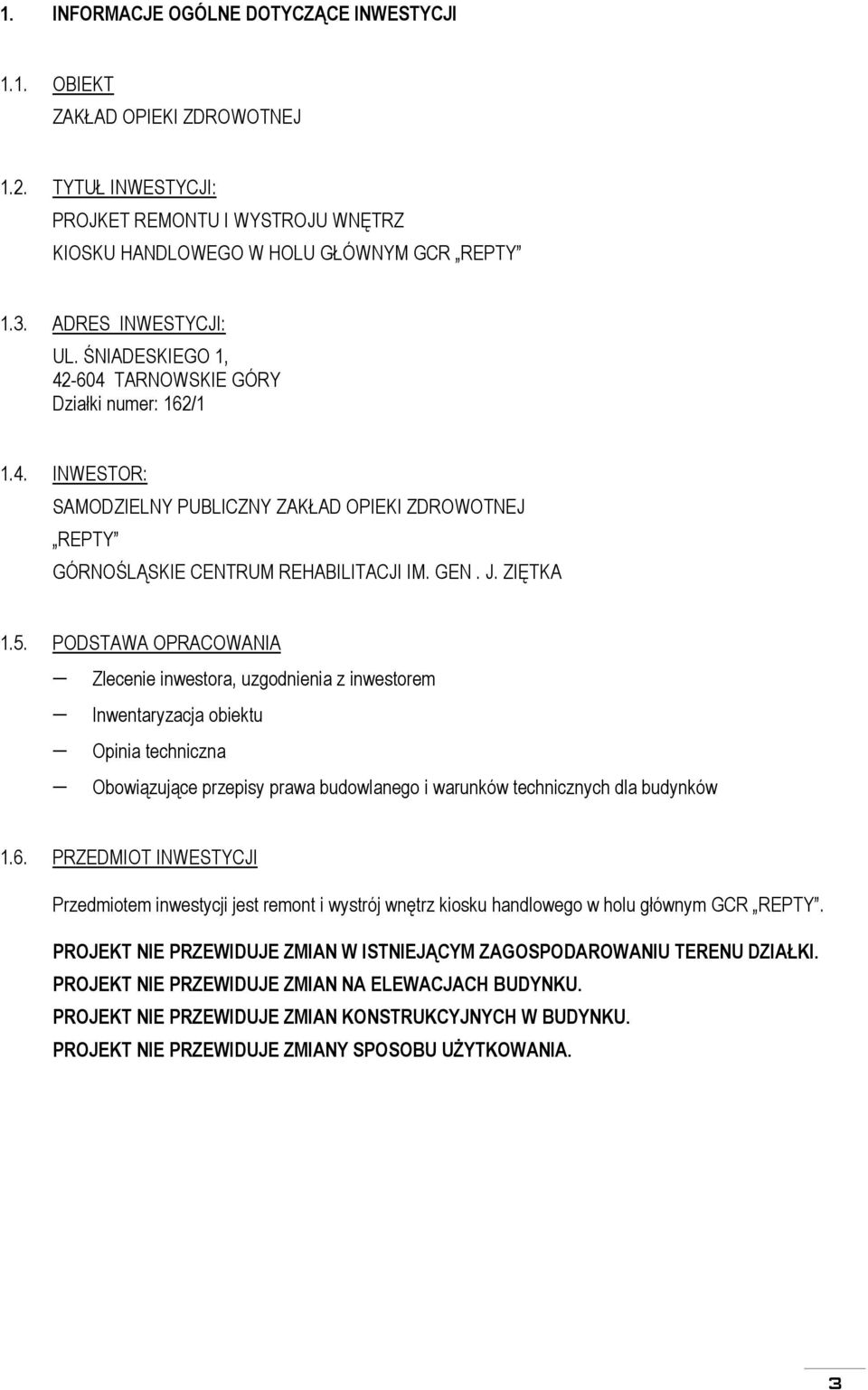

3 1. INFORMACJE OGÓLNE DOTYCZĄCE INWESTYCJI 1.1. OBIEKT ZAKŁAD OPIEKI ZDROWOTNEJ 1.2. TYTUŁ INWESTYCJI: PROJKET REMONTU I WYSTROJU WNĘTRZ KIOSKU HANDLOWEGO W HOLU GŁÓWNYM GCR REPTY 1.3. ADRES INWESTYCJI: UL. ŚNIADESKIEGO 1, TARNOWSKIE GÓRY Działki numer: 162/ INWESTOR: SAMODZIELNY PUBLICZNY ZAKŁAD OPIEKI ZDROWOTNEJ REPTY GÓRNOŚLĄSKIE CENTRUM REHABILITACJI IM. GEN. J. ZIĘTKA 1.5. PODSTAWA OPRACOWANIA Zlecenie inwestora, uzgodnienia z inwestorem Inwentaryzacja obiektu Opinia techniczna Obowiązujące przepisy prawa budowlanego i warunków technicznych dla budynków 1.6. PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest remont i wystrój wnętrz kiosku handlowego w holu głównym GCR REPTY. PROJEKT NIE PRZEWIDUJE ZMIAN W ISTNIEJĄCYM ZAGOSPODAROWANIU TERENU DZIAŁKI. PROJEKT NIE PRZEWIDUJE ZMIAN NA ELEWACJACH BUDYNKU. PROJEKT NIE PRZEWIDUJE ZMIAN KONSTRUKCYJNYCH W BUDYNKU. PROJEKT NIE PRZEWIDUJE ZMIANY SPOSOBU UŻYTKOWANIA. 3

4 2. OPIS OBIEKTU STAN ISTNIEJĄCY 2.1. ZAKŁAD OPIEKI ZDROWOTNEJ Lokal użytkowy znajduje się w holu głównym Górnośląskiego Centrum Rehabilitacji w Reptach, dzielnicy Tarnowskich Góry. Cały ośrodek zajmuje powierzchnię zabudowy ok ,0. Centrum jest unikalnym w skali kraju specjalistycznym szpitalem rehabilitacyjnym, realizującym poszpitalną rehabilitację leczniczą w schorzeniach kardiologicznych, neurologicznych i urazowo - ortopedycznych. WW lokal mieści się w Pawilonie B. Stan techniczny budynku jest bardzo dobry, ściany zewnętrzne oraz wewnętrzne nośne nie wykazują spękań. Budynek posiada podłogi wylewane, wykończone płytkami gresowymi lub lastriko oraz. Stolarka okienna oraz drzwiowa z PCV lub aluminium, spełnia wymagania izolacyjności cieplnej CHARAKTERYSTYKA LOKALU Lokal użytkowy dostępny z holu głównego GCR REPTY składa się z jednego pomieszczenia wyposażonego w umywalkę oraz wentylację grawitacyjną. Wysokość pomieszczenia wynosi 3,58m, posadzka wyłożona jest wykładziną PCV DANE OGÓLNE Powierzchnia całkowita lokalu Wysokość lokalu Kubatura lokalu 13,50 3,58 ok. 48,00 m m ZESTAWIENIE POWIERZCHNI Powierzchna całkowita: Lp. NAZWA POMIESZCZENIA POWIERZCHNIA 1.01 KIOSK HANDLOWY 13,50 RAZEM 13, ZASILANIE LOKALU W MEDIA Lokal podłączony jest do następujących sieci: Sieci wodno-kanalizacyjnej; Sieci centralnego ogrzewania (zasilanie z kotła c.o.); Sieci elektroenergetycznej; 4

5 3. OPIS OBIEKTU STAN PROJEKTOWANY 3.1. ZAKRES OPRACOWANIA Projekt zakłada remont istniejącego pomieszczenia kiosku handlowego oraz wydzielania ścianką meblową zaplecza socjalnego. Zakres prac dotyczy wyłącznie lokalu, w którym będzie się mieścić projektowana funkcja kiosku handlowego. Projektowana funkcja utworzy stanowisko pracy dla jednej osoby. Projekt nie przewiduje, żadnych zmian konstrukcyjnych, a cała procedura będzie przeprowadzana jako ZGŁOSZENIE O ZAMIARZE WYKONANIA ROBÓT BUDOWLANYCH NIE WYMAGAJĄCYCH UZYSKANIA DECYZJI O POZWOLENIU NA BUDOWĘ DANE OGÓLNE Powierzchnia całkowita lokalu Wysokość lokalu Kubatura lokalu 13,10 3,58 48,00 m m ZESTAWIENIE POWIERZCHNI Powierzchna całkowita: Lp. NAZWA POMIESZCZENIA POWIERZCHNIA KIOSK HANDLOWY ZAPLECZE SOCJALNE 8,90 4,20 RAZEM 13, PROGRAM UŻYTKOWY Projektowana przestrzeń użytkowa będzie się składać z pomieszczenia przestrzeni handlowej oraz zaplecza socjalnego. Strefa klienta Strefa klienta będzie dostosowana do obsługi osób niepełnosprawnych w tym poruszających się na wózkach inwalidzkich. Strefa sprzedaży Strefa sprzedaży towaru będzie dostępna tylko dla osoby zatrudnionej. Wyposażona będzie w szafki i regały wykonane z płyt meblowych MDF. Strefa zaplecza Strefa zaplecza socjalnego wyposażona będzie w szafkę ze zlewem, miejsce do spożycia posiłku oraz szafę na odzież wierzchnią. 5

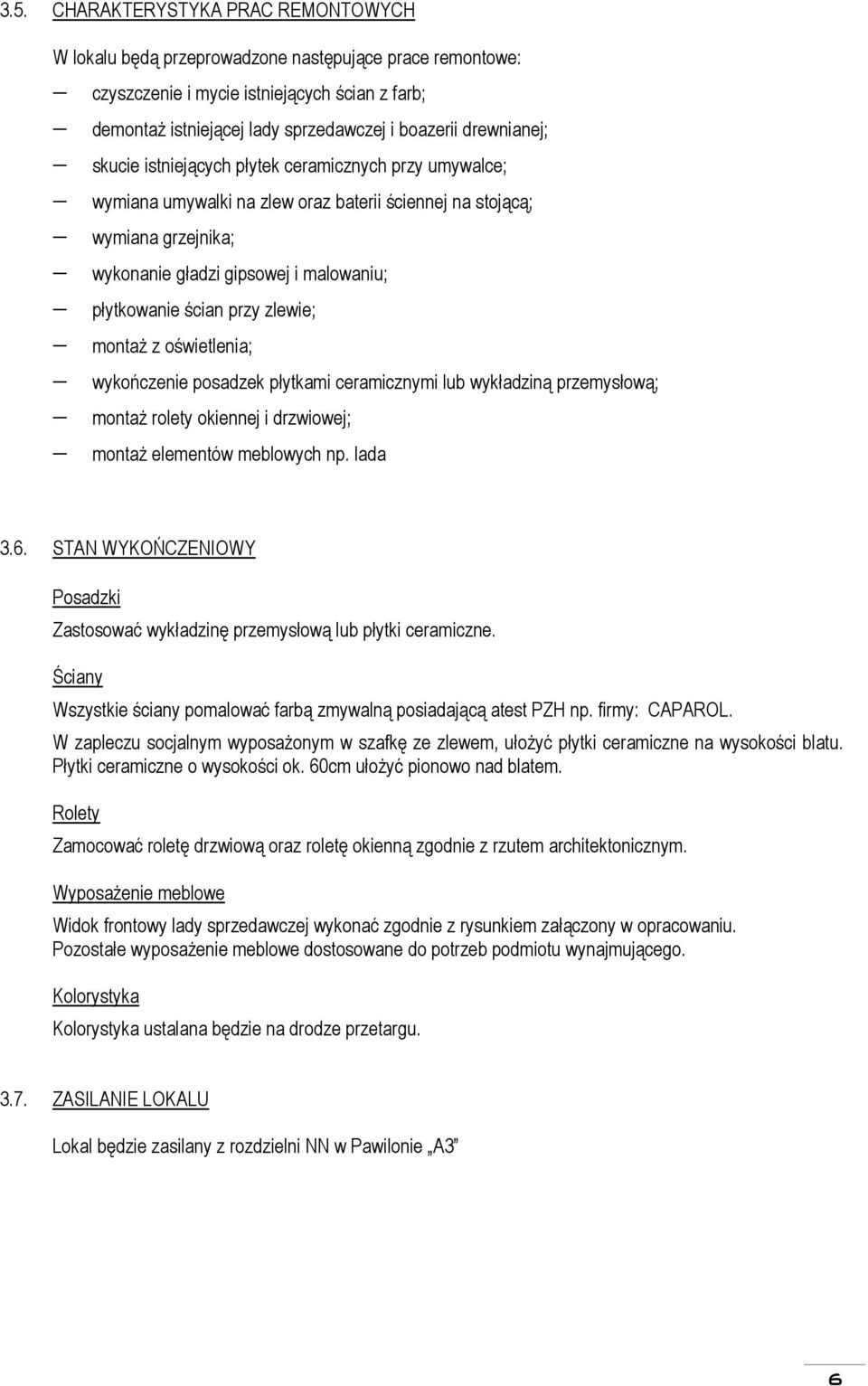

6 3.5. CHARAKTERYSTYKA PRAC REMONTOWYCH W lokalu będą przeprowadzone następujące prace remontowe: czyszczenie i mycie istniejących ścian z farb; demontaż istniejącej lady sprzedawczej i boazerii drewnianej; skucie istniejących płytek ceramicznych przy umywalce; wymiana umywalki na zlew oraz baterii ściennej na stojącą; wymiana grzejnika; wykonanie gładzi gipsowej i malowaniu; płytkowanie ścian przy zlewie; montaż z oświetlenia; wykończenie posadzek płytkami ceramicznymi lub wykładziną przemysłową; montaż rolety okiennej i drzwiowej; montaż elementów meblowych np. lada 3.6. STAN WYKOŃCZENIOWY Posadzki Zastosować wykładzinę przemysłową lub płytki ceramiczne. Ściany Wszystkie ściany pomalować farbą zmywalną posiadającą atest PZH np. firmy: CAPAROL. W zapleczu socjalnym wyposażonym w szafkę ze zlewem, ułożyć płytki ceramiczne na wysokości blatu. Płytki ceramiczne o wysokości ok. 60cm ułożyć pionowo nad blatem. Rolety Zamocować roletę drzwiową oraz roletę okienną zgodnie z rzutem architektonicznym. Wyposażenie meblowe Widok frontowy lady sprzedawczej wykonać zgodnie z rysunkiem załączony w opracowaniu. Pozostałe wyposażenie meblowe dostosowane do potrzeb podmiotu wynajmującego. Kolorystyka Kolorystyka ustalana będzie na drodze przetargu ZASILANIE LOKALU Lokal będzie zasilany z rozdzielni NN w Pawilonie A3 6

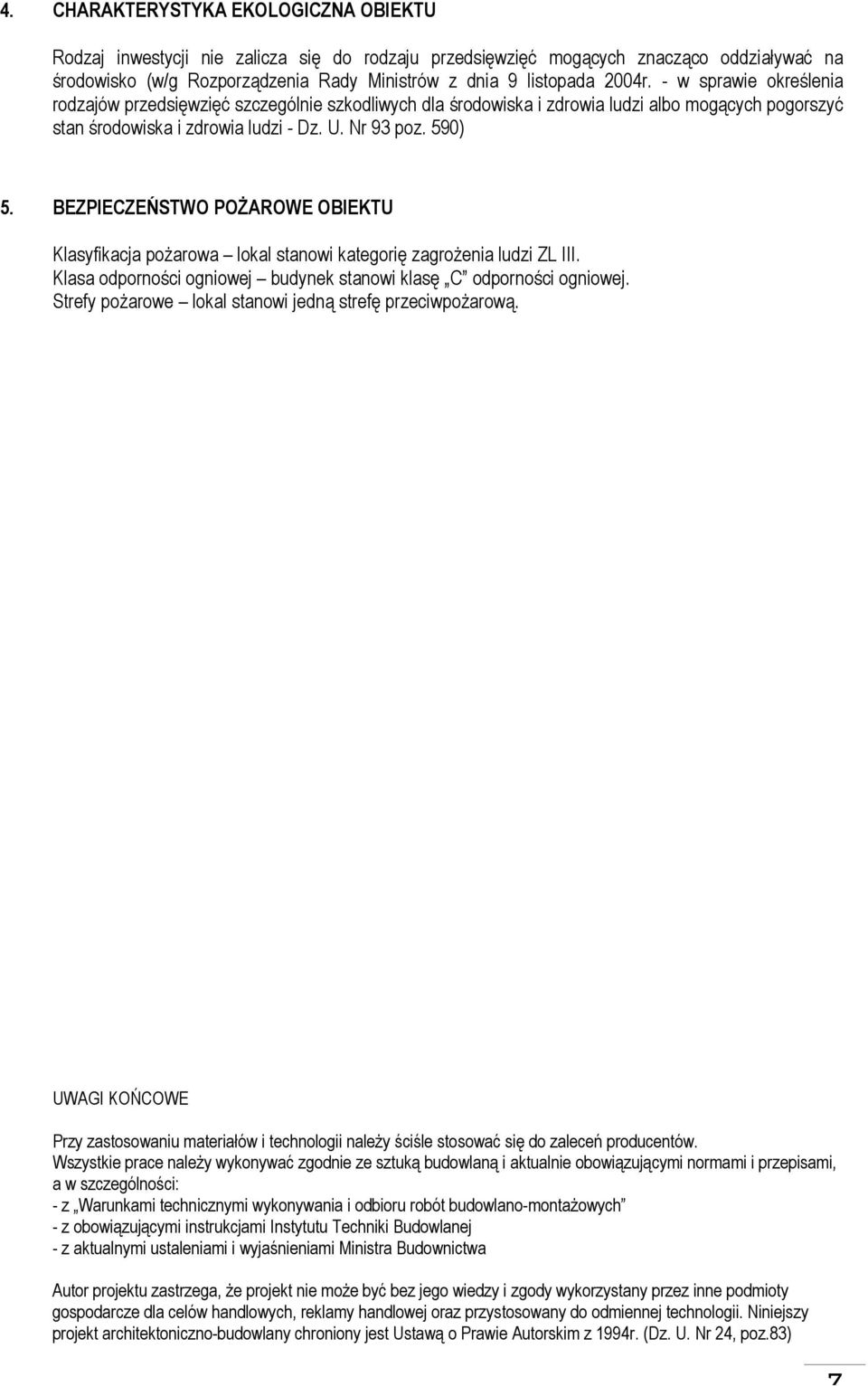

7 4. CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU Rodzaj inwestycji nie zalicza się do rodzaju przedsięwzięć mogących znacząco oddziaływać na środowisko (w/g Rozporządzenia Rady Ministrów z dnia 9 listopada 2004r. - w sprawie określenia rodzajów przedsięwzięć szczególnie szkodliwych dla środowiska i zdrowia ludzi albo mogących pogorszyć stan środowiska i zdrowia ludzi - Dz. U. Nr 93 poz. 590) 5. BEZPIECZEŃSTWO POŻAROWE OBIEKTU Klasyfikacja pożarowa lokal stanowi kategorię zagrożenia ludzi ZL III. Klasa odporności ogniowej budynek stanowi klasę C odporności ogniowej. Strefy pożarowe lokal stanowi jedną strefę przeciwpożarową. UWAGI KOŃCOWE Przy zastosowaniu materiałów i technologii należy ściśle stosować się do zaleceń producentów. Wszystkie prace należy wykonywać zgodnie ze sztuką budowlaną i aktualnie obowiązującymi normami i przepisami, a w szczególności: - z Warunkami technicznymi wykonywania i odbioru robót budowlano-montażowych - z obowiązującymi instrukcjami Instytutu Techniki Budowlanej - z aktualnymi ustaleniami i wyjaśnieniami Ministra Budownictwa Autor projektu zastrzega, że projekt nie może być bez jego wiedzy i zgody wykorzystany przez inne podmioty gospodarcze dla celów handlowych, reklamy handlowej oraz przystosowany do odmiennej technologii. Niniejszy projekt architektoniczno-budowlany chroniony jest Ustawą o Prawie Autorskim z 1994r. (Dz. U. Nr 24, poz.83) 7
