1 Wykład 7 Tektonika fałdów dr hab. Edyta Jurewicz pok. nr 1055

2 MECHANIZMY FAŁDOWANIA kruche ZGINANIE FAŁDY KONCENTRYCZNE ŚCINANIE FAŁDY SYMILARNE podatne PŁYNIĘCIE FAŁDY DYSHARMONIJNE

3 KLASYFIKACJA FAŁDÓW STRUKTURALNA koncentryczne symilarne dysharmonijne KINEMATYCZNA stojący pochylony obalony leżący przewalony media-2.web.britannica.com/ MORFOLOGICZNA półkoliste zygzakowate grzebieniowate skrzynkowe itp...

4 KLASYFIKACJA FAŁDÓW > 90 o zygzakowaty grzebieniowaty hiperboliczny fałd szerokopromienny fałd wąskopromienny < 90 o paraboliczny 0 o półkolisty fałd izoklinalny skrzynkowy < 0 o wachlarzowaty fałd wachlarzowy

5 KLASYFIKACJA FAŁDÓW fałd poziomy fałd zanurzający się fałd pionowy fałd o undulującej osi trias perm P antyklina T brachyantyklina P T P T kopuła T P T P P T synklina brachysynklina niecka

6 KLASYFIKACJA FAŁDÓW wergencja fałdów antyklina=antyforma=siodło kąt wergencji kąt między pionem i płaszczyznąśrodkową synklina=synforma=łęk W.H. Freeman & Com. kopuła

7 Sulaiman Thrust Belt peryklina centryklina FAŁDY W OBRAZACH SATELITARNYCH Sulaiman Thrust Belt gsc.nrcan.gc.ca

8 Sulaiman Thrust Belt FAŁDY W OBRAZACH SATELITARNYCH G. Zagros, Iran San Juan River,Utach

9 FAŁDY W OBRAZACH SATELITARNYCH Wyoming Virgin Anticline rst.gsfc.nasa.gov

10 NIECKA

11 KOPUŁA Sierra Madre chamorrobible.org

12 KOPUŁA S-Namibia rst.gsfc.nasa.gov

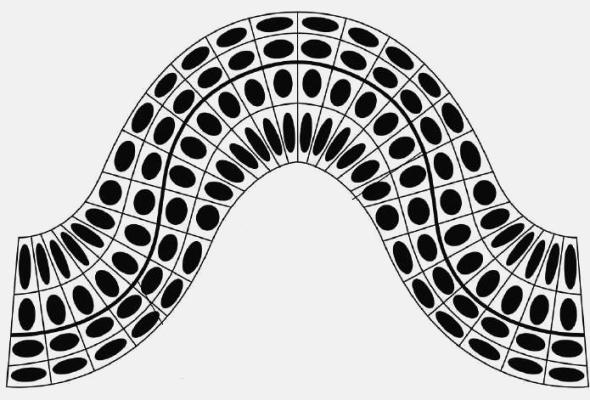

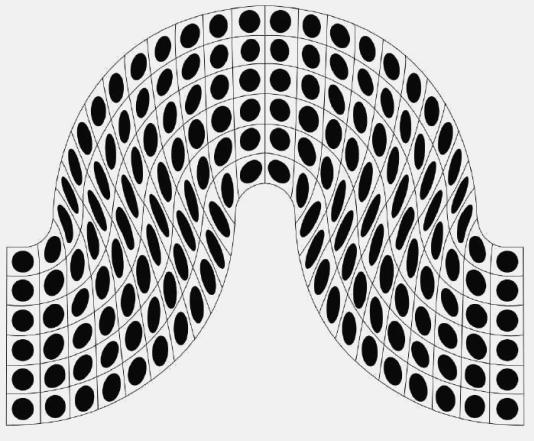

13 ROZKŁAD NAPRĘŻEŃ W FAŁDACH powierzchnia neutralna ic.ucsc.edu ic.ucsc.edu tensja ścienienie do skrzydeł

14 SPĘKANIA W FAŁDACH spękania przegubowe spękania katetalne

15 SPĘKANIA W FAŁDACH skręt skręt t wewnętrzny wewnętrzny skręt skręt t zewnętrzny zewnętrzny

16 SPĘKANIA W FAŁDACH L L L S R L T S L S R S R spękania katetalne

17 KLIWAŻ W ANTYKLINIE ualr.edu kliważ osiowy

18 FA ŁDY FAŁDY ZE ZGINANIA Wessex, England

19 FAŁDY ZE ZGINANIA skywalker.cochise.edu web.uct.ac.za

20 Walia FA ŁDY FAŁDY ZE ŚŚCINANIA CINANIA Oregon photo.agiweb.org Grand Canyon photo.agiweb.org photo.agiweb.org

21 FA ŁDY KLIWA ŻOWE FAŁDY KLIWAŻOWE Gallatin River, Montana

22 FAŁDY Z PŁYNIĘCIA Malaspina Glacier,, Alaska photo.agiweb.org maps.unomaha.edu

23 FAŁDY Z PŁYNIĘCIA

24 MIESZANE MECHANIZMY FA ŁDOWANIA FAŁDOWANIA academic.emporia.edu rst.gsfc.nasa.gov

25 FAŁDY W PROFILACH SEJSMICZNYCH

26 7 Ladies' anticline ANTYKLINY Barnhardt Canyon Peru activetectonics.asu.edu

27 Tromsø SYNKLINY maps.unomaha.edu gsc.nrcan.gc.ca

28 FA ŁDY FAŁDY IZOKLINALNE Australia photo.agiweb.org Photo: D.M. Vernon

29 FAŁDY IZOKLINALNE trzewiowiec

30 FAŁDY STOJĄCE pig.sty.nu Worcestor Range

31 FAŁDY POCHYLONE ualr.edu ualr.edu

32 FAŁDY OBALONE Jasper National Park ualr.edu gsc.nrcan.gc.ca

33 FAŁDY LEŻĄCE Millook Haven - Cornwell Callifornia farm4.static.flickr.com Newfoundland Jasper National Park photo.agiweb.org

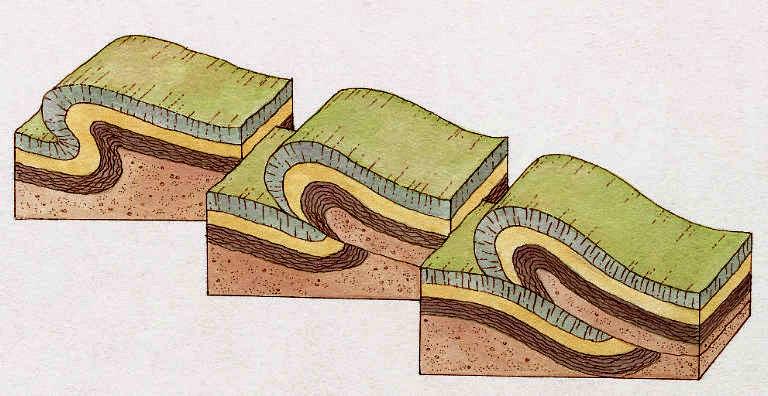

34 Newfoundland FA ŁDY FAŁDY PRZEWALONE Kalifornia farm1.static.flickr.com farm3.static.flickr.com farm3.static.flickr.com

35 FLEKSURY San Andreas topex.ucsd.edu

36 FLEKSURY

37 Gaspe Peninsula, Canada L L L FLEKSURY Hudson Highlands academic.emporia.edu photo.agiweb.org

38 FAŁDY CIĄGNIONE hypocentral.com

39 FAŁDKI CIĄGNIONE farm3.static.flickr.com/ farm1.static.flickr.com

40 FAŁDY, NASUNIĘCIA, DUPLEKSY, PŁASZCZOWINY płaszczowina czapka tektoniczna nasunięcie stropowe okno tektoniczne autochton nasunięcie nasunięcie spągowe rampa

41 Hudson Valley NASUNIĘCIA web.cortland.edu

42 WSP ÓŁWYSTĘPOWANIE FA ŁDÓW WSPÓŁWYSTĘPOWANIE FAŁDÓW I USKOK ÓW USKOKÓW Svalbard Old Red, Wales maps.unomaha.edu photo.agiweb.org ic.ucsc.edu ciągnienie przyuskokowe fleksury fałdy naduskokowe, fałdy oblekające fałdy na blokach przechylonych photo.agiweb.org

43 TO NIE FAŁDY!!! Sheep Mountain, Wyoming

44 TO NIE FAŁDY!!!

45 TO NIE FAŁDY!!!

46 Pytania: 1. Zdefiniuj termin: wergencja fałdów. 2. Narysuj charakterystyczny układ spęka kań w antyklinie.
