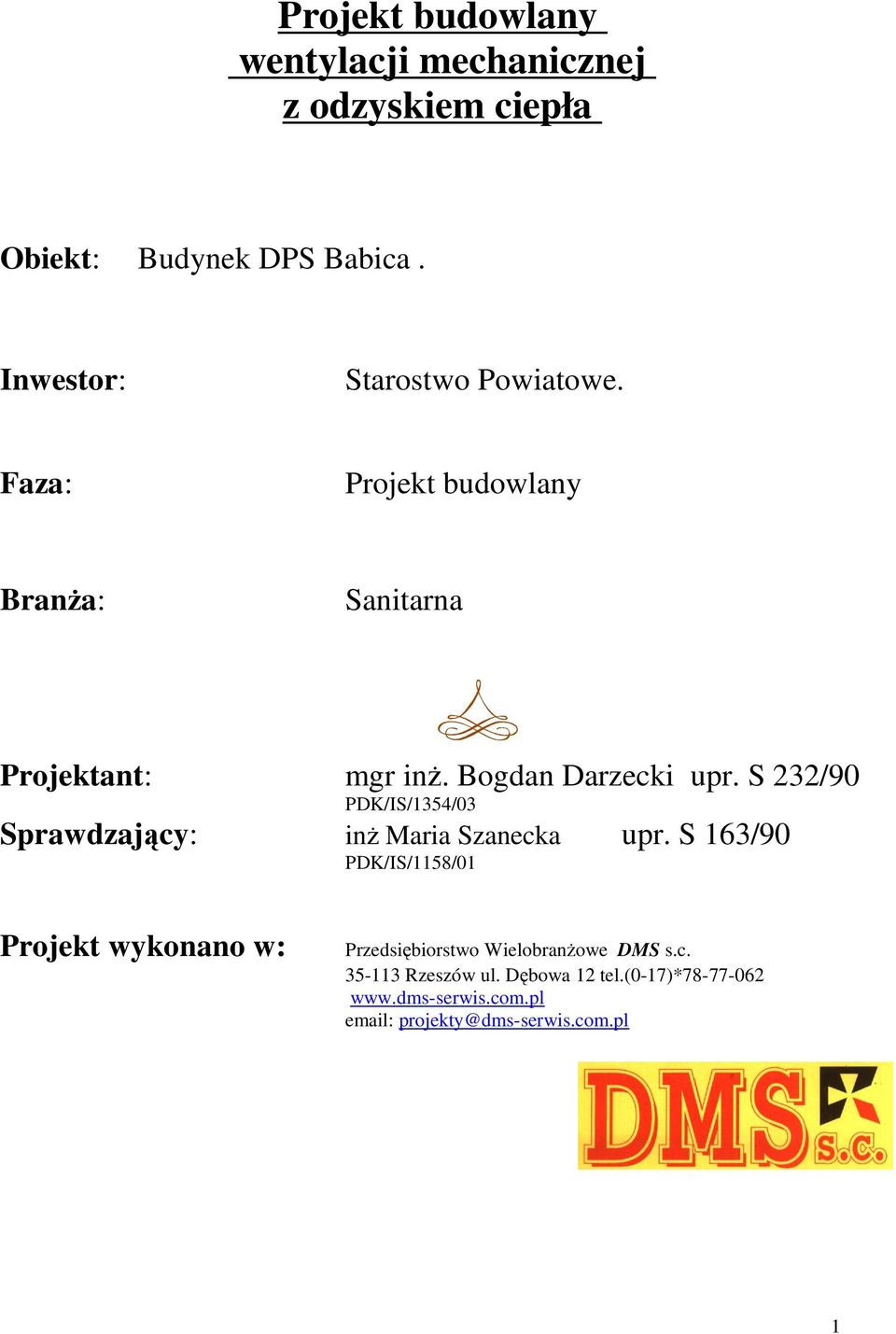

1 Projekt budowlany wentylacji mechanicznej z odzyskiem ciepła Obiekt: Budynek DPS Babica. Inwestor: Starostwo Powiatowe. Faza: Projekt budowlany BranŜa: Sanitarna Projektant: mgr inŝ. Bogdan Darzecki upr. S 232/90 PDK/IS/1354/03 Sprawdzający: inŝ Maria Szanecka upr. S 163/90 PDK/IS/1158/01 Projekt wykonano w: Przedsiębiorstwo WielobranŜowe DMS s.c Rzeszów ul. Dębowa 12 tel.(0-17)* projekty@dms-serwis.com.pl 1

S 232/90 PDK/IS/1354/03 Sprawdzający: inŝ Maria Szanecka upr.

2 Spis treści 1.Opis rozwiązań Pomieszczenia Biurowe...3 Układ wentylacji ciągłej całodobowej pomieszczenia biurowe...3 Układ wentylacji ciągłej całodobowej pomieszczenia socjalne Informacja BIOZ Dane techniczne podstawowych materiałów Zestawienie materiałów Część rysunkowa...11 Rys nr 1 Rzut parteru Segment B...11 Rys nr 2 Rzut piętra Segment B...11 Rys nr 3 Rzut II piętra Segment B...11 Rys nr 4 Schemat przewodów wentylacji na połaci dachowej segment B...11 Rys nr 5 Rzut piętra Segment A...11 Rys nr 6 Rzut poddasza Segment A...11 Rys nr 7 Schemat przewodów wentylacji na połaci dachowej segment A...11 Zgodnie z ustawą z dnia 7 lipca 1994 roku Prawo Budowlane art.20 ust.4 oraz art.35 ust.1 pkt4 OŚWIADCZAM, śe PROJEKT BUDOWLANY PROJEKT BUDOWLANY WENTYLACJI MECHANICZNEJ Z ODZYSKIEM CIEPŁA DLA DPS BABICA ZOSTAŁ SPRAWDZONY I SPORZĄDZONY ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ 2

..11 Rys nr 3 Rzut II piętra Segment B...11 Rys nr 4 Schemat przewodów wentylacji na połaci dachowej segment B...11 Rys nr 5 Rzut piętra Segment A...11 Rys nr 6 Rzut poddasza Segment A.

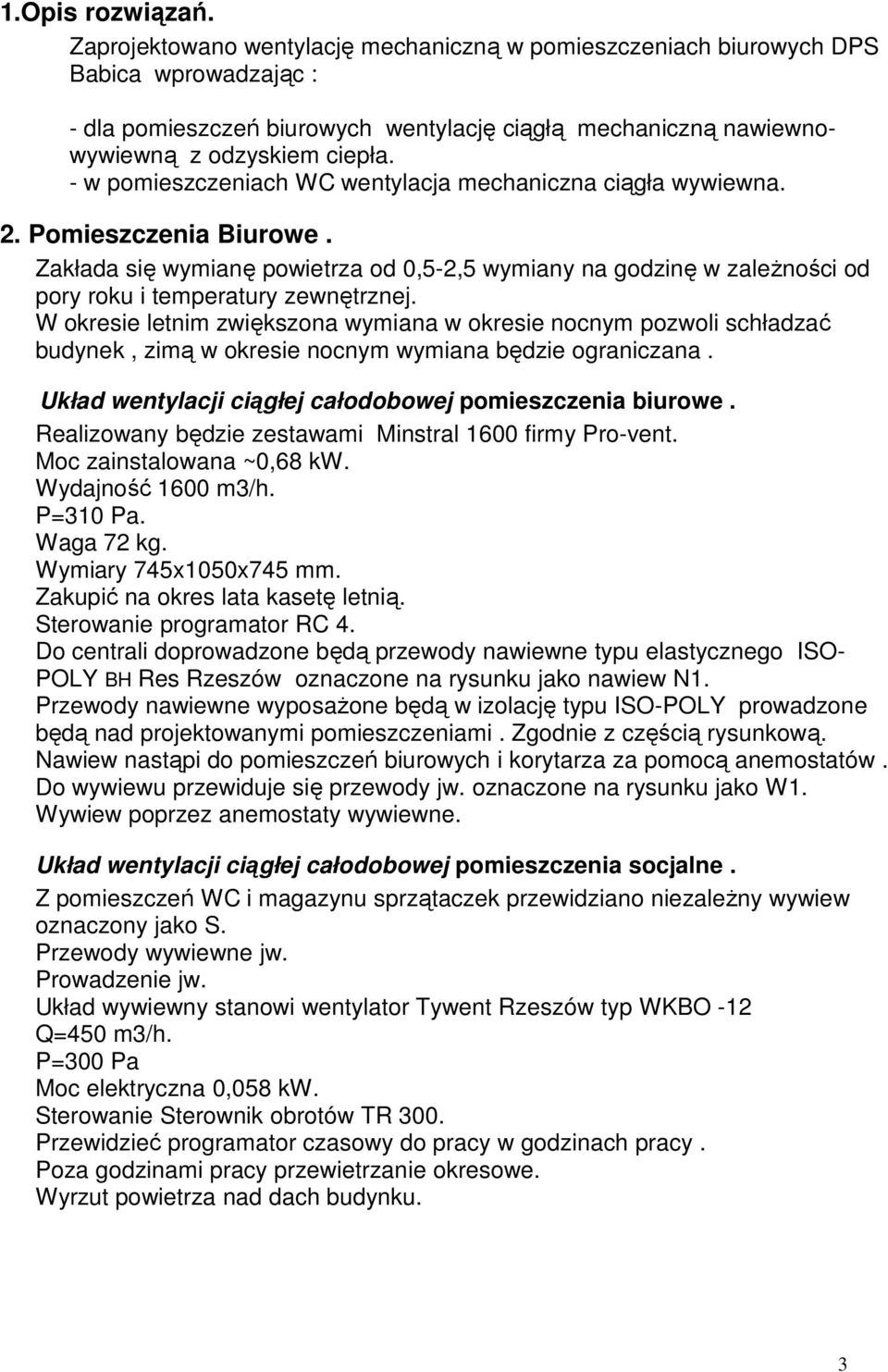

3 1.Opis rozwiązań. Zaprojektowano wentylację mechaniczną w pomieszczeniach biurowych DPS Babica wprowadzając : - dla pomieszczeń biurowych wentylację ciągłą mechaniczną nawiewnowywiewną z odzyskiem ciepła. - w pomieszczeniach WC wentylacja mechaniczna ciągła wywiewna. 2. Pomieszczenia Biurowe. Zakłada się wymianę powietrza od 0,5-2,5 wymiany na godzinę w zaleŝności od pory roku i temperatury zewnętrznej. W okresie letnim zwiększona wymiana w okresie nocnym pozwoli schładzać budynek, zimą w okresie nocnym wymiana będzie ograniczana. Układ wentylacji ciągłej całodobowej pomieszczenia biurowe. Realizowany będzie zestawami Minstral 1600 firmy Pro-vent. Moc zainstalowana ~0,68 kw. Wydajność 1600 m3/h. P=310 Pa. Waga 72 kg. Wymiary 745x1050x745 mm. Zakupić na okres lata kasetę letnią. Sterowanie programator RC 4. Do centrali doprowadzone będą przewody nawiewne typu elastycznego ISO- POLY BH Res Rzeszów oznaczone na rysunku jako nawiew N1. Przewody nawiewne wyposaŝone będą w izolację typu ISO-POLY prowadzone będą nad projektowanymi pomieszczeniami. Zgodnie z częścią rysunkową. Nawiew nastąpi do pomieszczeń biurowych i korytarza za pomocą anemostatów. Do wywiewu przewiduje się przewody jw. oznaczone na rysunku jako W1. Wywiew poprzez anemostaty wywiewne. Układ wentylacji ciągłej całodobowej pomieszczenia socjalne. Z pomieszczeń WC i magazynu sprzątaczek przewidziano niezaleŝny wywiew oznaczony jako S. Przewody wywiewne jw. Prowadzenie jw. Układ wywiewny stanowi wentylator Tywent Rzeszów typ WKBO -12 Q=450 m3/h. P=300 Pa Moc elektryczna 0,058 kw. Sterowanie Sterownik obrotów TR 300. Przewidzieć programator czasowy do pracy w godzinach pracy. Poza godzinami pracy przewietrzanie okresowe. Wyrzut powietrza nad dach budynku. 3

- w pomieszczeniach WC wentylacja mechaniczna ciągła wywiewna. 2. Pomieszczenia Biurowe.

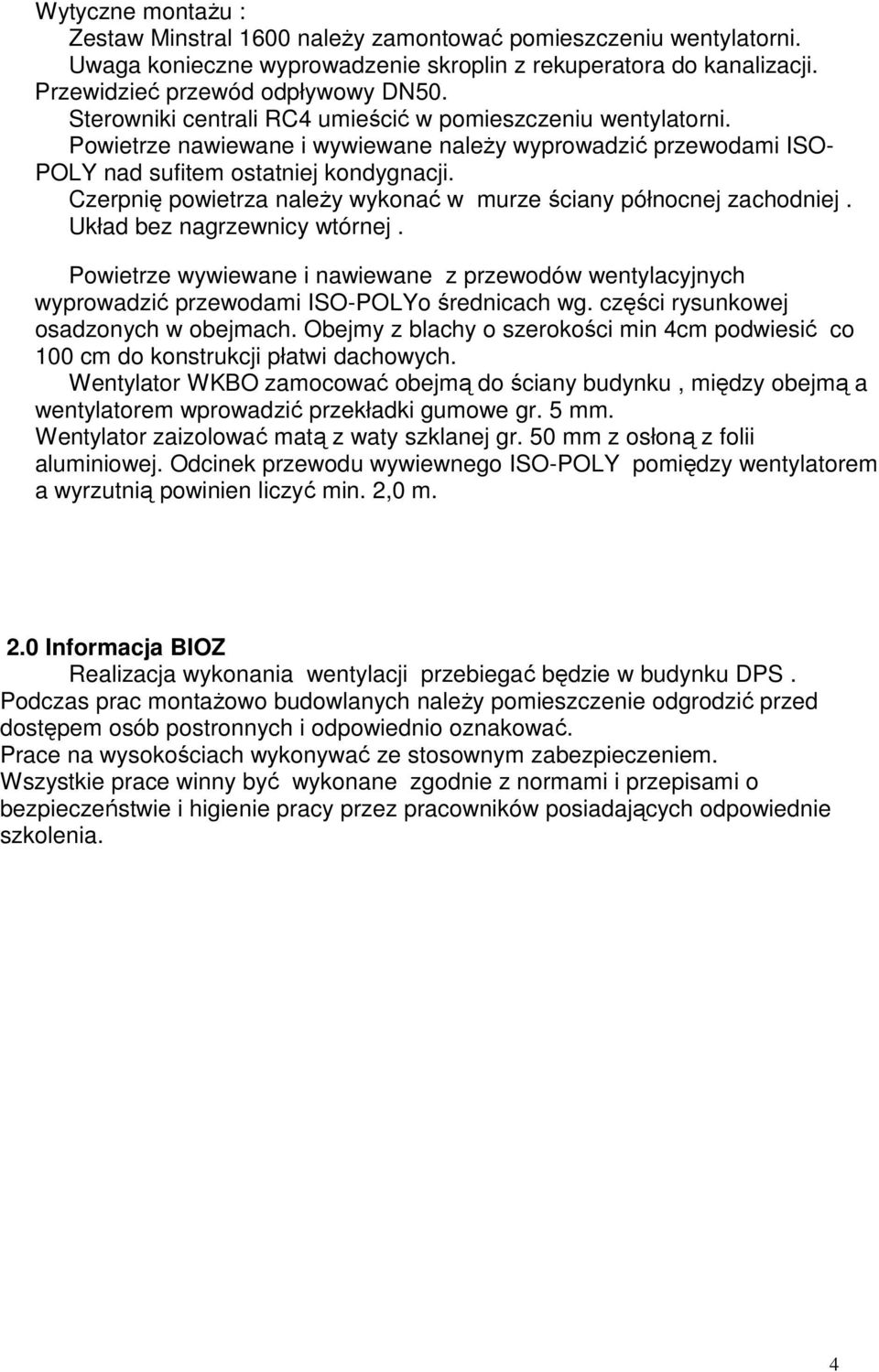

4 Wytyczne montaŝu : Zestaw Minstral 1600 naleŝy zamontować pomieszczeniu wentylatorni. Uwaga konieczne wyprowadzenie skroplin z rekuperatora do kanalizacji. Przewidzieć przewód odpływowy DN50. Sterowniki centrali RC4 umieścić w pomieszczeniu wentylatorni. Powietrze nawiewane i wywiewane naleŝy wyprowadzić przewodami ISO- POLY nad sufitem ostatniej kondygnacji. Czerpnię powietrza naleŝy wykonać w murze ściany północnej zachodniej. Układ bez nagrzewnicy wtórnej. Powietrze wywiewane i nawiewane z przewodów wentylacyjnych wyprowadzić przewodami ISO-POLYo średnicach wg. części rysunkowej osadzonych w obejmach. Obejmy z blachy o szerokości min 4cm podwiesić co 100 cm do konstrukcji płatwi dachowych. Wentylator WKBO zamocować obejmą do ściany budynku, między obejmą a wentylatorem wprowadzić przekładki gumowe gr. 5 mm. Wentylator zaizolować matą z waty szklanej gr. 50 mm z osłoną z folii aluminiowej. Odcinek przewodu wywiewnego ISO-POLY pomiędzy wentylatorem a wyrzutnią powinien liczyć min. 2,0 m. 2.0 Informacja BIOZ Realizacja wykonania wentylacji przebiegać będzie w budynku DPS. Podczas prac montaŝowo budowlanych naleŝy pomieszczenie odgrodzić przed dostępem osób postronnych i odpowiednio oznakować. Prace na wysokościach wykonywać ze stosownym zabezpieczeniem. Wszystkie prace winny być wykonane zgodnie z normami i przepisami o bezpieczeństwie i higienie pracy przez pracowników posiadających odpowiednie szkolenia. 4

Czerpnię powietrza naleŝy wykonać w murze ściany północnej zachodniej. Układ bez nagrzewnicy wtórnej.

5 3.0 Dane techniczne podstawowych materiałów. Elastyczne Przewody Klimatyzacyjne Typu ISO- POLY - opis i budowa Opis Przewód NIFD jest elastycznym kanałem powietrznym posiadającym szczelny rękaw wewnętrzny, otulinę z wełny szklanej oraz rękaw zewnętrzny. Budowa Rękaw wewnętrzny (1): szczelny, w pełni ciągły wykonany z dwóch warstw taśmy poliestrowej z zatopioną spiralą z drutu z wysokostopowej stali ocynkowanej (2). Materiał izolujący (3): wełna szklana o grubości 32 mm. Rękaw zewnętrzny: paroizolacja z folii polietylenowej metalizowanej aluminium (4) w pełni odpornej na U.V., wzmocnionej zatopioną siatką z włókien szklanych. Przewody Elastyczne ISO-POLY - MontaŜ Zalecenia producenta dotyczące stosowania i montaŝu elastycznych przewodów typu IFD i NIFD: 1. Przewody IFD do stosowania w zabudowie. 2. Przewody NIFD do instalacji wyeksponowanych lub zabudowanych. 3. Nigdy nie przekraczać dopuszczalnych parametrów pracy. 4. Nie uŝywać przewodów jako elementów nośnych do podtrzymywania (podwieszania) kratek nawiewnych, dyfuzorów, przepustnic i innych elementów instalacji w trakcie montaŝu i eksploatacji. 5. Wewnętrzny promień ugięcia przewodu nie moŝe być mniejszy niŝ połowa średnicy tego przewodu. 6. Przewód powinien być prowadzony w stanie w pełni rozciągniętym, podpierany lub podwieszany na elementach o szerokości co najmniej 4 cm (np. paski z blachy) w odstępach co 120 cm. 7. Przewody naleŝy montować oraz przechowywać bezpośrednio przed montaŝem w dodatnich temperaturach. Ograniczenia 1. Nie stosować do odprowadzania gazów Ŝrących, gazów kuchennych i gazów spalinowych. 2. Nie montować w betonie i zasypane w ziemi.

zewnętrzny. Budowa Rękaw wewnętrzny (1): szczelny, w pełni ciągły wykonany z dwóch warstw taśmy poliestrowej z zatopioną spiralą z drutu z wysokostopowej stali ocynkowanej (2).

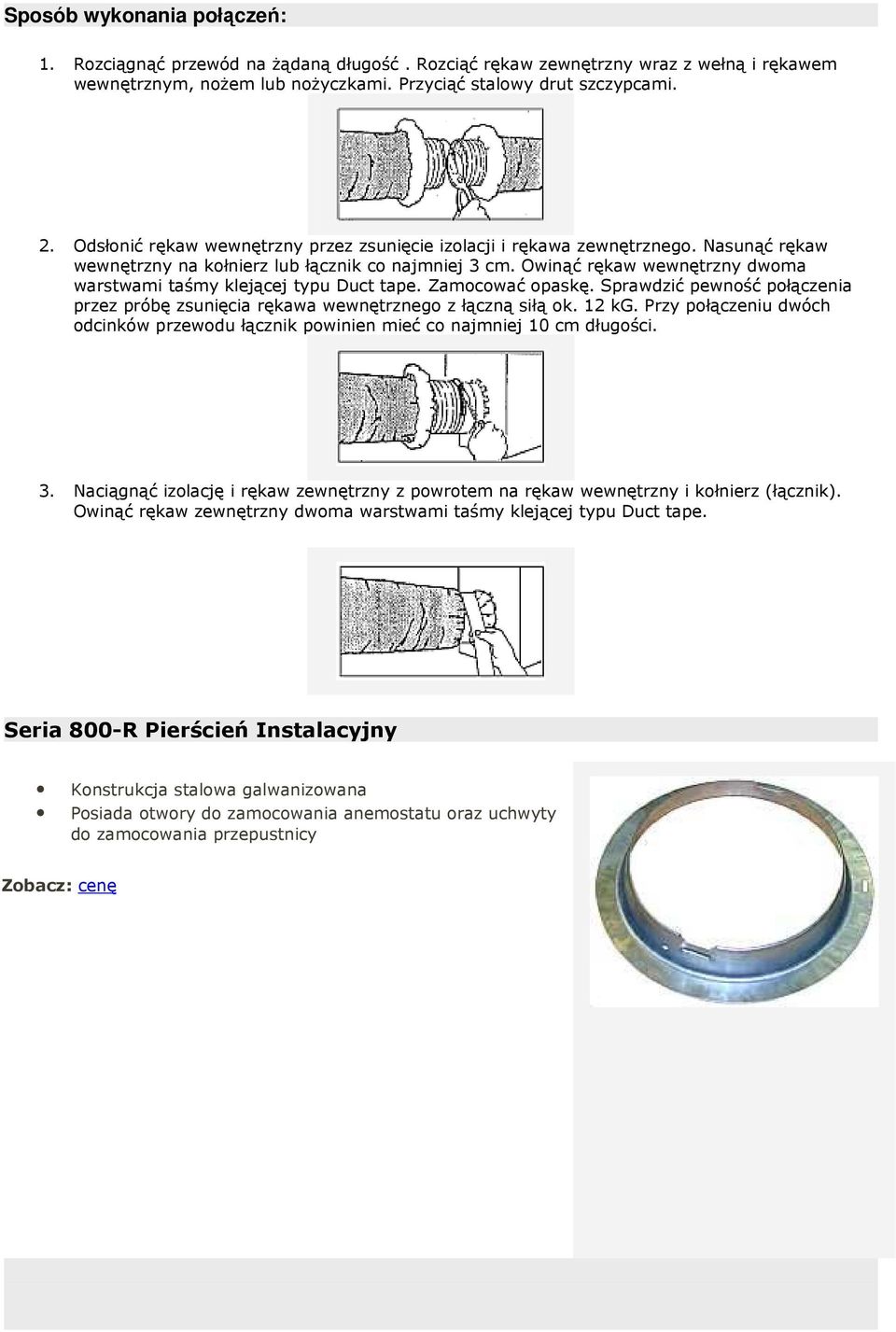

6 Sposób wykonania połączeń: 1. Rozciągnąć przewód na Ŝądaną długość. Rozciąć rękaw zewnętrzny wraz z wełną i rękawem wewnętrznym, noŝem lub noŝyczkami. Przyciąć stalowy drut szczypcami. 2. Odsłonić rękaw wewnętrzny przez zsunięcie izolacji i rękawa zewnętrznego. Nasunąć rękaw wewnętrzny na kołnierz lub łącznik co najmniej 3 cm. Owinąć rękaw wewnętrzny dwoma warstwami taśmy klejącej typu Duct tape. Zamocować opaskę. Sprawdzić pewność połączenia przez próbę zsunięcia rękawa wewnętrznego z łączną siłą ok. 12 kg. Przy połączeniu dwóch odcinków przewodu łącznik powinien mieć co najmniej 10 cm długości. 3. Naciągnąć izolację i rękaw zewnętrzny z powrotem na rękaw wewnętrzny i kołnierz (łącznik). Owinąć rękaw zewnętrzny dwoma warstwami taśmy klejącej typu Duct tape. Seria 800-R Pierścień Instalacyjny Konstrukcja stalowa galwanizowana Posiada otwory do zamocowania anemostatu oraz uchwyty do zamocowania przepustnicy Zobacz: cenę

Owinąć rękaw wewnętrzny dwoma warstwami taśmy klejącej typu Duct tape. Zamocować opaskę. Sprawdzić pewność połączenia przez próbę zsunięcia rękawa wewnętrznego z łączną siłą ok. 12 kg.

7 Seria 800-S Prostka Element wykonany z blachy stalowej galwanizowanej SłuŜy do połączenia kanału elastycznego (flexa) z pierścieniem instalacyjnym anemostatu. Zobacz: cenę Seria 010 Puszka RozpręŜna Izolowana Puszka wykonana jest z płyty Climaver Black Otwór obrobiony jest profilem aluminiowym Perfiver H Posiada sztuc do podłączenia kanału elastycznego W przypadku płyty Climaver Plus R naleŝy doliczyć 15% ceny. Zobacz: cenę SERIA 020 SZTUC Element wykonany z blachy stalowej galwanizowanej SłuŜy do połączenia kanału elastycznego (flexa) z kanałem z płyty Climaver lub z puszką rozpręŝną Zobacz: cenę

Zobacz: cenę Seria 010 Puszka RozpręŜna Izolowana Puszka wykonana jest z płyty Climaver Black Otwór obrobiony jest profilem aluminiowym Perfiver H

8 Schemat podłączenia komory RC1 wersja BSR

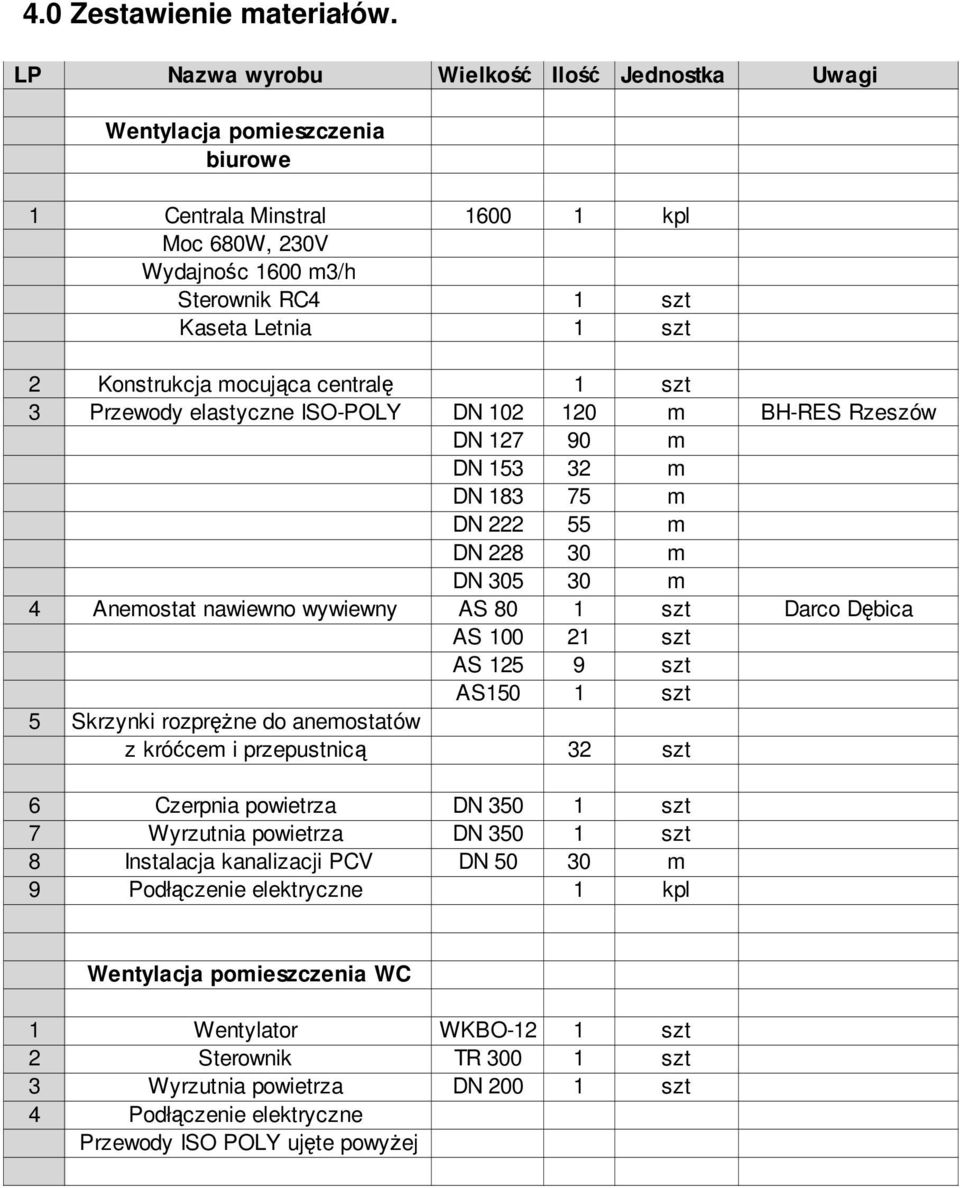

9 4.0 Zestawienie materiałów. LP Nazwa wyrobu Wielkość Ilość Jednostka Uwagi Wentylacja pomieszczenia biurowe 1 Centrala Minstral kpl Moc 680W, 230V Wydajnośc 1600 m3/h Sterownik RC4 1 szt Kaseta Letnia 1 szt 2 Konstrukcja mocująca centralę 1 szt 3 Przewody elastyczne ISO-POLY DN m BH-RES Rzeszów DN m DN m DN m DN m DN m DN m 4 Anemostat nawiewno wywiewny AS 80 1 szt Darco Dębica AS szt AS szt AS150 1 szt 5 Skrzynki rozpręŝne do anemostatów z króćcem i przepustnicą 32 szt 6 Czerpnia powietrza DN szt 7 Wyrzutnia powietrza DN szt 8 Instalacja kanalizacji PCV DN m 9 Podłączenie elektryczne 1 kpl Wentylacja pomieszczenia WC 1 Wentylator WKBO-12 1 szt 2 Sterownik TR szt 3 Wyrzutnia powietrza DN szt 4 Podłączenie elektryczne Przewody ISO POLY ujęte powyŝej

mocująca centralę 1 szt 3 Przewody elastyczne ISO-POLY DN 102 120 m BH-RES Rzeszów DN 127 90 m DN 153 32 m DN 183 75 m DN 222 55 m DN 228 30 m DN 305 30 m 4 Anemostat nawiewno wywiewny AS 80 1 szt

10 5.Część rysunkowa Rys nr 1 Rzut poddasza
