PROJEKT BUDOWLANY instalacji wentylacji mechanicznej.
|
|
- Ludwika Romanowska
- 8 lat temu
- Przeglądów:
Transkrypt
1 PROJEKT BUDOWLANY instalacji wentylacji mechanicznej. Budowa Sali gimnastycznej z łącznikiem dobudowa do istniejącego budynku Szkoły Podstawowej Obiekt : Szkoła Podstawowa w m. Markuszowa Adres : Markuszowa dz. nr ew. 222 Inwestor : Gmina Wiśniowa PROJEKT ZAWIERA : 1. Opis techniczny 2. Obliczenia 3. Rzut parteru 1 : 100 rys nr 1 4. Rzut dachu 1 : 100 rys nr 2 5. Przekroje A-A,B-B,C-C,D-D,E-E, 1 : 100 rys nr 3 PROJEKTANT : Dębica, luty 2007 r
2 Opis Techniczny do P.B. instalacji wentylacji mechanicznej w budynku Szkoły Podstawowej w m. Markuszowa, zlokalizowanej na działce nr 222 w m. Markuszowa 1. Podstawa opracowania - zlecenie inwestora - projekt architektoniczno - budowlany - informacje od inwestora - obowiązujące normy i normatywy 2. Zakres opracowania Projekt obejmuje swym zakresem rozwiązania wentylacji mechanicznej w pomieszczeniach: przebieralni i natrysków, jadalni, kuchni, wc. 3. Opis instalacji wentylacji mechanicznej 3.1. UKŁAD wentylacja przebieralni i natrysków W celu zapewnienia w przebieralniach i natryskach wymaganej ( wg. obliczeń ) wymiany powietrza zaprojektowano układ wentylacji nawiewno-wywiewnej z podgrzaniem powietrza nagrzewnicą elektryczną. Układ składa się z : - Konwektora wentylatorowego typu UWK firmy JUWENT o max. wydajności 320 m3/h - kratek przepływowych 425x325 typu KP-3 i RKP-3 - kanałów wywiewnych - podstawy tłumiącej PTS wentylatora dachowego DAs 160 n=1400 obr/min, N s =0.09 kw, ŚwieŜe powietrze pobierane jest poprzez czerpnię konwektora i podgrzewane nagrzewnicą elektryczną, następnie w całości lub po zmieszaniu z powietrzem obiegowym jest nadmuchiwane wentylatorem do pomieszczenia przebieralni. Z pomieszczenia przebieralni kratką przepływową dostaje się do pomieszczenia natrysków i poprzez kratkę wywiewną i wentylator dachowy jest usuwane na zewnątrz. Konwektor jak i kratka wywiewna wyposaŝone są w przepustnice, dzięki którym moŝna wyregulować wymaganą ilość powietrza do pomieszczeń. Wentylator jak i konwektor będzie uruchomiany równocześnie w razie potrzeby z włącznika zamontowanego w przedsionku. Podstawowymi podzespołami konwektora są: - wentylator o poprzecznym przepływie powietrza; - nagrzewnica elektryczna o mocy max 2,1 kw; - obudowa z blachy stalowej malowana proszkowo z filtrem w postaci siatki lub z filtrem w klasie G3; - taca ociekowa na skropliny z wyprowadzonym przewodem odprowadzającym. Standardowym wyposaŝeniem UWK jest: - sterownik termostatyczny TP (instalacja wymaga zastosowania dodatkowego przewodu 5x1mm2); - przełącznik "grzałki elektryczne" (wersja z nagrzewnica elektryczna); - przewód zasilający, zakończony wtyczka z bolcem uziemiającym. Dodatkowym wyposaŝeniem UWK jest: - czerpnia powietrza; - komora mieszania (do pracy na powietrzu obiegowym i świeŝym); - podpory metalowe. 2
3 W zaleŝności od wybranego suwakiem stopnia prędkości obrotowej załączane są odpowiednio moce grzałek (700W - bieg niski, 1400W - bieg pośredni, 2100W - bieg wysoki). Do pracy ciągłej konwektora przewidziany jest niski i pośredni bieg wentylatora. Dopływ powietrza świeŝego jest regulowany przepustnicą umieszczoną w komorze mieszającej od 0 do 50% całkowitej ilości powietrza. Pozostała ilość powietrza jest pobierana z pomieszczenia. Strumień powietrza : nawiewanego [m3/h] 320, 200, 160, Moce cieplne konwektorów z nagrzewnica elektryczna [W] : 2100, 1400, 700 Głośność pracy [db(a)] : 50, 44, UKŁAD wentylacja jadalni i kuchni W celu zapewnienia w jadalni ( wg. obliczeń ) wymiany powietrza zaprojektowano układ wentylacji nawiewno-wywiewnej z podgrzaniem powietrza nagrzewnicą elektryczną i grzejnikami. Układ składa się z : - dwóch konwektorów wentylatorowych typu UWK firmy JUWENT o max. wydajności 320 m3/h - dwóch nawietrzaków typu GNP-1 - kanałów wywiewnych - podstawy tłumiącej PTS wentylatora dachowego DAs 200 n=1400 obr/min, N s =0.18 kw, ŚwieŜe powietrze pobierane jest poprzez czerpnię konwektora i podgrzewane nagrzewnicą elektryczną, następnie w całości lub po zmieszaniu z powietrzem obiegowym jest nadmuchiwane wentylatorem do pomieszczenia jadalni. W celu uzupełnienia ilości powietrza świeŝego w miarę potrzeb dodatkowo zamontowano dwa nawietrzaki które dostarczają powietrze podgrzewane przez grzejniki. Z pomieszczenia jadalni powietrze jest usuwane dwiema kratkami wywiewnym typu KW-400x200 + P. Ilość powietrza usuwanego jest mniejsza od ilości powietrza nawiewanego tym samym tworzy się nadciśnienie w jadalni i nadmiar powietrza poprzez kratkę przepływową w drzwiach pomiędzy jadalnią i kuchnią dostaje się do kuchni gdzie jest usuwane przez wentylator dachowy. W celu zapewnienia świeŝego powietrza w kuchni zamontowano dodatkowo dwa nawietrzaki podokienne typu GNP-1. Wentylatory jak i konwektory będą włączane w pomieszczeniu kuchni jako oddzielne układy UKŁAD wentylacja wc W celu zapewnienia w wc ( wg. obliczeń ) wymiany powietrza zaprojektowano układ wentylacji nawiewno-wywiewnej z podgrzaniem powietrza przez grzejnik. Układ składa się z : - nawietrzaka typu GNP-1 - Wentylator DECOR 200 n = 2500 obr/min, N = 20 W, - kanałów wywiewnych - podstawy B II - wywietrzaka typ A ŚwieŜe powietrze poprzez nawietrzak (podgrzane przez grzejnik )dostarczane jest do pomieszczenia wc. Następnie wentylatorem kanałowym typu DECOR zamontowanym na kanale wywiewnym zamiast kratki usuwane jest na zewnątrz. Kanał wywiewny zakończony jest wywietrzakiem typ A 160. Układ jest załączany przełącznikiem w razie potrzeby umieszczonym w pomieszczeniu wc. W czasie postoju wentylatora powietrze jest usuwane przez wywietrzak. 3

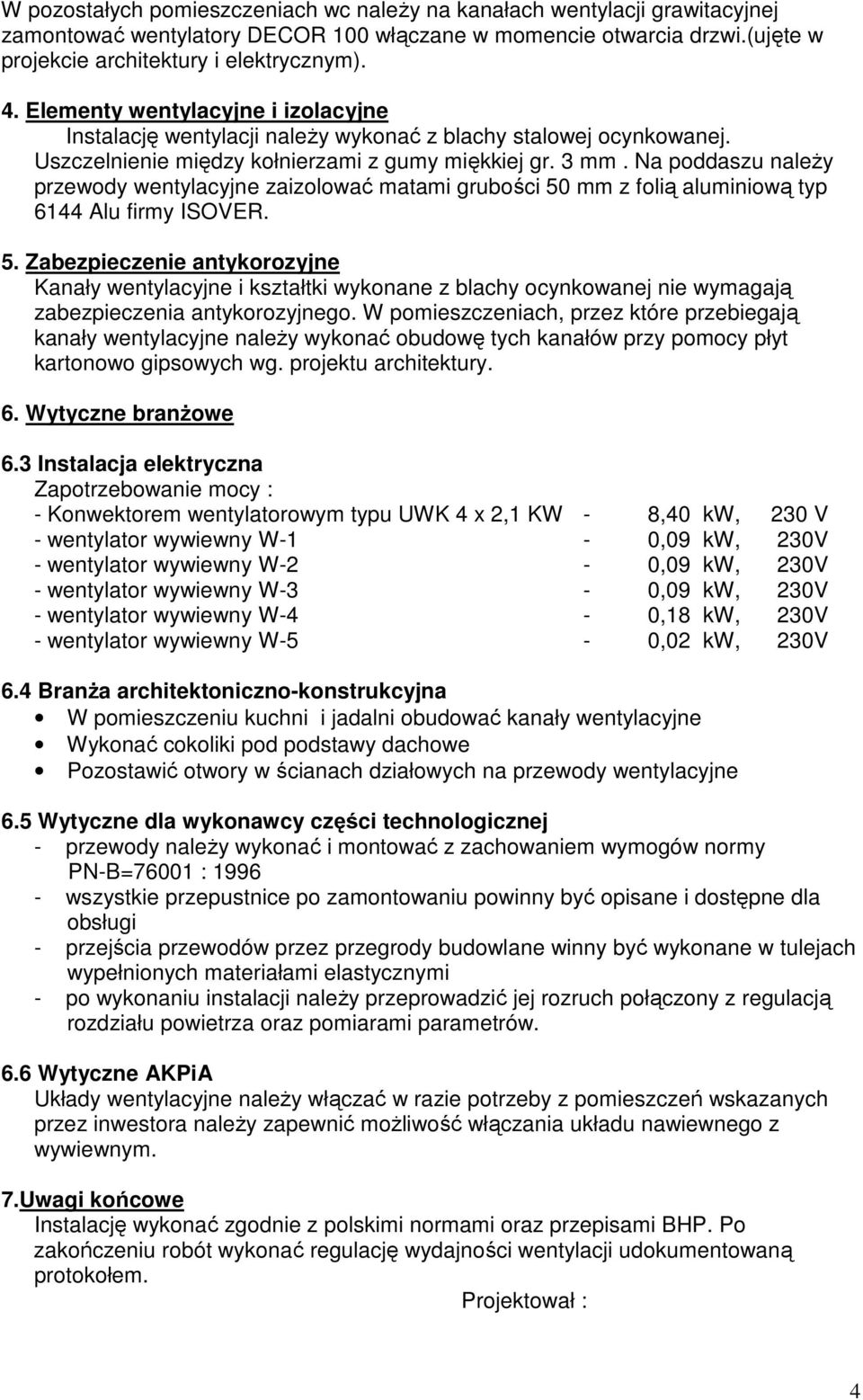

4 W pozostałych pomieszczeniach wc naleŝy na kanałach wentylacji grawitacyjnej zamontować wentylatory DECOR 100 włączane w momencie otwarcia drzwi.(ujęte w projekcie architektury i elektrycznym). 4. Elementy wentylacyjne i izolacyjne Instalację wentylacji naleŝy wykonać z blachy stalowej ocynkowanej. Uszczelnienie między kołnierzami z gumy miękkiej gr. 3 mm. Na poddaszu naleŝy przewody wentylacyjne zaizolować matami grubości 50 mm z folią aluminiową typ 6144 Alu firmy ISOVER. 5. Zabezpieczenie antykorozyjne Kanały wentylacyjne i kształtki wykonane z blachy ocynkowanej nie wymagają zabezpieczenia antykorozyjnego. W pomieszczeniach, przez które przebiegają kanały wentylacyjne naleŝy wykonać obudowę tych kanałów przy pomocy płyt kartonowo gipsowych wg. projektu architektury. 6. Wytyczne branŝowe 6.3 Instalacja elektryczna Zapotrzebowanie mocy : - Konwektorem wentylatorowym typu UWK 4 x 2,1 KW - 8,40 kw, - wentylator wywiewny W-1-0,09 kw, 230V - wentylator wywiewny W-2-0,09 kw, 230V - wentylator wywiewny W-3-0,09 kw, 230V - wentylator wywiewny W-4-0,18 kw, 230V - wentylator wywiewny W-5-0,02 kw, 230V 6.4 BranŜa architektoniczno-konstrukcyjna W pomieszczeniu kuchni i jadalni obudować kanały wentylacyjne Wykonać cokoliki pod podstawy dachowe Pozostawić otwory w ścianach działowych na przewody wentylacyjne 6.5 Wytyczne dla wykonawcy części technologicznej - przewody naleŝy wykonać i montować z zachowaniem wymogów normy PN-B=76001 : wszystkie przepustnice po zamontowaniu powinny być opisane i dostępne dla obsługi - przejścia przewodów przez przegrody budowlane winny być wykonane w tulejach wypełnionych materiałami elastycznymi - po wykonaniu instalacji naleŝy przeprowadzić jej rozruch połączony z regulacją rozdziału powietrza oraz pomiarami parametrów. 6.6 Wytyczne AKPiA Układy wentylacyjne naleŝy włączać w razie potrzeby z pomieszczeń wskazanych przez inwestora naleŝy zapewnić moŝliwość włączania układu nawiewnego z wywiewnym. 7.Uwagi końcowe Instalację wykonać zgodnie z polskimi normami oraz przepisami BHP. Po zakończeniu robót wykonać regulację wydajności wentylacji udokumentowaną protokołem. Projektował : 4
5 Obliczenia 1. Przebieralnia Kubatura V = 53,3 m 3 Ilość wymian : n = 4 W/h V = 4 x 53,3 = 220 m 3 /h Przyjęto układ wentylacji poprzez nawiew powietrza konwektorem wentylatorowym typu UWK firmy JUWENT o wydajności 220 m 3 /h. 2. Natryski Kubatura V = 28,1 m 3 Ilość wymian : n = 8 W/h V = 8x 28,1 = 220 m 3 /h Powietrze do natrysków doprowadzone będzie poprzez kratkę kontaktową KP-3 425x325 z ramką RKP i wywiewane kratką wywiewną K-160x315 + P firmy KLIMOR. Wywiew : wentylator dachowy DAs 160 V = 230 m 3 /h, N s = 0,09 kw,, Producent : "UNIWERSAL" sp. z o.o., , ul. Reymonta Przebieralnia Kubatura V = 56,3 m 3 Ilość wymian : n = 4 W/h V = 4 x 56,3 = 230 m 3 /h Przyjęto układ wentylacji poprzez nawiew powietrza Konwektorem wentylatorowym typu UWK firmy JUWENT o wydajności 230 m3/h. 4. Natryski Kubatura V = 27,5 m 3 Ilość wymian : n = 8 W/h V = 8 x 27,5 = 230 m 3 /h Powietrze do natrysków doprowadzone będzie poprzez kratkę kontaktową KP-3 425x325 z ramką RKP i wywiewane kratką wywiewną K-160x315 + P firmy KLIMOR. Wywiew : wentylator dachowy DAs 160 V = 230 m 3 /h, N s = 0,09 kw,, Producent : "UNIWERSAL" sp. z o.o., , ul. Reymonta Jadalnia Kubatura V = 110,3 m 3 Ilość wymian : n = 7 W/h V = 7 x 110,3 = 780 m 3 /h 5
6 Przyjęto układ wentylacji poprzez nawiew powietrza dwoma Konwektorami wentylatorowymi typu UWK firmy JUWENT o wydajności 320 m 3 /h i dwoma nawietrzakami typu GNP-1 zainstalowanymi w ścianie zewnętrznej o wydajności po 160 m3/h. V = 2 x x 160 = 960 m 3 /h Celem spowodowania nadciśnienia w jadalni to ilość powietrza wywiewanego będzie wynosić V w = 700 m 3 /h. Powietrze to będzie usuwane kanałem wentylacyjnym 200x200 po przez dwie kratki KW 400x200 + P firmy KLIMOR. Wywiew : wentylator dachowy DAs 200 V = 700 m 3 /h, N s = 0,18 kw,, Producent : "UNIWERSAL" sp. z o.o., , ul. Reymonta Kuchnia Kubatura V = 50,8 m 3 Ilość wymian : n = 7 W/h V = 7 x 50,8 = 360 m 3 /h Nawiew po przez nawietrzak typu GNP-1 V = 160 m 3 /h oraz nadmiar powietrza z jadalni V = 260 m 3 /h poprzez kratkę w drzwiach o powierzchni 0,025 m 2. Wywiew : wentylator dachowy DAs 160 V = 420 m 3 /h, N s = 0,09 kw,, 7. WC Kubatura V = 36 m 3 Ilość wymian : n = 4 W/h V = 4 x 36 = 144 m 3 /h Nawiew : nawietrzak podokienny typu GNP-1 V = 160 m 3 /h Wywiew : wentylator łazienkowy typ DECOR 200, V = 160 m 3 /h N s = 20 W, n = 2500 obr/min, p s = 40 Pa Producent : Venture Industries Kiełpin k. Łomianek ul. RóŜana 56 6
7 SPECYFIKACJA Lp. Element Ilość Uwagi N 1 Kratka nawiewna 400x70 4 ocynk N 2 Kanał nawiewny 400x70 4 j.w. N 3 Konwektor typu UWK 4 JUWENT N 4 Nawietrzak typu GNP 1 4 ocynk N 5 Kratka przepływowa KP-3 425x325 1 KLIMOR + ramka RKP z siatką N 6 Kratka przepływowa KP-3 425x325 1 j.w. + ramka RKP z siatką N 7 Kanał 425x325 l = 3000* 1 ocynk W1 01 Wentylator dachowy DAs 160 n=1400 obr/min, N s=0.09 kw, W1 02 Podstawa tłumiąca PTS j.w. W1 03 Przyłącze kołnierzowe pod postawę tłumiącą 365x365/φ j.w. W1 04 Kanał φ 160 l = 1500* mm 1 ocynk W1 05 Kolano φ 160/160x315 1 j.w. W1 06 Kratka wyciągowa KW 160x315 + P 1 KLIMOR W2 01 Wentylator dachowy DAs 160 n=1400 obr/min, N s=0.09 kw, W2 02 Podstawa tłumiąca PTS j.w. W2 03 Przyłącze kołnierzowe pod postawę tłumiącą 365x365/φ j.w. W2 04 Kanał φ 160 l = 1500 mm 1 ocynk W2 05 Kanał φ 160 l = 600* mm 1 ocynk W2 06 Kolano φ 160/160x315 1 j.w. W2 07 Kratka wyciągowa KW 160x315 + P 1 KLIMOR W3 01 Wentylator dachowy DAs 160 n=1400 obr/min, N s=0.09 kw, W3 02 Podstawa tłumiąca PTS j.w. W3 03 Przyłącze kołnierzowe pod postawę tłumiącą 365x365/φ j.w. W3 04 Kanał φ 160 l = 1500 mm 1 ocynk W3 05 Kanał φ 160 l = 600* mm 1 ocynk W3 06 Kolano φ 160/160x315 1 j.w. W3 07 Kratka wyciągowa KW 160x315 + P 1 KLIMOR W4 01 Wentylator dachowy DAs 200 n=1400 obr/min, N s=0.18 kw, W4 02 Podstawa tłumiąca PTS j.w. W4 03 Przyłącze kołnierzowe pod postawę tłumiącą 395x395/φ j.w. W4 04 Kanał φ 200 l = 1500 mm 1 ocynk W4 05 Kanał φ 200 l = 600* mm 1 ocynk W4 06 Kolano φ 200/200x200 1 j.w. W4 07 Kanał 200x200 l = 640* mm 1 ocynk W4 08 Trójnik 200x200/400x200/200x200 l = 700 mm 1 ocynk W4 09 Kanał 200x200 l = 2000 mm 1 ocynk W4 10 Kolano 200x200/400x200 1 ocynk W4 11 Kratka KW-400x200 + P 2 KLIMOR W5 01 Wywietrzak dachowy typ A φ ocynk W5 02 Podstawa dachowa B II φ 160 l = 800 mm 1 ocynk W5 03 Kanał φ 160 l = 500* mm 1 ocynk W5 04 Kolano φ 160/φ ocynk W5 05 Wentylator DECOR 200 n = 2500 obr/min, N = 20 W, 1 Venture Industries * - elementy domierzyć na budowie 7
PUBLICZNE NR 3 W BRZEGU PRZY UL. ZIELONEJ 23 WENTYLACJA POMIESZCZEŃ KUCHNI 1
PRZEDSZKOLE PUBLICZNE NR 3 W BRZEGU PRZY UL. ZIELONEJ 23 1 1. Podstawa opracowania str. 2 2. Cel opracowania str. 2 3. Zakres opracowania str. 2 4. Założenia wyjściowe str. 3 5. Obliczenia przekrojów kanałów
