Wentylacja mechaniczna pomieszczeń usługowych piwnicy budynku biurowego. PIŁA ul. Okrzei 18, działka nr 14/2, obręb 18

Wielkość: px

Rozpocząć pokaz od strony:

Download "Wentylacja mechaniczna pomieszczeń usługowych piwnicy budynku biurowego. PIŁA ul. Okrzei 18, działka nr 14/2, obręb 18"

Angelika Adamska
8 lat temu
Przeglądów:

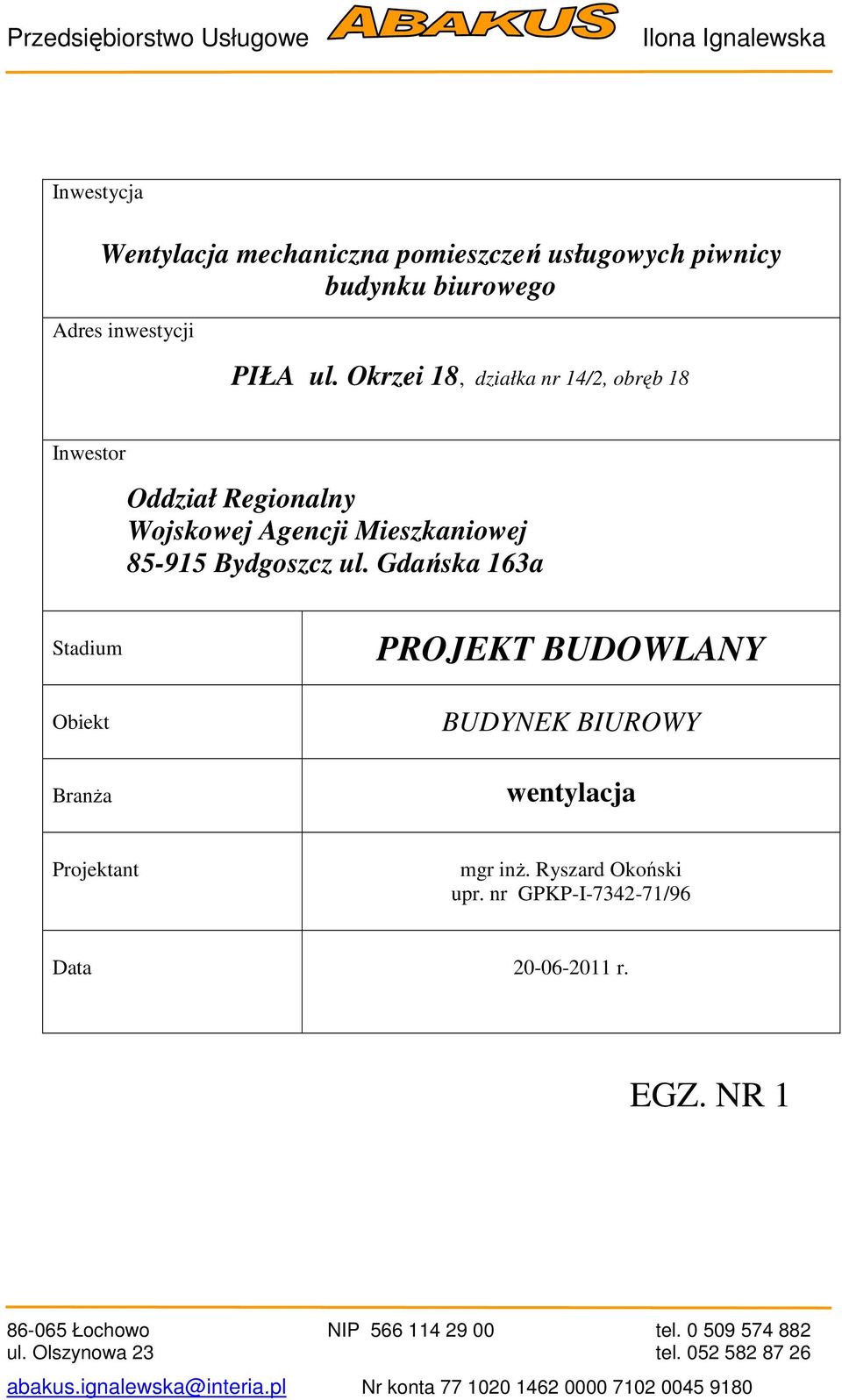

1 Inwestycja Wentylacja mechaniczna pomieszczeń usługowych piwnicy budynku biurowego Adres inwestycji PIŁA ul. Okrzei 18, działka nr 14/2, obręb 18 Inwestor Oddział Regionalny Wojskowej Agencji Mieszkaniowej -915 Bydgoszcz ul. Gdańska 163a Stadium Obiekt BranŜa PROJEKT BUDOWLANY BUDYNEK BIUROWY wentylacja Projektant mgr inŝ. Ryszard Okoński upr. nr GPKP-I /96 Data r. EGZ. NR 1

Okrzei 18, działka nr 14/2, obręb 18 Inwestor Oddział Regionalny Wojskowej Agencji Mieszkaniowej

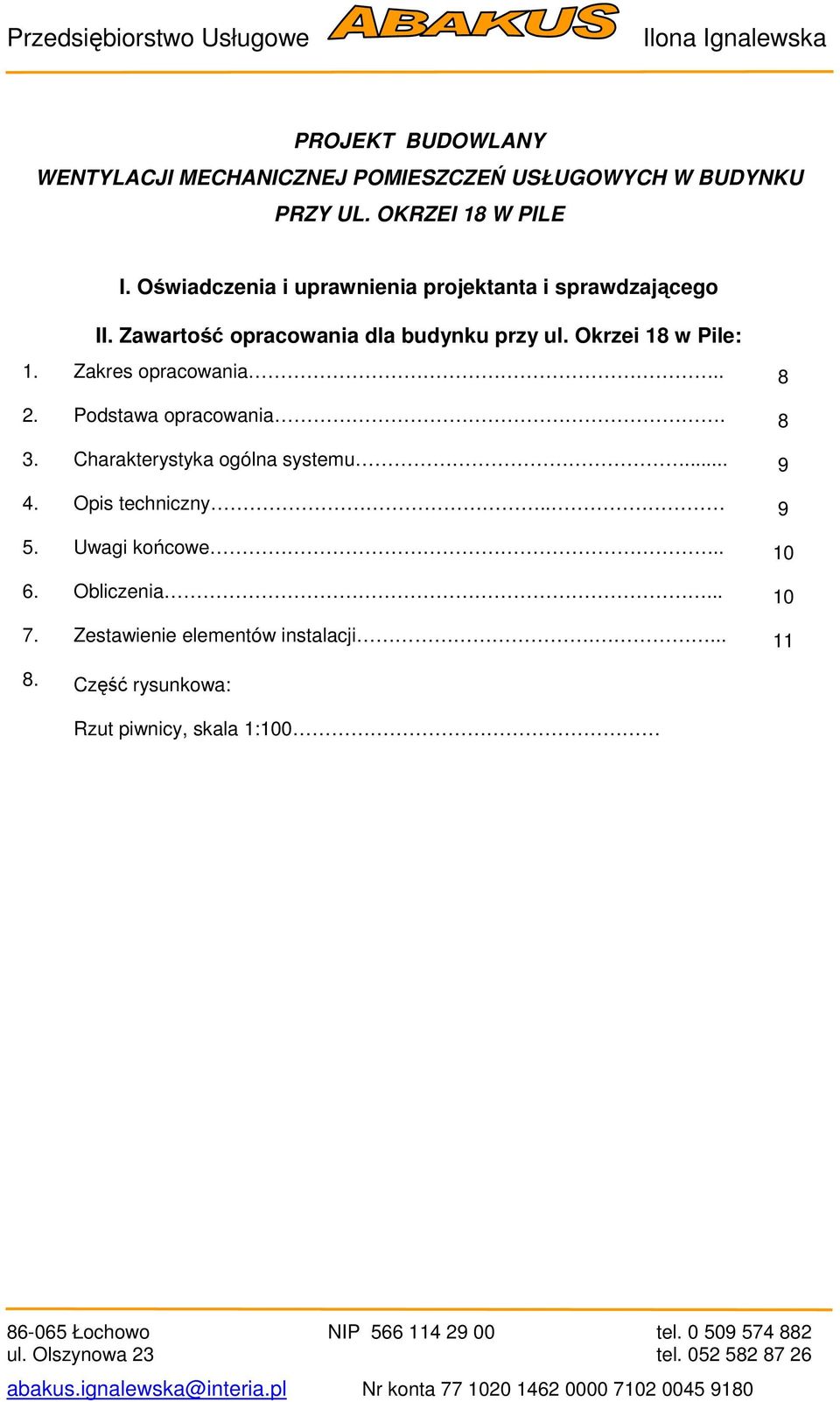

2 PROJEKT BUDOWLANY WENTYLACJI MECHANICZNEJ POMIESZCZEŃ USŁUGOWYCH W BUDYNKU PRZY UL. OKRZEI 18 W PILE I. Oświadczenia i uprawnienia projektanta i sprawdzającego II. Zawartość opracowania dla budynku przy ul. Okrzei 18 w Pile: 1. Zakres opracowania Podstawa opracowania Charakterystyka ogólna systemu Opis techniczny Uwagi końcowe Obliczenia Zestawienie elementów instalacji Część rysunkowa: Rzut piwnicy, skala 1:100

Okrzei 18 w Pile: 1. Zakres opracowania.. 8 2. Podstawa opracowania. 8 3. Charakterystyka ogólna systemu... 9 4.

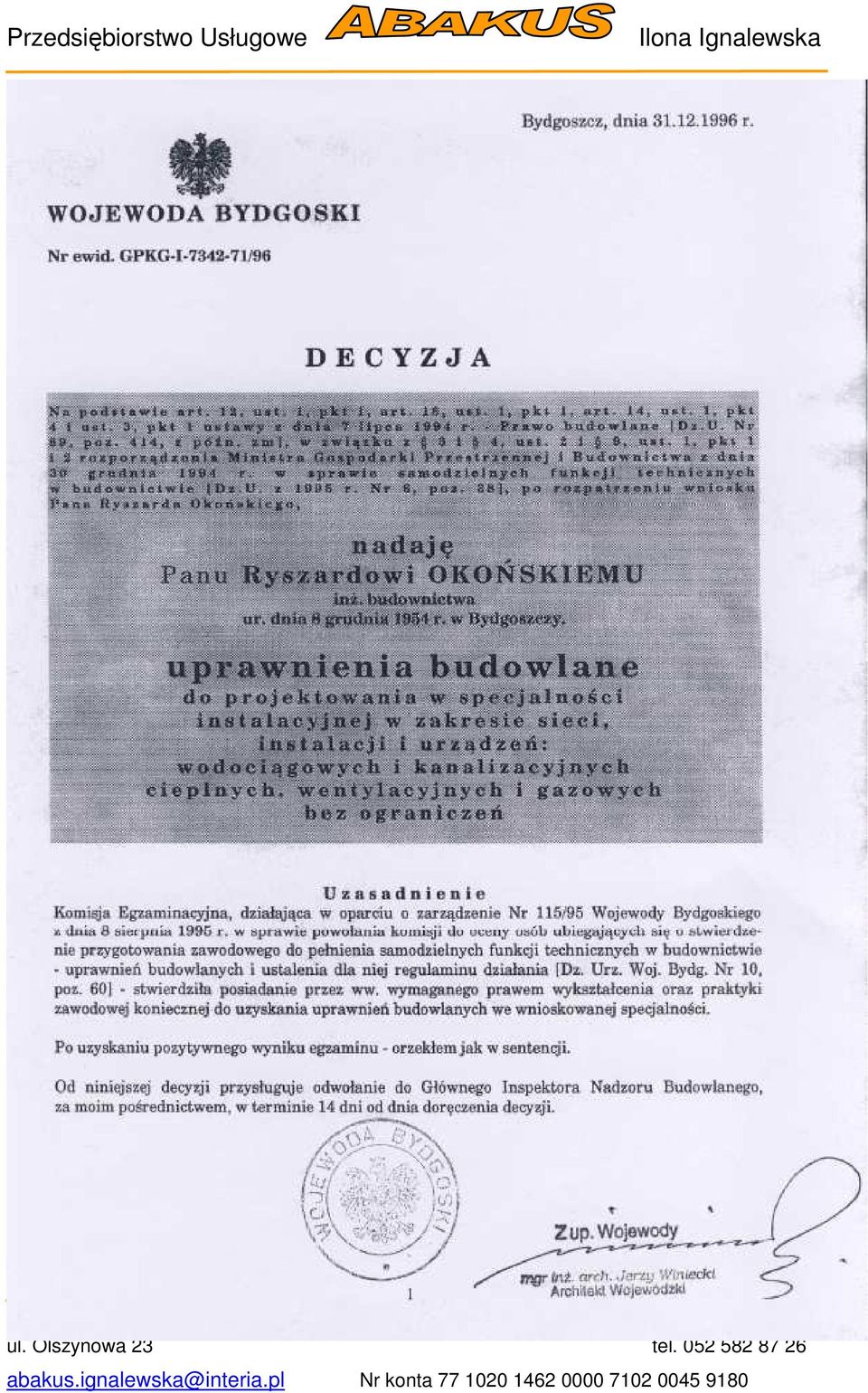

3 I. Oświadczenia i uprawnienia projektanta

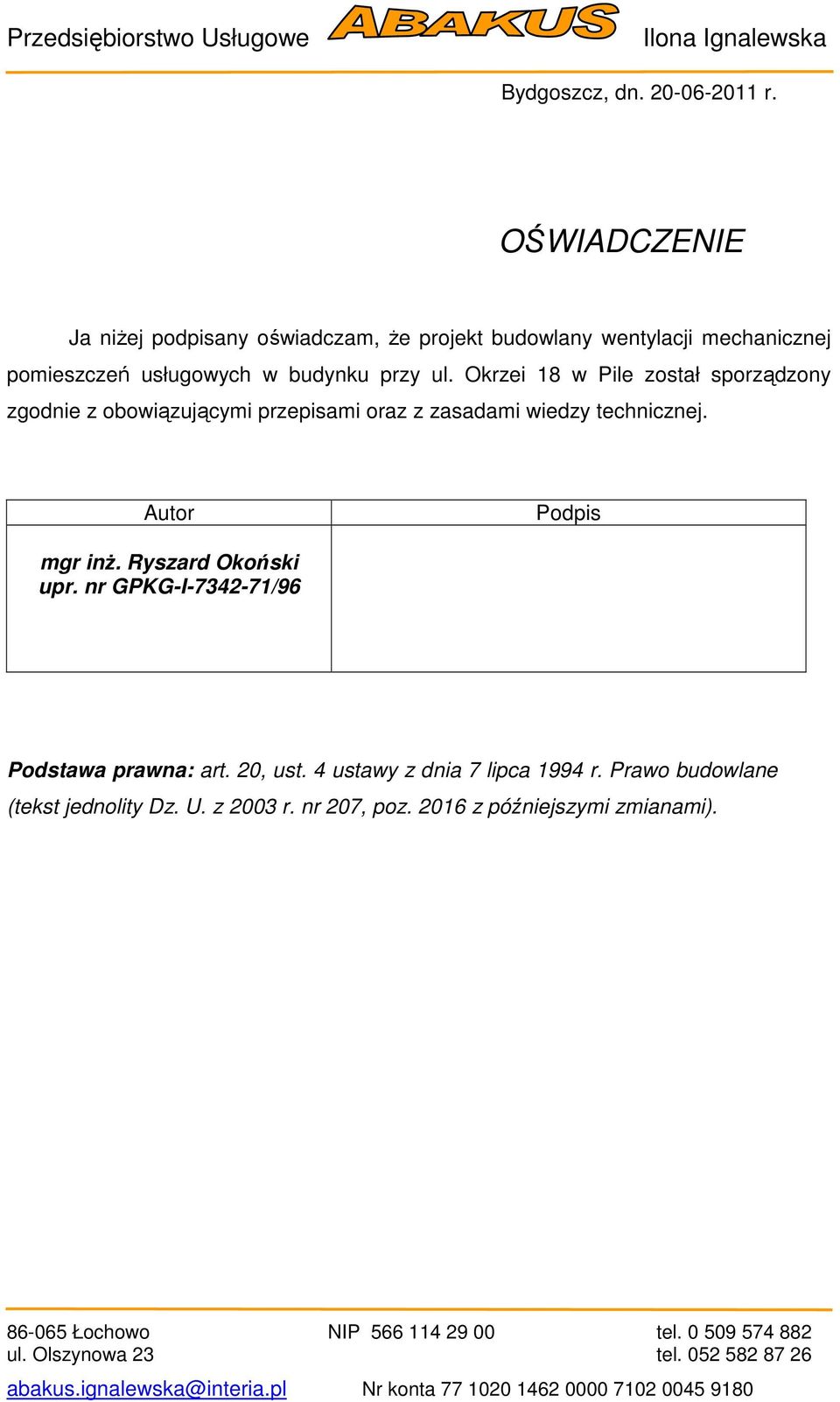

4 Bydgoszcz, dn r. OŚWIADCZENIE Ja niŝej podpisany oświadczam, Ŝe projekt budowlany wentylacji mechanicznej pomieszczeń usługowych w budynku przy ul. Okrzei 18 w Pile został sporządzony zgodnie z obowiązującymi przepisami oraz z zasadami wiedzy technicznej. Autor Podpis mgr inŝ. Ryszard Okoński upr. nr GPKG-I /96 Podstawa prawna: art. 20, ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2003 r. nr 207, poz z późniejszymi zmianami).

przy ul. Okrzei 18 w Pile został sporządzony zgodnie z obowiązującymi przepisami oraz z zasadami wiedzy technicznej.

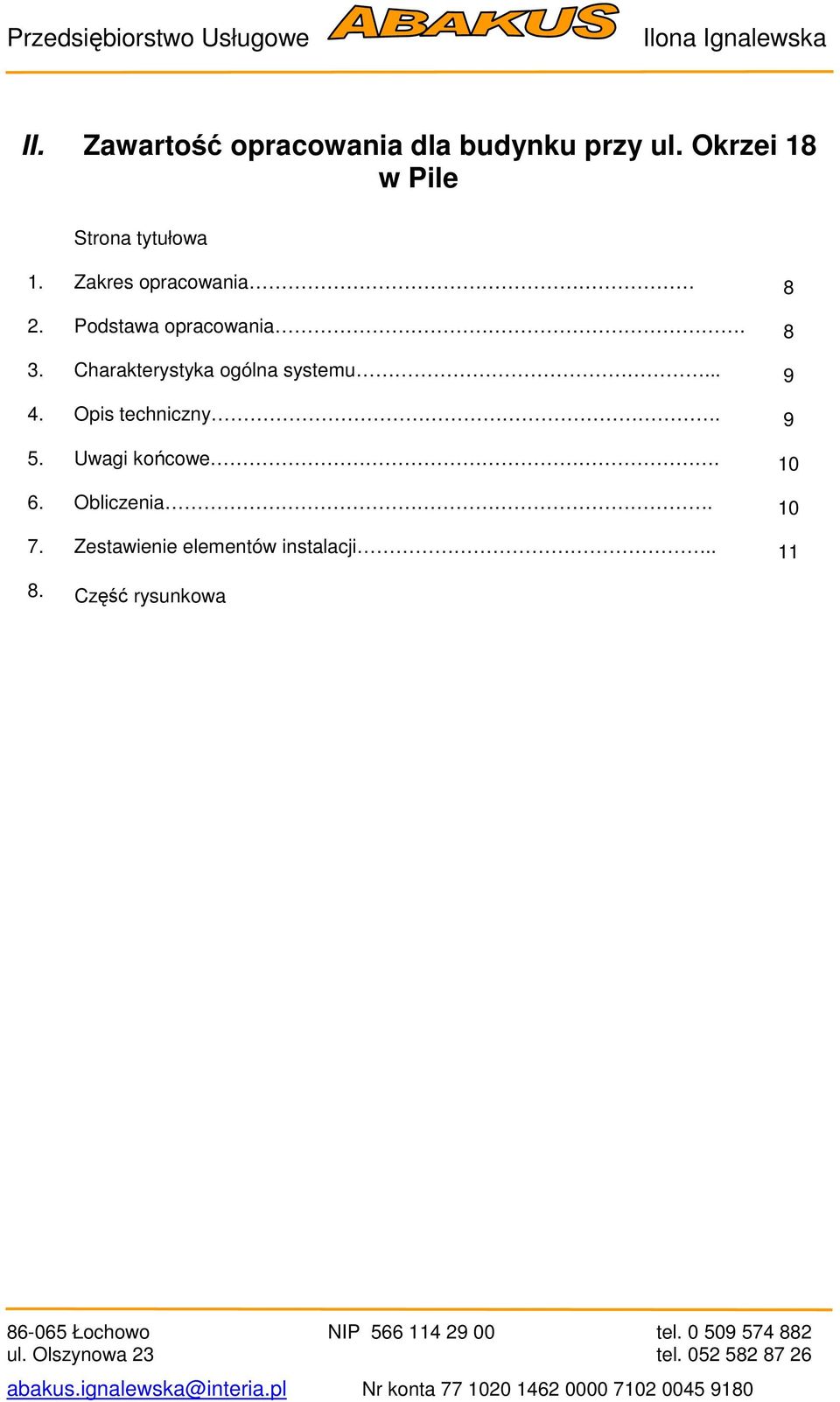

7 II. Zawartość opracowania dla budynku przy ul. Okrzei 18 w Pile Strona tytułowa 1. Zakres opracowania 8 2. Podstawa opracowania Charakterystyka ogólna systemu Opis techniczny Uwagi końcowe Obliczenia Zestawienie elementów instalacji Część rysunkowa

Podstawa opracowania. 8 3. Charakterystyka ogólna systemu... 9 4.

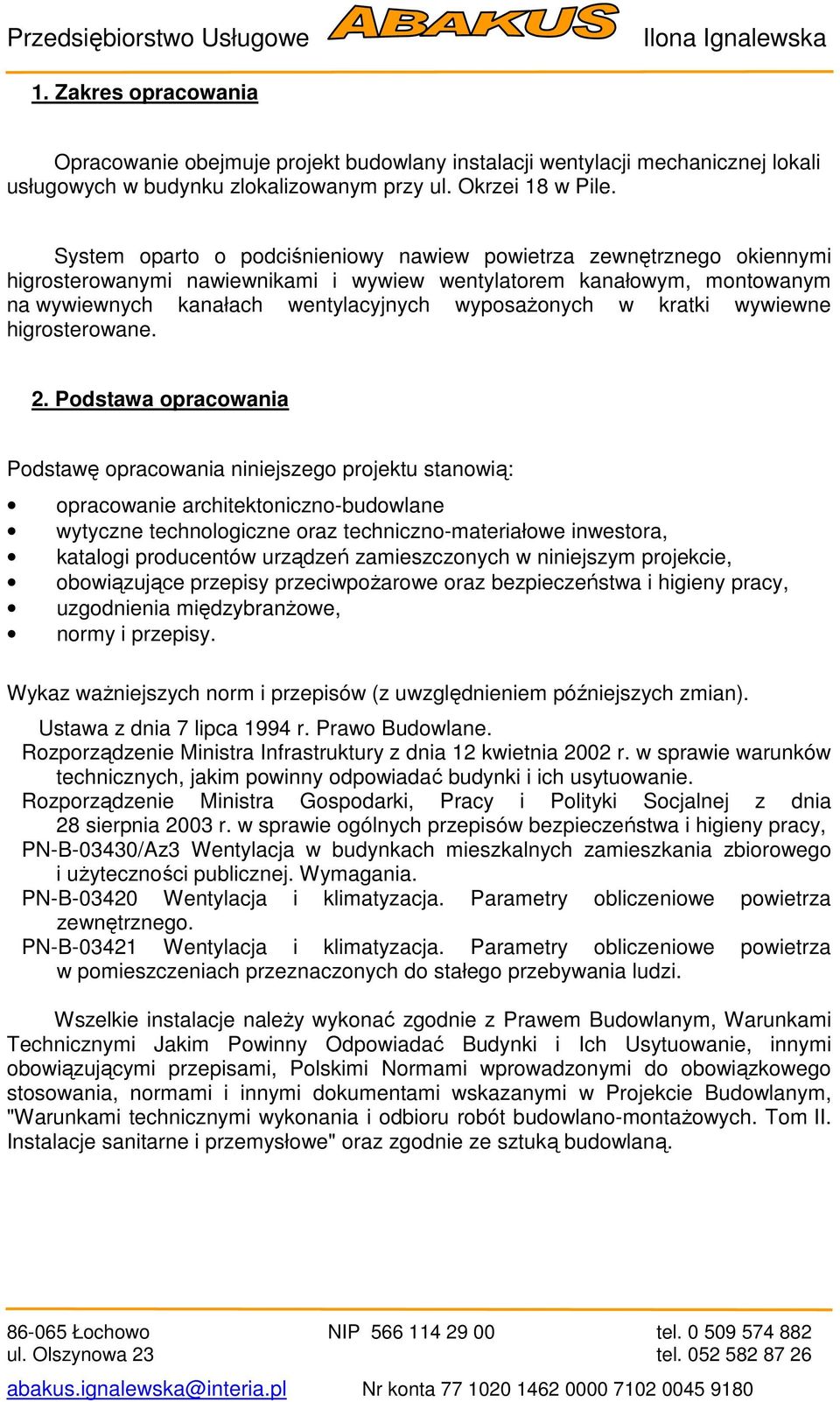

8 1. Zakres opracowania Opracowanie obejmuje projekt budowlany instalacji wentylacji mechanicznej lokali usługowych w budynku zlokalizowanym przy ul. Okrzei 18 w Pile. System oparto o podciśnieniowy nawiew powietrza zewnętrznego okiennymi higrosterowanymi nawiewnikami i wywiew wentylatorem kanałowym, montowanym na wywiewnych kanałach wentylacyjnych wyposaŝonych w kratki wywiewne higrosterowane. 2. Podstawa opracowania Podstawę opracowania niniejszego projektu stanowią: opracowanie architektoniczno-budowlane wytyczne technologiczne oraz techniczno-materiałowe inwestora, katalogi producentów urządzeń zamieszczonych w niniejszym projekcie, obowiązujące przepisy przeciwpoŝarowe oraz bezpieczeństwa i higieny pracy, uzgodnienia międzybranŝowe, normy i przepisy. Wykaz waŝniejszych norm i przepisów (z uwzględnieniem późniejszych zmian). Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Gospodarki, Pracy i Polityki Socjalnej z dnia 28 sierpnia 2003 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, PN-B-03430/Az3 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uŝyteczności publicznej. Wymagania. PN-B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewnętrznego. PN-B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza w pomieszczeniach przeznaczonych do stałego przebywania ludzi. Wszelkie instalacje naleŝy wykonać zgodnie z Prawem Budowlanym, Warunkami Technicznymi Jakim Powinny Odpowiadać Budynki i Ich Usytuowanie, innymi obowiązującymi przepisami, Polskimi Normami wprowadzonymi do obowiązkowego stosowania, normami i innymi dokumentami wskazanymi w Projekcie Budowlanym, "Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych. Tom II. Instalacje sanitarne i przemysłowe" oraz zgodnie ze sztuką budowlaną.

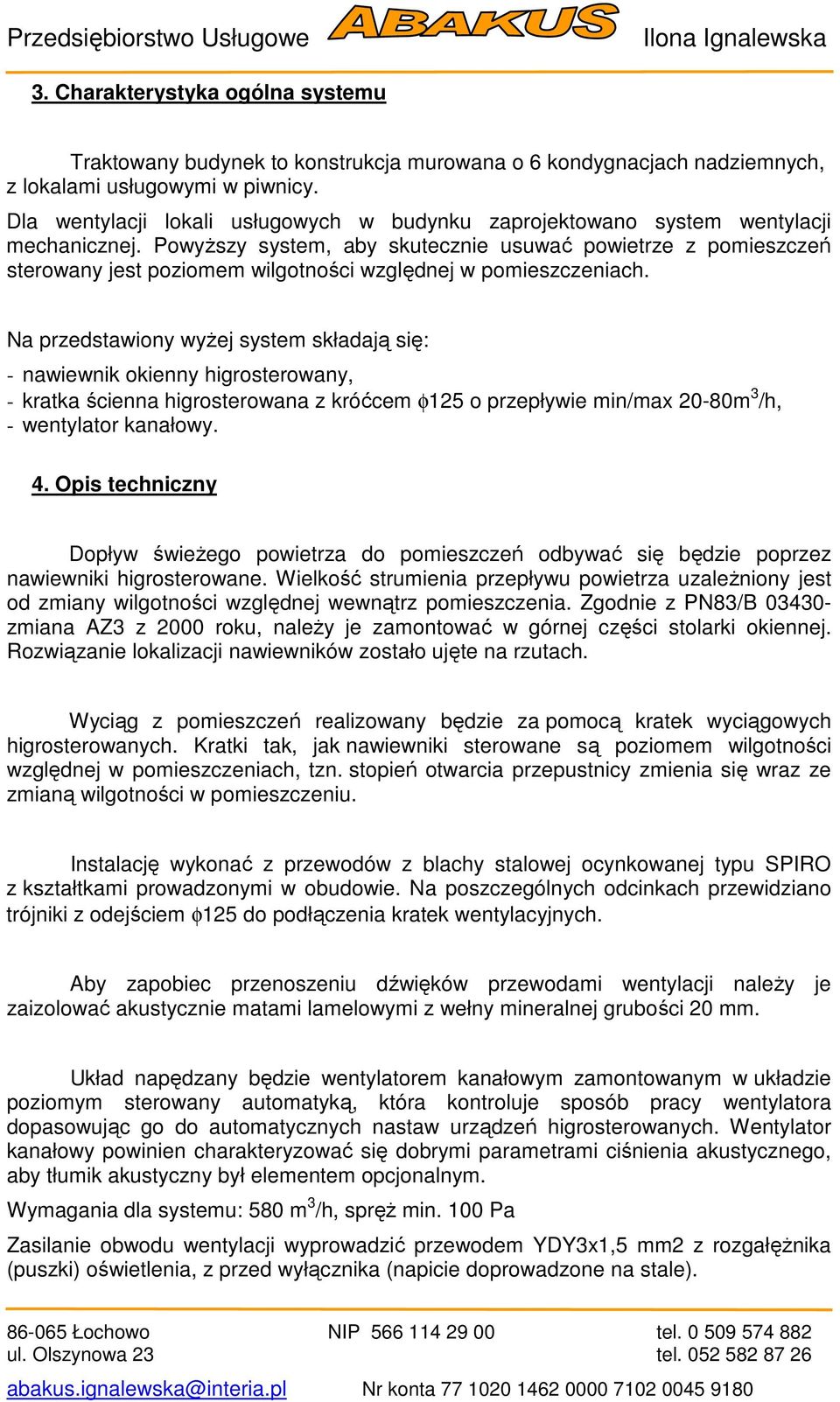

9 3. Charakterystyka ogólna systemu Traktowany budynek to konstrukcja murowana o 6 kondygnacjach nadziemnych, z lokalami usługowymi w piwnicy. Dla wentylacji lokali usługowych w budynku zaprojektowano system wentylacji mechanicznej. PowyŜszy system, aby skutecznie usuwać powietrze z pomieszczeń sterowany jest poziomem wilgotności względnej w pomieszczeniach. Na przedstawiony wyŝej system składają się: - nawiewnik okienny higrosterowany, - kratka ścienna higrosterowana z króćcem φ125 o przepływie min/max 20-80m 3 /h, - wentylator kanałowy. 4. Opis techniczny Dopływ świeŝego powietrza do pomieszczeń odbywać się będzie poprzez nawiewniki higrosterowane. Wielkość strumienia przepływu powietrza uzaleŝniony jest od zmiany wilgotności względnej wewnątrz pomieszczenia. Zgodnie z PN83/B zmiana AZ3 z 2000 roku, naleŝy je zamontować w górnej części stolarki okiennej. Rozwiązanie lokalizacji nawiewników zostało ujęte na rzutach. Wyciąg z pomieszczeń realizowany będzie za pomocą kratek wyciągowych higrosterowanych. Kratki tak, jak nawiewniki sterowane są poziomem wilgotności względnej w pomieszczeniach, tzn. stopień otwarcia przepustnicy zmienia się wraz ze zmianą wilgotności w pomieszczeniu. Instalację wykonać z przewodów z blachy stalowej ocynkowanej typu SPIRO z kształtkami prowadzonymi w obudowie. Na poszczególnych odcinkach przewidziano trójniki z odejściem φ125 do podłączenia kratek wentylacyjnych. Aby zapobiec przenoszeniu dźwięków przewodami wentylacji naleŝy je zaizolować akustycznie matami lamelowymi z wełny mineralnej grubości 20 mm. Układ napędzany będzie wentylatorem kanałowym zamontowanym w układzie poziomym sterowany automatyką, która kontroluje sposób pracy wentylatora dopasowując go do automatycznych nastaw urządzeń higrosterowanych. Wentylator kanałowy powinien charakteryzować się dobrymi parametrami ciśnienia akustycznego, aby tłumik akustyczny był elementem opcjonalnym. Wymagania dla systemu: 580 m 3 /h, spręŝ min. 100 Pa Zasilanie obwodu wentylacji wyprowadzić przewodem YDY3x1,5 mm2 z rozgałęŝnika (puszki) oświetlenia, z przed wyłącznika (napicie doprowadzone na stale).

PowyŜszy system, aby skutecznie usuwać powietrze z pomieszczeń sterowany jest poziomem wilgotności względnej w pomieszczeniach.

10 Pomieszczenia sanitariatów wentylowane będą osobno za pomocą wentylatorów ściennych wyposaŝoych w timer. Urządzenie powinno pracować po zapaleniu światła oraz od 3 do 20 minut po jego zgaszeniu, w zaleŝności od ustawienia. Zasilanie wentylatorów wykonać z instalacji oświetleniowej pomieszczeń przewodem YDY 3x1,5 mm2. 5. Uwagi końcowe 1. Całość prac wykonać zgodnie z niniejszym opracowaniem oraz zaleceniami montaŝowymi producentów poszczególnych materiałów, urządzeń i wyrobów, mających zastosowanie w przedmiotowej instalacji. W kwestiach nie ujętych w niniejszym opracowaniu obowiązują przepisy zawarte w Warunkach technicznych wykonania i odbioru robót instalacji wentylacji i klimatyzacji. Zeszyt COBRTI Instal Warszawa oraz wymogami i przepisami dostawcy systemu wentylacji hybrydowej firmy AERECO. 2. W stolarce okiennej naleŝy wykonać otwory pod nawiewniki okienne, ilość i miejsce wg projektu wentylacji. 3. Wytyczne dla branŝy architektonicznej. Drzwi wewnętrzne do sanitariatów, wykorzystywane do transferu powietrza, naleŝy wyposaŝyć w kratkę wentylacyjną o powierzchni co najmniej 200cm 2 netto. 4. Wytyczne dla branŝy elektrycznej. NaleŜy wykonać zasilanie elektryczne dla wentylatora kanałowego oraz wentylatorów ściennych zgodnie z wymogami producenta. 6. Obliczenia 1. Obliczeń dla części usługowej dokonano na podstawie normy PN-83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i uŝyteczności publicznej Wymagania. 2. Nawiew do pomieszczeń usługowych podciśnieniowo nawiewnikami okiennymi higrosterowanymi, wywiew kratkami higrosterowanymi. W świetle powyŝszych wymagań, minimalny strumień powietrza, jaki naleŝy doprowadzić do poszczególnego pomieszczenia w budynku przedstawia się następująco: - 01 pomieszczenie socjalne: 24,6 x 2,6 = 63,96 przyjęto 60 m 3 /h

Zasilanie wentylatorów wykonać z instalacji oświetleniowej pomieszczeń przewodem YDY 3x1,5 mm2. 5. Uwagi końcowe 1.

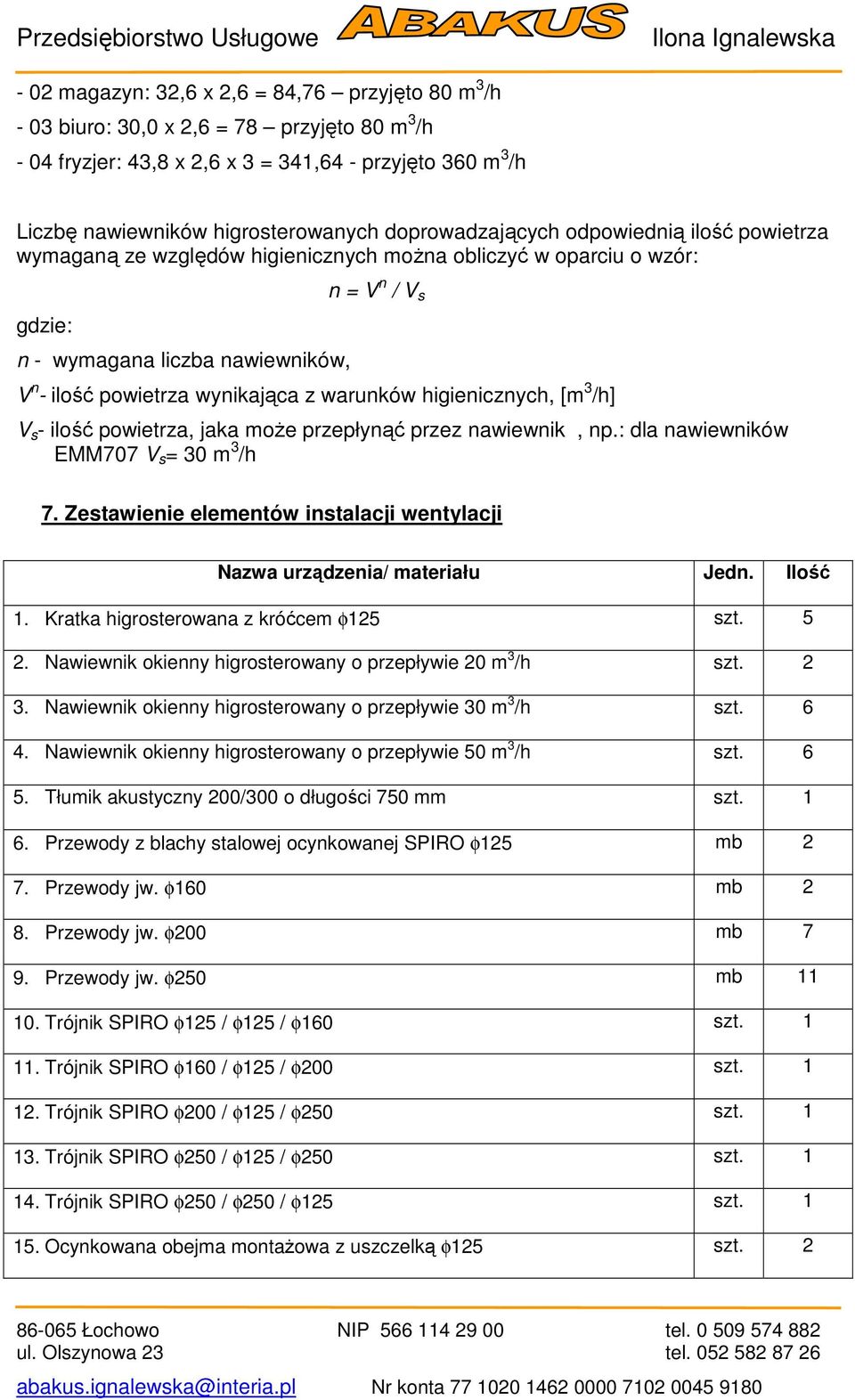

11 - 02 magazyn: 32,6 x 2,6 = 84,76 przyjęto 80 m 3 /h - 03 biuro: 30,0 x 2,6 = 78 przyjęto 80 m 3 /h - 04 fryzjer: 43,8 x 2,6 x 3 = 341,64 - przyjęto 360 m 3 /h Liczbę nawiewników higrosterowanych doprowadzających odpowiednią ilość powietrza wymaganą ze względów higienicznych moŝna obliczyć w oparciu o wzór: gdzie: n - wymagana liczba nawiewników, n = V n / V s V n - ilość powietrza wynikająca z warunków higienicznych, [m 3 /h] V s - ilość powietrza, jaka moŝe przepłynąć przez nawiewnik, np.: dla nawiewników EMM707 V s = 30 m 3 /h 7. Zestawienie elementów instalacji wentylacji Nazwa urządzenia/ materiału Jedn. Ilość 1. Kratka higrosterowana z króćcem φ125 szt Nawiewnik okienny higrosterowany o przepływie 20 m 3 /h szt Nawiewnik okienny higrosterowany o przepływie 30 m 3 /h szt Nawiewnik okienny higrosterowany o przepływie 50 m 3 /h szt Tłumik akustyczny 200/300 o długości 750 mm szt Przewody z blachy stalowej ocynkowanej SPIRO φ125 mb 2 7. Przewody jw. φ160 mb 2 8. Przewody jw. φ200 mb 7 9. Przewody jw. φ250 mb Trójnik SPIRO φ125 / φ125 / φ160 szt Trójnik SPIRO φ160 / φ125 / φ200 szt Trójnik SPIRO φ200 / φ125 / φ250 szt Trójnik SPIRO φ250 / φ125 / φ250 szt Trójnik SPIRO φ250 / φ250 / φ125 szt Ocynkowana obejma montaŝowa z uszczelką φ125 szt. 2

z warunków higienicznych, [m 3 /h] V s - ilość powietrza, jaka moŝe przepłynąć przez nawiewnik, np.: dla nawiewników EMM707 V s = 30 m 3 /h 7.

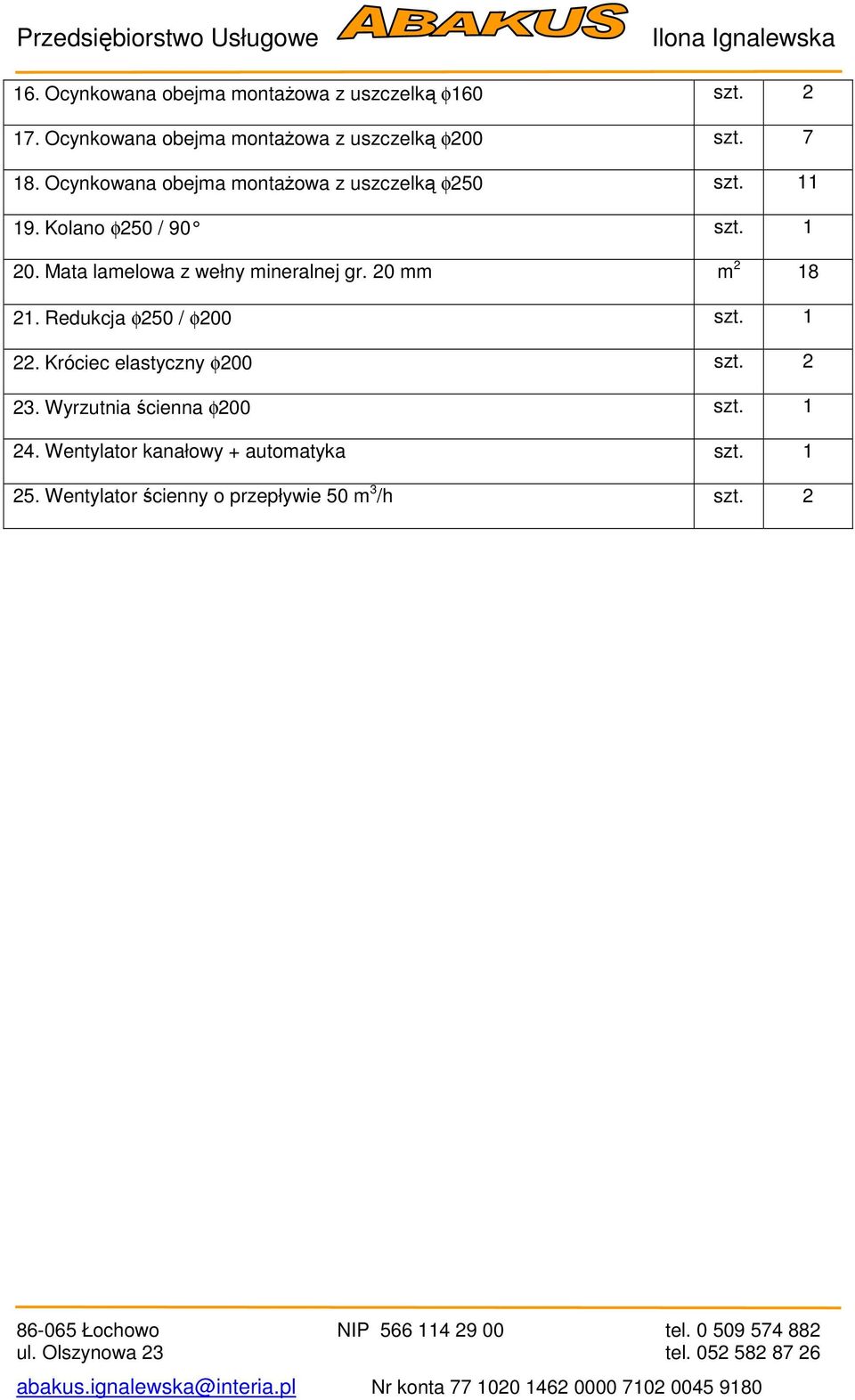

12 16. Ocynkowana obejma montaŝowa z uszczelką φ160 szt Ocynkowana obejma montaŝowa z uszczelką φ200 szt Ocynkowana obejma montaŝowa z uszczelką φ250 szt Kolano φ250 / 90 szt Mata lamelowa z wełny mineralnej gr. 20 mm m Redukcja φ250 / φ200 szt Króciec elastyczny φ200 szt Wyrzutnia ścienna φ200 szt Wentylator kanałowy + automatyka szt Wentylator ścienny o przepływie 50 m 3 /h szt. 2

Mata lamelowa z wełny mineralnej gr. 20 mm m 2 18 21. Redukcja φ250 / φ200 szt. 1 22.

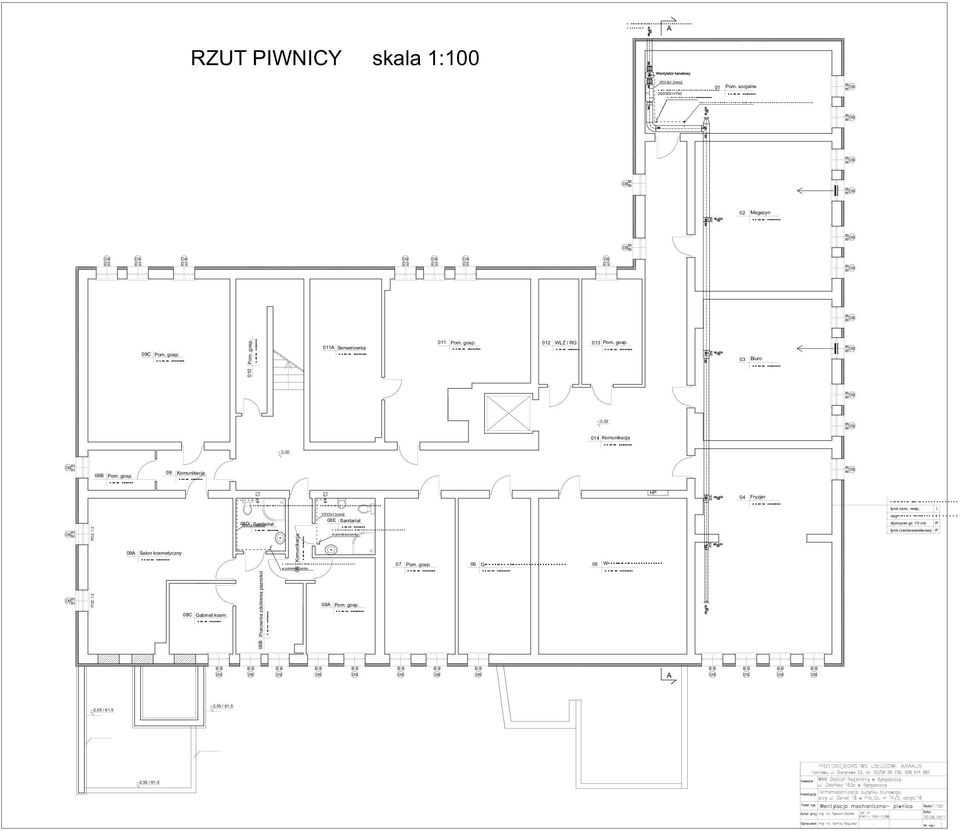

13 A RZUT PIWNICY skala 1:100 YDY3x1,5mm /300 l=750 Pom. socjalne 02 Magazyn 09C Pom. gosp. Pom. gosp. 011A Serwerownia 011 Pom. gosp. 012 WLZ / RG 013 Pom. gosp. 03 Biuro 09B Pom. gosp. 09 Komunikacja 04 Fryzjer 09A Salon kosmetyczny 08C Gabinet kosm. 08D YDY3x1,5mm2 Sanitariat Pracownia zdobienia paznokci Komunikacja 08 YDY3x1,5mm2 08E Sanitariat w pomieszczeniu 08A Pom. gosp. 07 Pom. gosp. 06 G 05 W 08B 010-3,02-3, Komunikacja HP tynk cem. -wap. I POZ. 1.2 POZ. 1.2 w pomieszczeniu ceg I styropian gr. 10 cm P tynk cienkowarstwowy P A - 2,55 / 61,5-2,55 / 61,5-2,55 / 61,5

08D YDY3x1,5mm2 Sanitariat Pracownia zdobienia paznokci Komunikacja 08 YDY3x1,5mm2 08E Sanitariat w pomieszczeniu 08A Pom. gosp.
