1 I ZAŁĄCZNIKI 1. Uprawnienia projektanta. 2. Zaświadczenie opłacenia składki OC projektanta. 3. Zaświadczenie opłacenia składki OC sprawdzającego. 4. Uprawnienia sprawdzającego. II OPIS TECHNICZNY Wstęp Podstawa opracowania Cel opracowania Zakres opracowania Opis stanu istniejącego Opis projektowanych rozwiązań Wyjściowe parametry obliczeniowe:... 8 III RYSUNKI Nr rys Treść Skala 1 Wentylacja mechaniczna rzut poziomy. 1:50 1

2 I Wstęp. OPIS TECHNICZNY 1.1. Podstawa opracowania. Podstawę opracowania stanowią: zlecenie Inwestora, uzgodnienia z Inwestorem, inwentaryzacja obiektu, obowiązujące przepisy i normy: - PN-EN 1507:2007 Wentylacja budynków - Przewody wentylacyjne z blachy o przekroju prostokątnym - Wymagania dotyczące wytrzymałości i szczelności., - PN-EN 12237:2005 Wentylacja budynków - Sieć przewodów - Wytrzymałość i szczelność przewodów z blachy o przekroju kołowym., - PN-EN 12097:2007 Wentylacja budynków - Sieć przewodów - Wymagania dotyczące elementów składowych sieci przewodów ułatwiających konserwację sieci przewodów., - PN-EN 779:2005 Przeciwpyłowe filtry powietrza do wentylacji ogólnej - Określanie parametrów filtracyjnych., - PN-EN 1505:2001 Wentylacja budynków. Przewody proste i kształtki wentylacyjne z blachy o przekroju prostokątnym. Wymiary., - PN-EN 12220:2001 Wentylacja budynków Sieć przewodów Wymiary kołnierzy o przekroju kołowym do wentylacji ogólnej., - PN-87/B-02151/02 Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach., - PN-78/B Wentylacja mechaniczna. Urządzenia wentylacyjne. Wymagania i badania przy odbiorze., - PN-76/B Parametry obliczeniowe powietrza zewnętrznego., - Rozporządzenie MI z dn r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, - Rozporządzenie MGPiB z dn r. w sprawie bezpieczeństwa i higieny pracy w oczyszczalniach ścieków Cel opracowania. Celem opracowania jest sporządzenie projektu wykonawczego instalacji wentylacji mechanicznej dla zapewnienia odpowiedniej jakości powietrza, zgodnej z obowiązującymi przepisami w istniejącym warsztacie nawęglania zewnętrznego Zakres opracowania. Zakres opracowania obejmuje projekt instalacji wentylacji mechanicznej w branży sanitarnej i elektrycznej. Opis stanu istniejącego Istniejący warsztat nawęglania zewnętrznego jest obiektem podpartym na słupach z murowanych ze ścianami osłonowymi i dachem opartym na konstrukcji kratowej ze stali. W obiekcie brak wentylacji. 7

3 2. Opis projektowanych rozwiązań Wyjściowe parametry obliczeniowe: Powietrze zewnętrzne: - max. temperatura w okresie letnim tz = 30ºC, - min. temperatura w okresie zimowym tz = -16ºC, - wilgotność względna w okresie letnim φ = 45%, - wilgotność względna w okresie zimowym φ = 100%. Parametry wewnętrzne dla okresu zimowego tw = 16 ºC Dopuszczalny poziom hałasu w pomieszczeniach: - pom. techniczne i magazynowe 50 db(a), Dopuszczalny poziom hałasu na dachu w odległości 4m od urządzeń: - dzień 55 db(a), - noc 45 db(a) Bilans powietrza. Dla doboru centrali wentylacyjnej oraz określenia elementów końcowych wentylacji, sporządzono bilans powietrza. Przyjęto ilości powietrza wg poniższej tabeli: Nazwa pom. Pow. Kubat. Krotność wymian Nawiew Wywiew Układ ciśnień [ - ] [m 2 ] [m 3 ] [h -1 ] [m 3 /h] [m 3 /h] [+/-] Hala 133,90 535,6 9, / Opis sposobu działania. Zaprojektowano wentylację mechaniczną nawiewno wywiewną w oparciu o centralę wentylacyjną typu Topvex06EL-L-CAV. Poniżej podano szczegółowe parametry centrali: 8

4 Centrala podwieszona będzie wewnątrz pomieszczenia pod stropem warsztatu. Powietrze będzie czerpane i wyrzucane poprzez czerpnio-wyrzutnię ścienną umiejscowioną na ścianie zewnętrznej budynku, skąd poprzez centralę wentylacyjną transportowane będzie kanałami do kratek wentylacyjnych zamocowanych na kanałach wentylacyjnych. 9

5 2.4. Przyjęte rozwiązania materiałowe. Kanały prostokątne. Kanały i kształtki prostokątne należy wykonać z blachy ocynkowanej zgodnie z PN-EN 1505:2001 Wentylacja budynków. Przewody proste i kształtki wentylacyjne z blachy o przekroju prostokątnym. Wymiary. Przewody wykonać w klasie szczelności instalacji A wg PN-EN 1507:2007 Wentylacja budynków - Przewody wentylacyjne z blachy o przekroju prostokątnym - Wymagania dotyczące wytrzymałości i szczelności., Podwieszenia instalacji muszą gwarantować sztywność oraz tłumienie dźwięków i wibracji spowodowanych pracą urządzeń i przepływem powietrza. Kanały okrągłe. Kanały i kształtki okrągłe należy wykonać z blachy ocynkowanej w systemie "spiro" z uszczelnieniem gumowym Regulacja hydrauliczna. Do regulacji hydraulicznej układów wentylacyjnych przewidziany zostały przepustnice wmontowane kratki wentylacyjne Zabezpieczenia p. poż. Budynek przepompowni jest zaliczany do niskich i z uwagi na przeznaczenie oraz sposób użytkowania, zalicza się do typu PM. Wszystkie pomieszczenia znajdują się w jednej strefie ogniowej o obciążeniu poniżej 500MJ/m 2. Z uwagi na zastosowanie kanałów stalowych oraz izolacji z wełny mineralnej, nie występuje konieczność stosowania dodatkowych zabezpieczeń Ochrona przeciw akustyczna. Instalacja zabezpieczona będzie przed hałasem poprzez zastosowanie: - elastyczne króćce między centralą, a kanałami, - przekładki elastyczne między kanałami, a uchwytami mocującymi, - przejścia kanałów przez ściany i stropy uszczelnione szczeliwem trwale elastycznym Izolacje termiczne. Brak potrzeby izolowania projektowanych kanałów Wytyczne dla automatyki i sterowania. Zaprojektowany system wentylacyjny będzie wyposażony w system regulacji i automatyki, który zapewni następujące funkcje: regulację wydajności cieplnej nagrzewnicy, sygnalizację stanu maksymalnego zanieczyszczenia filtrów powietrza, automatyczne sterowanie czasem pracy silników wentylatorów (okres roboczy i obniżenie wydajności w okresie nocnym), sygnalizację spadku ciśnienia wentylatorów, sygnalizację stanów awaryjnych. 10

6 3. Wytyczne budowlane. Wszystkie stosowane materiały i urządzenia powinny spełniać wymagania art. 10 obowiązującej ustawy "Prawo budowlane" (powinny być zgodne z obowiązującymi Polskimi Normami lub posiadać aprobatę techniczną dopuszczenia do stosowania w budownictwie). 4. Uwagi końcowe. Montaż instalacji i urządzeń powinien być zgodny z obowiązującymi normami i przepisami BHP, p. poż., aktualnymi warunkami technicznymi i instrukcjami montażu producenta. Całość robót i odbiorów wykonać zgodnie z Warunki techniczne wykonania i odbioru robót budowlano - montażowych. Cz. II. Instalacje sanitarne i przemysłowe. 5. Zestawienie podstawowych elementów. Nr na rys Kat. Nazwa elementu Wielkość elementu Zład N1 0 Systemair Centrala wentylacyjna FR06EL-L-CAV 1 LINDAB Przewód okrągły SR LINDAB Nypel NPU LINDAB Kołnierz FLD LINDAB Redukcja RCLU LINDAB Przewód okrągły SR LINDAB Redukcja RCLU Redukcja RCLU Redukcja RCLU LINDAB Przewód okrągły SR Przewód okrągły SR Przewód okrągły SR LINDAB Tłumik akustyczny SLCBU LINDAB Przewód okrągły SR LINDAB 11 LINDAB Pokrywa rewizyjna ESHU LINDAB Nypel NPU 400 Nypel NPU LINDAB Przewód okrągły SR LINDAB Kołnierz FLD LINDAB Przewód okrągły SR LINDAB Kolano BFU LINDAB Przewód okrągły SR LINDAB Redukcja RCU LINDAB Przewód okrągły SR Systemair Czerpnio-wyrzutnia CVVX500 ścienna Zład W1 1 LINDAB Przewód okrągły SR

7 2 LINDAB Nypel NPU LINDAB Kołnierz FLD LINDAB Kolano BFU LINDAB Przewód okrągły SR LINDAB Redukcja RCU LINDAB Przewód okrągły SR LINDAB Przewód okrągły SR LINDAB Nypel NPU 450 Nypel NPU LINDAB Kołnierz FLD LINDAB Przewód okrągły SR LINDAB Trójnik TCPU LINDAB Przewód okrągły SR LINDAB 16 LINDAB Redukcja RCLU LINDAB Przewód okrągły SR LINDAB Pokrywa rewizyjna ESHU LINDAB Przewód okrągły SR LINDAB Redukcja RCLU LINDAB Przewód okrągły SR LINDAB Pokrywa rewizyjna ESHU

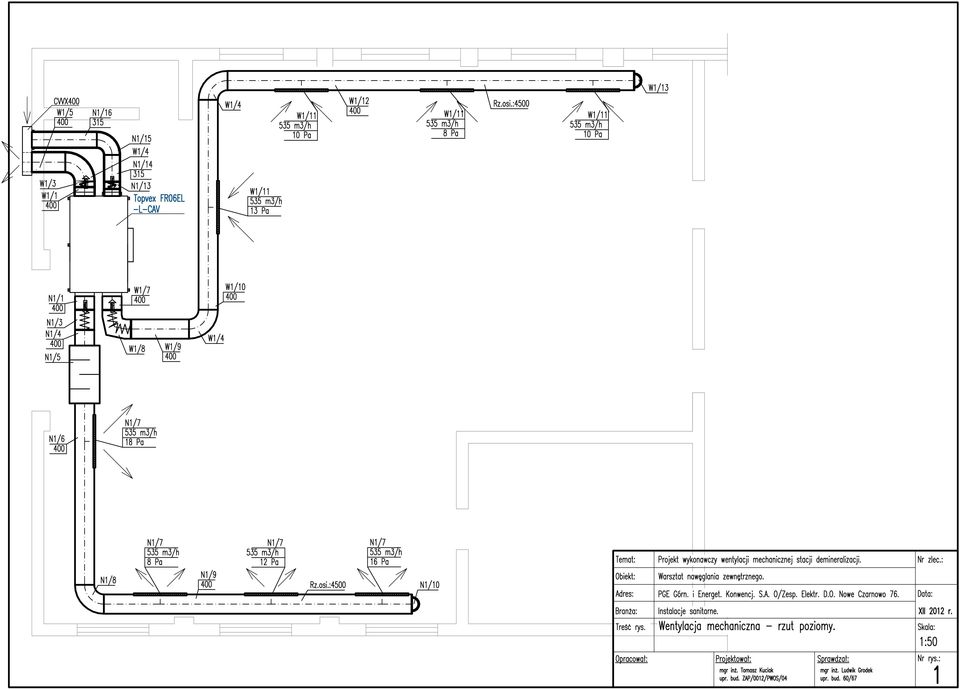

8
