1 P R A C O W N I A A R C H I T E K T U R Y m g r i n Ŝ. a r c h. I R E N E U S Z P I O T R O W S K I K R A K Ó W ul. Grzegórzecka 8/4 tel (012) NIP REGON STADIUM : PROJEKT BUDOWLANO - WYKONAWCZY BRANśA : WENTYLACJA MECHANICZNA INWESTYCJA : PRZEBUDOWA POKRYCIA HALI BASENU LOKALIZACJA : Skawina, dz. nr 5656/2 INWESTOR : Centrum Kultury i Sportu w Skawinie Skawina, ul. świrki i Wigury 11 JEDNOSTKA PROJEKTOWA : PRACOWNIA ARCHITEKTURY mgr inŝ. arch. Ireneusz Piotrowski Kraków, ul. Grzegórzecka 8/4 OPRACOWAŁ ZESPÓŁ : PROJEKTANT: inŝ. Tadeusz Smajdor BPP Upr. 369/83 OPRACOWAŁ: mgr inŝ. Bartłomiej Skrzypek SPRAWDZAJĄCY: mgr inŝ. Zbigniew Stachowicz UAN-Upr. 93/87 K R A K Ó W STYCZEŃ

BASENU LOKALIZACJA : Skawina, dz. nr 5656/2 INWESTOR : Centrum Kultury i Sportu w Skawinie 32-050 Skawina, ul. świrki i Wigury 11 JEDNOSTKA PROJEKTOWA : PRACOWNIA ARCHITEKTURY mgr inŝ.

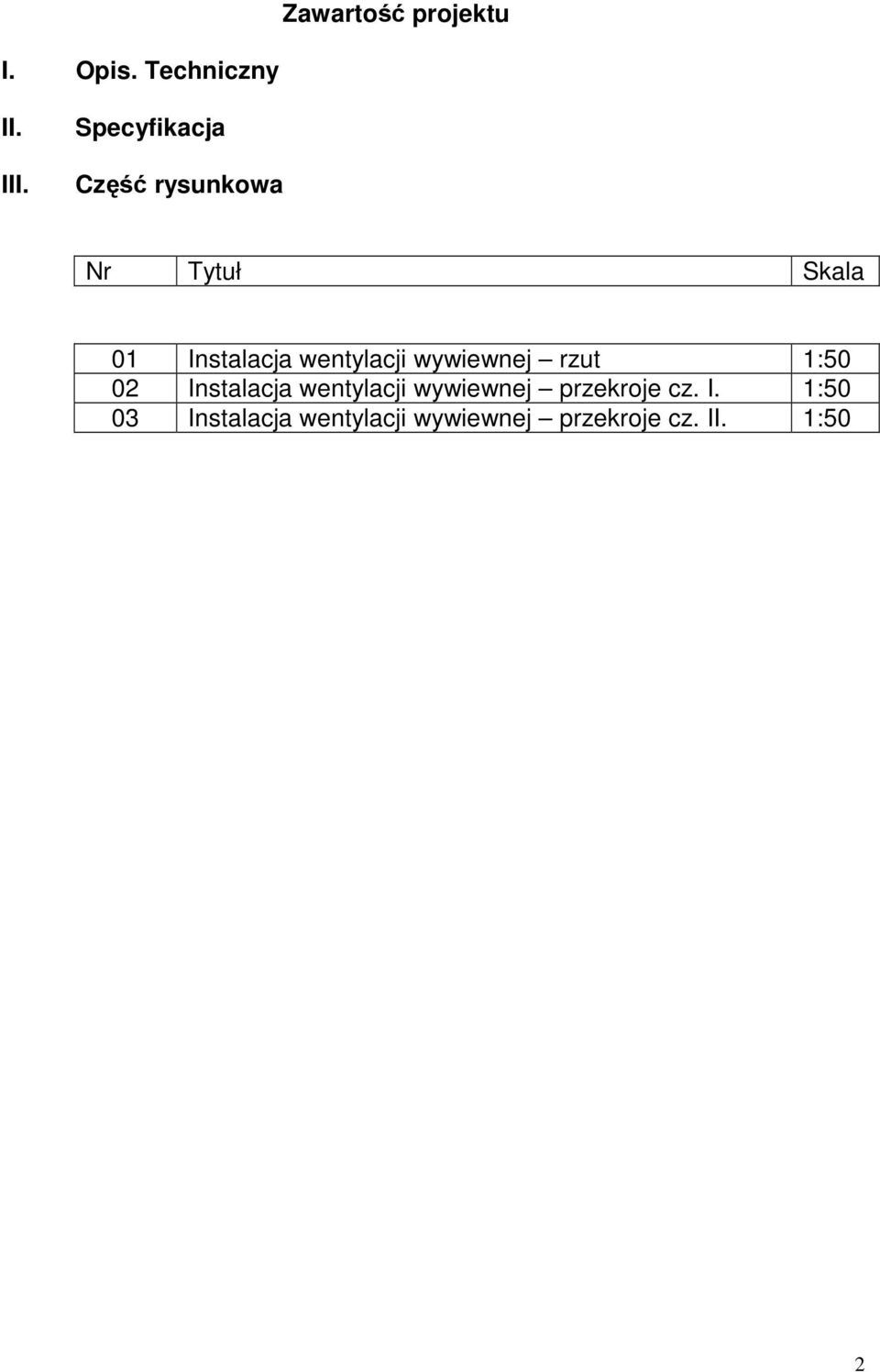

2 Zawartość projektu I. Opis. Techniczny II. III. Specyfikacja Część rysunkowa Nr Tytuł Skala 01 Instalacja wentylacji wywiewnej rzut 1:50 02 Instalacja wentylacji wywiewnej przekroje cz. I. 1:50 03 Instalacja wentylacji wywiewnej przekroje cz. II. 1:50 2

wentylacji wywiewnej rzut 1:50 02 Instalacja wentylacji

3 I. Opis techniczny Spis treści : Lp. Nazwa 1. Temat opracowania 2. Podstawa opracowania 3. Zakres opracowania 4. Dane ogólne 4.1 Dane budowlane 4.3 Istniejąca instalacja wentylacji 5.0 Projektowana instalacja wywiewna 6.0 Materiały 7.0 Wytyczne eksploatacji ogólne 8.0 Warunki techniczne wykonania i odbioru 9.0 Załączniki 3

3 Istniejąca instalacja wentylacji 5.0 Projektowana instalacja wywiewna 6.

4 1. Temat opracowania : Projekt wykonawczy instalacji wentylacji wywiewnej w zakresie hali basenu krytego w Skawinie ul. świrki i Wigury w związku 2. Podstawa opracowania : 2.1 Zlecenie Inwestora 2.2 Projekt wykonawczy architektury 2.3 Projekt wykonawczy instalacji wentylacji mechanicznej z r. 2.4 Uzgodnienia z UŜytkownikiem 2.5 Wizja lokalna 3. Zakres opracowania Zakres opracowania obejmuje tylko rozprowadzenie instalacji wywiewnej na hali basenu bez ingerencji w pozostała część instalacji wentylacyjnej. 4.0 Dane ogólne 4.1 Dane budowlane Niniejsza projekt jednokondygnacyjnej hali basenu z antresolą i widownią zabudowanej w kompleksie obiektu składającego się z przedmiotowej hali basenu z podpiwniczeniem i dwukondygnacyjnego zespołu rehabilitacyjnorekreacyjnego zlokalizowanego w Skawinie przy ul. świrki i Wigury. W hali basenu zabudowano dwa baseny o powierzchni lustra - basen sportowy 312,5 m2, basen do nauki pływania z brodzikiem 155,3 m2 (przewidywana temperatura wody basen sportowy 28 st.c, basen rekreacyjny 30 st.c). Konstrukcja hali basenu została oparta na układzie ram stalowych o przekroju dwuteowym w rozstawie 6,0 m i rozpiętości 18,0 m z płatwiami stalowymi w rozstawie 0,3 m jako konstrukcją nośną przykrycia hali. 4.2 Istniejąca instalacja wentylacji Dla potrzeb hali basenu wykonano instalacje wentylacji (zespół NW1) o wydajności Vn= m3/h wyposaŝoną w centralę firmy VBW typ BS-8 Okeanos o składzie w : - sekcje filtracji - odzysk ciepła typu rurka ciepła - pompa ciepła - sekcje recylkulacyjną - sekcje nagrzewania (nagrzewnica wodna) - sekcje wentylatora nawiewnego i wywiewnego Centrala wyposaŝona jest w fabryczny układ sterowania i automatyki. Jednak ze względu na aktualną jego wadliwą pracę, układ sterowania i automatyki winien zostać wymieniony na nowy zapewniający prawidłową pracę centrali jak i całej instalacji. W związku z powyŝszym naleŝy w ramach niniejszego zadania przewidzieć wymianę tego elementu (sterowanie i automatykę) oraz wykonać regulacją i ustawieniem 4

Zakres opracowania Zakres opracowania obejmuje tylko rozprowadzenie instalacji wywiewnej na hali basenu bez ingerencji w pozostała część instalacji wentylacyjnej. 4.0 Dane ogólne 4.

5 wszystkich parametrów pracy centrali. Schemat automatyki i karta doboru centrali w załączeniu. Powietrze nawiewane jest na poziomie +/- 0,00 na przegrody zewnętrzne (nawiew na szyby) oraz poprzez kratki zlokalizowane w najniŝszym stopniu widowni. Wywiew zorganizowany jest w górnej środkowej strefie hali poprzez kratki zamontowane w okrągłym przewodzie dn 800 mm. Kratki wywiewne są zamontowane w dolnej części przewodu wywiewnego w odległości około 1,8 m od stropu podwieszonego co powoduje powstanie duŝej kubatury nie wentylowanej (ok m3). 5.0 Projektowana instalacja wywiewna Jak juŝ wspomniano powyŝej niniejszy projekt obejmuje tylko rozprowadzenie nowej instalacji wywiewnej w obrębie hali basenu bez ingerencji w pozostałą instalację nawiewno-wywiewną, przyjmując dla potrzeb projektu wszystkie danych technicznych zgodnie z dokumentacja archiwalną. Wymiana tej części instalacji wywiewnej podyktowana jest: - wymianą pokrycia dachu - zuŝyciem się zamontowanych kanałów wywiewnych - poprawieniem obiegu powietrza poprzez zlikwidowanie martwej kubatury nie wentylowanej Projektowana instalacja wywiewna będzie prowadzona od istniejącego szachtu zlokalizowanego w osiach 6-7 do osi 5 skąd kanałami okrągłymi rozprowadzona będzie wzdłuŝ osi C i F. Kratki wywiewne zlokalizowane w najwyŝszych punktach hali będą zamontowane na odgałęzieniach zlokalizowanych wzdłuŝ belek stalowych w osiach 1-9. Odgałęzienia łączą kanały kolektorowe co zapewnia zamknięty układ. 6.0 Materiały 6.1 Uzbrojenie instalacji wentylacyjnej i klimatyzacyjnej Dla potrzeb instalacji przewidziano: - kratki wywiewne typu STW/GA - przepustnice jednopłaszczyznowe Wszystkie elementy malować proszkowo chemoodpornie na zewnątrz i wewnątrz - kolor ustalić z architektem Producent: Smay 6.2 Izolacja Na terenie basenu kanały wentylacyjne nie izolować. W przestrzeni międzystropowej nad widownią kanały izolować armaflexem g= 20 mm 6.3 Przewody wentylacyjne Przewody wentylacyjne wykonać z blachy ocynkowanej grubości wynikającej z dymensji kanałów i kształtek i normy PN-B Przewody wykonać w klasie szczelności A oraz w klasie instalacji średniociśnieniowej S. Przewody wentylacyjne malować proszkowo chemoodpornie dwustronnie wewnątrz i na 5

Wywiew zorganizowany jest w górnej środkowej strefie hali poprzez kratki zamontowane w okrągłym przewodzie dn 800 mm.

6 zewnątrz. Kanały w izolacji malować tylko wewnątrz. Kolor pokrycia zewnętrznego ustalić z architektem. Podwieszenia kanałów naleŝy wykonać standardowe z wykorzystaniem typowych akcesoriów wentylacyjnych firmy Metu, Hilti itp. malowanych chemoodpornie. Podwieszenia i konstrukcje wsporcze nietypowe w zakresie branŝy budowlanej. 7.0 Wytyczne eksploatacji ogólnej Po wykonaniu instalacji i jej włączeniu do istniejącego układu naleŝy wyregulować instalację oraz sprawdzić parametry i dane techniczne instalacji. W czasie bezpośredniej kontroli naleŝy zwrócić uwagę na : - pracę wentylatorów - szczelność instalacji przewodowych - parametry i napływ powietrza do wentylowanych pomieszczeń 8.0 Warunki techniczne wykonania i odbioru Instalacje naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych część II Instalacje sanitarne i przemysłowe. Wszystkie materiały i muszą posiadać aktualne certyfikaty dopuszczenia do stosowania w budownictwie na terenie RP. 9.0 Załączniki Spis załączników : 1. Ksero uprawnień 2. Zaświadczenie o wpisie na listę Małopolskiej Izby InŜynierów Budownictwa 3. Schemat automatyki i karta doboru centrali 6

Podwieszenia i konstrukcje wsporcze nietypowe w zakresie branŝy budowlanej. 7.

7 II. Specyfikacja 7

8 III. Część rysunkowa 8
