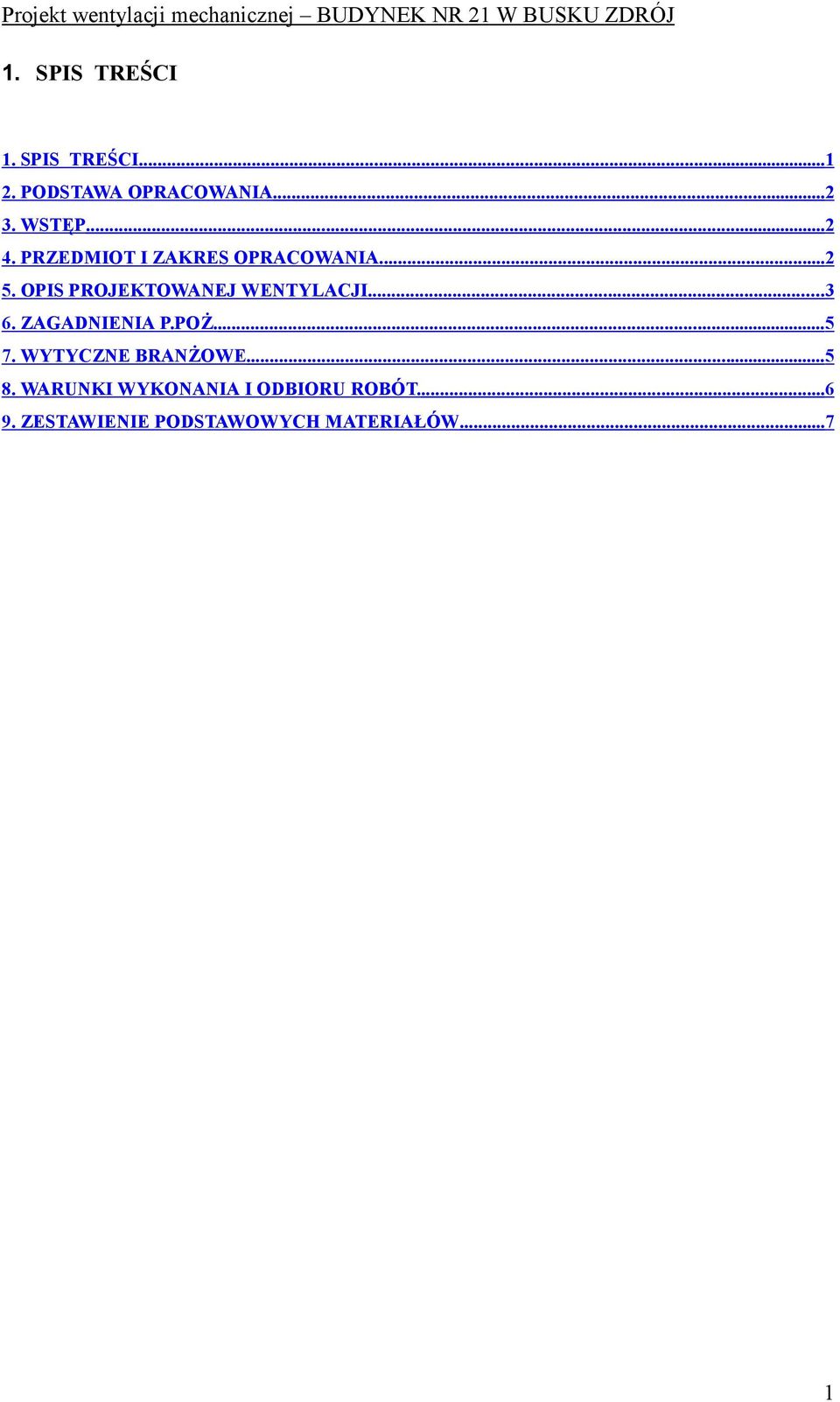

1 1. SPIS TREŚCI 1. SPIS TREŚCI PODSTAWA OPRACOWANIA WSTĘP PRZEDMIOT I ZAKRES OPRACOWANIA OPIS PROJEKTOWANEJ WENTYLACJI ZAGADNIENIA P.POś WYTYCZNE BRANśOWE WARUNKI WYKONANIA I ODBIORU ROBÓT ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW...7 1

OPIS PROJEKTOWANEJ WENTYLACJI... 3 6. ZAGADNIENIA P.POś.... 5 7.

2 2. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: Podkłady budowlane. Uzgodnienia międzybranŝowe. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75 z 15 czerwca 2002 r.,poz. 690) Pozostałe obowiązujące normy i przepisy oraz literatura przedmiotu. 3. WSTĘP Budynek WSzUR NR 21 W BUSKU ZDRÓJ, będący przedmiotem niniejszego opracowania jest obiektem istniejącym, pięcio - kondygnacyjnym. W budynku tym znajdują się pomieszczenia krioterapii, rehabilitacji, bufetowe, kuchenne oraz magazyn. 4. PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest projekt wykonawczy wentylacji mechanicznej dla budynku WSzUR NR 21 W BUSKU ZDRÓJ w zakresie przebudowy pomieszczeń kawiarni na potrzeby sali rehabilitacji. Opracowanie obejmuje: obliczenia i zestawienie ilości powietrza wentylacyjnego. dobór urządzeń oraz zapotrzebowanie czynników energetycznych dla wentylacji mechanicznej rysunki przebiegu sieci nawiewno - wywiewnych oraz rozmieszczenie urządzeń zagadnienia p.poŝ. zestawienie materiałów 2

WSTĘP Budynek WSzUR NR 21 W BUSKU ZDRÓJ, będący przedmiotem niniejszego opracowania jest obiektem istniejącym, pięcio - kondygnacyjnym.

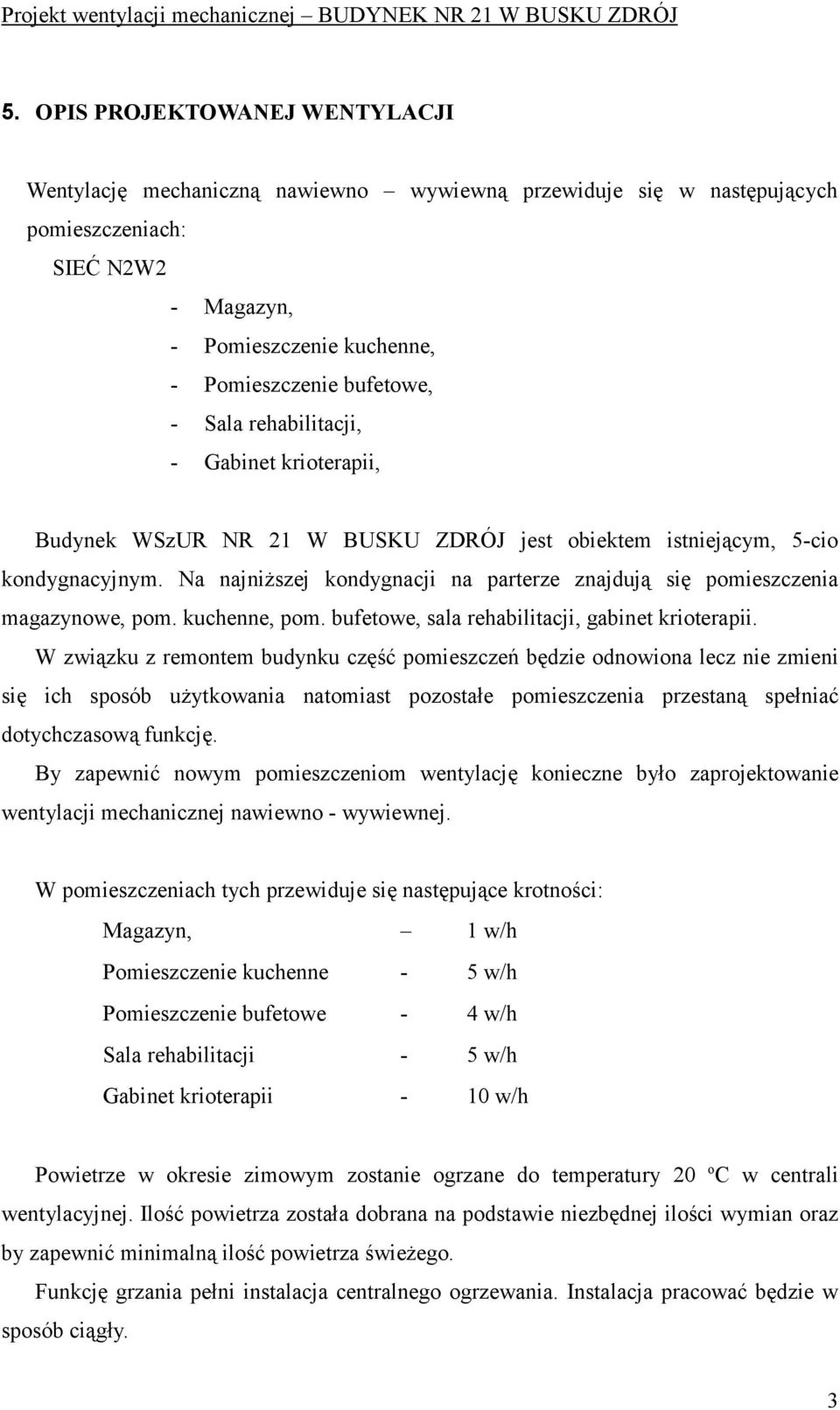

3 5. OPIS PROJEKTOWANEJ WENTYLACJI Wentylację mechaniczną nawiewno wywiewną przewiduje się w następujących pomieszczeniach: SIEĆ N2W2 - Magazyn, - Pomieszczenie kuchenne, - Pomieszczenie bufetowe, - Sala rehabilitacji, - Gabinet krioterapii, Budynek WSzUR NR 21 W BUSKU ZDRÓJ jest obiektem istniejącym, 5-cio kondygnacyjnym. Na najniŝszej kondygnacji na parterze znajdują się pomieszczenia magazynowe, pom. kuchenne, pom. bufetowe, sala rehabilitacji, gabinet krioterapii. W związku z remontem budynku część pomieszczeń będzie odnowiona lecz nie zmieni się ich sposób uŝytkowania natomiast pozostałe pomieszczenia przestaną spełniać dotychczasową funkcję. By zapewnić nowym pomieszczeniom wentylację konieczne było zaprojektowanie wentylacji mechanicznej nawiewno - wywiewnej. W pomieszczeniach tych przewiduje się następujące krotności: Magazyn, 1 w/h Pomieszczenie kuchenne - 5 w/h Pomieszczenie bufetowe - 4 w/h Sala rehabilitacji - 5 w/h Gabinet krioterapii - 10 w/h Powietrze w okresie zimowym zostanie ogrzane do temperatury 20 o C w centrali wentylacyjnej. Ilość powietrza została dobrana na podstawie niezbędnej ilości wymian oraz by zapewnić minimalną ilość powietrza świeŝego. Funkcję grzania pełni instalacja centralnego ogrzewania. Instalacja pracować będzie w sposób ciągły. 3

Na najniŝszej kondygnacji na parterze znajdują się pomieszczenia magazynowe, pom. kuchenne, pom. bufetowe, sala rehabilitacji, gabinet krioterapii.

4 Nawiew powietrza z centrali do pomieszczeń będzie się odbywał siecią kanałów okrągłych lub prostokątnych, wykonanych z blachy stalowej, ocynkowanej w osłonie z wełny mineralnej, poprzez kratki i anemostaty nawiewne oraz wywiewne. Powietrze dostarczane będzie poprzez czerpnię ścienną zlokalizowaną na elewacji budynku. ZuŜyte powietrze naleŝy usunąć za pomocą istniejącej wyrzutni terenowej. Kanał wywiewny z centrali naleŝy wpiąć w istniejący kanał wyrzutowy. Centrala klimatyzacyjna nawiewno-wywiewna z wymiennikiem krzyŝowym do odzysku ciepła z powietrza wywiewanego (w okresie zimowym), oraz modułem grzewczym zostały zlokalizowane w maszynowni. Centrala N2W2: Centrala nawiewno-wywiewna VS21-R-PH firmy VTS Clima. Vn = 2350 m 3 /h Vw = 2350 m 3 /h Dane el.: Nawiew Moc 0,75 kw Prąd 1,73 A Napięcie 400 V Wywiew Moc 0,83 kw Prąd 1,73 A Napięcie 400 V W sali rehabilitacji zaprojektowano schładzanie powietrza wewnętrznego. Realizowane to będzie pomocą dwóch klimatyzatorów typu split. Zastosowano 2 klimatyzatory ścienne typu 42PHQ018P j.wew. i 38GL-018G -j.zew. chłodzące firmy Carrier, pracujące na powietrzu obiegowym. Jednostki wewnętrzne montowane będą pod stropem, natomiast jednostki zewnętrzne zlokalizowane będą na ścianie zewnętrznej. Urządzenia będą utrzymywać temp. 24 o C. Zyski ciepła: Sala rehabilitacji 10 kw DOBÓR KLIMATYZATORÓW 4

Kanał wywiewny z centrali naleŝy wpiąć w istniejący kanał wyrzutowy.

5 Dobrano 2 klimatyzatory typu split: 42PHQ018P -j.wewnętrzna 38GL-018G -j.zewnętrzna Dane techniczne: moc chłodnicza - 5,22 [kw] wymiary jedn. wew /1080/185 [mm] wymiary jedn. zew /800/300 [mm] Dane elektr.: moc maksymalna 2130 [W] napiecie [V] 6. ZAGADNIENIA P.POś. Przewody wentylacyjne będą wykonane z materiałów niepalnych. Odległość nie izolowanych przewodów wentylacyjnych od wykładzin i powierzchni palnych będzie wynosić co najmniej 0,5m. Drzwiczki rewizyjne stosowane w kanałach wentylacyjnych będą wykonane z materiałów niepalnych. Kanały wentylacyjne będą prowadzone tak, aby w razie poŝaru nie oddziaływały na elementy budowlany z siła większą niŝ 1 kn. W przewodach wentylacyjnych nie wolno prowadzić innych instalacji. Kanały wentylacyjne i klimatyzacyjne prowadzone przez strefę poŝarową, której nie obsługują, powinny być obudowane elementami o klasie odporności ogniowej (EI) wymaganej dla tych elementów lub wyposaŝone w klapy odcinające. 7. WYTYCZNE BRANśOWE BRANśA BUDOWLANA Przewidzieć mocowanie kanałów wentylacyjnych za pomocą typowych podpór lub podwieszeń Przewidzieć w stropach oraz w ścianach otwory celem swobodnego przejścia kanałów wentylacyjnych Zapewnić szczelną obudowę kanałów pionowych wentylacji mechanicznej 5

Odległość nie izolowanych przewodów wentylacyjnych od wykładzin i powierzchni palnych będzie wynosić co najmniej 0,5m.

6 Wszystkie kształtki i urządzenia wentylacyjne znajdujące się na zewnątrz budynku zaizolować wełną mineralną o grubości 50 mm w osłonie z blachy stalowej ocynkowanej. BRANśA ELEKTRYCZNA W ramach projektu, doprowadzić energię elektryczną do centrali wentylacyjnej. BRANśA C.O. NaleŜy doprowadzić czynnik grzewczy o parametrach 80/60 o C do nagrzewnic centrali wentylacyjnej. N2W2 17,97 kw BRANśA WOD- KAN Odprowadzić skropliny z klimatyzatorów. Przed wpięciem wykonać zasyfonowanie i przerwę powietrzną. 8. WARUNKI WYKONANIA I ODBIORU ROBÓT. Całość instalacji naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych tom II Instalacje sanitarne i przemysłowe rozdział 13 instalacje wentylacji i klimatyzacji. Prace budowlane związane z realizacją instalacji wentylacji mechanicznej naleŝy wykonywać pod nadzorem konstrukcyjno budowlanym. W wypadku wystąpienia kolizji lub innych utrudnień naleŝy powiadomić projektantów. opracował: Grzegorz Funek 6

NaleŜy doprowadzić czynnik grzewczy o parametrach 80/60 o C do nagrzewnic centrali wentylacyjnej. N2W2 17,97 kw BRANśA WOD- KAN Odprowadzić skropliny z klimatyzatorów.

7 9. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW UWAGI: - W specyfikacji nie ujęto kształtek dodatkowych koniecznych do wykonania dodatkowych obejść instalacji kanalizacji, elementów konstrukcyjnych i innych instalacji budynku wynikłych na budowie. - Kanały prowadzone na dachu izolować wełną mineralną gr. 50 mm w osłonie z blachy stalowej ocynkowanej. - Odcinki poziome kanałów przechodzące przez pomieszczenia będące inną strefą poŝarową izolować materiałem ogniochronnym EI60. - Klapy p.poŝ. wyposaŝyć we wskaźniki krańcowe - Wszystkie kształtki wymienione w specyfikacji wykonane będą z blachy stalowej ocynkowanej Przy montaŝu zespołów wentylatorowych przewidzieć moŝliwość ich demontaŝu celem czyszczenia pionów wentylacyjnych. 7

- Odcinki poziome kanałów przechodzące przez pomieszczenia będące inną strefą poŝa
