1 KNURÓW UL. B. CHROBREGO 11/6 TEL /FAX P R A C O W N I A P R O J E K T O W A PROJEKTY KONSTRUKCYJNO- WYKONAWCZE PROJEKTY ARCHITEKTONICZO- BUDOWLANE AUDYTIING ENERGETYCZNY CERTYFIKACJA ENERGETYCZNA PROJEKTY BRANśOWE OPERATY WODNO- PRAWNE DOKUMENTACJA GEOTECHNICZNA EKSPERTYZY I OCENY TECHNICZNE PRZYGOTOWANIE DOKUMENTACJI ZGODNIE Z USTAWĄ O ZAMÓWIENIACH PUBLICZNYCH PROJEKT ARCHITEKTONICZNO BUDOWLANY NOWEGO BUDYNKU BIUROWEGO TECHNOPARK GLIWICE W GLIWICACH PRZY UL. WINCENTEGO POLA - instalacja wentylacji i klimatyzacji INWESTOR: Park Naukowo Technologiczny TECHNOPARK GLIWICE Sp. z o.o. Ul. Konarskiego 18C Gliwice LOKALIZACJA INWESTYCJI: Ul. Wincentego Pola GLIWICE NUMER EWIDENCYJNY DZIAŁKI: 30, 32, 34, 710/2, 43 STADIUM OPRACOWANIA: - PROJEKT BUDOWLANY NUMER OPRACOWANIA: 147/2012 AUTORZY OPRACOWANIA: 1) PROJEKTANT: MGR INś. JANUSZ BRODALA NR UPR.: SLK/0953/PWOS/05 NR ŚOIA.: SLK/IS/3756/06 KOSZTORYSOWANIE NADZORY INWESTORSKIE KIEROWNICTWO BUDÓW PRZEGLĄDY TECHNICZNE OBIEKTÓW 2) SPRAWDZAJĄCY: MGR INś. JERZY BRODALA NR UPR.: 527/74/Kt NR ŚOIA.: SLK/IS/1189/03 UWAGA: Wszelkie zmiany w projekcie wymagają pisemnej zgody autora projektu. NIP ; REGON KONTO: PKO BP S.A

2 Projekt architektoniczno - budowlany nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola instalacja wentylacji i klimatyzacji Spis treści 1. PODSTAWA OPRACOWANIA 3 2. ZAKRES OPRACOWANIA 3 3. OPIS TECHNICZNY WENTYLACJA MECHANICZNA CENTRALA WENTYLACJA HALLU I POMIESZCZEŃ BIUROWYCH WENTYLATOR W2 WYWIEW Z WC SPRZĄTACZEK WENTYLATOR W3 WYWIEW Z SANITARIATÓW WENTYLATOR W4 WYWIEW Z POM. TECHNICZNEGO WENTYLATOR W5 WYWIEW Z POM. TRAFO WENTYLATOR W6 WYWIEW Z POM. TECHNICZNEGO PODŁĄCZENIE NAGRZEWNICY CENTRALI WENTYLACYJNEJ PODŁĄCZENIE CHŁODNICY CENTRALI WENTYLACYJNEJ WYKAZ POMIESZCZEŃ WENTYLOWANYCH KLIMATYZACJA AGREGAT CHŁODNICZY JEDNOSTKI WEWNĘTRZNE KLIMATYZACJI PRZEWODY FREONOWE WYTYCZNE BHP I PPOŻ UWAGI KOŃCOWE 9 1

3 Projekt architektoniczno - budowlany nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola instalacja wentylacji i klimatyzacji Spis rysunków: IS-3/1 RZUT PARTERU INSTALACJA WENTYLACJI IS-3/2 RZUT I-go PIĘTRA INSTALACJA WENTYLACJI IS-3/3 RZUT II-go PIĘTRA INSTALACJA WENTYLACJI IS-3/4 RZUT DACHU INSTALACJA WENTYLACJI IS-3/5 RZUT PARTERU INSTALACJA KLIMATYZACJI IS-3/6 RZUT I-go PIĘTRA INSTALACJA KLIMATYZACJI IS-3/7 RZUT II-go PIĘTRA INSTALACJA KLIMATYZACJI IS-3/8 RZUT DACHU INSTALACJA KLIMATYZACJI 2

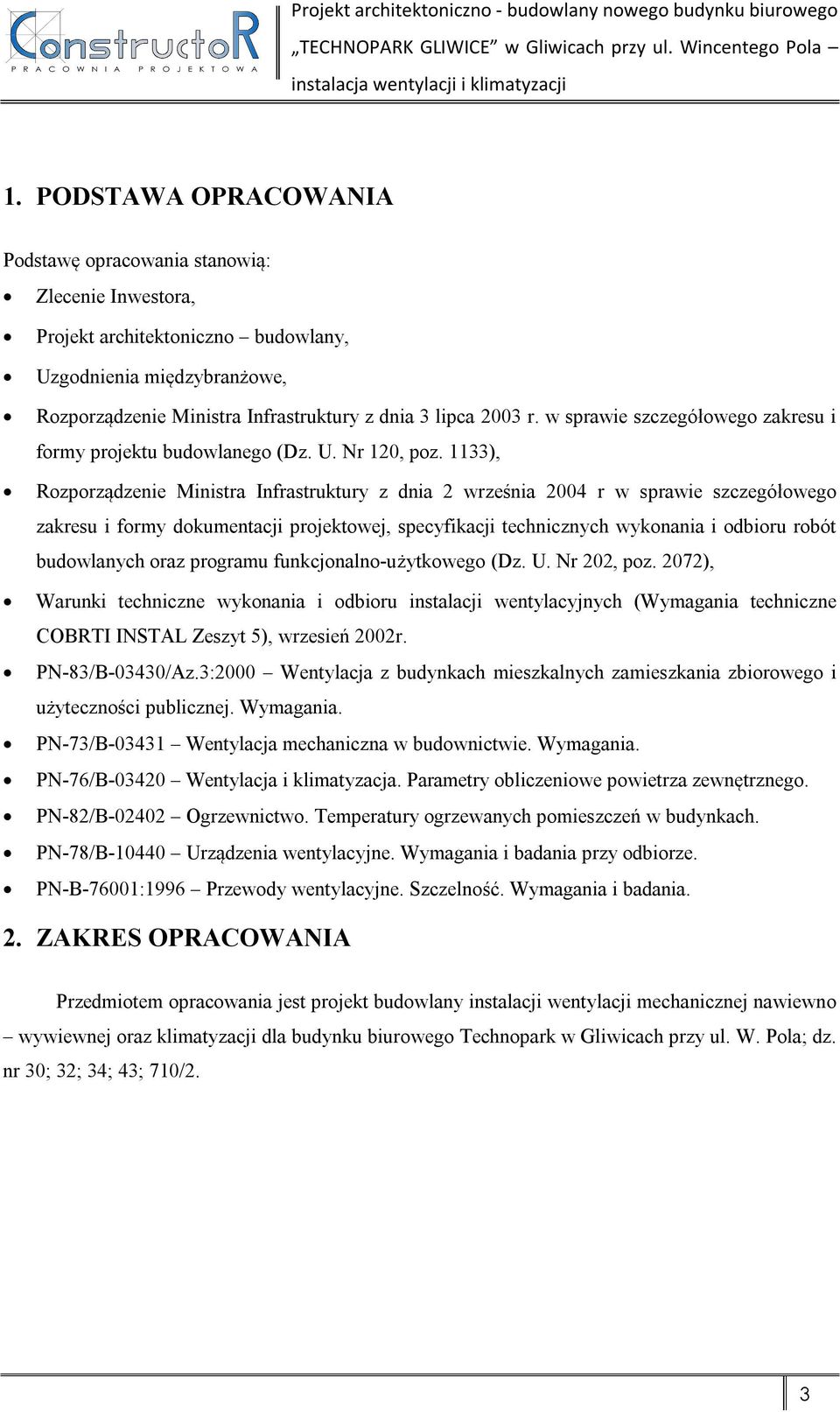

4 Projekt architektoniczno - budowlany nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola instalacja wentylacji i klimatyzacji 1. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: Zlecenie Inwestora, Projekt architektoniczno budowlany, Uzgodnienia międzybranżowe, Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133), Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202, poz. 2072), Warunki techniczne wykonania i odbioru instalacji wentylacyjnych (Wymagania techniczne COBRTI INSTAL Zeszyt 5), wrzesień 2002r. PN-83/B-03430/Az.3:2000 Wentylacja z budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. PN-73/B Wentylacja mechaniczna w budownictwie. Wymagania. PN-76/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewnętrznego. PN-82/B Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń w budynkach. PN-78/B Urządzenia wentylacyjne. Wymagania i badania przy odbiorze. PN-B-76001:1996 Przewody wentylacyjne. Szczelność. Wymagania i badania. 2. ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt budowlany instalacji wentylacji mechanicznej nawiewno wywiewnej oraz klimatyzacji dla budynku biurowego Technopark w Gliwicach przy ul. W. Pola; dz. nr 30; 32; 34; 43; 710/2. 3

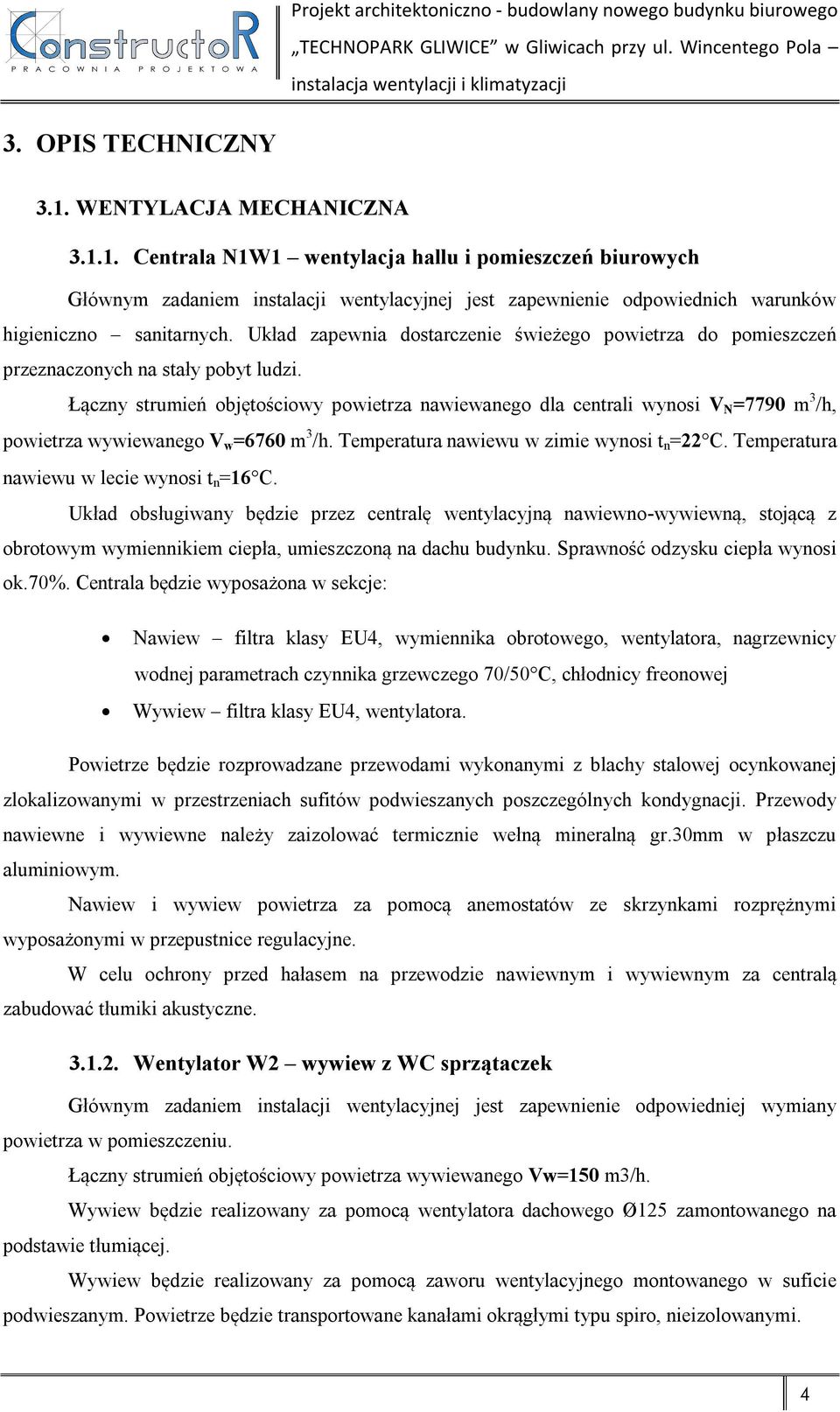

5 Projekt architektoniczno - budowlany nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola instalacja wentylacji i klimatyzacji 3. OPIS TECHNICZNY 3.1. WENTYLACJA MECHANICZNA Centrala wentylacja hallu i pomieszczeń biurowych Głównym zadaniem instalacji wentylacyjnej jest zapewnienie odpowiednich warunków higieniczno sanitarnych. Układ zapewnia dostarczenie świeżego powietrza do pomieszczeń przeznaczonych na stały pobyt ludzi. Łączny strumień objętościowy powietrza nawiewanego dla centrali wynosi V N =7790 m 3 /h, powietrza wywiewanego V w =6760 m 3 /h. Temperatura nawiewu w zimie wynosi t n =22C. Temperatura nawiewu w lecie wynosi t n =16C. Układ obsługiwany będzie przez centralę wentylacyjną nawiewno-wywiewną, stojącą z obrotowym wymiennikiem ciepła, umieszczoną na dachu budynku. Sprawność odzysku ciepła wynosi ok.70%. Centrala będzie wyposażona w sekcje: Nawiew filtra klasy EU4, wymiennika obrotowego, wentylatora, nagrzewnicy wodnej parametrach czynnika grzewczego 70/50C, chłodnicy freonowej Wywiew filtra klasy EU4, wentylatora. Powietrze będzie rozprowadzane przewodami wykonanymi z blachy stalowej ocynkowanej zlokalizowanymi w przestrzeniach sufitów podwieszanych poszczególnych kondygnacji. Przewody nawiewne i wywiewne należy zaizolować termicznie wełną mineralną gr.30mm w płaszczu aluminiowym. Nawiew i wywiew powietrza za pomocą anemostatów ze skrzynkami rozprężnymi wyposażonymi w przepustnice regulacyjne. W celu ochrony przed hałasem na przewodzie nawiewnym i wywiewnym za centralą zabudować tłumiki akustyczne Wentylator W2 wywiew z WC sprzątaczek Głównym zadaniem instalacji wentylacyjnej jest zapewnienie odpowiedniej wymiany powietrza w pomieszczeniu. Łączny strumień objętościowy powietrza wywiewanego Vw=150 m3/h. Wywiew będzie realizowany za pomocą wentylatora dachowego Ø125 zamontowanego na podstawie tłumiącej. Wywiew będzie realizowany za pomocą zaworu wentylacyjnego montowanego w suficie podwieszanym. Powietrze będzie transportowane kanałami okrągłymi typu spiro, nieizolowanymi. 4

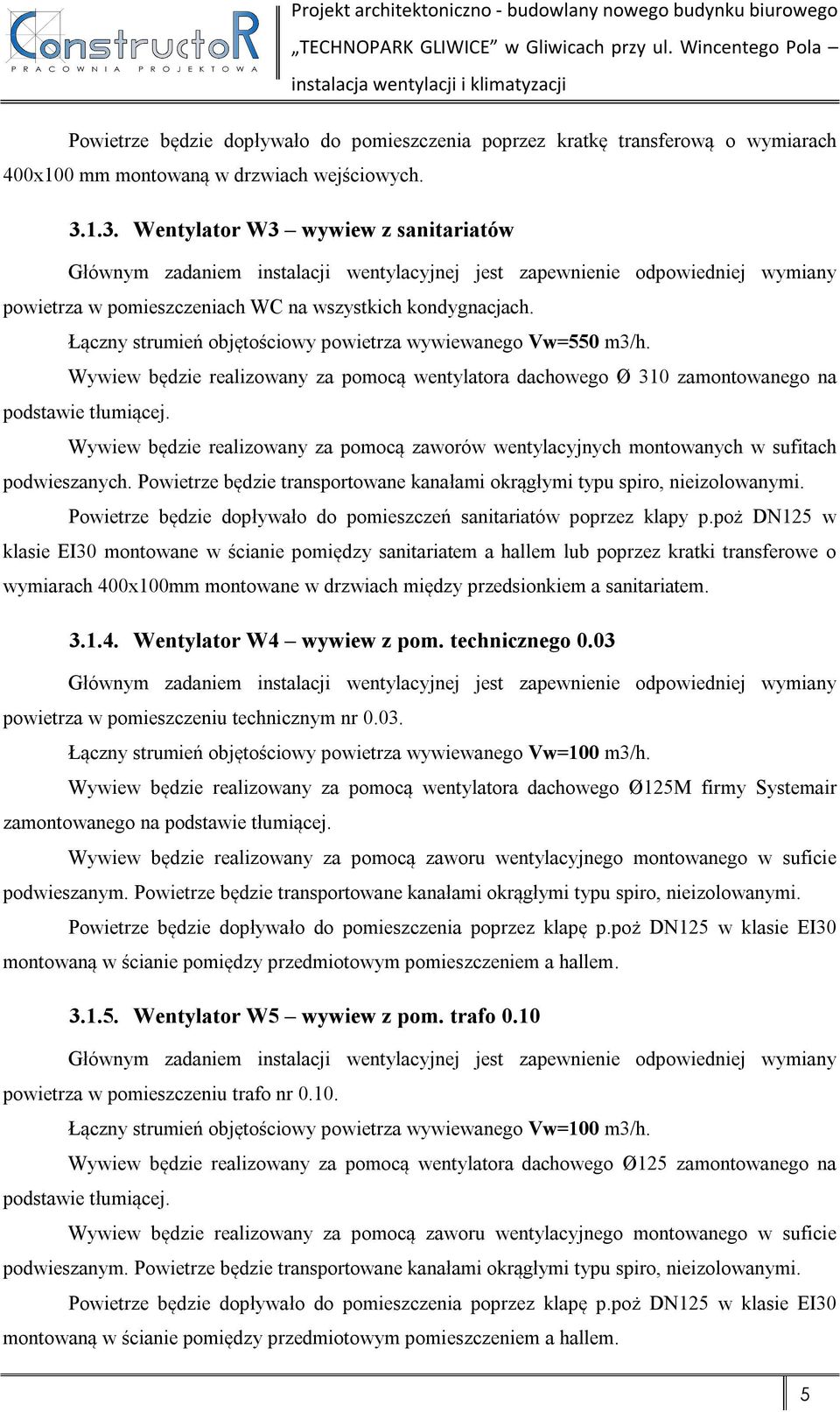

6 Projekt architektoniczno - budowlany nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola instalacja wentylacji i klimatyzacji Powietrze będzie dopływało do pomieszczenia poprzez kratkę transferową o wymiarach 400x100 mm montowaną w drzwiach wejściowych Wentylator W3 wywiew z sanitariatów Głównym zadaniem instalacji wentylacyjnej jest zapewnienie odpowiedniej wymiany powietrza w pomieszczeniach WC na wszystkich kondygnacjach. Łączny strumień objętościowy powietrza wywiewanego Vw=550 m3/h. Wywiew będzie realizowany za pomocą wentylatora dachowego Ø 310 zamontowanego na podstawie tłumiącej. Wywiew będzie realizowany za pomocą zaworów wentylacyjnych montowanych w sufitach podwieszanych. Powietrze będzie transportowane kanałami okrągłymi typu spiro, nieizolowanymi. Powietrze będzie dopływało do pomieszczeń sanitariatów poprzez klapy p.poż DN125 w klasie EI30 montowane w ścianie pomiędzy sanitariatem a hallem lub poprzez kratki transferowe o wymiarach 400x100mm montowane w drzwiach między przedsionkiem a sanitariatem Wentylator W4 wywiew z pom. technicznego 0.03 Głównym zadaniem instalacji wentylacyjnej jest zapewnienie odpowiedniej wymiany powietrza w pomieszczeniu technicznym nr Łączny strumień objętościowy powietrza wywiewanego Vw=100 m3/h. Wywiew będzie realizowany za pomocą wentylatora dachowego Ø125M firmy Systemair zamontowanego na podstawie tłumiącej. Wywiew będzie realizowany za pomocą zaworu wentylacyjnego montowanego w suficie podwieszanym. Powietrze będzie transportowane kanałami okrągłymi typu spiro, nieizolowanymi. Powietrze będzie dopływało do pomieszczenia poprzez klapę p.poż DN125 w klasie EI30 montowaną w ścianie pomiędzy przedmiotowym pomieszczeniem a hallem Wentylator W5 wywiew z pom. trafo 0.10 Głównym zadaniem instalacji wentylacyjnej jest zapewnienie odpowiedniej wymiany powietrza w pomieszczeniu trafo nr Łączny strumień objętościowy powietrza wywiewanego Vw=100 m3/h. Wywiew będzie realizowany za pomocą wentylatora dachowego Ø125 zamontowanego na podstawie tłumiącej. Wywiew będzie realizowany za pomocą zaworu wentylacyjnego montowanego w suficie podwieszanym. Powietrze będzie transportowane kanałami okrągłymi typu spiro, nieizolowanymi. Powietrze będzie dopływało do pomieszczenia poprzez klapę p.poż DN125 w klasie EI30 montowaną w ścianie pomiędzy przedmiotowym pomieszczeniem a hallem. 5

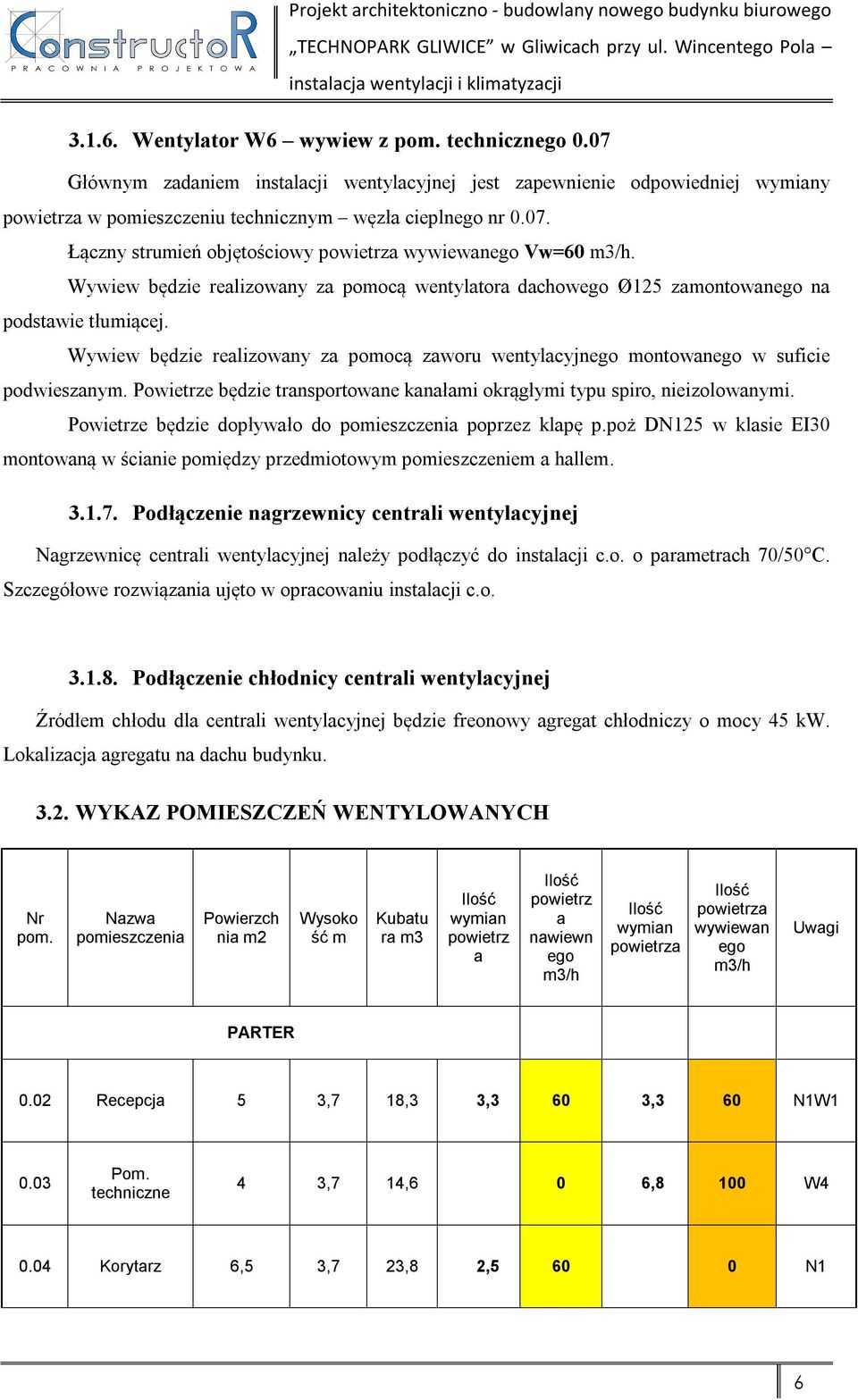

7 Projekt architektoniczno - budowlany nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola instalacja wentylacji i klimatyzacji Wentylator W6 wywiew z pom. technicznego 0.07 Głównym zadaniem instalacji wentylacyjnej jest zapewnienie odpowiedniej wymiany powietrza w pomieszczeniu technicznym węzła cieplnego nr Łączny strumień objętościowy powietrza wywiewanego Vw=60 m3/h. Wywiew będzie realizowany za pomocą wentylatora dachowego Ø125 zamontowanego na podstawie tłumiącej. Wywiew będzie realizowany za pomocą zaworu wentylacyjnego montowanego w suficie podwieszanym. Powietrze będzie transportowane kanałami okrągłymi typu spiro, nieizolowanymi. Powietrze będzie dopływało do pomieszczenia poprzez klapę p.poż DN125 w klasie EI30 montowaną w ścianie pomiędzy przedmiotowym pomieszczeniem a hallem Podłączenie nagrzewnicy centrali wentylacyjnej Nagrzewnicę centrali wentylacyjnej należy podłączyć do instalacji c.o. o parametrach 70/50 C. Szczegółowe rozwiązania ujęto w opracowaniu instalacji c.o Podłączenie chłodnicy centrali wentylacyjnej Źródłem chłodu dla centrali wentylacyjnej będzie freonowy agregat chłodniczy o mocy 45 kw. Lokalizacja agregatu na dachu budynku WYKAZ POMIESZCZEŃ WENTYLOWANYCH Nr pom. Nazwa pomieszczenia Powierzch nia m2 Wysoko ść m Kubatu ra m3 Ilość wymian powietrz a Ilość powietrz a nawiewn ego m3/h Ilość wymian powietrza Ilość powietrza wywiewan ego m3/h Uwagi PARTER 0.02 Recepcja 5 3,7 18,3 3,3 60 3, Pom. techniczne 4 3,7 14,6 0 6,8 100 W Korytarz 6,5 3,7 23,8 2, N1 6

8 Projekt architektoniczno - budowlany nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola instalacja wentylacji i klimatyzacji 0.05 Magazyn sprzątaczek 4,5 3,7 16,5 0 1,2 20 W Szatnia 4,3 3,7 15,7 9, , Pom. Techniczne 8,1 3,7 29,6 0 2,0 60 W Pom. Socjalne 10 3,7 36,6 4, N WC sprzątaczek 3,8 3,7 13,9 0 10,8 150 W Trafo 4,9 3,7 17,9 0 5,6 100 W WC damskie 4,8 3,7 17,6 2,8 50 2,8 50 N1W WC męskie 8 3,7 29,3 3, ,4 100 N1W WC niepełnospraw nych 4,4 3,7 16,1 0 3,1 50 W Hall 93 3,7 340,4 1, , Biuro 55,9 3,7 204,6 2, , Biuro 52,1 3,7 190,7 2, , Biuro 25,7 3,7 94,1 2, , Biuro 61,5 3,7 225,1 1, ,8 400 I PIĘTRO 1.01 Hall 93,00 3,7 340,4 1, , WC damskie 4,80 3,7 17,6 2,8 50 2, WC męskie 8,10 3,7 29,6 3, , WC niepełnospraw nych 4,40 3,7 16,1 0 3, Biuro 41,40 3,7 151,5 2, , Biuro 52,10 3,7 190,7 2, , Biuro 25,70 3,7 94,1 2, , Biuro 51,40 3,7 188,1 2, ,1 400 N1W3 N1W3 W3 7

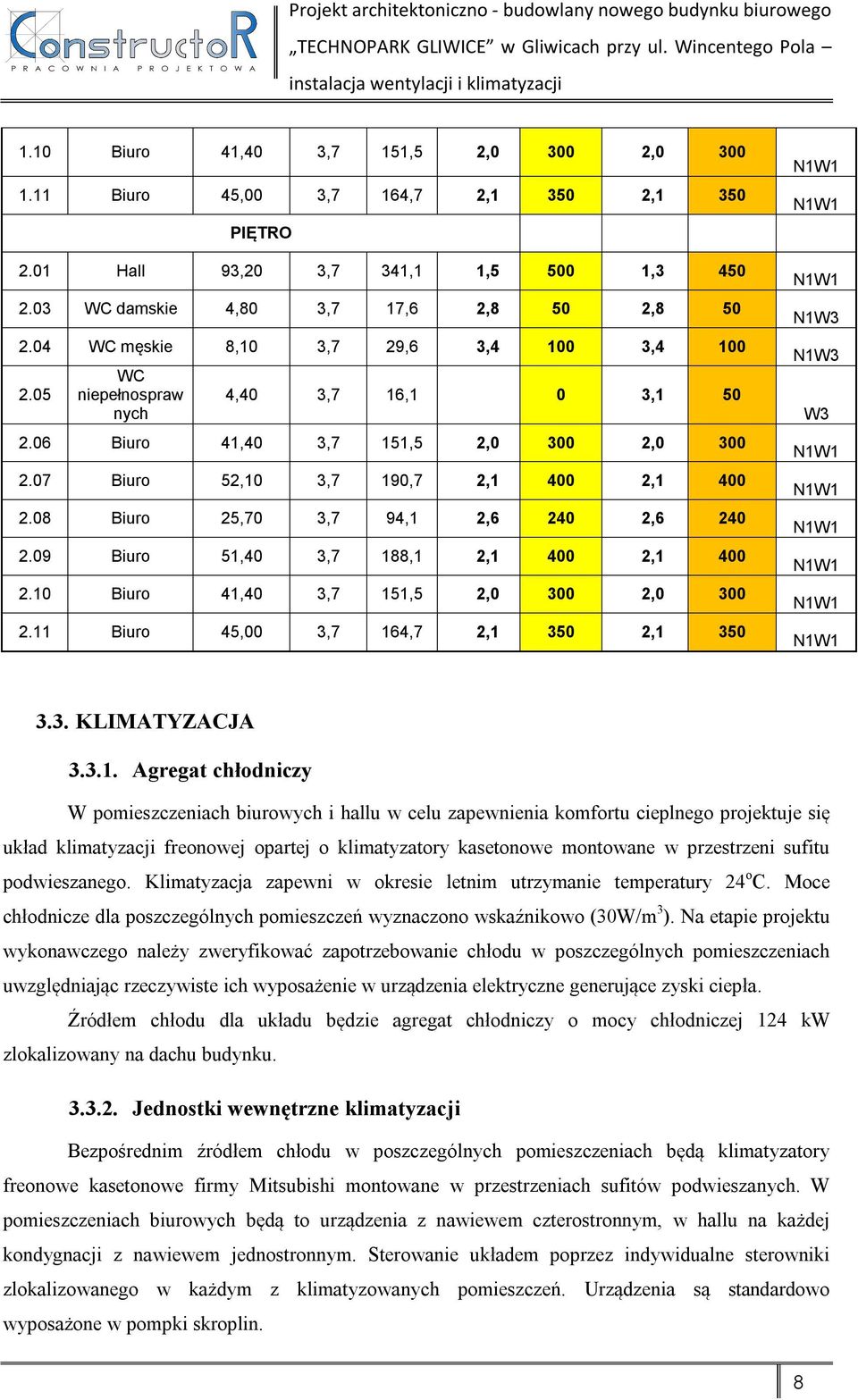

9 Projekt architektoniczno - budowlany nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola instalacja wentylacji i klimatyzacji 1.10 Biuro 41,40 3,7 151,5 2, , Biuro 45,00 3,7 164,7 2, ,1 350 PIĘTRO 2.01 Hall 93,20 3,7 341,1 1, , WC damskie 4,80 3,7 17,6 2,8 50 2, WC męskie 8,10 3,7 29,6 3, , WC niepełnospraw nych 4,40 3,7 16,1 0 3, Biuro 41,40 3,7 151,5 2, , Biuro 52,10 3,7 190,7 2, , Biuro 25,70 3,7 94,1 2, , Biuro 51,40 3,7 188,1 2, , Biuro 41,40 3,7 151,5 2, , Biuro 45,00 3,7 164,7 2, ,1 350 N1W3 N1W3 W KLIMATYZACJA Agregat chłodniczy W pomieszczeniach biurowych i hallu w celu zapewnienia komfortu cieplnego projektuje się układ klimatyzacji freonowej opartej o klimatyzatory kasetonowe montowane w przestrzeni sufitu podwieszanego. Klimatyzacja zapewni w okresie letnim utrzymanie temperatury 24 o C. Moce chłodnicze dla poszczególnych pomieszczeń wyznaczono wskaźnikowo (30W/m 3 ). Na etapie projektu wykonawczego należy zweryfikować zapotrzebowanie chłodu w poszczególnych pomieszczeniach uwzględniając rzeczywiste ich wyposażenie w urządzenia elektryczne generujące zyski ciepła. Źródłem chłodu dla układu będzie agregat chłodniczy o mocy chłodniczej 124 kw zlokalizowany na dachu budynku Jednostki wewnętrzne klimatyzacji Bezpośrednim źródłem chłodu w poszczególnych pomieszczeniach będą klimatyzatory freonowe kasetonowe firmy Mitsubishi montowane w przestrzeniach sufitów podwieszanych. W pomieszczeniach biurowych będą to urządzenia z nawiewem czterostronnym, w hallu na każdej kondygnacji z nawiewem jednostronnym. Sterowanie układem poprzez indywidualne sterowniki zlokalizowanego w każdym z klimatyzowanych pomieszczeń. Urządzenia są standardowo wyposażone w pompki skroplin. 8

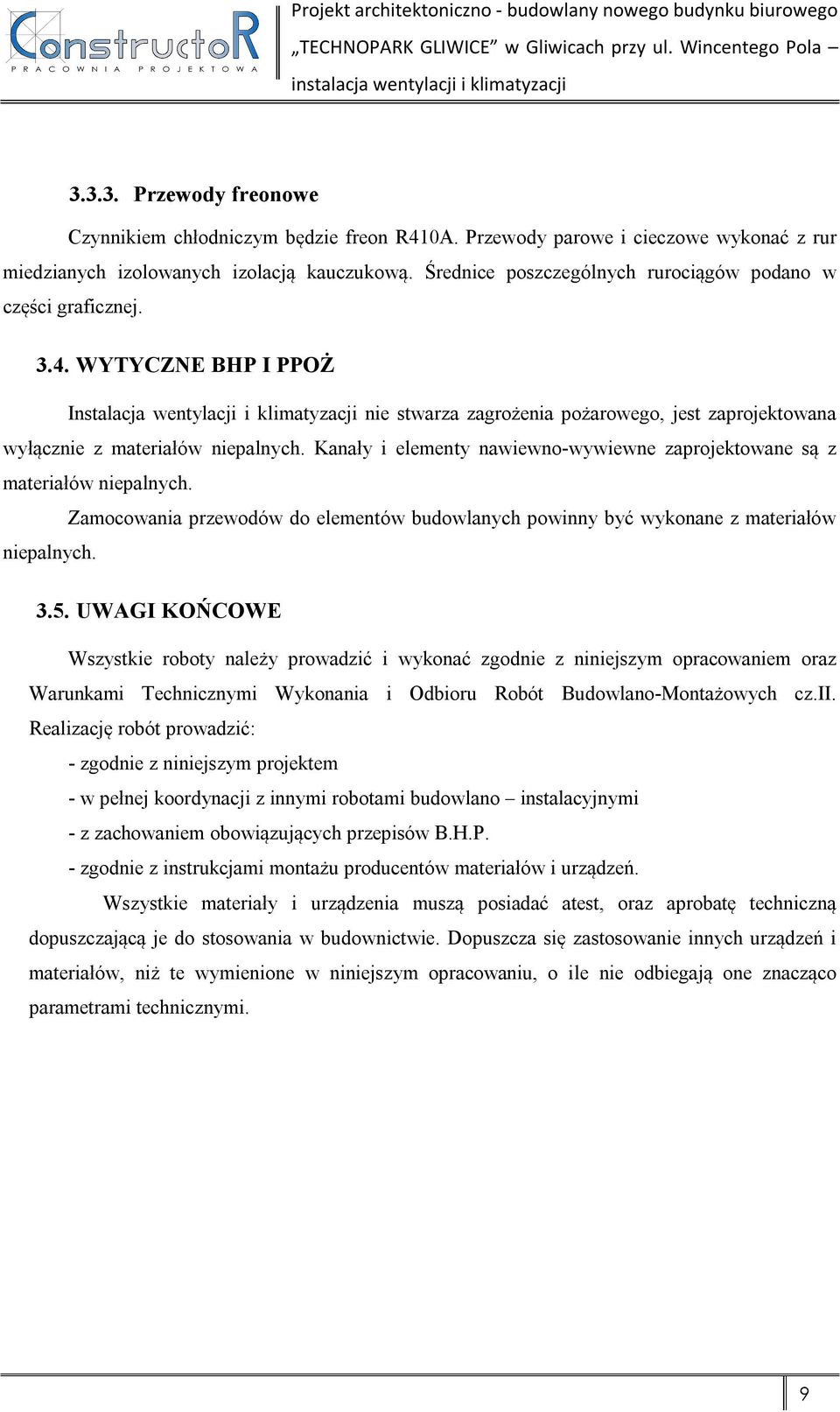

10 Projekt architektoniczno - budowlany nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola instalacja wentylacji i klimatyzacji Przewody freonowe Czynnikiem chłodniczym będzie freon R410A. Przewody parowe i cieczowe wykonać z rur miedzianych izolowanych izolacją kauczukową. Średnice poszczególnych rurociągów podano w części graficznej WYTYCZNE BHP I PPOŻ Instalacja wentylacji i klimatyzacji nie stwarza zagrożenia pożarowego, jest zaprojektowana wyłącznie z materiałów niepalnych. Kanały i elementy nawiewno-wywiewne zaprojektowane są z materiałów niepalnych. Zamocowania przewodów do elementów budowlanych powinny być wykonane z materiałów niepalnych UWAGI KOŃCOWE Wszystkie roboty należy prowadzić i wykonać zgodnie z niniejszym opracowaniem oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych cz.ii. Realizację robót prowadzić: - zgodnie z niniejszym projektem - w pełnej koordynacji z innymi robotami budowlano instalacyjnymi - z zachowaniem obowiązujących przepisów B.H.P. - zgodnie z instrukcjami montażu producentów materiałów i urządzeń. Wszystkie materiały i urządzenia muszą posiadać atest, oraz aprobatę techniczną dopuszczającą je do stosowania w budownictwie. Dopuszcza się zastosowanie innych urządzeń i materiałów, niż te wymienione w niniejszym opracowaniu, o ile nie odbiegają one znacząco parametrami technicznymi. 9

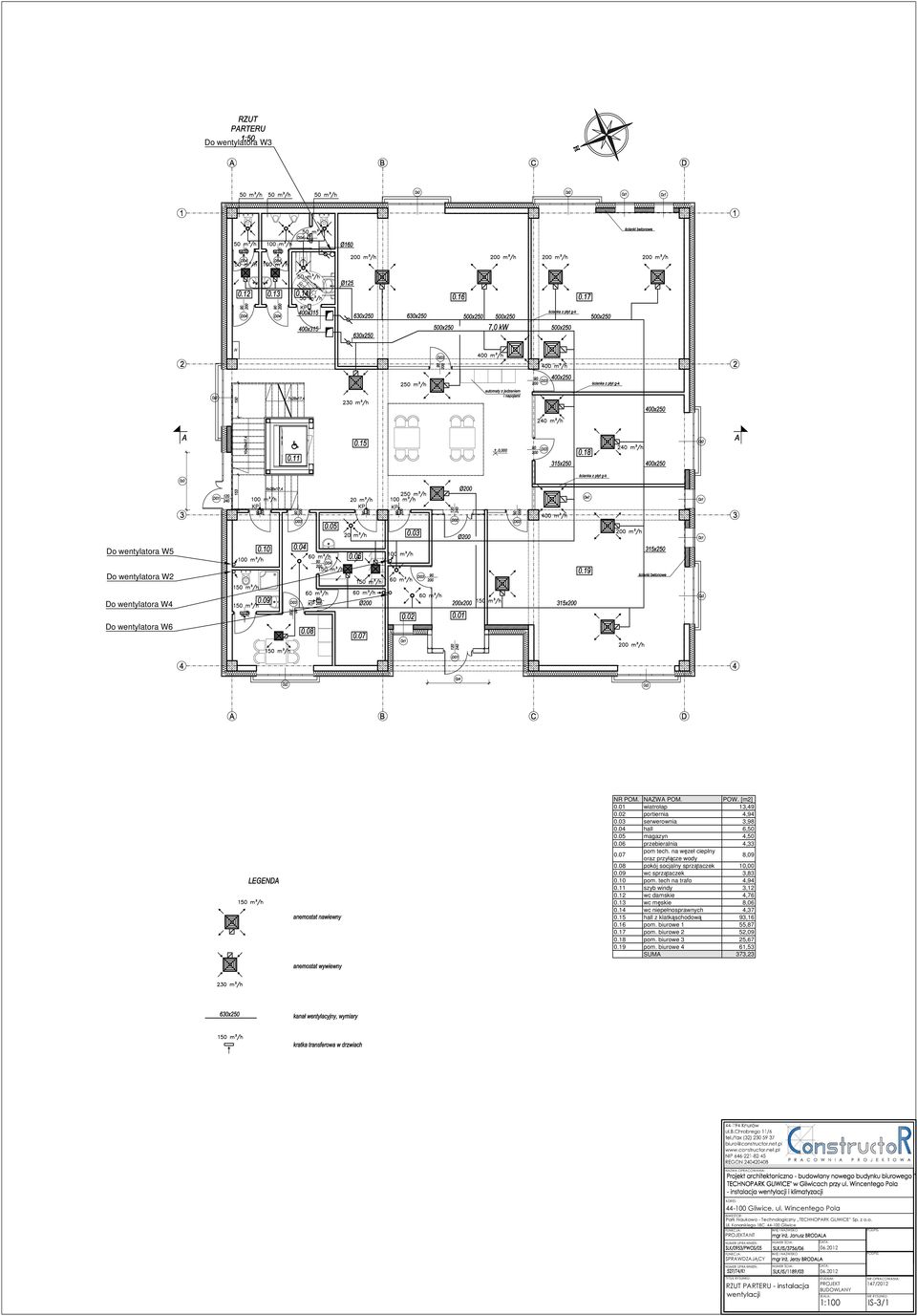

11 Do wentylatora W3 Do wentylatora W5 Do wentylatora W2 Do wentylatora W4 Do wentylatora W6 NR POM. NAZWA POM. POW. [m2] 0.01 wiatrołap 13, portiernia 4, serwerownia 3, hall 6, magazyn 4, przebieralnia 4, pom tech. na węzeł cieplny oraz przyłącze wody 8, pokój socjalny sprzątaczek 10, wc sprzątaczek 3, pom. tech na trafo 4, szyb windy 3, wc damskie 4, wc męskie 8, wc niepełnosprawnych 4, hall z klatkąschodową 93, pom. biurowe 1 55, pom. biurowe 2 52, pom. biurowe 3 25, pom. biurowe 4 61,53 SUMA 373,23 NAZWA OPRACOWANIA: ADRES: Gliwice, ul. Wincentego Pola INWESTOR: Park Naukowo - Technologiczny TECHNOPARK GLIWICE Sp. z o.o. Ul. Konarskiego 18C Gliwice PROJEKTANT SPRAWDZAJĄCY TYTUŁ RYSUNKU: RZUT PARTERU - instalacja wentylacji STUDIUM: PROJEKT BUDOWLANY SKALA: 1:100 NR OPRACOWANIA: 147/2012 NR RYSUNKU: IS-3/1

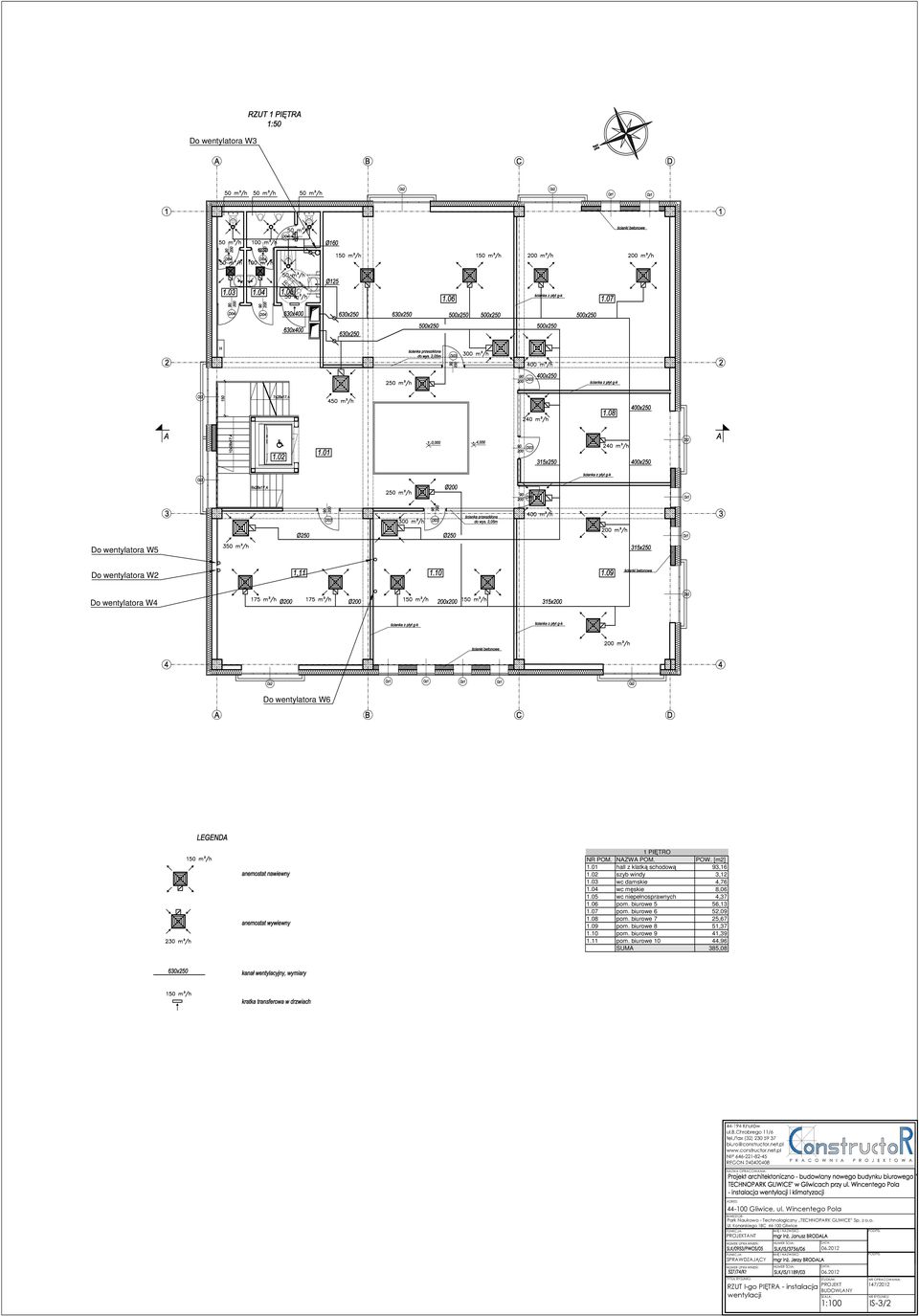

12 Do wentylatora W3 Do wentylatora W5 Do wentylatora W2 Do wentylatora W4 Do wentylatora W6 1 PIĘTRO NR POM. NAZWA POM. POW. [m2] 1.01 hall z klatką schodową 93, szyb windy 3, wc damskie 4, wc męskie 8, wc niepełnosprawnych 4, pom. biurowe 5 56, pom. biurowe 6 52, pom. biurowe 7 25, pom. biurowe 8 51, pom. biurowe 9 41, pom. biurowe 10 44,96 SUMA 385,08 NAZWA OPRACOWANIA: ADRES: Gliwice, ul. Wincentego Pola INWESTOR: Park Naukowo - Technologiczny TECHNOPARK GLIWICE Sp. z o.o. Ul. Konarskiego 18C Gliwice PROJEKTANT SPRAWDZAJĄCY TYTUŁ RYSUNKU: RZUT I-go PIĘTRA - instalacja wentylacji STUDIUM: PROJEKT BUDOWLANY SKALA: 1:100 NR OPRACOWANIA: 147/2012 NR RYSUNKU: IS-3/2

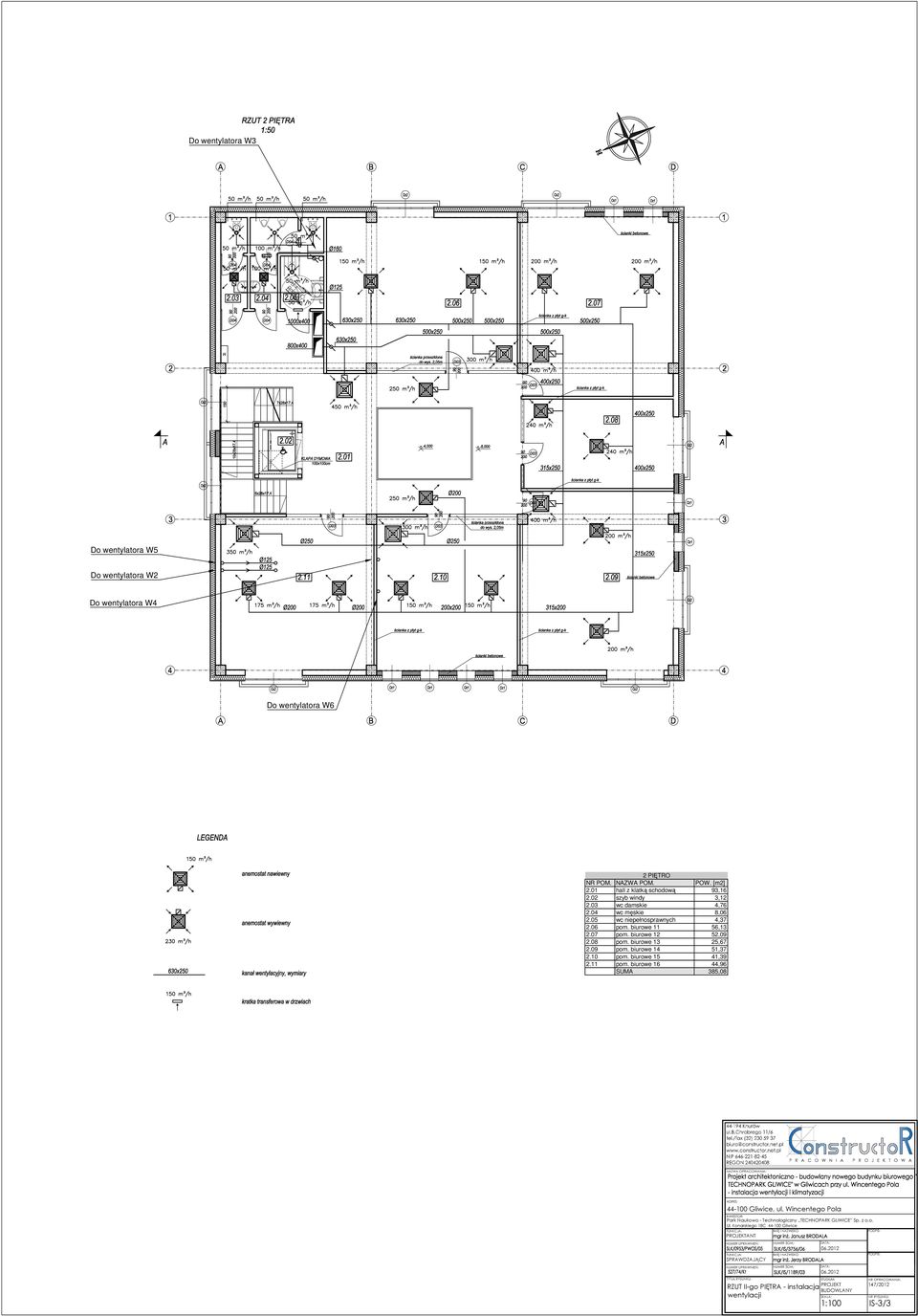

13 Do wentylatora W3 Do wentylatora W5 Do wentylatora W2 Do wentylatora W4 Do wentylatora W6 2 PIĘTRO NR POM. NAZWA POM. POW. [m2] 2.01 hall z klatką schodową 93, szyb windy 3, wc damskie 4, wc męskie 8, wc niepełnosprawnych 4, pom. biurowe 11 56, pom. biurowe 12 52, pom. biurowe 13 25, pom. biurowe 14 51, pom. biurowe 15 41, pom. biurowe 16 44,96 SUMA 385,08 NAZWA OPRACOWANIA: ADRES: Gliwice, ul. Wincentego Pola INWESTOR: Park Naukowo - Technologiczny TECHNOPARK GLIWICE Sp. z o.o. Ul. Konarskiego 18C Gliwice PROJEKTANT SPRAWDZAJĄCY TYTUŁ RYSUNKU: RZUT II-go PIĘTRA - instalacja wentylacji STUDIUM: PROJEKT BUDOWLANY SKALA: 1:100 NR OPRACOWANIA: 147/2012 NR RYSUNKU: IS-3/3

14

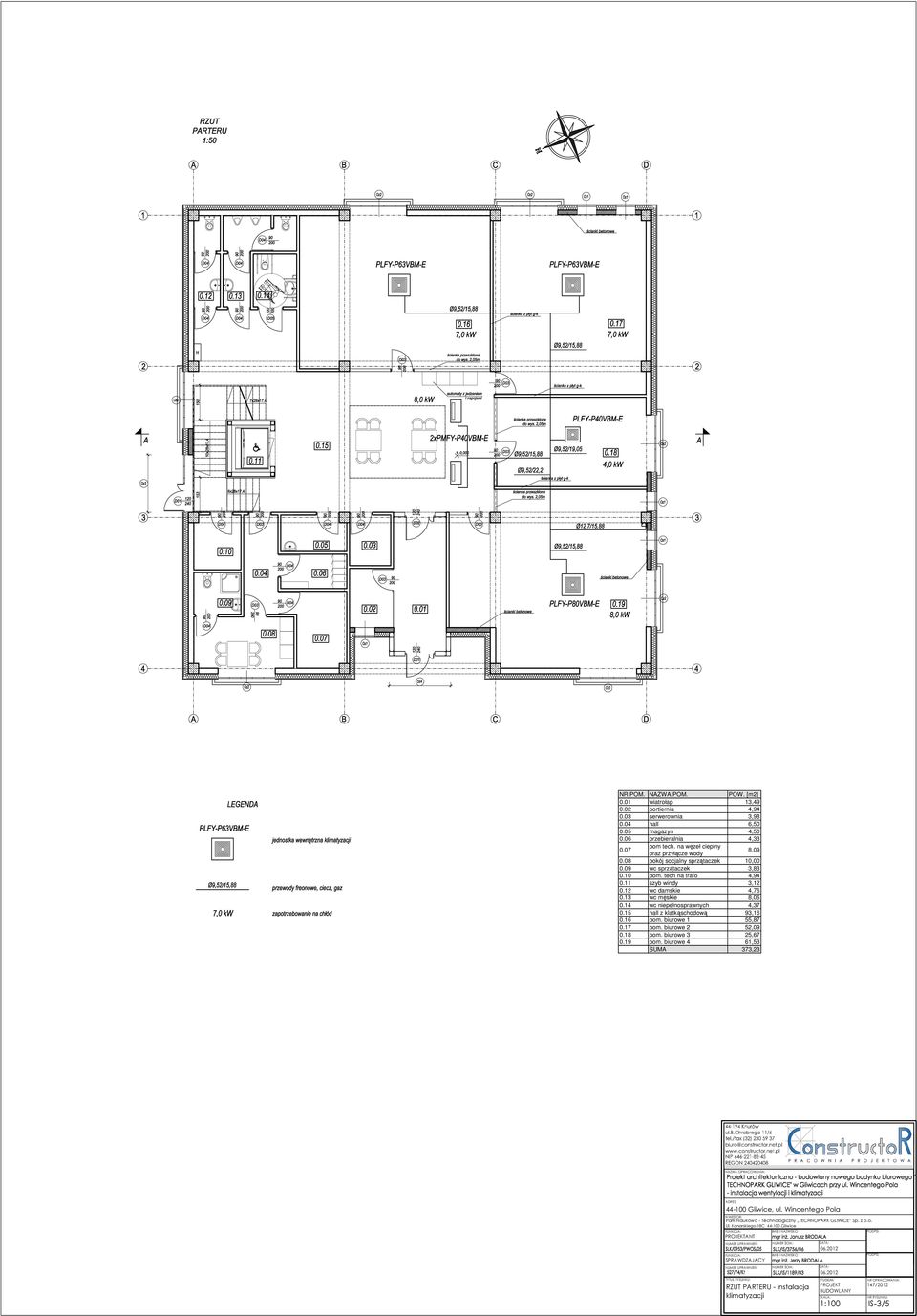

15 NR POM. NAZWA POM. POW. [m2] 0.01 wiatrołap 13, portiernia 4, serwerownia 3, hall 6, magazyn 4, przebieralnia 4, pom tech. na węzeł cieplny oraz przyłącze wody 8, pokój socjalny sprzątaczek 10, wc sprzątaczek 3, pom. tech na trafo 4, szyb windy 3, wc damskie 4, wc męskie 8, wc niepełnosprawnych 4, hall z klatkąschodową 93, pom. biurowe 1 55, pom. biurowe 2 52, pom. biurowe 3 25, pom. biurowe 4 61,53 SUMA 373,23 NAZWA OPRACOWANIA: ADRES: Gliwice, ul. Wincentego Pola INWESTOR: Park Naukowo - Technologiczny TECHNOPARK GLIWICE Sp. z o.o. Ul. Konarskiego 18C Gliwice PROJEKTANT SPRAWDZAJĄCY TYTUŁ RYSUNKU: RZUT PARTERU - instalacja klimatyzacji STUDIUM: PROJEKT BUDOWLANY SKALA: 1:100 NR OPRACOWANIA: 147/2012 NR RYSUNKU: IS-3/5

16 1 PIĘTRO NR POM. NAZWA POM. POW. [m2] 1.01 hall z klatką schodową 93, szyb windy 3, wc damskie 4, wc męskie 8, wc niepełnosprawnych 4, pom. biurowe 5 56, pom. biurowe 6 52, pom. biurowe 7 25, pom. biurowe 8 51, pom. biurowe 9 41, pom. biurowe 10 44,96 SUMA 385,08 NAZWA OPRACOWANIA: ADRES: Gliwice, ul. Wincentego Pola INWESTOR: Park Naukowo - Technologiczny TECHNOPARK GLIWICE Sp. z o.o. Ul. Konarskiego 18C Gliwice PROJEKTANT SPRAWDZAJĄCY TYTUŁ RYSUNKU: RZUT I-go PIĘTRA - instalacja klimatyzacji STUDIUM: PROJEKT BUDOWLANY SKALA: 1:100 NR OPRACOWANIA: 147/2012 NR RYSUNKU: IS-3/6

17 2 PIĘTRO NR POM. NAZWA POM. POW. [m2] 2.01 hall z klatką schodową 93, szyb windy 3, wc damskie 4, wc męskie 8, wc niepełnosprawnych 4, pom. biurowe 11 56, pom. biurowe 12 52, pom. biurowe 13 25, pom. biurowe 14 51, pom. biurowe 15 41, pom. biurowe 16 44,96 SUMA 385,08 NAZWA OPRACOWANIA: ADRES: Gliwice, ul. Wincentego Pola INWESTOR: Park Naukowo - Technologiczny TECHNOPARK GLIWICE Sp. z o.o. Ul. Konarskiego 18C Gliwice PROJEKTANT SPRAWDZAJĄCY TYTUŁ RYSUNKU: RZUT II-go PIĘTRA - instalacja klimatyzacji STUDIUM: PROJEKT BUDOWLANY SKALA: 1:100 NR OPRACOWANIA: 147/2012 NR RYSUNKU: IS-3/7
