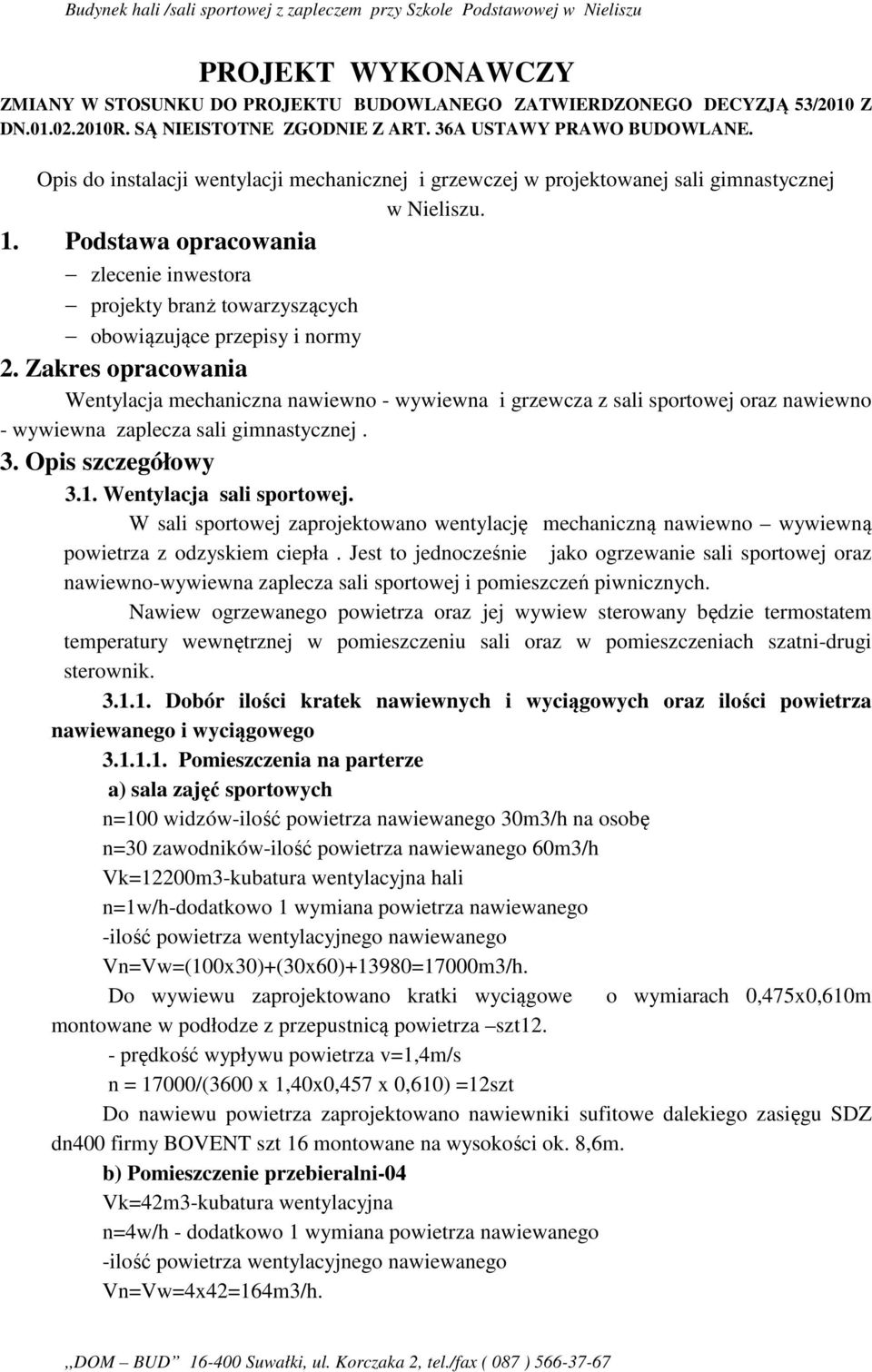

1 PROJEKT WYKONAWCZY ZMIANY W STOSUNKU DO PROJEKTU BUDOWLANEGO ZATWIERDZONEGO DECYZJĄ 53/2010 Z DN R. SĄ NIEISTOTNE ZGODNIE Z ART. 36A USTAWY PRAWO BUDOWLANE. Opis do instalacji wentylacji mechanicznej i grzewczej w projektowanej sali gimnastycznej w Nieliszu. 1. Podstawa opracowania zlecenie inwestora projekty branż towarzyszących obowiązujące przepisy i normy 2. Zakres opracowania Wentylacja mechaniczna nawiewno - wywiewna i grzewcza z sali sportowej oraz nawiewno - wywiewna zaplecza sali gimnastycznej. 3. Opis szczegółowy 3.1. Wentylacja sali sportowej. W sali sportowej zaprojektowano wentylację mechaniczną nawiewno wywiewną powietrza z odzyskiem ciepła. Jest to jednocześnie jako ogrzewanie sali sportowej oraz nawiewno-wywiewna zaplecza sali sportowej i pomieszczeń piwnicznych. Nawiew ogrzewanego powietrza oraz jej wywiew sterowany będzie termostatem temperatury wewnętrznej w pomieszczeniu sali oraz w pomieszczeniach szatni-drugi sterownik Dobór ilości kratek nawiewnych i wyciągowych oraz ilości powietrza nawiewanego i wyciągowego Pomieszczenia na parterze a) sala zajęć sportowych n=100 widzów-ilość powietrza nawiewanego 30m3/h na osobę n=30 zawodników-ilość powietrza nawiewanego 60m3/h Vk=12200m3-kubatura wentylacyjna hali n=1w/h-dodatkowo 1 wymiana powietrza nawiewanego Vn=Vw=(100x30)+(30x60)+13980=17000m3/h. Do wywiewu zaprojektowano kratki wyciągowe o wymiarach 0,475x0,610m montowane w podłodze z przepustnicą powietrza szt12. - prędkość wypływu powietrza v=1,4m/s n = 17000/(3600 x 1,40x0,457 x 0,610) =12szt Do nawiewu powietrza zaprojektowano nawiewniki sufitowe dalekiego zasięgu SDZ dn400 firmy BOVENT szt 16 montowane na wysokości ok. 8,6m. b) Pomieszczenie przebieralni-04 Vk=42m3-kubatura wentylacyjna n=4w/h - dodatkowo 1 wymiana powietrza nawiewanego Vn=Vw=4x42=164m3/h.

2 Do nawiewu powietrza zaprojektowano przez kratki wentylacyjne nawiewne dn 200 lub dn 160 a wywiew poprzez kratkę wywiewną z przepustnicą powietrza dn160mm i dn 200 c) pomieszczenia umywalni 010, 05-2 szt Vk=36m3-kubatura wentylacyjna n=5w/h - dodatkowo 1 wymiana powietrza nawiewanego Vn=Vw=5x36=180m3/h. Do nawiewu powietrza zaprojektowano przez kratki wentylacyjne nawiewne dn 200 lub dn 160 a wywiew poprzez kratkę wywiewną z przepustnicą powietrza dn160mm i dn 200 d) Pomieszczenie przebieralni-09, 013, 08 Vk=84m3-kubatura wentylacyjna n=4w/h - dodatkowo 1 wymiana powietrza nawiewanego Vn=Vw=4x84=336m3/h. Do nawiewu powietrza zaprojektowano przez kratki wentylacyjne nawiewne dn 200 lub dn 160 a wywiew poprzez kratkę wywiewną z przepustnicą powietrza dn160mm i dn 200 f) Pomieszczenie WC-2 SZT Vk=25m3-kubatura wentylacyjna sali n=2w/h - dodatkowo 1 wymiana powietrza nawiewanego Vn=Vw=2x25=50m3/h. Do nawiewu powietrza zaprojektowano przez kratkę na dole drzwi a wywiew za pomocą kratki wywiewnej z przepustnicą powietrza dn125mm g) pomieszczenia gospodarcze-2 szt Ilość powietrza wentylacyjnego nawiewanego i wyciągowego Vn=Vw=40m3/h -nawiew powietrza za pomocą infiltracji poprzez kratkę nawiewną zamontowaną w dolnej części drzwi -wywiew za pomocą wentylacji wywiewnej z kratką wywiewną z przepustnicą powietrza dn125mm h) pomieszczenia komunikacji Ilość powietrza wentylacyjnego nawiewanego i wyciągowego Vn=Vw=382m3/h -nawiew powietrza za pomocą kratki nawiewnej zamontowanej w kanale nawiewnym z przepustnicą powietrza dn 200mm-2 szt -wywiew za pomocą wentylacji wywiewnej z kratką wywiewną z przepustnicą powietrza dn 200mm- 2zt i) Pomieszczenie szatni-15, 16, 17, 18, 19 Vk=26m3-kubatura wentylacyjna n=2w/h - dodatkowo 1 wymiana powietrza nawiewanego Vn=Vw=2x26=52m3/h. Do nawiewu powietrza zaprojektowano przez kratki wentylacyjne nawiewne dn 150 a wywiew poprzez kratkę wywiewną z przepustnicą powietrza dn150mm

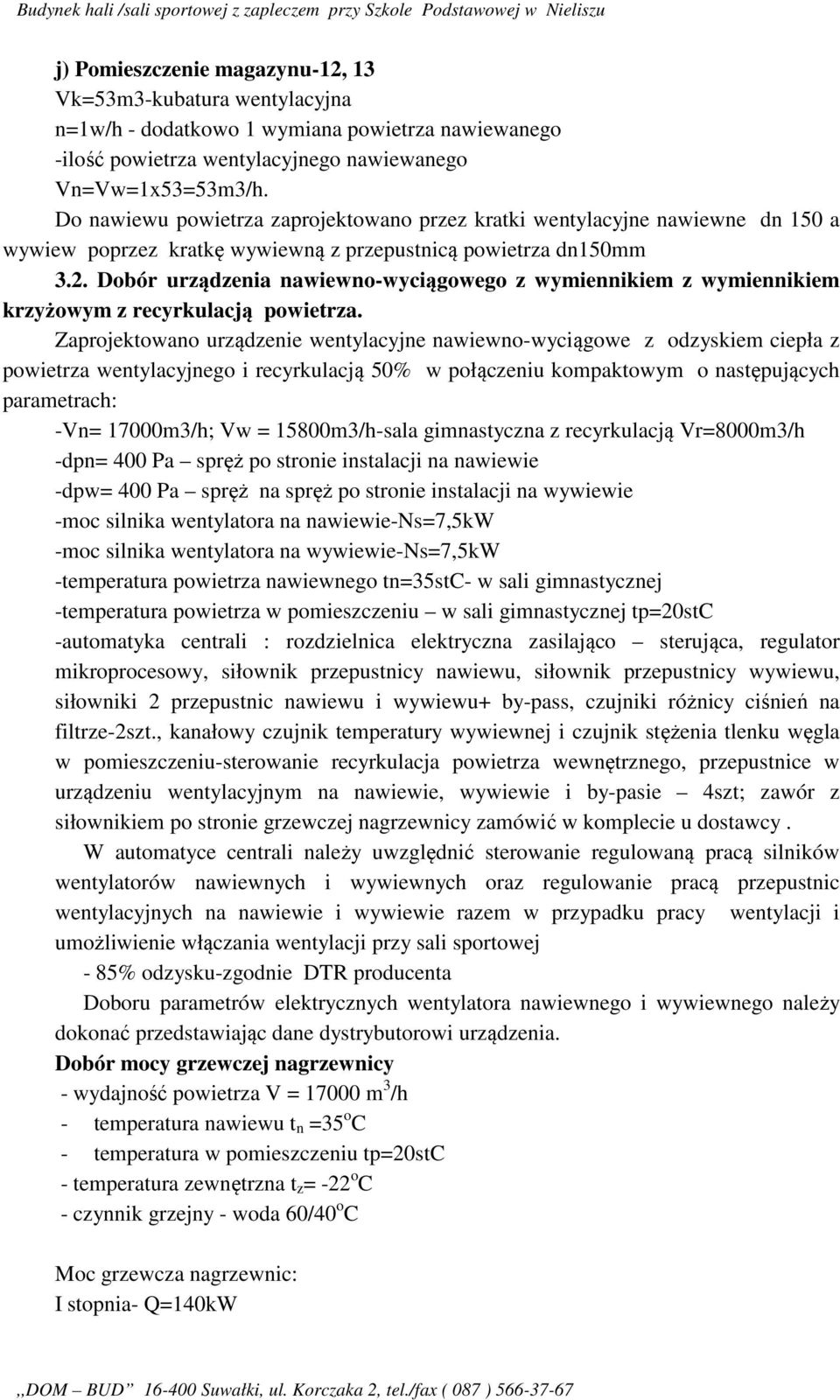

3 j) Pomieszczenie magazynu-12, 13 Vk=53m3-kubatura wentylacyjna n=1w/h - dodatkowo 1 wymiana powietrza nawiewanego Vn=Vw=1x53=53m3/h. Do nawiewu powietrza zaprojektowano przez kratki wentylacyjne nawiewne dn 150 a wywiew poprzez kratkę wywiewną z przepustnicą powietrza dn150mm 3.2. Dobór urządzenia nawiewno-wyciągowego z wymiennikiem z wymiennikiem krzyżowym z recyrkulacją powietrza. Zaprojektowano urządzenie wentylacyjne nawiewno-wyciągowe z odzyskiem ciepła z powietrza wentylacyjnego i recyrkulacją 50% w połączeniu kompaktowym o następujących parametrach: -Vn= 17000m3/h; Vw = 15800m3/h-sala gimnastyczna z recyrkulacją Vr=8000m3/h -dpn= 400 Pa spręż po stronie instalacji na nawiewie -dpw= 400 Pa spręż na spręż po stronie instalacji na wywiewie -moc silnika wentylatora na nawiewie-ns=7,5kw -moc silnika wentylatora na wywiewie-ns=7,5kw -temperatura powietrza nawiewnego tn=35stc- w sali gimnastycznej -temperatura powietrza w pomieszczeniu w sali gimnastycznej tp=20stc -automatyka centrali : rozdzielnica elektryczna zasilająco sterująca, regulator mikroprocesowy, siłownik przepustnicy nawiewu, siłownik przepustnicy wywiewu, siłowniki 2 przepustnic nawiewu i wywiewu+ by-pass, czujniki różnicy ciśnień na filtrze-2szt., kanałowy czujnik temperatury wywiewnej i czujnik stężenia tlenku węgla w pomieszczeniu-sterowanie recyrkulacja powietrza wewnętrznego, przepustnice w urządzeniu wentylacyjnym na nawiewie, wywiewie i by-pasie 4szt; zawór z siłownikiem po stronie grzewczej nagrzewnicy zamówić w komplecie u dostawcy. W automatyce centrali należy uwzględnić sterowanie regulowaną pracą silników wentylatorów nawiewnych i wywiewnych oraz regulowanie pracą przepustnic wentylacyjnych na nawiewie i wywiewie razem w przypadku pracy wentylacji i umożliwienie włączania wentylacji przy sali sportowej - 85% odzysku-zgodnie DTR producenta Doboru parametrów elektrycznych wentylatora nawiewnego i wywiewnego należy dokonać przedstawiając dane dystrybutorowi urządzenia. Dobór mocy grzewczej nagrzewnicy - wydajność powietrza V = m 3 /h - temperatura nawiewu t n =35 o C - temperatura w pomieszczeniu tp=20stc - temperatura zewnętrzna t z = -22 o C - czynnik grzejny - woda 60/40 o C Moc grzewcza nagrzewnic: I stopnia- Q=140kW

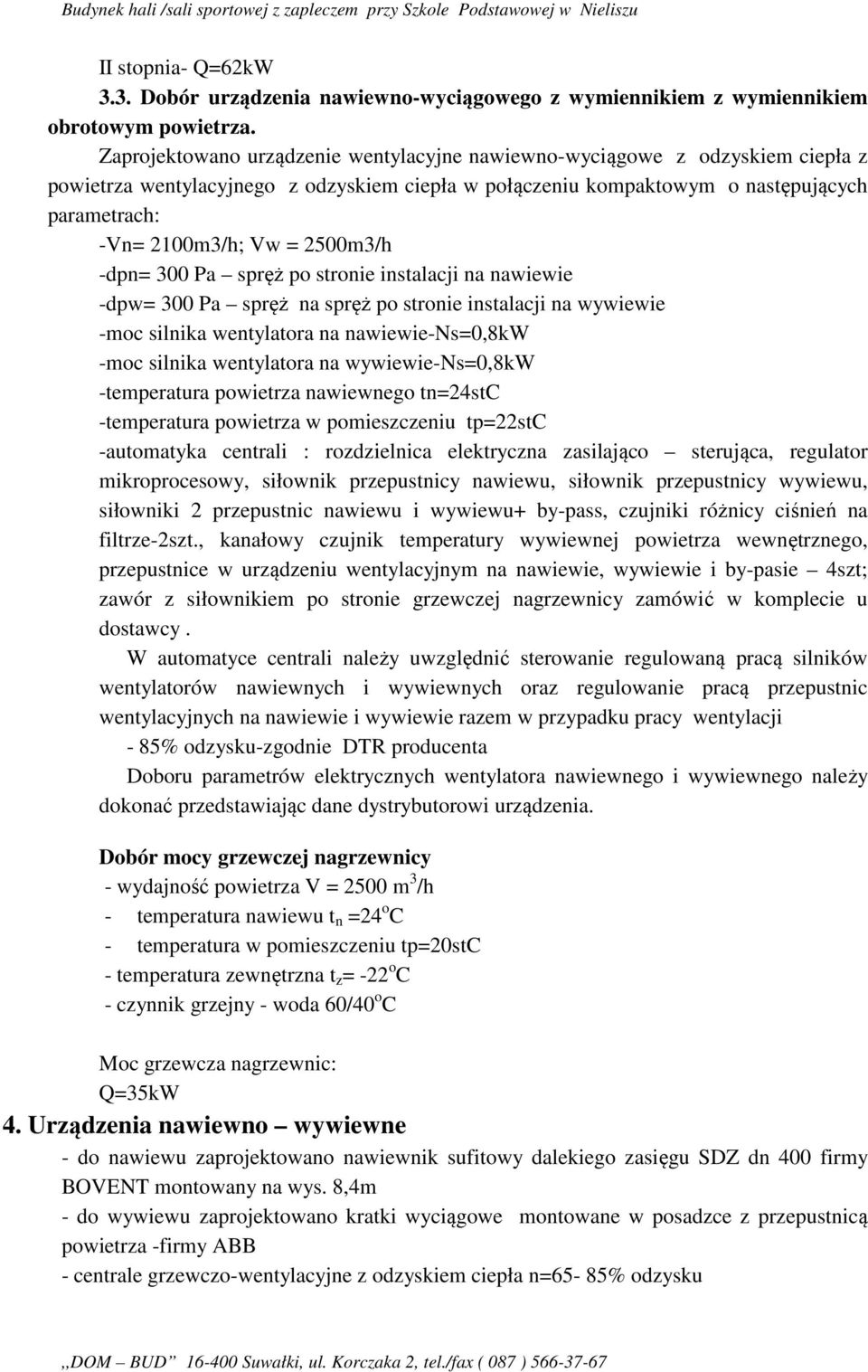

4 II stopnia- Q=62kW 3.3. Dobór urządzenia nawiewno-wyciągowego z wymiennikiem z wymiennikiem obrotowym powietrza. Zaprojektowano urządzenie wentylacyjne nawiewno-wyciągowe z odzyskiem ciepła z powietrza wentylacyjnego z odzyskiem ciepła w połączeniu kompaktowym o następujących parametrach: -Vn= 2100m3/h; Vw = 2500m3/h -dpn= 300 Pa spręż po stronie instalacji na nawiewie -dpw= 300 Pa spręż na spręż po stronie instalacji na wywiewie -moc silnika wentylatora na nawiewie-ns=0,8kw -moc silnika wentylatora na wywiewie-ns=0,8kw -temperatura powietrza nawiewnego tn=24stc -temperatura powietrza w pomieszczeniu tp=22stc -automatyka centrali : rozdzielnica elektryczna zasilająco sterująca, regulator mikroprocesowy, siłownik przepustnicy nawiewu, siłownik przepustnicy wywiewu, siłowniki 2 przepustnic nawiewu i wywiewu+ by-pass, czujniki różnicy ciśnień na filtrze-2szt., kanałowy czujnik temperatury wywiewnej powietrza wewnętrznego, przepustnice w urządzeniu wentylacyjnym na nawiewie, wywiewie i by-pasie 4szt; zawór z siłownikiem po stronie grzewczej nagrzewnicy zamówić w komplecie u dostawcy. W automatyce centrali należy uwzględnić sterowanie regulowaną pracą silników wentylatorów nawiewnych i wywiewnych oraz regulowanie pracą przepustnic wentylacyjnych na nawiewie i wywiewie razem w przypadku pracy wentylacji - 85% odzysku-zgodnie DTR producenta Doboru parametrów elektrycznych wentylatora nawiewnego i wywiewnego należy dokonać przedstawiając dane dystrybutorowi urządzenia. Dobór mocy grzewczej nagrzewnicy - wydajność powietrza V = 2500 m 3 /h - temperatura nawiewu t n =24 o C - temperatura w pomieszczeniu tp=20stc - temperatura zewnętrzna t z = -22 o C - czynnik grzejny - woda 60/40 o C Moc grzewcza nagrzewnic: Q=35kW 4. Urządzenia nawiewno wywiewne - do nawiewu zaprojektowano nawiewnik sufitowy dalekiego zasięgu SDZ dn 400 firmy BOVENT montowany na wys. 8,4m - do wywiewu zaprojektowano kratki wyciągowe montowane w posadzce z przepustnicą powietrza -firmy ABB - centrale grzewczo-wentylacyjne z odzyskiem ciepła n=65-85% odzysku

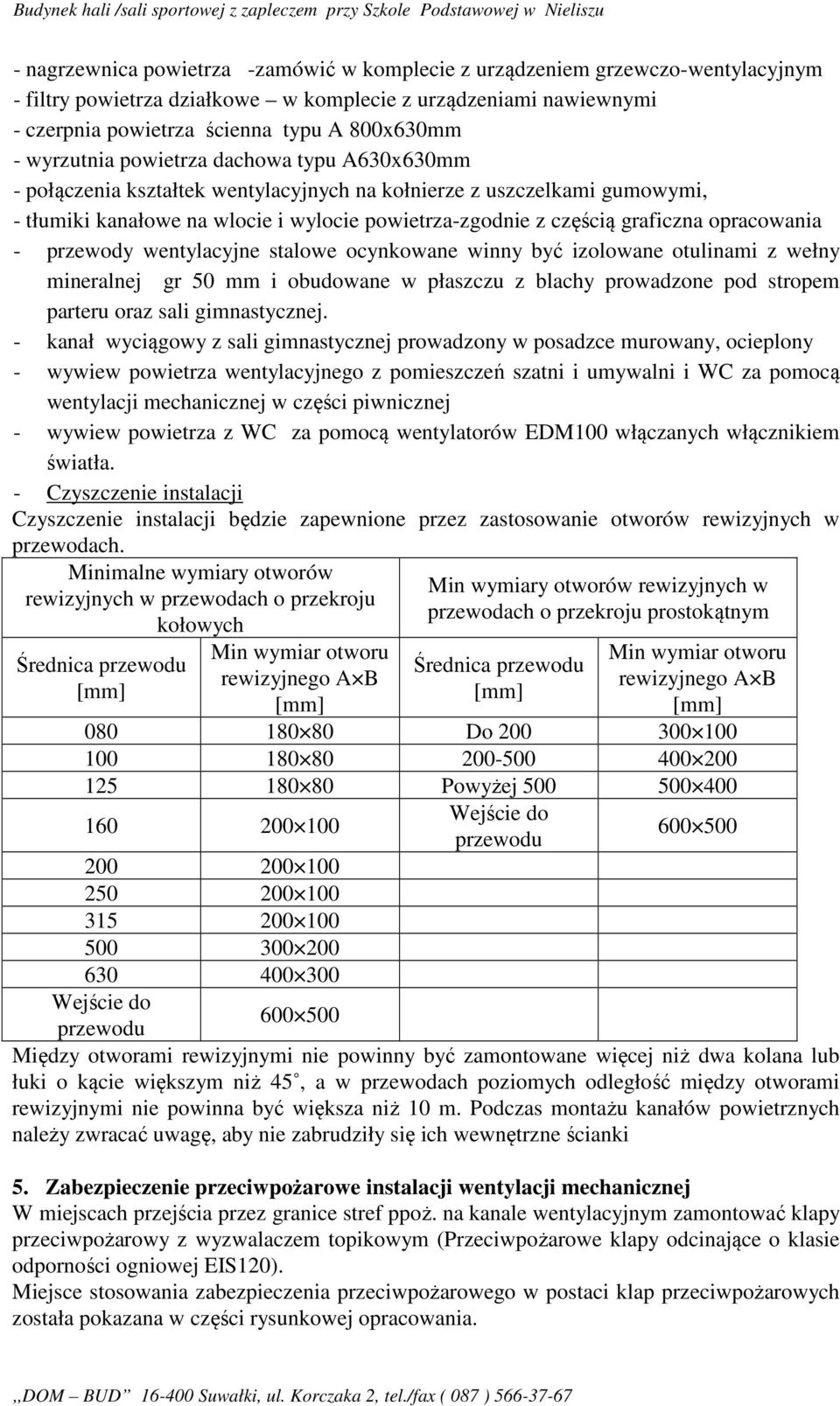

5 - nagrzewnica powietrza -zamówić w komplecie z urządzeniem grzewczo-wentylacyjnym - filtry powietrza działkowe w komplecie z urządzeniami nawiewnymi - czerpnia powietrza ścienna typu A 800x630mm - wyrzutnia powietrza dachowa typu A630x630mm - połączenia kształtek wentylacyjnych na kołnierze z uszczelkami gumowymi, - tłumiki kanałowe na wlocie i wylocie powietrza-zgodnie z częścią graficzna opracowania - przewody wentylacyjne stalowe ocynkowane winny być izolowane otulinami z wełny mineralnej gr 50 mm i obudowane w płaszczu z blachy prowadzone pod stropem parteru oraz sali gimnastycznej. - kanał wyciągowy z sali gimnastycznej prowadzony w posadzce murowany, ocieplony - wywiew powietrza wentylacyjnego z pomieszczeń szatni i umywalni i WC za pomocą wentylacji mechanicznej w części piwnicznej - wywiew powietrza z WC za pomocą wentylatorów EDM100 włączanych włącznikiem światła. - Czyszczenie instalacji Czyszczenie instalacji będzie zapewnione przez zastosowanie otworów rewizyjnych w przewodach. Minimalne wymiary otworów rewizyjnych w przewodach o przekroju kołowych Średnica przewodu Min wymiar otworu rewizyjnego A B Min wymiary otworów rewizyjnych w przewodach o przekroju prostokątnym Średnica przewodu Min wymiar otworu rewizyjnego A B Do Powyżej Wejście do Wejście do przewodu przewodu Między otworami rewizyjnymi nie powinny być zamontowane więcej niż dwa kolana lub łuki o kącie większym niż 45, a w przewodach poziomych odległość między otworami rewizyjnymi nie powinna być większa niż 10 m. Podczas montażu kanałów powietrznych należy zwracać uwagę, aby nie zabrudziły się ich wewnętrzne ścianki 5. Zabezpieczenie przeciwpożarowe instalacji wentylacji mechanicznej W miejscach przejścia przez granice stref ppoż. na kanale wentylacyjnym zamontować klapy przeciwpożarowy z wyzwalaczem topikowym (Przeciwpożarowe klapy odcinające o klasie odporności ogniowej EIS120). Miejsce stosowania zabezpieczenia przeciwpożarowego w postaci klap przeciwpożarowych została pokazana w części rysunkowej opracowania.

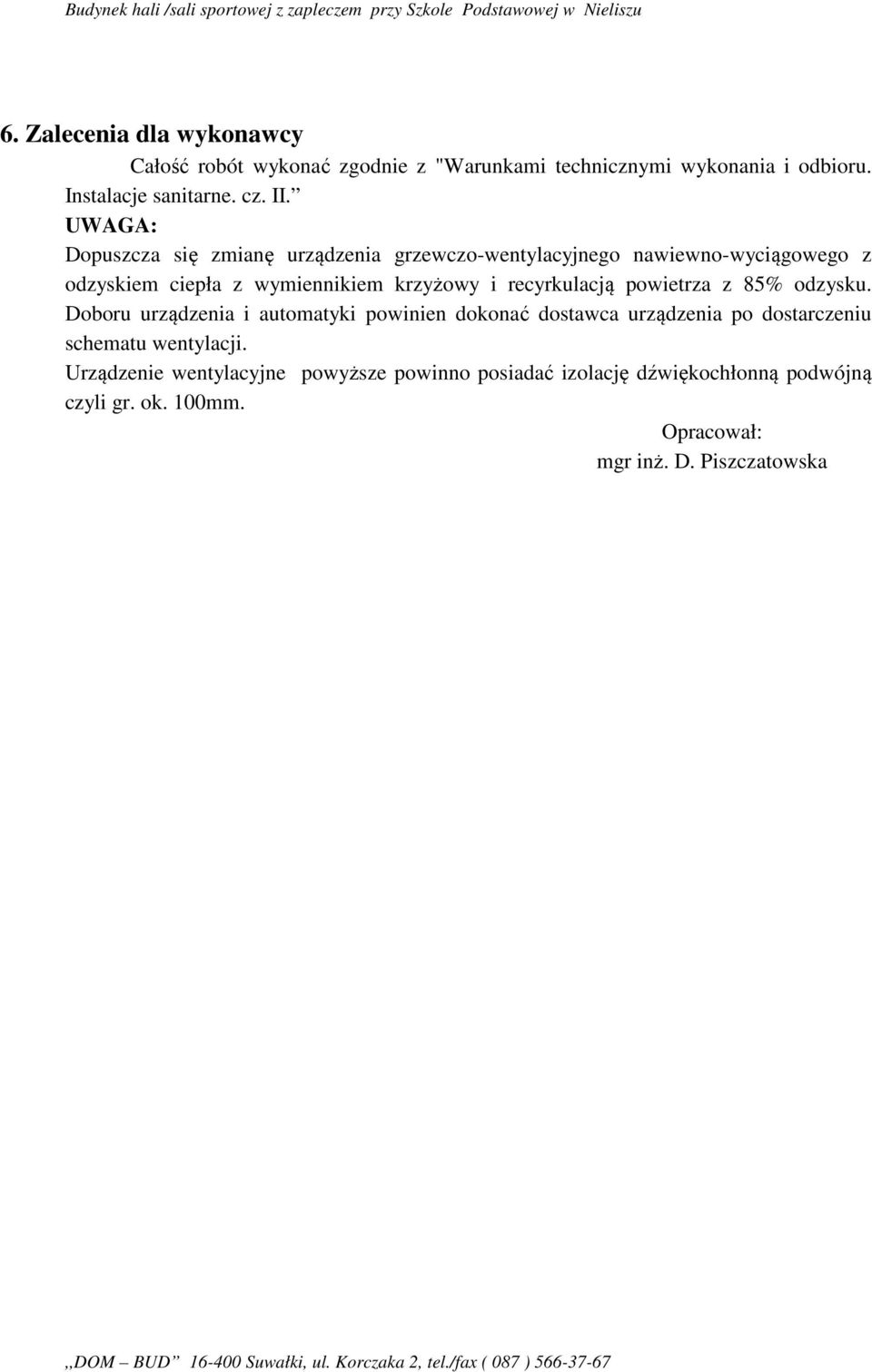

6 6. Zalecenia dla wykonawcy Całość robót wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru. Instalacje sanitarne. cz. II. UWAGA: Dopuszcza się zmianę urządzenia grzewczo-wentylacyjnego nawiewno-wyciągowego z odzyskiem ciepła z wymiennikiem krzyżowy i recyrkulacją powietrza z 85% odzysku. Doboru urządzenia i automatyki powinien dokonać dostawca urządzenia po dostarczeniu schematu wentylacji. Urządzenie wentylacyjne powyższe powinno posiadać izolację dźwiękochłonną podwójną czyli gr. ok. 100mm. Opracował: mgr inż. D. Piszczatowska

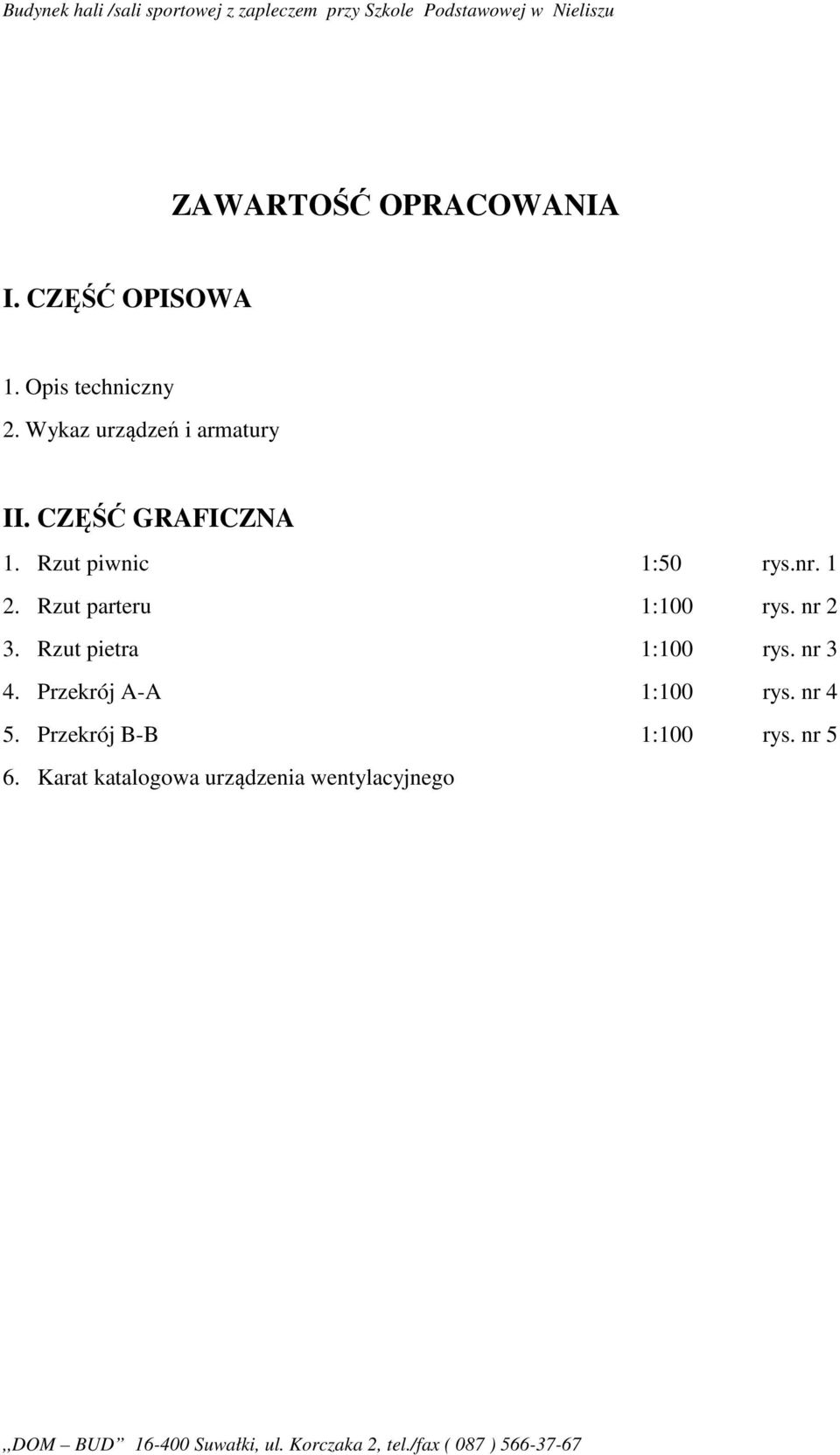

7 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Opis techniczny 2. Wykaz urządzeń i armatury II. CZĘŚĆ GRAFICZNA 1. Rzut piwnic 1:50 rys.nr Rzut parteru 1:100 rys. nr 2 3. Rzut pietra 1:100 rys. nr 3 4. Przekrój A-A 1:100 rys. nr 4 5. Przekrój B-B 1:100 rys. nr 5 6. Karat katalogowa urządzenia wentylacyjnego
