ZAWARTOŚĆ OPRACOWANIA:

Transkrypt

1

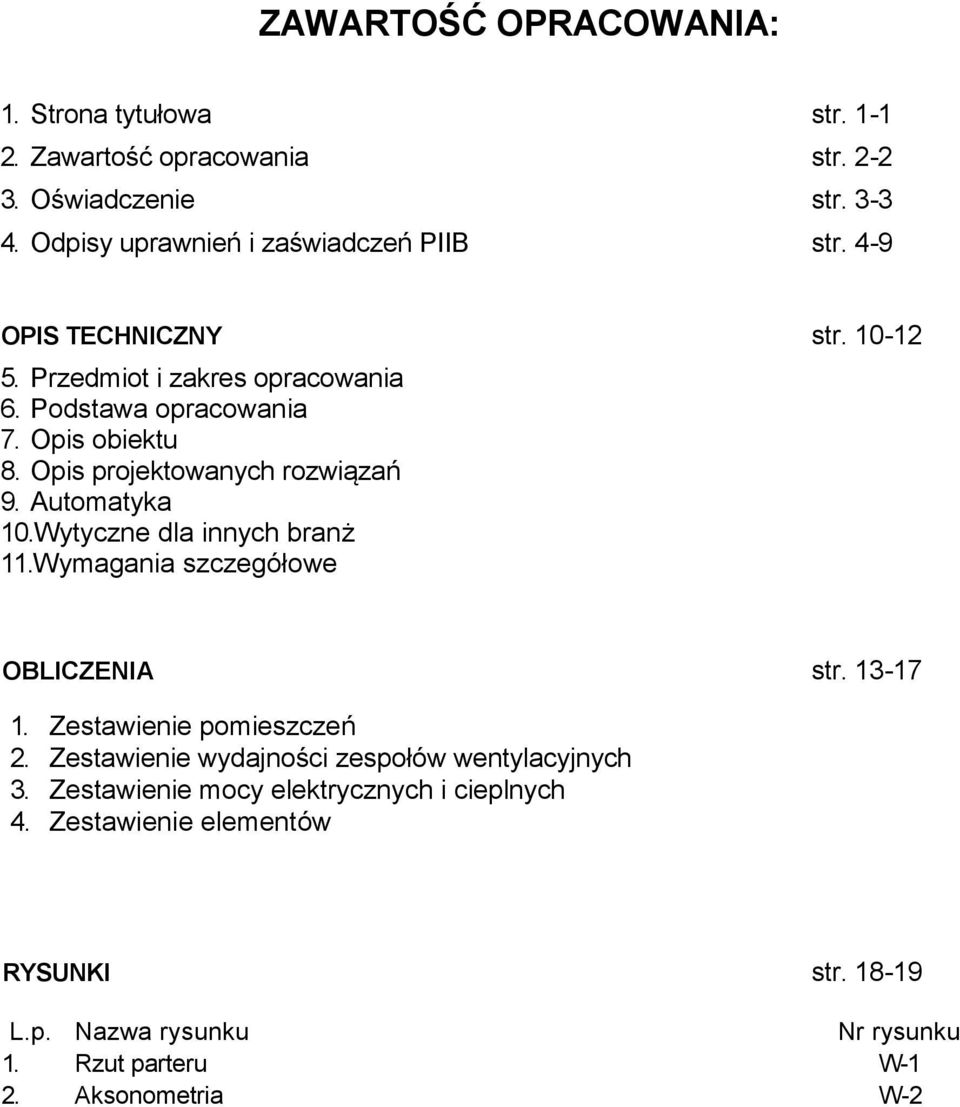

2 ZAWARTOŚĆ OPRACOWANIA: 1. Strona tytułowa str Zawartość opracowania str Oświadczenie str Odpisy uprawnień i zaświadczeń PIIB str. 4-9 OPIS TECHNICZNY str Przedmiot i zakres opracowania 6. Podstawa opracowania 7. Opis obiektu 8. Opis projektowanych rozwiązań 9. Automatyka 10.Wytyczne dla innych branż 11.Wymagania szczegółowe OBLICZENIA str Zestawienie pomieszczeń 2. Zestawienie wydajności zespołów wentylacyjnych 3. Zestawienie mocy elektrycznych i cieplnych 4. Zestawienie elementów RYSUNKI str L.p. Nazwa rysunku Nr rysunku 1. Rzut parteru W-1 2. Aksonometria W-2

3

4

5

6

7

8

9

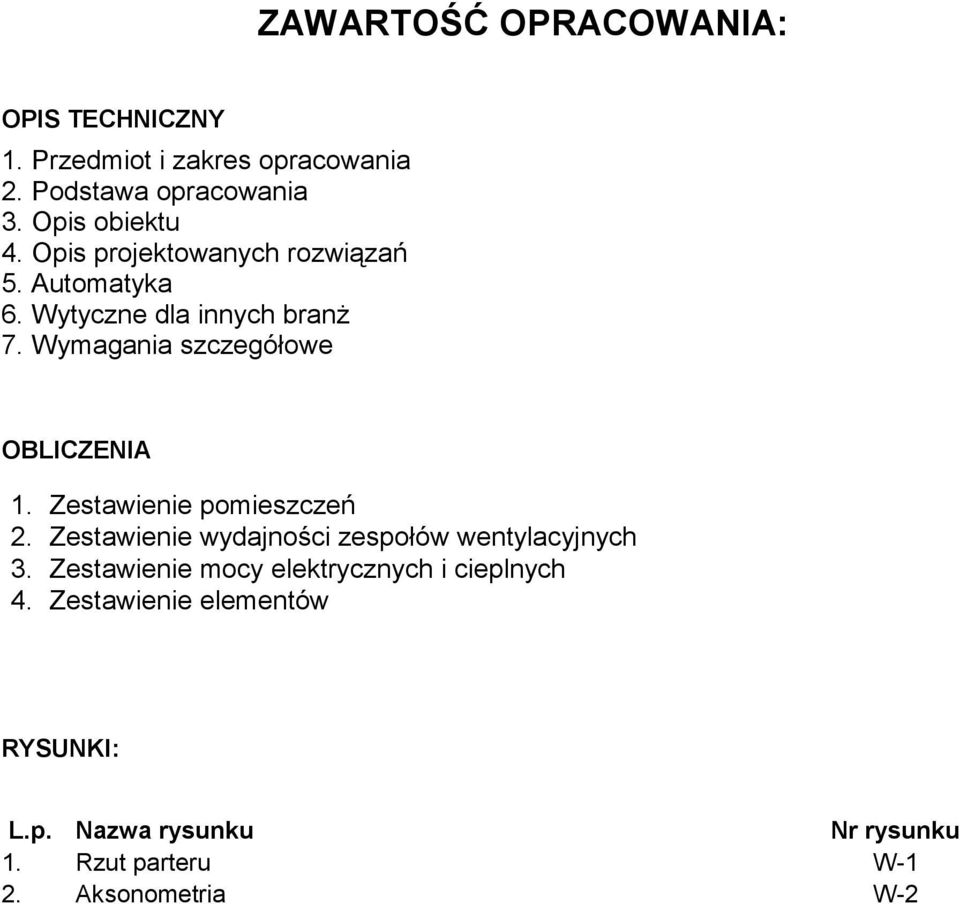

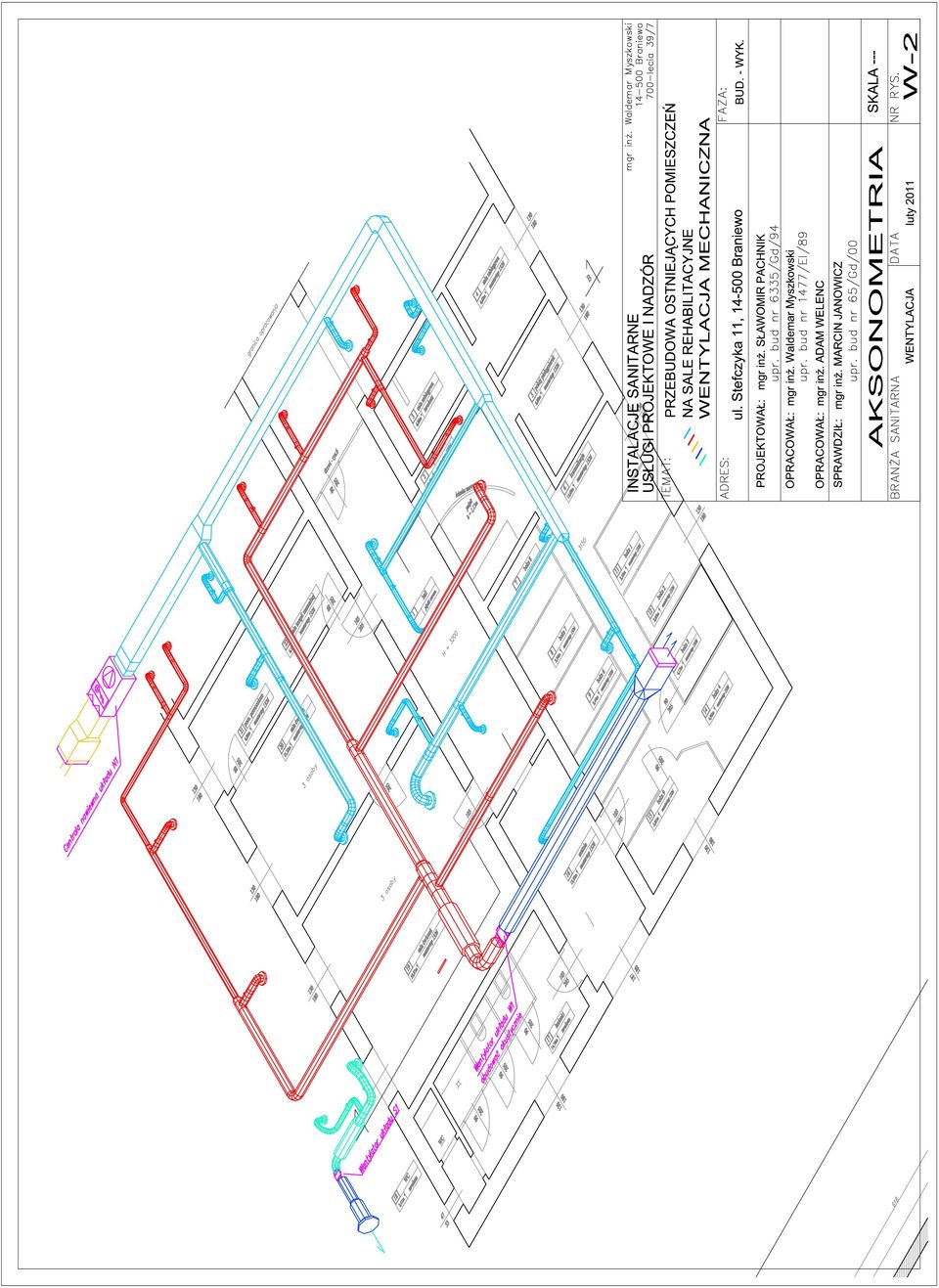

10 ZAWARTOŚĆ OPRACOWANIA: OPIS TECHNICZNY 1. Przedmiot i zakres opracowania 2. Podstawa opracowania 3. Opis obiektu 4. Opis projektowanych rozwiązań 5. Automatyka 6. Wytyczne dla innych branŝ 7. Wymagania szczegółowe OBLICZENIA 1. Zestawienie pomieszczeń 2. Zestawienie wydajności zespołów wentylacyjnych 3. Zestawienie mocy elektrycznych i cieplnych 4. Zestawienie elementów RYSUNKI: L.p. Nazwa rysunku Nr rysunku 1. Rzut parteru W-1 2. Aksonometria W-2

11 OPIS TECHNICZNY. 1.0 PRZEDMIOT I ZAKRES OPRACOWANIA. Niniejszy projekt zawiera rozwiązanie instalacji wentylacji mechanicznej pomieszczeń sal rehabilitacyjnych przy ul. Stefczyka 11 w Braniewie. Na opracowanie składają się: - opis techniczny, - obliczenia - rysunki 2.0 PODSTAWA OPRACOWANIA. Opracowanie wykonano w oparciu o: - rysunek pomieszczeń, - uzgodnienia międzybranŝowe na etapie projektowania, - ustalenia z Inwestorem dotyczące ogólnych wytycznych dla potrzeb projektu. 3.0 OPIS OBIEKTU. Obiekt usytuowany jest w Braniewie przy ul. Stefczyka 11. Część poziomu parteru przeznaczona jest na sale rehabilitacyjne, dla których zaprojektowano wentylację mechaniczną. 4.0 OPIS PROJEKTOWANYCH ROZWIĄZAŃ. 4.1 ZałoŜenia Ze względu na złoŝoność funkcji poszczególnych pomieszczeń w budynku projektuje się kilka systemów wentylacji mechanicznej wyciągowej i nawiewno wyciągowej. Ewentualne chłodzenie Inwestor zapewni we własnym zakresie. 4.2 Boksy zabiegowe, sale ćwiczeń Wentylację pomieszczeń zaprojektowano jako nawiewno wyciągową. Do nawiewu posłuŝy centrala nawiewna podwieszana o symbolu N1 składająca się z sekcji wentylatora, sekcji filtra powietrza oraz sekcji nagrzewnicy elektrycznej. Centrala będzie dostarczała powietrze przefiltrowane i ogrzane do temperatury C w okresie zimowym, natomiast latem temperatura będzie wynikowa i będzie zaleŝała od temperatury zewnętrznej. Do wyciągu powietrza z pomieszczeń posłuŝy wentylator kanałowy o symbolu W1.

12 4.3 Pomieszczenia sanitarne Wentylację pomieszczeń zaprojektowano jako wyciągową w oparciu o wentylator kanałowy o symbolu S1. Napływ powietrza do pomieszczenia realizowany jest pośrednio z szatni poprzez kratki kontaktowe 5.0 AUTOMATYKA. Centralę wentylacyjną naleŝy zamówić z kompletną automatyką. Centralkę wyposaŝyć w falownik silnika wentylatora. Wentylator układu W1 zasilić poprzez regulator obrotów. Przewidzieć osobny włącznik dla wentylatora. Dla wentylatora układu S1 takŝe przewidzieć osobny włącznik. Lokalizację włączników ustalić z Inwestorem. 6.0 WYTYCZNE DLA INNYCH BRANś. BranŜa elektryczna Wykonać zasilanie w energię elektryczną rozdzielnicy automatyki, Zasilić pozostałe urządzenia wentylacyjne. BranŜa konstrukcyjna Zaprojektować przejścia i przekucia dla przewodów wentylacyjnych w przegrodach budowlanych, 7.0 WYMAGANIA SZCZEGÓŁOWE. Ochrona akustyczna W celu zapewnienia właściwej ochrony akustycznej pomieszczeń przewiduje się tłumiki przepływowe absorpcyjne z kulisami tłumiącymi, połączenia elastyczne na króćcach central. Zastosowano prędkości powietrza w kanałach około 6m/s. Urządzenia naleŝy montować zgodnie z DTR-ką producenta.

13 Ochrona termiczna Przewody prowadzące świeŝe powietrze wewnątrz budynku naleŝy zaizolować wełną mineralną grubości 30mm na foli AL. Przewody wurzutowe od wentylatorów do wyrzutni naleŝy zaizolować wełną mineralną grubości 20mm na foli AL. MontaŜ instalacji i urządzeń Przewody i kształtki wentylacyjne typowe wykonywać zgodnie z normą PN-B Elementy o wymiarach nietypowych wykonywać na montaŝu na wzór elementów wg BN-70/ i BN-70/ Połączenia kanałów wykonać przy pomocy ocynkowanych kołnierzy z uszczelnieniem z gumy porowatej i masy silikonowej. Kanały wentylacyjne spiro uszczelniać masą silikonową i taśmą samoprzylepną i zabezpieczyć przed rozłączeniem poprzez przynitowanie nitami zrywanymi. Połączenia z przewodami elastycznymi wykonać przy pomocy obejm zaciskowych. Podwieszenie kanałów, urządzeń, tłumików oraz ich mocowanie w przestrzeni międzystropowej wykonać za pomocą systemu z perforowanymi kształtownikami, wibroizolatorami gumowymi, prętami gwintowanymi i kołkami metalowymi ( np. system MUPRO, Hilti ). Przejścia przewodów przez ściany i stropy uszczelniać pianką poliuretanową lub wełną mineralną półtwardą. Na odgałęzieniach od przewodów magistralnych montować przepustnice regulacyjne dla zapewnienia moŝliwości wyregulowania wydajności powietrza. W kanałach naleŝy zamontować otwory rewizyjne umoŝliwiające wyczyszczenie całej instalacji. W przypadku wątpliwości interpretacji projektu proszę o kontakt z projektantem.

14 Zestawienie pomieszczeń ilość ilość ilość ilość ilość Wysok powietrza powietrza wymian powietrza wymian Nr pom. Nazwa pom Pow oblicz. Kubatura Ilość osób V św. lato obl. nawiew nawiew wywiew wywiew m2 m m3 osoby m3/h m3/h m3/h 1/h m3/h 1/h Parter 1 hall 23,2 2,80 65, , ,5 2 poczekalnia 12,4 2,80 34,8 3 90, , ,6 3 sala zabiegowa 6,7 2,80 18, , ,8 4 sala zabiegowa 6,6 2,80 18, , ,3 5 pokój pielęgniarek 6,9 2,80 19, , ,1 6 komunikacja 15,7 2,80 43, ,1 7 boks 8 3,6 2,80 10, , boks 7 3,5 2,80 9, , boks 6 3,4 2,80 9, , boks 5 3,5 2,80 9, , boks 1 3,6 2,80 9, , boks 2 3,7 2,80 10, , kboks 3 4,1 2,80 11, , boks 4 5,0 2,80 13, , boks 9 5,0 2,80 14, , szatnia 12,5 2,80 35, , łazienki 14,8 2,80 41, ,1 18 wc 2,4 2,80 6, ,4 19 sala ćwiczeń 33,9 2,80 94, , ,1 20 sala ćwiczeń 21,3 2,80 59, , ,8 21 pomieszczenie pomocnicze 6,1 2,80 17, ,6 22 sala terapii manualnej 6,2 2,80 17, , ,3 zestawienie pomieszczeń

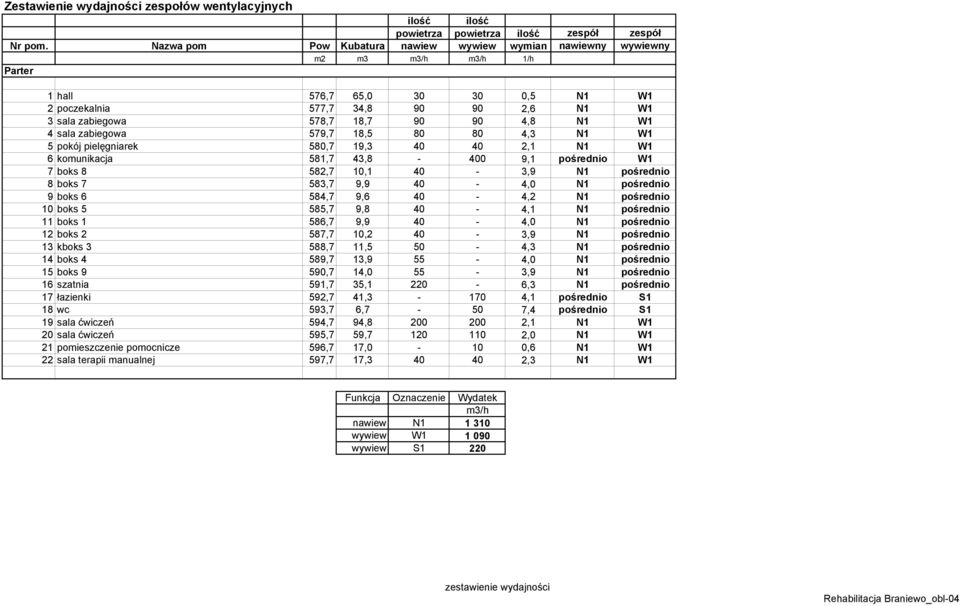

15 Zestawienie wydajności zespołów wentylacyjnych ilość ilość powietrza powietrza ilość zespół zespół Nr pom. Nazwa pom Pow Kubatura nawiew wywiew wymian nawiewny wywiewny m2 m3 m3/h m3/h 1/h Parter 1 hall 576,7 65, ,5 N1 W1 2 poczekalnia 577,7 34, ,6 N1 W1 3 sala zabiegowa 578,7 18, ,8 N1 W1 4 sala zabiegowa 579,7 18, ,3 N1 W1 5 pokój pielęgniarek 580,7 19, ,1 N1 W1 6 komunikacja 581,7 43, ,1 pośrednio W1 7 boks 8 582,7 10,1 40-3,9 N1 pośrednio 8 boks 7 583,7 9,9 40-4,0 N1 pośrednio 9 boks 6 584,7 9,6 40-4,2 N1 pośrednio 10 boks 5 585,7 9,8 40-4,1 N1 pośrednio 11 boks 1 586,7 9,9 40-4,0 N1 pośrednio 12 boks 2 587,7 10,2 40-3,9 N1 pośrednio 13 kboks 3 588,7 11,5 50-4,3 N1 pośrednio 14 boks 4 589,7 13,9 55-4,0 N1 pośrednio 15 boks 9 590,7 14,0 55-3,9 N1 pośrednio 16 szatnia 591,7 35, ,3 N1 pośrednio 17 łazienki 592,7 41, ,1 pośrednio S1 18 wc 593,7 6,7-50 7,4 pośrednio S1 19 sala ćwiczeń 594,7 94, ,1 N1 W1 20 sala ćwiczeń 595,7 59, ,0 N1 W1 21 pomieszczenie pomocnicze 596,7 17,0-10 0,6 N1 W1 22 sala terapii manualnej 597,7 17, ,3 N1 W1 Funkcja Oznaczenie Wydatek m3/h nawiew N wywiew W wywiew S1 220 zestawienie wydajności Rehabilitacja Braniewo_obl-04

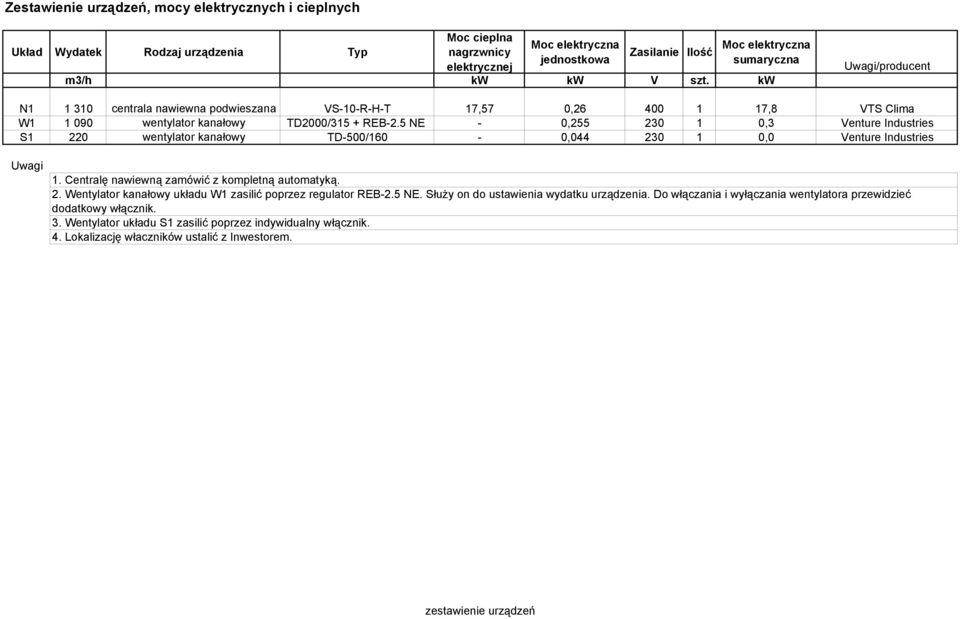

16 Zestawienie urządzeń, mocy elektrycznych i cieplnych Układ Wydatek Rodzaj urządzenia Typ Moc cieplna nagrzwnicy elektrycznej Moc elektryczna jednostkowa Zasilanie Ilość Moc elektryczna sumaryczna m3/h kw kw V szt. kw Uwagi/producent N centrala nawiewna podwieszana VS-10-R-H-T 17,57 0, ,8 VTS Clima W wentylator kanałowy TD2000/315 + REB-2.5 NE - 0, ,3 Venture Industries S1 220 wentylator kanałowy TD-500/160-0, ,0 Venture Industries Uwagi 1. Centralę nawiewną zamówić z kompletną automatyką. 2. Wentylator kanałowy układu W1 zasilić poprzez regulator REB-2.5 NE. SłuŜy on do ustawienia wydatku urządzenia. Do włączania i wyłączania wentylatora przewidzieć dodatkowy włącznik. 3. Wentylator układu S1 zasilić poprzez indywidualny włącznik. 4. Lokalizację właczników ustalić z Inwestorem. zestawienie urządzeń

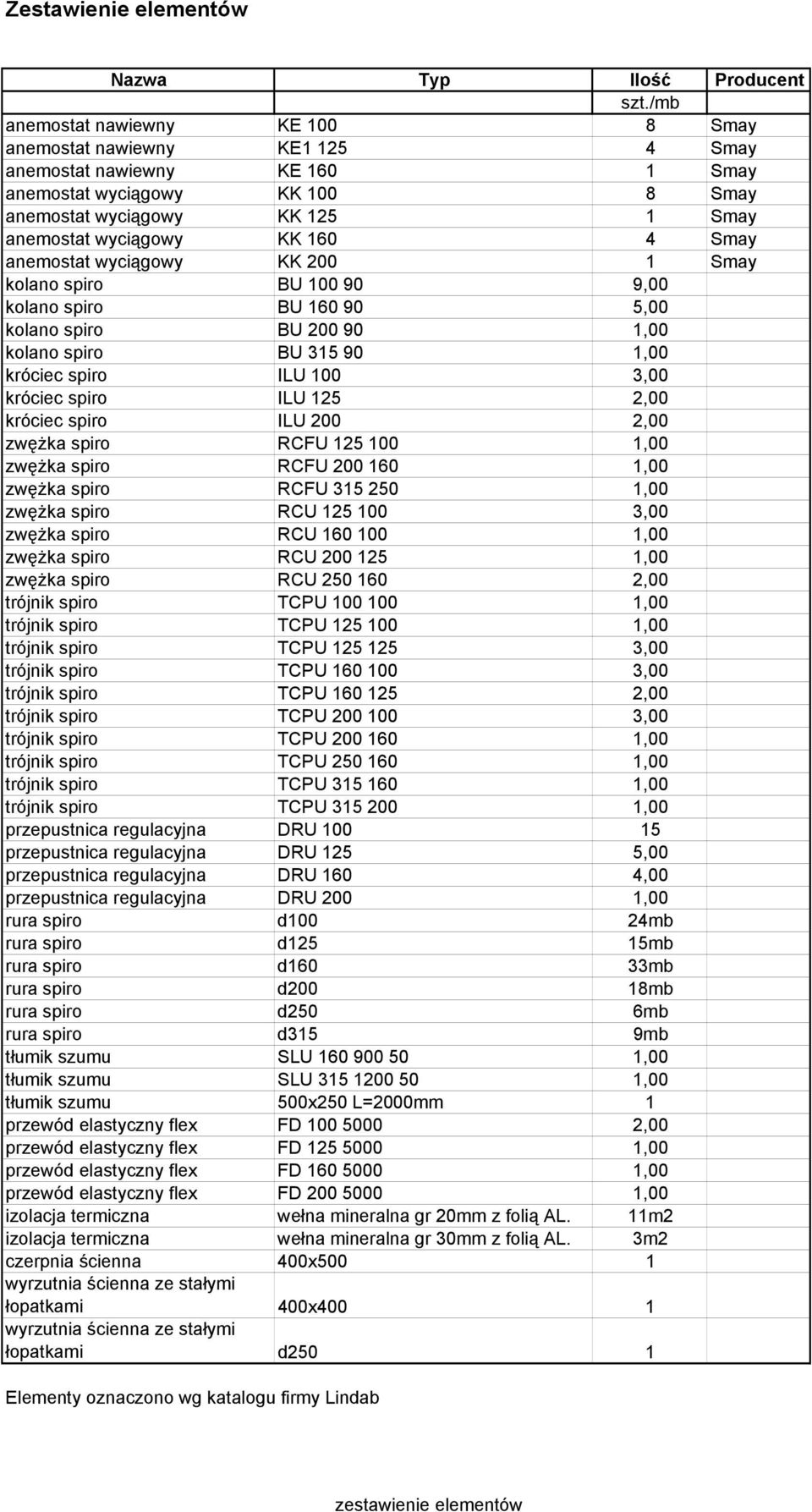

17 Zestawienie elementów Nazwa Typ Ilość Producent szt./mb anemostat nawiewny KE Smay anemostat nawiewny KE Smay anemostat nawiewny KE Smay anemostat wyciągowy KK Smay anemostat wyciągowy KK Smay anemostat wyciągowy KK Smay anemostat wyciągowy KK Smay kolano spiro BU ,00 kolano spiro BU ,00 kolano spiro BU ,00 kolano spiro BU ,00 króciec spiro ILU 100 3,00 króciec spiro ILU 125 2,00 króciec spiro ILU 200 2,00 zwęŝka spiro RCFU ,00 zwęŝka spiro RCFU ,00 zwęŝka spiro RCFU ,00 zwęŝka spiro RCU ,00 zwęŝka spiro RCU ,00 zwęŝka spiro RCU ,00 zwęŝka spiro RCU ,00 trójnik spiro TCPU ,00 trójnik spiro TCPU ,00 trójnik spiro TCPU ,00 trójnik spiro TCPU ,00 trójnik spiro TCPU ,00 trójnik spiro TCPU ,00 trójnik spiro TCPU ,00 trójnik spiro TCPU ,00 trójnik spiro TCPU ,00 trójnik spiro TCPU ,00 przepustnica regulacyjna DRU przepustnica regulacyjna DRU 125 5,00 przepustnica regulacyjna DRU 160 4,00 przepustnica regulacyjna DRU 200 1,00 rura spiro d100 24mb rura spiro d125 15mb rura spiro d160 33mb rura spiro d200 18mb rura spiro d250 6mb rura spiro d315 9mb tłumik szumu SLU ,00 tłumik szumu SLU ,00 tłumik szumu 500x250 L=2000mm 1 przewód elastyczny flex FD ,00 przewód elastyczny flex FD ,00 przewód elastyczny flex FD ,00 przewód elastyczny flex FD ,00 izolacja termiczna wełna mineralna gr 20mm z folią AL. 11m2 izolacja termiczna wełna mineralna gr 30mm z folią AL. 3m2 czerpnia ścienna 400x500 1 wyrzutnia ścienna ze stałymi łopatkami 400x400 1 wyrzutnia ścienna ze stałymi łopatkami d250 1 Elementy oznaczono wg katalogu firmy Lindab zestawienie elementów

18 Zestawienie elementów prostokątnych Nazwa Typ Ilość V1 V2 V3 A B C D E szt. mm mm mm mm mm mm mm mm kolano prostokątne LBXR zwęŝka prostokątna LDR zwęŝka prostokątna LDR zwęŝka prostokątna LDR zwęŝka prostokątna LDR zwęŝka prostokątna / spiro LFR zwęŝka prostokątna / spiro LFR kanał prostokątny LKR kanał prostokątny LKR kanał prostokątny LKR kanał prostokątny LKR kanał prostokątny LKR kanał prostokątny LKR kanał prostokątny LKR kanał prostokątny LKR kanał prostokątny LKR kanał prostokątny LKR kanał prostokątny LKR zestawienie elementów
