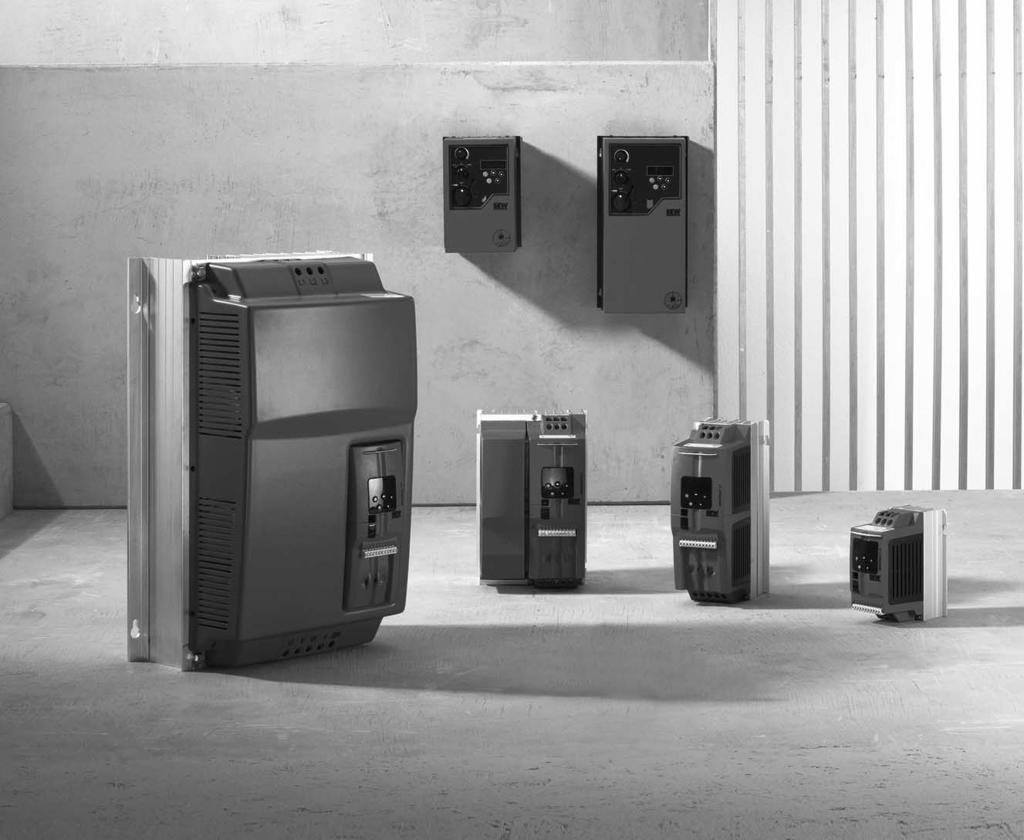

1 Technika napędowa \ Automatyzacja napędu \ Integracja systemu \ y Instrukcja obsługi MOVITRAC LTE-B / LTP Akcesoria Wydanie 07/ / PL

2 SEW-EURODRIVE Driving the world

3 1 Ważne wskazówki Korzystanie z instrukcji obsługi Struktura wskazówek bezpieczeństwa Roszczenia z tytułu odpowiedzialności za wady Wykluczenie odpowiedzialności Prawa autorskie Złomowanie Wskazówki bezpieczeństwa Uwagi wstępne Informacje ogólne Grupa docelowa Użytkowanie zgodne z przeznaczeniem Transport Instalacja / Montaż Podłączenie elektryczne Bezpieczne odłączanie Uruchomienie / Eksploatacja Eksploatacja i obsługa Rezystory hamujące Rezystory hamujące w wersji płaskiej Filtr sieciowy HF Emisja zakłóceń Dane techniczne Wymiary Proste uruchomienie Dławiki sieciowe Dane techniczne Wymiary Dławiki wyjściowe Dane techniczne Wymiary Skorowidz Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP 3

4 Ważne wskazówki 1 Korzystanie z instrukcji obsługi Instrukcja obsługi 1 Ważne wskazówki 1.1 Korzystanie z instrukcji obsługi Niniejsza instrukcja obsługi jest częścią produktu i zawiera ważne wskazówki dotyczące jego użytkowania i obsługi technicznej. Niniejsza instrukcja obsługi przeznaczona jest dla wszystkich osób wykonujących prace montażowe, instalacyjne, prace z zakresu uruchamiania i obsługi technicznej danego produktu. Instrukcja obsługi powinna być zawsze dostępna i czytelna. Należy zapewnić, aby osoby odpowiedzialne za instalację i eksploatację, jak również personel pracujący przy urządzeniu na własną odpowiedzialność zapoznały się z całą instrukcją obsługi. W razie niejasności lub w celu uzyskania dalszych informacji należy skonsultować się z SEW-EURODRIVE. 1.2 Struktura wskazówek bezpieczeństwa Wskazówki bezpieczeństwa niniejszej instrukcji obsługi wyglądają w następujący sposób: Piktogram SŁOWO SYGNALIZACYJNE! Rodzaj zagrożenia i jego źródło. Możliwe skutki zlekceważenia. Czynności zapobiegające zagrożeniu. Piktogram Przykład: Słowo sygnalizacyjne Znaczenie Skutki nieprzestrzegania ZAGROŻENIE! Bezpośrednie zagrożenie Śmierć lub ciężkie uszkodzenia ciała Ogólne zagrożenie OSTRZEŻENIE! Możliwa, niebezpieczna sytuacja Śmierć lub ciężkie uszkodzenia ciała UWAGA! Możliwa, niebezpieczna sytuacja Lekkie obrażenia Specyficzne zagrożenie, np.porażenie prądem UWAGA! Możliwe straty rzeczowe Uszkodzenie systemu napędowego lub jego otoczenia WSKAZÓWKA Przydatna wskazówka lub rada. Ułatwia obsługę systemu napędowego 4 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP

5 Ważne wskazówki Roszczenia z tytułu odpowiedzialności za wady 1 Przestrzeganie instrukcji obsługi jest warunkiem: bezawaryjnej eksploatacji spełnienia roszczeń z tytułu wad Należy przeczytać instrukcję przed rozpoczęciem użytkowania urządzenia! 1.3 Roszczenia z tytułu odpowiedzialności za wady Przestrzeganie tej instrukcji obsługi jest warunkiem bezawaryjnej pracy urządzenia i uznania ewentualnych roszczeń z tytułu gwarancji. Należy przeczytać instrukcję przed rozpoczęciem użytkowania urządzenia! Należy zapewnić dostępność instrukcji obsługi dla osób odpowiedzialnych za instalację i pracę oraz osób, które na własną odpowiedzialność pracują przy urządzeniu. Należy również zapewnić czytelny stan niniejszej dokumentacji. 1.4 Wykluczenie odpowiedzialności Przestrzeganie instrukcji obsługi jest podstawowym warunkiem bezpieczniej pracy urządzeń MOVITRAC -LT i uzyskania podanych właściwości produktu oraz cech wydajności. Za uszczerbki na zdrowiu, straty rzeczowe lub majątkowe, powstałe z powodu nieprzestrzegania instrukcji obsługi firma SEW-EURODRIVE nie ponosi żadnej odpowiedzialności. W takich przypadkach wykluczona jest odpowiedzialność za defekty ujawnione. 1.5 Prawa autorskie SEW-EURODRIVE. Wszystkie prawa zastrzeżone. Zabronione jest kopiowanie - również fragmentów, edytowanie a także rozpowszechnianie. Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP 5

6 Ważne wskazówki 1 Złomowanie 1.6 Złomowanie Prosimy o dokonanie selekcji odpadów zgodnie z obowiązującymi przepisami: złom elektroniczny (obwody drukowane) tworzywa sztuczne (obudowa) blacha miedź 6 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP

7 Wskazówki bezpieczeństwa Uwagi wstępne 2 2 Wskazówki bezpieczeństwa Opisane poniżej zasadnicze wskazówki bezpieczeństwa służą zapobieganiu uszkodzeniom ciała i szkodom materialnym. Użytkownik powinien zapewnić, aby zasadnicze wskazówki bezpieczeństwa były przestrzegane. Należy zapewnić, aby osoby odpowiedzialne za instalację i eksploatację, jak również personel pracujący przy urządzeniu na własną odpowiedzialność zapoznały się z całą instrukcją obsługi. W razie niejasności lub w celu uzyskania dalszych informacji należy skonsultować się z SEW-EURODRIVE. 2.1 Uwagi wstępne Przedstawione poniżej wskazówki bezpieczeństwa odnoszą się przede wszystkim do eksploatacji przetwornic częstotliwości oraz odpowiednich akcesoriów. W przypadku zastosowania napędów z silnikami lub motoreduktorami należy również uwzględnić odpowiednie wskazówki dotyczące bezpiecznej eksploatacji zawarte w poszczególnych instrukcjach obsługi. Przestrzegaj również uzupełniających wskazówek bezpieczeństwa w poszczególnych rozdziałach tej instrukcji obsługi. 2.2 Informacje ogólne ZAGROŻENIE! Podczas pracy przetwornice częstotliwości oraz ich akcesoria mogą posiadać stosowne do ich stopnia ochrony osłonięte elementy, na których może występować napięcie. Śmierć lub ciężkie uszkodzenie ciała. Wszystkie czynności związane z transportem, magazynowaniem, ustawieniem/ montażem, podłączeniem, uruchomieniem, serwisem i konserwacją urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel, według: odpowiednich, szczegółowych instrukcji obsługi tabliczek ostrzegawczych na silniku/motoreduktorze oraz na podzespołach elektronicznych wszystkich innych należących do napędu dokumentów projektowych, instrukcji uruchomienia i schematów właściwych dla danego urządzenia ustaleń i wymogów krajowych i regionalnych przepisów BHP Nie należy instalować uszkodzonych urządzeń. Uszkodzenia powinny być bezzwłocznie zgłoszone firmie spedycyjnej. W przypadku niedopuszczonego usunięcia wymaganej osłony, zastosowania niezgodnego z instrukcją, błędnej instalacji lub obsługi, istnieje zagrożenie powstania ciężkich obrażeń oraz szkód materialnych. Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP 7

8 Wskazówki bezpieczeństwa 2 Grupa docelowa 2.3 Grupa docelowa Wszelkie prace mechaniczne mogą być wykonywane wyłącznie przez odpowiednio wyszkolony personel fachowy. Wykwalifikowany personel rozumiany jest jako osoby, które poznały techniki instalacji, montażu, wyszukiwania usterek i konserwacji danego urządzenia. Takie osoby posiadają dodatkowo wymienione poniżej kwalifikacje: Wykształcenie w dziedzinie mechaniki, np. jako mechanik lub mechatronik (z dyplomem zdania egzaminu końcowego). Znajomość treści niniejszej instrukcji obsługi. Wszelkie prace elektryczne mogą być wykonywane wyłącznie przez odpowiednio wyszkolonych elektryków. Wykwalifikowany personel rozumiany jest jako osoby, które poznały techniki instalacji elektrycznej, uruchamiania, wyszukiwania usterek i konserwacji danego urządzenia. Takie osoby posiadają dodatkowo wymienione poniżej kwalifikacje: Wykształcenie w dziedzinie elektrotechniki, np. jako elektryk lub mechatronik (z dyplomem zdania egzaminu końcowego). Znajomość treści niniejszej instrukcji obsługi. Wszelkie pozostałe prace z zakresu transportu, magazynowania, eksploatacji i złomowania muszą być przeprowadzane przez odpowiednio przeszkolone osoby. 2.4 Użytkowanie zgodne z przeznaczeniem Przetwornice częstotliwości wraz z akcesoriami są komponentami przeznaczonymi do sterowania silników asynchronicznych. Przetwornice częstotliwości są komponentami przeznaczonymi do montażu w maszynach i instalacjach. W żadnym wypadku nie podłączać obciążeń pojemnościowych! W przypadku eksploatacji z obciążeniem pojemnościowym może dojść do przepięcia, a tym samym doprowadzić do zniszczenia urządzenia. Przy dystrybucji przetwornic częstotliwości do Państw członkowskich UE / EFTA obowiązują następujące normy: W przypadku montażu w maszynach nie dopuszcza się uruchomienia przetwornic częstotliwości (tzn. podjęcia eksploatacji zgodnej z przeznaczeniem) do momentu, gdy nie stwierdzona zostanie zgodność maszyny z przepisami dyrektywy UE 98/37/WE (Dyrektywa maszynowa); przestrzegać EN Uruchomienie (tzn. eksploatacja zgodna z przeznaczeniem) dopuszczalne jest wyłącznie przy zachowaniu dyrektywy EMC (2004/108/WE). Przetwornice częstotliwości spełniają wymagania dyrektywy niskonapięciowej 2006/95/WE. Zharmonizowane normy serii EN /DIN VDE T105 w połączeniu z EN /VDE 0660 część 500 i EN 60146/VDE 0558 są stosowane dla przetwornic częstotliwości. Należy przestrzegać danych technicznych i warunków przyłączeniowych podanych na tabliczce znamionowej i w instrukcji obsługi Funkcje bezpieczeństwa Przetwornice częstotliwości SEW-EURODRIVE nie realizują żadnych funkcji bezpieczeństwa bez stosowania nadrzędnych systemów zabezpieczających. Aby zagwarantować ochronę osób i maszyn, stosuj nadrzędne systemy zabezpieczające. 8 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP

9 Wskazówki bezpieczeństwa Transport Transport Skontrolować dostawę natychmiast po otrzymaniu pod kątem ewentualnych uszkodzeń powstałych podczas transportu. Nigdy nie wolno instalować ani uruchamiać uszkodzonych urządzeń. Uszkodzenia powinny być bezzwłocznie zgłoszone firmie spedycyjnej. 2.6 Instalacja / Montaż Instalacja i chłodzenie urządzenia powinno odbywać się zgodnie z przepisami i z zachowaniem parametrów podanych w tej instrukcji obsługi. Przetwornice częstotliwości należy chronić przed niedozwolonym obciążeniem. Nie wolno dopuścić do odkształcenia żadnych komponentów ani do zmian w izolacji. Należy unikać dotykania elektronicznych elementów konstrukcyjnych oraz styków. Przetwornice częstotliwości zawierają elementy konstrukcyjne narażone na działanie czynników elektrostatycznych, które mogą zostać łatwo zniszczone wskutek nieprawidłowego użytkowania. Elektryczne podzespoły nie mogą zostać uszkodzone lub zniszczone na skutek działania czynników mechanicznych. Urządzenie spełnia wymogi bezpiecznego rozdzielenia przyłączy mocy i elektroniki zgodnie z normą UL508. Aby zagwarantować bezpieczne odłączenie, wszystkie podłączone obwody prądowe powinny również spełniać wymogi bezpiecznego odłączenia. W odpowiedni sposób zapewnić, aby przyłączony silnik nie uruchomił się samoczynnie po podłączeniu falownika do sieci. W tym celu należy połączyć wejścia binarne DI01 do DI03 z GND/0V. Jeśli urządzenie nie zostało wyraźnie przewidziane do tego celu, zabronione są następujące zastosowania: Zastosowanie w obszarach zagrożonych wybuchem. Użytkowanie w otoczeniu zawierającym szkodliwe substancje: oleje kwasy gazy opary pył promieniowanie zakłócające inne szkodliwe warunki Zastosowanie w obiektach, przy których występują drgania i udary wykraczające poza normę EN Zastosowanie w obiektach niestacjonarnych, w których występują drgania i udary wykraczające poza wymagania EN Gdy falowniki lub odpowiednie części dodatkowe mają spełniać określone funkcje bezpieczeństwa, w celu zagwarantowania ochrony osób i maszyny. Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP 9

10 Wskazówki bezpieczeństwa 2 Podłączenie elektryczne 2.7 Podłączenie elektryczne Podczas wykonywania prac przy przetwornicach częstotliwości pod napięciem należy przestrzegać obowiązujących krajowych przepisów dotyczących zapobiegania wypadkom (np. BGV A3). Podczas instalacji należy uwzględnić informacje na temat przekrojów kabli, właściwych zabezpieczeń, połączeń przewodów ochronnych. Środki i urządzenia ochronne muszą odpowiadać obowiązującym przepisom (np. EN lub EN ). Uziemienie urządzenia jest koniecznym działaniem ochronnym. Urządzenia chroniące przed nadmiernym prądem są koniecznymi urządzeniami ochronnymi. 2.8 Bezpieczne odłączanie Urządzenie MOVITRAC -LT i ich akcesoria spełniają wymogi bezpiecznego odłączania przyłączy mocy i elektroniki zgodnie z normą EN Aby zagwarantować bezpieczne odłączenie, wszystkie podłączone obwody prądowe powinny również spełniać wymogi bezpiecznego odłączenia. 2.9 Uruchomienie / Eksploatacja Instalacje, w których zamontowane zostały przetwornice częstotliwości, powinny być, w razie konieczności, wyposażone w dodatkowe urządzenia nadzorujące i zabezpieczające zgodnie z obowiązującymi przepisami bezpieczeństwa, np. ustawą o technicznych środkach roboczych, przepisami dot. zapobiegania wypadkom, itp. Bezpośrednio po odłączeniu przetwornic częstotliwości od napięcia zasilającego należy, ze względu na ewentualnie naładowane kondensatory, przez ok. 10 minut unikać kontaktu z elementami urządzenia przewodzącymi napięcie oraz przyłączami przewodów. Jednocześnie należy przestrzegać informacji zawartych na wszystkich tabliczkach informacyjnych umieszczonych na przetwornicy częstotliwości. W trakcie eksploatacji należy zapewnić, aby wszystkie osłony i drzwi pozostały zamknięte. Zgaśnięcie diody LED i innych elementów sygnalizujących nie jest żadnym potwierdzeniem tego, że urządzenie jest odłączone od sieci i nie znajduje się pod napięciem. Blokada mechaniczna lub funkcje bezpieczeństwa właściwe dla urządzenia mogą spowodować zatrzymanie silnika. Usunięcie przyczyny zakłócenia lub reset mogą prowadzić do samoczynnego uruchomienia się napędu. Jeśli w przypadku napędzanej maszyny z przyczyn bezpieczeństwa jest to niedopuszczalne, wówczas przed usunięciem zakłócenia należy odłączyć urządzenie od sieci. 10 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP

11 Wskazówki bezpieczeństwa Eksploatacja i obsługa Eksploatacja i obsługa OSTRZEŻENIE! W stanie włączonym występują na zaciskach wyjściowych i podłączonych do nich kablach i zaciskach silnika niebezpieczne napięcia. Zgaśnięcie diod LED i wskazania 7-segmentowego nie oznaczają braku napięcia w urządzeniu. Jeśli urządzenie jest zablokowane a silnik nie pracuje, wówczas również obecne mogą być niebezpieczne napięcia. Wysokie napięcie może utrzymywać się na zaciskach i w urządzeniu jeszcze przez maksymalnie 10 minut po odłączeniu od sieci. Śmierć lub ciężkie uszkodzenie ciała na skutek porażenia prądem. Odłączyć napięcie od MOVITRAC LT przynajmniej na 10 minut przed podjęciem pracy. OSTRZEŻENIE! Blokada mechaniczna lub funkcje bezpieczeństwa właściwe dla urządzenia mogą spowodować zatrzymanie silnika. Usunięcie przyczyny zakłócenia lub reset mogą prowadzić do samoczynnego uruchomienia się napędu. Śmierć lub ciężkie uszkodzenie ciała. Przed przystąpieniem do usuwania usterki należy odłączyć urządzenie od sieci. Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP 11

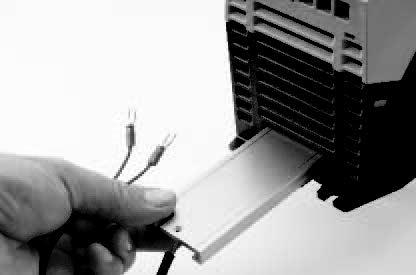

12 Rezystory hamujące 3 Rezystory hamujące w wersji płaskiej 3 Rezystory hamujące 3.1 Rezystory hamujące w wersji płaskiej Typ rezystora hamującego Stopień ochrony IP20 1) BW LT Stopień ochrony IP55 1) BW LT Numer katalogowy Wartość opornika 100 R 50 R Dla MOVITRAC LTE-B.. BG 2 & 3 Dla MOVITRAC LTP.. 1) Bez dopuszczenia UL x5 x10 x20 ED x1 x1.1 x1.25 x1.43 x1.67 x2 x2.5 x % 90% 80% 70% 60% 50% 40% 30% 20% 10% 5% P P[W] ED ED SD (max 120s) t[s] 64027AXX Funkcjonalność Oprogramowanie MOVITRAC -LT chroni rezystory hamujące BW LT przez przeciążeniem, stąd nie jest wymagane użycie żadnych zewnętrznych przekaźników przeciążeniowych. Wewnętrzna wkładka topikowa gwarantuje bezawaryjną eksploatację. Są one nasuwane z boku na radiator urządzenia MOVITRAC LTP lub instalowane są w radiatorze urządzenia MOVITRAC LTE-B, zapewniając pełną integralność. Oszczędność miejsca Równoległe rozmieszczenie dla trudnych zadań realizowanych za pomocą MOVITRAC LTP. Obsługiwane typy urządzenia MOVITRAC LTE-B MOVITRAC LTP Najważniejsze parametry techniczne IP00 Z owiniętym przewodem Hermetycznie zamknięta obudowa 12 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP

13 Rezystory hamujące Rezystory hamujące w wersji płaskiej Dane techniczne Oporność Numer katalogowy Dane techniczne Wymiary [mm] [inch] BW LT Moc stała 200 wat, 188 x 41 x 9 7,402 x 1,614 x 0,354 BW LT moc szczytowa 12 kw przez 0,125 s 330 x 80 x 12 12,99 x x 0, Instalacja Rezystor hamujący nasuwany jest z boku na radiator urządzenia MOVITRAC LTP (patrz poniżej) lub instalowany jest w radiatorze urządzenia MOVITRAC LTE-B. BW LT BW LT AXX 64761AXX Podłączyć rezystor hamujący do zacisku "+" oraz BR urządzenia MOVITRAC LT. Sposób ustawienia nie ma przy tym znaczenia. Przed rozpoczęciem eksploatacji należy upewnić się, czy śruby mocujące oraz podkładki sprężynujące zostały prawidłowo zamontowane. WSKAZÓWKA W przypadku zastosowań z użyciem większej siły hamowania można zainstalować maksymalnie 2 oporniki, po jednym na każdej stronie urządzenia MOVITRAC LTP. Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP 13

14 Rezystory hamujące 3 Rezystory hamujące w wersji płaskiej Proste uruchomienie W przypadku MOVITRAC LTE-B: Parametr 34 ustawić na wartość "1" w celu odblokowania czopera hamulcowego. W przypadku MOVITRAC LTP: Aby odblokować czoper hamulcowy, parametry 2-23 należy ustawić w następujący sposób: 1: zezwolenie, niewielka moc 2: zezwolenie, wysoka moc 3: zezwolenie, zewn. zabezpieczenie WSKAZÓWKA Różnica pomiędzy wysoką a zmniejszoną mocą wynika ze stopnia ochrony oprogramowania, które zapobiega uszkodzeniom napędu i opornika. 14 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP

15 Filtr sieciowy HF Emisja zakłóceń 4 4 Filtr sieciowy HF Filtr umieszczony z boku lub z tyłu urządzenia, pozwalający na spełnienie wymogów normy EMC dot. emisji zakłóceń związanej z przewodami. Funkcjonalność Prosta instalacja i możliwość rozbudowy Mniejsze koszty wykonywania połączeń elektrycznych dzięki prefabrykowanym kablom na odcinku filtr-falownik Wysoko specjalistyczne podzespoły indukcyjne, które pozwalają na zredukowanie częstotliwości uruchamiania wyłącznika ochronnego Spełnienie wymogów normy EMC dot. emisji zakłóceń (EN 61000) Obsługiwane typy urządzenia MOVITRAC LTE-B MOVITRAC LTP 4.1 Emisja zakłóceń W odniesieniu do emisji zakłóceń, urządzenie MOVITRAC LT spełnia wytyczone wartości graniczne dla normy EN oraz EN i dlatego może być stosowane zarówno w przemyśle jak i w gospodarstwach domowych (przemysł lekki). Typ / zaszeregowanie 230 V, 1-fazowy 230 V / 400 V, 3-fazowy 525 V / 575 V, 3-fazowy Numer katalogowy LTE-B xxxx 2B1-x-xx LTP-A xxxx 2B1-x-xx LTE-B xxxx 201-x-xx LTE-B xxxx 2A3-x-xx LTE-B xxxx 5A3-x-xx LTE-B xxxx 203-x-xx LTE-B xxxx 203-x-xx LTE-A xxxx 2A3-x-xx LTE-A xxxx 5A3-x-xx LTP-A xxxx 603-x-xx Kategoria C1 (klasa B) Kategoria C2 (klasa A) Kategoria C3 Nie jest wymagane dodatkowe filtrowanie Należy stosować ekranowane kable silnikowe. Należy stosować zewnętrzny filtr typu NF LT 2B1 0xx. Należy stosować ekranowane kable silnikowe. Należy stosować zewnętrzny filtr typu NF LT 5B3 0xx. Nie jest wymagane dodatkowe filtrowanie. Należy stosować ekranowane kable silnikowe. Należy stosować zewnętrzny filtr typu NF LT 5B3 0xx. Należy stosować ekranowane kable silnikowe. Nie jest wymagane dodatkowe filtrowanie. Należy stosować ekranowany kabel silnika < 5 m Należy stosować ekranowane kable silnikowe. Wymagany filtr zewnętrzny. Należy stosować ekranowane kable silnikowe. Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP 15

16 Filtr sieciowy HF 4 Dane techniczne 4.2 Dane techniczne Typ NF LT 2B1 010 NF LT 5B3 006 NF LT 2B1 016 NF LT 5B3 016 NF LT 5B3 030 Wielkość falownika Numer katalogowy Napięcie sieci [V] Napięcie znamionowe [V] Fazy Prąd znamionowy (40 C temperatura otoczenia) [A] Zdolność przeciążeniowa 1,5 prąd wyjściowy przez 3 minuty / godzinę 2,5 prąd wyjściowy przez 30 sekund / godzinę Zwarcie doziemne [ma] < 1 5 < 1 11 Wymiary (dł. szer. wys.) [mm] [inch] ,54 1, ,53 1, ,54 1, ,53 1, ,48 1,97 Masa [kg] 0,8 1,5 1,55 1,9 16 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP

17 Filtr sieciowy HF Wymiary Wymiary d 1 W 2 W 1 M4 h AXX Typ NF LT 2B1 010 NF LT 5B3 006 NF LT 2B1 016 NF LT 5B3 016 NF LT 5B3 030 Wielkość Wymiary W 1 [mm] ,6 [inch] 3,54 4,49 7,35 W 2 [mm] ,6 [inch] 2,36 2,76 5,77 h 1 [mm] [inch] 7,87 11,81 11,81 d 1 [mm] [inch] 1,81 2,01 2,01 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP 17

18 Filtr sieciowy HF 4 Proste uruchomienie 4.4 Proste uruchomienie Filtry sieciowe HF nasuwane są tył radiatora urządzenia MOVITRAC LTP i tym samym w prosty sposób integrowane w podzespole. W MOVITRAC LTE, filtr instalowany jest obok urządzenia. Otwory mocujące dla złożonego podzespołu są rozmieszczone identycznie jak otwory dla pojedynczego falownika. Śruby zawarte są w dostawie. Napięcie zasilające podłączane jest do filtra. Przewód uziemiający sieci zasilającej należy podłączyć do filtra, w przeciwnym razie nie będzie on działał. Podłączyć kabel filtra do wejścia falownika i jego punktu uziemienia zgodnie z opisem na przewodach. W filtrze wbudowane są kondensatory na odcinku pomiędzy fazą a uziemieniem, dlatego podczas standardowej eksploatacji przepływa prąd upływowy. Z tego powodu niezbędne jest zapewnienie dobrego uziemienia. Uziemienie musi być podłączone zanim filtr będzie pod napięciem. 18 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP

19 Dławiki sieciowe Proste uruchomienie 5 5 Dławiki sieciowe 54801AXX Większość falowników wytwarza drgania harmoniczne wyższe, spowodowane rozmieszczeniem wejściowych obwodów zasilania. Dławiki sieciowe zmniejszają harmoniczne zniekształcenia w sieci i zabezpieczają urządzenia MOVITRAC -LT przed szkodliwym odbiciem sieciowym. Dławiki sieciowe wykorzystywane są również do ochrony wejściowych obwodów zasilania urządzenia MOVITRAC LT przed skokami przepięciowymi, spowodowanymi na przykład uderzeniem pioruna lub wskutek oddziaływania innych urządzeń podłączonych do tej samej sieci, jak np. spawarek lub napędów na prąd stały. Urządzenia podstawowe MOVITRAC LTP wielkości 4, 5 i 6 wyposażone są w trójfazowe dławiki sieciowe. Takie rozwiązanie pozwala na znaczne zwiększenie odporności tych produktów. Zastosowanie zewnętrznego dławika konieczne jest w przypadku falowników z zasilaniem 220 V lub 400 V i o mocy od 0,37 kw (0,5 KM) do 5,5 kw (7,5 KM), eksploatowanych w sieci o niskiej jakości napięcia. Niska jakość napięcia może być spowodowana np. przez: Lokalny generator Wysokie obciążenia w tej samej sieci Wysokie wahania napięciowe dv / dt Przepompownie z nieosłoniętymi przewodami zasilającymi, dla których istnieje ryzyko trafienia przez piorun Zastosowanie dźwignic Przy zasilaniu poprzez szynę zbiorczą Dla falowników MOVITRAC LTP pracujących z napięciem 575 V i o mocy od 0,75 kw (1 KM) do 5,5 kw (7,5 KM) wymagane jest zastosowanie zewnętrznego dławika sieciowego. Wszystkie falowniki od 7,5 kw (10 KM) wyposażone są w dławik i nie jest konieczne użycie zewnętrznego dławika dla zabezpieczenia reaktancji przejściowej. Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP 19

20 Dławiki sieciowe 5 Dane techniczne 5.1 Dane techniczne Typ Numer katalogowy ND LT Stopień ochrony Wielkość Faza Napięcie zasilające [V] Prąd znamionowy [A] Indukcyjność / widełki [mh] , V ND LT ,1 ND LT IP ,8 ND LT V 10 2,9 ND LT ,81 ND LT , V ND LT ,1 ND LT IP ,1 ND LT V 10 3,9 ND LT ,8 20 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP

21 Dławiki sieciowe Wymiary Wymiary Jednofazowy obwód prądowy [1] L1 L1 [2] PE PE PE' L L H N1 L D N2 B 64028AXX [1] Sieć zasilająca [2] Falownik Typ L B H N1 N2 D Masa [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [kg] [lb] ND LT , , , , ,93 4,8 9 0,19 0,35 1,1 2,43 ND LT , , , , ,32 4,8 9 0,19 0,35 1,8 3,97 ND LT , , , , ,28 6 0,24 1,1 2,43 ND LT , , , , ,83 6 0,24 1,8 3,97 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP 21

22 Dławiki sieciowe 5 Wymiary Trójfazowy obwód prądowy H Ø D N1 L N2 B 64029AXX [1] Sieć zasilająca [2] Falownik Typ L B H N1 N2 D Masa [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [kg] [lb] ND LT , , , , ,69 4,8 9 0,19 0,35 1,3 2,87 ND LT , , , , ,17 4,8 9 0,19 0,35 2,5 5,51 ND LT , , , , , ,32 0,47 7,2 15,87 ND LT , , , , ,36 5,5 7 0,22 0,28 2,8 6,17 ND LT , , , , ,11 5,5 12 0,22 0,47 3,5 7,72 ND LT , , , , ,70 5,5 12 0,22 0, ,43 22 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP

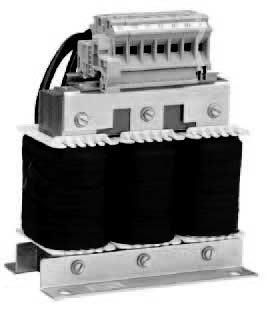

23 Dławiki wyjściowe Wymiary 6 6 Dławiki wyjściowe 54803AXX! Tak jak większość falowników, również model MOVITRAC LT posiada niefiltrowane wyjścia. Dzięki temu, w przypadku większości aplikacji uzyskiwana jest zadowalająca wydajność. Dla kilku wybranych aplikacji zaleca się użycie filtra wyjściowego w celu poprawy funkcjonalności systemu, jego niezawodności i trwałości. Zalicza się do tego: Kable silnikowe o długości do 300 m (długość znamionowa może być podwojona w przypadku zastosowania dławika wyjściowego) Kabel silnikowy o wysokiej pojemności (tzn. przewód "Pyro" dla zabezpieczenia przed pożarem) Kilka równolegle połączonych silników Silniki bez izolacji odpowiedniej na zastosowanie falowników (przeważnie starsze modele silników) Dla MOVITRAC LT dostępny jest szereg wysokiej jakości dławików wyjściowych o następujących cechach: Ograniczenie spadku napięcia wyjściowego, przeważnie < 200 V/µs Ograniczenie nadmiaru napięcia na zaciskach silnika, typowa wartość < 1000 V Powstrzymanie usterek związanych z działaniem sieci w niskim zakresie częstotliwości Kompensacja pojemnościowych prądów obciążenia Zmniejszenie emisji zakłóceń HF ze strony kabla silnikowego Zmniejszenie strat ze strony silnika i słyszalnych dźwięków spowodowanych tętnieniem Obsługiwane typy urządzenia: MOVITRAC LTE-B (BG 1, 2 & 3) MOVITRAC LTP (BG 1-6) Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP 23

24 Dławiki wyjściowe 6 Dane techniczne 6.1 Dane techniczne Urządzenie Typ LTE / LTP LTP LTE / LTP Numer katalogowy Stopień ochrony Wielkość Faza Napięcie znamionowe [V] Prąd znamionowy [A] Indukcyjność / widełki [mh] HD LT HD LT ,3 HD LT ,5 IP00 HD LT ,22 HD LT ,09 HD LT ,065 HD LT HD LT IP ,2 HD LT , Porównanie właściwości napięcia wyjściowego i prądu wyjściowego Bez dławika [V] 1 1 [A] AXX Z dławikiem [V] 1 1 [A] AXX WSKAZÓWKA Odpowiednio dopasowany filtr pozwala na wolniejszy wzrost impulsu załączającego z mniejszą amplitudą. 24 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP

25 Dławiki wyjściowe Wymiary Wymiary [1] L1 L2 L3 L1 L2 L3 [2] PE PE H N1 L ØD N2 B 64032AXX Typ L B H N1 N2 D Masa [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [kg] [lb] HD LT , , , , ,89 4 0,16 1,5 3,31 HD LT , , , , ,17 5 0,20 3 6,61 HD LT , , , , ,24 8 0,32 4,5 9,92 HD LT , , , , ,68 8 0, ,05 HD LT , , , , , , ,50 HD LT , , , , , , ,18 HD LT , , , , ,36 5,5 7 0,22 0,28 1,7 3,75 HD LT , , , , ,76 5,5 7 0,22 0,28 3,2 7,05 HD LT , , , , ,76 5,5 7 0,22 0,28 3,2 7,05 Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP 25

26 7 Skorowidz 7 Skorowidz D Dławiki sieciowe Dane techniczne...20 Wymiary...21 Dławiki sieciowe...19 Dławiki wejściowe (dławiki sieciowe)...19 Dławiki wyjściowe...23 Dane techniczne...24 Wymiary...25 Dławiki, sieć (wejście)...19 Dławiki, wyjście...23 E Eksploatacja...11 Emisja zakłóceń...15 F Filtr sieciowy...15 Filtr sieciowy HF...15 Filtry sieciowe Dane techniczne...16 Proste uruchomienie...18 Wymiary...17 I Instalacja...9 O Obsługa...11 P Piktogramy, objaśnienie...4 Płaskie rezystory hamujące...12 Prawa autorskie...5 R Recykling...6 Rezystory hamujące...12 Dane techniczne...13 Instalacja...13 Proste uruchomienie...14 Roszczenia z tytułu odpowiedzialności za wady...5 U Uruchomienie...9 W Ważne wskazówki...4 Wskazówki bezpieczeństwa...7 Eksploatacja i obsługa...11 Instalacja i uruchomienie...9 Wykluczenie odpowiedzialności...5 Z Złomowanie Instrukcja obsługi Akcesoria do MOVITRAC LTE-B / LTP
