1 Motoreduktory \ Przekładnie przemysłowe \ Technika napędowa \ Automatyka napędowa \ y Stacjonarne zasilanie MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS GC Wydanie 07/ / PL Instrukcja obsługi

2 SEW-EURODRIVE Driving the world

3 Spis tresci 1 Ważne wskazówki Wskazówki bezpieczeństwa Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy Uchwyt do listwy profilowanej (TIS10A...-H..-0) Listwa profilowana (TIS10A...-P..-0/F..-0) Wyprowadzenie kablowe do przewodów linii (TIS10A...-A..-0) Skrzynka kompensacyjna TCS10A Rozdzielacz przyłączeniowy TVS10A Blaszka mocująca TIS10A...-X Przewody linii i doprowadzające TLS10E Potrzebne narzędzia Przygotowanie przewodu linii TLS10E Podłączanie przewodów linii TLS do TCS10A / TVS10A Przygotowanie przewodu doprowadzającego TLS10E Podłączanie przewodu doprowadzającego TLS10E do TVS10A Dane techniczne Kable średniej częstotliwości, końcówki kablowe i dławiki kablowe Właściwości elektryczne i dopuszczenie kabli średniej częstotliwości Dopuszczenie UL Rysunek wymiarowy TCS10A / TVS10A Rysunki wymiarowe uchwytów do listew profilowanych TIS10A...-H Rysunki wymiarowe listew profilowanych w wersji sztywnej TIS10A...-P Rysunki wymiarowe listew profilowanych w wersji elastycznej TIS10A...-F Rysunki wymiarowe wyprowadzeń kablowych TIS10A...-A Rysunki wymiarowe blaszek mocujących TIS10A...-X Rysunek wymiarowy blaszki ekranującej Indeks zmian Zmiany w porównaniu do poprzedniej wersji Skorowidz Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 3

4 1 Ważne wskazówki Instrukcja obsługi 1 Ważne wskazówki Objaśnienie symboli wskazówek bezpieczeństwa i ostrzeżenia Koniecznie przestrzegaj zawartych w niniejszej instrukcji wskazówek bezpieczeństwa i ostrzeżeń! Niebezpieczeństwo. Możliwe skutki: śmierć lub ciężkie uszkodzenie ciała. Niebezpieczna sytuacja. Możliwe skutki: lekkie i niegroźne obrażenia ciała. Niebezpieczeństwo uszkodzenia urządzenia. Możliwe skutki: uszkodzenie napędu i urządzeń peryferyjnych. Porady i informacje przydatne dla użytkownika. Przestrzeganie tej instrukcji obsługi jest warunkiem bezawaryjnej pracy urządzenia i uznania ewentualnych roszczeń z tytułu gwarancji. Przeczytaj więc najpierw instrukcję, zanim rozpoczniesz użytkować urządzenie! Instrukcja obsługi zawiera informacje ważne dla obsługi; należy ją więc przechowywać w pobliżu urządzenia. Użytkowanie zgodne z przeznaczeniem Przewody linii MOVITRANS TLS10E przeznaczone są do bezkontaktowego przesyłu energii w urządzeniach przemysłowych. MOVITRANS TLS10E wykorzystywany jest do podłączenia po stronie wyjścia do modułu TAS10A. Przewody linii MOVITRANS TLS10E układane są wzdłuż linii przesyłu energii. Należy bezwzględnie przestrzegać wszelkich informacji dotyczących danych technicznych i warunków dopuszczalnych w miejscu zastosowania. Komponenty instalacyjne MOVITRANS TIS10A można stosować wyłącznie z modułem odbioru energii THM10C lub THM20C. Skrzynki kompensacyjne MOVITRANS TCS10A podłączane są w przypadku dłuższych odcinków w szeregu do przewodu linii MOVITRANS TLS10E. Rozdzielacze przyłączeniowe TVS10A wykorzystywane są jako punkty przyłączeniowe dla przewodu linii w części polowej. Należy bezwzględnie przestrzegać wszelkich informacji dotyczących danych technicznych i warunków dopuszczalnych w miejscu zastosowania. Uruchomienie (podjęcie pracy zgodnej z przeznaczeniem) jest tak długo niedozwolone, dopóki nie zostanie stwierdzone, że maszyna spełnia wytyczne EMV 89/336/EWG i zachodzi zgodność wyrobu końcowego z wytycznymi dot. maszyn 98/37/EWG (przestrzegać EN 60204). 4 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

5 Ważne wskazówki 1 Przy montażu, uruchamianiu i użytkowaniu instalacji z bezkontaktowym transferem energii w oparciu o zasadę indukcji w strefie miejsc pracy należy przestrzegać przepisów stowarzyszeń zawodowych i reguł stowarzyszeń zawodowych B11 "Pola elektromagnetyczne". Zakres zastosowania Jeżeli nie przewidziano wyraźnie urządzenia do tego celu, zabronione jest użytkowanie go: w strefie ochrony przeciwwybuchowej w otoczeniu, w którym występują szkodliwe oleje, kwasy, gazy, opary, pyły, promieniowanie itd. Złomowanie Przestrzegaj aktualnych przepisów: Utylizować zgodnie z właściwościami urządzenia i obowiązującymi przepisami np. jako: złom elektroniczny (płytki drukowane) aluminium blacha miedź tworzywa sztuczne (płaszcz kabla) itd. Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 5

6 2 Wskazówki bezpieczeństwa 2 Wskazówki bezpieczeństwa Instalacja i uruchomienie Nigdy nie wolno instalować ani uruchamiać produktów uszkodzonych. Uszkodzenia powinny być bezzwłocznie zgłoszone firmie spedycyjnej. Prace przy instalacji, uruchomieniu i serwisowaniu urządzenia mogą być wykonywane tylko przez wykwalifikowanych elektryków posiadających właściwe przeszkolenie w zakresie zapobiegania wypadkom oraz przy zachowaniu obowiązujących przepisów (np. EN 60204, VBG 4, DIN-VDE 0100/0113/0160). Podczas Instalacji i Uruchamiania pozostałych podzespołów należy przestrzegać odpowiednich instrukcji! Środki i urządzenia ochronne muszą odpowiadać obowiązującym przepisom (np. EN lub EN 50178). Konieczne środki ochronne: Uziemienie urządzenia Za pomocą odpowiednich kroków (np. na przetwornicy TPS10A połączyć wejście binarne DIØØ "/BLOKADA STOPNIA MOCY" z DGND) należy zapewnić, aby po włączeniu sieci urządzenie nie uruchomiło się w niezamierzony sposób. Eksploatacja i obsługa Przed zdjęciem osłony odłącz urządzenia TPS10A i TAS10A od sieci. Niebezpieczne napięcia mogą utrzymywać się w urządzeniu jeszcze przez 10 minut po odłączeniu go od sieci. Po zdjęciu osłony urządzenie posiada klasę ochronną IP00, na wszystkich podzespołach obecne są niebezpieczne napięcia. Podczas pracy urządzenie musi być zamknięte. W stanie włączonym występują na zaciskach wyjściowych i podłączonych do nich kablach niebezpieczne napięcia. Niebezpieczne napięcia mogą występować również wówczas, gdy przetwornica TPS10A jest zablokowana. Zgaśnięcie roboczej diody LED V1 oraz innych wskaźników na przetwornicy TPS10A nie jest oznaką, iż urządzenia TPS10A oraz TAS10A są odłączone od sieci i nie przewodzą napięcia. Wbudowane w urządzenie funkcje zabezpieczające mogą spowodować wyłączenie urządzenia. Usunięcie przyczyny zakłócenia lub reset mogą prowadzić do samoczynnego uruchomienia się urządzenia. Jeśli ze względów bezpieczeństwa jest to niedozwolone, należy odłączyć najpierw urządzenia TPS10A i TAS10A od sieci a następnie usunąć przyczynę usterki. 6 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

7 Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy 3 3 Instalacja 3.1 Oznaczenie typu, tabliczki znamionowe i zakres dostawy Przykład Oznaczenie typu skrzynki kompensacyjnej T C S 10 A E Wersja: 1 = Standard 2 = Wersja specjalna Pojemność kompensacyjna: 090 = 900 nf 120 = 1200 nf Prąd przewodu linii: 06 = 60 A / 08 = 85 A Wersja obudowy: E = zwiększony stopień ochrony IP65 Wersja: A Szereg konstrukcyjny i rodzina: 10 = Standard Rodzaj montażu: S = stacjonarny Komponenty: C = skrzynka kompensacyjna Typ: T = MOVITRANS Przykład oznaczenia typu rozdzielacza przyłączeniowego T V S 10 A E Wersja: 1 = Standard 2 = Wersja specjalna Pojemność kompensacyjna: nie zamontowana Prąd przewodu linii: 06 = 60 A / 08 = 85 A Wersja obudowy: E = zwiększony stopień ochrony IP65 Wersja: A Szereg konstrukcyjny i rodzina: 10 = Standard Rodzaj montażu: S = stacjonarny Komponenty: V = Rozdzielacze przyłączeniowe Typ: T = MOVITRANS Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 7

8 3 Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy Przykład oznaczenia typu przewodów linii T L S 10 E Wersja: 1 = Standard 2 = z końcówką kablową Liczba pojedynczych żył: 01 = jednożyłowy 06 = sześciożyłowy Przekrój przewodu: 006 = 6 mm = 8 mm = 16 mm = 25 mm = 41 mm 2 Wersja przewodu linii: E = okrągły Szereg konstrukcyjny i rodzina: 10 = Standard Rodzaj montażu: S = stacjonarny Komponenty: L = przewody linii wysokiej częstotliwości Typ: T = MOVITRANS Przykłady tabliczek znamionowych Rys. 1: Tabliczka znamionowa skrzynki kompensacyjnej TCS10A-E AXX Rys. 2: Tabliczka znamionowa rozdzielacza przyłączeniowego TVS10A-E AXX 8 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

9 Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy 3 Przykład oznaczenia typu komponentów instalacyjnych T I S 10 A 0XX - XXX - 0 Wersja: 0 = Standard Uchwyt kompletny (do listwy profilowanej): H00 = Profil AFT 180 H01 = Profil Cinetic 180 H02 = Profil Dürr 180 Listwa profilowana elastyczna (kanał kablowy), długość 2,2 m: F33 = elastyczna, wymiar montażowy 33 mm F74 = elastyczna, wymiar montażowy 74 mm Listwa profilowana sztywna (kanał kablowy), długość 3 m: P33 = sztywna, wymiar montażowy 33 mm P74 = sztywna, wymiar montażowy 74 mm Wyprowadzenie kablowe: A00 = Tulejka A74 = Wyprowadzenie kablowe 8 mm 2 Blaszka mocująca (do TCS, TVS i TIS10A008-H02-0): X00 = Profil AFT 180 X01 = Profil Cinetc 180 X02 = Dürr 180 XH2 = Universal Przekrój przewodów linii: 008 = 8 mm 2 Wersja: A Szereg konstrukcyjny i rodzina: 10 = Standard Rodzaj montażu: S = stacjonarny Komponenty: I = komponenty instalacyjne Typ: T = MOVITRANS Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 9

10 3 Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy Zakres dostawy skrzyni kompensacyjnej TCS10A, prąd przewodu linii 60 A / 85 A Skrzynka kompensacyjna Zakres dostawy TCS10A-E TCS10A z zamontowanymi zaślepkami TCS10A-E TCS10A-E uniwersalne śruby M8, każda z podkładką zabezpieczającą i podkładką zwykłą 1 uniwersalna śruba M5 z podkładką zabezpieczającą i podkładką zwykłą do wyrównania potencjałów Zakres dostawy rozdzielacza przyłączeniowego TVS10A, prąd przewodu linii 60 A Rozdzielacz przyłączeniowy Zakres dostawy TVS10A-E TVS10A z 4 zamontowanymi zaślepkami M25 i 2 zamontowanymi zaślepkami M32 1 uniwersalna śruba M5 z podkładką zabezpieczającą i podkładką zwykłą do wyrównania potencjałów 8 nakrętek sześciokątnych M6 8 mostków Zakres dostawy rozdzielacza przyłączeniowego TVS10A, prąd przewodu linii 85 A Rozdzielacz przyłączeniowy Zakres dostawy TVS10A-E TVS10A z zamontowanymi zaślepkami 1 uniwersalna śruba M5 z podkładką zabezpieczającą i podkładką TVS10A-E zwykłą do wyrównania potencjałów 4 nakrętki M8 4 mostków Zakres dostawy przewodów linii i doprowadzający ch TLS10E bez końcówek kablowych Przy zamawianiu należy podać żądaną długość w metrach. Przewody linii bez końcówek kablowych TLS10E TLS10E TLS10E TLS10E TLS10E Zakres dostawy przewodów linii i doprowadzających TLS10E z końcówką kablową na jednym końcu kabla Zakres dostawy obejmuje dodatkowo drugą końcówkę kablową do podłączania z kołkami przyłączeniowymi M8. Przy zamawianiu należy podać żądaną długość w metrach. Przewody linii z końcówką kablową na jednym końcu kabla TLS10E TLS10E Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

11 Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy 3 Zakres dostawy komponentów instalacyjnych TIS10A do montażu na aluminiowych listwach profilowanych Komponenty instalacyjne TIS10A008.. (uchwyty, listwy profilowane, blaszki mocujące, wyprowadzenia kablowe) przeznaczone są do montażu na aluminiowych listwach profilowanych (np. elektrycznych przenośników podwieszanych). Komponenty instalacyjne Poz. Oznaczenie typu Uchwyt kpl. z 2 uchwytami obrotowymi, pasujący do aluminiowej listwy profilowanej AFT 180 TIS10A008-H00-0 Uchwyt kpl. z 2 uchwytami obrotowymi, pasujący do aluminiowej listwy TIS10A008-H01-0 [4] profilowanej Cinetic 180 Uchwyt kpl. z 2 uchwytami obrotowymi, pasujący do aluminiowej listwy TIS10A008-H02-0 profilowanej Dürr 180 Listwa profilowana sztywna, wymiar montażowy 33 mm, długość 3 m [6] TIS10A008-P33-0 Listwa profilowana sztywna, wymiar montażowy 74 mm, długość 3 m [5] TIS10A008-P74-0 Listwa profilowana elastyczna, wymiar montażowy 33 mm, długość 2,2 m [7] TIS10A008-F33-0 Listwa profilowana elastyczna, wymiar montażowy 74 mm, długość 2,2 m [8] TIS10A008-F74-0 Tulejka wyprowadzenia kablowego [2] TIS10A008-A00-0 Ramka wejściowa kabla do przewodów linii 8 mm 2 [3] TIS10A008-A74-0 Blaszka mocująca kpl. z 2 śrubami M6x25, pasująca do aluminiowej listwy TIS10A-008-X00-0 profilowanej AFT 180 Blaszka mocująca kpl. z 2 śrubami M6x25, pasująca do aluminiowej listwy TIS10A-008-X01-0 [1] profilowanej Cinetic 180 Blaszka mocująca kpl. z 2 śrubami M6x25, pasująca do aluminiowej listwy TIS10A-008-X02-0 profilowanej Dürr 180 Aluminiowa szyna profilowana (nie objęta dostawą) [9] - Komponenty instalacyjne TIS10A można stosować wyłącznie z modułem odbioru energii THM10C lub THM20C. Aby zapewnić prawidłowe zamocowanie listew profilowanych, do każdego uchwytu potrzebny jest: Prosty odcinek z listwą profilowaną sztywną TIS10A008-Pxx: 2 sztuki / metry Odcinek zakrzywiony z listwą profilowaną elastyczną TIS10A008-Fxx: 3 sztuki / metry [1] [2] [9] [3] [4] [5] [6] [7] [8] [9] 57970AXX Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 11

12 3 Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy Wymiar montażowy Na poniższym rysunku przedstawiono wymiar montażowy zamontowanych w komplecie listew profilowanych [A] [B] [C] 58064AXX [A] [B] [C] Profil AFT 180 z pasującym uchwytem (...H00-0) i listwą profilowaną Profil Cinetic 180 z pasujących uchwytem (...-H01-0) i listwą profilowaną Profil Dürr 180 z pasującym uchwytem (...-H02-0) i listwą profilowaną 12 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

13 Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy 3 Zakres dostawy komponentów instalacyjnych TIS10A do montażu uniwersalnego Komponenty instalacyjne TIS10A008.. (uchwyt, listwy profilowane, blaszki mocujące, wyprowadzenia kablowe) nadają się do uniwersalnego montażu przy maszynach. Do montażu na konstrukcji stalowej należy wykorzystać blaszkę ekranującą (nie objęta ostawą, rozdz. "Dane techniczne"). Komponenty instalacyjne Poz. Oznaczenie typu Uchwyt kpl. z 2 uchwytami obrotowymi, pasujący do uniwersalnej blaszki [3] TIS10A008-H02-0 mocującej Listwa profilowana sztywna, wymiar montażowy 33 mm, długość 3 m [5] TIS10A008-P33-0 Listwa profilowana sztywna, wymiar montażowy 74 mm, długość 3 m [4] TIS10A008-P74-0 Listwa profilowana elastyczna, wymiar montażowy 33 mm, długość 2,2 m [6] TIS10A008-F33-0 Listwa profilowana elastyczna, wymiar montażowy 74 mm, długość 2,2 m [7] TIS10A008-F74-0 Tulejka wyprowadzenia kablowego [1] TIS10A008-A00-0 Ramka wejściowa kabla do przewodów linii 8 mm 2 [2] TIS10A008-A74-0 Uniwersalna blaszka mocująca [9] TIS10A-008-XH2-0 Blaszka ekranująca przy montażu na konstrukcji stalowej (nie objęta [8] - dostawą) Komponenty instalacyjne TIS10A można stosować wyłącznie z modułem odbioru energii THM10C lub THM20C. Aby zapewnić prawidłowe zamocowanie listew profilowanych, do każdego uchwytu potrzebny jest: Prosty odcinek z listwą profilowaną sztywną TIS10A008-Pxx: 2 sztuki / metry Odcinek zakrzywiony z listwą profilowaną elastyczną TIS10A008-Fxx: 3 sztuki / metry [A] Montaż do konstrukcji aluminiowej [A] [B] Montaż do konstrukcji stalowej [B] [1] [2] [3] [9] [4] [5] [6] [7] 59302AXX [3] [9] [4] [5] [6] [7] [8] 59310AXX Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 13

14 3 Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy Wymiar montażowy Na poniższym rysunku przedstawiono wymiar montażowy zamontowanych w komplecie listew profilowanych za pomocą uniwersalnej blaszki mocującej TIS10008-XH2-0 dla uchwytu TIS10A008-H [A] [B] 59325AXX [A] [B] Montaż na profilu aluminiowym Montaż z blaszką ekranującą na konstrukcji stalowej 14 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

15 Instalacja Uchwyt do listwy profilowanej (TIS10A...-H..-0) Uchwyt do listwy profilowanej (TIS10A...-H..-0) Aprobata UL Dla zastosowanego tworzywa sztucznego uchwytów TIS10A...-H..-0 udzielona została aprobata UL. Opis Uchwyt TIS10A...-H..-0 służy do mocowania listwy profilowanej (kanał kablowy) TIS10A...-P..-0/F..-0 ( rozdział "Listwa profilowana TIS10A...-P..-0/F..-0"). Uchwyt dostarczany jest w komplecie z 2 uchwytami obrotowymi. [1] [2] [3] 58925AXX [1] TIS10A008-H00-0 pasujący do profilu AFT 180 [2] TIS10A008-H01-0 pasujący do profilu Cinetic 180 [3] TIS10A008-H02-0 pasujący do profilu Dürr 180 i uchwytu uniwersalnego Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 15

16 3 Instalacja Listwa profilowana (TIS10A...-P..-0/F..-0) 3.3 Listwa profilowana (TIS10A...-P..-0/F..-0) Aprobata UL Dla zastosowanego tworzywa sztucznego listew profilowanych TIS10A...-P..-0/F..-0 udzielona została aprobata UL. Sztywna listwa profilowana TIS10A-...-P..-0 Listwa profilowana TIS10A...-P..-0 w wersji sztywnej służy do mocowania przewodu linii w szczególności na prostych odcinkach. [1] [2] 58926AXX [1] TIS10A008-P33-0 [2] TIS10A008-P Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

17 Instalacja Listwa profilowana (TIS10A...-P..-0/F..-0) 3 Elastyczna listwa profilowana TIS10A-...-F..-0 Listwa profilowana TIS10A...-F..-0 w wersji elastycznej służy do mocowania przewodu linii w szczególności na odcinkach zakrzywienia przewodu linii. [1] [2] 57733AXX [1] TIS10A008-F33-0 [2] TIS10A008-F74-0 Montaż listwy profilowanej TIS10A...-P../F..-0 Na poniższym rysunku przedstawiono zasadę postępowania przy montażu listwy profilowanej TIS10A...-P..-0/F..-0 do odpowiedniego uchwytu TIS10A..-H..-0. [A] [B] [1] [2] [3] [4] [1] [2] [3] [4] 57745AXX [1] Profil montażowy [2] Uchwyt TIS10A...-H..-0 [3] Uchwyt obrotowy [4] Listwa profilowana TIS10A...-P..-0/F..-0 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 17

18 3 Instalacja Wyprowadzenie kablowe do przewodów linii (TIS10A...-A..-0) 3.4 Wyprowadzenie kablowe do przewodów linii (TIS10A...-A..-0) Aprobata UL Dla zastosowanego tworzywa sztucznego wyprowadzeń kablowych TIS10A008-A74-0 udzielona została aprobata UL. Opis Wyprowadzenie kablowe TIS10A...-A..-0 stosowane jest wówczas, gdy konieczne jest przerwanie odcinka przewodu linii. Taka konieczność zachodzi: w strefie zwrotnic odcinka przewodu linii przy podłączaniu do skrzynki kompensacyjnej TCS10A lub do rozdzielacza przyłączeniowego TVS10A na końcu odcinka przewodu linii (terminacja odcinka) [1] [2] 58928AXX [1] TIS10A008-A00-0 (tulejka wyprowadzenia kablowego) [2] TIS10A008-A74-0 (ramka wejściowa kabla do przewodów linii 8 mm 2 ) 18 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

19 Instalacja Skrzynka kompensacyjna TCS10A Skrzynka kompensacyjna TCS10A... Opis Skrzynka kompensacyjna TCS10A stosowana jest do kompensacji indukcyjności przewodów linii. [3] [2] [1] [2] [3] 56902AXX [1] Skrzynka kompensacyjna TCS10A [2] Płytka kołnierzowa z lewej / z prawej [3] Przyłącze PE (M5) Połącz przyłącze PE (przekrój przewodu 16 mm 2 ) z uziemieniem ochronnym. Ilość i wielkość zaślepek Ilość i wielkość zaślepek Typ skrzynki kompensacyjnej Płytka kołnierzowa z lewej Płytka kołnierzowa z prawej TCS10A-E TCS10A-E TCS10A-E xM25 2xM32 4xM25 2xM32 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 19

20 3 Instalacja Rozdzielacz przyłączeniowy TVS10A 3.6 Rozdzielacz przyłączeniowy TVS10A Opis Rozdzielacz przyłączeniowy TVS10A służy do podłączenia przewodu doprowadzającego TLS10E (szafa sterująca odcinek przesyłu energii). do podłączenia przewodów linii do odcinka przesyłu energii. [4] [3] [1] [2] [4] 56903AXX [1] Rozdzielacz przyłączeniowy TVS10A [2] Płytka kołnierzowa z prawej [3] Płytka kołnierzowa z lewej [4] Przyłącze PE (M5) Połącz przyłącze PE (przekrój przewodu 16 mm 2 ) z uziemieniem ochronnym. Ilość i wielkość zaślepek Ilość i wielkość zaślepek Typ rozdzielacza przyłączeniowego Płytka kołnierzowa z lewej Płytka kołnierzowa z prawej TVS10A-E TVS10A-E TVS10A-E xM32 2xM32 4xM25 2xM32 20 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

21 Instalacja Blaszka mocująca TIS10A...-X Blaszka mocująca TIS10A...-X..-0 Opis Blaszka mocująca TIS10A008-X0.-0 służy dozamocowania skrzynki kompensacyjnej TCS10A lub rozdzielacza przyłączeniowego TVS10A aluminiowej listwy profilowanej. Dla różnorodnych aluminiowych profili różnych producentów dostępna jest specjalnie dopasowana blaszka mocująca. Blaszka mocująca TIS10A...-X0.-0 dostarczana jest z dwoma śrubami M6x25. Uniwersalna blaszka mocująca TIS10A008-XH2 służy do zamocowania uchwytu TIS10A008-H02-0 na konstrukcji aluminiowej lub stalowej, gdy nie ma aluminiowej listwy profilowanej. [1] [2] [3] [4] 59298AXX [1] TIS10A008-X00-0 pasująca do aluminiowej listwy profilowanej AFT 180 [2] TIS10A008-X01-0 pasująca do aluminiowej listwy profilowanej Cinetic 180 [3] TIS10A008-X02-0 pasująca do aluminiowej listwy profilowanej Dürr 180 [4] TIS10A008-XH2-0 do mocowania uchwytu TIS10A008-H02-0 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 21

22 3 Instalacja Przewody linii i doprowadzające TLS10E 3.8 Przewody linii i doprowadzające TLS10E Dopuszczenie UL Dla przewodów linii TLS10E udzielona została aprobata UL. [1] [2] [3] [4] 56894AXX Opis [1] TLS10E : Kable średniej częstotliwości (przewody linii) dla modułu odbioru energii THM Przekrój przewodu 8 mm 2 Ułożenie jako pętla prądowa w profilu z tworzywa sztucznego [2] TLS10E : Kable średniej częstotliwości (przewody linii) dla modułu odbioru energii THM Przekrój przewodu 16 mm 2 Ułożenie na lub w podłodze [3] TLS10E / TLS10E : Kable średniej częstotliwości (przewody linii) dla modułu odbioru energii THM Przekrój przewodu 25 mm 2 / przekrój przewodu 41 mm 2 Ułożenie jako pętla prądowa lub w podłodze [4] TLS10E : Skrętka z cienkiego drutu jako przewód doprowadzający pomiędzy szafą sterującą odcinkiem przesyłu energii Przekrój przewodu 6 6 mm 2 Stałe ułożenie, np. w kanale kablowym lub jako przewód ruchomy 22 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

23 Instalacja Potrzebne narzędzia Potrzebne narzędzia Narzędzia odpowiednie do przygotowania przewodów linii: [1] [2] [3] [4] [5] [6] 56977AXX [1] Szczypce do cięcia drutu [4] Tygiel lutowniczy z cyną [2] Nóż [5] Kątowa kolba lutownicza z cyną [3] Rurka termokurczliwa [6] Imadło Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 23

24 3 Instalacja Przygotowanie przewodu linii TLS10E 3.10 Przygotowanie przewodu linii TLS10E Przewód linii Przewody linii systemu MOVITRANS wykonywane są jako kable średniej częstotliwości. Rdzeń kabla średniej częstotliwości zbudowany jest z wielu cienkich izolowanych od siebie za pomocą lakieru cienkich drutów i jest chroniony podwójną izolacją przed dotykiem. Przygotowanie Do przygotowania przewodów linii najlepiej nadaje się tygiel lutowniczy lub kątowa kolba lutownicza. Zaciskanie końcówek kablowych jest niedozwolone! Lutowanie końcówek kablowych Wykonywanie złączy Końce kabla powinny być dobrze zlutowane z końcówkami kablowymi! Tylko w ten sposób uzyskają odpowiednio niewielki opór przejściowy! Wykonywanie złączy odbywa się w kilku krokach. Należy postępować w następujący sposób: 1. Nałożyć rurkę termokurczliwą na koniec kabla. 2. Zaznaczyć długość, z jakiej ma zostać zdjęta izolacja. 3. Następnie zdjąć izolację z końca kabla AXX 56154AXX 24 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

25 Instalacja Przygotowanie przewodu linii TLS10E 3 4. Zlutować odizolowany koniec kabla za pomocą tygla lutowniczego lub kątowej kolby lutowniczej ( poniższy rysunek). Za pomocą kątowej kolby lutowniczej ( rys. A): Wypełnij końcówkę kablową do połowy cyną lutowniczą a następnie wprowadź odizolowany koniec kabla w końcówkę kablową. Rozgrzewaj końcówkę kablową dopóty, dopóki nie puści izolacja (warstwa lakieru) poszczególnych drutów i nie wyjdzie z końcówki kablowej w postaci brązowej masy. Za pomocą tygla lutowniczego ( rys. B): Przytrzymać odizolowany koniec kabla dopóty w tyglu lutowniczym, dopóki nie rozpuści się izolacja (warstwa lakieru) poszczególnych drutów i nie będzie pływać w tyglu lutowniczym. A B 56975AXX 5. Podczas lutowania zwrócić uwagę na to, aby izolacja (warstwa lakieru) poszczególnych drutów wyszła z końcówki kablowej! Tylko w ten sposób można zagwarantować dostatecznie dobre połączenie AXX Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 25

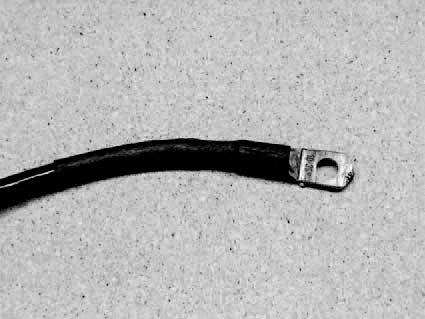

26 3 Instalacja Podłączanie przewodów linii TLS do TCS10A / TVS10A 6. Nałożyć rurkę termokurczliwą na zlutowane miejsce. 7. Podgrzać rurkę termokurczliwą, tak aby ściśle obejmowała zlutowane miejsce AXX 3.11 Podłączanie przewodów linii TLS do TCS10A / TVS10A 1. Wykręcić zaślepki (odpowiednio do liczby podłączanych przewodów linii). 2. W miejsce zaślepek wkręcić odpowiednią liczbę dławików kablowych M25 (TCS10A) lub M25/M32/M40 (TVS10A). 3. Otworzyć urządzenie. W tym celu wykręcić cztery śruby sześciokątne M5 pokrywy obudowy. 4. Wstępnie przygotowany przewód linii wprowadzić przez dławik kablowy do przestrzeni przyłączeniowej urządzenia TCS/TVS. 5. Podłączanie przewodów linii TLS do TCS10A: Wykręcić na płytce przyłączeniowej TCS10A obie śruby M8. Nałożyć na kołki przyłączeniowe przewód linii wstępnie przygotowany przy użyciu końcówek kablowych. Wkręcić z powrotem obie śruby na kołki przyłączeniowe. Po wykonaniu tej czynności przewody linii są zamocowane. Rys. 3: Kompletnie podłączony przewód linii do TCS10A 56978AXX 26 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

27 Instalacja Przygotowanie przewodu doprowadzającego TLS10E Podłączanie przewodów linii TSL do TVS10A: Wykręcić na listwie zaciskowej nakrętki sześciokątne M6 z gwintowanych kołków przyłączeniowych (zgodnie ze schematem; odpowiednio do liczby podłączanych przewodów linii). Podłączyć mostki zgodnie ze schematem połączeń. Nałożyć na gwintowane kołki przyłączeniowe listwy zaciskowej przewód linii wstępnie przygotowany przy użyciu końcówek kablowych. Z powrotem przykręcić sześciokątne nakrętki M6 na gwintowane kołki przyłączeniowe. Po wykonaniu tej czynności przewody linii są zamocowane. Rys. 4: Kompletnie podłączony przewód linii do TVS10A dla prądu przewodu linii 60 A 58098AXX Rys. 5: Kompletnie podłączony przewód linii do TVS10A dla prądu przewodu linii 85 A 58099AXX 7. Zamocować z powrotem pokrywę obudowy przy użyciu czterech śrub sześciokątnych M Przygotowanie przewodu doprowadzającego TLS10E Przewód doprowadzający Przewód doprowadzający (szafa sterująca odcinek przesyłu energii) wykonany jest jako kabel sześciożyłowy. Sześć żył dzieli się na 3 żyły niebieskie i 3 żyły czarne. Każde 3 żyły o jednakowym kolorze wykorzystywane są jako przewody czynne lub powrotne i są podłączane równolegle do TVS10A. Przygotowanie W przewodzie doprowadzającym druty jednej żyły nie są do siebie izolowane. W przeciwieństwie do przewodów linii, w przypadku przewodu doprowadzającego można zaciskać końcówki kablowe na końcówkach żył za pomocą standardowych narzędzi. Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 27

28 3 Instalacja Podłączanie przewodu doprowadzającego TLS10E do TVS10A 3.13 Podłączanie przewodu doprowadzającego TLS10E do TVS10A 1. Wykręcić jedną zaślepkę (M32) na TVS10A. 2. W miejsce zaślepki wkręcić dławik kablowy M Otworzyć urządzenie. W tym celu wykręcić cztery śruby sześciokątne M5 pokrywy obudowy. 4. Na każdej z sześciu żył przewodu doprowadzającego zacisnąć jedną okrągłą końcówkę kablową (6 mm 2 z otworem 6 mm). 5. Wprowadzić przewód doprowadzający zaopatrzony w końcówki kablowe przez dławiki kablowe do przestrzeni przyłączeniowej TVS10A. 6. Podłączanie przewodu doprowadzającego TLS10E do TVS10A: Wykręcić na listwie zaciskowej nakrętki sześciokątne M6 z gwintowanych kołków przyłączeniowych (zgodnie ze schematem; odpowiednio do liczby podłączanych przewodów linii). Podłączyć mostki zgodnie ze schematem połączeń. Nałożyć po trzy żyły przewodu doprowadzającego w jednym kolorze, zaopatrzone w końcówki kablowe na gwintowane kołki przyłączeniowe listwy zaciskowej. Z powrotem przykręcić sześciokątne nakrętki M6 na gwintowane kołki przyłączeniowe. Po wykonaniu tej czynności przewód doprowadzający jest zamocowany. 7. Zamocować z powrotem pokrywę obudowy przy użyciu czterech śrub sześciokątnych M5. 28 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

29 Dane techniczne Kable średniej częstotliwości, końcówki kablowe i dławiki kablowe kva i P n f Hz 4 4 Dane techniczne 4.1 Kable średniej częstotliwości, końcówki kablowe i dławiki kablowe Dla podłączenia kabli średniej częstotliwości do TVS10A za pomocą kołków przyłączeniowych M6: Przewód linii Typ Przekrój przewodu Średnica zewnętrzna Końcówka kablowa Dławiki kablowe [mm 2 ] [mm] Typ Szerokość [mm] (tworzywo sztuczne) Zakres zaciskowy [mm] TLS10E ,5 Klauke 1R/6 12 M TLS10E ,6 ± 0,3 Klauke 3R/6 12 M TLS10E ,0 ± 0,3 Klauke 4R/6 14 TLS10E ,4 ± 0,3 Klauke 5SG/6 M TLS10E ,9 ± 0,4 Klauke 6SG/6 Przewód linii Typ Dla podłączenia kabli średniej częstotliwości do TCS10A / TAS10A (4 kw) za pomocą kołków przyłączeniowych M8: Przekrój przewodu Średnica zewnętrzna Końcówka kablowa Zastosowanie Dławiki kablowe [mm 2 ] [mm] Typ Szerokość [mm] (tworzywo sztuczne) Zakres zaciskowy [mm] TLS10E ,5 Klauke 1R/8 15 TAS10A (4 kw) - - TLS10E ,6 ± 0,3 Klauke 3R/8 15 TCS10A M TLS10E ,0 ± 0,3 Klauke 4R/8 16 TCS10A TLS10E ,4 ± 0,3 Klauke 5R/8 M TAS10A (4 kw) TLS10E ,9 ± 0,4 Klauke 6SG/8 Dla podłączenia kabli średniej częstotliwości do TAS10A (16 kw) za pomocą kołków przyłączeniowych M10: Typ Przekrój przewodu Średnica zewnętrzna Końcówka kablowa [mm 2 ] [mm] Typ Szerokość [mm] TLS10E ,5 Klauke 1R/10 17 TLS10E ,0 ± 0,3 Klauke 4R/10 18 TLS10E ,4 ± 0,3 Klauke 5R/10 TLS10E ,9 ± 0,4 Klauke 6SG/ Właściwości elektryczne i dopuszczenie kabli średniej częstotliwości Typ Materiał izolacji / płaszcza Strata mocy elektrycznej Napięcie robocze Rodzaj ułożenia Promień zgięcia Dopuszczenie TLS10E [W/metr bieżący] TLS10E (przy 30 A) 1000 twardy 35 UL TLS10E Termoplast / Poliuretan 8 (przy 60 A) TLS10E (przy 60 A) (przy 85 A) TLS10E (przy 85 A) [V] 14 (przy 60 A) [mm] twardy lub giętki 80 UL CSA Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 29

30 4 kva i P f n Hz Dane techniczne Dopuszczenie UL 4.3 Dopuszczenie UL Typ Komponenty Dopuszczenie UL TIS10A...-P-../F..-0 Listwa profilowana UL94-V0 TIS10A...-H..-0 Uchwyty do listwy profilowanej UL94-V0 E UL94-V0 TIS10A...-A..-0 Ramka wejściowa kabla UL94-V0 4.4 Rysunek wymiarowy TCS10A / TVS10A Urządzenie kompletne TCS10A/TVS10A ,5 A 6, B BXX Zaślepki TCS10A...-1 A B (4x) M25 x 1,5 (4x) M25 x 1, A = Płytka kołnierzowa z lewej B = Płytka kołnierzowa z prawej 57912AXX 30 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

31 Dane techniczne Rysunek wymiarowy TCS10A / TVS10A kva i P f n Hz 4 Zaślepki TVS10A...-1 A B (4x) M25 x 1,5 (2x) M32 x 1, AXX A = Płytka kołnierzowa z lewej B = Płytka kołnierzowa z prawej Zaślepki TVS10A...-2, TCS10A...-2 A B 80 (2x) M32 x 1,5 80 (2x) M32 x 1, AXX A = Płytka kołnierzowa z lewej B = Płytka kołnierzowa z prawej Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 31

32 4 kva i P f n Hz Dane techniczne Rysunki wymiarowe uchwytów do listew profilowanych TIS10A...-H Rysunki wymiarowe uchwytów do listew profilowanych TIS10A...-H..-0 Rysunek wymiarowy uchwytu TIS10A008-H00-0 Pasujący do profilu AFT 180: AXX Rysunek wymiarowy uchwytu TIS10A008-H01-0 Pasujący do profilu Cinetic 180: AXX Rysunek wymiarowy uchwytu TIS10A008-H02-0 Pasujący do profilu Dürr 180 i uniwersalnej blaszki mocującej: 153, AXX 32 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

33 Dane techniczne Rysunki wymiarowe listew profilowanych w wersji sztywnej TIS10A...-P..-0 kva i P f n Hz Rysunki wymiarowe listew profilowanych w wersji sztywnej TIS10A...-P..-0 Rysunek wymiarowy listwy profilowanej TIS10A008-P , , AXX Rysunek wymiarowy listwy profilowanej TIS10A008-P , , AXX 4.7 Rysunki wymiarowe listew profilowanych w wersji elastycznej TIS10A...-F..-0 Rysunek wymiarowy listwy profilowanej TIS10A008-F , ,1 11,15 37,29 54x39, AXX Rysunek wymiarowy listwy profilowanej TIS10A008-F , , ,82 54x39, AXX Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 33

34 4 kva i P f n Hz Dane techniczne Rysunki wymiarowe wyprowadzeń kablowych TIS10A...-A Rysunki wymiarowe wyprowadzeń kablowych TIS10A...-A..-0 Rysunek wymiarowy końcówki TIS10A008-A00-0 Ø Ø9,5 14 Ø17, AXX Rysunek wymiarowy ramki wejściowej kabla TIS10A008-A74-0 8,5 74 Ø11,8 55,5 Ø11, , AXX 34 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

35 Dane techniczne Rysunki wymiarowe blaszek mocujących TIS10A...-X..-0 kva i P f n Hz Rysunki wymiarowe blaszek mocujących TIS10A...-X..-0 Rysunek wymiarowy blaszki mocującej TIS10A008-X00-0 Pasujący do profilu AFT ,5 76 M6 Ø5,5 16 5, , AXX Rysunek wymiarowy blaszki mocującej TIS10A008-X01-0 Pasujący do profilu Cinetic M6 Ø5,5 12,5 1, ,6 114,9 134, AXX Rysunek wymiarowy blaszki mocującej TIS10A008-X02-0 Pasujący do profilu Dürr M6 Ø5,5 15,3 4, ,6 120,6 139, AXX Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 35

36 4 kva i P f n Hz Dane techniczne Rysunek wymiarowy blaszki ekranującej Rysunek wymiarowy uniwersalnej blaszki mocującej TIS10A008-XH2-0 Pasująca do uchwytu TIS10A008-H Ø AXX 4.10 Rysunek wymiarowy blaszki ekranującej Do montażu uniwersalnej blaszki mocującej na konstrukcji stalowej należy, zgodnie z poniższą ilustracją zastosować blaszkę ekranującą. [1] Mocowanie dla uniwersalnej blaszki mocującej TIS10A008-XH2-0 Ø 10.5 Ø 5.5 [1] [1] R AXX Blaszka ekranująca nie jest zawarta w dostawie. 36 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

37 Indeks zmian Zmiany w porównaniu do poprzedniej wersji 5 5 Indeks zmian 5.1 Zmiany w porównaniu do poprzedniej wersji Poniżej przedstawiono zmiany porównaniu do wydania 06/2005, numer katalogowy (PL). W rozdziałach Instalacja i Dane techniczne przedstawiono nowy opis następujących komponentów instalacyjnych: Uchwyt do listwy profilowanej TIS10A...-H..-0 Listwa profilowana TIS10A...-P..-0/F..-0 Wyprowadzenie kablowe do przewodów linii TIS10A...-A..-0 Blaszka mocująca TIS10A...-X..-0 Nowe typy skrzynki kompensacyjnej TCS10A i rozdzielacza przyłączeniowego TVS10A Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 37

38 6 Skorowidz 6 Skorowidz B Blaszka mocująca TIS10A...-B..-0 Budowa...21 D Dane techniczne Dopuszczenie UL...30 Kable średniej częstotliwości, końcówki kablowe i dławiki kablowe...29 Rysunek wymiarowy blaszki ekranującej...36 Rysunek wymiarowy TCS10A/TVS10A...30 Rysunek wymiarowy zaślepek TCS10A Rysunek wymiarowy zaślepek TCS10A...-2, TVS10A Rysunek wymiarowy zaślepek TVS10A Rysunki wymiarowe blaszek mocujących (TIS10A...-X..-0)...35 Rysunki wymiarowe listew profilowanych w wersji elastycznej (TIS10A...-F..-0)...33 Rysunki wymiarowe listew profilowanych w wersji sztywnej (TIS10A...-P..-0)...33 Rysunki wymiarowe uchwytów do listew profilowanych (TIS10A...-H..-0)...32 Rysunki wymiarowe wyprowadzeń kablowych (TIS10A...-A..-0)...34 Właściwości elektryczne i dopuszczenie kabli średniej częstotliwości...29 Dławiki kablowe Dane techniczne...29 I Indeks zmian...37 Zmiany w porównaniu do poprzedniej wersji...37 K Kable średniej częstotliwości Dane techniczne...29 Właściwości elektryczne i dopuszczenie...29 Komponenty instalacyjne TIS10A Oznaczenie typu...9 Zakres dostawy...11, 13 Końcówki kablowe Dane techniczne...29 L Listwa profilowana TIS10A...-P..-0/F..-0 Budowa...16 N Narzędzia potrzebne do przygotowania przewodów linii TLS10E...23 O Ostrzeżenia... 4 Oznaczenie typu Komponenty instalacyjne TIS10A... 9 Przewody linii TLS10E... 8 Rozdzielacz przyłączeniowy TVS10A... 7 Skrzynka kompensacyjna TCS10A... 7 P Przewody linii TLS10E Budowa Lutowanie końcówek kablowych przy użyciu kątowej kolby lutowniczej Lutowanie końcówek kablowych przy użyciu tygla lutowniczego Narzędzia potrzebne do przygotowania Podłączanie do TCS10A / TVS10A Przygotowanie Wykonywanie złączy Zakres dostawy Przewód doprowadzający TLS10E Podłączanie do TVS10A Przygotowanie Przygotowanie przewodu linii TLS10E R Rozdzielacz przyłączeniowy TVS10A Budowa Rysunek wymiarowy Blaszka ekranująca Rysunki wymiarowe Blaszki mocujące (TIS10A...-X..-0) Listwy profilowane w wersji elastycznej (TIS10A...-F..-0) Listwy profilowane w wersji sztywnej (TIS10A...-P..-0) TCS10A/TVS10A Uchwyty do listew profilowanych (TIS10A...-H..-0) Wyprowadzenia kablowe (TIS10A...-A..-0) Zaślepki TCS10A Zaślepki TCS10A...-2, TVS10A Rysunki wymiarowe zaślepek TVS10A S Skrzynka kompensacyjna TCS10A Budowa Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS

39 Skorowidz 6 T Tabliczki znamionowe TCS10A, TVS10A...8 TCS10A Budowa...19 Oznaczenie typu...7 Tabliczka znamionowa...8 Zakres dostawy...10 TIS10A Oznaczenie typu...9 Zakres dostawy...11, 13 TLS10E Lutowanie końcówek kablowych przy użyciu kątowej kolby lutowniczej...25 Lutowanie końcówek kablowych przy użyciu tygla lutowniczego...25 Narzędzia potrzebne do przygotowania...23 Oznaczenie typu...8 Podłączanie do TCS10A /TVS10A...26 Przegląd przewodów linii...22 Przygotowanie...24 Wykonywanie złączy...24 Zakres dostawy...10 TLS10E Podłączanie do TVS10A...28 Przygotowanie...27 TVS10A Budowa...20 Oznaczenie typu...7 Tabliczka znamionowa...8 Zakres dostawy...10 U Uchwyty do listwy profilowanej TIS10A...-H..-0 Budowa...15 Użytkowanie zgodne z przeznaczeniem...4 W Wskazówki bezpieczeństwa...4 Eksploatacja i obsługa...6 Instalacja i uruchomienie...6 Wyprowadzenia kablowe TIS10A...-A..-0 Budowa...18 Z Zakres dostawy...10 Komponenty instalacyjne TIS10A...11, 13 Przewody linii TLS10E...10 Rozdzielacz przyłączeniowy TVS10A...10 Skrzynka kompensacyjna TCS10A...10 Zakres zastosowania...5 Złomowanie...5 Instrukcja obsługi MOVITRANS Materiały instalacyjne TCS, TIS, TLS, TVS 39
