1 Motoreduktory \ Przekładnie przemysłowe \ Elektronika napędowa \ Automatyka napędowa \ y Stacjonarne zasilanie energią MOVITRANS Moduł TAS10A GC Wydanie 09/ / PL Instrukcja obsługi

2 SEW-EURODRIVE Driving the world

3 Spis tresci 1 Ważne wskazówki Wskazówki bezpieczeństwa Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy Budowa urządzenia wielkość 2 (TAS10A040) Budowa urządzenia wielkość 4 (TAS10A160) Szyny przyłączeniowe wielkości 4 (TAS10A160 i TPS10A160) Montaż i wskazówki dotyczące instalacji Instalacja zgodna z wymogami UL Schemat podłączenia wielkość 2 (TAS10A040) Schemat podłączenia wielkość 4 (TAS10A160) Schemat podłączenia przewodów linii do TAS10A Schemat podłączenia przewodów linii do TAS10A Montaż kondensatorów kompensacyjnych w TAS10A Eksploatacja i serwis elektroniki kva f i n P Hz 5 Dane techniczne Informacje ogólne Dane urządzenia Kondensatory kompensacyjne Rysunki wymiarowe Skorowidz Instrukcja obsługi Moduł MOVITRANS TAS10A 3

4 1 Ważne wskazówki Instrukcja obsługi 1 Ważne wskazówki Wskazówki bezpieczeństwa i ostrzeżenia Należy bezwzględnie przestrzegać poniższych ostrzeżeń i zaleceń dotyczących bezpieczeństwa! Niebezpieczeństwo. Możliwe skutki: śmierć lub ciężkie obrażenia ciała. Niebezpieczna sytuacja. Możliwe skutki: lekkie i niegroźne obrażenia ciała. Niebezpieczeństwo uszkodzenia urządzenia. Możliwe skutki: uszkodzenie urządzenia i powstanie uszkodzeń w jego otoczeniu. Porady i informacje przydatne dla użytkownika. Przestrzeganie tej Instrukcji obsługi jest warunkiem bezawaryjnej pracy urządzenia i uznania ewentualnych roszczeń z tytułu gwarancji. Przeczytaj więc najpierw instrukcję, zanim rozpoczniesz użytkować urządzenie! Instrukcja obsługi zawiera informacje ważne dla obsługi; należy ją więc przechowywać w pobliżu urządzenia. Użytkowanie zgodne z przeznaczeniem Moduł MOVITRANS TAS10A jest urządzeniem do obsługi bezkontaktowego transferu transferu energii w urządzeniach przemysłowych. MOVITRANS TAS10A może być użytkowany wyłącznie wraz z przetwornikiem MOVITRANS TPS10A. Moduł MOVITRANS TAS10A jest urządzeniem do stacjonarnego montażu w szafach sterowniczych. Należy bezwzględnie przestrzegać wszelkich informacji dotyczących danych technicznych i warunków dopuszczalnych w miejscu zastosowania. Uruchomienie (podjęcie pracy zgodnej z przeznaczeniem) jest tak długo niedozwolone, dopóki nie zostanie stwierdzone, że maszyna spełnia wytyczne EMV-89/336/EWG i zachodzi zgodność wyrobu końcowego z wytycznymi dot. maszyn 89/392/EWG (przestrzegać EN 60204). Przy montażu, uruchamianiu i użytkowaniu instalacji z bezkontaktowym transferem energii w oparciu o zasadę indukcji w strefie miejsc pracy należy przestrzegać przepisów stowarzyszeń zawodowych i reguł stowarzyszeń zawodowych B11 "Pola elektromagnetyczne". 4 Instrukcja obsługi Moduł MOVITRANS TAS10A

5 Ważne wskazówki 1 Zakres zastosowania Jeżeli nie przewidziano wyraźnie urządzenia do tego celu, zabronione jest użytkowanie go: w strefie ochrony przeciwwybuchowej w otoczeniu, w którym występują szkodliwe oleje, kwasy, gazy, opary, pyły, promieniowanie itd. w obiektach niestacjonarnych, w których występują drgania i udary wykraczające poza wymagania EN Złomowanie Przestrzegaj aktualnych przepisów: Utylizować zgodnie z właściwościami urządzenia i obowiązującymi przepisami np. jako: złom elektroniczny (obwody drukowane) tworzywa sztuczne (obudowa) blachę miedź itd. Instrukcja obsługi Moduł MOVITRANS TAS10A 5

6 2 Wskazówki bezpieczeństwa 2 Wskazówki bezpieczeństwa Instalacja i uruchomienie Nigdy nie wolno instalować ani uruchamiać produktów uszkodzonych. Uszkodzenia powinny być bezzwłocznie zgłoszone firmie spedycyjnej. Prace przy instalacji, uruchomieniu i serwisowaniu urządzenia mogą być wykonywane tylko przez wykwalifikowanych elektryków posiadających właściwe przeszkolenie w zakresie zapobiegania wypadkom oraz przy zachowaniu obowiązujących przepisów (np. EN 60204, VBG 4, DIN-VDE 0100/0113/0160). Podczas instalacji i uruchamiania pozostałych podzespołów należy przestrzegać odpowiednich instrukcji! Środki i urządzenia ochronne muszą odpowiadać obowiązującym przepisom (np. EN lub EN 50178). Konieczne środki ochronne: Uziemienie urządzenia Urządzenie spełnia wymogi bezpiecznego rozdzielenia przyłączy mocy i elektroniki zgodnie z normą EN Aby zagwarantować bezpieczne rozdzielenie, wszystkie podłączone obwody prądowe powinny również spełniać wymogi bezpiecznego rozdzielenia. Za pomocą odpowiednich kroków (np. na przetwornicy TPS10A połączyć wejście binarne DIØØ "/BLOKADA STOPNIA MOCY" z DGND) należy zapewnić, aby po włączeniu sieci urządzenie nie uruchomiło się w niezamierzony sposób. Eksploatacja i obsługa Przed zdjęciem osłony odłącz urządzenia TPS10A i TAS10A od sieci. Niebezpieczne napięcia mogą utrzymywać się w urządzeniu jeszcze przez 10 minut po odłączeniu go od sieci. Po zdjęciu osłony urządzenie posiada klasę ochronną IP00, na wszystkich podzespołach obecne są niebezpieczne napięcia. Podczas pracy urządzenie musi być zamknięte. W stanie włączonym występują na zaciskach wyjściowych i podłączonych do nich kablach i zaciskach niebezpieczne napięcia. Niebezpieczne napięcia mogą występować również wówczas, gdy przetwornica TPS10A jest zablokowana. Zgaśnięcie roboczej diody LED V1 oraz innych wskaźników na przetwornicy TPS10A nie jest oznaką, iż urządzenia TPS10A oraz TAS10A są odłączone od sieci i nie przewodzą napięcia. Wbudowane w urządzenie funkcje zabezpieczające mogą spowodować wyłączenie urządzenia. Usunięcie przyczyny zakłócenia lub reset mogą prowadzić do samoczynnego uruchomienia się urządzenia. Jeśli ze względów bezpieczeństwa jest to niedozwolone, odłącz najpierw urządzenia TPS10A i TAS10A od sieci a następnie usuń przyczynę usterki. 6 Instrukcja obsługi Moduł MOVITRANS TAS10A

7 Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy 3 3 Instalacja 3.1 Oznaczenie typu, tabliczki znamionowe i zakres dostawy Przykład Oznaczenie typu T A S 10 A N X 1-1 Wersja: 1 = właściwa dla klienta Rodzaj podłączenia: 1 = jednofazowe Bez znaczenia Napięcie przyłączeniowe: 4 = napięcie pierwotne 400 V AC Prąd wyjściowy: 6 = 60 A / 8 = 85 A Rodzaj chłodzenia: 0 = bez radiatora Wersja obudowy: N = klasa ochrony IP10 Moc znamionowa: 040 = 4 kw / 160 = 16 kw Wersja: A Szereg konstrukcyjny i rodzina: 10 = Standard Typ montażu: S = stacjonarny Komponenty: A = źródło prądowe Typ: T = MOVITRANS Instrukcja obsługi Moduł MOVITRANS TAS10A 7

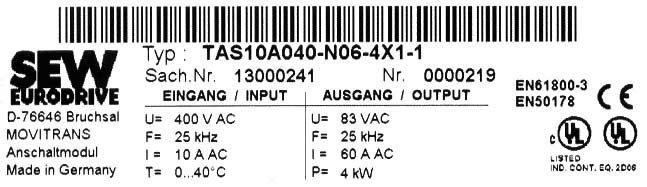

8 3 Instalacja Oznaczenie typu, tabliczki znamionowe i zakres dostawy Przykład Tabliczka znamionowa Z boku na urządzeniu umieszczona jest tabliczka znamionowa. Rys. 1: Tabliczka znamionowa MOVITRANS TAS10A (przykład) 55365AXX Zakres dostawy Wielkość 2 Wielkość 4 Urządzenia dostępne są w dwóch wielkościach: Moduł TAS10A040 (4 kw) Moduł TAS10A160 (16 kw) z 5 prądowymi szynami przyłączeniowymi oraz 2 sztukami osłon przed dotykiem dla zacisków mocy W celu kompensacji podłączonego przewodu linii można zamontować w razie potrzeby kondensatory kompensacyjne ( Rozdz. "Montaż kondensatorów kompensacyjnych w TAS10A"). Kondensatory kompensacyjne muszą być oddzielnie zamawiane w SEW-EURODRIVE ( Rozdz. "Dane techniczne"). 8 Instrukcja obsługi Moduł MOVITRANS TAS10A

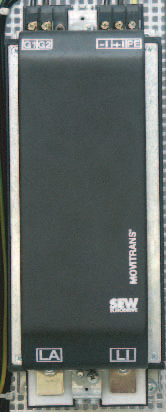

9 Instalacja Budowa urządzenia wielkość 2 (TAS10A040) Budowa urządzenia wielkość 2 (TAS10A040) [3] [4] [5] [6] Rys. 2: Budowa urządzenia MOVITRANS TAS10A AXX X2: Podłączenie żyratora G1 / G2 ( Napięcie pierwotne 400 V AC przychodzące z TPS10A040 X2:G1/G2) Zacisk nie ma funkcji [3] X3: Prądowe sprzężenie zwrotne -I / +I ( Przychodzące z TPS10A040 X3:-I/+I) [4] X4: Przyłącze PE [5] LA (Podłączenie przewodu powrotnego) [6] LI (Podłączenie przewodu zasilającego) Przy podłączaniu przewodu linii (LA/LI) przestrzegaj rozdziału "Schemat podłączenia przewodów linii do TAS10A040". Instrukcja obsługi Moduł MOVITRANS TAS10A 9

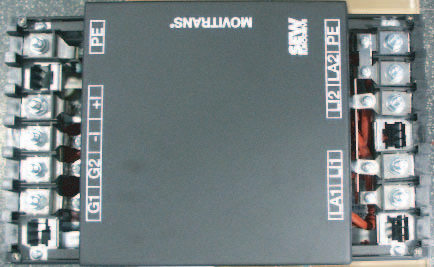

10 3 Instalacja Budowa urządzenia wielkość 4 (TAS10A160) 3.3 Budowa urządzenia wielkość 4 (TAS10A160) [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] Rys. 3: Budowa urządzenia MOVITRANS TAS10A AXX Zacisk nie ma funkcji X2: Podłączenie żyratora G1 / G2 ( Napięcie pierwotne 400 V AC przychodzące z TPS10A160 X2:G1/G2) [3] X3: Prądowe sprzężenie zwrotne -I / +I ( Przychodzący z TPS10A160 X3:-I/+I) [4] Zacisk nie ma funkcji [5] X4: Przyłącze PE [6] Zacisk nie ma funkcji [7] LI1 (Podłączenie pierwszego przewodu powrotnego) [8] LA1 (Podłączenie pierwszego przewodu zasilającego) [9] Zacisk nie ma funkcji [10] LI2 (Podłączenie drugiego przewodu powrotnego) [11] LA2 (Podłączenie drugiego przewodu zasilającego) [12] Połączenie PE Przy podłączaniu przewodu linii (LA1/LI1, LA2/LI2) przestrzegaj rozdziału "Schemat podłączenia przewodów linii do TAS10A160". 10 Instrukcja obsługi Moduł MOVITRANS TAS10A

11 Instalacja Szyny przyłączeniowe wielkości 4 (TAS10A160 i TPS10A160) Szyny przyłączeniowe wielkości 4 (TAS10A160 i TPS10A160) [6] [3] [4] [3] [5] Rys. 4: Szyny przyłączeniowe na MOVITRANS TPS10A160 i TAS10A AXX Przetwornica MOVITRANS TPS10A160 Osłona [3] Osłona przed dotykiem [4] Szyny przyłączeniowe [5] Moduł MOVITRANS TAS10A160 [6] Szyny przyłączeniowe (widok szczegółowy) Przy montażu standardowych szyn przyłączeniowych należy przestrzegać wskazówek w rozdziałach "Montaż i wskazówki instalacyjne" oraz "Schemat podłączenia wielkości 4 (TAS10A160)". Instrukcja obsługi Moduł MOVITRANS TAS10A 11

12 3 Instalacja Montaż i wskazówki dotyczące instalacji 3.5 Montaż i wskazówki dotyczące instalacji Podczas instalacji należy bezwzględnie przestrzegać wskazówek bezpieczeństwa! Momenty dociągające Stosuj wyłącznie oryginalne elementy przyłączeniowe. Przestrzegaj momentów dociągania: Wielkość 2 (TAS10A040) zaciski X2, X3: 1,5 Nm (13.3 lb.in) Wielkość 2 (TAS10A040) zaciski LA / LI: 8 Nm (69.33 lb.in) Wielkość 4 (TAS10A160) wszelkie zaciski przyłączeniowe: 14 Nm (124 lb.in) Wielkość 2 i 4 wszelkie śruby mocujące do montażu kondensatorów kompensacyjnych: 8 Nm (69.33 lb.in) Położenie montażowe Niedozwolona jest instalacja pozioma, skośna lub do góry nogami! Montaż pionowy Zamontuj urządzenia TPS10A i TAS10A pionowo jedno nad drugim. Przy podłączaniu TAS10A040 do TPS10A040 należy stosować skręcane przewody jak opisano w rozdziale "Schemat podłączenia wielkości 2". Przy podłączaniu TAS10A160 do TPS10A160 należy stosować standardowe szyny przyłączeniowe jak opisano w rozdziale "Szyny przyłączeniowe" i "Schemat podłączenia wielkości 4 (Wariant podłączenia A)". Przy montażu należy przestrzegać odległości urządzeń zgodnie z następującym rysunkiem: A D TPS10A040 B C TPS10A160 E F TAS10A040 B TAS10A160 E Wymiary montażowe w mm: 53705AXX TPS10A040 TAS10A040 TPS10A160 TAS10A160 A B C B D E F E Instrukcja obsługi Moduł MOVITRANS TAS10A

13 Instalacja Montaż i wskazówki dotyczące instalacji 3 Montaż poziomy Zalecany jest montaż pionowo jedno urządzenie nad drugim. Jeśli urządzenia TPS10A i TAS10A montowane będą obok siebie, wówczas należy przestrzegać następujących punktów: W celu zapewnienia właściwego odprowadzania ciepła pozostaw wolną przestrzeń co najmniej 100 mm (4 in) nad i pod urządzeniem. Prosimy przestrzegać przy projektowaniu danych w rozdziale "Dane techniczne". Boczna wolna przestrzeń jest zbędna, urządzenia mogą być montowane w szeregu. Przy podłączaniu TAS10A040 do TPS10A040 należy stosować skręcane przewody jak opisano w rozdziale "Schemat podłączenia wielkości 2". Przy podłączaniu TAS10A160 do TPS10A160 należy stosować skręcane przewody oraz dławik jak opisano w rozdziale "Schemat podłączenia wielkości 4" (Wariant podłączenia B). Przekrój przewodu Przekrój przewodu pomiędzy X2/X3 urządzenia TAS10A a X2/X3 urządzenia TPS10A: Wielkość 2 (TAS10A040) 4 mm 2 Wielkość 4 (TAS10A160) 16 mm 2 Wyjście z urządzenia Podłączaj wyłącznie dozwolone przewody linii. Przewody linii wysokiej częstotliwości muszą być fachowo podłączone. Osadzanie rurkowych końcówek kablowych na przewodach wysokiej częstotliwości może odbywać się wyłącznie poprzez lutowanie za pomocą lutownicy o dużej mocy (min. 200 W) lub w kąpieli lutowniczej. Zaciskanie jest niedozwolone! Przy podłączaniu przewodów linii należy przestrzegać również wskazówek w rozdziale "Schemat podłączenia przewodów linii do TAS10A040 lub TAS10A160". Przewody silnoprądowe Przewody silnoprądowe należy przeprowadzać ściśle obok siebie (opaski kablowe, kanały kablowe itd.). Unikaj bezpośredniego sąsiedztwa blachy stalowej lub innych metali magnetycznych (nagrzewanie ze względu na prądy wirowe). Konstrukcyjnymi możliwościami są tu np. kanał lub rura z tworzywa sztucznego na podporach odległościowych warstwa pośrednia z blachy aluminiowej W przypadku przeprowadzania przez ściany (szafa sterownicza itd.) należy przewidzieć możliwość wspólnego skręcenia przewodu doprowadzającego ipowrotnego. Jeśli nie jest to możliwe, wówczas należy zastosować płytę przelotową z aluminium lub tworzywa sztucznego. Przewody silnoprądowe i sygnałowe należy układać oddzielnie. Ekranowanie i uziemienie Połącz ekran z masą najkrótszą drogą, obustronnie, płaskim stykiem. W celu uniknięcia pętli uziemienia jeden koniec ekranu można uziemić przez kondensator przeciwzakłóceniowy (220nF/50V). Przy podwójnie ekranowanym przewodzie ekran uziemić po stronie urządzenia, a wewnętrzny ekran na drugim końcu. MOVITRANS oraz wszystkie urządzenia dodatkowe należy uziemić zgodnie z przepisami o wysokich częstotliwościach. W tym celu należy wykonać płaski, metaliczny styk obudowy urządzenia z masą (np. nielakierowana płyta montażowa szafy sterowniczej). Instrukcja obsługi Moduł MOVITRANS TAS10A 13

14 3 Instalacja Instalacja zgodna z wymogami UL 3.6 Instalacja zgodna z wymogami UL Instalacje spełniające warunki UL wymagają przestrzegania następujących wskazówek: Jako kable instalacyjne stosuj przewody miedziane o następujących zakresach temperatur: Zakres temperatur 60/75 C dla MOVITRANS TAS10A (wielkość 2 i 4) Dopuszczalne momenty dociągania dla zacisków silnoprądowych MOVITRANS wynoszą: Wielkość 2 (TAS10A040) zaciski X2, X3: 1,5 Nm (13.3 lb.in) Wielkość 2 (TAS10A040) zaciski LA / LI: 8 Nm (69.33 lb.in) Wielkość 4 (TAS10A160) wszelkie zaciski przyłączeniowe: 14 Nm (124 lb.in) Wielkość 2 i 4 wszelkie śruby mocujące do montażu kondensatorów kompensacyjnych: 8 Nm (69.33 lb.in) Dalsze informacje na ten temat znajdziesz w rozdziale "Montaż kondensatorów kompensacyjnych". 14 Instrukcja obsługi Moduł MOVITRANS TAS10A

15 Instalacja Schemat podłączenia wielkość 2 (TAS10A040) Schemat podłączenia wielkość 2 (TAS10A040) Moduł wielkość 2 Moduł TAS10A040 podłącz w następujący sposób: MOVITRANS TPS10A X2: X3: G1 G2 N.C. -I +I PE I G I L G1 G2 N.C. -I +I PE X2: X3: MOVITRANS TAS10A LA LI Rys. 5: Schemat podłączenia MOVITRANS TAS10A040 (stan fabryczny) 54901AXX Skręcane przewody Element zwierający (do uruchomienia TAS10A040 bez podłączonego przewodu linii) Opis funkcji zacisków Zacisk X2: 4/5 X3: 6/9 LA LI G1/G2 I/+I Funkcja Podłączenie żyratora ( przychodzące z TPS10A X2:G1/G2) Prądowe sprzężenie zwrotne ( przychodzące z TPS10A X3:-I/+I) Podłączenie przewodu powrotnego Podłączenie przewodu zasilającego Instrukcja obsługi Moduł MOVITRANS TAS10A 15

16 3 Instalacja Schemat podłączenia wielkość 4 (TAS10A160) 3.8 Schemat podłączenia wielkość 4 (TAS10A160) Moduł TAS wielkość 4 Moduł TAS10A160 podłącz w następujący sposób: Montaż pionowy Montaż poziomy MOVITRANS TPS10A MOVITRANS TPS10A X2: X3: X2: X3: N.C. G1 G2 -I +I N.C. PE N.C. G1 G2 -I +I N.C. PE [3] A HD... n=5 B I G I L I G I L N.C. G1 G2 -I +I N.C. PE X2: X3: MOVITRANS TAS10A N.C. G1 G2 -I +I N.C. PE X2: X3: MOVITRANS TAS10A N.C. LA1 LI1 N.C. LI2 LA2 PE N.C. LA1 LI1 N.C. LI2 LA2 PE Rys. 6: Schemat podłączenia MOVITRANS TAS10A160 (stan fabryczny) 55534APL Skręcane przewody Element zwierający (do uruchomienia TAS10A160 bez podłączonego przewodu linii) [3] Szyny przyłączeniowe A B Wariant A (podłączenie TAS10A160 do TPS10A160 za pomocą prądowych szyn przyłączeniowych) Wariant B (podłączenie TAS10A160 do TPS10A160 za pomocą skręcanych przewodów) Warianty Moduł TAS10A160 może być podłączony do przetwornicy TPS10A160 poprzez wariant A lub B: Wariant A W przypadku tego wariantu wykorzystuje się standardowe szyny przyłączeniowe, aby podłączyć moduł TAS10A160 do przetwornika TPS10A160. Wchodzą one w skład zakresu dostawy modułu TAS10A Instrukcja obsługi Moduł MOVITRANS TAS10A

17 Instalacja Schemat podłączenia wielkość 4 (TAS10A160) 3 Rysunek przedstawia zalecany montaż (pionowo jedno nad drugim) oraz podłączenie urządzeń za pomocą szyn przyłączeniowych: [4] [3] Rys. 7: Szyny przyłączeniowe do MOVITRANS TPS10A160 i TAS10A AXX Przetwornica MOVITRANS TPS10A160 Szyny przyłączeniowe [3] Moduł MOVITRANS TAS10A160 [4] Szyny przyłączeniowe (widok szczegółowy) Dalsze informacje na ten temat znajdziesz w rozdziałach "Szyny przyłączeniowe", "Wskazówki dot. montażu i instalacji" oraz "Dane techniczne". Wariant B W przypadku tego wariantu wykorzystuje się skręcane przewody i podłącza się na wyjściu X2:G1/G2 dławik wyjściowy HD003, aby połączyć moduł TAS10A160 z przetwornikiem TPS10A160. Dławik wyjściowy HD003 Numer katalogowy Średnica wewnętrzna d 88 mm (4.46 in) Dla przekrojów przewodów 16 mm 2 (AWG 6) Opis funkcji zacisków Zacisk X2: 4/5 X3: 6/9 LA1 LI1 LA2 LI2 G1/G2 I/+I Funkcja Podłączenie żyratora ( przychodzące z TPS10A X2:G1/G2) Prądowe sprzężenie zwrotne ( przychodzące z TPS10A X3:-I/+I) Podłączenie pierwszego przewodu powrotnego Podłączenie pierwszego przewodu zasilającego Podłączenie drugiego przewodu powrotnego Podłączenie drugiego przewodu zasilającego Instrukcja obsługi Moduł MOVITRANS TAS10A 17

18 3 Instalacja Schemat podłączenia przewodów linii do TAS10A Schemat podłączenia przewodów linii do TAS10A040 Składniki przewodów linii Przewód linii składa się z pętli, złożonej z przewodu doprowadzającego i powrotnego. Przewód doprowadzający oznaczony jest przy tym jako "LI" a przewód powrotny jako "LA". Przewód powrotny podłączony jest wewnątrz urządzenia do potencjału przewodu ochronnego (PE). Podłączenie przewodu linii do TAS10A040 W celu podłączenia przewodu linii do TAS10A040 należy najpierw wyjąć element zwierający pomiędzy LA a LI. PE G1 G2 -I +I PE [5] C1 C2 C3 [4] LA LI [3] Rys. 8: Schemat podłączenia MOVITRANS TAS10A040 z jednym przewodem linii 54904AXX Przewód linii Podłączenie przewodu powrotnego LA [3] Podłączenie przewodu doprowadzającego LI [4] Kondensatory kompensacyjne [5] Żyrator 18 Instrukcja obsługi Moduł MOVITRANS TAS10A

19 Instalacja Schemat podłączenia przewodów linii do TAS10A Schemat podłączenia przewodów linii do TAS10A160 Liczba przewodów linii Podłączenie przewodu linii do TAS10A160 Do modułu TAS10A160 można podłączyć jeden lub dwa przewody linii. Przy podłączaniu jednego przewodu linii podłącz go do LA1/LI1. Wyjmij najpierw pałąk zwarciowy pomiędzy LI1 a LI2. G1 G2 -I +I PE [4] C1 C2 C3 C4 [3] LA1 LI1 LI2 LA2 PE Rys. 9: Schemat podłączenia MOVITRANS TAS10A160 z jednym przewodem linii 54905AXX Podłączenie przewodu linii do LA1/LI1 Element zwierający LI2/LA2 [3] Kondensatory kompensacyjne [4] Żyrator Po podłączeniu tylko jednego przewodu linii do TAS10A160 należy z powrotem zamontować pałąk zwarciowy pomiędzy LI2 a LA2! Instrukcja obsługi Moduł MOVITRANS TAS10A 19

20 3 Instalacja Schemat podłączenia przewodów linii do TAS10A160 Podłączenie dwóch przewodów linii do TAS10A160 Przy podłączaniu dwóch przewodów linii, pierwszy należy podłączyć do LA1/LI1 a drugi do LA2/LI21. Wyjmij najpierw pałąk zwarciowy pomiędzy LI1 a LI2. G1 G2 -I +I PE [4] C1 C2 C3 C4 [3] LA1 LI1 LI2 LA2 PE Rys. 10: Schemat podłączenia MOVITRANS TAS10A160 z dwoma przewodami linii 54906AXX Podłączenie pierwszego przewodu linii do LA1/LI1 Podłączenie drugiego przewodu linii do LA2/LI2 [3] Kondensatory kompensacyjne [4] Żyrator 20 Instrukcja obsługi Moduł MOVITRANS TAS10A

21 Instalacja Montaż kondensatorów kompensacyjnych w TAS10A Montaż kondensatorów kompensacyjnych w TAS10A Przed rozpoczęciem Zanim zaczniesz wkładać / wyjmować kondensatory kompensacyjne, zapoznaj się z poniższymi wskazówkami: Bezwzględnie przestrzegaj wskazówek bezpieczeństwa! Przed zdjęciem obudowy ochronnej odłącz urządzenia TPS10A.. i TAS10A.. od sieci. Niebezpieczne napięcia mogą utrzymywać się w urządzeniu jeszcze przez 10 minut po odłączeniu go od sieci. Zgaśnięcie roboczej diody LED V1 oraz innych wskaźników na przetwornicy TPS10A.. nie jest oznaką, iż urządzenia TPS10A.. oraz TAS10A.. są odłączone od sieci i nie przewodzą napięcia Montaż lub demontaż kondensatorów kompensacyjnych dozwolony jest tylko wówczas, gdy urządzenia zamontowane są pionowo ( rozdz. "Wskazówki dot. montażu i instalacji")! Kondensatory kompensacyjne mogą być montowane w urządzeniach TAS10A040 i TAS10A160 ( rozdz. "Dane techniczne kondensatorów kompensacyjnych"). Do montażu kondensatorów kompensacyjnych używaj wyłącznie dołączonego materiału do zamocowania ( poniższy rysunek)! Zakres dostawy kondensatorów kompensacyjnych Do zakresu dostawy kondensatorów kompensacyjnych SEW-EURODRIVE należą następujące komponenty: Kondensatory kompensacyjne (pojemność 2 µf, 4 µf, 8 µf, 16 µf lub 32 µf) Krótkie śruby [6] [7] Rys. 11: Zakres dostawy kondensatorów kompensacyjnych 55265AXX [6] Krótka śruba imbusowa o wielkości 4 [7] Kondensatory kompensacyjne (pojemność 2 µf, 4 µf, 8 µf, 16 µf lub 32 µf) Kondensatory kompensacyjne dostępne są pojedynczo lub jako cały pakiet. Instrukcja obsługi Moduł MOVITRANS TAS10A 21

22 3 Instalacja Montaż kondensatorów kompensacyjnych w TAS10A Demontaż osłony i pokrywy obudowy na TAS10A040 Zanim będziesz mógł zamontować kondensatory kompensacyjne, musisz zdjąć osłonę oraz pokrywę obudowy modułu TAS10A040: Należy przy tym postępować w następujący sposób: Zdejmij górną i dolną obudowę ochronną TAS10A040. W tym celu poluzuj dwie śruby mocujące. Zdejmij pokrywę obudowy TAS10A040. W tym celu poluzuj dwie śruby mocujące. Rys. 12: Demontaż osłony i pokrywy obudowy na MOVITRANS TAS10A AXX Śruby mocujące górnej / dolnej obudowy ochronnej Śruby mocujące górnej / dolnej pokrywy urządzenia Montaż osłony i pokrywy obudowy na TAS10A040 Przy montażu osłony oraz pokrywy obudowy na module TAS10A040 postępuj w odwrotny sposób: Zamocuj pokrywę obudowy TAS10A040. W tym celu dociągnij dwie śruby mocujące. Zamocuj górną i dolną obudowę ochronną TAS10A040. W tym celu dociągnij dwie śruby mocujące. 22 Instrukcja obsługi Moduł MOVITRANS TAS10A

23 Instalacja Montaż kondensatorów kompensacyjnych w TAS10A 3 Stan fabryczny TAS10A040 W stanie fabrycznym trzy szyny prądowe [3] zamontowane są w module TAS10A040. [3] [4] [5] [3] [4] [5] [3] Rys. 13: Stan fabryczny MOVITRANS TAS10A AXX Śruba z gniazdem imbusowym 5 Nakrętka M8 z ruchomą podkładką [3] Szyna prądowa [4] Krótka tulejka dystansowa [5] Długa śruba imbusowa o wielkości 4 Montaż kondensatorów kompensacyjnych w TAS10A040 Przy montażu kondensatorów kompensacyjnych należy postępować w następujący sposób: Zawsze demontuj kompletnie kombinację trzech szyn prądowych. W tym celu odkręć śruby imbusowe na górnej i dolnej szynie prądowej [3]. Instrukcja obsługi Moduł MOVITRANS TAS10A 23

24 3 Instalacja Montaż kondensatorów kompensacyjnych w TAS10A Możliwe warianty montażu wtas10a040 Kondensatory kompensacyjne mogą być montowane w module TAS10A040 w następujących wariantach. A B C [3] [5] [4] [3] [5] [4] [3] [5] [4] [7] [4]/[6] [7] [4]/[6] [7] [4]/[6] [7] [7] [7] 55261AXX Rys. 14: Warianty montażu kondensatorów kompensacyjnych w MOVITRANS TAS10A040 Śruba z gniazdem imbusowym 5 Nakrętka M8 z ruchomą podkładką [3] Szyna prądowa [4] Krótka tulejka dystansowa [5] Długa śruba imbusowa o wielkości 4 [6] Krótka śruba imbusowa o wielkości 4 [7] Kondensatory kompensacyjne (pojemność 2 µf, 4 µf, 8 µf, 16 µf lub 32 µf) A B C Wariant A (jeden kondensator kompensacyjny) Wariant B (dwa kondensatory kompensacyjne) Wariant C (trzy kondensatory kompensacyjne) Montuj daną kombinację zawsze poza urządzeniem TAS10A040 a następnie wkładaj ją w całości do TAS10A Instrukcja obsługi Moduł MOVITRANS TAS10A

25 Instalacja Montaż kondensatorów kompensacyjnych w TAS10A 3 Wariant montażu TAS10A040 z 3 kondensatorami kompensacyjnymi W celu kompensacji podłączonego przewodu linii można zamontować w module TAS10A040 maksymalnie 3 kondensatory kompensacyjne. [4] [3] Rys. 15: MOVITRANS TAS10A040 z 3 kondensatorami kompensacyjnymi 55263AXX Pojemność C1 Pojemność C2 [3] Pojemność C3 [4] Śruba z gniazdem imbusowym 5 Instrukcja obsługi Moduł MOVITRANS TAS10A 25

26 3 Instalacja Montaż kondensatorów kompensacyjnych w TAS10A Demontaż osłony i pokrywy obudowy na TAS10A160 Zanim będziesz mógł zamontować kondensatory kompensacyjne, musisz zdjąć osłonę oraz pokrywę obudowy modułu TAS10A160: Należy przy tym postępować w następujący sposób: Zdejmij górną i dolną obudowę ochronną TAS10A160. W tym celu poluzuj cztery śruby mocujące. Zdejmij pokrywę obudowy TAS10A160. W tym celu poluzuj cztery śruby mocujące. Rys. 16: Demontaż osłony i pokrywy obudowy na MOVITRANS TAS10A AXX Śruby mocujące górnej / dolnej obudowy ochronnej Śruby mocujące górnej / dolnej pokrywy urządzenia Montaż osłony i pokrywy obudowy na TAS10A160 Przy montażu osłony oraz pokrywy obudowy na module TAS10A160 postępuj w odwrotny sposób: Zamocuj pokrywę obudowy TAS10A160. W tym celu dociągnij cztery śruby mocujące. Zamocuj górną i dolną obudowę ochronną TAS10A160. W tym celu dociągnij cztery śruby mocujące. 26 Instrukcja obsługi Moduł MOVITRANS TAS10A

27 Instalacja Montaż kondensatorów kompensacyjnych w TAS10A 3 Stan fabryczny TAS10A160 W stanie fabrycznym cztery szyny prądowe [3] (dwie kombinacje po dwie) zamontowane są w TAS10A160. [3] [4] [5] [3] Rys. 17: Stan fabryczny MOVITRANS TAS10A AXX Śruba z gniazdem imbusowym 5 Nakrętka M8 z ruchomą podkładką [3] Szyna prądowa [4] Krótka tulejka dystansowa [5] Długa śruba imbusowa o wielkości 4 Montaż kondensatorów kompensacyjnych w TAS10A160 Przy montażu kondensatorów kompensacyjnych należy postępować w następujący sposób: Zawsze demontuj kompletnie kombinację podwójnych szyn prądowych [3]. W tym celu odkręć śruby imbusowe na górnej i dolnej szynie prądowej [3]. Instrukcja obsługi Moduł MOVITRANS TAS10A 27

28 3 Instalacja Montaż kondensatorów kompensacyjnych w TAS10A Możliwe warianty montażu w TAS10A160 Kondensatory kompensacyjne mogą być montowane w module TAS10A160 w następujących wariantach. A B [3] [5] [4] [7] [4]/[6] [7] [7] 55266AXX Rys. 18: Warianty montażu kondensatorów kompensacyjnych w MOVITRANS TAS10A160 Śruba z gniazdem imbusowym 5 Nakrętka M8 z ruchomą podkładką [3] Szyna prądowa [4] Krótka tulejka dystansowa [5] Długa śruba imbusowa o wielkości 4 [6] Krótka śruba imbusowa o wielkości 4 [7] Kondensator kompensacyjny (pojemność 2 µf, 4 µf, 8 µf, 16 µf lub 32 µf) A B Wariant A (pojedynczy kondensator kompensacyjny) Wariant B (dwa kondensatory kompensacyjne) Zwróć uwagę, iż prezentowane są tutaj tylko warianty montażu z kombinacją podwójnych szyn. Dotyczą one również odpowiednio innych kombinacji podwójnych szyn. Montuj daną kombinację zawsze poza urządzeniem TAS10A040 a następnie wkładaj ją w całości do TAS10A Instrukcja obsługi Moduł MOVITRANS TAS10A

29 Instalacja Montaż kondensatorów kompensacyjnych w TAS10A 3 Wariant montażu TAS10A160 z 4 kondensatorami kompensacyjnymi W celu kompensacji podłączonego przewodu linii można zamontować w module TAS10A160 maksymalnie 4 kondensatory kompensacyjne. [5] [4] [3] Rys. 19: MOVITRANS TAS10A160 z 4 kondensatorami kompensacyjnymi 55267AXX Pojemność C1 Pojemność C2 [3] Pojemność C3 [4] Pojemność C4 [5] Śruba z gniazdem imbusowym 5 Instrukcja obsługi Moduł MOVITRANS TAS10A 29

30 4 Eksploatacja i serwis elektroniki 4 Eksploatacja i serwis 4.1 elektroniki Wysyłka do naprawy Gdyby nie dało się usunąć jakiegoś błędu, wówczas prosimy zwrócić się do serwisu elektronicznego SEW w Bruchsal. Przy konsultacji z serwisem elektronicznym należy zawsze podawać cyfry kodu serwisowego ( etykieta serwisowa). Jeśli odsyłasz urządzenie do naprawy, podaj następujące dane: Numer seryjny ( tabliczka znamionowa) Oznaczenie typu Cyfry kodu serwisowego ( etykieta serwisowa) Krótki opis aplikacji Podłączone obciążenie Rodzaj błędu Zjawiska towarzyszące Własne przypuszczenia Uprzednie niezwykłe zachowania itd. Etykieta serwisowa Moduł TAS10A opatrzony jest etykietą serwisową, która umieszczona jest z boku obok tabliczki znamionowej. Na etykiecie serwisowej znajdują się oznaczenie typu, kod serwisowy oraz oznaczenie podzespołów TAS10A TAS10A040-N06-4X1-1 2 TPS Rys. 20: Etykieta serwisowa 53712AXX Etykieta serwisowa Oznaczenie typu [3] Kod serwisowy [4] Podzespół / Część 30 Instrukcja obsługi Moduł MOVITRANS TAS10A

31 Dane techniczne Informacje ogólne kva i P f n Hz 5 5 Dane techniczne 5.1 Informacje ogólne W poniższej tabeli wymienione są dane techniczne, które dotyczą wszystkich urządzeń MOVITRANS TAS10A, niezależnie od wielkości i mocy. MOVITRANS TAS10A Wszystkie wielkości Odporność na zakłócenia Spełnia EN Emisja zakłóceń w przypadku instalacji spełniającej warunki EMV Temperatura otoczenia Klasa klimatyczna ϑ Zgodnie z klasą wartości granicznych A według EN i EN 55014, spełnia EN C C EN , klasa 3K3 Temperatura magazynowania i transportu ϑ L 25 C C (EN , klasa 3K3) Klasa ochrony wielkości 2 (TAS10A040) wielkości 4 (TAS10A160) IP10 IP00, IP10 z zamontowaną osłoną przed dotykiem Klasa zanieczyszczenia 2 według IEC (VDE ) Tryb pracy DB (EN i 1-3) Odporność na wibracje Zgodnie z EN Względna wilgotność powietrza 95 %, zroszenie jest niedopuszczalne 5.2 Dane urządzenia TAS10A040- TAS10A160- MOVITRANS TAS10A N06-4X1-1 N08-4X1-1 N06-4X1-1 N08-4X1-1 Numer katalogowy Wejście Znamionowe napięcie wejściowe U E_N 400 V AC Częstotliwość wejściowa f E 25 khz Znamionowy prąd wejściowy I G_N 10 A AC 40 A AC Prąd obciążenia I L 7,5 A AC 30 A AC Wyjście Znamionowa moc wyjściowa P N 4 kw 16 kw Znamionowy prąd wyjściowy I A_N 60 A AC 85 A AC 60 A AC 85 A AC Znamionowe napięcie wyjściowe U A_N 83 V AC 59 V AC 333 V AC 235 V AC Częstotliwość wyjściowa f A 25 khz Impedancja żyratora X G 53,3 Ω 13,3 Ω Informacje ogólne Strata mocy przy P N P V 50 W 200 W Zapotrzebowanie na powietrze 20 m 3 /h (12 ft 3 /min) 40 m 3 /h (24 ft 3 /min) chłodzące Masa 8,8 kg (19.36 lb) 31,6 kg (69.52 lb) Wymiary szer. wys. gł mm ( in) mm ( in) Instrukcja obsługi Moduł MOVITRANS TAS10A 31
