1 Wykrywanie środowiska IT podstawą skutecznego zarządzania konfiguracją i zasobami 2010 IBM Corporation

2 Prezentacja Rodzaje danych wykrywanych w środowisku IT Wsparcie narzędzi Tivoli Dlaczego uŝywać i TADd/TADz? Funkcjonalność TADd Funkcjonalność Mapa rozwiązań Piotr Kalandyk Technical Leader TLCM/ILMT/TADd Tivoli IT Asset Management Krzysztof Porowski Technical Leader 1

3 Rodzaje wykrywanych danych w środowisku IT Web Servers App Servers App/DB Servers End Users App Servers App/DB Server App Servers IT Resources for a Medium Business Komputery Urządzenia sieciowe Oprogramowanie Dane konfiguracyjne Relacje 2

4 Wsparcie narzędzi Tivoli w róŝnych obszarach Stacje robocze Serwery Wykrywanie Co posiadam? TADd TADd Spis zasobów HW/SW Jaki jest stan obecny? Mapowanie aplikacji / Topologie logiczne oraz fizyczne Jak to jest połączone z innymi elementami? TADd N/A TADd TADd Licencje SW Czy to oprogramowanie jest uŝywane? TADd Jaki jest poziom wykorzystania licencji? Systemy Mainframe TADz TADz Pamięć masowa TPC Standard Edition (+) TPC Standard Edition (+) TPC Standard Edition (+) N/A Sieć Tivoli Network Manager Tivoli Network Manager Tivoli Network Manager Tivoli Netcool Configuration Manager TADd/TADz TPC Standard Tivoli Network Manager 3

5 Zasoby (Assets) a elementy konfiguracyjne (CI) Zasoby aktywa, środki gospodarcze naleŝące do przedsiębiorstwa. Są to zasoby majątkowe wykazywane w bilansie przedsiębiorstwa. Aktywami mogą być urządzenia/sprzęt, licencje na oprogramowanie a takŝe inne zasoby. Elementy konfiguracji część infrastruktury, która ma być pod kontrolą Zarządzania Konfiguracją. Głównie obejmuje to sprzęt, oprogramowanie oraz jego dokumentację. Jednak moŝe takŝe dotyczyć dokumentów RFC, umów SLA, procedur, a takŝe innych elementów które muszą być pod kontrolą. Informacje o CI są przechowywane w bazie danych zarządzania konfiguracją (CMDB). Aktywa, które nie są CI Środki zamówione ale jeszcze nie otrzymane Środki nie będące juŝ w eksploatacji Inne aktywa poza operacyjne Środki, które są aktywami i CI Środki w środowisku programistycznym i testowym Systemy operacyjne Zasoby CI, które nie są aktywami Procesy Usługi/serwisy Dokumentacja Elementy konfiguracji 4

6 Realizacja celów IT z /TADd/TADz Dyscyplina IT Przeznaczenie Podstawowa funkcjonalność Produkty Uwidocznienie zaleŝności pomiędzy infrastrukturą a dostarczanymi usługami Proaktywne ustalanie wpływu problemów i zmian na infrastrukturę Wykrywanie konfiguracji infrastruktury Przygotowanie do audytu oprogramowania Zredukowanie kosztów licencji Zmniejszenie TCO Zarządzanie oprogramowaniem Mapowanie zaleŝności aplikacji Audyt oprogramowania Bezagentowe wykrywanie infrastruktury Wykrywanie zaleŝności pomiędzy elementami konfiguracji (CI) Zbieranie szczegółowych informacji o konfiguracji Wykrywanie posiadanego oprogramowania i jego uŝycia Zbieranie metryk istotnych do wyliczenia zuŝycia licencji Wykrywanie parametrów sprzętowych Tivoli Application Dependency Discovery Manager () Tivoli Asset Discovery for Distributed (TADd) Tivoli Asset Discovery for z/os (TADz) 5

7 Tivoli Asset Discovery for Distributed (TADd) Tivoli Asset Discovery for Distributed został zbudowany w celu wsparcia zarządzania oprogramowaniem i sprzętem komputerowym na poziomie identyfikacji zasobów i ich uŝycia. Funkcjonalność/cechy Wykrywanie HW/SW przy uŝyciu agentów Wykorzystanie kilku metod wykrywania zaleŝnie od zastosowania Mechanizm wykrywania specjalizowany pod kątem identyfikacji produktów wielokomponentowych dla właściwego liczenia zuŝycia licencji UŜycie gotowego katalogu oprogramowania z moŝliwością dodawania własnych wpisów Tivoli Common Reporting do budowania własnych raportów 6

8 Architektura Tivoli Asset Dscovery for Distributed Web User Interface (ISC) CLI Serwer Zarządza agentami, agreguje dane, wykonuje raporty Wykorzystuje HTTP/HTTPS do komunikacji z agentami Obsługuje do 45k agentów na pojedynczy serwer Działa na Windows, AIX, HP, Sun, Linux & zlinux Agent Zbiera dane o SW, HW i uŝyciu Komunikuje się bezpośrednio z serwerem Działa na Windows, AIX, HP, Sun, Linux & zlinux Wspiera szeroką gamę wirtualizacji serwerowych Serwer TADd Baza danych Agenci 7

9 Platformy wirtualizacyjne wspierane przez TADd IBM Power Systems, System z PowerVM - Dynamic LPAR with mobility (Live Partition Mobility) PowerVM - Micro-Partitioning PowerVM - Single Shared Processor Pool PowerVM - Multiple Shared Processor Pools PowerVM - Shared Dedicated Processor PowerVM - System WPARs z/vm HP PA-RISC, Itanium npar vpar HP Integrity Virtual Machines Microsoft x86 Microsoft Virtual Server 2005 Microsoft Hyper-V 2008 Microsoft Hyper-V Server 2008 R2 Microsoft Windows Server 2008 R2 with Hyper-V Role Microsoft Windows Server 2008 R2 Hyper-V Oracle SPARC, x86 Containers/Zones Dynamic System Domains VMware x86 VMware Server VMware ESX / ESXi 8

10 Tivoli Application Dependency Discovery Manager Silnik wykrywający Wykrywa bieŝący stan elementów konfiguracji (CI). Zapewnia widoki topologii oraz wykrywanie zaleŝności pomiędzy elementami, oraz normalizację danych. Mapowanie aplikacji z zaleŝnościami Klient moŝe zrozumieć co posiada dzięki bezagentowemu wykrywaniu zaleŝności pomiędzy aplikacjami, middlewarem, serwerami i komponentami sieciowymi oraz dzięki automatycznemu mapowaniu aplikacji Sprawdzanie konfiguracji wykrywa i zapamiętuje dokładne informacje o konfiguracji. Pomaga to klientom w zrozumieniu co się zmieniło w ich środowisku lub jaki wpływ ma dana zmiana. Pozwala to takŝe zmniejszyć ryzyko jakie zmiana moŝe wywrzeć na usługi biznesowe oraz IT. Zgodność Klienci mogą takŝe uŝyć do porównania konfiguracji z konfiguracją referencyjną, aby odkryć naruszenia zasad bezpieczeństwa, oraz sprawdzić wpływ zmian na procesy biznesowe, aby upewnić się Ŝe zmiany przyniosły spodziewane wyniki. 9

11 Bezagentowy silnik wykrywający Zbiera dane, aby wypełnić Common Data Model (CDM) Wykryta infrastruktura jest zapisywana w bazie danych Wykorzystuje minimalnie zasoby sieciowe oraz CPU UŜywa standardowych protokołów dostępu/odpytywania komponentów: SNMP, SSH, WMI, Telnet, SQL, LDAP, itp. Bezpieczna komunikacja pomiędzy sensorami a odkrywanymi komponentami Harmonogramowany, koordynowany oraz zarządzany przez 10

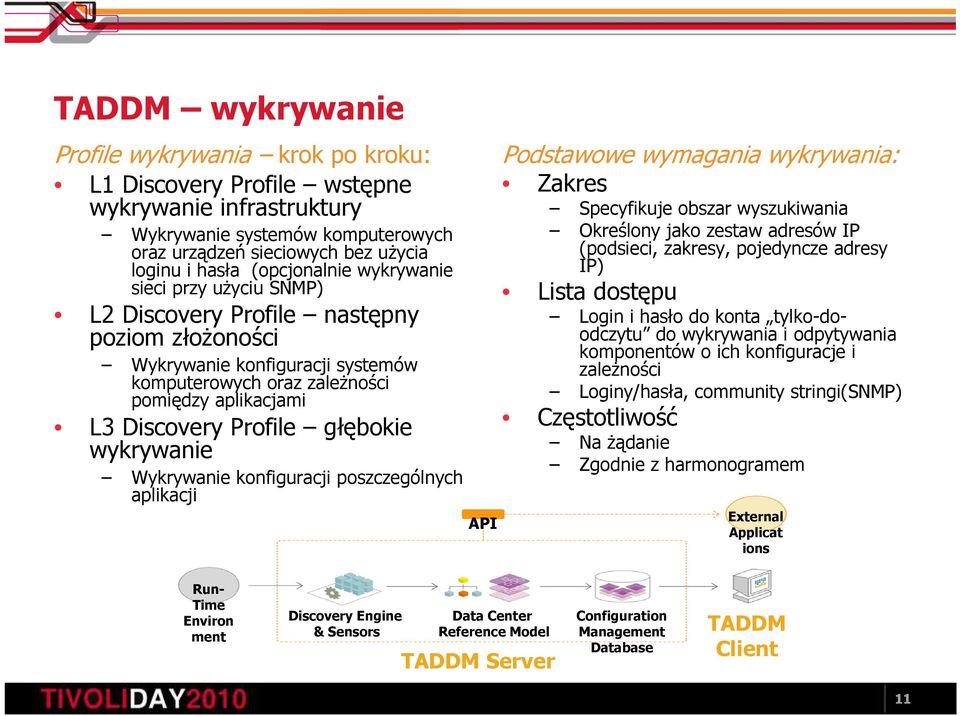

12 wykrywanie Profile wykrywania krok po kroku: L1 Discovery Profile wstępne wykrywanie infrastruktury Wykrywanie systemów komputerowych oraz urządzeń sieciowych bez uŝycia loginu i hasła (opcjonalnie wykrywanie sieci przy uŝyciu SNMP) L2 Discovery Profile następny poziom złoŝoności Wykrywanie konfiguracji systemów komputerowych oraz zaleŝności pomiędzy aplikacjami L3 Discovery Profile głębokie wykrywanie Wykrywanie konfiguracji poszczególnych aplikacji API Podstawowe wymagania wykrywania: Zakres Specyfikuje obszar wyszukiwania Określony jako zestaw adresów IP (podsieci, zakresy, pojedyncze adresy IP) Lista dostępu Login i hasło do konta tylko-doodczytu do wykrywania i odpytywania komponentów o ich konfiguracje i zaleŝności Loginy/hasła, community stringi(snmp) Częstotliwość Na Ŝądanie Zgodnie z harmonogramem External Applicat ions Run- Time Environ ment Discovery Engine & Sensors Data Center Reference Model Server Configuration Management Database Client 11

13 Aplikacja biznesowa widok aplikacji 12

14 Aplikacja biznesowa widok fizyczny 13

15 Mapa funkcjonalności Tivoli Obszar Rozwiązania Licencje Urządzenia mobilne z/os Serwery Oprogramowanie Stacje uŝytkowe robocze Pamięć masowa (Data Center) Urządzenia sieciowe (Data Center) Inwentarz zasobów Zarządzanie zasobami IT TADz TADd TADd TADd Mapowanie zaleŝności Zarządzanie zmianą Zarządzenie konfiguracją Zarządzanie instalacjami Zarządzanie serwisami biznesowymi Zarządzanie siecią Zarządzanie pamięcią masową Analiza danych i raportowanie 14

16 Dziękujemy! 15

17 Slajdy zapasowe 16

18 Aplikacje bizensowe oraz pamięci masowe 17

19 Topologia wirtualizacji VMWare 18

20 Topologia wirtualizacji System z 19

21 Topologia wirtualizacji System p / System i 20

22 Topologia wirtualizacji AIX WPAR 21

23 Topologia wirtualizacji Microsoft Hyper-V 22
