Igor Zacharjasz. Rusz się! Live Partition Mobility

Transkrypt

1 Igor Zacharjasz Rusz się! Live Partition Mobility

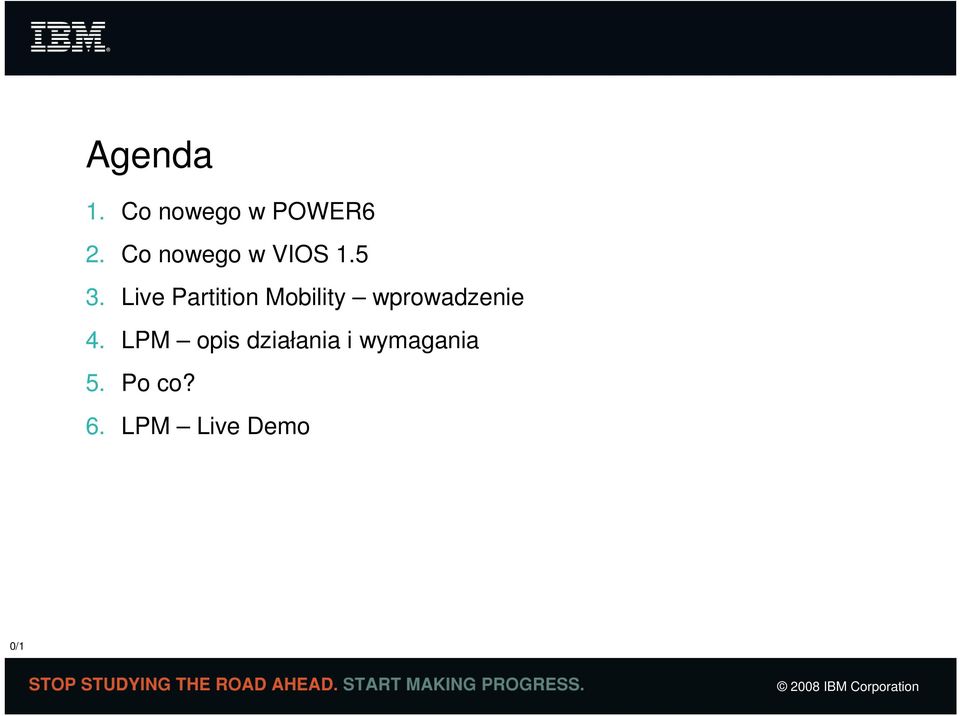

2 Agenda 1. Co nowego w POWER6 2. Co nowego w VIOS Live Partition Mobility wprowadzenie 4. LPM opis działania i wymagania 5. Po co? 6. LPM Live Demo

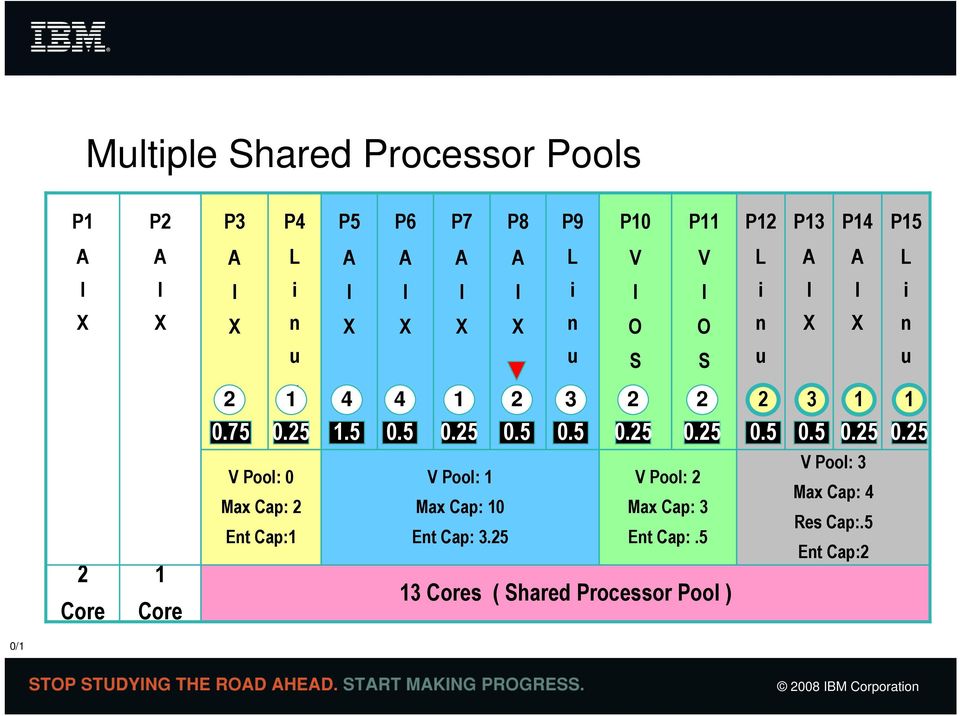

3 Multiple Shared Processor Pools P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12 P13 P14 P15 A I X 2 Core A I X 1 Core A L I i X n u 2 1 x V Pool: 0 Max Cap: 2 Ent Cap:1 A I X A I X A I X A I X L i n V I O V I O u S S x V Pool: 1 V Pool: 2 Max Cap: 10 Max Cap: 3 Ent Cap: 3.25 Ent Cap:.5 13 Cores ( Shared Processor Pool ) L i n A I X A I X L i n u u x x V Pool: 3 Max Cap: 4 Res Cap:.5 Ent Cap:2

4 Dedicated/Shared Processor DB DB 1 DB 2 DB 3 Appl 1 APPL 3 APPL 3 SPP 1 SSP 2 POWER Hypervisor P P P P P P P P P P P P P P P P Dedicated Dedykowane / Shared Processors Procesory Współdzielone (nie dedykowane) Procesory

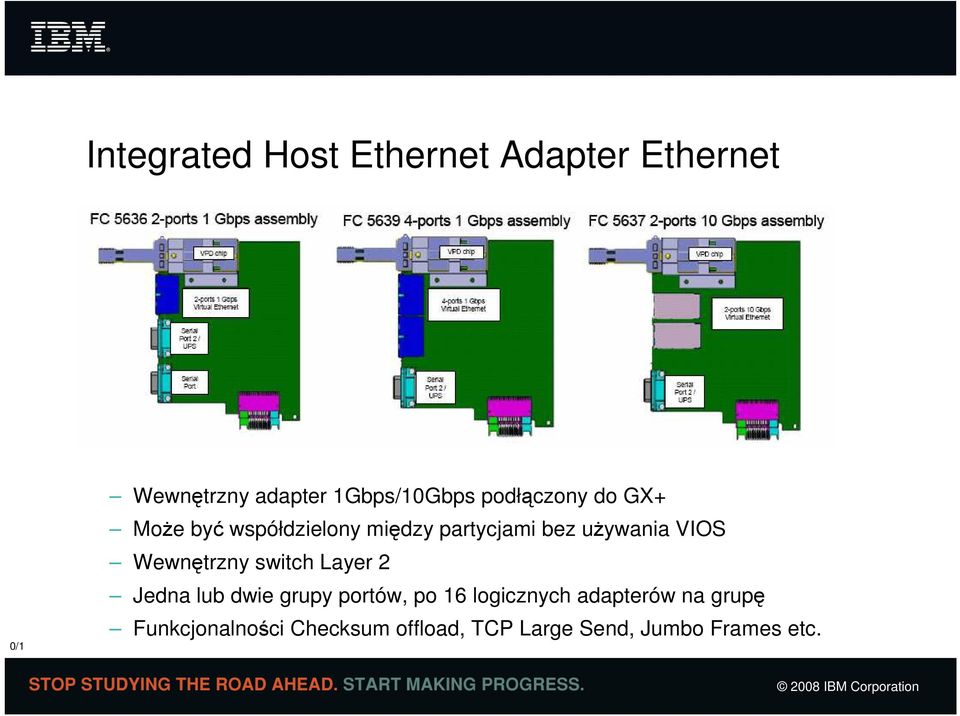

5 Integrated Host Ethernet Adapter Ethernet Wewnętrzny adapter 1Gbps/10Gbps podłączony do GX+ MoŜe być współdzielony między partycjami bez uŝywania VIOS Wewnętrzny switch Layer 2 Jedna lub dwie grupy portów, po 16 logicznych adapterów na grupę Funkcjonalności Checksum offload, TCP Large Send, Jumbo Frames etc.

6 SEA vs Integrated Host Ethernet Adapter Ethernet Power 5/6 Power6 I/O Hosting Partition Linux ios AIX Linux ios AIX Packet Forwarder Virtual Ethernet Driver Virtual Ethernet Driver Virtual Ethernet Driver Ethernet Driver Ethernet Driver Ethernet Driver Virtual Ethernet Switch PHYP PHYP Ethernet adapter Network HEA

7 Co nowego w VIOS 1.5 Wirtualne SCSI realizowane na plikach Rozwiązania monitorujące Virtual Optical Library Dedykowane I/O w IVM N_port ID Virtualization

8 Co nowego w VIOS 1.5 Wirtualne SCSI realizowane na plikach Rozwiązania monitorujące Virtual Optical Library Dedykowane I/O w IVM N_port ID Virtualization

9 Wirtualne SCSI realizowane na plikach Do tej pory

10 Wirtualne SCSI realizowane na plikach Teraz takŝe Plik /var/vio/storagepools/nazwa/* Łatwe i przejrzyste zarządzanie wirtualnymi dyskami Łatwy backup obrazu dysku Wszystkie zalety systemu plików

11 Co nowego w VIOS 1.5 Wirtualne SCSI realizowane na plikach Rozwiązania monitorujące Virtual Optical Library Dedykowane I/O w IVM N_port ID Virtualization

12 Rozwiązania monitorujące Nowe komendy: fcstat vmstat svmon viostat (podobna do iostat)

13 Rozwiązania monitorujące

14 Co nowego w VIOS 1.5 Wirtualne SCSI realizowane na plikach Rozwiązania monitorujące Virtual Optical Library Dedykowane I/O w IVM N_port ID Virtualization

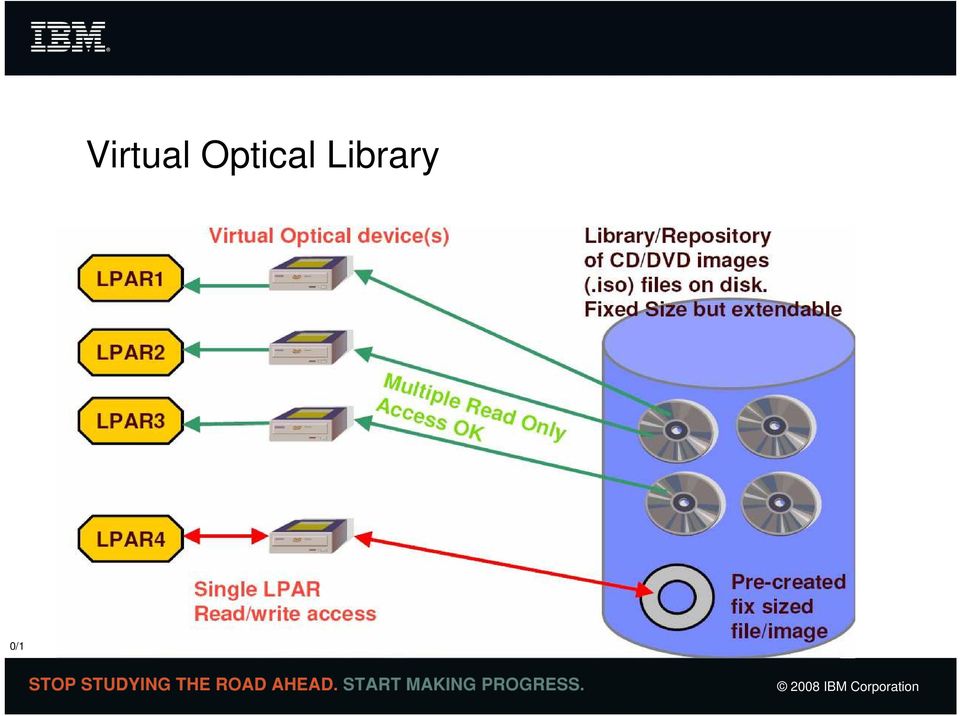

15 Virtual Optical Library Nowe komendy: fcstat vmstat svmon viostat (podobna do iostat)

16 Co nowego w VIOS 1.5 Wirtualne SCSI realizowane na plikach Rozwiązania monitorujące Virtual Optical Library Dedykowane I/O w IVM N_port ID Virtualization

17 Dedykowane I/O w IVM Tylko na POWER6 IVM nie musi posiadać wszystkich fizycznych I/O

18 Co nowego w VIOS 1.5 Wirtualne SCSI realizowane na plikach Rozwiązania monitorujące Virtual Optical Library Dedykowane I/O w IVM N_port ID Virtualization

19 N_port ID Virtualization

20 N_port ID Virtualization

21 Live Partition Mobility

22 Live Partition Mobility

23 Live Partition Mobility

24 Live Partition Mobility wymagania dla VIOS 1. Wersja serwera VIOS lub wyŝsza zalecana to FP-11.1 lub nowsza 2. W konfiguracji Host Ethernet Adapter Physical Port (na wszystkich serwerach fizycznych) musi być zaznaczona opcja Allow virtual Ethernet bridging 3. Wspólny zasób dyskowy dla serwerów fizycznych a) Zdjęta rezerwacja (reserve_policy=no_reserve) b) Ten sam PVID dla dysku na wszystkich serwerach fizycznych współdzielących zasób dyskowy

25 Live Partition Mobility wymagania dla VIOS 4. Komunikacja z partycjami klienckimi po IP 5. Działające serwisy RMC 6. Skonfigurowany Virtual Asynchronous Services Interface na partycjach z VIOS

26 Live Partition Mobility wymagania dla partycji klienckiej 1. AIX w wersji 5.3 TL7 lub wyŝszy 2. Komunikacja z serwerami VIOS po IP 3. Działające serwisy RMC 4. Dyski wirtualne skonfigurowane na Physical Volumes 5. Wszystkie zasoby musza być wirtualne (wirtualny cdrom (vtopt), wirtualny ethernet (nie moŝna stosować Host Ethernet Adapter).

27 Po co? Dwa podstawowe powody, dla których klienci korzystają z LPM: 1. RównowaŜenie obciąŝenia serwerów w celu zwiększenia utylizacji 2. WydłuŜenie okna serwisowego

28 Zapraszam na Live Demo

29 Dziękuję za uwagę
