1 Budowa Eye Przycisk migawki 2 Obiektyw Wyregulować ostrość przekręcając obiektyw. 3 Wskaźnik LED 4 Obrotowa podstawa Instalacja Eye Najpierw zainstaluj sterownik a dopiero potem podłącz Eye 310 do portu USB. 2. Instalacja sterownika Eye 310 a. Włożyć instalacyjną płytę CD urządzenia Eye 310 do napędu CD-ROM. b. Program Autorun wywoła ekran instalacyjny. Kliknąć na Driver (Sterownik), dalej wystarczy postępować zgodnie z instrukcjami pojawiającymi się na ekranie. c. Zainstalować DirectX z płyty CD. Uwaga: Jeżeli ekran Autorun nie pojawi się, proszę przeprowadzić następujące czynności: Kliknąć na menu Start. Wpisać D:\SETUP.EXE, następnie nacisnąć klawisz Enter. (O ile litera D oznacza napęd CD-ROM) 3. Wetknąć kabel USB urządzenia Eye 310 do portu USB komputera stacjonarnego lub laptopa. -1-

2 4. Przeprowadzić instalację oprogramowania oraz sprzętu. Można zainstalować oprogramowanie, którego chce się używać do obsługi wideokonferencji lub czata z przyjaciółmi. UWAGA W celu odinstalowania sterownika, proszę przejść do paska zadań i naciskać kolejno Start Programy Eye 310 Kliknąć na Uninstall (Odinstaluj), następnie, aby odinstalować sterownik, należy postępować zgodnie z instrukcjami pojawiającymi się na ekranie. Aplikacja Genius (tylko dla Windows) Do robienia zdjęć w czasie rzeczywistym lub do nagrywania i przeprowadzania prostej funkcji zabezpieczenia, można wykorzystać nasze oprogramowanie. Aby uruchomić oprogramowanie, proszę przejść do paska zadań i naciskać kolejno Start Program wybrać Eye 310 kliknąć Eye 310. Można też łatwo uruchomić program klikając na ikonie skrótu Eye

3 UWAGA polski Po zainstalowaniu sterownika Eye 310, system automatycznie utworzy plik (C:\WINDOWS\Album lub C:\WINNT\Album) przeznaczony do zapisywania zrobionych zdjęć korzystając z Aplikacja Genius. 1. Opis głównych ikon Tryb podglądu Tryb zdjęciowy Tryb wideoklipu System monitoringu Wyjście z Genius UI Regulacja kamery UWAGA W części dotyczącej regulacji kamery można dopasować własne wartości ustawień pracy kamery w różnych warunkach. -3-

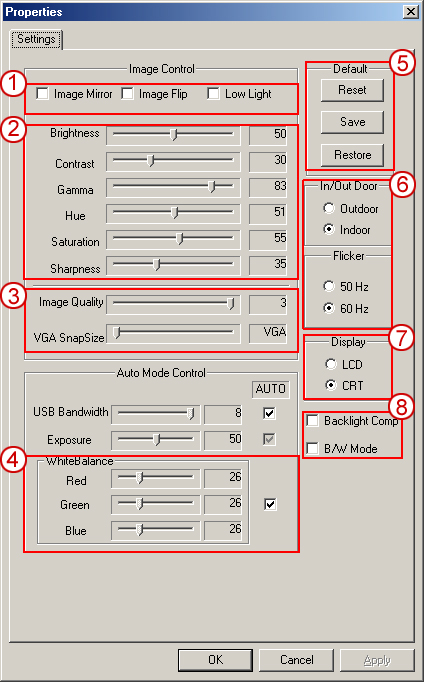

4 - Wybierając Image Mirror (Obraz lustrzany) lub Image Flip (Obraz 1 odwrócony) można obracać obraz w poziomie lub w pionie. - Jeżeli oświetlenie nie jest wystarczające, można kliknąć na Low Light (Słabe oświetlenie), by uzyskać wyraźny obraz. Użytkownik może dopasowywać wartości do różnych warunków 2 oświetleniowych i otoczenia. Jeżeli użytkownik chce przechwycić obraz nieruchomy, może ustawić rozmiar 3 rozdzielczości zgodnie z własnym wyborem. Można regulować wartości w trakcie pojawiania się obrazu. Przed 4 wyregulowaniem wartości, należy odznaczyć Auto, w celu odblokowania ustawień. 5 -Nacisnąć Reset (Wyzeruj), by przywrócić ustawienia fabryczne. -4-

5 Nacisnąć Restore (Odzyskaj), by przywrócić poprzednie ustawienia. -Nacisnąć Save (Zapisz), by zapisać ustawione przez siebie wartości. Wybrać odpowiednią częstotliwość zgodnie z krajem, w którym użytkowuje się kamerę internetową. (Przedtem należy wybrać Indoor - Wewnątrz). W celu uzyskania obrazu wysokiej jakości, proszę kliknąć na typ monitora używanego wraz z kamerą internetową -Jeżeli kamera internetowa jest umieszczona w miejscu podświetlonym, można kliknąć na Backlight compensation (Kompensacja podświetlenia), by uzyskać wyraźniejszy obraz. -Można uzyskać efekt fotografii czarno-białej klikając na B/W Mode (Tryb CZ/B). 2. Tryb podglądu Aby powiększyć/zmniejszyć obraz i przesuwać go w górę/w dół/w lewo/ w prawo, można wykorzystać przyciski funkcyjne na panelu sterowania. -5-

6 Powiększanie obrazu Zmniejszanie obrazu Przesuwanie obrazu w górę Przesuwanie obrazu w dół Przesuwanie obrazu w lewo Przesuwanie obrazu w prawo Wybór rozdzielczości Istnieją dwie kategorie rozdzielczości: RGB24 i I420. Można wybrać pięć różnych rozdzielczości obrazu dla każdej z nich. Wielkość pliku dla I420 będzie mniejsza niż dla RGB24. Dlatego I420 może stanowić lepszy wybór podczas transmisji. 3. Tryb zdjęciowy Aby zrobić szybko zdjęcie, można nacisnąć przycisk Snapshot (Zdjęcia), znajdujący się po prawej stronie w kole, można wtedy je wymieniać z przyjaciółmi. -6-

7 Wysyłanie zdjęcia pocztą elektroniczną Zdjęcia seryjne Wybór rozdzielczości Ta część wskazuje rozdzielczość wybraną w trybie podglądu ( Preview Mode ). Jeżeli użytkownik zechce zmienić rozdzielczość, powinien kliknąć na, by przejść z powrotem do trybu podglądu ( Preview Mode ) i przeprowadzić zmiany. -7-

8 4. Tryb Video Clip (Wideoklip) W tej części użytkownik może nagrywać obraz w czasie rzeczywistym. Wysyłanie zdjęcia pocztą elektroniczną Konwersja plików AVI do plików formatu MEPG-1 Rozpoczęcie nagrywania Zatrzymanie nagrywania -8-

9 Tworzenie animacji: Nacisnąć ; by rozpocząć; nacisnąć, by zatrzymać Nacisnąć, by przywrócić tryb nagrywania wideo Ta funkcja powinna działać przy rozdzielczości RGB x 240 lub I x 240. Przed uruchomieniem tej funkcji proszę się upewnić, że rozdzielczość jest prawidłowa. Wybór rozdzielczości Ta część wskazuje rozdzielczość wybraną w trybie podglądu ( Preview Mode ). Jeżeli użytkownik zechce zmienić rozdzielczość, powinien kliknąć na, by przejść z powrotem do trybu podglądu ( Preview Mode ) i przeprowadzić zmiany. 5. Opis funkcji aplikacji zabezpieczającego systemu monitorującego. Istnieje możliwość automatycznego nagrywania dowolnego ruchu, jaki pojawia się przed monitorem. Jeżeli brak jest jakiegokolwiek ruchu, po czterech sekundach kamera wyłączy się automatycznie, w przeciwnym razie będzie aktywna po wykryciu nowego ruchu. Jest to świetny zabezpieczający system monitorujący za każdym razem, gdy nie możemy być na danym miejscu. -9-

10 Rozpoczynanie nagrywania Zatrzymywanie nagrywania Ustawienia czasowe dla systemu monitoringu UWAGA Ustawianie stopnia odchylenia dla każdej sekundy zapisu obrazu. Jeżeli różnice są większe od nastawionego stopnia odchyleń, system zaalarmuje użytkownika. Ustawianie różnych alarmowych efektów dźwiękowych W części Security Monitoring System (Monitorujący system zabezpieczeń), użytkownik może nagrywać obraz o dowolnym rozmiarze i rozdzielczości. Jeżeli użytkownik zechce zmienić rozdzielczość, powinien kliknąć na, by przejść z powrotem do trybu podglądu ( Preview Mode ) i przeprowadzić zmiany. MSN Messenger, Yahoo Messenger, AOL Komunikator MSN a. W celu uruchomienia funkcji wideo na żywo, potrzeby będzie Komunikator MSN wersja 6 lub późniejsza. Jeżeli użytkownik go nie posiada, proszę skorzystać z serwisu WWW: skąd można pobrać komunikator. b. Wtedy można wpisać się do obsługi Komunikatora MSN. -10-

11 c. Wybrać przyjaciela z listy kontaktów i kliknąć OK, by potwierdzić. d. Dwukrotnie kliknąć na nazwach przyjaciół dostępnych na czacie. Kliknąć na ikonie kamery internetowej. e. Przyjaciel wtedy otrzyma wiadomość zaproszenia. Jeżeli przyjaciel potwierdzi chęć rozmowy, rozpocznie się czat wideo. Komunikator Yahoo a. Jeżeli nie posiada się komunikatora Yahoo, można go pobrać ze strony i przeprowadzić rejestrację. b. Wpisać się na Yahoo Messenger. c. Z okna głównego, kliknąć menu Tools (Narzędzia), następnie wybrać Start My Webcam (Uruchom moją kamerę internetową). d. Prawym przyciskiem myszy kliknąć nazwę na liście komunikatorów (Messenger List) i wybrać View Webcam (Podgląd kamery). e. Przyjaciel wtedy otrzyma wiadomość zaproszenia. Jeżeli przyjaciel kliknie YES (Tak), rozpocznie się czat wideo. Bezpośredni komunikator AOL a. Jeżeli nie posiada się komunikatora AOL Instant Messenger, można go bezpłatnie pobrać ze strony i przeprowadzić rejestrację. b. Wpisać się na AOL Instant Messenger. c. Kliknąć na Show Messenger Lists (Pokaż listę komunikatora) i wybrać przyjaciela, z którym chce się przeprowadzić czat wideo. d. Przyjaciel wtedy otrzyma wiadomość zaproszenia. Jeżeli przyjaciel potwierdzi chęć rozmowy, rozpocznie się czat wideo. UWAGA Przed uruchomieniem programów obsługujących wideo konferencje lub czat wideo proszę się upewnić, że sterownik kamery został zainstalowany oraz kamera została podłączona. Przed uruchomieniem programu obsługującego wideo konferencje lub czat wideo proszę się upewnić, że pozostałe programy zostały zamknięte. -11-

12 Oprogramowanie DDPlayCam (tylko dla Windows) DDPlayCam jest interaktywnym oprogramowaniem multimedialnym. Wprowadza ono najbardziej zaawansowane wirtualne technologie interaktywne: rozpoznawanie twarzy i śledzenie ruchu oraz możliwość wykorzystania bohaterów kreskówek, postaci i niesamowitych efektów wizualnych. Pozwala użytkownikowi odgrywać wirtualne role oddziałując interaktywnie z wirtualnym otoczeniem, dokonując płynnej zmiany własnego wizerunku (morfing) w czasie rzeczywistym. DDPlayCam obejmuje dwie części: DD ThemeParty i DD ThemeParty PrintCenter. DDPlayCam służy do wirtualnego odgrywania ról. DD ThemeParty PrintCenter jest przeznaczone do porządkowania zdjęć zrobionych w DD ThemeParty oraz do ich drukowania. 1. Instalacja oprogramowania DDPlayCam a. Instalacyjną płytę CD Eye 310 włożyć do napędu CD-ROM. b. Funkcja Autorun wywoła ekran instalacyjny. Kliknąć na DDPlayCam, dalej wystarczy postępować zgodnie z instrukcjami pojawiającymi się na ekranie. Po zakończeniu instalacji, DD ThemeParty i DD PrintCenter są gotowe do użytkowania. 2. Uruchamianie DD ThemeParty a. Przyłączyć kamerę internetową do komputera b. Proszę przejść do paska zadań i kolejno naciskać Start kliknąć na Program wybrać DDPlayCam kliknąć na DD ThemeParty. Można też w prosty sposób uruchomić oprogramowanie klikając na skrót DD ThemeParty. -12-

13 Wprowadzenie do DD ThemeParty W celu uruchomienia DD PlayCam DD Theme Party użytkownik powinien ustawić rozdzielczość kamery na 320*240, jak również sprawdzić własne położenie przed kamerą internetową. O ile to możliwe, proszę umiejscowić twarz mniej więcej w środku. Proszę zwrócić uwagę, że jeżeli rozdzielczość kamery jest inna niż 320*240, program poprosi użytkownika o zmianę tego parametru. Aby zmienić rozdzielczość na 320*240, proszę postępować zgodnie z instrukcjami pojawiającymi się na ekranie. Podpowiedź systemowa Informacje o DD PlayCam Przechwytywanie - Enter Opis funkcji Wyświetla wersję oprogramowania DD PlayCam Robienie zdjęcia w trakcie -13-

14 Przechwytywanie sekwencyjne DD PrintCenter Zamykanie okien Pomoc Minimalizowanie okien Wyciszanie Wsparcie techniczne Podgląd zdjęć Robi 12 zdjęć migawkowych jako animację GIF Otwiera aplikację DD PrintCenter Wyjście z aplikacji Wywołuje dokumentację pomocy Minimalizuje nakładkę Wyłącza dźwięk Łączy z serwisem internetowym wsparcia technicznego Podgląd przechwyconych obrazów czy animacji 3. Uruchamianie DD PrintCenter a. Przyłączyć kamerę internetową do komputera b. Proszę przejść do paska zadań i kolejno naciskać Start kliknąć na Program wybrać DDPlayCam kliknąć na DD PrintCenter. Można też w prosty sposób uruchomić oprogramowanie klikając na skrót DD PrintCenter. Wprowadzenie do DD PrintCenter DD PrintCenter pozwala użytkownikowi w prosty sposób drukować fotografie cyfrowe wykorzystując szablony o różnorodnych układach graficznych. Proszę zauważyć, że jako -14-

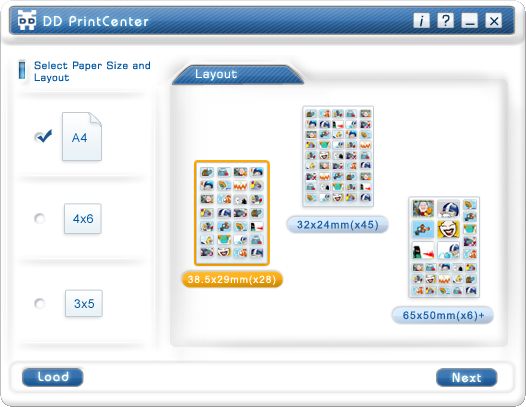

15 niepodzielna część oprogramowania DD PlayCam, funkcja ta pozwala na drukowanie wyłącznie fotografii generowanych przez program DD PlayCam i zapisanych automatycznie w katalogu DD PlayCam wewnątrz podkatalogu My Picture (Moje obrazy). a. Krok 1: Wybieranie rozmiaru papieru i układu graficznego lub ładowanie dokumentu DD PrintCenter daje do wyboru trzy standardowe rozmiary papieru. Są to style A4, 4*6 i 3*5 cali. Każdy rozmiar papieru obejmuje trzy rodzaje szablonów układu graficznego. Najpierw użytkownik wybiera rozmiar papieru i wtedy po prawej stronie okna widzi trzy odpowiadające mu szablony układu -15-

16 graficznego. Każdy szablon układu graficznego pokazuje rzeczywisty rozmiar pojedynczego zdjęcia i liczbę zdjęć, jakie można wydrukować na pojedynczej kartce papieru o rozmiarach 24mm*18mm. Wybrać układ graficzny klikając bezpośrednio na szablonie, a następnie kliknąć przycisk Next (Dalej). Można też kliknąć przycisk Load (Załaduj), by otworzyć istniejący dokument programu DD PrintCenter. b. Krok 2: Wybieranie i ładowanie fotografii -16-

17 Użytkownik zobaczy pusty szablon układu graficznego oraz miniaturki zdjęć przechwyconych i zapisanych w folderze DD PlayCam. Przewinąć do dowolnego zdjęcia, które chce się wydrukować i przeciągnąć bezpośrednio w puste miejsce, w którym chce się je umieścić na szablonie. Można też najpierw kliknąć na pustym miejscu, a ramka tego położenia zostanie natychmiast zaznaczona, wtedy dwukrotnie kliknąć na zdjęciu, które chce się wydrukować. Użytkownik zobaczy jak zdjęcie, które wybrał pojawi się w zaznaczonym miejscu. c. Krok 3: Dodawanie, kasowanie i zapisywanie -17-

18 Jeżeli użytkownik chce wydrukować kilka kopii tego samego -18-

19 zdjęcia, nie musi powtarzać czynności przenoszenia zdjęcia. Wystarczy, by wybrał docelowe zdjęcie, które zostało już przeniesione do szablonu, następnie powinien kliknąć przycisk +. Zdjęcie automatycznie zostanie powielone w następnej pozycji. Jedno kliknięcie jest równoważne utworzeniu jednej kopii! Jeżeli użytkownik zechce wykasować zdjęcie wcześniej przeniesione do szablonu, wystarczy, by wybrał docelowe zdjęcie, następnie powinien kliknąć przycisk -. Natomiast, jeśli użytkownik zechce zapisać cały szablon z wybranymi zdjęciami przeznaczonymi do wydruku za następnym razem lub w jakimkolwiek innym celu, powinien kliknąć przycisk Save (Zapisz). Cały szablon zostanie zapisany jako pojedynczy plik o rozszerzeniu JPEG. Na liście złożonej zapisu można wybrać inne rozszerzenie pliku o nazwie PCF, by zapisać układ graficzny edytowanego szablonu jako dokument programu DD PrintCenter. Następnym razem można będzie użyć przycisku Load (Załaduj), by otworzyć plik PCF z możliwością dalszej edycji. Można też wykorzystywać polecenie Save jako funkcję zapisywania pliku we wskazanym formacie. -19-

20 d. Krok 4: Podgląd i wydruk UWAGA Użytkownik może skorzystać z przycisku Preview (Podgląd), a następnie Print (Drukuj). Jednak proszę zwrócić uwagę, że DD PrintCenter nie udostępnia funkcji regulacji czy dopasowania jakichkolwiek ustawień urządzenia drukującego. Przed przystąpieniem do drukowania zaleca się sprawdzenie założonego papieru oraz ustawień drukarki. W celu uzyskania szczegółowych informacji na temat oprogramowania DDPlayCam, proszę przejść do paska narzędzi i naciskać kolejno Start kliknąć Program wybrać DDPlayCam tu można kliknąć DD ThemeParty Technical Support (Wsparcie techniczne DD ThemeParty); DD ThemeParty User Guide (Podręcznik użytkownika DD ThemeParty) lub DD ThemeParty Web Service (Serwis internetowy DD ThemeParty) w zależności od potrzeb. W celu usunięcia zainstalowanego sterownika: Proszę przejść do paska zadań i kolejno naciskać Start Program wybrać DDPlayCam kliknąć na DD ThemeParty Uninstallation, następnie postępować zgodnie z pojawiającymi się na ekranie instrukcjami dotyczącymi odinstalowania sterownika. -20-
