1 INSTRUKCJA OBSŁUGI Kamera Nr produktu Strona 1 z 7

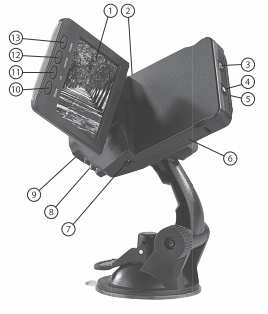

2 Instrukcja obsługi Opis kamery 1. LCD 2,5 cala 2. Slot USB i HDMI 3. Przycisk wł./wył. ze wskaźnikiem stanu naładowania (czerwony) 4. Przycisk REC/migawki ze "wskaźnikiem pracy (niebieski) 5. Kieszonka na baterie 6. Slot na kartę SD/MMC 7. Wejście prądu 5 V 8. Dioda LED IR 9. Soczewka 10. Przycisk wyboru trybu 11. Przycisk "do góry 12. Przycisk do dołu 13. Przycisk menu Strona 2 z 7

3 Dane techniczne Rozdzielczość nagrań: 1080i / 720P / 480P Czujnik CMOS: 1,3 megapikseli Maks. rozdzielczość zdjęć: 4032 x 3024,12 megapikseli, 4:3 Format wideo: H.264 Nagrywanie typu loop: 3, 5, 10 minut Soczewka: Obiektyw szerokokątny 120 Zasilanie prądem: Akumulator litowo-jonowy (3,7 V / 500 mah) lub adapter samochodowy 12 V / 24 V Karty SD/MMC: do 32 GB Mikrofon Obsługuje USB 2.0 Wyświetlacz LCD 2,5 (6,35 cm), obracany o 270 Dioda LED podczerwieni Zasilanie prądem Dostępne są dwa rodzaje zasilania urządzenia prądem. Tryb pracy na akumulatorze: Strona 3 z 7

4 Naładować urządzenie za pomocą znajdującego się w zestawie kabla USB podłączając do portu USB. Następnie można używać urządzenie w trybie pracy na akumulatorze. Włączyć urządzenie naciskając przez 3 sekundy przycisk włączenia. Urządzenie automatycznie rozpocznie nagrywanie, jak tylko zostanie włączone. Można je zatrzymać naciskając przycisk Rekord. Tryb pracy z wykorzystaniem adaptera do zapalniczki samochodowej: Podłączyć urządzenie za pomocą znajdującego się w zestawie adaptera do zapalniczki samochodowej w Państwa pojeździe. Urządzenie rozpocznie automatycznie nagrywanie, jak tylko uruchomiony zostanie silnik. Jeżeli silnik zostanie wyłączony, kamera zapisze aktualne nagranie i wyłączy się. Instrukcja montażu Krok 1 Włożyć kartę SD/MMC do slotu karty SD/MMC. Krok 2 Umieścić kamerę prawidłowo w otworze uchwytu. Zamocować uchwyt za pomocą przyssawki w odpowiednim miejscu. Wyregulować kąt uchwytu. Krok 3 Podłączyć adapter do zapalniczki samochodowej oraz do urządzenia. Krok 4 Strona 4 z 7

5 Przytrzymać wciśnięty przycisk wł./wył., aby włączyć urządzenie. Wskazówka: Należy zwrócić na to uwagę podczas wybierania miejsca dla kamery, aby nie ograniczała Państwa widoczności, a kabel zasilający nie utrudniał prowadzenia pojazdu. Przenoszenie danych do komputera Podłączyć urządzenie za pomocą załączonego do zestawu kabla USB do komputera. Urządzenie zostanie rozpoznane jako wymienny nośnik danych. Filmy wideo oraz zdjęcia są zapisane w następującym katalogu: wymienny nośnik danych/dcim/100dscim Można wybrać dany katalog i skopiować pliki do komputera. Różne funkcje Tryb wideo: Jest to standardowy tryb, który jest aktywny po włączeniu urządzenia. Urządzenie automatycznie rozpocznie nagrywanie, jak tylko zostanie włączone. Aby zatrzymać nagrywanie nacisnąć przycisk REC. Nacisnąć ponownie przycisk REC, aby rozpocząć nowe nagrywanie. Tryb zdjęć: Nacisnąć przycisk Mode, po włączeniu urządzenia, aby przełączyć kamerę na tryb zdjęć. Nacisnąć przycisk REC, aby zrobić zdjęcie. Tryb odtwarzania: Nacisnąć przycisk Mode, po włączeniu urządzenia, aby przełączyć kamerę na tryb odtwarzania. Wybrać za pomocą przycisku do góry/do dołu plik wideo i rozpocząć odtwarzanie naciskając przycisk REC. Odtwarzanie można zatrzymać naciskając ponownie przycisk REC. Usuwanie: W trybie odtwarzania nacisnąć przycisk do góry/do dołu, aby wybrać dany plik. Nacisnąć przycisk menu, aby przejść do menu usuwania. Ustawienia Dla trybu pracy wideo oraz zdjęcia można dokonać różnych ustawień. Najpierw należy przełączyć na pożądany tryb pracy, który ma zostać skonfigurowany. Strona 5 z 7

6 Strona 6 z 7 Następnie nacisnąć przycisk menu, aby otworzyć okno ustawień. Nacisnąć przycisk do góry/do dołu, aby poruszać się po menu do góry wzgl. do dołu. Aby otworzyć wybrany punkt menu, nacisnąć przycisk nagrywania. Menu składa się z następujących punktów: Tryb wideo Rozdzielczość: W tym miejscu można ustawić pożądaną rozdzielczość kamery. Zdjęcia typu loop: W tym miejscu można ustawić czas trwania nagrywania typu Loop. Rozpoznanie ruchu: W tym miejscu można włączyć lub wyłączyć rozpoznawanie ruchu. Wyświetlanie daty: W tym miejscu można włączyć lub wyłączyć wyświetlanie daty. Tryb zdjęć Rozpoznawanie twarzy: W tym miejscu można ustawić rozpoznawanie twarzy. Stabilizacja: W tym miejscu można włączyć lub wyłączyć stabilizator obrazu. Szybkie przewijanie: W tym miejscu można ustawić czas szybkiego przewijania dla pokazów slajdów. Wyświetlanie daty: W tym miejscu można wybrać, czy na zdjęciach ma być wyświetlana data lub data i godzina. Tryb robienia zdjęć: W tym miejscu można wybrać tryb robienia zdjęć przez kamerę (co 2, 5 lub 10 sekund). Rozdzielczość: W tym miejscu można ustawić pożądaną rozdzielczość kamery. Jakość: W tym miejscu można wybrać jakość zdjęć. Ostrość: W tym miejscu można ustawić ostrość zdjęć. Balans bieli: W tym miejscu można ustawić równowagę bieli kamery. Kolor: W tym miejscu można wybrać tryb barw. ISO: W tym miejscu można ustawić wartość ISO kamery. Wartość naświetlenia: W tym miejscu można ustawić wartość naświetlenia kamery. Ustawienia rozszerzone Przejść do wybranego trybu (wideo / foto). Otworzyć ustawienia i nacisnąć ponownie przycisk menu. Data/godzina: W tym miejscu można ustawić datę i godzinę. Automatyczne wyłączanie: W tym miejscu można ustawić czas, po upływie którego kamera automatycznie się wyłączy.

7 Sygnał akustyczny: W tym miejscu można włączyć lub wyłączyć dźwięk przycisków. Język: W tym miejscu można wybrać pożądany język menu. Częstotliwość: W tym miejscu można wybrać częstotliwość 50 lub 60 H. Tryb TV: W tym miejscu można ustawić format TV PAL lub NTSC. Obrót obrazu: W tym miejscu można odwrócić obraz z kamery. Dioda LED IR: W tym miejscu można ustawić diody LED podczerwieni na tryb automatyczny lub ciągły. Mikrofon: W tym miejscu można włączyć lub wyłączyć zintegrowany mikrofon. Ustawienia standardowe: W tym miejscu można zresetować kamerę do ustawień fabrycznych. Wersja: Wskazuje aktualną wersję oprogramowania kamery. Strona 7 z 7
