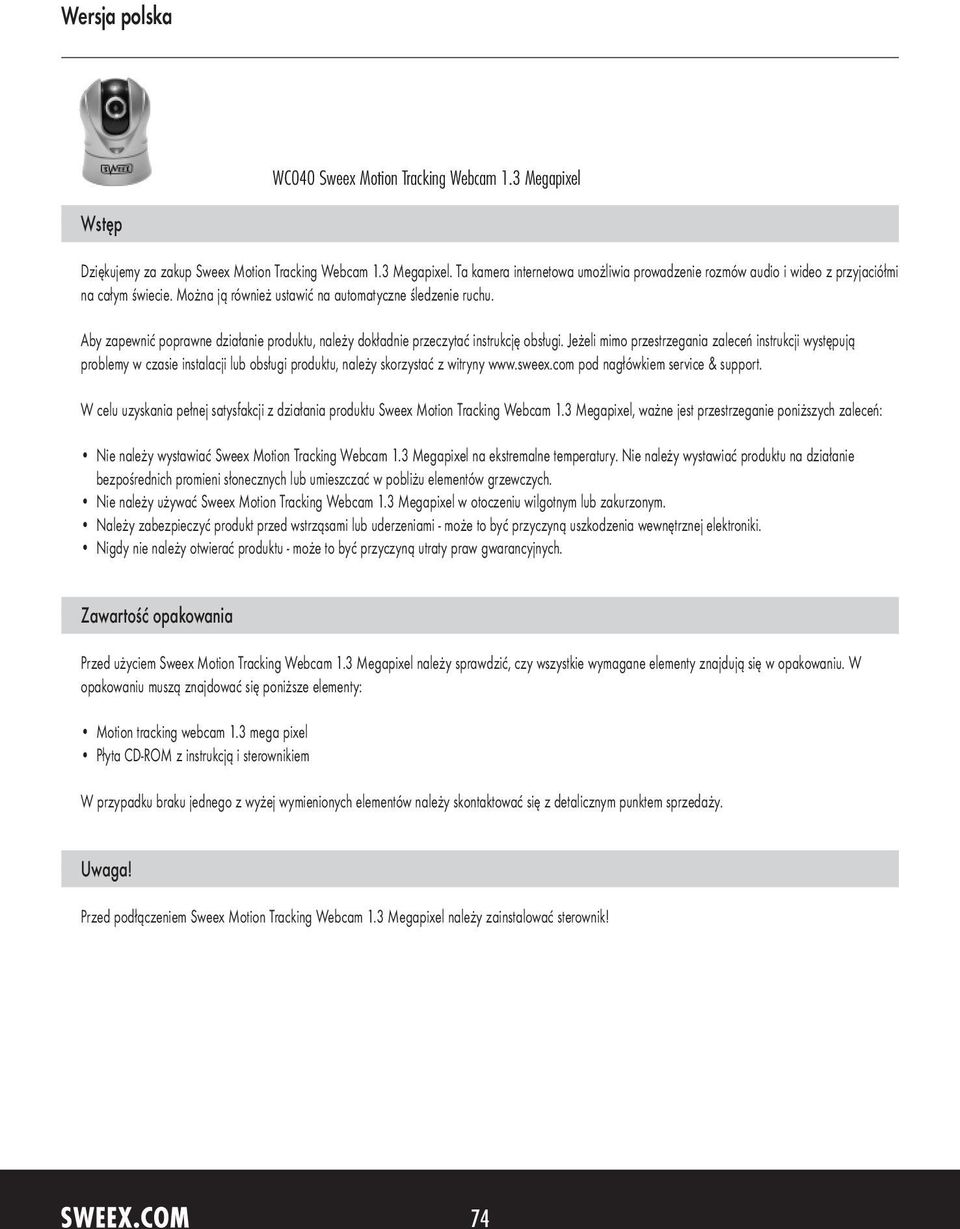

1 WC040 Sweex Motion Tracking Webcam 1.3 Megapixel Wstęp Dziękujemy za zakup Sweex Motion Tracking Webcam 1.3 Megapixel. Ta kamera internetowa umożliwia prowadzenie rozmów audio i wideo z przyjaciółmi na całym świecie. Można ją również ustawić na automatyczne śledzenie ruchu. Aby zapewnić poprawne działanie produktu, należy dokładnie przeczytać instrukcję obsługi. Jeżeli mimo przestrzegania zaleceń instrukcji występują problemy w czasie instalacji lub obsługi produktu, należy skorzystać z witryny pod nagłówkiem service & support. W celu uzyskania pełnej satysfakcji z działania produktu Sweex Motion Tracking Webcam 1.3 Megapixel, ważne jest przestrzeganie poniższych zaleceń: Nie należy wystawiać Sweex Motion Tracking Webcam 1.3 Megapixel na ekstremalne temperatury. Nie należy wystawiać produktu na działanie bezpośrednich promieni słonecznych lub umieszczać w pobliżu elementów grzewczych. Nie należy używać Sweex Motion Tracking Webcam 1.3 Megapixel w otoczeniu wilgotnym lub zakurzonym. Należy zabezpieczyć produkt przed wstrząsami lub uderzeniami - może to być przyczyną uszkodzenia wewnętrznej elektroniki. Nigdy nie należy otwierać produktu - może to być przyczyną utraty praw gwarancyjnych. Zawartość opakowania Przed użyciem Sweex Motion Tracking Webcam 1.3 Megapixel należy sprawdzić, czy wszystkie wymagane elementy znajdują się w opakowaniu. W opakowaniu muszą znajdować się poniższe elementy: Motion tracking webcam 1.3 mega pixel Płyta CD-ROM z instrukcją i sterownikiem W przypadku braku jednego z wyżej wymienionych elementów należy skontaktować się z detalicznym punktem sprzedaży. Uwaga! Przed podłączeniem Sweex Motion Tracking Webcam 1.3 Megapixel należy zainstalować sterownik! 74

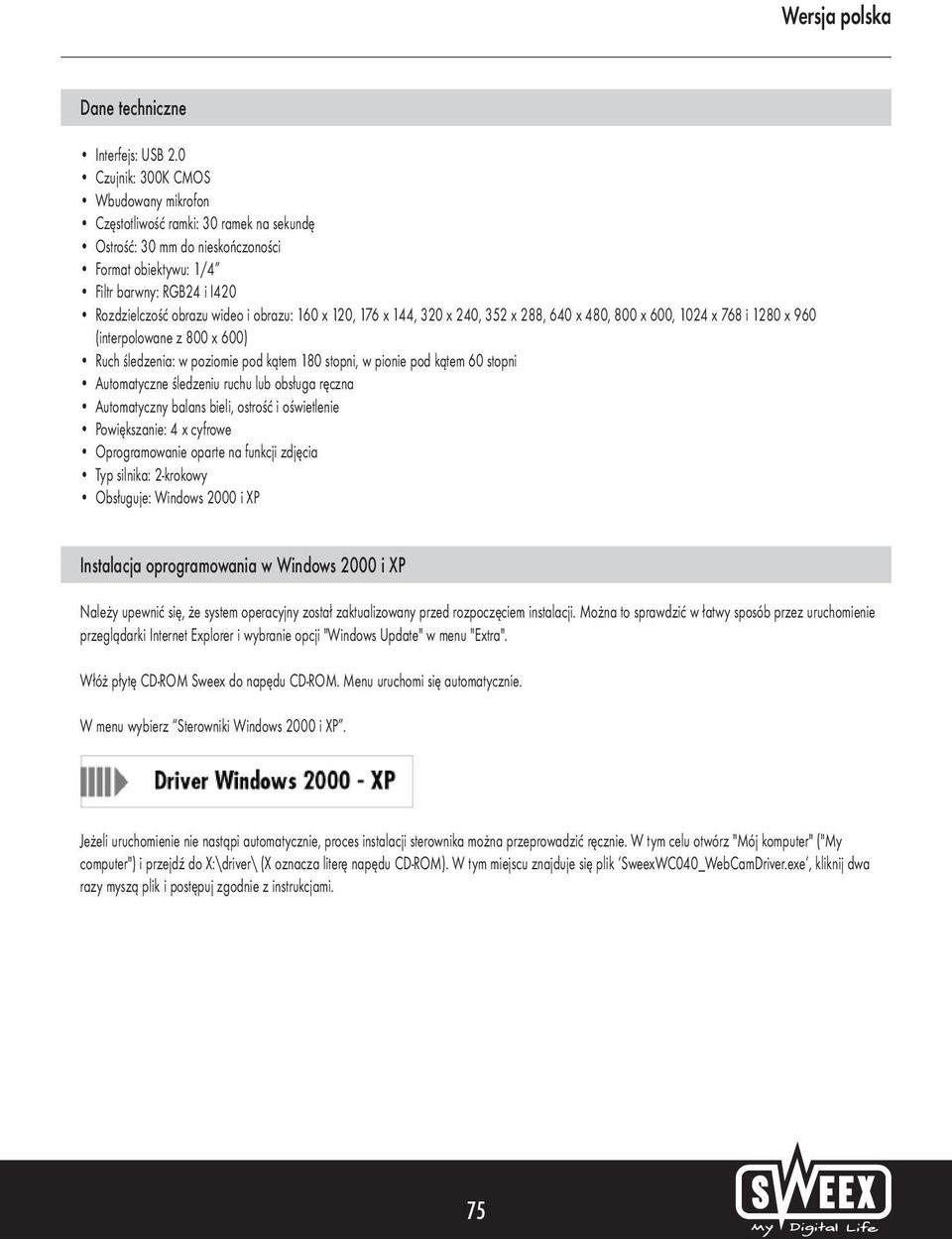

2 Dane techniczne Interfejs: USB 2.0 Czujnik: 300K CMOS Wbudowany mikrofon Częstotliwość ramki: 30 ramek na sekundę Ostrość: 30 mm do nieskończoności Format obiektywu: 1/4 Filtr barwny: RGB24 i I420 Rozdzielczość obrazu wideo i obrazu: 160 x 120, 176 x 144, 320 x 240, 352 x 288, 640 x 480, 800 x 600, 1024 x 768 i 1280 x 960 (interpolowane z 800 x 600) Ruch śledzenia: w poziomie pod kątem 180 stopni, w pionie pod kątem 60 stopni Automatyczne śledzeniu ruchu lub obsługa ręczna Automatyczny balans bieli, ostrość i oświetlenie Powiększanie: 4 x cyfrowe Oprogramowanie oparte na funkcji zdjęcia Typ silnika: 2-krokowy Obsługuje: Windows 2000 i XP Instalacja oprogramowania w Windows 2000 i XP Należy upewnić się, że system operacyjny został zaktualizowany przed rozpoczęciem instalacji. Można to sprawdzić w łatwy sposób przez uruchomienie przeglądarki Internet Explorer i wybranie opcji "Windows Update" w menu "Extra". Włóż płytę CD-ROM Sweex do napędu CD-ROM. Menu uruchomi się automatycznie. W menu wybierz Sterowniki Windows 2000 i XP. Jeżeli uruchomienie nie nastąpi automatycznie, proces instalacji sterownika można przeprowadzić ręcznie. W tym celu otwórz "Mój komputer" ("My computer") i przejdź do X:\driver\ (X oznacza literę napędu CD-ROM). W tym miejscu znajduje się plik SweexWC040_WebCamDriver.exe, kliknij dwa razy myszą plik i postępuj zgodnie z instrukcjami. 75

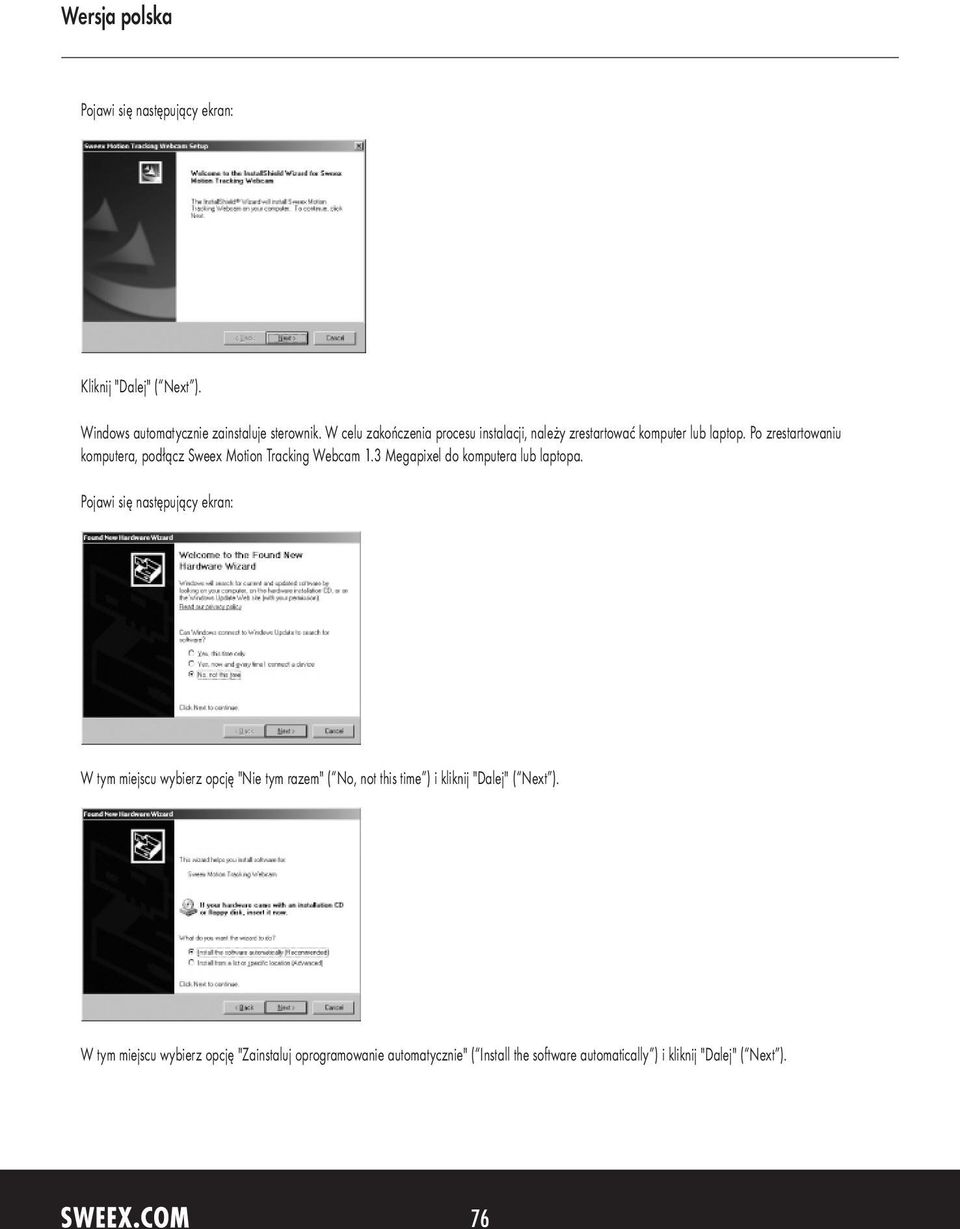

3 Pojawi się następujący ekran: Kliknij "Dalej" ( Next ). Windows automatycznie zainstaluje sterownik. W celu zakończenia procesu instalacji, należy zrestartować komputer lub laptop. Po zrestartowaniu komputera, podłącz Sweex Motion Tracking Webcam 1.3 Megapixel do komputera lub laptopa. Pojawi się następujący ekran: W tym miejscu wybierz opcję "Nie tym razem" ( No, not this time ) i kliknij "Dalej" ( Next ). W tym miejscu wybierz opcję "Zainstaluj oprogramowanie automatycznie" ( Install the software automatically ) i kliknij "Dalej" ( Next ). 76

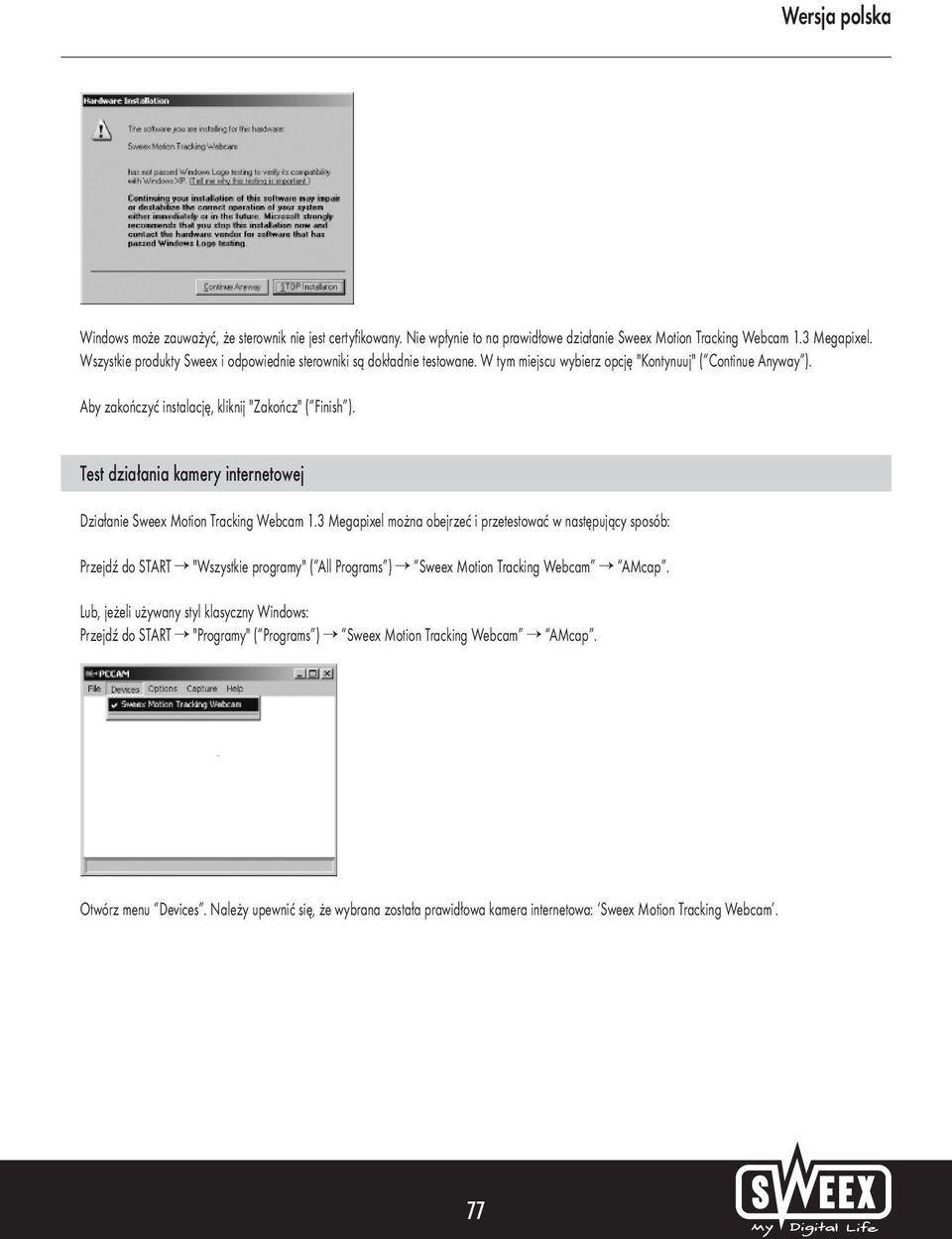

4 Windows może zauważyć, że sterownik nie jest certyfikowany. Nie wpłynie to na prawidłowe działanie Sweex Motion Tracking Webcam 1.3 Megapixel. Wszystkie produkty Sweex i odpowiednie sterowniki są dokładnie testowane. W tym miejscu wybierz opcję "Kontynuuj" ( Continue Anyway ). Aby zakończyć instalację, kliknij "Zakończ" ( Finish ). Test działania kamery internetowej Działanie Sweex Motion Tracking Webcam 1.3 Megapixel można obejrzeć i przetestować w następujący sposób: Przejdź do START "Wszystkie programy" ( All Programs ) Sweex Motion Tracking Webcam AMcap. Lub, jeżeli używany styl klasyczny Windows: Przejdź do START "Programy" ( Programs ) Sweex Motion Tracking Webcam AMcap. Otwórz menu Devices. Należy upewnić się, że wybrana została prawidłowa kamera internetowa: Sweex Motion Tracking Webcam. 77

5 Otwórz menu Options. Wybierz opcję Preview. Ta opcja umożliwia podgląd obrazu. W tym samym menu, opcje Video Capture Filter... i Video Capture Pin... umożliwiają zmianę ustawień kamery internetowej. Narzędzie do śledzenia ruchu Jeżeli używana jest Sweex Motion Tracking Webcam 1.3 Megapixel, poniższe narzędzie wyświetli się w prawym rogu ekranu: Tego narzędzia można używać do obsługi kamery internetowej. Narzędzie posiada poniższe funkcje; od góry do dołu: Capture Funkcja, którą można używać do wykonania zdjęcia bieżącego obrazu. Menu ustawień Przycisk otwiera menu konfiguracji. W tym menu, można zmienić różne ustawienia i opcje kamery internetowej. Auto tracking Po kliknięciu tej opcji, włączy się tryb śledzenia. Przy tym ustawieniu kamera śledzi największą ilość ruchów, które wykryje. Manual tracking Ta funkcja aktywuje obsługę ręczną. Po jej wybraniu, tryb automatycznego śledzenia kamery internetowej wyłączy się. Strzałki pod tym przyciskiem i pasek powiększenia włączą się. 78

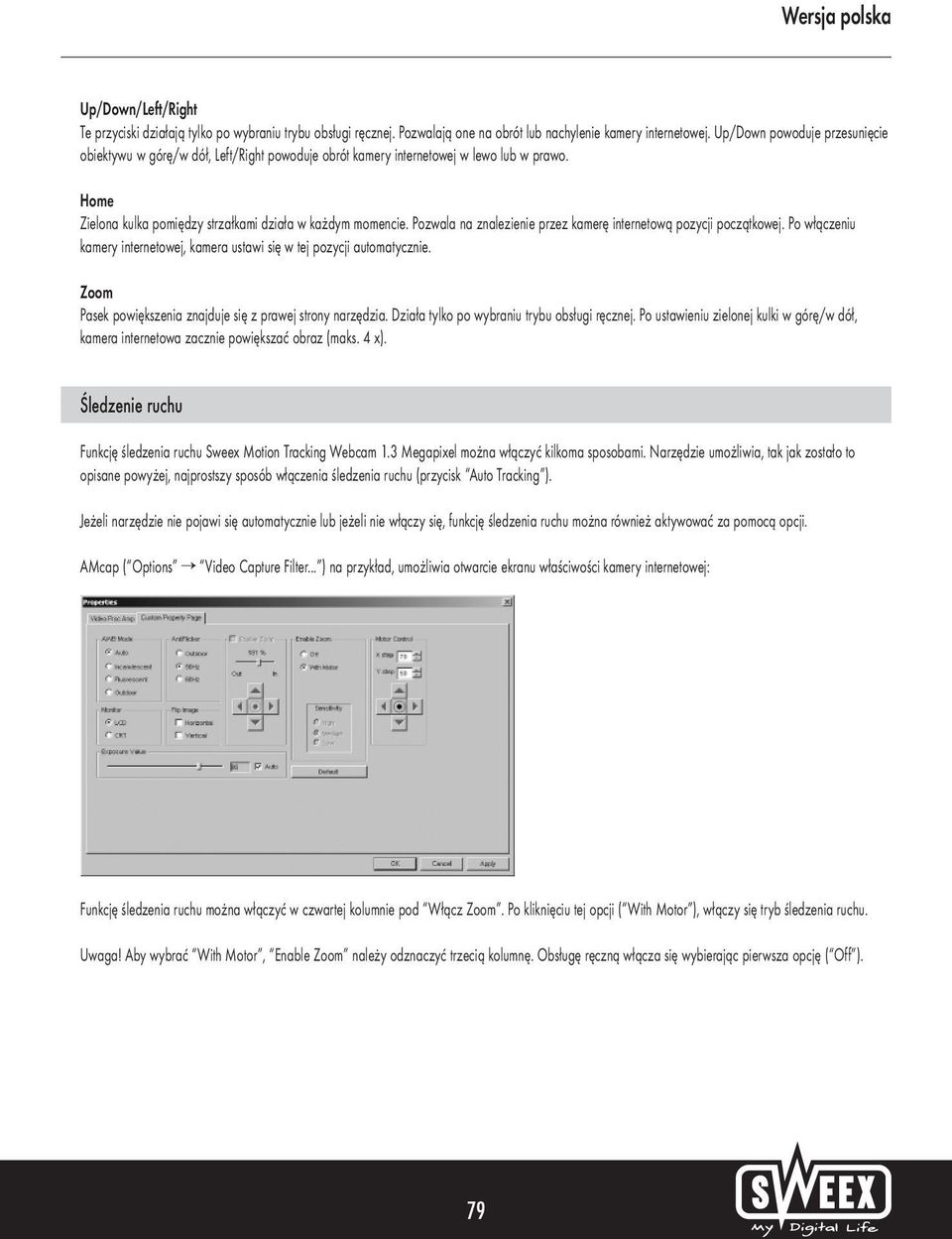

6 Up/Down/Left/Right Te przyciski działają tylko po wybraniu trybu obsługi ręcznej. Pozwalają one na obrót lub nachylenie kamery internetowej. Up/Down powoduje przesunięcie obiektywu w górę/w dół, Left/Right powoduje obrót kamery internetowej w lewo lub w prawo. Home Zielona kulka pomiędzy strzałkami działa w każdym momencie. Pozwala na znalezienie przez kamerę internetową pozycji początkowej. Po włączeniu kamery internetowej, kamera ustawi się w tej pozycji automatycznie. Zoom Pasek powiększenia znajduje się z prawej strony narzędzia. Działa tylko po wybraniu trybu obsługi ręcznej. Po ustawieniu zielonej kulki w górę/w dół, kamera internetowa zacznie powiększać obraz (maks. 4 x). Śledzenie ruchu Funkcję śledzenia ruchu Sweex Motion Tracking Webcam 1.3 Megapixel można włączyć kilkoma sposobami. Narzędzie umożliwia, tak jak zostało to opisane powyżej, najprostszy sposób włączenia śledzenia ruchu (przycisk Auto Tracking ). Jeżeli narzędzie nie pojawi się automatycznie lub jeżeli nie włączy się, funkcję śledzenia ruchu można również aktywować za pomocą opcji. AMcap ( Options Video Capture Filter... ) na przykład, umożliwia otwarcie ekranu właściwości kamery internetowej: Funkcję śledzenia ruchu można włączyć w czwartej kolumnie pod Włącz Zoom. Po kliknięciu tej opcji ( With Motor ), włączy się tryb śledzenia ruchu. Uwaga! Aby wybrać With Motor, Enable Zoom należy odznaczyć trzecią kolumnę. Obsługę ręczną włącza się wybierając pierwsza opcję ( Off ). 79

7 Mikrofon Sweex Motion Tracking Webcam 1.3 Megapixel posiada oddzielne złącze mikrofonu. Należy je włożyć w kartę dźwiękową ( mic in ). Uwaga! Windows musi wybrać wejście mikrofonu jako aktywne źródło zapisu. Można to sprawdzić w następujący sposób: Przejdź do START "Wszystkie programy" ( All Programs ) "Akcesoria" ( Accessories ) Rozrywka "Regulacja głośności" ( Volume Control ). Lub, jeżeli używany styl klasyczny Windows: Przejdź do START "Programy" ( Programs ) "Akcesoria" ( Accessories ) Rozrywka "Regulacja głośności" ( Volume Control ). Następnie przejdź do "Właściwości" ("Properties") przez "Opcje" ( Options ). Tutaj wybierz "Zapis ( Recording ). Sprawdź, czy opcja "Mikrofon" ( Microphone ) została wybrana jako aktywne źródło zapisu. Wskaźnik LED Sweex Motion Tracking Webcam 1.3 Megapixel posiada jedną niebieską diodę LED. Dioda jest włączona, co oznacza, że kamera internetowa jest używana i została podłączona i działa w prawidłowy sposób. Gwarancja Wszystkie produkty marki Sweex są objęte trzyletnią gwarancją. Gwarancja i pomoc nie obejmuje załączonego oprogramowania i/lub dołączonych akumulatorów (do ładowania). Z usług gwarancyjnych można skorzystać za pośrednictwem sprzedawcy, u którego został zakupiony produkt. Właściciel posiada i zachowuje prawa do wszystkich nazw marek wymienionych w niniejszej instrukcji oraz wszelkie prawa pokrewne. 80
