1 Budowa VideoCAM Eye 1 Przycisk migawki 2 Wskaźnik LED 3 Obiektyw 4 Obrotowa podstawa Instalacja VideoCAM Eye 1. Najpierw zainstaluj sterownik a dopiero potem podłącz VideoCAM Eye do portu USB. 2. Instalacja sterownika VideoCAM Eye Środowisko Windows a. Włożyć instalacyjną płytę CD urządzenia VideoCAM Eye do napędu CD-ROM. b. Program Autorun wywoła ekran instalacyjny. Kliknąć na Driver (Sterownik), dalej wystarczy postępować zgodnie z instrukcjami pojawiającymi się na ekranie. c. Zainstalować DirectX z płyty CD. Uwaga: Jeżeli ekran Autorun nie pojawi się, proszę przeprowadzić następujące czynności: Kliknąć na menu Start. Wpisać D:\SETUP.EXE, następnie nacisnąć klawisz Enter. (O ile litera D oznacza napęd CD-ROM) -1-

2 Środowisko MacIntosh a. Włożyć instalacyjną płytę CD urządzenia VideoCAM Eye do napędu CD-ROM. b. Kliknij dwukrotnie na napędzie CD-ROM Kliknij na folderze plików VideoCAM Eye Driver OSX 1.0 d. Kliknij na VideoCAM Eye Driver Install a następnie po prostu postępuj według instrukcji na ekranie. 3. Wetknąć kabel USB urządzenia VideoCAM Eye do portu USB komputera stacjonarnego lub laptopa. 4. Przeprowadzić instalację oprogramowania oraz sprzętu. Można zainstalować oprogramowanie, którego chce się używać do obsługi wideokonferencji lub czata z przyjaciółmi. UWAGA Aby odinstalować sterownik: Środowisko Windows: W celu odinstalowania sterownika, proszę przejść do paska zadań i naciskać kolejno Start Programy VideoCAM Eye Kliknąć na Uninstall (Odinstaluj), następnie, aby odinstalować sterownik, należy postępować zgodnie z instrukcjami pojawiającymi się na ekranie. Środowisko Mac OSX: Włóż krążek instalacyjny VideoCAM Eye do napędu CD-ROM przejdź do folderu plików VideoCAM Eye Driver OSX 1.0 kliknij -2-

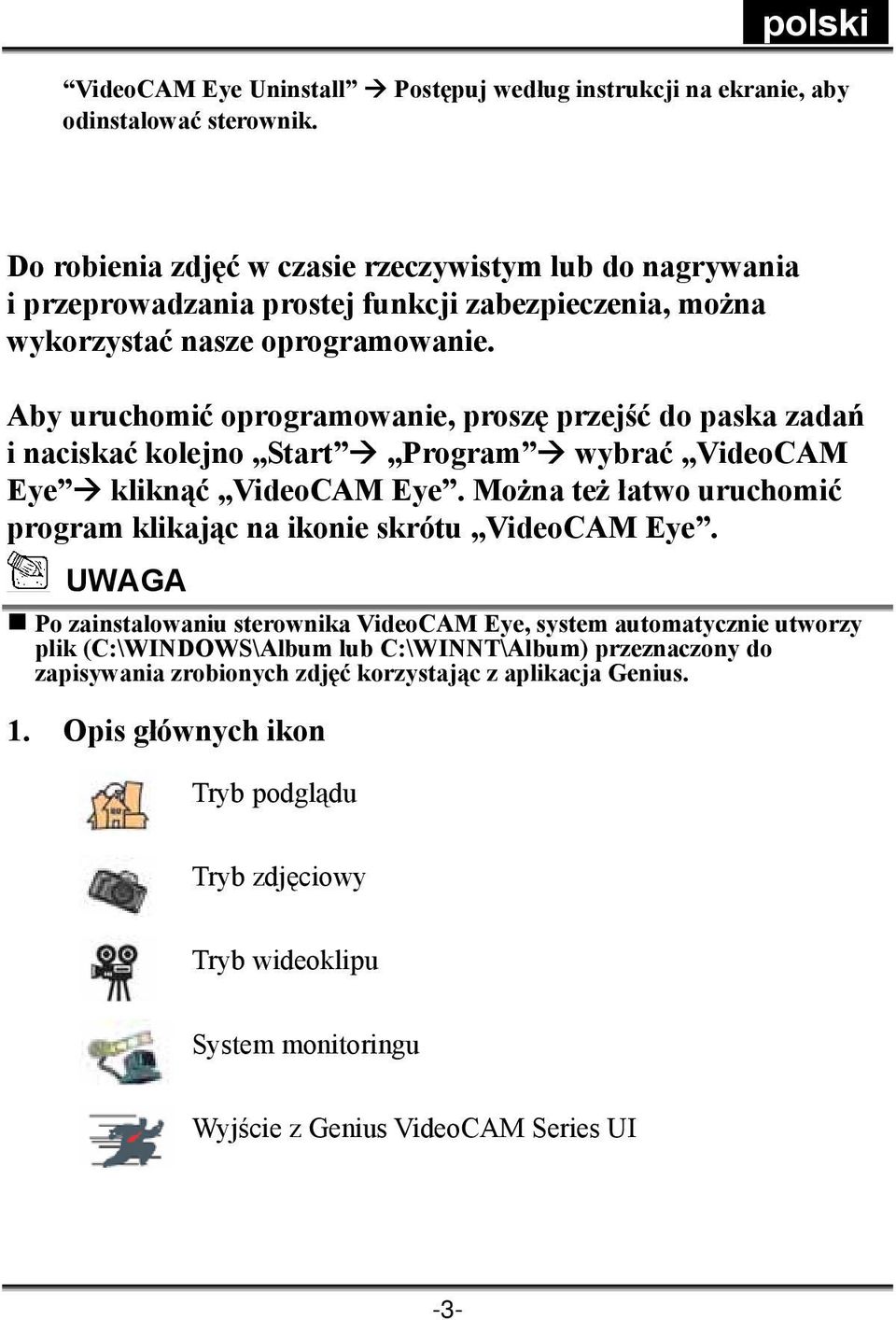

3 VideoCAM Eye Uninstall Postępuj według instrukcji na ekranie, aby odinstalować sterownik. Aplikacja Genius (tylko dla Windows) Do robienia zdjęć w czasie rzeczywistym lub do nagrywania i przeprowadzania prostej funkcji zabezpieczenia, można wykorzystać nasze oprogramowanie. Aby uruchomić oprogramowanie, proszę przejść do paska zadań i naciskać kolejno Start Program wybrać VideoCAM Eye kliknąć VideoCAM Eye. Można też łatwo uruchomić program klikając na ikonie skrótu VideoCAM Eye. UWAGA Po zainstalowaniu sterownika VideoCAM Eye, system automatycznie utworzy plik (C:\WINDOWS\Album lub C:\WINNT\Album) przeznaczony do zapisywania zrobionych zdjęć korzystając z aplikacja Genius. 1. Opis głównych ikon Tryb podglądu Tryb zdjęciowy Tryb wideoklipu System monitoringu Wyjście z Genius VideoCAM Series UI -3-

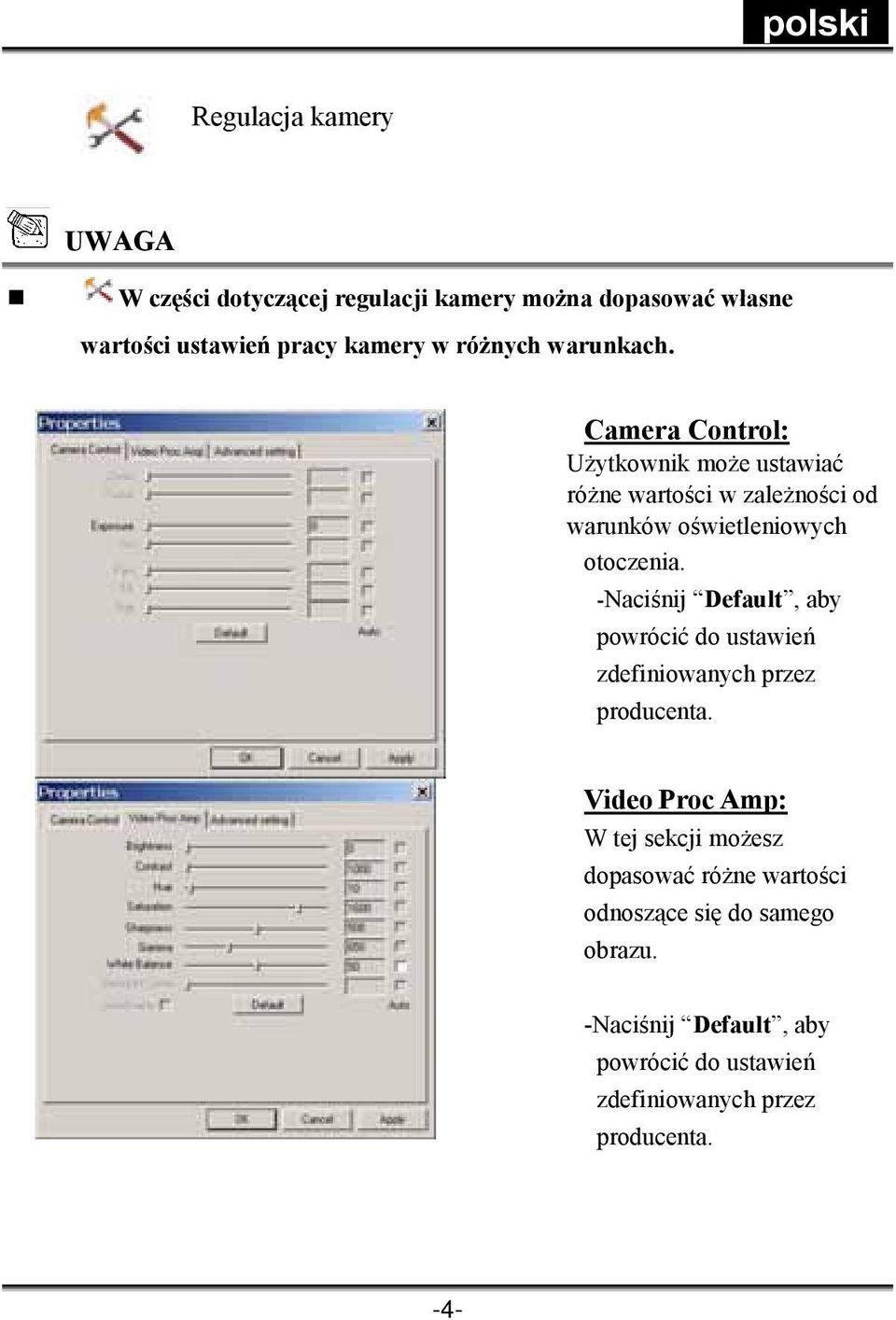

4 Regulacja kamery UWAGA W części dotyczącej regulacji kamery można dopasować własne wartości ustawień pracy kamery w różnych warunkach. Camera Control: Użytkownik może ustawiać różne wartości w zależności od warunków oświetleniowych otoczenia. -Naciśnij Default, aby powrócić do ustawień zdefiniowanych przez producenta. Video Proc Amp: W tej sekcji możesz dopasować różne wartości odnoszące się do samego obrazu. -Naciśnij Default, aby powrócić do ustawień zdefiniowanych przez producenta. -4-

5 Advanced setting: polski Wybierz właściwą częstotliwość odświeżania, zależnie od kraju, w którym się znajdujesz. - Naciśnij Default, aby powrócić do ustawień zdefiniowanych przez producenta. 2. Tryb podglądu Aby powiększyć/zmniejszyć obraz i przesuwać go w górę/w dół/w lewo/ w prawo, można wykorzystać przyciski funkcyjne na panelu sterowania. -5-

6 Powiększanie obrazu Zmniejszanie obrazu Przesuwanie obrazu w górę Przesuwanie obrazu w dół Przesuwanie obrazu w lewo Przesuwanie obrazu w prawo Wybór rozdzielczości Istnieją dwie kategorie rozdzielczości: RGB24 i I420. Można wybrać pięć różnych rozdzielczości obrazu dla każdej z nich. Wielkość pliku dla I420 będzie mniejsza niż dla RGB24. Dlatego I420 może stanowić lepszy wybór podczas transmisji. 3. Tryb zdjęciowy Aby zrobić szybko zdjęcie, można nacisnąć przycisk Snapshot (Zdjęcia), znajdujący się po prawej stronie w kole, można wtedy je wymieniać z przyjaciółmi. -6-

7 Wysyłanie zdjęcia pocztą elektroniczną Zdjęcia seryjne Powiększanie obrazu Zmniejszanie obrazu Przesuwanie obrazu w górę Przesuwanie obrazu w dół -7-

8 Przesuwanie obrazu w lewo Przesuwanie obrazu w prawo Wybór rozdzielczości Ta część wskazuje rozdzielczość wybraną w trybie podglądu ( Preview Mode ). Jeżeli użytkownik zechce zmienić rozdzielczość, powinien kliknąć na, by przejść z powrotem do trybu podglądu ( Preview Mode ) i przeprowadzić zmiany. 4. Tryb Video Clip (Wideoklip) W tej części użytkownik może nagrywać obraz w czasie rzeczywistym. Wysyłanie zdjęcia pocztą elektroniczną -8-

9 Konwersja plików AVI do plików formatu MEPG-1 Rozpoczęcie nagrywania Zatrzymanie nagrywania Tworzenie animacji: Nacisnąć ; by rozpocząć; nacisnąć, by zatrzymać Nacisnąć, by przywrócić tryb nagrywania wideo Ta funkcja powinna działać przy rozdzielczości RGB320 x 240 lub I x 240. Przed uruchomieniem tej funkcji proszę się upewnić, że rozdzielczość jest prawidłowa. Wybór rozdzielczości Ta część wskazuje rozdzielczość wybraną w trybie podglądu ( Preview Mode ). Jeżeli użytkownik zechce zmienić rozdzielczość, powinien kliknąć na, by przejść z powrotem do trybu podglądu ( Preview Mode ) i przeprowadzić zmiany. 5. Opis funkcji aplikacji zabezpieczającego systemu monitorującego. -9-

10 Istnieje możliwość automatycznego nagrywania dowolnego ruchu, jaki pojawia się przed monitorem. Można również zapisywać obrazy w dowolnej chwili, do momentu zapełnienia twardego dysku. Jeżeli brak jakiegokolwiek ruchu, po czterech sekundach działanie aplikacji automatycznie się wyłączy, chyba że zaistnieje jakiś nowy ruch. Rozpoczynanie nagrywania Zatrzymywanie nagrywania Ustawienia czasowe dla systemu monitoringu Ustawianie stopnia odchylenia dla każdej sekundy zapisu obrazu. Jeżeli różnice są większe od nastawionego stopnia odchyleń, system zaalarmuje użytkownika. Ustawianie różnych alarmowych efektów dźwiękowych UWAGA W części Security Monitoring System (Monitorujący system -10-

11 zabezpieczeń), użytkownik może nagrywać obraz o dowolnym rozmiarze i rozdzielczości. Jeżeli użytkownik zechce zmienić rozdzielczość, powinien kliknąć na, by przejść z powrotem do trybu podglądu ( Preview Mode ) i przeprowadzić zmiany. WebCam Monitor (tylko dla MacIntosh) Dla użytkowników komputerów MacIntosh: Podczas instalacji sterownika zostanie zainstalowana aplikacja kamery internetowej pod nazwą WebCam Monitor. Po zakończeniu instalacji sterownika ikona WebCam Monitor pojawi się na pulpicie automatycznie. Używając WebCam Monitor możesz robić zdjęcia, rejestrować sekwencje video, dostosowywać ustawienia kamery do różnych okoliczności itd. 1. Funkcja zdjęcia Aby robić zdjęcia, wystarczy po prostu nacisnąć przycisk zdjęcia na kamerze internetowej. 2. Sekwencja Video Są dwa sposoby rejestrowania obrazów. a. Rejestrowanie bez obciążania komputera Przejdź do Monitor Kliknij Record Without Hogging Machine Zmień nazwę i lokalizację pliku, do którego chcesz zapisywać Kliknij Save, aby rozpocząć rejestrowanie. -11-

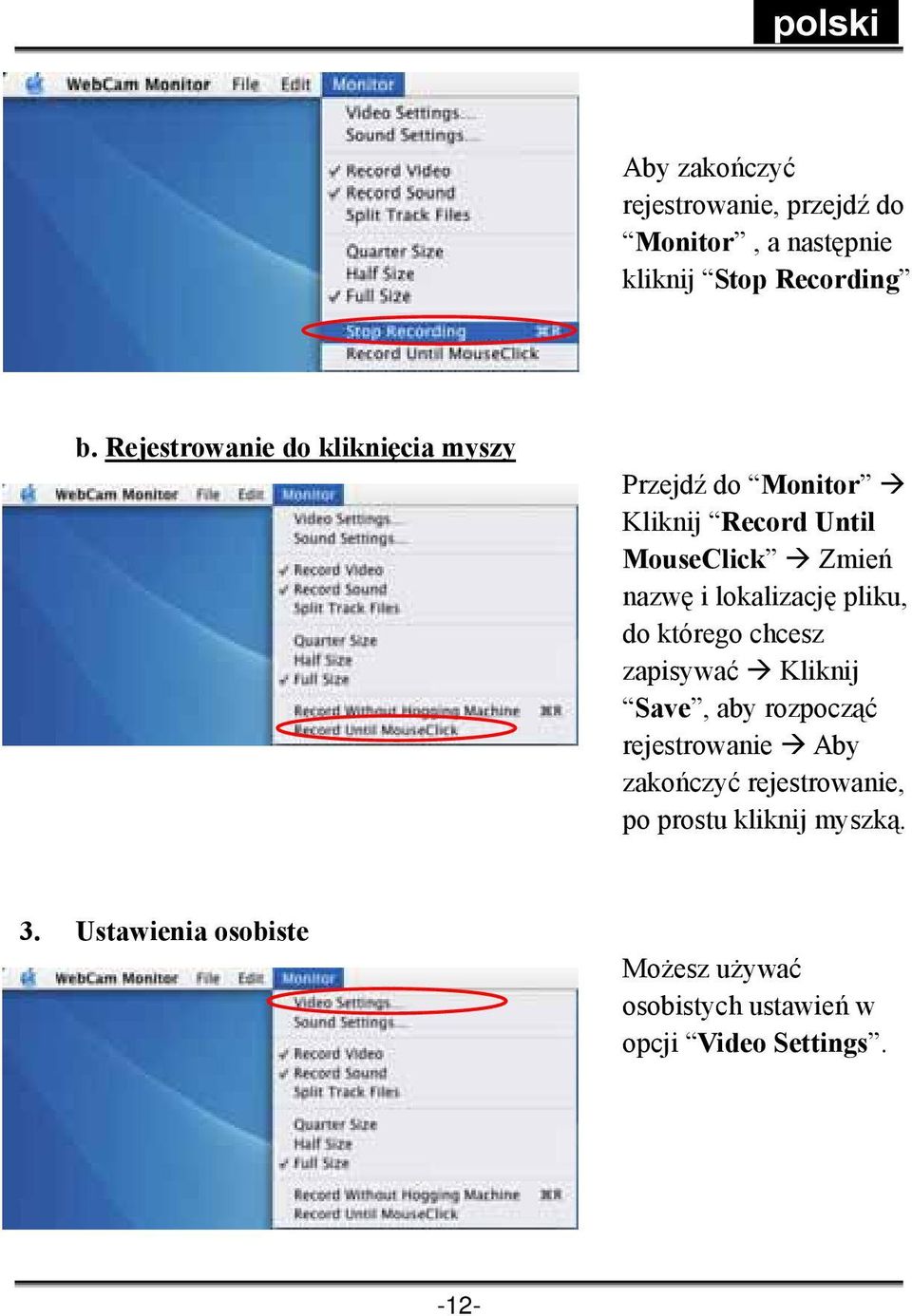

12 Aby zakończyć rejestrowanie, przejdź do Monitor, a następnie kliknij Stop Recording b. Rejestrowanie do kliknięcia myszy Przejdź do Monitor Kliknij Record Until MouseClick Zmień nazwę i lokalizację pliku, do którego chcesz zapisywać Kliknij Save, aby rozpocząć rejestrowanie Aby zakończyć rejestrowanie, po prostu kliknij myszką. 3. Ustawienia osobiste Możesz używać osobistych ustawień w opcji Video Settings. -12-

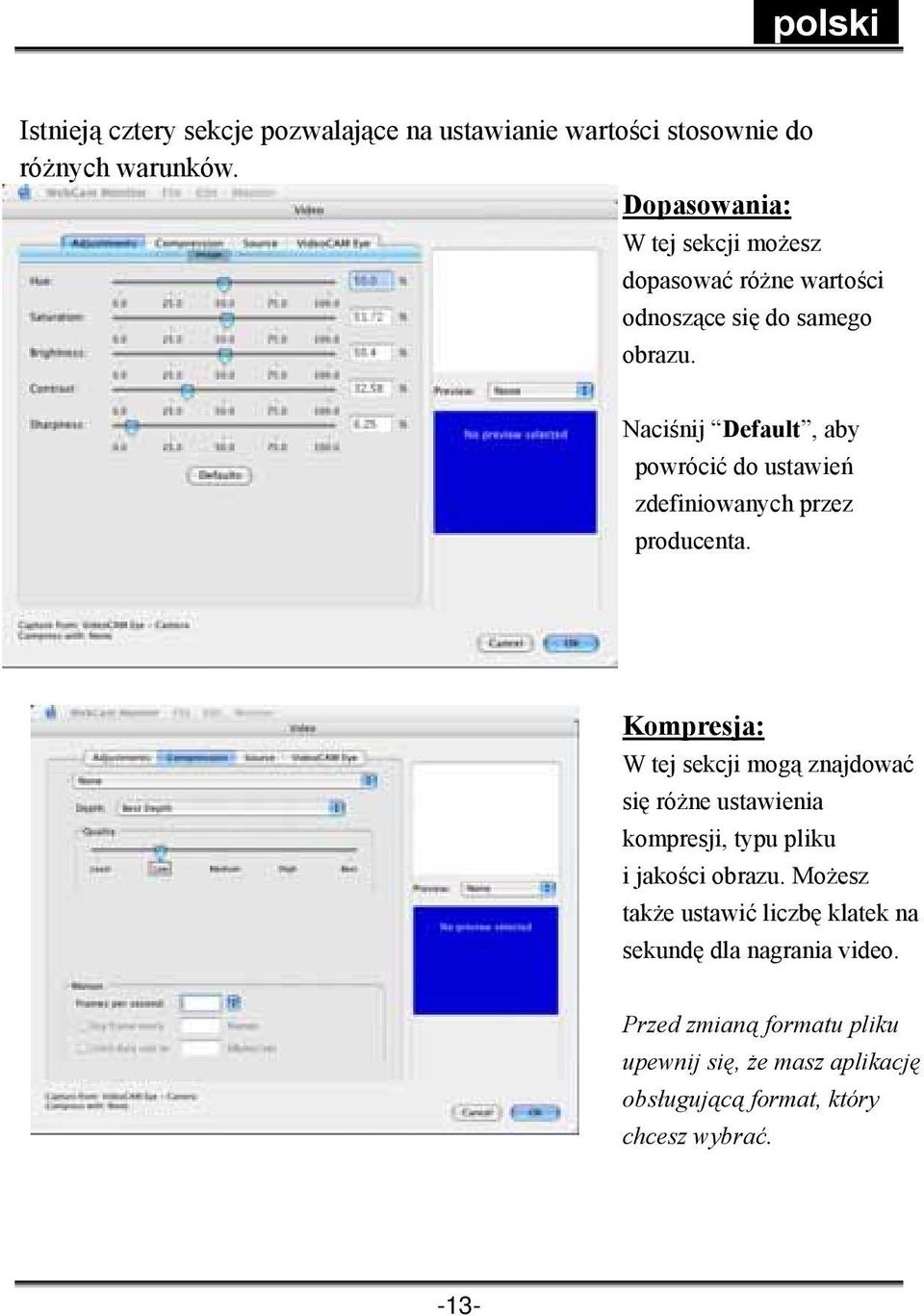

13 Istnieją cztery sekcje pozwalające na ustawianie wartości stosownie do różnych warunków. Dopasowania: W tej sekcji możesz dopasować różne wartości odnoszące się do samego obrazu. Naciśnij Default, aby powrócić do ustawień zdefiniowanych przez producenta. Kompresja: W tej sekcji mogą znajdować się różne ustawienia kompresji, typu pliku i jakości obrazu. Możesz także ustawić liczbę klatek na sekundę dla nagrania video. Przed zmianą formatu pliku upewnij się, że masz aplikację obsługującą format, który chcesz wybrać. -13-

14 Źródło: Musisz upewnić się, że występujące w tej sekcji źródło obrazu odpowiada urządzeniu wejściowemu, którego używasz. -Format: Wybierz właściwy system video, zależnie od kraju, w którym się znajdujesz. VideoCAM Eye: W tej sekcji możesz ustawić różne wartości odnoszące się do wyglądu obrazu w różnych warunkach. -W sekcji Gamma and Exposure time możesz po prostu kliknąć Auto lub samodzielnie dobrać wartości. -W White Balance, wartością domyślną jest Auto. Jeśli chcesz dobrać wartości samodzielnie, najpierw wyłącz Auto. -Naciśnij Default, aby powrócić do ustawień zdefiniowanych przez producenta. -14-

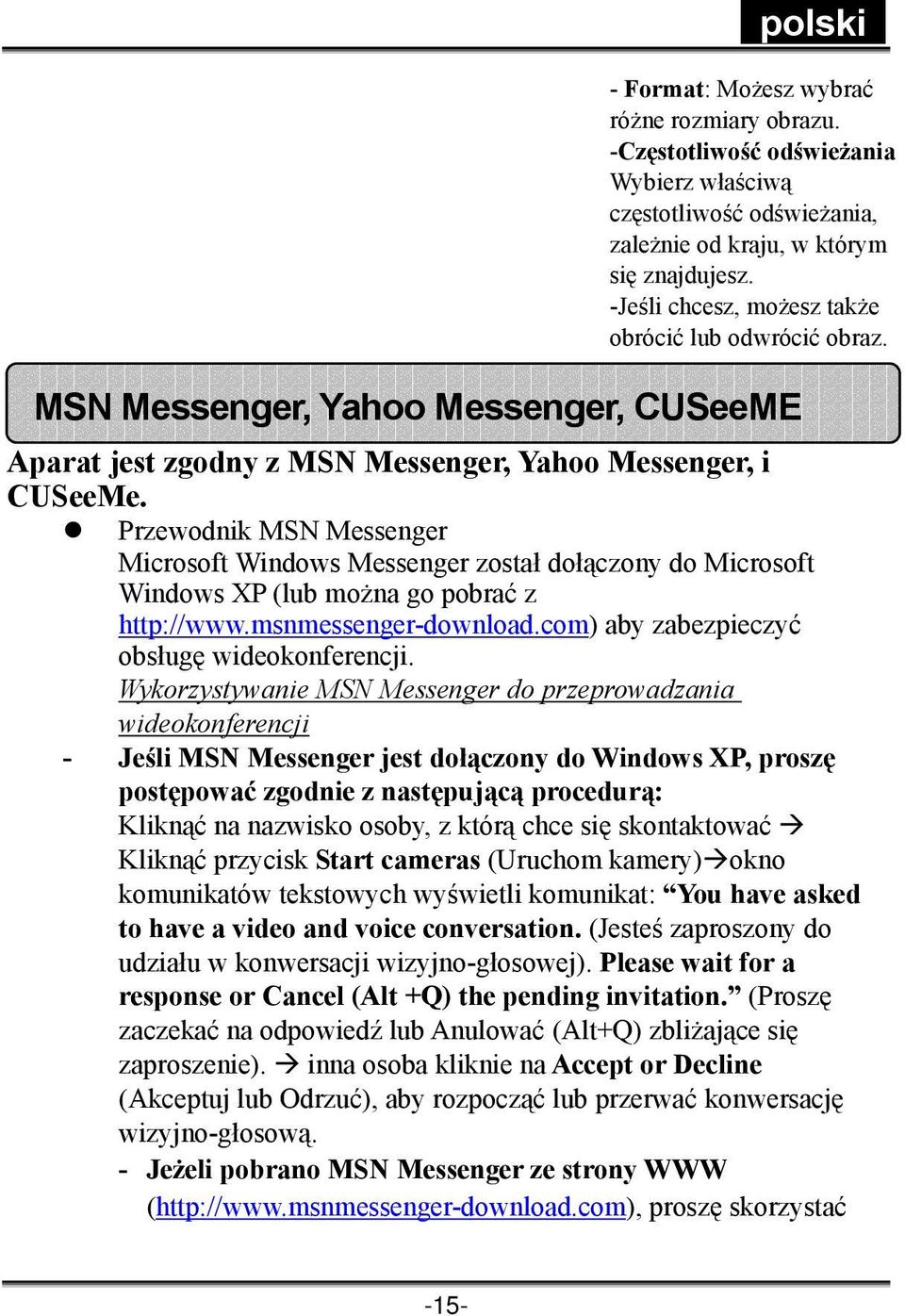

15 - Format: Możesz wybrać różne rozmiary obrazu. -Częstotliwość odświeżania Wybierz właściwą częstotliwość odświeżania, zależnie od kraju, w którym się znajdujesz. -Jeśli chcesz, możesz także obrócić lub odwrócić obraz. MSN Messenger, Yahoo Messenger, CUSeeME Aparat jest zgodny z MSN Messenger, Yahoo Messenger, i CUSeeMe. Przewodnik MSN Messenger Microsoft Windows Messenger został dołączony do Microsoft Windows XP (lub można go pobrać z aby zabezpieczyć obsługę wideokonferencji. Wykorzystywanie MSN Messenger do przeprowadzania wideokonferencji - Jeśli MSN Messenger jest dołączony do Windows XP, proszę postępować zgodnie z następującą procedurą: Kliknąć na nazwisko osoby, z którą chce się skontaktować Kliknąć przycisk Start cameras (Uruchom kamery)okno komunikatów tekstowych wyświetli komunikat: You have asked to have a video and voice conversation. (Jesteś zaproszony do udziału w konwersacji wizyjno-głosowej). Please wait for a response or Cancel (Alt +Q) the pending invitation. (Proszę zaczekać na odpowiedź lub Anulować (Alt+Q) zbliżające się zaproszenie). inna osoba kliknie na Accept or Decline (Akceptuj lub Odrzuć), aby rozpocząć lub przerwać konwersację wizyjno-głosową. - Jeżeli pobrano MSN Messenger ze strony WWW ( proszę skorzystać -15-

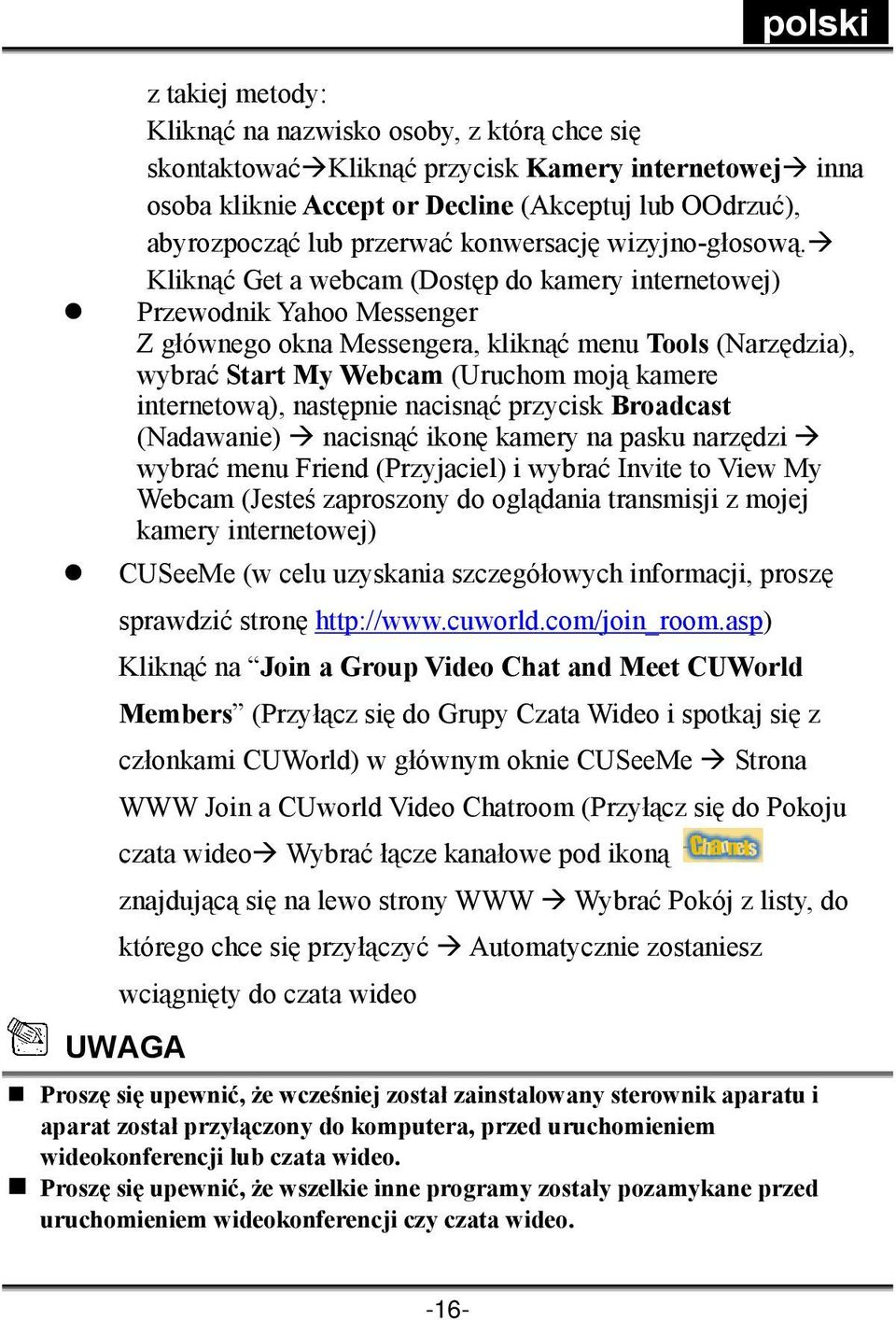

16 z takiej metody: Kliknąć na nazwisko osoby, z którą chce się skontaktowaćkliknąć przycisk Kamery internetowej inna osoba kliknie Accept or Decline (Akceptuj lub OOdrzuć), abyrozpocząć lub przerwać konwersację wizyjno-głosową. Kliknąć Get a webcam (Dostęp do kamery internetowej) Przewodnik Yahoo Messenger Z głównego okna Messengera, kliknąć menu Tools (Narzędzia), wybrać Start My Webcam (Uruchom moją kamere internetową), następnie nacisnąć przycisk Broadcast (Nadawanie) nacisnąć ikonę kamery na pasku narzędzi wybrać menu Friend (Przyjaciel) i wybrać Invite to View My Webcam (Jesteś zaproszony do oglądania transmisji z mojej kamery internetowej) CUSeeMe (w celu uzyskania szczegółowych informacji, proszę sprawdzić stronę Kliknąć na Join a Group Video Chat and Meet CUWorld Members (Przyłącz się do Grupy Czata Wideo i spotkaj się z członkami CUWorld) w głównym oknie CUSeeMe Strona WWW Join a CUworld Video Chatroom (Przyłącz się do Pokoju czata wideo Wybrać łącze kanałowe pod ikoną znajdującą się na lewo strony WWW Wybrać Pokój z listy, do którego chce się przyłączyć Automatycznie zostaniesz wciągnięty do czata wideo UWAGA Proszę się upewnić, że wcześniej został zainstalowany sterownik aparatu i aparat został przyłączony do komputera, przed uruchomieniem wideokonferencji lub czata wideo. Proszę się upewnić, że wszelkie inne programy zostały pozamykane przed uruchomieniem wideokonferencji czy czata wideo. -16-
