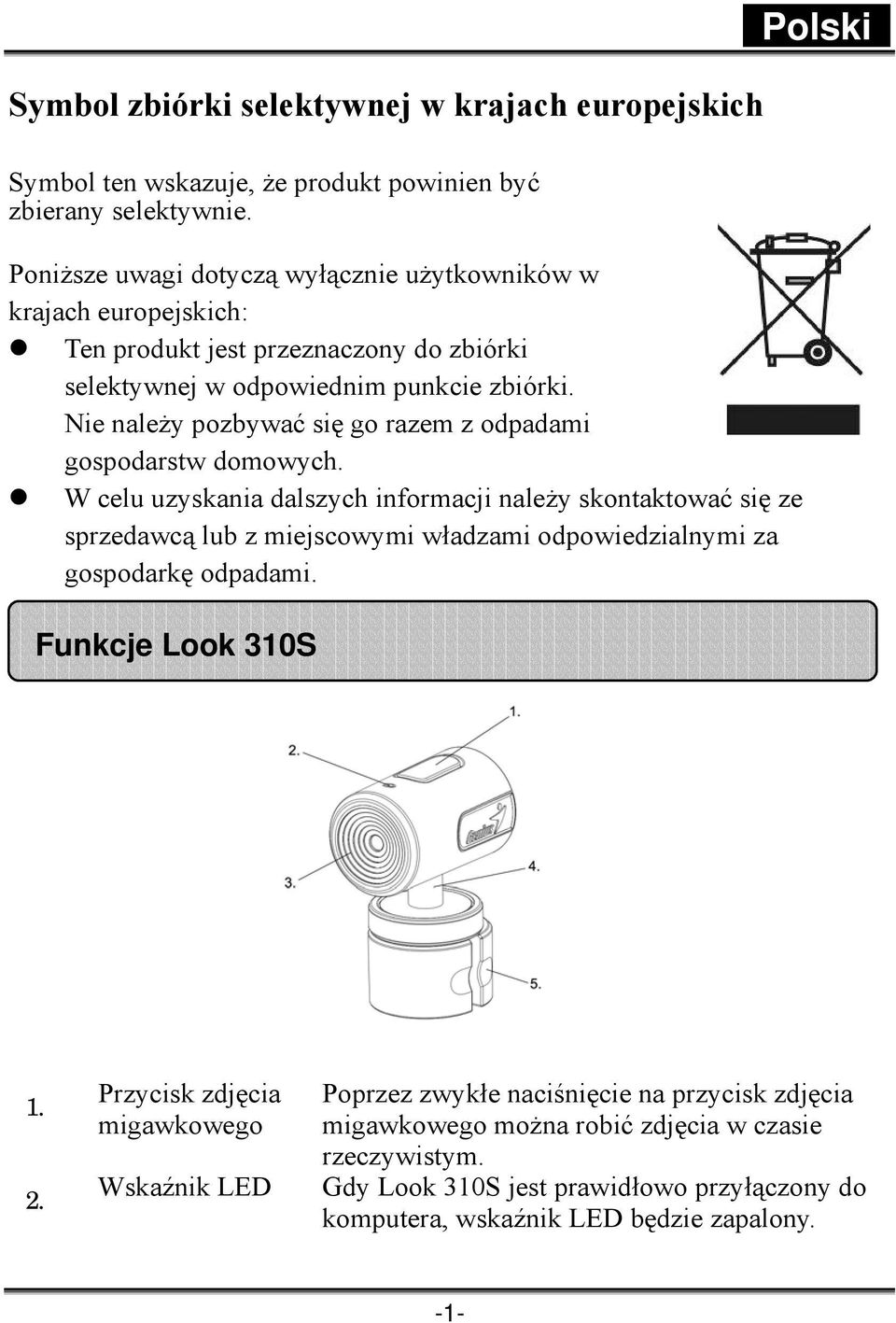

1 Symbol zbiórki selektywnej w krajach europejskich Symbol ten wskazuje, że produkt powinien być zbierany selektywnie. Poniższe uwagi dotyczą wyłącznie użytkowników w krajach europejskich: Ten produkt jest przeznaczony do zbiórki selektywnej w odpowiednim punkcie zbiórki. Nie należy pozbywać się go razem z odpadami gospodarstw domowych. W celu uzyskania dalszych informacji należy skontaktować się ze sprzedawcą lub z miejscowymi władzami odpowiedzialnymi za gospodarkę odpadami. Funkcje Look 310S Polski Przycisk zdjęcia migawkowego Wskaźnik LED Poprzez zwykłe naciśnięcie na przycisk zdjęcia migawkowego można robić zdjęcia w czasie rzeczywistym. Gdy Look 310S jest prawidłowo przyłączony do komputera, wskaźnik LED będzie zapalony. -1-

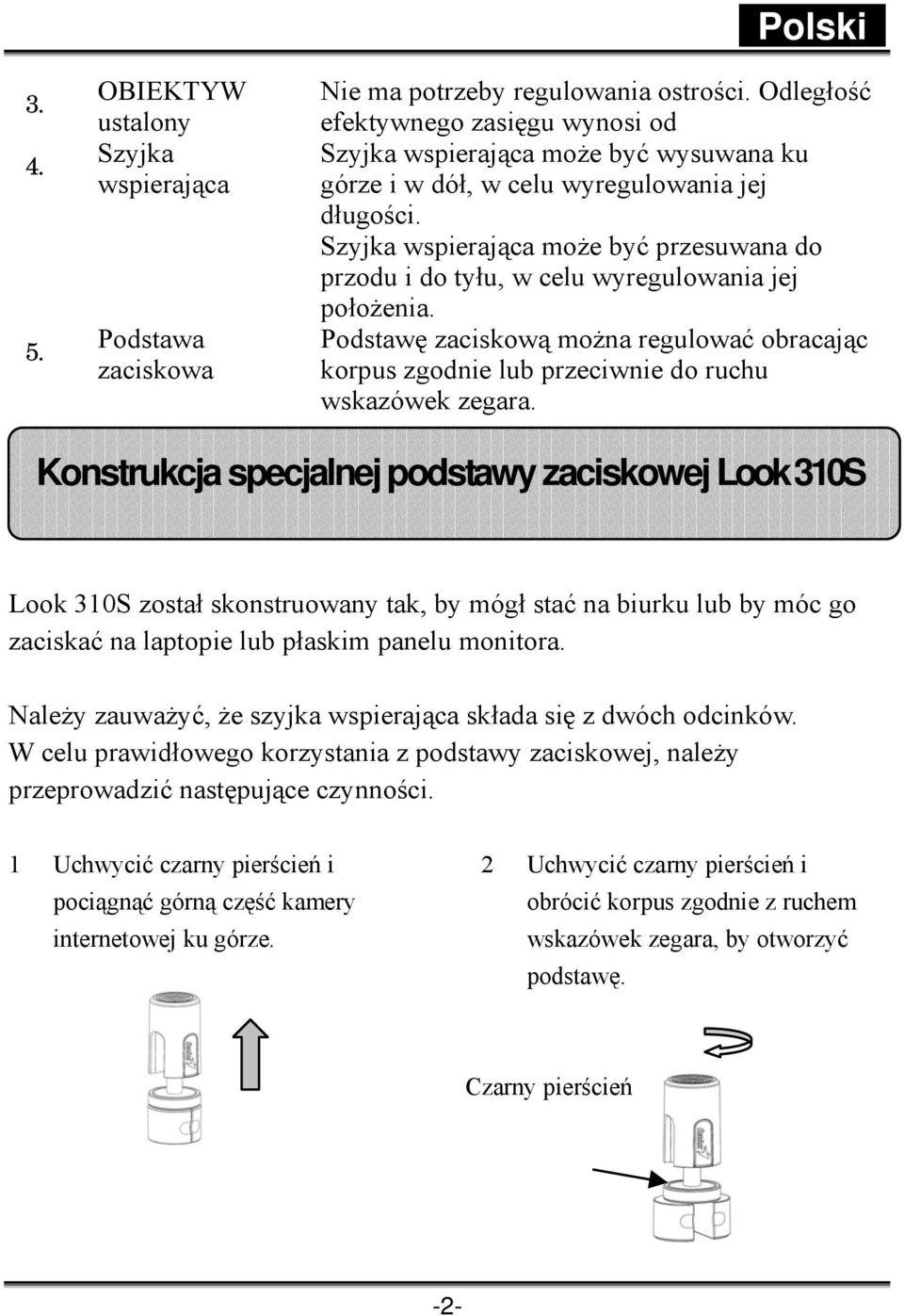

2 OBIEKTYW ustalony Szyjka wspierająca Podstawa zaciskowa Polski Nie ma potrzeby regulowania ostrości. Odległość efektywnego zasięgu wynosi od Szyjka wspierająca może być wysuwana ku górze i w dół, w celu wyregulowania jej długości. Szyjka wspierająca może być przesuwana do przodu i do tyłu, w celu wyregulowania jej położenia. Podstawę zaciskową można regulować obracając korpus zgodnie lub przeciwnie do ruchu wskazówek zegara. Konstrukcja specjalnej podstawy zaciskowej Look 310S Look 310S został skonstruowany tak, by mógł stać na biurku lub by móc go zaciskać na laptopie lub płaskim panelu monitora. Należy zauważyć, że szyjka wspierająca składa się z dwóch odcinków. W celu prawidłowego korzystania z podstawy zaciskowej, należy przeprowadzić następujące czynności. 1 Uchwycić czarny pierścień i pociągnąć górną część kamery internetowej ku górze. 2 Uchwycić czarny pierścień i obrócić korpus zgodnie z ruchem wskazówek zegara, by otworzyć podstawę. Czarny pierścień -2-

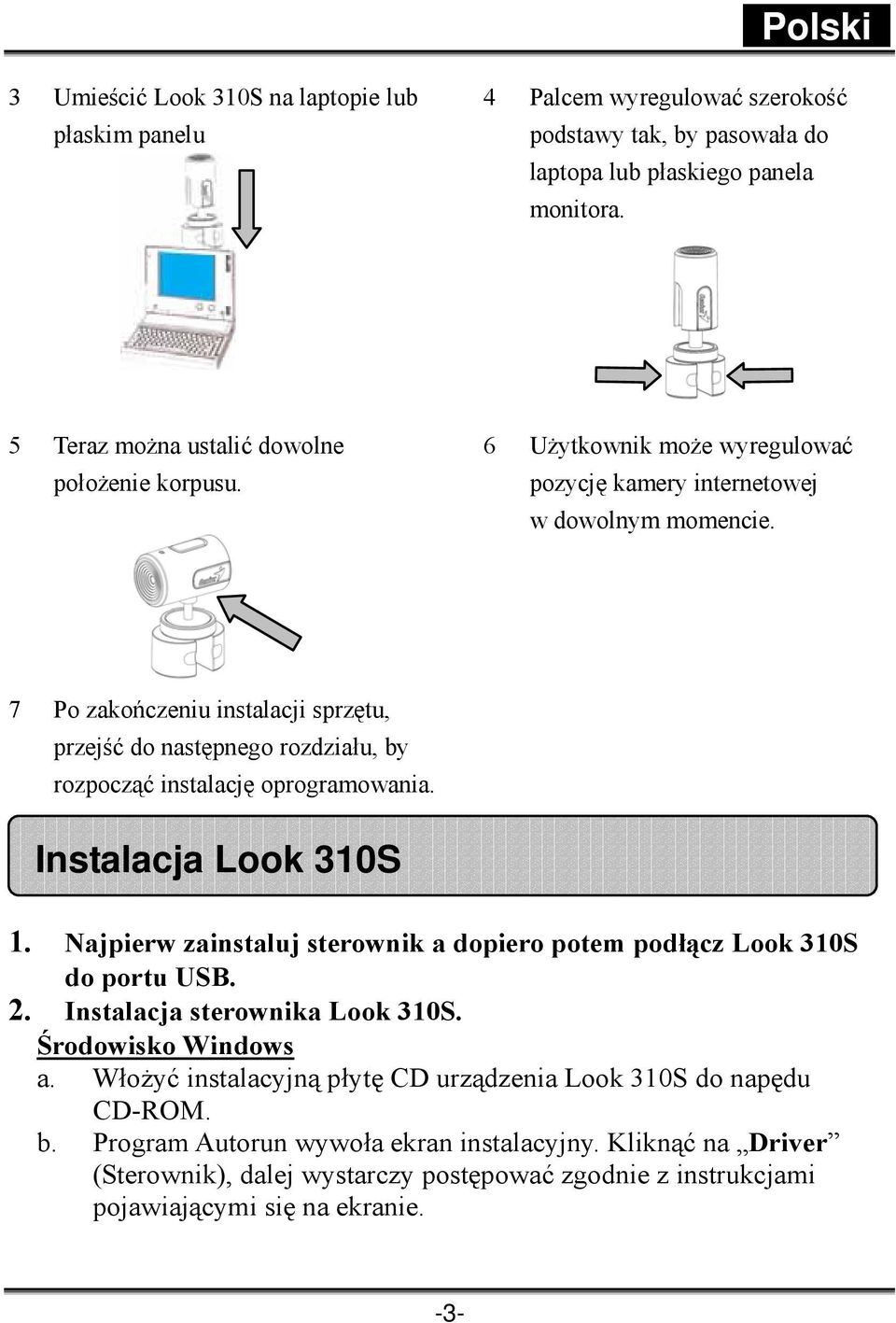

3 3 Umieścić Look 310S na laptopie lub płaskim panelu 4 Palcem wyregulować szerokość podstawy tak, by pasowała do laptopa lub płaskiego panela monitora. 5 Teraz można ustalić dowolne położenie korpusu. 6 Użytkownik może wyregulować pozycję kamery internetowej w dowolnym momencie. 7 Po zakończeniu instalacji sprzętu, przejść do następnego rozdziału, by rozpocząć instalację oprogramowania. Instalacja Look 310S 1. Najpierw zainstaluj sterownik a dopiero potem podłącz Look 310S do portu USB. 2. Instalacja sterownika Look 310S. Środowisko Windows a. Włożyć instalacyjną płytę CD urządzenia Look 310S do napędu CD-ROM. b. Program Autorun wywoła ekran instalacyjny. Kliknąć na Driver (Sterownik), dalej wystarczy postępować zgodnie z instrukcjami pojawiającymi się na ekranie. -3-

4 c. Zainstalować DirectX z płyty CD. Uwaga: Jeżeli ekran Autorun nie pojawi się, proszę przeprowadzić następujące czynności: Kliknąć na menu Start. Wpisać D:\SETUP.EXE, następnie nacisnąć klawisz Enter. (O ile litera D oznacza napęd CD-ROM) Środowisko MacIntosh a. Włożyć instalacyjną płytę CD urządzenia Look 310S do napędu CD-ROM. b. Kliknij dwukrotnie na napędzie CD-ROM c. Kliknij na folderze plików Look 310S Driver OSX 1.0 d. Kliknij na Look 310S Driver Install a następnie po prostu postępuj według instrukcji na ekranie. e. Ponownie uruchomić komputer 3. Wetknąć kabel USB urządzenia Look 310S do portu USB komputera stacjonarnego lub laptopa. 4. Przeprowadzić instalację oprogramowania oraz sprzętu. Można zainstalować oprogramowanie, którego chce się używać do obsługi wideokonferencji lub czata z przyjaciółmi. UWAGA W celu odinstalowania sterownika, proszę przejść do paska zadań i naciskać kolejno Start Programy Look 310S Kliknąć na Uninstall (Odinstaluj), następnie, aby odinstalować sterownik, należy postępować zgodnie z instrukcjami pojawiającymi się na ekranie. Środowisko Mac OS X: Proszę przejść do HDD systemu operacyjnego Aplikacje Look 310S Kliknąć Uninstall, następnie postępowac zgodnie z instrukcjami -4-

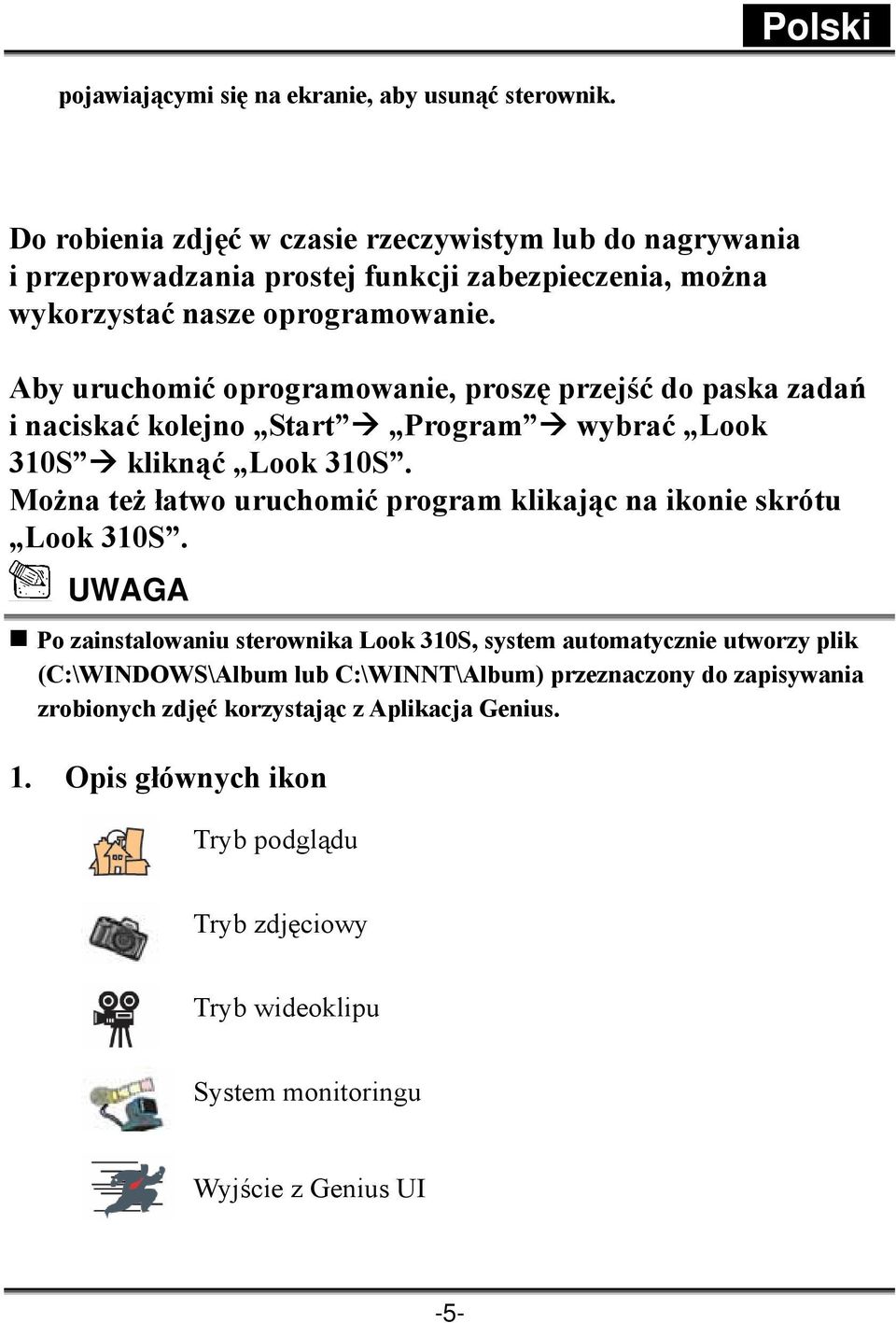

5 pojawiającymi się na ekranie, aby usunąć sterownik. Aplikacja Genius (tylko dla Windows) Do robienia zdjęć w czasie rzeczywistym lub do nagrywania i przeprowadzania prostej funkcji zabezpieczenia, można wykorzystać nasze oprogramowanie. Aby uruchomić oprogramowanie, proszę przejść do paska zadań i naciskać kolejno Start Program wybrać Look 310S kliknąć Look 310S. Można też łatwo uruchomić program klikając na ikonie skrótu Look 310S. UWAGA Po zainstalowaniu sterownika Look 310S, system automatycznie utworzy plik (C:\WINDOWS\Album lub C:\WINNT\Album) przeznaczony do zapisywania zrobionych zdjęć korzystając z Aplikacja Genius. 1. Opis głównych ikon Tryb podglądu Tryb zdjęciowy Tryb wideoklipu System monitoringu Wyjście z Genius UI -5-

6 Regulacja kamery UWAGA W części dotyczącej regulacji kamery można dopasować własne wartości ustawień pracy kamery w różnych warunkach. -6-

7 1 Wybierając Image Mirror (zdjęcie lustrzane) lub Image Flip (zdjęcie odwrócone) można obracać obraz w poziomie lub w pionie. Jeżeli oświetlenie nie jest wystarczające, można kliknąć na Low Light (słabe oświetlenie), by uzyskać wyraźny obraz. 2 Można dopasować różne wartości do różnych warunków oświetleniowych i otoczenia. 3 Jeśli chce się przechwycić obraz nieruchomy, można przeciągnąć pasek tak, by wybrać pożądaną wartość rozdzielczości. VGA: 640 x 480 SVGA: 800 x 600 XGA: 1024 x 768 SXGA: 1280 x Można dopasować wartości dotyczące wyglądu obrazu. Przed przystąpieniem do regulowania wartości należy usunąć zaznaczenie Auto, by umożliwić regulację. 5 Nacisnąć przycisk Reset (resetuj), by przywrócić ustawienia fabryczne. Nacisnąć przycisk Restore (przywróć), by przywrócić poprzednie ustawienia. Nacisnąć Save (zapisz), by zapisać wprowadzone wartości. 6 Wybrać prawidłową częstotliwość zgodnie z krajem użytkowania kamery internetowej. (Wcześniej jednak należy zaznaczyć Indoor ). 7 -Jeżeli kamera internetowa jest umieszczona w położeniu podświetlanym, można kliknąć Backlight compensation (kompensacja podświetlania), by uzyskać bardziej ostry obraz. -Klikając na B/W Mode (tryb B/W) można uzyskać efekt fotografii czarno-białej. -7-

8 1 Istnieje 27 różnego rodzaju efektów wideo/ramek do wyboru. Te efekty mogą być również wykorzystywane przez oprogramowanie do obsługi chata wideo, takie jak MSN Messenger. W programie do obsługi czata wideo można bezpośrednio się połączyć ze stroną efektów z ustawień kamery wideo. 2 Poza 27 rodzajami efektów wideo/ramek z części 1, można również wprowadzić swoją własną niestandardową ramkę. Proszę zauważyć, że w przypadku ramki niestandardowej w obszarze, w którym ma być pokazany obraz należy użyć kolor Pantone

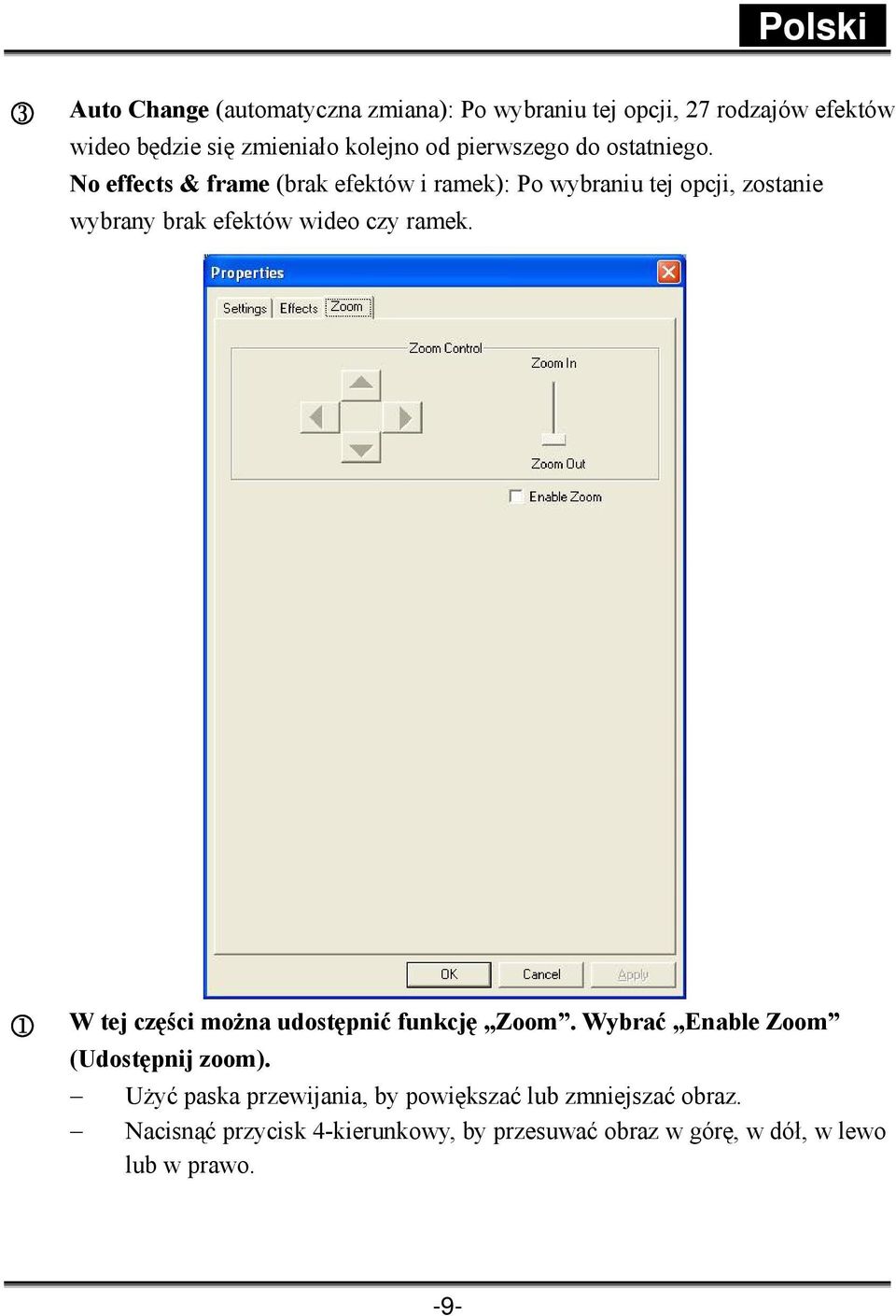

9 3 Auto Change (automatyczna zmiana): Po wybraniu tej opcji, 27 rodzajów efektów wideo będzie się zmieniało kolejno od pierwszego do ostatniego. No effects & frame (brak efektów i ramek): Po wybraniu tej opcji, zostanie wybrany brak efektów wideo czy ramek. 1 W tej części można udostępnić funkcję Zoom. Wybrać Enable Zoom (Udostępnij zoom). Użyć paska przewijania, by powiększać lub zmniejszać obraz. Nacisnąć przycisk 4-kierunkowy, by przesuwać obraz w górę, w dół, w lewo lub w prawo. -9-

10 2. Tryb podglądu Aby powiększyć/zmniejszyć obraz i przesuwać go w górę/w dół/w lewo/ w prawo, można wykorzystać przyciski funkcyjne na panelu sterowania. Powiększanie obrazu Zmniejszanie obrazu Przesuwanie obrazu w górę Przesuwanie obrazu w dół -10-

11 Przesuwanie obrazu w lewo Przesuwanie obrazu w prawo Wybór rozdzielczości Istnieją dwie kategorie rozdzielczości: RGB24 i I420. Można wybrać pięć różnych rozdzielczości obrazu dla każdej z nich. Wielkość pliku dla I420 będzie mniejsza niż dla RGB24. Dlatego I420 może stanowić lepszy wybór podczas transmisji. 3. Tryb zdjęciowy Aby zrobić szybko zdjęcie, można nacisnąć przycisk Snapshot (Zdjęcia), znajdujący się po prawej stronie w kole, można wtedy je wymieniać z przyjaciółmi. Wysyłanie zdjęcia pocztą elektroniczną Zdjęcia seryjne -11-

12 Wybór rozdzielczości Ta część wskazuje rozdzielczość wybraną w trybie podglądu ( Preview Mode ). Jeżeli użytkownik zechce zmienić rozdzielczość, powinien kliknąć na, by przejść z powrotem do trybu podglądu ( Preview Mode ) i przeprowadzić zmiany. 4. Tryb Video Clip (Wideoklip) W tej części użytkownik może nagrywać obraz w czasie rzeczywistym. Wysyłanie zdjęcia pocztą elektroniczną Konwersja plików AVI do plików formatu MEPG-1 Rozpoczęcie nagrywania -12-

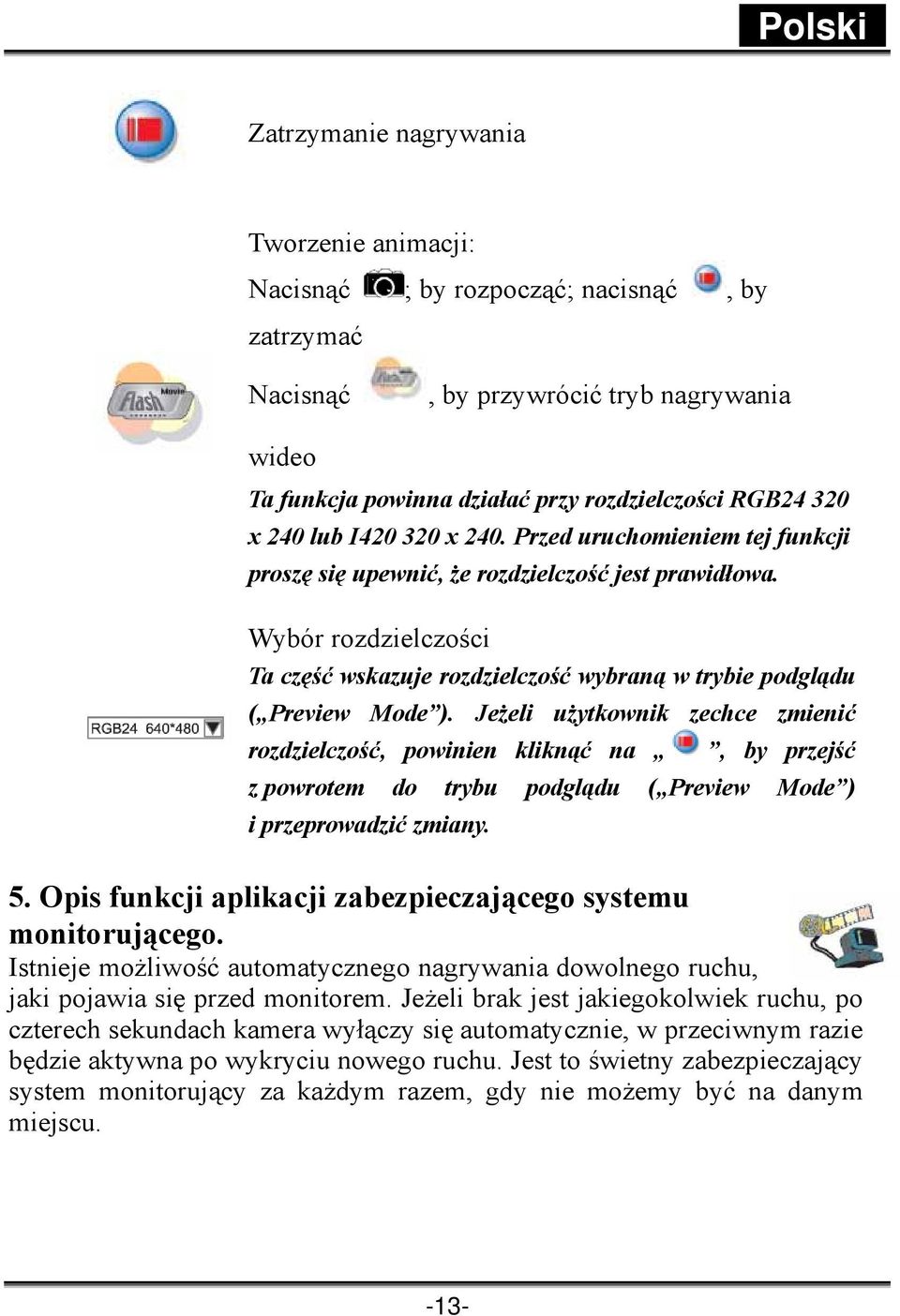

13 Zatrzymanie nagrywania Tworzenie animacji: Nacisnąć ; by rozpocząć; nacisnąć, by zatrzymać Nacisnąć, by przywrócić tryb nagrywania wideo Ta funkcja powinna działać przy rozdzielczości RGB x 240 lub I x 240. Przed uruchomieniem tej funkcji proszę się upewnić, że rozdzielczość jest prawidłowa. Wybór rozdzielczości Ta część wskazuje rozdzielczość wybraną w trybie podglądu ( Preview Mode ). Jeżeli użytkownik zechce zmienić rozdzielczość, powinien kliknąć na, by przejść z powrotem do trybu podglądu ( Preview Mode ) i przeprowadzić zmiany. 5. Opis funkcji aplikacji zabezpieczającego systemu monitorującego. Istnieje możliwość automatycznego nagrywania dowolnego ruchu, jaki pojawia się przed monitorem. Jeżeli brak jest jakiegokolwiek ruchu, po czterech sekundach kamera wyłączy się automatycznie, w przeciwnym razie będzie aktywna po wykryciu nowego ruchu. Jest to świetny zabezpieczający system monitorujący za każdym razem, gdy nie możemy być na danym miejscu. -13-

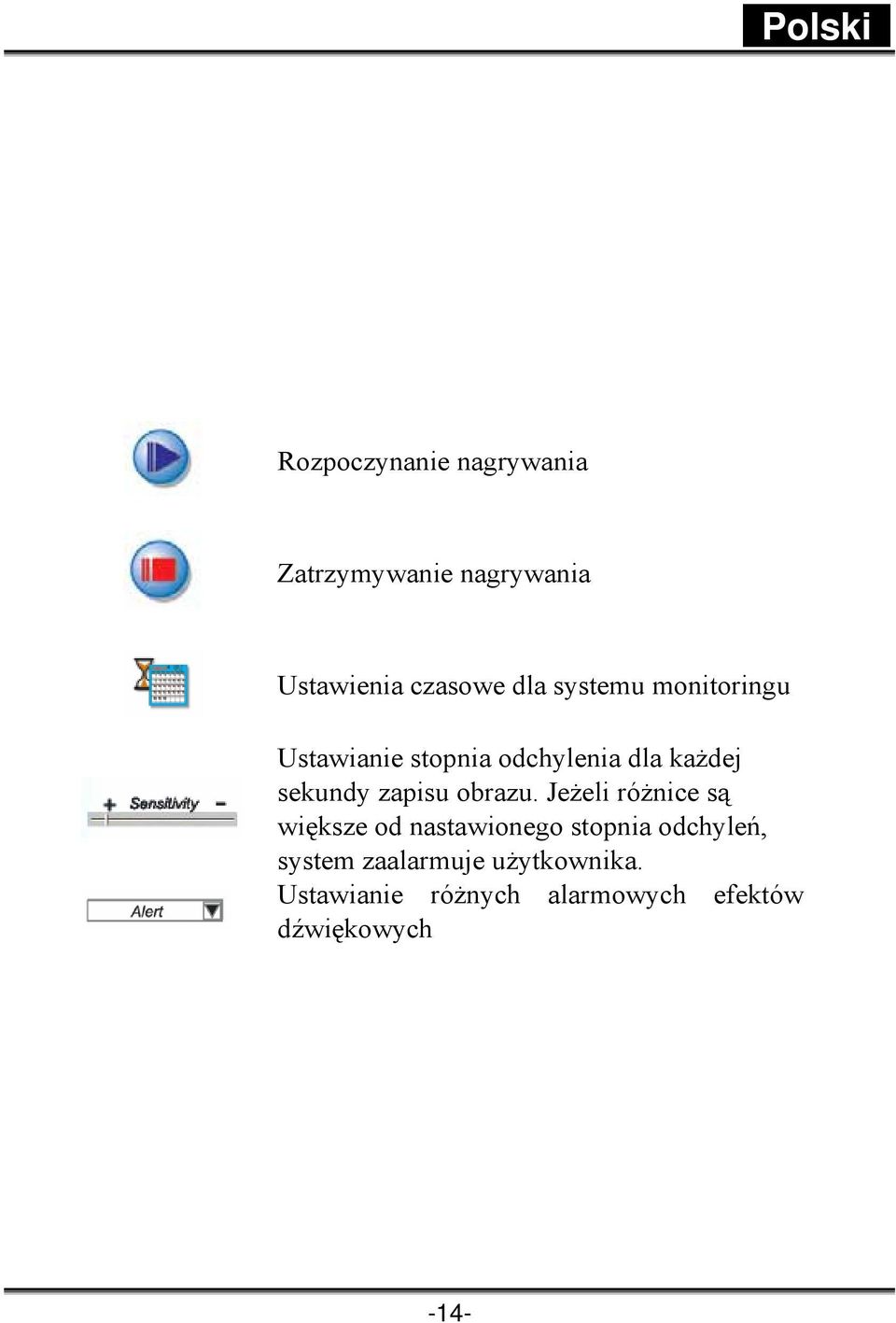

14 Rozpoczynanie nagrywania Zatrzymywanie nagrywania Ustawienia czasowe dla systemu monitoringu UWAGA Ustawianie stopnia odchylenia dla każdej sekundy zapisu obrazu. Jeżeli różnice są większe od nastawionego stopnia odchyleń, system zaalarmuje użytkownika. Ustawianie różnych alarmowych efektów dźwiękowych W części Security Monitoring System (Monitorujący system zabezpieczeń), użytkownik może nagrywać obraz o dowolnym rozmiarze i rozdzielczości. Jeżeli użytkownik zechce zmienić rozdzielczość, powinien kliknąć na, by przejść z powrotem do trybu podglądu ( Preview Mode ) i przeprowadzić zmiany. -14-

15 MSN Messenger, Yahoo Messenger, AOL Komunikator MSN a. W celu uruchomienia funkcji wideo na żywo, potrzeby będzie Komunikator MSN wersja 6 lub późniejsza. Jeżeli użytkownik go nie posiada, proszę skorzystać z serwisu WWW: skąd można pobrać komunikator. b. Wtedy można wpisać się do obsługi Komunikatora MSN. c. Wybrać przyjaciela z listy kontaktów i kliknąć OK, by potwierdzić. d. Dwukrotnie kliknąć na nazwach przyjaciół dostępnych na czacie. Kliknąć na ikonie kamery internetowej. e. Przyjaciel wtedy otrzyma wiadomość zaproszenia. Jeżeli przyjaciel potwierdzi chęć rozmowy, rozpocznie się czat wideo. f. W celu uzyskania dalszych informacji, proszę skorzystać z serwisu WWW na stronie Komunikator Yahoo a. Jeżeli nie posiada się komunikatora Yahoo, można go pobrać ze strony i przeprowadzić rejestrację. b. Wpisać się na Yahoo Messenger. c. Z okna głównego, kliknąć menu Tools (Narzędzia), następnie wybrać Start My Webcam (Uruchom moją kamerę internetową). d. Prawym przyciskiem myszy kliknąć nazwę na liście komunikatorów (Messenger List) i wybrać View Webcam (Podgląd kamery). e. Przyjaciel wtedy otrzyma wiadomość zaproszenia. Jeżeli przyjaciel kliknie YES (Tak), rozpocznie się czat wideo. f. W celu uzyskania dalszych informacji, proszę skorzystać z serwisu WWW na stronie

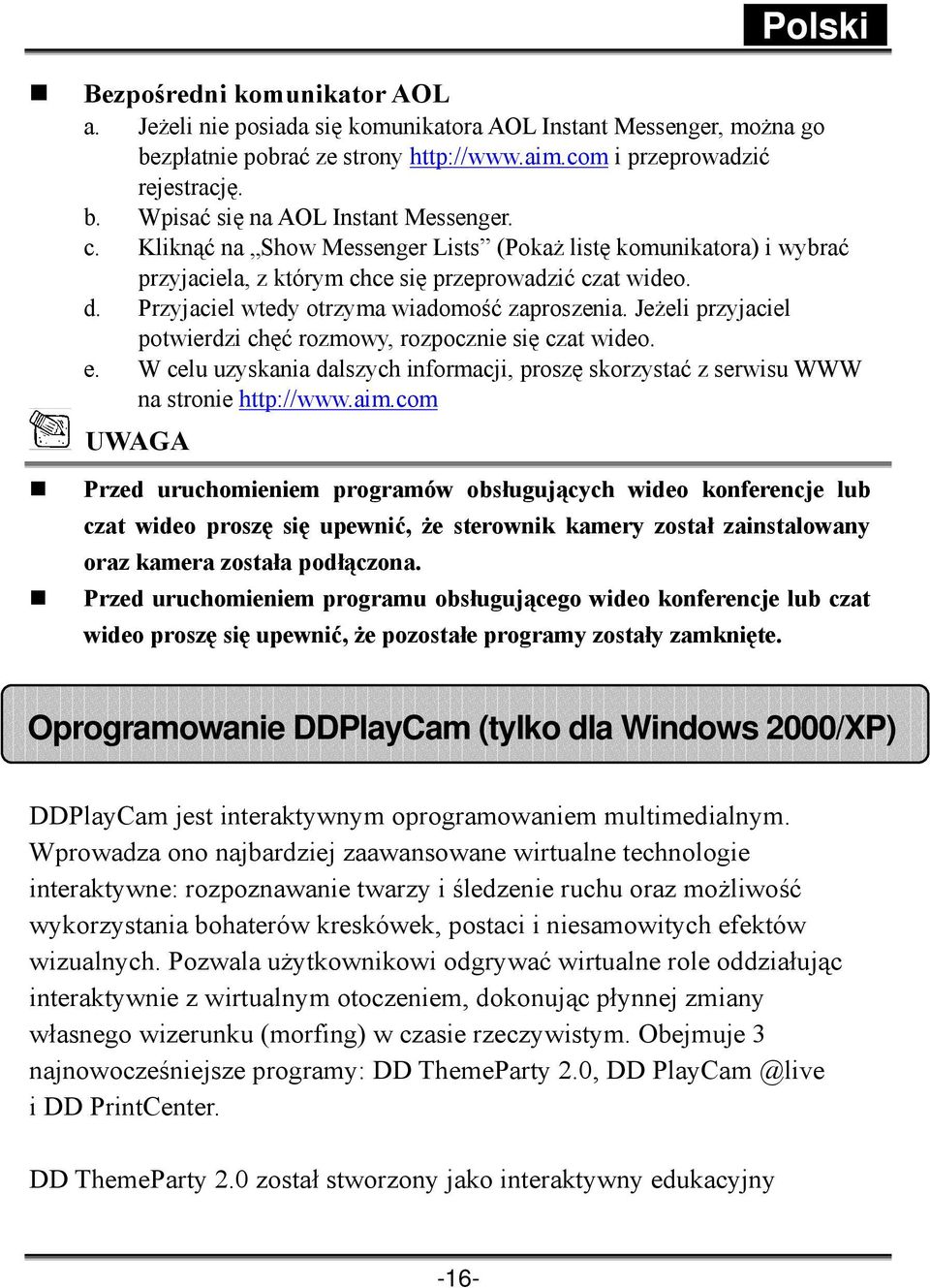

16 Bezpośredni komunikator AOL a. Jeżeli nie posiada się komunikatora AOL Instant Messenger, można go bezpłatnie pobrać ze strony i przeprowadzić rejestrację. b. Wpisać się na AOL Instant Messenger. c. Kliknąć na Show Messenger Lists (Pokaż listę komunikatora) i wybrać przyjaciela, z którym chce się przeprowadzić czat wideo. d. Przyjaciel wtedy otrzyma wiadomość zaproszenia. Jeżeli przyjaciel potwierdzi chęć rozmowy, rozpocznie się czat wideo. e. W celu uzyskania dalszych informacji, proszę skorzystać z serwisu WWW na stronie UWAGA Przed uruchomieniem programów obsługujących wideo konferencje lub czat wideo proszę się upewnić, że sterownik kamery został zainstalowany oraz kamera została podłączona. Przed uruchomieniem programu obsługującego wideo konferencje lub czat wideo proszę się upewnić, że pozostałe programy zostały zamknięte. Oprogramowanie DDPlayCam (tylko dla Windows 2000/XP) DDPlayCam jest interaktywnym oprogramowaniem multimedialnym. Wprowadza ono najbardziej zaawansowane wirtualne technologie interaktywne: rozpoznawanie twarzy i śledzenie ruchu oraz możliwość wykorzystania bohaterów kreskówek, postaci i niesamowitych efektów wizualnych. Pozwala użytkownikowi odgrywać wirtualne role oddziałując interaktywnie z wirtualnym otoczeniem, dokonując płynnej zmiany własnego wizerunku (morfing) w czasie rzeczywistym. Obejmuje 3 najnowocześniejsze programy: DD ThemeParty 2.0, DD i DD PrintCenter. DD ThemeParty 2.0 został stworzony jako interaktywny edukacyjny -16-

17 program multimedialny, który zapewnia ulepszone działanie zarówno strumieniowej transmisji wideo, jak i efektów specjalnych zastosowanych do strumieniowej transmisji wideo. Główną funkcją jest przesyłanie efektu wideo w czasie rzeczywistym uzyskiwanego z DD ThemeParty do programu komunikatora. Wystarczy załadować DD ThemeParty i wybrać temat, z którego chce się korzystać. Następnie załadować komunikator i zmienić urządzenie kamery internetowej na DDPlayCam. Interesująca funkcja został włączona. 1. Instalacja oprogramowania DDPlayCam a. Instalacyjną płytę CD Look 310S włożyć do napędu CD-ROM. b. Funkcja Autorun wywoła ekran instalacyjny. Kliknąć na DDPlayCam, dalej wystarczy postępować zgodnie z instrukcjami pojawiającymi się na ekranie. Po zakończeniu instalacji, DD ThemeParty i DD PrintCenter są gotowe do użytkowania. 2. Uruchamianie DD ThemeParty a. Przyłączyć kamerę internetową do komputera b. Proszę przejść do paska zadań i kolejno naciskać Start kliknąć na Program wybrać DDPlayCam kliknąć na DD ThemeParty. Można też w prosty sposób uruchomić oprogramowanie klikając na skrót DD ThemeParty. Wprowadzenie do DD ThemeParty W celu uruchomienia DD PlayCam DD Theme Party użytkownik powinien ustawić rozdzielczość kamery na 320*240, jak również sprawdzić własne położenie przed kamerą internetową. O ile to możliwe, proszę umiejscowić twarz mniej więcej w środku. -17-

18 Proszę zwrócić uwagę, że jeżeli rozdzielczość kamery jest inna niż 320*240, program poprosi użytkownika o zmianę tego parametru. Aby zmienić rozdzielczość na 320*240, proszę postępować zgodnie z instrukcjami pojawiającymi się na ekranie. Ikona Nazwa przycisku Podpowiedź (Opis) Informacje o DD ThemeParty Migawka przechwytywania Animacja przechwytywania DD PrintCenter Sprawdza wersję DD PlayCam-DD ThemeParty. Robi zdjęcie bieżącego ekranu. Robi 12 zdjęć migawkowych w postaci pojedynczej animacji GIF. Otwiera DD PrintCenter, by wydrukować zdjęcia migawkowe. Zamknij okno Zamyka DD ThemeParty

19 Pomoc Minimalizuj okno Wycisz Wsparcie techniczne Podgląd zdjęcia Wyślij zdjęcie Menedżer DD ThemeParty Wyłącz efekty Wyłącz animacje DD Otwiera podręcznik użytkownika DD ThemeParty 2.0. Minimalizuje DD PlayCam do postaci przycisku na pasku zadań. Wyłącza dźwięk. Wysyła komunikat do pomocy technicznej DD PlayCam. Przegląda zdjęcia migawkowe lub animacje GIF. Przesyłanie pocztą elektroniczną zdjęć do przyjaciela. Otwiera menedżer, by móc konfigurować tematy lub zmieniać nakładki. Nie stosuje efektów do obrazu z kamery internetowej. W górnej części obrazu z kamery internetowej animacje nie są pokazywane. Otwiera DD by móc prowadzić komunikację równorzędną. 3. Uruchamianie DD a. Przyłączyć kamerę internetową do komputera b. Załadować oprogramowanie komunikatora c. W celu korzystania z DD wraz z oprogramowaniem komunikatora, należy przejść do części ustawień kamery w programie komunikatora. Niezależnie od tego, co komunikator wykorzystuje jako kamerę internetową, należy -19-

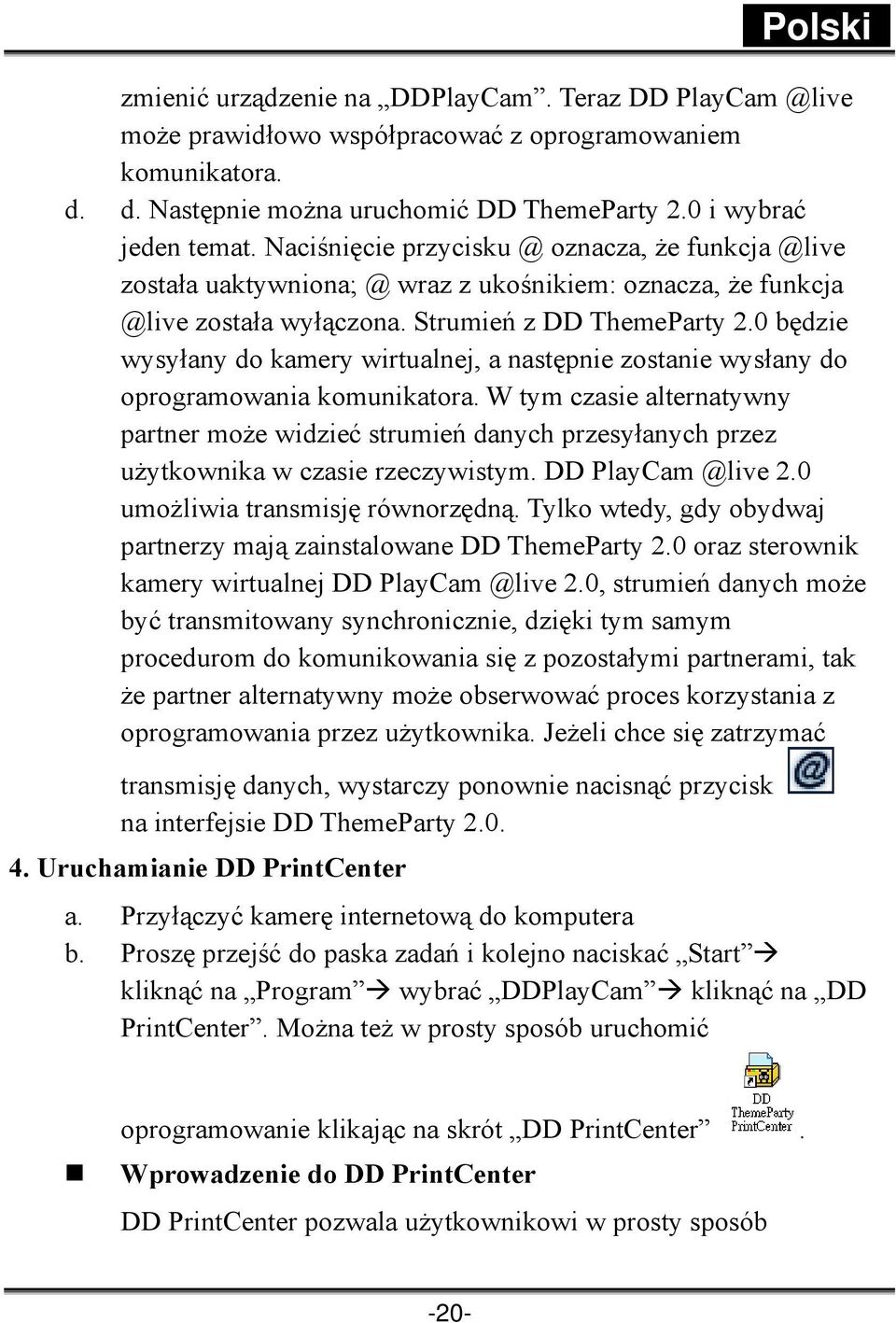

20 zmienić urządzenie na DDPlayCam. Teraz DD może prawidłowo współpracować z oprogramowaniem komunikatora. d. d. Następnie można uruchomić DD ThemeParty 2.0 i wybrać jeden temat. Naciśnięcie oznacza, że została wraz z ukośnikiem: oznacza, że została wyłączona. Strumień z DD ThemeParty 2.0 będzie wysyłany do kamery wirtualnej, a następnie zostanie wysłany do oprogramowania komunikatora. W tym czasie alternatywny partner może widzieć strumień danych przesyłanych przez użytkownika w czasie rzeczywistym. DD 2.0 umożliwia transmisję równorzędną. Tylko wtedy, gdy obydwaj partnerzy mają zainstalowane DD ThemeParty 2.0 oraz sterownik kamery wirtualnej DD 2.0, strumień danych może być transmitowany synchronicznie, dzięki tym samym procedurom do komunikowania się z pozostałymi partnerami, tak że partner alternatywny może obserwować proces korzystania z oprogramowania przez użytkownika. Jeżeli chce się zatrzymać transmisję danych, wystarczy ponownie nacisnąć przycisk na interfejsie DD ThemeParty Uruchamianie DD PrintCenter a. Przyłączyć kamerę internetową do komputera b. Proszę przejść do paska zadań i kolejno naciskać Start kliknąć na Program wybrać DDPlayCam kliknąć na DD PrintCenter. Można też w prosty sposób uruchomić oprogramowanie klikając na skrót DD PrintCenter. Wprowadzenie do DD PrintCenter DD PrintCenter pozwala użytkownikowi w prosty sposób -20-

21 drukować fotografie cyfrowe wykorzystując szablony o różnorodnych układach graficznych. Proszę zauważyć, że jako niepodzielna część oprogramowania DD PlayCam, funkcja ta pozwala na drukowanie wyłącznie fotografii generowanych przez program DD PlayCam i zapisanych automatycznie w katalogu DD PlayCam wewnątrz podkatalogu My Picture (Moje obrazy). Krok 1: Wybieranie rozmiaru papieru i układu graficznego lub ładowanie dokumentu DD PrintCenter daje do wyboru trzy standardowe rozmiary papieru. Są to style A4, 4*6 i 3*5 cali. Każdy rozmiar papieru obejmuje trzy rodzaje szablonów układu graficznego. Najpierw użytkownik wybiera rozmiar papieru i wtedy po prawej stronie okna widzi trzy odpowiadające mu szablony układu graficznego. Każdy szablon układu graficznego pokazuje rzeczywisty rozmiar pojedynczego zdjęcia i liczbę zdjęć, jakie można wydrukować na pojedynczej kartce papieru o rozmiarach 24mm*18mm. Wybrać układ graficzny klikając bezpośrednio na szablonie, a następnie kliknąć przycisk Next (Dalej). Można też kliknąć przycisk Load (Załaduj), by otworzyć istniejący dokument programu DD PrintCenter. -21-

22 Krok 2: Wybieranie i ładowanie fotografii Polski Użytkownik zobaczy pusty szablon układu graficznego oraz miniaturki zdjęć przechwyconych i zapisanych w folderze DD PlayCam. Przewinąć do dowolnego zdjęcia, które chce się wydrukować i przeciągnąć bezpośrednio w puste miejsce, w którym chce się je umieścić na szablonie. Można też najpierw kliknąć na pustym miejscu, a ramka tego położenia zostanie natychmiast zaznaczona, wtedy dwukrotnie kliknąć na zdjęciu, które chce się wydrukować. Użytkownik zobaczy jak zdjęcie, które wybrał pojawi się w zaznaczonym miejscu. -22-

23 Step 3: Add, Delete and Save Jeżeli użytkownik chce wydrukować kilka kopii tego samego zdjęcia, nie musi powtarzać czynności przenoszenia zdjęcia. Wystarczy, by wybrał docelowe zdjęcie, które zostało już przeniesione do szablonu, następnie powinien kliknąć przycisk +. Zdjęcie automatycznie zostanie powielone w następnej pozycji. Jedno kliknięcie jest równoważne utworzeniu jednej kopii! Jeżeli użytkownik zechce wykasować zdjęcie wcześniej przeniesione do szablonu, wystarczy, by wybrał docelowe zdjęcie, następnie powinien kliknąć przycisk -. Natomiast, jeśli użytkownik zechce zapisać cały szablon z wybranymi zdjęciami przeznaczonymi do wydruku za następnym razem lub w jakimkolwiek innym celu, powinien kliknąć przycisk Save (Zapisz). Cały szablon zostanie zapisany jako pojedynczy plik o rozszerzeniu JPEG. Na liście złożonej zapisu można wybrać inne rozszerzenie pliku o nazwie PCF, by zapisać układ graficzny edytowanego szablonu jako dokument programu DD PrintCenter. Następnym razem można będzie użyć przycisku Load (Załaduj), by otworzyć plik PCF z możliwością dalszej edycji. Można też wykorzystywać polecenie Save jako funkcję zapisywania pliku we wskazanym formacie. -23-

24 Krok 4: Podgląd i wydruk Użytkownik może skorzystać z przycisku Preview (Podgląd), a następnie Print (Drukuj). Jednak proszę zwrócić uwagę, że DD PrintCenter nie udostępnia funkcji regulacji czy dopasowania jakichkolwiek ustawień urządzenia drukującego. Przed przystąpieniem do drukowania zaleca się sprawdzenie założonego papieru oraz ustawień drukarki. UWAGA W celu uzyskania szczegółowych informacji na temat oprogramowania DDPlayCam, proszę przejść do paska narzędzi i naciskać kolejno Start kliknąć Program wybrać DDPlayCam tu można kliknąć DD ThemeParty Technical Support (Wsparcie techniczne DD ThemeParty); DD ThemeParty User Guide (Podręcznik użytkownika DD ThemeParty) lub DD ThemeParty Web Service (Serwis internetowy DD ThemeParty) w zależności od potrzeb. W celu usunięcia zainstalowanego sterownika: Proszę przejść do paska zadań i kolejno naciskać Start Program wybrać DDPlayCam kliknąć na DD ThemeParty Uninstallation, następnie postępować zgodnie z pojawiającymi się na ekranie instrukcjami dotyczącymi odinstalowania sterownika. -24-
