INSTRUKCJA OBSŁUGI USB2.0 GRABBER

Transkrypt

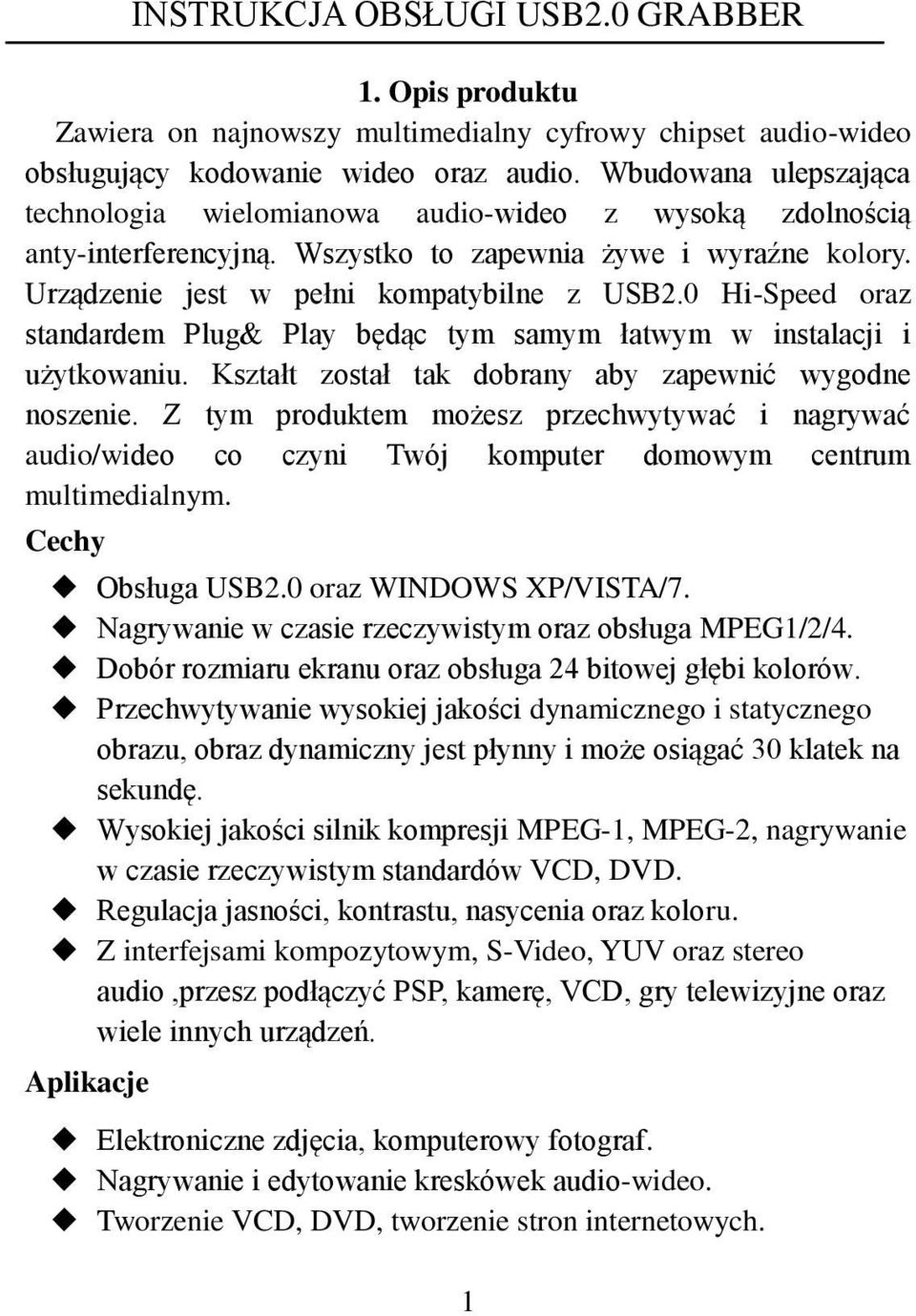

1 1. Opis produktu Zawiera on najnowszy multimedialny cyfrowy chipset audio-wideo obsługujący kodowanie wideo oraz audio. Wbudowana ulepszająca technologia wielomianowa audio-wideo z wysoką zdolnością anty-interferencyjną. Wszystko to zapewnia żywe i wyraźne kolory. Urządzenie jest w pełni kompatybilne z USB2.0 Hi-Speed oraz standardem Plug& Play będąc tym samym łatwym w instalacji i użytkowaniu. Kształt został tak dobrany aby zapewnić wygodne noszenie. Z tym produktem możesz przechwytywać i nagrywać audio/wideo co czyni Twój komputer domowym centrum multimedialnym. Cechy Obsługa USB2.0 oraz WINDOWS XP/VISTA/7. Nagrywanie w czasie rzeczywistym oraz obsługa MPEG1/2/4. Dobór rozmiaru ekranu oraz obsługa 24 bitowej głębi kolorów. Przechwytywanie wysokiej jakości dynamicznego i statycznego obrazu, obraz dynamiczny jest płynny i może osiągać 30 klatek na sekundę. Wysokiej jakości silnik kompresji MPEG-1, MPEG-2, nagrywanie w czasie rzeczywistym standardów VCD, DVD. Regulacja jasności, kontrastu, nasycenia oraz koloru. Z interfejsami kompozytowym, S-Video, YUV oraz stereo audio,przesz podłączyć PSP, kamerę, VCD, gry telewizyjne oraz wiele innych urządzeń. Aplikacje Elektroniczne zdjęcia, komputerowy fotograf. Nagrywanie i edytowanie kreskówek audio-wideo. Tworzenie VCD, DVD, tworzenie stron internetowych. 1

2 Specyfikacja produktu Obsługa kompresji MPEG 1/2. 30 klatek na sekundę przy rozdzielczości 720x480 (NTSC DVD), 25 klatek na sekundę przy rozdzielczości 720x576 (PAL DVD). Obsługa USB oraz funkcji plug & play. Obsługa nakładek. Regulacja jasności, kontrastu, nasycenia oraz koloru. Obsługa Windows XP/VISTA/7. Obsługa standardu USB2.0 (Hi-Speed). P4-2.8G lub szybszy 256MB pamięci lub więcej 2. Wymagania systemowe Karta graficzna z obsługą Directx9.0C Windows XP SP3/VISTA/7 Wolny port USB Zawartość opakowania USB Grabber 1 sztuka Kabel USB 1 sztuka Instrukcja użytkownika 1 sztuka CD ze sterownikami i oprogramowaniem 1 sztuka Uwaga: Powyższa lista jest tylko punktem odniesienia, może ona ulec zmianie bez powiadamiania. 4. Instalacja sterowników i oprogramowania 2

3 Uwaga: Przykładowa instalacja została przeprowadzona na angielskiej wersji Windows XP, na innych systemach mogą występować drobne różnice. 4.1 Instalacja sterowników Kiedy włożysz USB GRABBER do poeru USB system automatycznie wykryje nowy sprzęt i wyświetli poniższe okno na którym należy zaznaczyć No, not this time i nacisnąć Next Zaznacz Install from a list or specific location (Advanced) i naciśnij Next Instalator poprosi cię o wybranie ścieżki i opcji instalacji Włóż CD ze sterownikami do napędu CD-ROM (dla założenia niech będzie oznaczony jako K :\). Zaznacz Include this Location in the search i naciśnij Browse w celu znalezienia sterowników na płycie Naciśnij przycisk NEXT i pojawi się następujące okno. 3

4 4.1.7 Naciśnij przycisk Continue Anyway i zakończ instalacje sterowników Po instalacji upewnij się, że Newmi PSP to USB Device znajduje się w menadżerze urządzeń. Uwaga: Po instalacji sterowników zrestartuj komputer. 4.2 Instalacja aplikacji Uruchom plik setup.exe na płycie CD, pojawią się następujące okna, naciśnij przycisk Next. 4

5 Naciśnij Next : Wybierz I accept the terms of the license agreement i naciśnij Next : 5

6 Naciśnij Next : Naciśnij Next : Naciśnij Finish i kliknij dwukrotnie na ikonę honestech DVR2.5 na pulpicie: 6

7 Otwórz na płycie CD plik Product Key.txt, przepisz KEY do poniższego okna i naciśnij OK * Po zakończonej aplikacji zrestartuj komputer. 5. Obsługa aplikacji Po uruchomieniu programu pojawi się panel sterujący oraz okno podglądu. Naciskając ikonę Property Settings na panelu wchodzimy do opcji ustawień. W zakładce Video setting mamy możliwość wyboru urządzenia nagrywającego, wejścia audio, standardu wideo oraz ustawienia koloru. Zakładka Record settings umożliwia ustawienie parametrów nagrywania oraz miejsca docelowego. 7

8 W zakładce Etc setting możemy wybrać rodzaj pliku zrzutu obrazu oraz wyświetlone są informację o ilości wolnego miejsca na dysku. Do powyższych opcji możemy również się dostać klikając prawym przyciskiem myszki na oknie podglądu i wybranie odpowiedniej opcji. Po ustawienia odpowiedniego źródła wideo, w panelu sterującym wybieramy interfejs, do którego podłączyliśmy urządzenie źródłowe. W celu rozpoczęcia nagrywania wciskamy przycisk Recording. Panel sterujący umożliwia ponadto regulację głosu, podgląd i sterowanie odtwarzaniem nagrań oraz przechwycenie klatki wideo. Ważne są również 2 ustawienia dotyczące rodzaju wejścia i nagrywania dźwięku. W property settings musimy dostać się do zakładki audio. Aby nagrywać audio opcja internal audio musi być zaznaczona (kwadrat po prawej stronie menu). Trzeba również wybrać rodzaj wejść, których chcemy używać. Z rozwijanej listy po prawej stronie należy wybrać opcję Newmi PCI-E SD dla sygnałów kompozytowych, s-video, lub Newmi PCI-E HD dla sygnałów HDMI i komponentowych. Po zmianie tej opcji w głównym menu programu będzie można zmienić na odpowiednie wejście, format, zależny od podłączonego sprzętu. Ważne jest też, aby ustawiona rozdzielczość wejściowa w programie była tożsama z faktyczną rozdzielczością wejściową. Przy rozbieżności program może nie zadziałać. 8
