1 Elektroniczny Zakład Usługowy Regulator mocy biernej FCR 05 INSTRUKCJA OBSŁUGI W y łczn y D y s t r y b u t o r : 1

2 SPIS TRECI 1. Opis regulatora Podstawowe informacje dotyczce obsługi regulatora Podłczenie regulatora Uruchomienie regulatora Funkcje realizowane przez regulator Instalacja regulatora Nastawy programowalnych parametrów regulatora Ustawianie granicznego cos fi- COS Ustawianie przełoenia przekładników - prdowego I t r Automatyczne rozpoznawanie podłczonych stopni - Aut Szybko regulacji przy dadkompensacji - Sht Rczne nastawianie podłczonych stopni - StP Czas rozładowania - dit Opónienie odłczania - dip Tryby pracy stopni wyjciowych - FSt Konfiguracja zasilania Con....: Alarmy Regulacja dla redniego współczynnika _CS Hasło-Cod Restart - res Wywietlane wielkoci Cos fi Prd pozorny Warto skuteczna napicia Moce Szybko regulacji przy nadkompensacji Ilo łcze stopni stycznikowych Sterowanie rczne Przegld alarmów Parametry techniczne regulatora W y łczn y D y s t r y b u t o r : 2

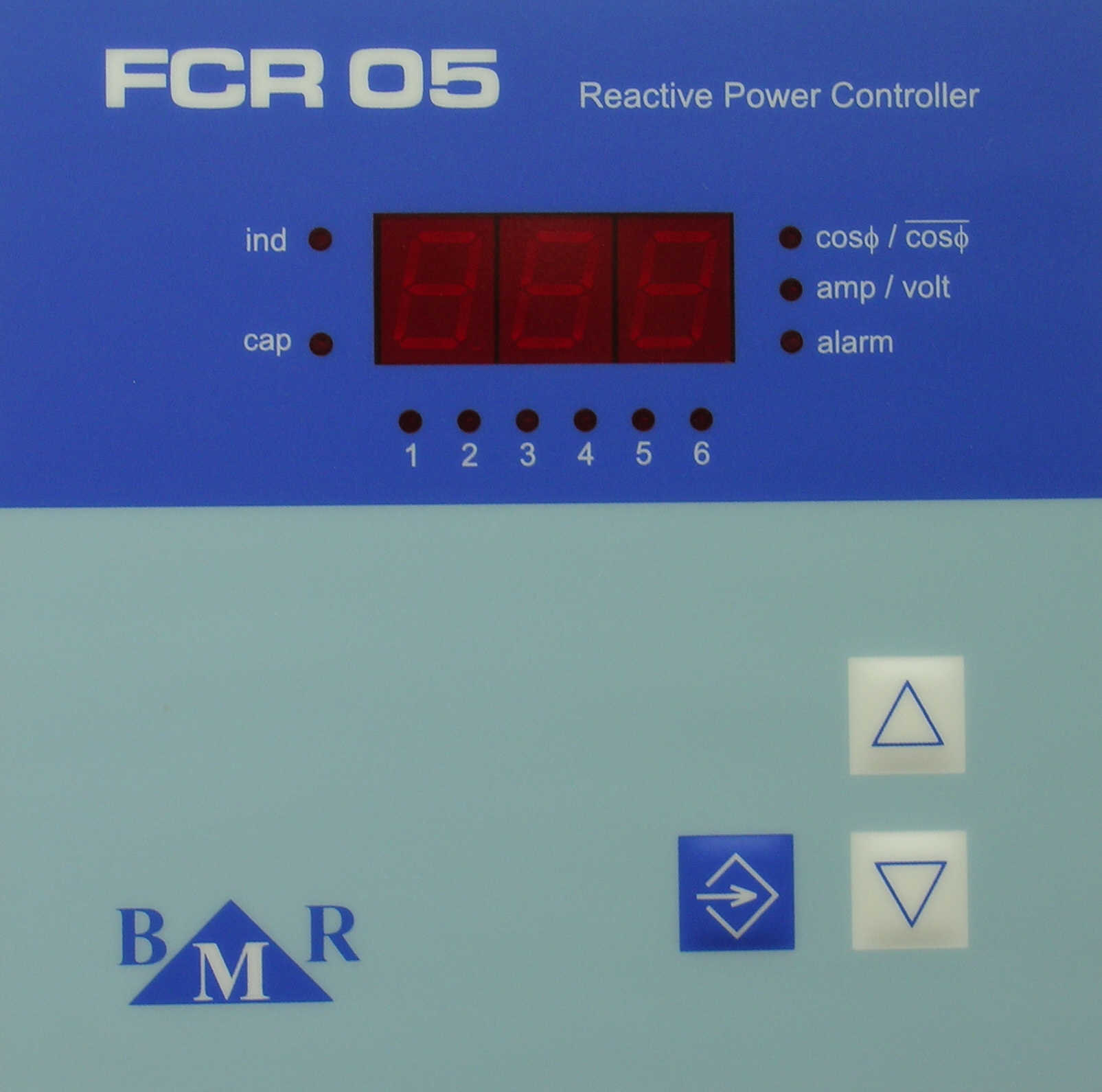

3 Widok i opis panela regulatora Rys.1 Objanienia oznacze: 1 - LED COS fi - wieci podczas wywietlania mierzonego lub redniego cos fi; 2 - LED AMP/VOLT - wieci podczas wywietlania napicia lub prdu; 3 - LED ALARM - błyska podczas alarmu; 4 - LED STAGES - wywietlanie stanów pojedynczych stopni; 5 - Przyciski obsługi regulatora; 6 - LED IND - wskazanie indukcyjnego cos fi; 7 - LED CAP - wskazanie pojemnociowego cos fi; 3

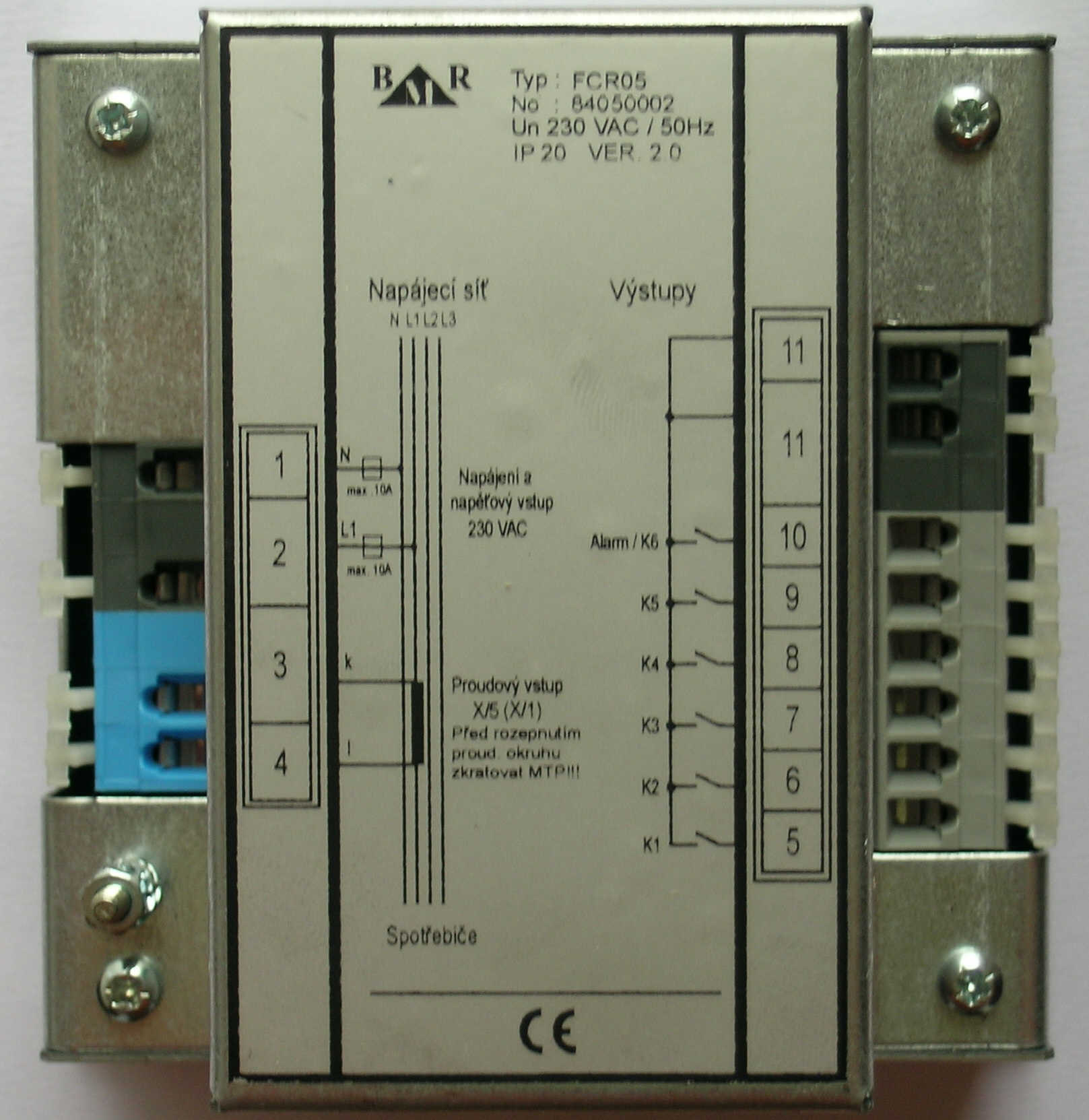

4 Widok listw zaciskowych Rys.2 1. Opis regulatora Regulator mocy biernej FCR 05 jest przeznaczony do regulacji współczynnika mocy biernej w sieciach niskiego napicia o czstotliwoci 50/60 Hz. Zaliczany jest do tzw. regulatorów szybkich" algorytm pracy nadnej (załczanie sekwencyjne stopni). Regulator moe sterowa klasycznymi stopniami kondensatorowymi, wyposaonymi w styczniki. Regulator, poza współczynnikiem mocy biernej, mierzy i wywietla nastpujce wielkoci: - napicie fazowe; - prd w fazie pomiarowej; - moc czynn, moce bierne poj.,moc pozorn - szybko kompensacji, - liczb załcze indywidualnych stopni. Mierzone przez regulator napicie pobierane jest z wejcia zasilajcego (przewód L1 i N), prd mierzony pobierany jest z wejcia prdowego K i L (odpowiednio S1 i S2 przekładnika prdowego). Regulator jest dostpny w wersji piciokanałowej ze stykiem alarmowym (styk alarmowy moe by wykorzystany do sterowania szóstym stopniem). 4

5 2. Podstawowe informacje dotyczce obsługi regulatora 2.1 Podłczenie regulatora Regulator jest fabrycznie zaprogramowany na wartoci standardowe (patrz tablica 3, str. 7). Napicie zasilania regulatora powinno by podawane z regulowanej sieci poniewa w procesie regulacji napicie zasilania jest napiciem mierzonym - informacja o wielko napicia zasilania umieszczona jest na obudowie regulatora. Do pomiaru prdu naley podłczy przewody z zacisków K(S1) i L(S2) przekładnika prdowego. Siec zasilajaca Wejscie napieciwe 230 V Wejscie pradowe 5A L1 L2 L3 N 6A N L1 K L K1 K2 K3 K4 K5 K6(Alarm) Rys. 3 Wyjscia 2.2 Uruchomienie regulatora Uruchomienie regulatora odbywa si wg poniszej procedury: 1. Podłczy regulator wg rys. 3 (jeden z wariantów podłczenia dla Con=0 nastawa fabryczna), 2. Załczy napicie sieciowe. Dopóki prd mierzony przez regulator bdzie mniejszy od 10 ma na wywietlaczu pojawi si symbol, w pozostałych przypadkach zostanie natychmiast wywietlona warto współczynnika mocy biernej. Jeeli jest wywietlany współczynnik pojemnociowy naley zamieni midzy sob podłczone przewody pomiaru prdu na zaciskach k i I. 3. Przytrzyma klawisz SET (strzałka) wcinity przez co najmniej 8 sekund. Na wywietlaczu pojawi si COS. 4. Po powtórnym naciniciu klawisza SET na wywietlaczu ukae si zaprogramowana warto cos fi. Za pomoc klawiszy...() lub...() ustawi zadan warto cos fi. 5. Klawiszem SET potwierdzi wprowadzon warto. Na wywietlaczu znowu pojawi si COS. 6. Naciska wielokrotnie klawisz...(), a na wywietlaczu pojawi si l_tr. W tej pozycji menu zadawany jest stosunek przełoenia przekładnika prdowego. 5

6 7. Nacisn klawisz SET, na wywietlaczu pojawi si nastawiona warto przekładnika (fabrycznie -1). 8. Klawiszami...() oraz...() ustawi faktyczn warto przekładni. 9. Potwierdzi wprowadzon warto klawiszem SET. Na wywietlaczu znowu pojawi si ltr. 10. Teraz za pomoc klawisza...() naley doj do pozycji Aut na wywietlaczu i potwierdzi klawiszem SET. Klawiszem...() przełczy pozycj menu na ON i potwierdzi klawiszem SET. Regulator przeprowadzi fazowanie mierzonego napicia i prdu oraz przeprowadzi autodetekcj (*) stopni kompensacyjnych i wprowadzi je do pamici. Po zakoczeniu detekcji warto w pozycji Aut przestawi si automatycznie na OFF. 11. Teraz mona skontrolowa i dokona korekcji zapisanych w pamici regulatora pojemnoci poszczególnych stopni. Naciska klawisz SET przez co najmniej 8 s. Przyciska klawisz...() tyle razy, a pojawi si na wywietlaczu St_P. Nacisn SET, zawieci si dioda 1 (pierwszy stopie) w linii LED STAGES. Po ponownym naciniciu SET na wywietlaczu pojawi si pojemno 1 stopnia, której warto moemy skorygowa za pomoc klawiszy...( ) i...(). W przypadku stopni kondensatorowych powinna wieci si dioda LED CAP (na lewo od wywietlacza). Jeli nie chcemy korygowa wartoci obliczonej przez regulator przyciskamy SET i na wywietlaczu znowu pojawi si ST_P. Naciskajc...() przechodzimy do nastpnego stopnia, zawieci si, w linii LED STAGES, dioda drugiego stopnia. Dalej postpujemy podobnie, jak dla pierwszego stopnia. Czynnoci dla pozostałych stopni s identyczne. Po zakoczeniu naciskamy SET tyle razy, a na wywietlaczu pojawi si warto współczynnika mocy biernej. 12. Wywietlacz wskazuje chwilow warto skuteczn współczynnika cos fi. Regulator jest przygotowany do pracy. Przy pierwszym uruchomieniu regulatora nastawa pozostałych parametrów moe zosta pominita. Wartoci wszystkich parametrów znajduje si w tablicy. 3. Przed ewentualn zmian wspomnianych wartoci naley zapozna si ze szczegółowym opisem w rozdziale 5. UWAGA: (*) W czasie procesu autodetekcji mocy kondensatorów regulator przeprowadza 10 pełnych cykli pomiarowych polegajcy na kolejnym załczaniu i wyłczaniu stopni regulatora w czasie których ustalana jest warto mocy kondensatorów zamontowanych w baterii. Proces autodetekcji bdzie przebiegał bezbłdnie dla przesunicia fazowego midzy prdem i napiciem cos >0.5 oraz gdy w sieci nie bd wystpowały due zmiany obcienia. W przypadku błdnej autodetekcji podłczenia regulatora oraz błdnego rozpoznania mocy kondensatorów wartoci nastaw Con i StP koryguje si rcznie. 3. Funkcje realizowane przez regulator Regulator mierzy napicie fazowe oraz prd z tej samej fazy; z tych wielkoci oblicza współczynnik mocy biernej, wartoci skuteczne napicia i prdu, na podstawie zadanego współczynnika mocy biernej oblicza potrzebn warto pojemnoci, a co za tym idzie, które stopnie kondensatorowe powinny by załczone. W czasie regulacji stopniami stycznikowymi uywana jest metoda załczania krokowego. Proces jest dokonywany w taki sposób, aby osign optymalny stan przy jednym przełczeniu z minimaln iloci przełczanych stopni. 4. Instalacja regulatora Regulatory FCR s przeznaczone do montau w metalowych rozdzielnicach, zapewniajcych odpowiednie ekranowanie. Rozmiary otworu montaowego wynosz 91x91 [mm x mm]. Przewody podłcza si do samozaciskowych złczek z tyłu obudowy. Mierzone i pomocnicze napicia s pobierane z sieci zasilajcej (napicie fazowe 230V AC) i powinny by zabezpieczone dwoma wyłcznikami samoczynnymi B6A. Przekładnik prdowy powinien by zamontowany tak, aby płynł przez niego zarówno prd odbiornika, jak i prd kondensatorowy (dławikowy). Schematy podłcze s przedstawione na rys. 3 6

7 5. Nastawy programowalnych parametrów regulatora Regulator FCR wyposaony jest w szereg parametrów programowalnych, które umoliwiaj jego wszechstronne wykorzystanie. Parametry te maj wstpne, fabryczne ustawienia, co ułatwia procedur uruchomienia regulatora; wartoci parametrów przedstawiono w tablicy 3. W praktyce dla prawidłowego uruchomienia regulatora wystarczy nastawi cos fi, warto przełoenia przekładnika prdowego oraz te parametry, które s istotne w danym układzie regulacji. Dla ochrony parametrów przed niepowołanym dostpem wejcie w tryb ustawie jest chronione czterocyfrowym hasłem; fabrycznie hasło nie jest aktywowane. Po zaprogramowaniu i uruchomieniu regulatora zalecane jest aktywowanie hasła. Procedura przegldania i nastawiania parametrów jest nastpujca: 1. Przyciskajc klawisz SET przez co najmniej 8 s przechodzi si do trybu ustawiania. Na wywietlaczu pojawi si COS1. Wywietlona nazwa jest skrótem okrelajcym parametr, którego warto mona aktualnie odczyta na wywietlaczu po powtórnym naciniciu klawisza SET. 2. Naciskajc...() lub...() mona ustawi dan warto parametru. 3. Nastpne przycinicie SET zapisze nastawion warto do pamici a na wywietlaczu pojawi si znowu skrótowa nazwa ustawianego parametru. Powtórne nacinicie SET powoduje zatwierdzenie wprowadzanego parametru i wyjcie z trybu programowania. Za pomoc klawiszy...() lub...() moemy przemieszcza si po poszczególnych parametrach, które s wyszczególnione w tab Wyjcie z trybu ustawiania parametrów nastpuje samoczynnie po jednominutowej bezczynnoci" klawiatury, albo po naciniciu SET zaraz po potwierdzeniu nastawy dowolnego parametru. UWAGA: Przejcie do trybu ustawiania wyłcza ( zamraa") aktualn regulacj. Regulator nie reaguje na zmiany monitorowanych wielkoci, nie przełcza wyj sterujcych i alarmowych. Tablica 1. Parametry programowalne regulator FCR05 Skrót nazwy parametr u Okrelenie Nastawa fabryczna Zakres zmian COS Zadany cos fi ind 0,98 od kap 0,80 do ind 0,80, w krokach po 0,01 Itr Przełoenie przekładnika 1 od 1 do 6000, w krokach po 1 prdowego AuT Autodetekcja stopni off on/off kompensacyjnych Sht Szybko regulacji przy nadkompensacji 60 od s, w krokach po 1 s, zalecana warto 60 StP Rczna nastawa lub korekta stopni kompensacyjnych 0 od 999.,9 kvar kap. do 999,9 kvar ind., w krokach po 0,1 DiT Czas rozładowania stopnia: - tyrystorowego - stycznikowego 0 60 od 5 do 900s, w krokach po 5 s DiP Opónienie odłczenia stopnia: - tyrystorowego - stycznikowego 0 15 od 5 do 900s, w krokach po 5 s 7

8 FSt Blokada stopni auto On/off/auto Con Konfiguracja zasilania 0 od 0 do 330, w krokach po 60 FCR 05 ULA alarm podczas Off on/off podnapicia" UHA Alarm podczas Off on/off,nadnapicia" IHA Alarm przy przekroczeniu prdu Off on/off COA rsa _CS Cod res Alarm przy cos fi wykraczajcym trwale poza zadan warto Alarm przy przekroczeniu zadanej maksymalnej liczbie łcze Regulacja na redni współczynnik" Hasło dostpu do trybu ustawie Reset - powrót do ustawie fabrycznych off on/off off on/off on on/off 0 dowolna czterocyfrowa liczba Ustawianie granicznego cos fi COS Parametr ten ustala zadany współczynnik mocy, do którego dy bdzie regulator w procesie regulacji. Cos Tg Ustawianie przełoenia przekładników - prdowego Itr Fabryczne nastawy przekładnika wynosi 1. Dla parametru Itr naley ustawi rzeczywiste przełoenie przekładnika prdowego. 5.3 Automatyczne rozpoznawanie podłczonych stopni - Aut W celu włczenia detekcji podłczonych stopni naley ustawi warto ON w parametrze Aut. Po zatwierdzeniu klawiszem SET regulator rozpocznie detekcj. W czasie procesu bd wywietlane zmierzone wartoci pojemnoci/indukcyjnoci dla poszczególnych stopni z dokładnoci do 0,5 kvar. Po skoczonej detekcji parametr Aut przyjmie automatycznie warto OFF. 5.4 Szybko regulacji przy nadkompensacji - Sht Funkcji parametr Sht - naley uy przy wystpieniu nadkompensacji w trakcie regulacji przy pomocy stopni stycznikowych, przy czym regulacja jest spowolniona dla redniego współczynnika. Funkcja ta ma na celu zmniejszenie iloci przełcze stopni stycznikowych. 8

9 5.5 Rczne nastawianie podłczonych stopni - StP Warto parametru StP dla kadego ze stopni kompensacyjnych mona skorygowa lub ustawi rcznie. Kolejne nacinicia klawisza SET umoliwiaj wchodzenie" do poszczególnych stopni - numer korygowanego aktualnie stopnia sygnalizowany jest przez odpowiedni diod LED - z grupy diod LED STAGES umieszczonych pod wywietlaczem numerycznym. Zganiecie wszystkich diod po kolejnym naciniciu klawisza SET informuje o wyjciu z tego parametru. 5.6 Czas rozładowania - DiT Parametr DiT pozwala na ustawienie, niezalenie dla kadego stopnia, indywidualnych czasów rozładowania kondensatorów. Dla stopni stycznikowych warto fabryczna jest nastawiona na 60 s i moe by zmieniana w zakresie s. 5.7 Opónienie odłczania - DiP Parametr DiP ma znaczenie tylko dla stopni stycznikowych i okrela minimalny czas przełczania tych stopni. Dla stopni stycznikowych warto fabryczna jest nastawiona na 15 s i moe by zmieniana w zakresie s. 5.8 Tryby pracy stopni wyjciowych - FSt Parametr FSt pozwala ustali dla kadego wyjcia jeden z trzech stanów pracy: auto, trwałe załczenie on, trwałe wyłczenie off 5.9 Konfiguracja zasilania Con Przy podłczeniu regulatora wg schematu rys.3 kt pomidzy wektorem napicia i prdu wynosi 0 i taka warto jest wpisana fabrycznie w parametrze Con*. Jeli regulator jest podłczony w inny sposób, moe by konieczna korekcja tego kta - kt moemy zmienia w zakresie w krokach po Alarmy W czasie normalnej bezawaryjnej pracy wyjcie przekanikowe regulatora pozostaje zwarte, przy wystpieniu stanu alarmowego styk zostaje rozwarty. Wyjciu alarmowemu moemy przyporzdkowa cał gam zdarze, które go aktywuj. Pojedyncze zdarzenia, które wywołuj alarm mona definiowa niezalenie. W menu ustawie na pierwszym miejscu submenu znajduje si alarm ULA aktywujcy si przy wystpieniu podnapicia. Warto off dezaktywuje alarm, warto on oznacza, e alarm przyporzdkowany danej wielkoci jest aktywny. W tablicy 2 na nastpnej stronie przedstawiono wszystkie moliwe typy alarmów. 9

10 Tablica 2. Typy alarmów i zdarzenia je aktywujce. Oznaczenie alarmu Warunek aktywacji alarmu ULA Mierzone napicie < U zadane - 20% UHA Mierzone napicie > U zadane. + 14% IHA Mierzony prd na zaciskach regulatora > 5,3A COA Przez 15 min nie mona osign zadanego współczynnika RSA W przypadku przekroczenia, przez które z wyj stycznikowych, maksymalnej iloci łcze 5.11 Regulacja dla redniego współczynnika _CS Od parametru _CS zaley, czy regulacja bdzie si odbywa krokowo, czy bezstopniowo (natychmiastowo). Dla wartoci parametru ON regulacja jest prowadzona w zalenoci od redniego współczynnika, dla wartoci OFF układ regulacji uwzgldnia warto chwilow współczynnika Hasło-Cod Parametr Cod (liczba czterocyfrowa) umoliwia zabezpieczenie regulatora przed dostpem niepowołanych osób do jego parametrów. Bez podania wartoci parametru, hasła, moliwe jest przegldanie parametrów, jednak nie mona dokona ich zmiany. Przy wpisywaniu hasła naley w menu odnale parametr Cod i nacisn SET. Na wywietlaczu pojawi si ' ', przy czym pierwsza kreska z lewej - pulsuje; klawiszem...() ustawiamy na jej pozycji cyfr 0-9; klawiszem...() przechodzimy do nastpnej cyfry; w przypadku nastpnych dwóch cyfr postpujemy analogicznie. Po wpisaniu ostatniej cyfry zatwierdzamy wprowadzone hasło klawiszem SET Restart-rES Parametr res słuy do przypisania wszystkim parametrom wartoci fabrycznych. Po odnalezieniu w menu parametru res naley przycisn przycisk SET razem z przyciskiem (), diody LED STAGES zapal si i zgasn dwa razy i wywietlacz wróci do pokazywania aktualnego cos. 6. Wywietlane wielkoci Wybór wielkoci, która ma by pokazywana na wywietlaczu, jest całkowicie niezalena od pracy regulatora. wiecenie jednej z diod, umieszczonych po prawej stronie wywietlacza, wskazuje, która z wielkoci jest aktualnie wywietlana. Wywietlane wielkoci s podzielone na 11 poziomów. Do przechodzenia pomidzy poziomami słuy klawisz...(), natomiast do przełczania wywietlanych wielkoci w ramach jednego poziomu słuy klawisz...(). Powracamy do wywietlania cos fi przyciskiem SET. 10

11 6.1 C o s f i Poziom 1: chwilowy cos fi, redni cos fi indukcyjny. 6.2 Prd pozorny IAP Poziom 2: 6.3 Warto skuteczna napicia UEF Poziom 3: 6.4 Moce PAP, PRL, PRC, RCP Poziom 4:. moc pozorna, moc czynna, moc bierna poj, potrzebna moc kompensacyjna 6.5 Szybko regulacji przy nadkompensacji - Sht Poziom Ilo łcze stopni styczniowych r_1- -r_6 Poziom Sterowanie rczne Bdc w trybie ustawiania parametrów regulatora naciniciem klawisza.() i SET przechodzi si do sterowania rcznego bdzie widoczny napis ST_1 midzy stopniami przechodzi si klawiszem.(), po czym klawiszem (.) moemy zmieni stan stopnia. Do nastpnych stopni przechodzimy klawiszem...(). Nacinicie powtórne klawisza SET wychodzi z trybu sterowania rcznego. 8. Przegld alarmów Jeli wystpi którekolwiek ze zdarze alarmowych po ok. 1 min. zawieci si dioda z napisem ALARM i bdzie wieci nawet po ustpieniu przyczyny alarmu. Dioda zganie dopiero po naciniciu klawisza SET Wskazywanie alarmu nie ma wpływu na prac regulacyjn regulatora. Przyczyna alarmu jest wywietlana po naciniciu klawisza SET. Na wywietlaczu pojawi si skrót zdarzenia, które wywołało alarm. Powtórne nacinicie SET spowoduje skasowanie alarmu. Jeli wystpiło wicej zdarze alarmowych pojawi si nastpny skrót zdarzenia. Postpujemy tak jak poprzednio, a przejdziemy przez wszystkie stany alarmowe. Skróty zdarze alarmowych s przedstawione w tablicy 2. 11

12 9. Parametry techniczne regulatora Napicie zasilania/napicie mierzone 230 V AC 50 Hz (+10%,-15%) Czstotliwo sieci 50/60 Hz Zakres mierzonego prdu (z przekładnika) 0,01-5,3 A Dokładno pomiaru prdu 1 harmonicznej I > 5% 200mA Pobór mocy 10 VA Ilo kanałów wyjciowych 5 lub 6 Obcialno wyj przekanikowych 250 VAC / 5A Obcialno wyj półprzewodnikowych 250VAC/150mA Obcialno wyjcia alarmowego 250 VAC / 5A Zakres zadawanego współczynnika 0,8 ind. - 0,8 kap. Opónienie załczania stopni: półprzewodnikowe stycznikowe Os s Opónienie wyłczania stopni: półprzewodnikowe stycznikowe Os s Nastawianie wartoci stopni kompensacyjnych Rczne/automatyczne Ilo cykli regulacyjnych na sekund 10 Temperatura pracy -25 C do 70 C Wymiar panelu czołowego 96 mm x 96 mm Wymiar otworu montaowego Głboko zabudowy Waga Stopie ochrony 91 mm x 91 mm 55 mm 1,0 kg IP20 12
