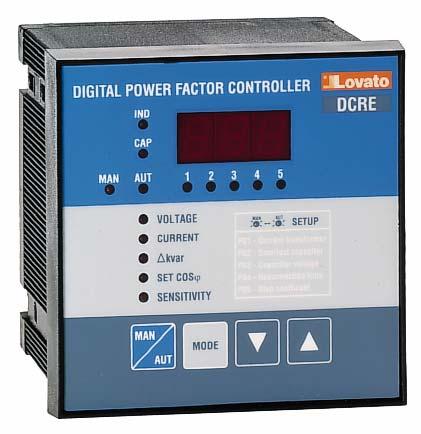

1 INSTRUKCJA Regulatora współczynnika mocy DCRE 5, 7, 12

2 REGULATOR WSPÓŁCZYNNIKA MOCY DCRE 5, DCRE 7, DCRE 12 OPIS Regulator współczynnika mocy DCRE realizuje funkcje kontroli i regulacji współczynnika mocy cos φ. Pozwala to na rzeczywisty odczyt współczynnika mocy. Odpowiedni algorytm kontroli pozwala na prawidłowe działanie nawet w sieciach z wyższymi harmonicznymi. Zależnie od zdolności obliczeniowej mocy biernej, współczynnik mocy jest regulowany poprzez przełączanie baterii kondensatorów w odpowiednim czasie i w odpowiedni sposób. Efektem jest znaczna redukcja liczby operacji i pojedynczego zastosowania każdego ze stopni. PODŁĄCZENIE - Po podłączeniu do zasilania na ekranie pojawia się ---. Jedyną aktywną funkcją jest wyjściowy test ręczny, użyteczny przy sprawdzaniu połączeń. - Nacisnąć przycisk by uruchomić wyjścia i przycisk by je unieruchomić. NASTAWIANIE PARAMETRÓW - Nacisnąć przycisk MODE i przytrzymać 5 sekund by uzyskać dostęp do funkcji nastawiania SETUP. Miganie diod LED: MAN i AUT i pojawienie się na wyświetlaczu liter SET oznacza dostęp do funkcji SETUP. - Nacisnąć przycisk MODE by uzyskać dostęp do parametrów. Na wyświetlaczu ukaże się kod dla pierwszego parametru: P01. - Nacisnąć przycisk lub by zmieniać wartości parametrów. Po przyciśnięciu jednego z dwóch przycisków po raz pierwszy pojawia się wartość parametru, którą można modyfikować używając przycisków lub. - Nacisnąć dwukrotnie przycisk MODE by nastawić kolejny parametr. Po pierwszym przyciśnięciu pojawia się kod aktualnego parametru, po następnym wyświetla się kod kolejnego parametru - Aby powrócić do poprzedniego parametru, nacisnąć klawisz MAN/AUT. - Po zaprogramowaniu ostatniego parametru, nacisnąć ponownie klawisz MODE, by wyjść z funkcji SETUP i zachować zadane parametry. Uwaga: Dostęp do funkcji SETUP jest możliwy tylko w trybie ręcznym (świeci się dioda MAN) i przy odłączonych wszystkich wejściach. TABLICA NASTAW PARAMETRÓW PARAMETR OPIS ZAKRES WARTOŚĆ DOMYŚLNA P.01 Strona pierwotna przekładnika prądowego w [A] P.02 Moc bierna najmniejszego stopnia baterii kondensatorów (jednostki krokowej) w [kvar] P.03 Znamionowe napięcie kondensatorów w [V] P.04 Maksymalny czas rozładowania kondensatorów w [s] P.05 Mnożnik pierwszego stopnia operacyjnego 1 LED P.05 Mnożnik drugiego stopnia operacyjnego 1 LED P.05 Postępowanie jak powyżej z wyjątkiem ostatniego kroku LED P.05 LED... 2 Mnożnik ostatniego stopnia 2 operacyjnego Nastawa wyjścia alarmowego noa, nca 0 1 mnożnik stopnia operacyjnego - to wartość, która pomnożona przez kvar najmniejszej jednostki krokowej, jest równa mocy biernej danego stopnia. Moc bierna dla danego kroku może być równa najmniejszej jednostce krokowej lub jej wielokrotności; 2 ostatni stopień zależnie od typu może być 5, 7 lub 12 (wyjście to może być ostatnim stopniem w baterii lub wyjściem alarmowym); 3 wyjścia alarmowe; kiedy wyświetlacz pokazuje zero, przyciskanie klawisza spowoduje pojawienie się liter nca (wyjście alarmowe styk normalnie zamknięty). Ponowne przyciśnięcie klawisza spowoduje wyświetlenie liter noa (wyjście alarmowe styk normalnie otwarty).

3 PRZYKŁAD NASTAWIANIA DCRE 5 OPIS PARAMETR NASTAWA Główny przekładnik prądowy = 200 A P Moc bierna najmniejszego stopnia baterii = 5 kar P Znamionowe napięcie kondensatorów = 400 V P Maksymalny czas rozładowania kondensatorów = 30s P Poszczególne stopnie baterii kondensatorów = 5 / 10 / 10 / 15 kvar P.05 LED1 1 P.05 LED2 2 P.05 LED3 2 P.05 LED4 3 Alarm = nie P.05 LED 5 0 PRZYKŁAD NASTAWIANIA DCRE 7 OPIS PARAMETR NASTAWA Główny przekładnik prądowy = 300 A P Moc bierna najmniejszego stopnia baterii = 7.5 kvar P Znamionowe napięcie kondensatorów = 440 V P Maksymalny czas rozładowania kondensatorów = 40s P Poszczególne stopnie baterii kondensatorów = P.05 LED / 7.5 / 15 / 15 / 15 / 30 kvar P.05 LED2 1 P.05 LED3 2 P.05 LED4 2 P.05 LED 5 2 P.05 LED6 4 Alarm = tak (przekaźnik normalnie zamknięty) P.07 LED7 nca PRZYKŁAD NASTAWIANIA DCRE 12 Tak, jak w przykładzie dla DCRE 7, plus dodatkowe stopnie baterii. ODCZYTYWANIE WYŚWIETLACZA Normalnie wyświetlacz pokazuje współczynnik mocy łącznie z diodami IND (indukcyjny) i CAP (pojemnościowy). - Nacisnąć klawisz MODE by wyświetlić odczyty. - Kiedy świecą się diody VOLTAGE, CURRENT i Δkvar, na wyświetlaczu pokazują się wartości odpowiednio: napięcia, prądu i mocy biernej wymaganej do skompensowania. - Jeżeli, w trakcie wyświetlania pomiarów, przez 30 sekund nie zostanie przyciśnięty żaden klawisz, regulator automatycznie powraca do wyświetlania współczynnika mocy. Uwaga: dokładność odczytów współczynnika mocy i prądu zależy ściśle od charakterystyk przekładnika prądowego. NASTAWIANIE WSPÓŁCZYNNIKA MOCY I CZUŁOŚCI (C/K) - By nastawić graniczną wartość współczynnika mocy, naciskać klawisz MODE, aż zapali się dioda SET COSϕ. Przyciskami i można go modyfikować. Diody IND i CAP pokazują odpowiednio indukcyjny i pojemnościowy współczynnik mocy. - By nastawić czułość, naciskać klawisz MODE, aż zapali się dioda SENSITIVITY. Klawisze i służą do jej modyfikowania. Zgodnie z czasem rozładowania kondensatora, im mniejsza zadana wartość, tym szybsze dopasowanie współczynnika mocy. - Jeśli w czasie nastawiania współczynnika mocy i czułości nie zostanie naciśnięty żaden klawisz przez 30 sekund, zmodyfikowane dane zostaną zachowane i na wyświetlaczu automatycznie pojawi się aktualny współczynnik mocy. Uwaga: Tradycyjna nastawa C/K została zastąpiona przez czułość (sensitivity), której wartość jest wyrażona w sekundach na krok. 60 sekund na krok oznacza, że po upływie 60 s rozpocznie się regulacja mocy biernej jednej jednostki krokowej (najmniejszej baterii kondensatorów) Przykład: Jednostka krokowa = 10 kvar Czułość (Sensitivity) = 60 s/krok Wymagana moc bierna = 20 kvar Wymagana moc bierna jest konieczna do regulacji współczynnika mocy układu, równa wartości zadanej. Zakładając, że zapotrzebowanie mocy biernej pozostaje niezmienione, to czas reakcji podwójnej jednostki krokowej wyniesie połowę, czyli 30 s, więc czas reakcji jest odwrotnie proporcjonalny do wymaganej mocy biernej.

4 TRYB PRACY - Diody MAN i AUT wskazują na tryb pracy. - Aby zmienić tryb pracy nacisnąć klawisz MAN/AUT na 1 sekundę. - Tryb pracy zostaje zachowany nawet w przypadku braku napięcia zasilania. Uwaga: Tryb pracy nie może być zmieniony jeżeli świecą się diody: Δkvar, SET cosϕ i SENSITIVITY. TRYB RĘCZNY - Wyboru wyjść dokonuje się klawiszami lub. Aby wybrać kolejne wyjście, które ma być kontrolowane, ponownie nacisnąć klawisz lub. Przytrzymanie klawisza MODE przez 5 sekund zmienia stan wyjścia. - Migająca dioda MAN wskazuje na chwilową niedostępność wyjścia z powodu czasu rozłączenia. Uwaga: Ostatnie wyjście zaprogramowane jako alarm nie może być kontrolowane w trybie ręcznym. Ponadto, alarm pozostanie zawsze wyłączony w trybie ręcznym. TRYB AUTOMATYCZNY - W trybie automatycznym, wyjścia są kontrolowane automatycznie, by regulować współczynnik mocy układu. - Miganie diody AUT wskazuje na chwilową niedostępność wyjścia z powodu czasu rozłączenia. ALARMY Tylko wizualne alarmy są aktywne w trybie ręcznym. Kiedy pojawi się jeden z poniższych alarmów, alarm wizualny może być chwilowo skasowany, a odczyt będzie dostępny po przyciśnięciu klawisza MODE. Jeżeli przez 30 sekund nie zostanie przyciśnięty żaden klawisz, obok aktualnego alarmu pojawi się ponownie alarm wizualny. A.HU Zbyt wysokie napięcie Napięcie przekracza 110% wartości zadanej dla kondensatorów lub przekracza 110% najwyższego napięcia znamionowego. A.LU Zbyt niskie napięcie Napięcie jest niższe niż 85% najniższego napięcia znamionowego. A.HI Zbyt wysoki prąd Prąd przekracza 110% wartości znamionowej. A.LI Zbyt niski prąd Prąd jest niższy niż 2.5% wartości znamionowej. W trybie automatycznym, kiedy pojawia się ten alarm, stan wyjść pozostaje niezmieniony. Jeżeli alarm trwa powyżej dwóch minut, wówczas wyjścia są nieaktywne. A.HC Przekompensowanie Wszystkie kondensatory są rozłączone, a współczynnik mocy jest wyższy od wartości zadanej. A.LC Niedokompensowanie Wszystkie kondensatory są połączone, a współczynnik mocy jest niższy od wartości zadanej. TABELA ALARMÓW KOD OPIS ZWŁOKA WYŚWIETLACZ I DIODY Alarm nca A.HU Zbyt wysokie napięcie 15 min Alarm jest wyświetlany na przemian z tak wartością napięcia, równocześnie miga dioda VOLTAGE A.LU Zbyt niskie napięcie 5 s Alarm jest wyświetlany na przemian z tak wartością napięcia, równocześnie miga dioda VOLTAGE A.HI Zbyt wysoki prąd 2 min Alarm jest wyświetlany na przemian z nie wartością prądu, równocześnie miga dioda CURRENT A.LI Zbyt niski prąd 5 s Alarm jest wyświetlany na przemian z nie wartością prądu, równocześnie miga dioda CURRENT A.HC Przekompensowanie 2 min Alarm jest wyświetlany na przemian z nie odczytem współczynnika mocy A.LC Niedokompensowanie 15 min Alarm jest wyświetlany na przemian z tak odczytem współczynnika mocy Alarm noa tak tak nie nie nie tak

5 DANE TECHNICZNE Obwód zasilania DCRE 5 DCRE 7 DCRE 12 Napięcie zasilania U e V AC V AC ( na zamówienie) Roboczy zakres działania U e - 15 % % U e Znamionowa częstotliwość 50 lub 60 Hz ± 1% Maksymalny pobór mocy 5.4 VA 7.5 VA Maksymalne rozproszenie (wyłączając rozproszenie styków wyjściowych) 2.6 W 3.5 W Rozproszenie styków jednego wyjścia (pod obciążeniem 5A przy 250 V AC) 0.5 W Odporność na mikrorozłączenia 40 ms Wejście prądowe Prąd znamionowy I e 5 A (1 A na zamówienie) Wartości graniczne A Zdolność przeciążeniowa 1.1 I e Obciążalność pikowa 10 I e / s Pobór mocy 1.25 VA W Zakresy odczytu i kontroli Wartości graniczne odczytu napięcia % U e Wartości graniczne odczytu prądu % I e Typ odczytu napięcia i prądu efektywna wartość rzeczywista Regulacja współczynnika mocy 0.85 indukcyjny 0.95 pojemnościowy Czas rozłączenia tego samego kroku s Czułość samoczynnego wyłączania s/krok Wyjścia przekaźnikowe Liczba wyjść (z których jedno galwanicznie izolowane może być ustawione jako alarm) 5 7 lub 12 Rodzaj styków 1 Z Znamionowy prąd I th 5 A, 250 V (AC1) Maksymalny prąd załączenia 12 A Znamionowe napięcie działania 250 V AC Stopień izolacji / Napięcie znamionowe C/250, B/400 (VDE 0110) Maksymalne napięcie przełączania 440 V AC Warunki otoczenia Temperatura działania C Temperatura składowania C Połączenia Typ wyprowadzeń Wtykowe Przekrój poprzeczny przewodu 2,5 mm 2 Obudowa Wersja tablicowa Wymiary d w g mm mm Stopień ochrony obudowy (dla obudowy przezroczystej IP 54) IP41 Waga 360 g 650g (DCRE 7) 670g (DCRE 12)

6 DIAGRAM POŁĄCZEŃ

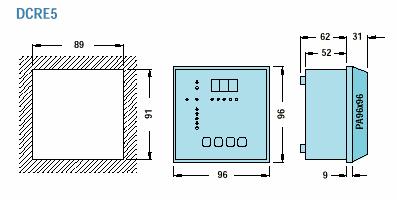

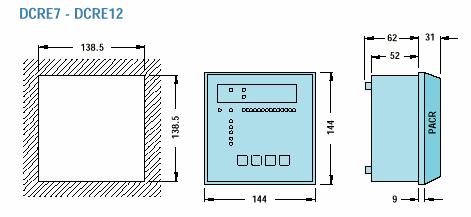

7 KODY ZAMÓWIENIA 31 DCRE5 (regulator 5 stopniowy) 31 DCRE7 (regulator 7 stopniowy) 31 DCRE12 (regulator 12 stopniowy) 31 PA96X96 (przednia płyta dla DCRE5 IP54) 31 PACR (przednia płyta dla DCRE7 DCRE12) NORMY IEC 255-5, IEC 255-6, IEC /LROS, EN , EN , EN , EN , ENV 50140, ENV 50141, EN 55011, EN WYMIARY OSTRZEŻENIE!!! Praca przy zaciskach przy odłączonym zasilaniu. UWAGA! Dane techniczne i opisy zawarte w instrukcji podlegają korektom i zmianom, możliwym w każdej chwili i nie stanowią podstawy do umów. Urządzenia elektryczne powinny być obsługiwane przez doświadczony i wykwalifikowany personel, zgodnie z obowiązującymi przepisami odnośnie układów elektrycznych, aby uniknąć uszkodzenia obiektów technicznych i uszkodzeń ciała ludzkiego.
