STRAŻNIK MOCY UMOWNEJ

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "STRAŻNIK MOCY UMOWNEJ"

Transkrypt

1 Instrukcja obsługi STRAŻNIKA MOCY UMOWNEJ w wersji STANDARD 1 Instrukcja obsługi urządzenia STRAŻNIK MOCY UMOWNEJ w wersji STANDARD

2 Instrukcja obsługi STRAŻNIKA MOCY UMOWNEJ w wersji STANDARD 2 Spis treści: Przeznaczenie urządzenia... 3 Wymagania podstawowe i bezpieczeństwo użytkowania... 3 Montaż... 3 Schemat podłączenia... 4 Przeglądanie wyświetlanych wartości... 5 Programowanie nastaw Strażnika Mocy... 5 a) Zmiana mocy umownej... 5 b) Zmiana progu zadziałania... 6 c) Ustawienie czasu... 6 Podłączenie wyjścia sterującego... 7 Uruchomienie i użytkowanie... 8 Producent... 8

3 Instrukcja obsługi STRAŻNIKA MOCY UMOWNEJ w wersji STANDARD 3 Przeznaczenie urządzenia Urządzenie strażnik mocy umownej przeznaczone jest do kontroli średniej mocy czynnej pobieranej i sygnalizacji bądź sterowania wyłączeniem urządzeń w celu uniknięcia przekroczenia mocy umownej. Urządzenie może być stosowane w sieciach trójfazowych niskiego napięcia o częstotliwości 50Hz. Urządzenie oparte jest na mierniku ND20 i umożliwia pomiar wszystkich wielkości, które są mierzone za pomocą analizatora. Do sterowania sygnalizacją lub wyłączeniem zastosowano przekaźnik ze stykiem bezpotencjałowym na napięcie 230V o obciążalności 16A AC1. Wymagania podstawowe i bezpieczeństwo użytkowania Instalacji urządzenia powinien dokonywać wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. W celu zapewnienia ochrony przed porażeniem konieczne jest prawidłowe podłączenie urządzenia, a w szczególności podłączenie przewodu ochronnego. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej w środowisku przemysłowym. Zabrania się użytkowania urządzenia z widocznymi uszkodzeniami lub z niekompletnymi osłonami elementów. Montaż Urządzenie przeznaczone jest do montażu naściennego. Skrzynkę należy montować do ściany za pomocą kołków rozporowych lub kotw o średnicy nie mniejszej niż 6mm. Urządzenie należy zamontować w sposób pewny, uniemożliwiający oderwanie skrzynki ze ściany. Przewody zasilające oraz odpływowe należy mocować do ściany w taki sposób aby nie obciążały one skrzynki.

4 Instrukcja obsługi STRAŻNIKA MOCY UMOWNEJ w wersji STANDARD 4 Schemat podłączenia Rys.1. Podłączenie urządzenia do sieci w układzie TN-S Rys.2. Podłączenie urządzenia do sieci w układzie TN-C

5 Instrukcja obsługi STRAŻNIKA MOCY UMOWNEJ w wersji STANDARD 5 Przeglądanie wyświetlanych wartości Zainstalowany w urządzeniu miernik ND20 umożliwia podgląd szeregu parametrów sieci. Na wyświetlaczu prezentowane są takie wielkości jak: napięcia, prądy, moc czynna, moc bierna, współczynniki odkształceń. W celu przeglądania mierzonych wielkości należy poruszać się po menu miernika za pomocą przycisków znajdujących się na panelu analizatora. Więcej szczegółów w instrukcji obsługi miernika ND20. Programowanie nastaw Strażnika Mocy Dostarczone urządzenie zostało wstępnie zaprogramowane do pracy. Fabrycznie ustawiono następujące parametry: moc umowna: 50kW, próg wyłączenia: 96% wykorzystania (48kW). W celu zmiany nastaw należy postępować zgodnie z poniższą instrukcją: a) Zmiana mocy umownej 1. Przycisnąć i przytrzymać przez około 3s przycisk 2. Pojawi się komunikat SEC należy ponownie nacisnąć 3. Na wyświetlaczu pojawi się komunikat SET. Z dolnej linijki za pomocą strzałek należy wybrać Par i zatwierdzić 4. Odszukać parametr PAor i wcisnąć 5. Za pomocą strzałek ustawić żądaną wartość mocy umownej wyrażonej jako procent mocy nominalnej strażnika. Nastawy odpowiadające poszczególnym mocom podano w Tabeli Zatwierdzić nastawę przyciskiem 7. Wyjść z menu przytrzymując przycisk

6 Instrukcja obsługi STRAŻNIKA MOCY UMOWNEJ w wersji STANDARD 6 Tabela 1 nastawy mocy umownej Moc umowna [kw]: Nastawa: b) Zmiana progu zadziałania 1. Przycisnąć i przytrzymać przez około 3s przycisk 2. Pojawi się komunikat SEC należy ponownie nacisnąć 3. Na wyświetlaczu pojawi się komunikat SET. Z dolnej linijki za pomocą strzałek należy wybrać Alr 1 i zatwierdzić 4. Odszukać parametr ALon i wcisnąć 5. Za pomocą strzałek ustawić żądaną wartość nastawy wyrażonej jako procent mocy umownej. Nastawy odpowiadające poszczególnym mocom dla mocy umownej 50kW podano w Tabeli Zatwierdzić nastawę przyciskiem 7. Wyjść z menu przytrzymując przycisk Tabela 2 nastawy progu wyłączenia Próg zadziałania [kw]: Nastawa: c) Ustawienie czasu Urządzenie posiada wbudowany zegar, który synchronizuje pomiar mocy średniej pobieranej. W celu zapewnienia prawidłowej pracy urządzenia należy przed pierwszym uruchomieniem ustawić zegar i okresowo kontrolować czas wskazywany przez miernik. W tym celu należy kilkakrotnie krótko, naciskać przycisk aż do wyświetlenia aktualnej godziny. Jeżeli czas wyświetlany przez analizator różni się od aktualnego czasu, należy dokonać jego ustawienia.

7 Instrukcja obsługi STRAŻNIKA MOCY UMOWNEJ w wersji STANDARD 7 W tym celu należy: 1. Przycisnąć i przytrzymać przez około 3s przycisk 2. Pojawi się komunikat SEC należy ponownie nacisnąć 3. Na wyświetlaczu pojawi się komunikat SET. Z dolnej linijki za pomocą strzałek należy wybrać date i zatwierdzić. 4. Odszukać parametr t_h i wcisnąć 5. Ustawić godziny i minuty. Sekundy wyzerują się automatycznie w chwili ustawienia godziny. 6. Zatwierdzić nastawę przyciskiem 7. Wyjść z menu przytrzymując przycisk Podłączenie wyjścia sterującego Schemat podłączenia urządzeń do wyjścia sterującego przedstawia Rysunek 3. Rys.3. Podłączenie wyjścia sterującego

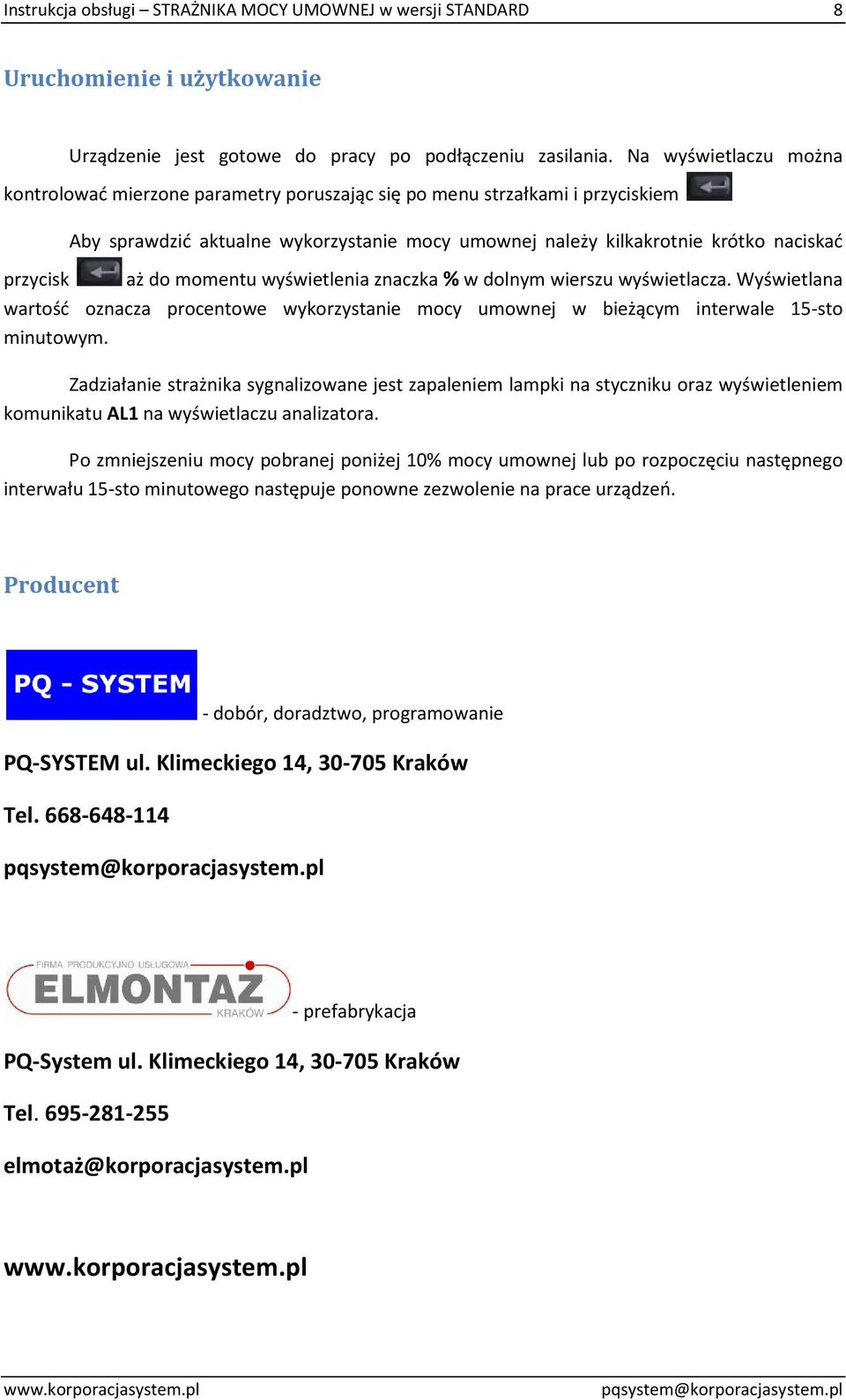

8 Instrukcja obsługi STRAŻNIKA MOCY UMOWNEJ w wersji STANDARD 8 Uruchomienie i użytkowanie Urządzenie jest gotowe do pracy po podłączeniu zasilania. Na wyświetlaczu można kontrolować mierzone parametry poruszając się po menu strzałkami i przyciskiem Aby sprawdzić aktualne wykorzystanie mocy umownej należy kilkakrotnie krótko naciskać przycisk aż do momentu wyświetlenia znaczka % w dolnym wierszu wyświetlacza. Wyświetlana wartość oznacza procentowe wykorzystanie mocy umownej w bieżącym interwale 15-sto minutowym. Zadziałanie strażnika sygnalizowane jest zapaleniem lampki na styczniku oraz wyświetleniem komunikatu AL1 na wyświetlaczu analizatora. Po zmniejszeniu mocy pobranej poniżej 10% mocy umownej lub po rozpoczęciu następnego interwału 15-sto minutowego następuje ponowne zezwolenie na prace urządzeń. Producent - dobór, doradztwo, programowanie PQ-SYSTEM ul. Klimeckiego 14, Kraków Tel prefabrykacja PQ-System ul. Klimeckiego 14, Kraków Tel

Str t a r żn ż ik k Moc o y c Um U o m wnej e (SMU M ) U - 1 -

Str t a r żn ż ik k Moc o y c Um U o m wnej e (SMU M ) U - 1 - Strażnik Mocy Umownej (SMU) - 1 - Przeznaczenie urządzenia Strażnik Mocy Umownej (SMU) jest urządzeniem przeznaczonym do prognozowania i kontroli mocy 15-sto minutowej w celu zapobiegania przekroczeniom
