Instrukcja obsługi regulatora i wizualizacji pieca pokrocznego na Walcowni Drobnej P46 Strona 1 z 26

Transkrypt

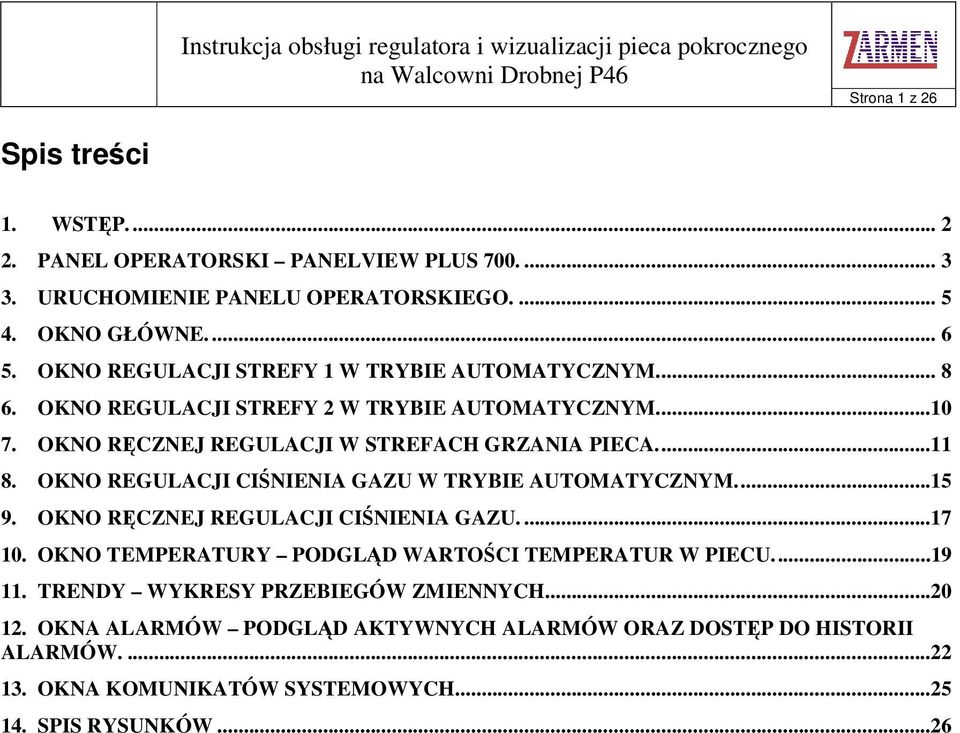

1 Strona 1 z 26 Spis treci 1. WSTP PANEL OPERATORSKI PANELVIEW PLUS URUCHOMIENIE PANELU OPERATORSKIEGO OKNO GŁÓWNE OKNO REGULACJI STREFY 1 W TRYBIE AUTOMATYCZNYM OKNO REGULACJI STREFY 2 W TRYBIE AUTOMATYCZNYM OKNO RCZNEJ REGULACJI W STREFACH GRZANIA PIECA OKNO REGULACJI CINIENIA GAZU W TRYBIE AUTOMATYCZNYM OKNO RCZNEJ REGULACJI CINIENIA GAZU OKNO TEMPERATURY PODGLD WARTOCI TEMPERATUR W PIECU TRENDY WYKRESY PRZEBIEGÓW ZMIENNYCH OKNA ALARMÓW PODGLD AKTYWNYCH ALARMÓW ORAZ DOSTP DO HISTORII ALARMÓW OKNA KOMUNIKATÓW SYSTEMOWYCH SPIS RYSUNKÓW...26

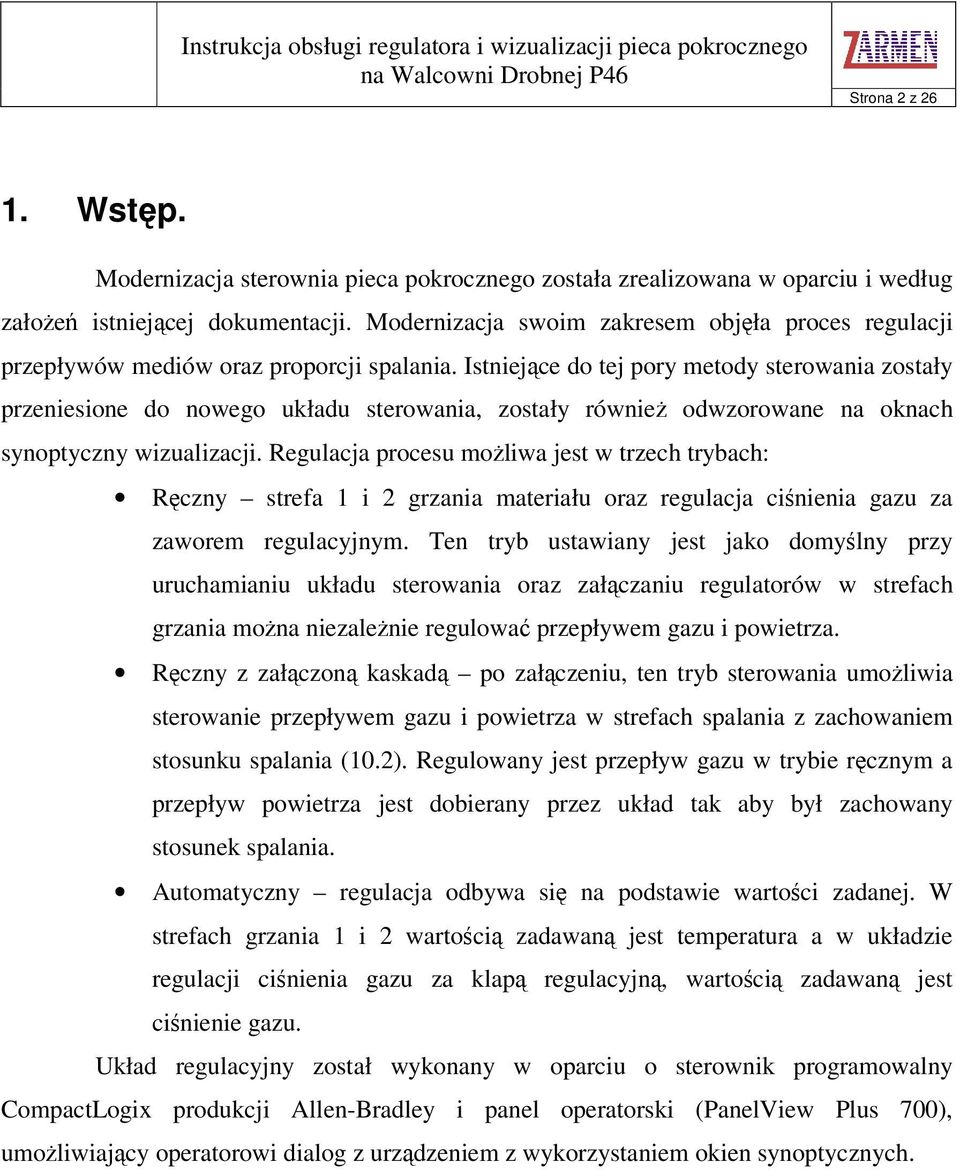

2 Strona 2 z Wstp. Modernizacja sterownia pieca pokrocznego została zrealizowana w oparciu i według załoe istniejcej dokumentacji. Modernizacja swoim zakresem objła proces regulacji przepływów mediów oraz proporcji spalania. Istniejce do tej pory metody sterowania zostały przeniesione do nowego układu sterowania, zostały równie odwzorowane na oknach synoptyczny wizualizacji. Regulacja procesu moliwa jest w trzech trybach: Rczny strefa 1 i 2 grzania materiału oraz regulacja cinienia gazu za zaworem regulacyjnym. Ten tryb ustawiany jest jako domylny przy uruchamianiu układu sterowania oraz załczaniu regulatorów w strefach grzania mona niezalenie regulowa przepływem gazu i powietrza. Rczny z załczon kaskad po załczeniu, ten tryb sterowania umoliwia sterowanie przepływem gazu i powietrza w strefach spalania z zachowaniem stosunku spalania (10.2). Regulowany jest przepływ gazu w trybie rcznym a przepływ powietrza jest dobierany przez układ tak aby był zachowany stosunek spalania. Automatyczny regulacja odbywa si na podstawie wartoci zadanej. W strefach grzania 1 i 2 wartoci zadawan jest temperatura a w układzie regulacji cinienia gazu za klap regulacyjn, wartoci zadawan jest cinienie gazu. Układ regulacyjny został wykonany w oparciu o sterownik programowalny CompactLogix produkcji Allen-Bradley i panel operatorski (PanelView Plus 700), umoliwiajcy operatorowi dialog z urzdzeniem z wykorzystaniem okien synoptycznych.

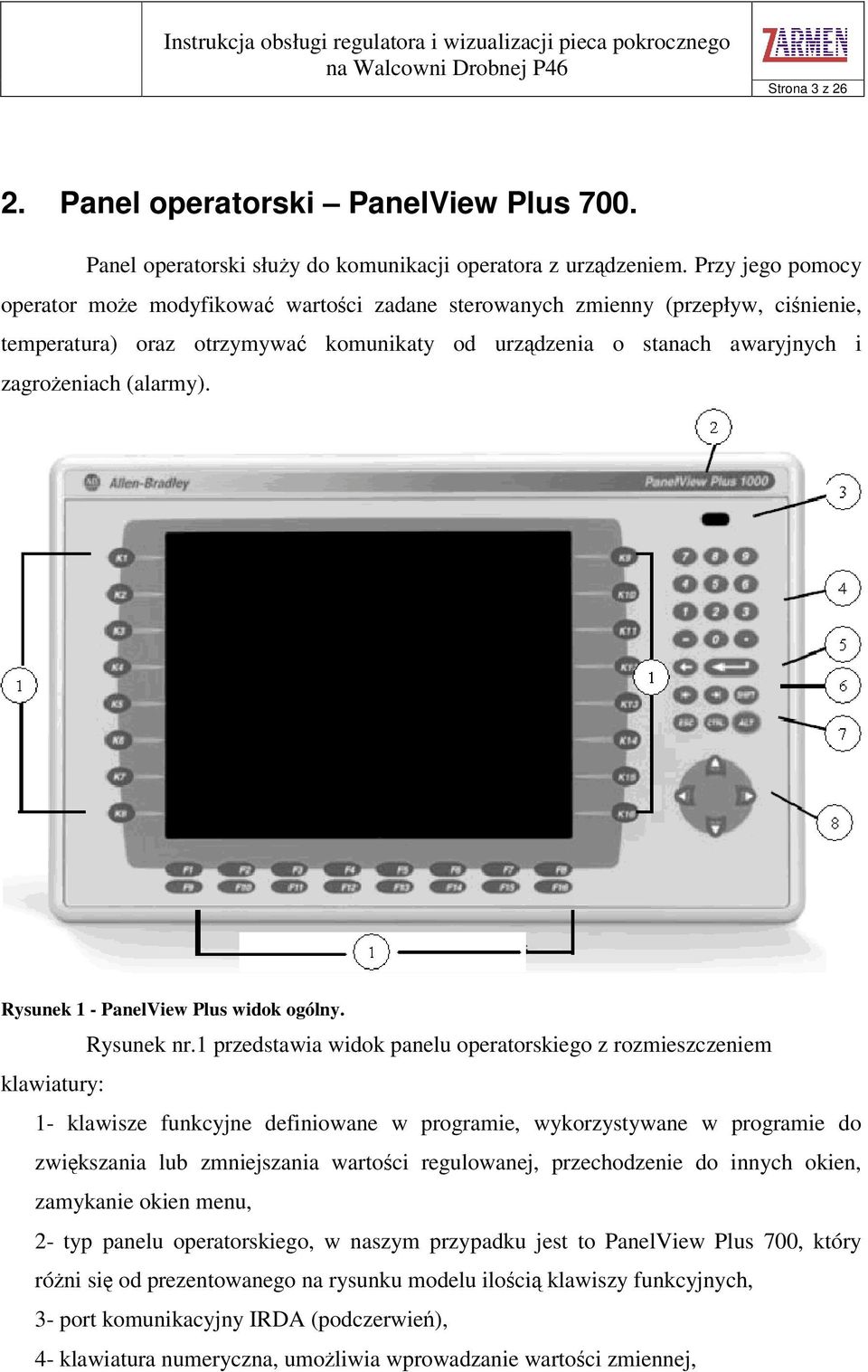

3 Strona 3 z Panel operatorski PanelView Plus 700. Panel operatorski słuy do komunikacji operatora z urzdzeniem. Przy jego pomocy operator moe modyfikowa wartoci zadane sterowanych zmienny (przepływ, cinienie, temperatura) oraz otrzymywa komunikaty od urzdzenia o stanach awaryjnych i zagroeniach (alarmy). Rysunek 1 - PanelView Plus widok ogólny. Rysunek nr.1 przedstawia widok panelu operatorskiego z rozmieszczeniem klawiatury: 1- klawisze funkcyjne definiowane w programie, wykorzystywane w programie do zwikszania lub zmniejszania wartoci regulowanej, przechodzenie do innych okien, zamykanie okien menu, 2- typ panelu operatorskiego, w naszym przypadku jest to PanelView Plus 700, który róni si od prezentowanego na rysunku modelu iloci klawiszy funkcyjnych, 3- port komunikacyjny IRDA (podczerwie), 4- klawiatura numeryczna, umoliwia wprowadzanie wartoci zmiennej,

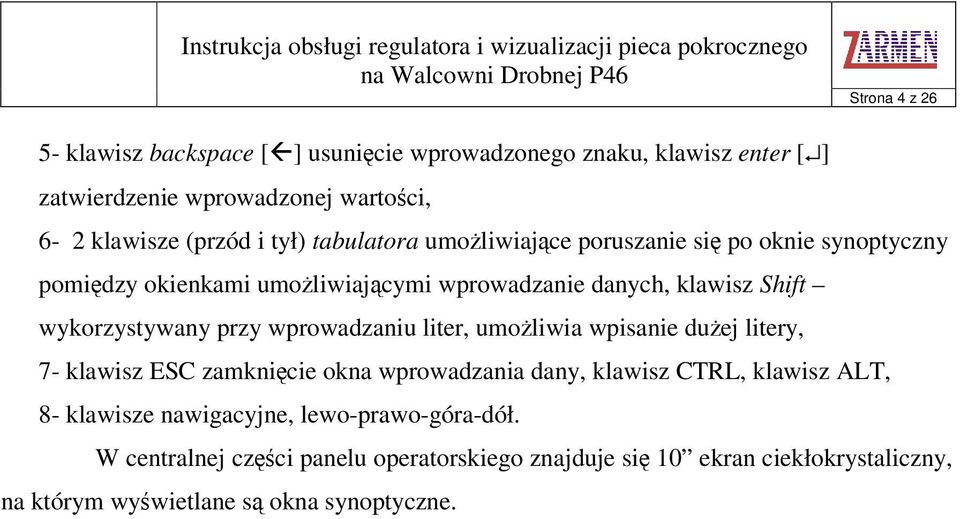

4 Strona 4 z klawisz backspace [] usunicie wprowadzonego znaku, klawisz enter [ ] zatwierdzenie wprowadzonej wartoci, 6-2 klawisze (przód i tył) tabulatora umoliwiajce poruszanie si po oknie synoptyczny pomidzy okienkami umoliwiajcymi wprowadzanie danych, klawisz Shift wykorzystywany przy wprowadzaniu liter, umoliwia wpisanie duej litery, 7- klawisz ESC zamknicie okna wprowadzania dany, klawisz CTRL, klawisz ALT, 8- klawisze nawigacyjne, lewo-prawo-góra-dół. W centralnej czci panelu operatorskiego znajduje si 10 ekran ciekłokrystaliczny, na którym wywietlane s okna synoptyczne.

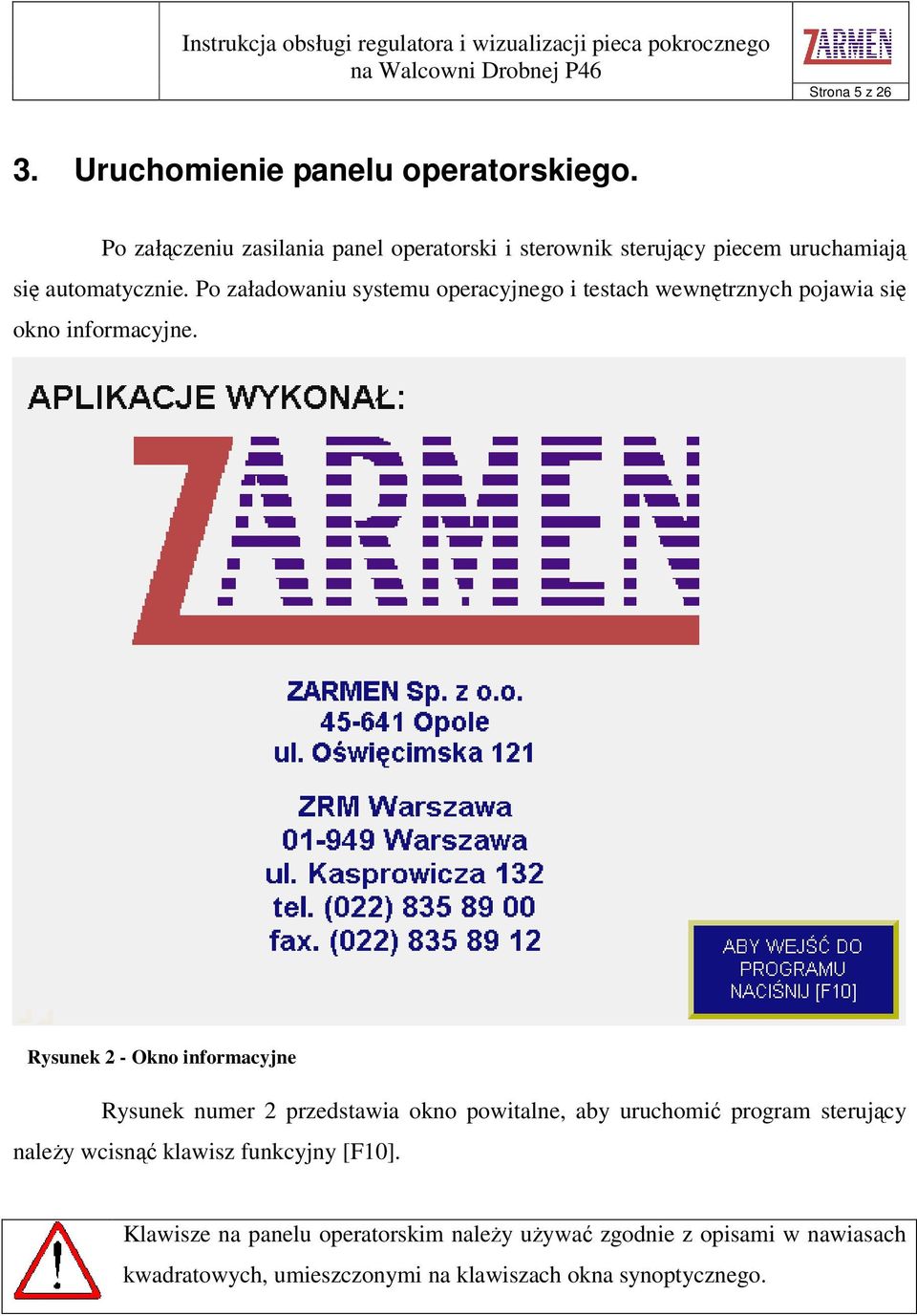

5 Strona 5 z Uruchomienie panelu operatorskiego. Po załczeniu zasilania panel operatorski i sterownik sterujcy piecem uruchamiaj si automatycznie. Po załadowaniu systemu operacyjnego i testach wewntrznych pojawia si okno informacyjne. Rysunek 2 - Okno informacyjne Rysunek numer 2 przedstawia okno powitalne, aby uruchomi program sterujcy naley wcisn klawisz funkcyjny [F10]. Klawisze na panelu operatorskim naley uywa zgodnie z opisami w nawiasach kwadratowych, umieszczonymi na klawiszach okna synoptycznego.

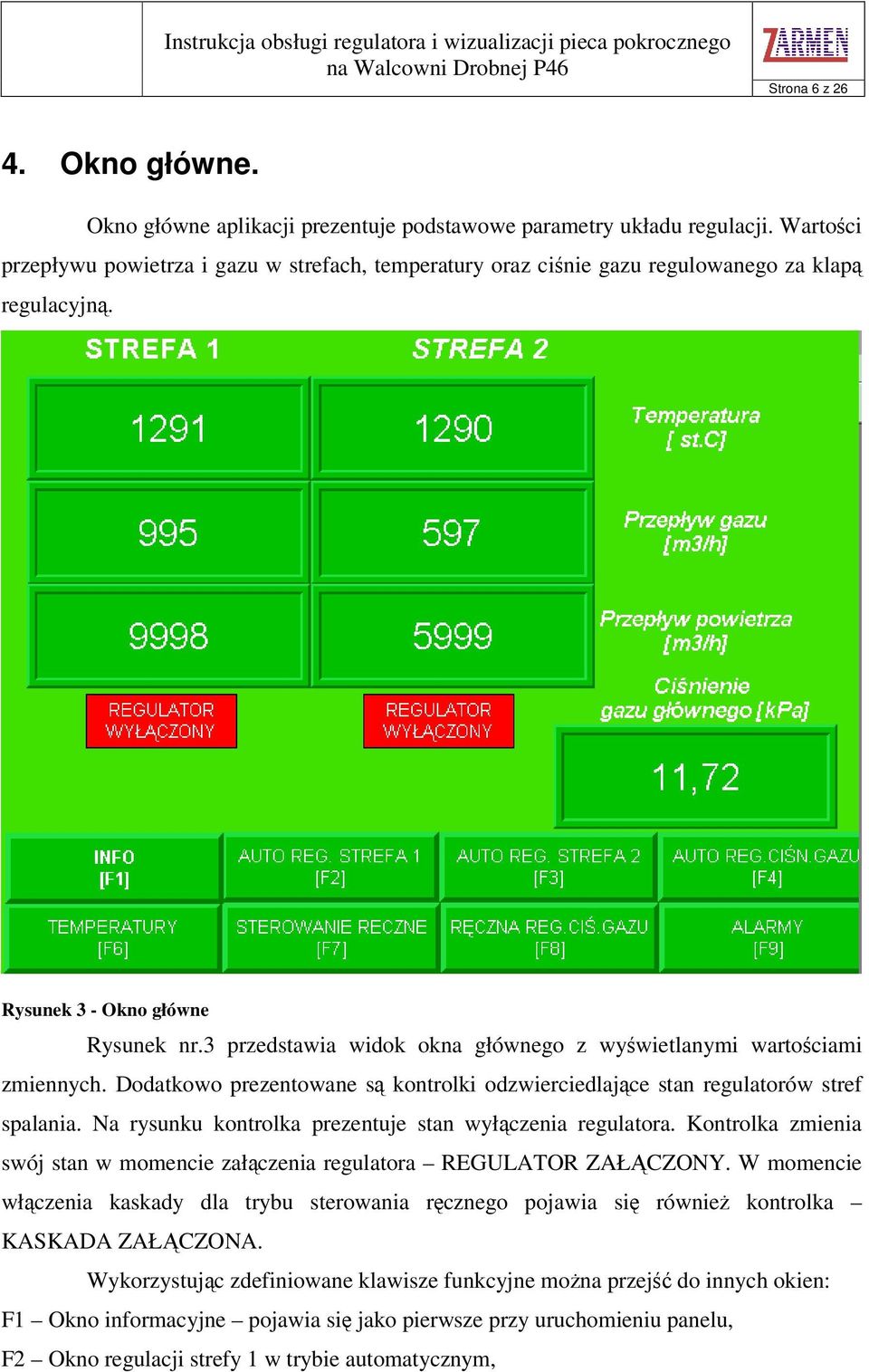

6 Strona 6 z Okno główne. Okno główne aplikacji prezentuje podstawowe parametry układu regulacji. Wartoci przepływu powietrza i gazu w strefach, temperatury oraz cinie gazu regulowanego za klap regulacyjn. Rysunek 3 - Okno główne Rysunek nr.3 przedstawia widok okna głównego z wywietlanymi wartociami zmiennych. Dodatkowo prezentowane s kontrolki odzwierciedlajce stan regulatorów stref spalania. Na rysunku kontrolka prezentuje stan wyłczenia regulatora. Kontrolka zmienia swój stan w momencie załczenia regulatora REGULATOR ZAŁCZONY. W momencie włczenia kaskady dla trybu sterowania rcznego pojawia si równie kontrolka KASKADA ZAŁCZONA. Wykorzystujc zdefiniowane klawisze funkcyjne mona przej do innych okien: F1 Okno informacyjne pojawia si jako pierwsze przy uruchomieniu panelu, F2 Okno regulacji strefy 1 w trybie automatycznym,

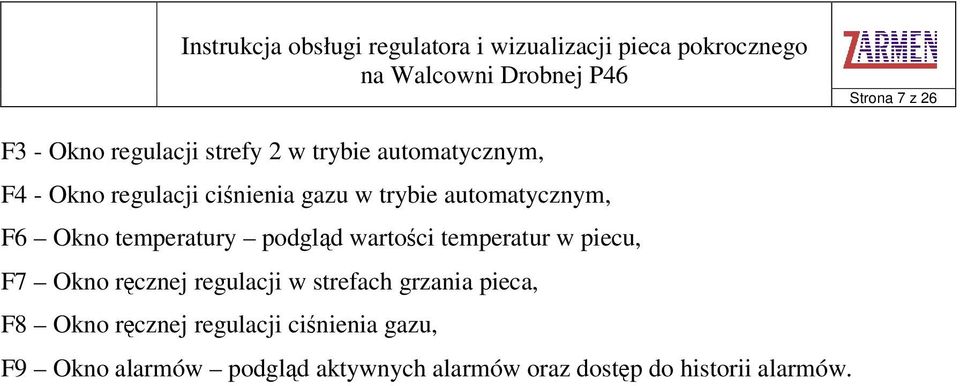

7 Strona 7 z 26 F3 - Okno regulacji strefy 2 w trybie automatycznym, F4 - Okno regulacji cinienia gazu w trybie automatycznym, F6 Okno temperatury podgld wartoci temperatur w piecu, F7 Okno rcznej regulacji w strefach grzania pieca, F8 Okno rcznej regulacji cinienia gazu, F9 Okno alarmów podgld aktywnych alarmów oraz dostp do historii alarmów.

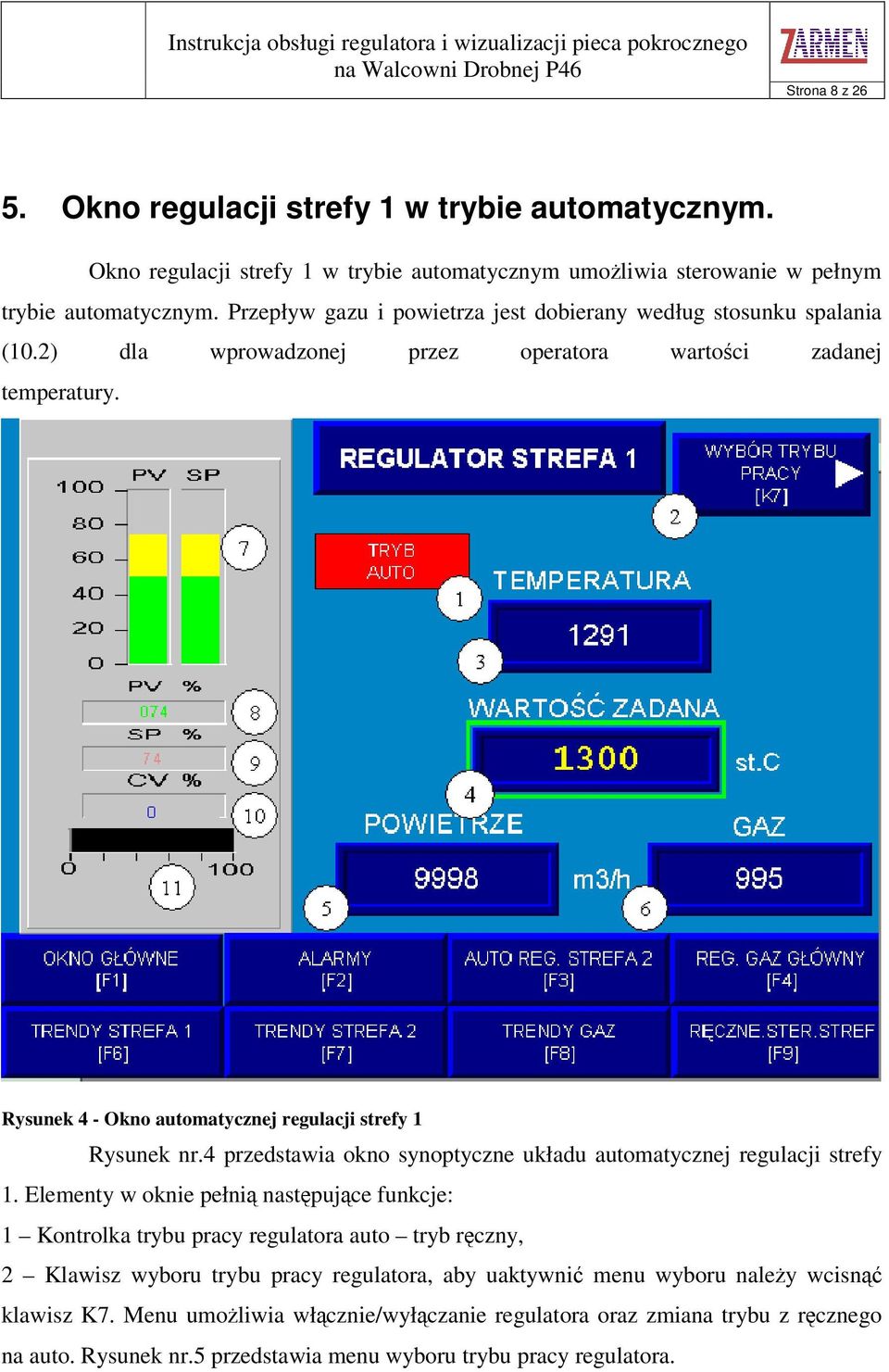

8 Strona 8 z Okno regulacji strefy 1 w trybie automatycznym. Okno regulacji strefy 1 w trybie automatycznym umoliwia sterowanie w pełnym trybie automatycznym. Przepływ gazu i powietrza jest dobierany według stosunku spalania (10.2) dla wprowadzonej przez operatora wartoci zadanej temperatury. Rysunek 4 - Okno automatycznej regulacji strefy 1 Rysunek nr.4 przedstawia okno synoptyczne układu automatycznej regulacji strefy 1. Elementy w oknie pełni nastpujce funkcje: 1 Kontrolka trybu pracy regulatora auto tryb rczny, 2 Klawisz wyboru trybu pracy regulatora, aby uaktywni menu wyboru naley wcisn klawisz K7. Menu umoliwia włcznie/wyłczanie regulatora oraz zmiana trybu z rcznego na auto. Rysunek nr.5 przedstawia menu wyboru trybu pracy regulatora.

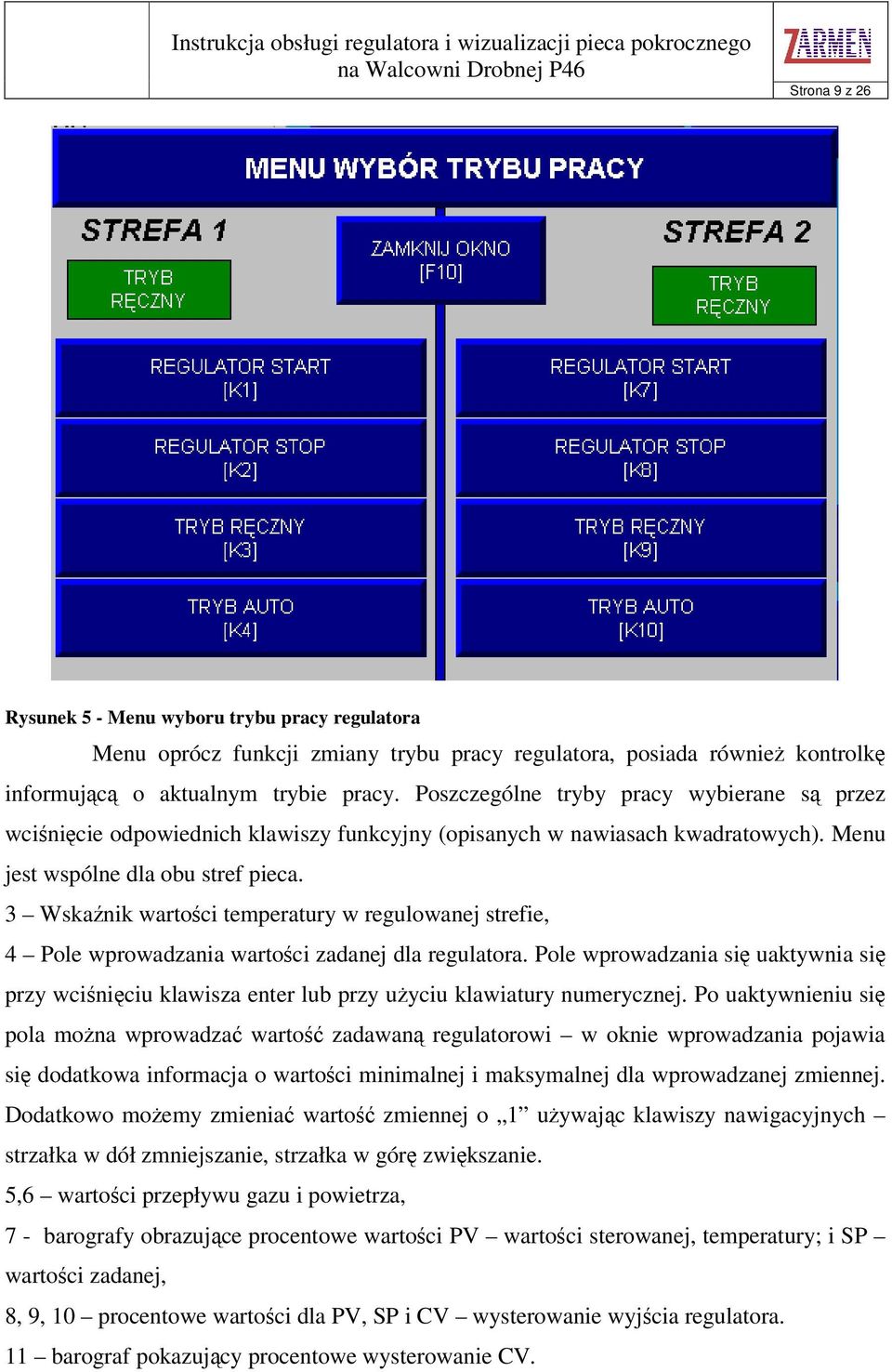

9 Strona 9 z 26 Rysunek 5 - Menu wyboru trybu pracy regulatora Menu oprócz funkcji zmiany trybu pracy regulatora, posiada równie kontrolk informujc o aktualnym trybie pracy. Poszczególne tryby pracy wybierane s przez wcinicie odpowiednich klawiszy funkcyjny (opisanych w nawiasach kwadratowych). Menu jest wspólne dla obu stref pieca. 3 Wskanik wartoci temperatury w regulowanej strefie, 4 Pole wprowadzania wartoci zadanej dla regulatora. Pole wprowadzania si uaktywnia si przy wciniciu klawisza enter lub przy uyciu klawiatury numerycznej. Po uaktywnieniu si pola mona wprowadza warto zadawan regulatorowi w oknie wprowadzania pojawia si dodatkowa informacja o wartoci minimalnej i maksymalnej dla wprowadzanej zmiennej. Dodatkowo moemy zmienia warto zmiennej o 1 uywajc klawiszy nawigacyjnych strzałka w dół zmniejszanie, strzałka w gór zwikszanie. 5,6 wartoci przepływu gazu i powietrza, 7 - barografy obrazujce procentowe wartoci PV wartoci sterowanej, temperatury; i SP wartoci zadanej, 8, 9, 10 procentowe wartoci dla PV, SP i CV wysterowanie wyjcia regulatora. 11 barograf pokazujcy procentowe wysterowanie CV.

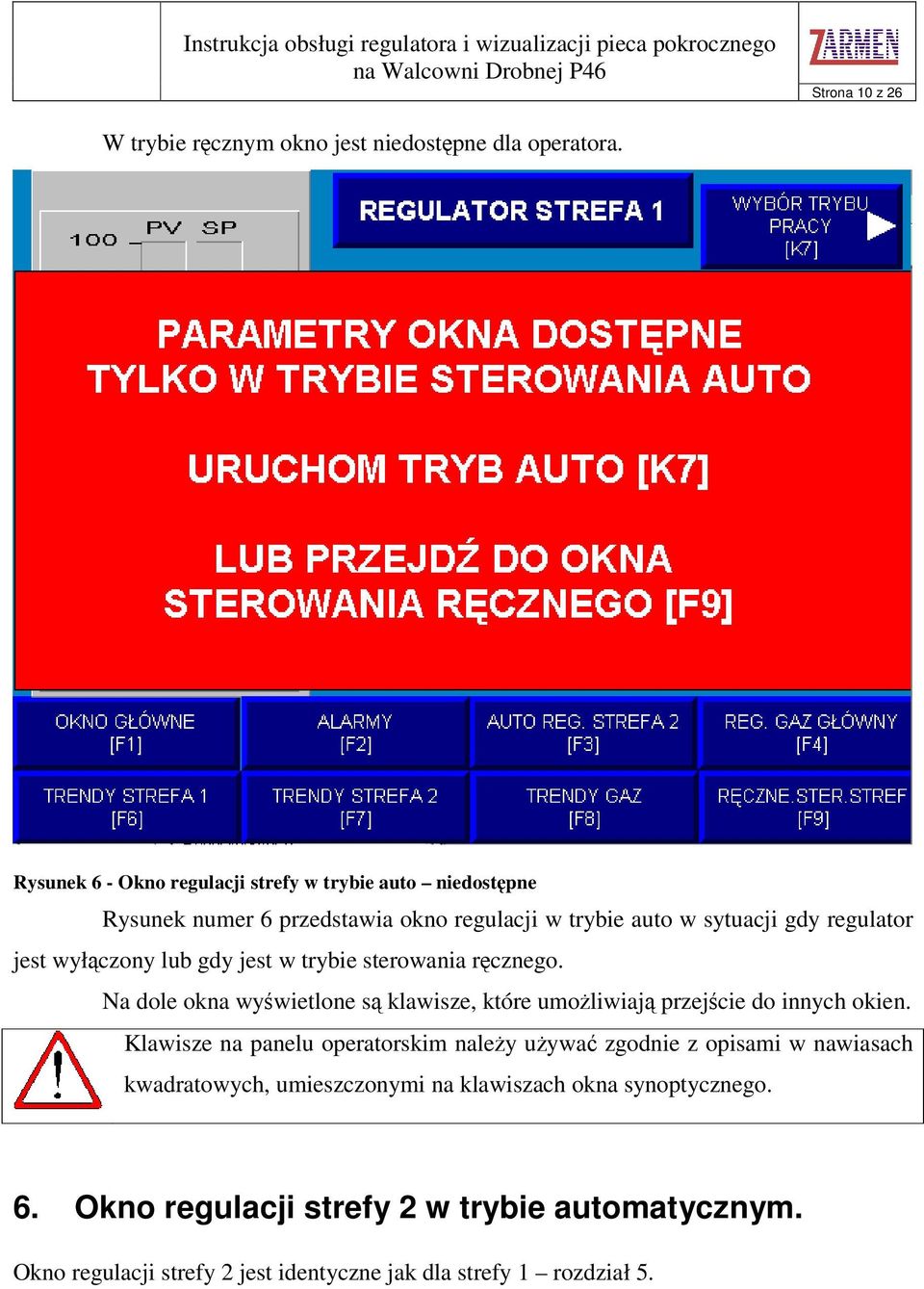

10 Strona 10 z 26 W trybie rcznym okno jest niedostpne dla operatora. Rysunek 6 - Okno regulacji strefy w trybie auto niedostpne Rysunek numer 6 przedstawia okno regulacji w trybie auto w sytuacji gdy regulator jest wyłczony lub gdy jest w trybie sterowania rcznego. Na dole okna wywietlone s klawisze, które umoliwiaj przejcie do innych okien. Klawisze na panelu operatorskim naley uywa zgodnie z opisami w nawiasach kwadratowych, umieszczonymi na klawiszach okna synoptycznego. 6. Okno regulacji strefy 2 w trybie automatycznym. Okno regulacji strefy 2 jest identyczne jak dla strefy 1 rozdział 5.

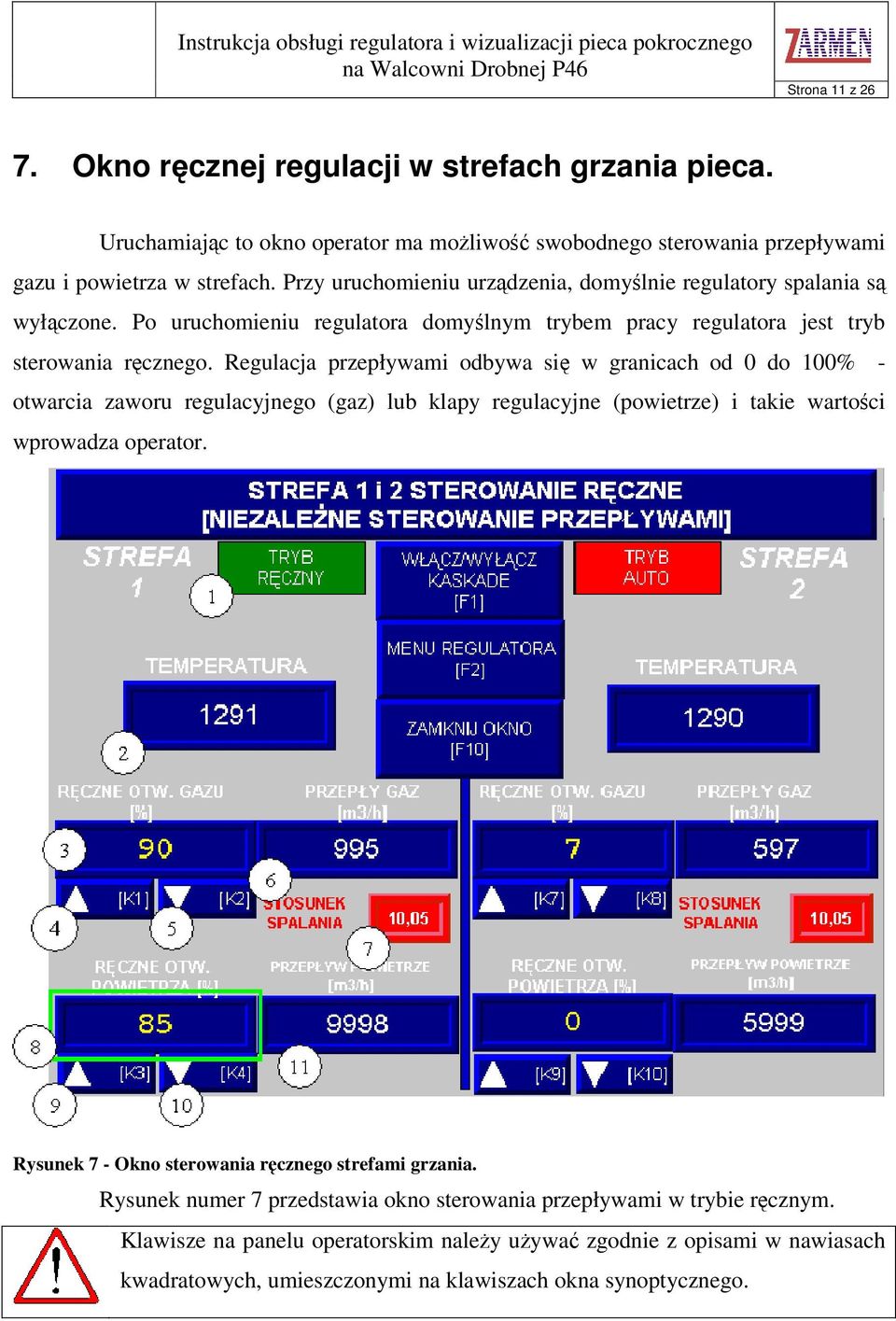

11 Strona 11 z Okno rcznej regulacji w strefach grzania pieca. Uruchamiajc to okno operator ma moliwo swobodnego sterowania przepływami gazu i powietrza w strefach. Przy uruchomieniu urzdzenia, domylnie regulatory spalania s wyłczone. Po uruchomieniu regulatora domylnym trybem pracy regulatora jest tryb sterowania rcznego. Regulacja przepływami odbywa si w granicach od 0 do 100% - otwarcia zaworu regulacyjnego (gaz) lub klapy regulacyjne (powietrze) i takie wartoci wprowadza operator. Rysunek 7 - Okno sterowania rcznego strefami grzania. Rysunek numer 7 przedstawia okno sterowania przepływami w trybie rcznym. Klawisze na panelu operatorskim naley uywa zgodnie z opisami w nawiasach kwadratowych, umieszczonymi na klawiszach okna synoptycznego.

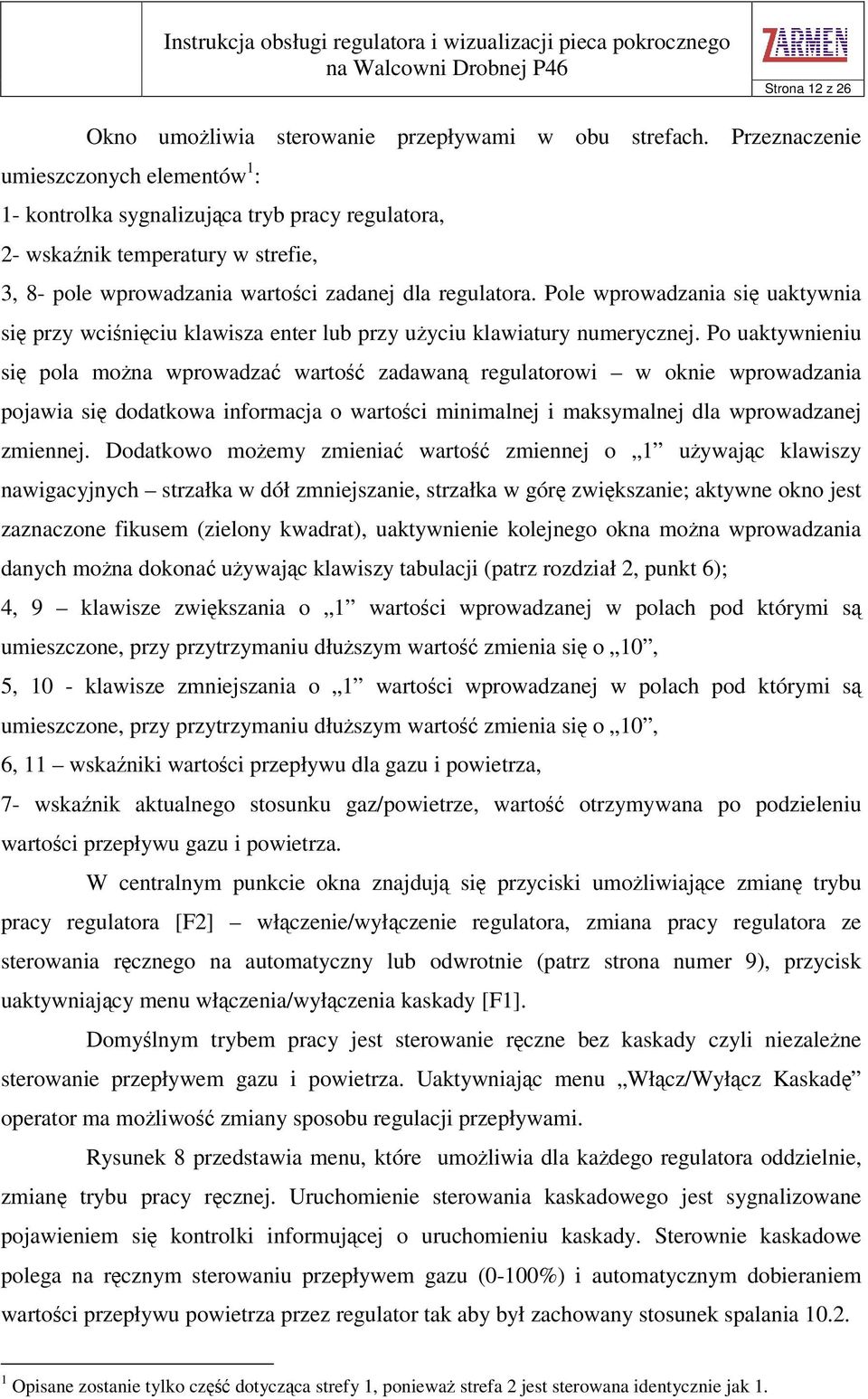

12 Strona 12 z 26 Okno umoliwia sterowanie przepływami w obu strefach. Przeznaczenie umieszczonych elementów 1 : 1- kontrolka sygnalizujca tryb pracy regulatora, 2- wskanik temperatury w strefie, 3, 8- pole wprowadzania wartoci zadanej dla regulatora. Pole wprowadzania si uaktywnia si przy wciniciu klawisza enter lub przy uyciu klawiatury numerycznej. Po uaktywnieniu si pola mona wprowadza warto zadawan regulatorowi w oknie wprowadzania pojawia si dodatkowa informacja o wartoci minimalnej i maksymalnej dla wprowadzanej zmiennej. Dodatkowo moemy zmienia warto zmiennej o 1 uywajc klawiszy nawigacyjnych strzałka w dół zmniejszanie, strzałka w gór zwikszanie; aktywne okno jest zaznaczone fikusem (zielony kwadrat), uaktywnienie kolejnego okna mona wprowadzania danych mona dokona uywajc klawiszy tabulacji (patrz rozdział 2, punkt 6); 4, 9 klawisze zwikszania o 1 wartoci wprowadzanej w polach pod którymi s umieszczone, przy przytrzymaniu dłuszym warto zmienia si o 10, 5, 10 - klawisze zmniejszania o 1 wartoci wprowadzanej w polach pod którymi s umieszczone, przy przytrzymaniu dłuszym warto zmienia si o 10, 6, 11 wskaniki wartoci przepływu dla gazu i powietrza, 7- wskanik aktualnego stosunku gaz/powietrze, warto otrzymywana po podzieleniu wartoci przepływu gazu i powietrza. W centralnym punkcie okna znajduj si przyciski umoliwiajce zmian trybu pracy regulatora [F2] włczenie/wyłczenie regulatora, zmiana pracy regulatora ze sterowania rcznego na automatyczny lub odwrotnie (patrz strona numer 9), przycisk uaktywniajcy menu włczenia/wyłczenia kaskady [F1]. Domylnym trybem pracy jest sterowanie rczne bez kaskady czyli niezalene sterowanie przepływem gazu i powietrza. Uaktywniajc menu Włcz/Wyłcz Kaskad operator ma moliwo zmiany sposobu regulacji przepływami. Rysunek 8 przedstawia menu, które umoliwia dla kadego regulatora oddzielnie, zmian trybu pracy rcznej. Uruchomienie sterowania kaskadowego jest sygnalizowane pojawieniem si kontrolki informujcej o uruchomieniu kaskady. Sterownie kaskadowe polega na rcznym sterowaniu przepływem gazu (0-100%) i automatycznym dobieraniem wartoci przepływu powietrza przez regulator tak aby był zachowany stosunek spalania Opisane zostanie tylko cz dotyczca strefy 1, poniewa strefa 2 jest sterowana identycznie jak 1.

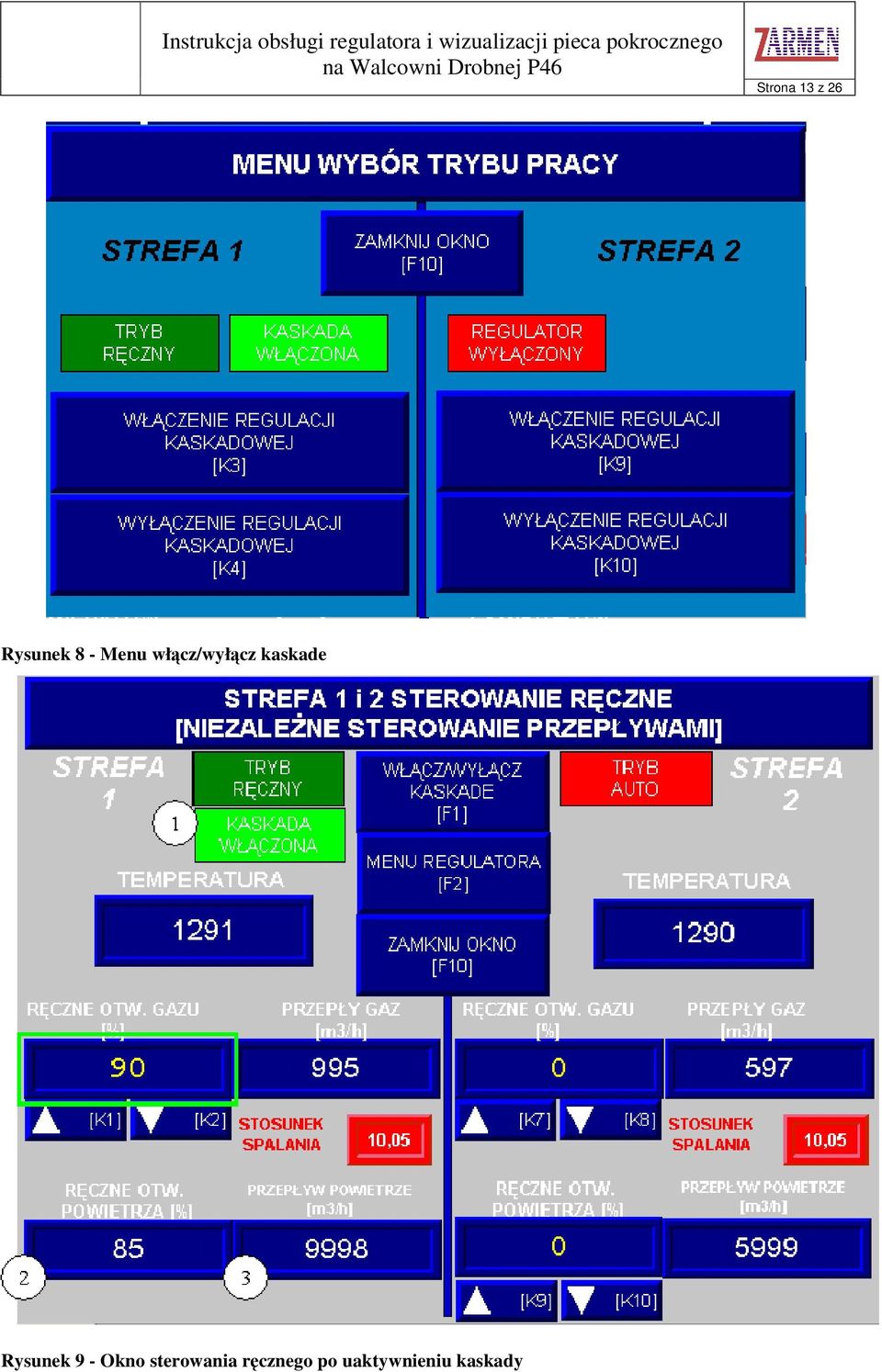

13 Strona 13 z 26 Rysunek 8 - Menu włcz/wyłcz kaskade Rysunek 9 - Okno sterowania rcznego po uaktywnieniu kaskady

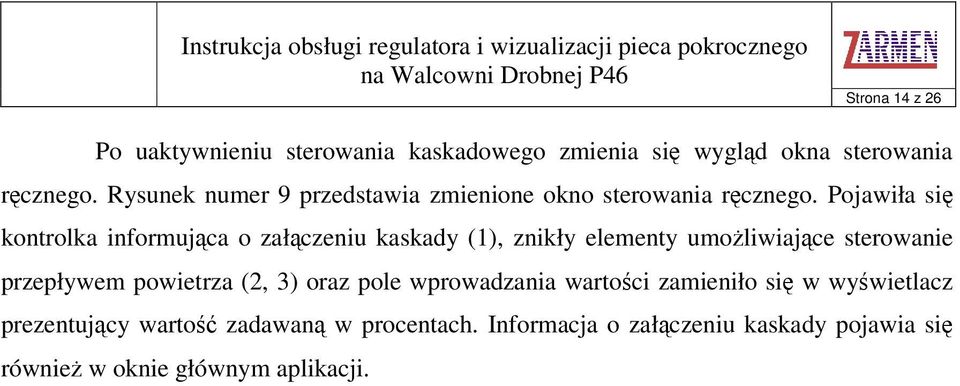

14 Strona 14 z 26 Po uaktywnieniu sterowania kaskadowego zmienia si wygld okna sterowania rcznego. Rysunek numer 9 przedstawia zmienione okno sterowania rcznego. Pojawiła si kontrolka informujca o załczeniu kaskady (1), znikły elementy umoliwiajce sterowanie przepływem powietrza (2, 3) oraz pole wprowadzania wartoci zamieniło si w wywietlacz prezentujcy warto zadawan w procentach. Informacja o załczeniu kaskady pojawia si równie w oknie głównym aplikacji.

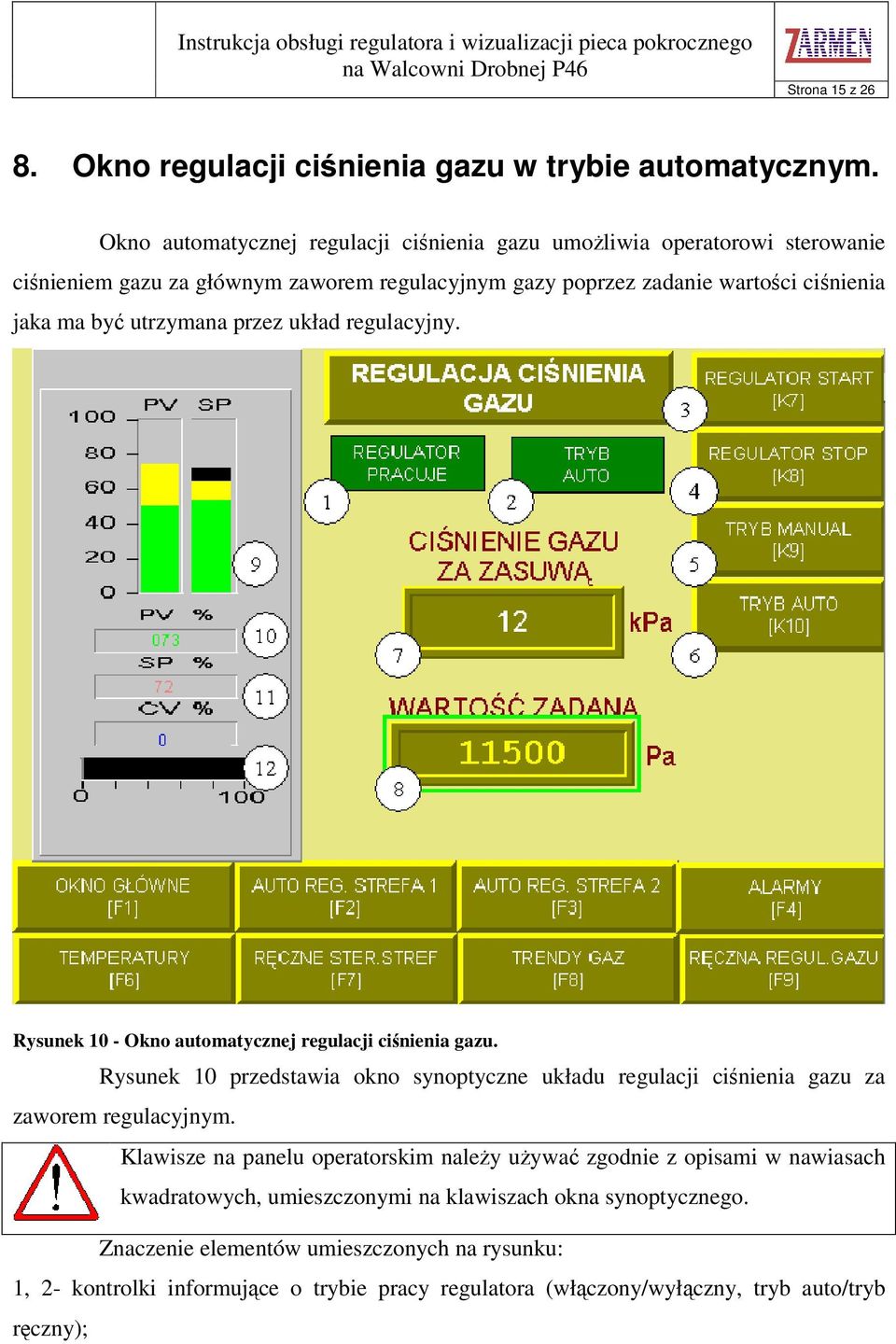

15 Strona 15 z Okno regulacji cinienia gazu w trybie automatycznym. Okno automatycznej regulacji cinienia gazu umoliwia operatorowi sterowanie cinieniem gazu za głównym zaworem regulacyjnym gazy poprzez zadanie wartoci cinienia jaka ma by utrzymana przez układ regulacyjny. Rysunek 10 - Okno automatycznej regulacji cinienia gazu. Rysunek 10 przedstawia okno synoptyczne układu regulacji cinienia gazu za zaworem regulacyjnym. Klawisze na panelu operatorskim naley uywa zgodnie z opisami w nawiasach kwadratowych, umieszczonymi na klawiszach okna synoptycznego. Znaczenie elementów umieszczonych na rysunku: 1, 2- kontrolki informujce o trybie pracy regulatora (włczony/wyłczny, tryb auto/tryb rczny);

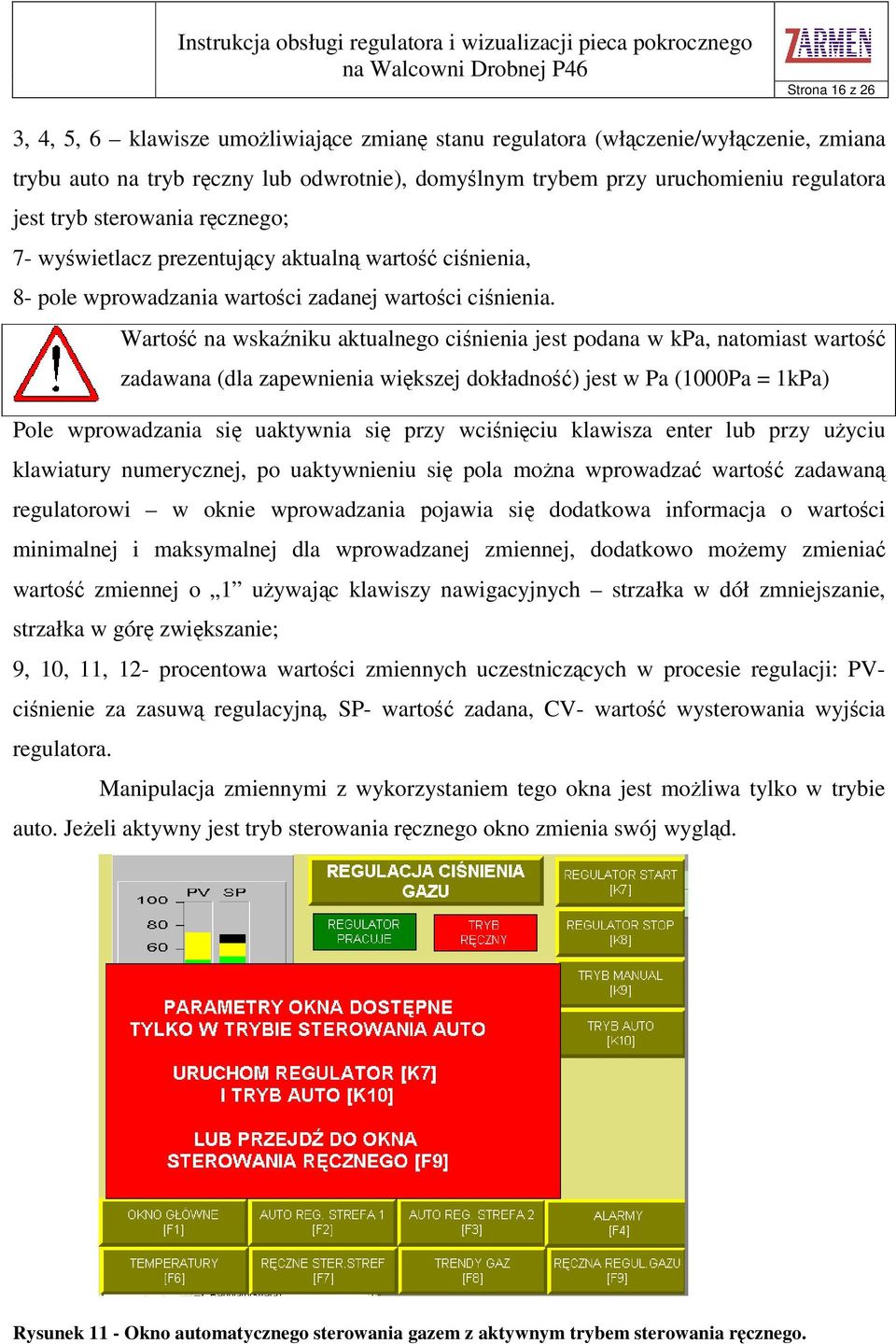

16 Strona 16 z 26 3, 4, 5, 6 klawisze umoliwiajce zmian stanu regulatora (włczenie/wyłczenie, zmiana trybu auto na tryb rczny lub odwrotnie), domylnym trybem przy uruchomieniu regulatora jest tryb sterowania rcznego; 7- wywietlacz prezentujcy aktualn warto cinienia, 8- pole wprowadzania wartoci zadanej wartoci cinienia. Warto na wskaniku aktualnego cinienia jest podana w kpa, natomiast warto zadawana (dla zapewnienia wikszej dokładno) jest w Pa (1000Pa = 1kPa) Pole wprowadzania si uaktywnia si przy wciniciu klawisza enter lub przy uyciu klawiatury numerycznej, po uaktywnieniu si pola mona wprowadza warto zadawan regulatorowi w oknie wprowadzania pojawia si dodatkowa informacja o wartoci minimalnej i maksymalnej dla wprowadzanej zmiennej, dodatkowo moemy zmienia warto zmiennej o 1 uywajc klawiszy nawigacyjnych strzałka w dół zmniejszanie, strzałka w gór zwikszanie; 9, 10, 11, 12- procentowa wartoci zmiennych uczestniczcych w procesie regulacji: PVcinienie za zasuw regulacyjn, SP- warto zadana, CV- warto wysterowania wyjcia regulatora. Manipulacja zmiennymi z wykorzystaniem tego okna jest moliwa tylko w trybie auto. Jeeli aktywny jest tryb sterowania rcznego okno zmienia swój wygld. Rysunek 11 - Okno automatycznego sterowania gazem z aktywnym trybem sterowania rcznego.

17 Strona 17 z Okno rcznej regulacji cinienia gazu. zakresie 0-100%. Okno rcznej regulacji gazu umoliwia operatorowi sterowanie cinieniem gazu w Rysunek 12 - Okno rcznego sterowania cinienia gazu. Rysunek 12 przedstawia okno rcznego sterowania gazu z aktywnymi elementami dajcymi operatorowi moliwo sterowania cinieniem za zasuw regulacyjn: 1, 2- kontrolki informujce o stanie regulatora oraz trybie pracy, 3- pole wprowadzania wartoci zadanej (0-100%) cinienia, pole wprowadzania si uaktywnia si przy wciniciu klawisza enter lub przy uyciu klawiatury numerycznej, po uaktywnieniu si pola mona wprowadza warto zadawan regulatorowi w oknie wprowadzania pojawia si dodatkowa informacja o wartoci minimalnej i maksymalnej dla wprowadzanej zmiennej, dodatkowo moemy zmienia warto zmiennej o 1 uywajc klawiszy nawigacyjnych strzałka w dół zmniejszanie, strzałka w gór zwikszanie;

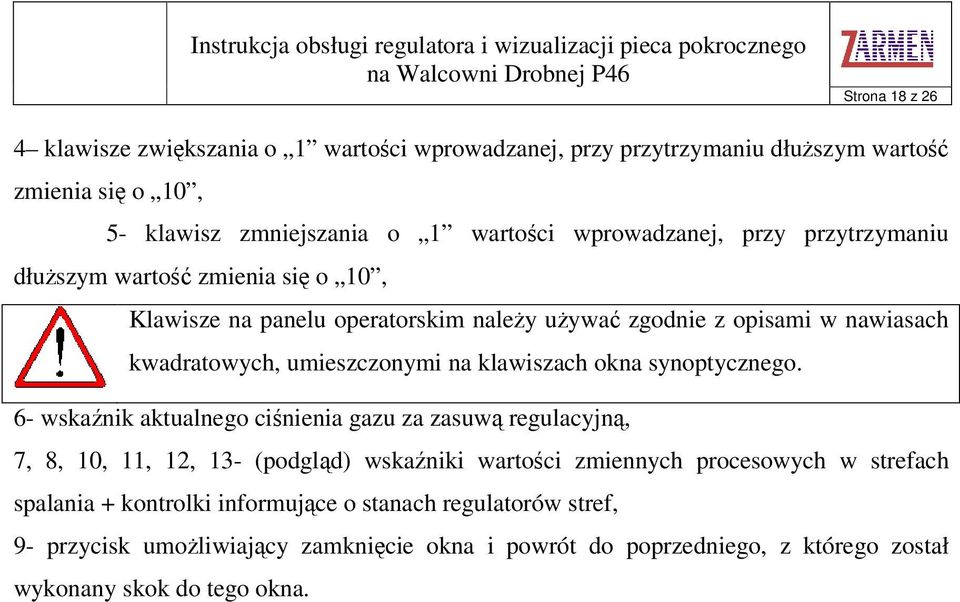

18 Strona 18 z 26 4 klawisze zwikszania o 1 wartoci wprowadzanej, przy przytrzymaniu dłuszym warto zmienia si o 10, 5- klawisz zmniejszania o 1 wartoci wprowadzanej, przy przytrzymaniu dłuszym warto zmienia si o 10, Klawisze na panelu operatorskim naley uywa zgodnie z opisami w nawiasach kwadratowych, umieszczonymi na klawiszach okna synoptycznego. 6- wskanik aktualnego cinienia gazu za zasuw regulacyjn, 7, 8, 10, 11, 12, 13- (podgld) wskaniki wartoci zmiennych procesowych w strefach spalania + kontrolki informujce o stanach regulatorów stref, 9- przycisk umoliwiajcy zamknicie okna i powrót do poprzedniego, z którego został wykonany skok do tego okna.

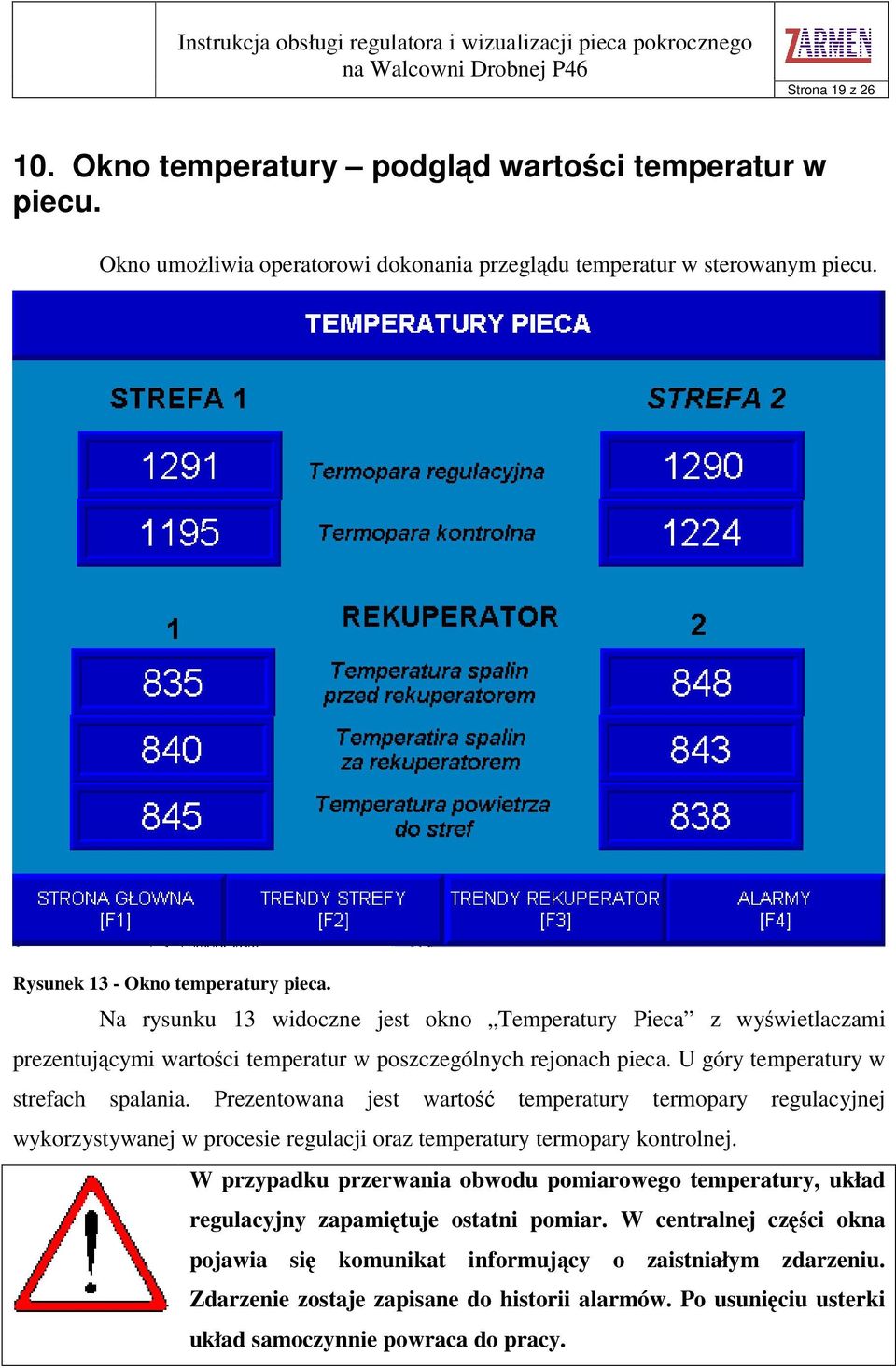

19 Strona 19 z Okno temperatury podgld wartoci temperatur w piecu. Okno umoliwia operatorowi dokonania przegldu temperatur w sterowanym piecu. Rysunek 13 - Okno temperatury pieca. Na rysunku 13 widoczne jest okno Temperatury Pieca z wywietlaczami prezentujcymi wartoci temperatur w poszczególnych rejonach pieca. U góry temperatury w strefach spalania. Prezentowana jest warto temperatury termopary regulacyjnej wykorzystywanej w procesie regulacji oraz temperatury termopary kontrolnej. W przypadku przerwania obwodu pomiarowego temperatury, układ regulacyjny zapamituje ostatni pomiar. W centralnej czci okna pojawia si komunikat informujcy o zaistniałym zdarzeniu. Zdarzenie zostaje zapisane do historii alarmów. Po usuniciu usterki układ samoczynnie powraca do pracy.

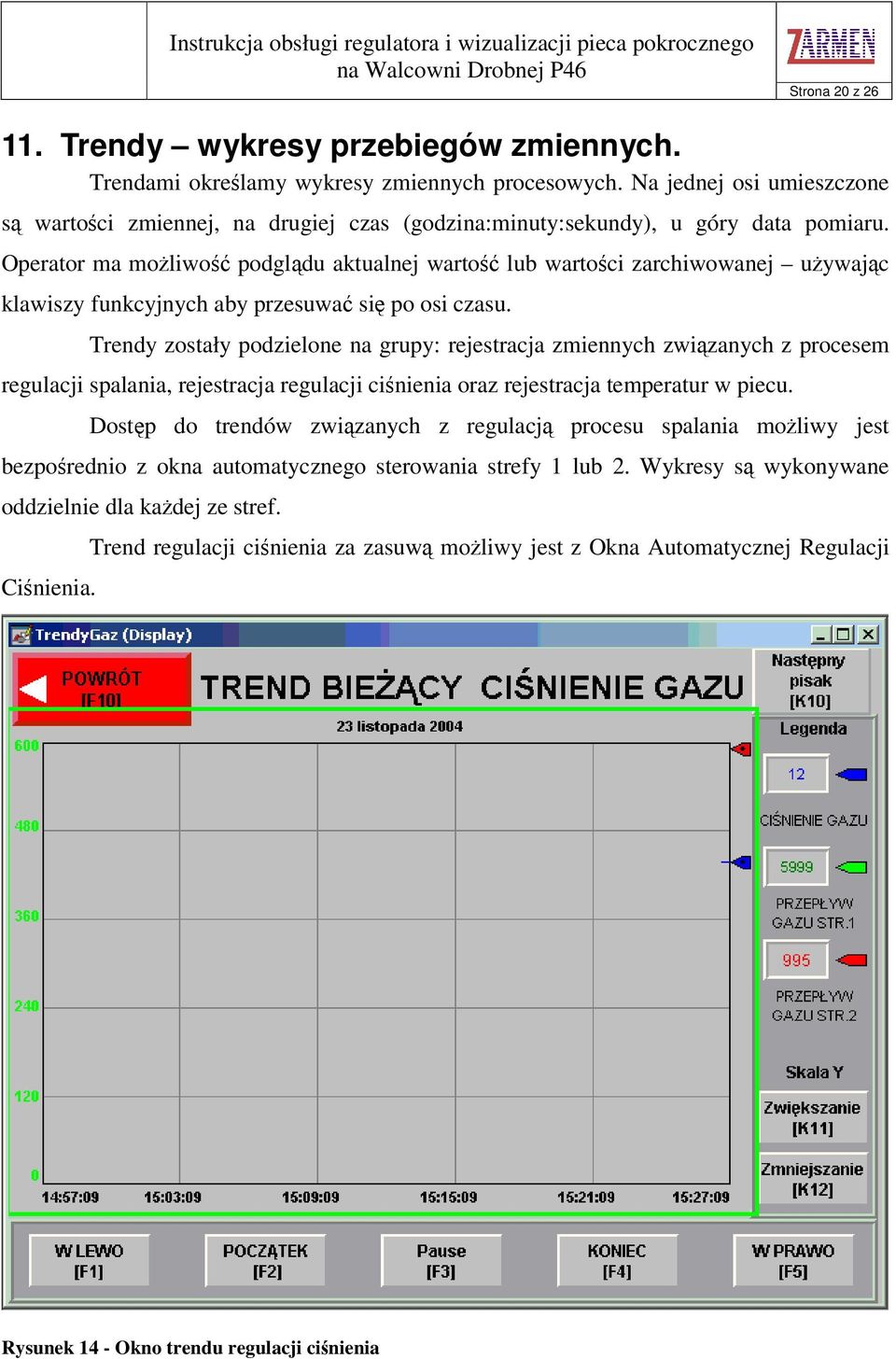

20 Strona 20 z Trendy wykresy przebiegów zmiennych. Trendami okrelamy wykresy zmiennych procesowych. Na jednej osi umieszczone s wartoci zmiennej, na drugiej czas (godzina:minuty:sekundy), u góry data pomiaru. Operator ma moliwo podgldu aktualnej warto lub wartoci zarchiwowanej uywajc klawiszy funkcyjnych aby przesuwa si po osi czasu. Trendy zostały podzielone na grupy: rejestracja zmiennych zwizanych z procesem regulacji spalania, rejestracja regulacji cinienia oraz rejestracja temperatur w piecu. Dostp do trendów zwizanych z regulacj procesu spalania moliwy jest bezporednio z okna automatycznego sterowania strefy 1 lub 2. Wykresy s wykonywane oddzielnie dla kadej ze stref. Cinienia. Trend regulacji cinienia za zasuw moliwy jest z Okna Automatycznej Regulacji Rysunek 14 - Okno trendu regulacji cinienia

21 Strona 21 z 26 Rysunek 14 prezentuje okno trendu cinienia gazu. Na przykładzie tego okna zostanie omówione korzystanie z innych okien trendów, poniewa maj identyczn konstrukcje. W dole okna znajduj si przyciski umoliwiajce poruszanie si operatorowi po osi czasu przegldanie danych historycznych. Klawisze na panelu operatorskim naley uywa zgodnie z opisami w nawiasach kwadratowych, umieszczonymi na klawiszach okna synoptycznego. Klawisze Zmniejszanie i Zwikszanie słu do zawania skali Y, umoliwia to operatorowi dokładniejsze przegldanie przebiegu rejestrowanej zmiennej. Przycisk Nastpny Pisak umoliwia przełczanie pomidzy skalami zmiennych (w przypadku gdy w jednym oknie wystpuj zmienne o rónych wartociach minimum i maksimum. W prawym górnym rogu umieszczona jest legenda, która pokazuje jaki kolor pisaka jest przypisanie do zmiennej. Ponadto pod kadym pisaniem umieszczony jest wywietlacz prezentujcy aktualn warto rejestrowanej zmiennej. Dostp do wykresów temperatur jest z Okna Temperatur. Aby operator miał moliwo wejcia do okna trendów musi uy jeden z przycisków umieszczonych w dole Okna Temperatur. Operator ma moliwo wejcia do trendów temperatur w strefach lub temperatur rekuperatora. Podział jest identyczny z tym jaki jest w oknie (podział wywietlaczy temperatury).

22 Strona 22 z Okna alarmów podgld aktywnych alarmów oraz dostp do historii alarmów. Okna alarmów informuj operatora urzdzenia o aktualnych stanach awaryjnych oraz umoliwiaj przegld historii ich pojawiania si. W programie dostpne s 3 typy okien: 1 okno pojawiajce si w sytuacji uaktywnienia si alarmu, wywietla słowny opis powstałej usterki (Rysunek 15), Rysunek 15 - Wyskakujce okno alarmów. Na czerwonym polu wywietlany jest komunikat opisujcy alarm. Po odczytaniu komunikatu operator powinien potwierdzi alarm i zamkn okno. Przy uruchamianiu urzdzenia, okno alarmów pojawia razem z oknem informacyjnym. Aby móc wej do programu naley potwierdzi wyskakujcy alarm. W oknie bdzie widoczny tylko jeden alarm, dlatego naley po wejciu do programu wej do Okna Alarmów (biecych). 2 Okno alarmów (biecych), okno jest dostpne z kadego miejsca programu po uyciu odpowiedniego klawisza funkcyjnego. W oknie prezentowane s tylko alarmy aktualnie aktywne. Na rysunku 16 przedstawiony jest wygld okna. Pierwsza kolumna Czas aktywnoci informuje o czasie aktywnoci alarmu. Licznik jest uruchamiany razem z pojawieniem si alarmu. Druga kolumna ON informuje o tym, e alarm jest aktywny. W trzeciej kolumnie jest prezentowany jest słowny opis alarmu.

23 Strona 23 z 26 Rysunek 16 - Okno alarmów aktywnych (biecych). Z tego okna operator ma dostp do 3 typu okna alarmów [F5] Historia Alarmów. Dostpne te s opcje potwierdzenia alarmów oraz wyzerowania liczników aktywnoci alarmu Reset Alarmów [F6]. Operator ma równie z moliwo wykorzystaniem odpowiednich klawiszy funkcyjnych poruszania si po oknie. Uycie klawisza [F10] zamyka okno i powoduje powrót do okna z którego zostało dokonane otwarcie tego okna. 3 Okno alarmów historycznych umoliwia operatorowi przegldanie wszystkich alarmów zarejestrowanych przez system alarmów. Do okna Historia Alarmów mona wej tylko przez okno alarmów biecy, uywajc zdefiniowanie klawisza Historia Alarmów [F5]

24 Strona 24 z 26 Rysunek 17 - Okno historii alarmów. Pierwsza kolumna okna informuje o czasie uruchomienia alarmu. W kolejnej drugiej kolumnie widoczna jest data potwierdzenia alarmu jeli alarm nie został potwierdzony pole w wierszu jest puste. W ostatniej kolumnie umieszczony jest opis alarmu. Z lewej strony znajduj si klawisze, które umoliwiaj potwierdzenie alarmów. Przycisk Wyczy Alarmy kasuje wszystkie alarmy z okna historii. Kolejna grupa klawiszy umoliwia poruszanie si po oknie historii alarmów pierwsze 2, skok na pocztek lub koniec listy; kolejne 2 szybkie przewijanie listy i ostatnie przechodzenie kolejnych linijek alarmów. Klawisz Sortowanie Alarmów umoliwia zmian sposobu prezentacji alarmów. Domylnie alarmy s sortowane według daty. Przy pomocy ostatniego przycisku [K12], operator zamyka okno alarmów historyczny i wraca do okna alarmów biecych.

25 Strona 25 z Okna komunikatów systemowych. W rónych sytuacjach mog pojawi okna komunikatów systemowych, które mog operatora informowa o niewłaciwych parametrach pracy panelu operatorskiego. Rysunek 18 - Okno komunikatu systemowego. Rysunek 19 - Okno komunikatu diagnostyki systemu. Rysunki 18 i 19 przedstawiaj okna systemowe. Ze wzgldu na to, e system operacyjny jest w wersji angielskiej, komunikaty równie bd w tym jzyku. W przypadku pojawienia si takiego komunikatu, najlepiej spisa go na kartk potwierdzi lub skasowa odpowiednim zdefiniowanym klawiszem, i powiadomi specjalist automatyka UR. Jednym ze zdarze, które moe wygenerowa taki komunikat moe by brak komunikacji pomidzy panelem a sterownikiem pieca objawia si to brakiem (przezroczystoci) niektórych elementów okien synoptycznych oraz pojawieniem si * zamiast cyfr na wywietlaczach.

26 Strona 26 z Spis rysunków Rysunek 1 - PanelView Plus widok ogólny...3 Rysunek 3 - Okno główne...6 Rysunek 4 - Okno automatycznej regulacji strefy Rysunek 5 - Menu wyboru trybu pracy regulatora...9 Rysunek 6 - Okno regulacji strefy w trybie auto niedostpne...10 Rysunek 7 - Okno sterowania rcznego strefami grzania Rysunek 8 - Menu włcz/wyłcz kaskade...13 Rysunek 9 - Okno sterowania rcznego po uaktywnieniu kaskady...13 Rysunek 10 - Okno automatycznej regulacji cinienia gazu Rysunek 11 - Okno automatycznego sterowania gazem z aktywnym trybem sterowania rcznego Rysunek 12 - Okno rcznego sterowania cinienia gazu...17 Rysunek 13 - Okno temperatury pieca Rysunek 14 - Okno trendu regulacji cinienia...20 Rysunek 15 - Wyskakujce okno alarmów...22 Rysunek 16 - Okno alarmów aktywnych (biecych)...23 Rysunek 17 - Okno historii alarmów...24 Rysunek 18 - Okno komunikatu systemowego...25 Rysunek 19 - Okno komunikatu diagnostyki systemu....25
