1 INSTRUKCJA OBSŁUGI REGULATOR TEMPERATURY TPC NA DANE TECHNICZNE. 1 wejście pomiaru temperatury (czujnik temperatury NTC R25=5k, 6x30mm, przewód 2m) 1 wejście sygnałowe dwustanowe (styk zwierny) 1 wyjście przekaźnikowe (chłodzenie/grzanie o obciążalności 8 A) Tryby pracy: chłodzenie lub grzanie Zakres pomiaru temperatur: -50 C ~ +150 C Zakres temperatury otoczenia: -10 C ~ +50 C, wilgotność <85% Dokładność pomiaru temperatury: ±0,5% zakresu pomiarowego Rozdzielczość wskazań i nastawy temperatury: 0,1 C Regulacja ON/OFF (załącz/wyłącz) z ustawialną histerezą w zakresie 0,1-20,0 C Zasilanie: 230V AC ± 10% Wymiary regulatora: 76 x 35 x 77mm 2. PANEL. Regulator wyposażony jest w 4 cyfrowy wyświetlacz LED (cyfry są 11 mm wysokości), wyświetla również znaki graficzne.

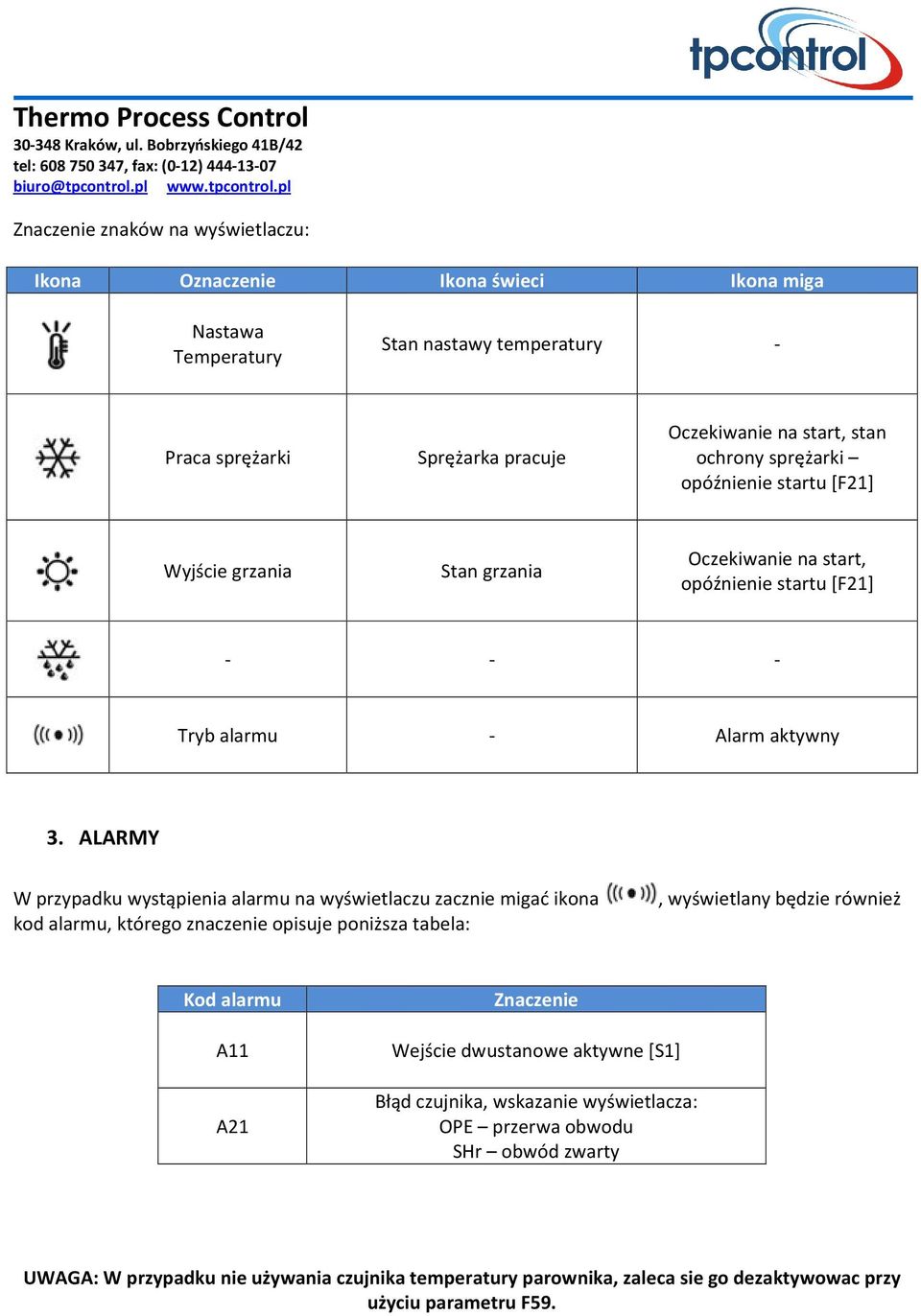

2 Znaczenie znaków na wyświetlaczu: Ikona Oznaczenie Ikona świeci Ikona miga Nastawa Temperatury Stan nastawy temperatury - Praca sprężarki Sprężarka pracuje Oczekiwanie na start, stan ochrony sprężarki opóźnienie startu [F21] Wyjście grzania Stan grzania Oczekiwanie na start, opóźnienie startu [F21] Tryb alarmu - Alarm aktywny 3. ALARMY W przypadku wystąpienia alarmu na wyświetlaczu zacznie migać ikona kod alarmu, którego znaczenie opisuje poniższa tabela:, wyświetlany będzie również Kod alarmu A11 A21 Znaczenie Wejście dwustanowe aktywne [S1] Błąd czujnika, wskazanie wyświetlacza: OPE przerwa obwodu SHr obwód zwarty UWAGA: W przypadku nie używania czujnika temperatury parownika, zaleca sie go dezaktywowac przy użyciu parametru F59.

3 4. NASTAWA TEMPERATURY. Po przytrzymaniu przez 2 sekundy przycisku regulator przejdzie do trybu nastawy temperatury zadanej, zapali sie ikona. Przyciskami oraz można zmieniać nastawę z dokładnością do 0,1 C. + 0,1 C - 0,1 C Naciśnięcie i przytrzymanie przycisku lub powyżej 0,5 sekundy powoduje przyspieszenie zmiany nastawy temperatury. Aby zatwierdzić ustawioną temperaturę, należy nacisnąć przycisk,zgaśnie wtedy ikona. Zakres nastawy temperatur można ograniczyć parametrami [F13] i [F14]. Aby wyjść z trybu nastawy temperatury bez zapisu nowej wartości, należy nacisnąć przycisk. 5. ZMIANA PARAMETRÓW REGULATORA. Aby przejść do menu konfiguracji parametrów regulatora, należy wcisnąć i przytrzymać przez 5 sekund klawisz do momentu pojawienia sie na wyświetlaczu napisu F11, jeżeli regulator ma aktywowany wymóg podania hasła dostępu do menu, na wyświetlaczu pojawi sie PAS. Należy wtedy wprowadzić hasło za pomocą przycisków lub oraz potwierdzić je klawiszem. Następnie przyciskami lub wybrać parametr do edycji (lista parametrów w tabeli w dalszej części instrukcji obsługi) i zaakceptować wybór przyciskiem. Przyciskami lub ustawić zadaną wartość wybranego parametru, zaakceptować ustawienie klawiszem lub anulować ustawienia naciskając. Regulator przejdzie do trybu konfiguracji wracając do listy wyboru parametru, można kontynuować konfigurację, lub zakończyć programowanie przyciskiem lub poprzez wybranie komendy End i naciśnięcie. Zakończyć tryb konfiguracji parametrów można również poprzez nie naciskanie żadnego z przycisków przez 30 sekund, w tym wypadku regulator zapisze wprowadzone zmiany i przejdzie do ekranu wyświetlania temperatury.

4 6. TABELA PARAMETRÓW. Grupa Kod Nazwa parametru Zakres Ustawienie domyślne Jednostka Opis F11 Nastawa Ustawienie zadanej temperatury, zakres jest F13 - F14 0,0 C / F temperatury ograniczony parametrami F13 i F14 F12 Histereza 0,1 20 1,0 C / F Ustawienie histerezy F13 Temperatura maksymalna ,0 C / F Temperatura F14 F19 F21 Temperatura minimalna Korekta czujnika temperatury komory Czas postoju sprężarki ,0 C / F -20,0 20,0 0,0 C / F ,0 minuty Regulator pracuje według algorytmu: F14 < F11 < F13. Parametrem F13 określa się temperaturę maksymalną, jaką może wprowadzić użytkownik, natomiast F14 temperaturę minimalną. Korekta czujnika komory w stosunku do wartości mierzonej. Parametr oznacza czas postoju sprężarki oraz opóźnienie startu sprężarki po podaniu zasilania. Funkcja ta zabezpiecza sprężarkę przed zbyt częstym jej uruchamianiem w sytuacji częstego włączania i wyłączania zasilania elektrycznego (sytuacja awaryjna). Sprężarka F29 Tryb pracy COOL/HEAT COOL - COOL= chłodzenie, HEAT = grzanie Wejście zewnętrzneg o alarmu S1 Inne F50 F80 Wejście zewnętrznego alarmu S1 Hasło dostępu OFF, OFF - F81 Jednostka temperatury C / F C - F98 Zarezerwowany : wyłączone 1: zawsze rozwarty 2: zawsze rozwarty + podtrzymanie alarmu 3: zawsze zwarty 4: zawsze zwarty + podtrzymanie alarmu OFF: brak hasła dostępu do menu konfiguracyjnego, 0000: kasowanie hasła dostępu C: skala Celsjusza F: skala Fahrenheita F99 Test regulatora Przed przeprowadzeniem testu regulatora należy odłączyć urządzenia podłączone do regulatora! End Wyjście

5 7. KONTROLA TEMPERATURY. Regulator może pracować w dwóch trybach kontroli temperatury: chłodzenie lub grzanie [F29]. Utrzymuje on zadaną temperaturę ([F11] Nastawa temperatury ) z zadaną histerezą [F12] poprzez wyjście przekaźnikowe. Pomiar temperatury odbywa sie poprzez czujnik temperatury powietrza oznaczonego na schemacie jako T1. W trybie COOL (chłodzenie) regulator załącza wyjście przekaźnikowe sprężarki, gdy temperatura z czujnika temperatury komory przekracza temperaturę zadana + histereza [F11+F12], a wyłącza je, gdy temperatura z czujnika komory jest niższa od temperatury zadanej histereza [F11-F12]. W trybie HEAT (grzanie) regulator załącza wyjście przekaźnikowe sprężarki, gdy temperatura z czujnika temperatury komory jest niższa od temperatury zadanej - histereza [F11-F12], a wyłącza je, gdy temperatura z czujnika komory jest wyższa od temperatury zadanej + histereza [F11+F12]. 8. HASŁO DOSTEPU. W celu zabezpieczenia regulatora przed zmianą parametrów konfiguracyjnych przez osoby nieupoważnione, można zaprogramować hasło dostępu [F80]. Po zaprogramowania hasła dostępu użytkownik będzie musiał podawać je za każdym razem po wejściu do menu konfiguracyjnego (przytrzymanie 5 sekund przycisku ). Jeżeli użytkownik nie będzie korzystać z hasła dostępu, należy parametr F80 ustawić na OFF. Ustawione hasło należy zapamiętać, gdyż bez niego nie ma możliwości wejścia do menu konfiguracyjnego. 9. WEJSCIE DWUSTANOWE S1. Sterownik posiada wejście zabezpieczające S1, mogące służyć do deaktywacji pracy regulatora i kontrolowanych przez niego urządzeń chłodniczych lub grzewczych, np. w przypadku pożaru (wykorzystywany styk z centralki przeciwpożarowej) lub gdy w pomieszczeniu nie przebywają ludzie (wykorzystywany styk z czujki ruchu). Istnieje możliwość zaprogramowania rodzaju styku wyzwalającego (zwierny lub rozwierny), funkcję tę programuje się poprzez parametr F50. Gdy wejście S1 zostanie aktywowane (zwarcie lub rozwarcie styku), wyświetlacz wskazuje kod alarmu A11, a wyjścia przekaźnikowe sterownika zostają wyłączone. Ponowne uruchomienie wyjść następuje po zmianie styku na wejściu S1 do stanu sprzed aktywacji alarmu (rozwarcie lub zwarcie styku) oraz restarcie sterownika (parametr F50).

6 10. SCHEMAT PODŁACZENIOWY REGULATORA TPC NA MONTAŻ. Regulator TPC NA 20 ma wymiary 76 x 35mm i przystosowany jest do montażu tablicowego w otworze o wymiarach 71 x 29mm, za pomocą uchwytów montażowych, będących w komplecie z regulatorem. Maksymalna grubość tablicy nie może przekroczyć 20mm.
