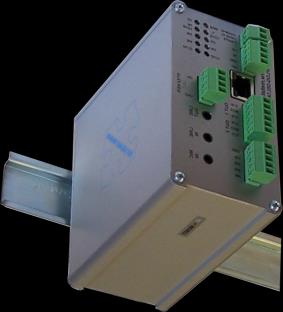

1 IPLOG Jednostki monitorujące IPLOG-DELTA-VOIP AUDIO Transmisja audio przez LAN Redukcja echa LAN Zbieranie danych / kontrola IO przez SNMP.v2/v3 Sterowanie kamerami IP przez HTTP / ONVIF Obsługa Modbus TCP 32x IP Watchdog do monitorowania urządzeń IP RS485 Możliwość podłączenia modułów MIOS oraz IO Możliwość tworzenia serwer portów TCP Obsługa komunikacji multicast Obsługa Modbus RTU 4x wejścia cyfrowe / alarmowe 2x programowalne wyjście przekaźnikowe Menedżer zdarzeń z obsługą: klienta HTTP/ONVIF, i, IP Watchdogów, zdarzeń ETH, TCP, MIOS BUS, DIO, pętli alarmowych... Temperatura pracy od do +70 C Porty Montaż na płaskiej powierzchni NAZWA KOD ZASILANIE Montaż na DIN35 IPLOG-DELTA-VoIP VDC / VAC * * Dla wyjścia SPEAKER OUT należy użyć zasilania od 16 do 60 VDC NAZWA LAN MIC IN LINE-IN LINE-OUT SPEAKER OUT INPUTS RELAY OUTPUT 5V IPLOG-DELTA-VOIP Zastosowanie IPLOG-DELTA-VOIP AUDIO Chłodzenie El.zamek Światło Pompa wody 2x Programowalny przekaźnik Bezpieczeństwo & automatyka SNMP HTTP / ONVIF RS485 MIOS Modbus SMTP 4x wejście cyfrowe / alarmowe PIR Kontaktron DI / AI DO / AO C % H 2 O Bezpieczeństwo & automatyka 1/14

2 IPLOG Jednostki monitorujące IPLOG-DELTA-VOIP Parametry techniczne Parametr Wartość Jednostka Uwagi Zarządzanie Aplikacja SIMULand.v4 Win XP, 7, 8, 8.1, i 64 bit PORTY: LAN Ilość 1 Obsługiwane formaty Złącze 10BaseT, 100BaseTx RJ45 Zabezpieczenie przeciwprzepięciowe 600 W 10/1000 μs Audio Audio-wejście MIC oraz LINE IN 0dBm Max dbm Audio-wyjście LIN E OUT 0dBm, wzmacniacz klasa D / 0W Max. + 8 dbm Regulacja wzmocnienia Wejście: min. +/ 0 db Wyjście 0 db Kodeki G.711 A-law, G.711 u-law, G.722, IMA_ADPC, PCM RS485 / Modbus Ilość 1 Prędkość Max. 57,6 kbps na żądanie 115,2 kbps Zabezpieczenie przeciwprzepięciowe 600 W 10/1000 μs Wejścia cyfrowe Ilość 4 Tryb Cyfrowy - NC / NO Analogowy 0-30k dla pętli parametrycznych Wyjście przekaźnikowe Typ Zestyk przełączny Maksymalne obciążenie 62,5VA (30W) / 1A / 60V obciążenie rezystancyjne Zasilanie Napięcie / VDC/AC VDC dla SPEAKER OUT Pobór Max. 2 W Zabezpieczenie przeciwprzepięciowe 600 W 10/1000 μs Środowisko Temperatura pracy C temperatura otoczenia Temperatura przechowywania C Wilgotność Max. 95 % niekon densująca Mechanika Wymiary patrz rysunki Waga 0,26 kg Certyfikacja CE Producent zastrzega sobie prawo do zmiany parametrów technicznych bez wcześniejszego poinformowania. 2/14

3 IPLOG Jednostki monitorujące IPLOG-DELTA-VOIP Wymiary IPLOG-DELTA-VoIP Wersja: Serie testowe Serie produkcyjne 3/14

4 IPLOG Jednostki monitorujące IPLOG-DELTA-VOIP Przesyłanie sygnału audio w trybie multicast Moduły VOIP wyposażone są w narzędzia do strumieniowania sygnału audio G711 / G722 / PCM przez LAN. Dla ustawienia komunikacji wystarczy wybrać kodek i adresy dla komunikacji multicast. LAN & Gdy zwiększamy liczbę odbiorców podczas komunkacji multicast, obciążenie sieci nie wzrasta. & Multicast rozchodzi się we wszystkich kierunkach. Dla prawidłowego trasowania zalecamy stosowanie urządzeń sieciowych z możliwością aktywowania protokołu IGMP, np. switche LAN-RING. Ustawienia i parametry kodeka Tryb: Odtwarzacz - wysyłanie strumieni Rejestrator - odbieranie strumieni Odtwarzacz & Rejestrator full duplex przez LAN Kodek: Wybór kodeka G.711 A-law, G.711 µ-law, G.722, IMA ADPCM, PCM Próbkowanie: 8, 12, 16 or 24 khz. Głośność [%]: Poziom głośności od 0 do 100 na LINE OUT i SPEAKER OUT. Wzmocnienie wejściowe [%]: Poziom wzmocnienia od 0 do 6400, dla wejść LINE IN i MIC IN. 0 = tryb automatycznej regulacji wzmocnienia AGC Maks. wzmocnienie wejściowe w trybie AGC [%]: od 0 do Maksymalny poziom automatycznego wzmocnienia na sygnale wejściowym LINE IN i MIC IN. Ma zastosowanie tylko, gdy wzmocnienie wejściowe ustawione na 0. Poziom wejściowy: MIC - czułość wejściowa ustawiona jest dla mikrofonu elektretowego. LINE - czułość wejściowa ustawiona dla wejścia liniowego. Redukcja echa: Eliminowanie echa. & W celu zmiany ustawień zalecamy konfigurowanie jednostek IPLOG osobno. Zmiana kodeka i częstotliwości próbkowania na urządzeniu wysyłającym, może przytłoczyć inne jednostki IPLOG, które ten strumień odbierają. 4/14

5 IPLOG Jednostki monitorujące IPLOG-DELTA-VOIP Wejścia i wyjścia audio LINE IN WEJŚCIE STEREO (poziom liniowy). MIC IN WEJŚCIE MONO (odpowiednie dla mikrofonów elektretowych). Dla mikrofonów stereo, jack musi być wpięty do lewego kanału. Patrz ilustracja obok. LINE OUT Wyjście liniowe stereo. Speaker out Wyjście mono do podłączenia głośnika, maks.20w. Stereo jack 3,5mm Ekran R L Ustawienia kanału audio Stereo (wspólne wzmocnienie) Rejestrator: Oba kanały mają wspólne automatyczne wzmocnienie. Odtwarzacz: Odtwarzanie dźwięku z obu kanałów wejściowych. Dual (oddzielne wzmocnienie) Rejestrator: Każdy kanał ma niezależne wzmocnienie. Odtwarzacz: Odtwarzanie dźwięku z obu kanałów wejściowych. Prawy Rejestrator: Transmitowane jest wejście tylko z prawego kanału. Odtwarzacz: Odtwarzanie dźwięku mono na obu wyjściach. Mono (mieszane) Rejestrator: Wejścia z lewego i prawego kanału są mieszane. Odtwarzacz: Odtwarzanie dźwięku mono na obu wyjściach. Lewy Rejestrator: Transmitowane jest wejście tylko z lewego kanału. Połączenie dla MIC-IN. Odtwarzacz: Odtwarzanie dźwięku mono na obu wyjściach. Tabela kodeków Kodek Duplex Sample bits Sample rate [khz] Kanały Bitrate [kbit/s] G.711 A-Law Full 8 8 / 12 / 16 / / 96 / 128 / 192 Full 8 8 / 12 / 16 / / 192 / 256 / 384 G.711 µ-law Full 8 8 / 12 / 16 / / 96 / 128 / 192 Full 8 8 / 12 / 16 / / 192 / 256 / 384 G.722 Full 4 8 / 12 / 16 / / 48 / 64 / 96 Full 4 8 / 12 / / 96 / 128 Simplex IM A_ADPCM Full 4 8 / 12 / 16 / / 48 / 64 / 96 Full 4 8 / 12 / 16 / / 96 / 128 / 192 PCM Full 16 8 / 12 / 16 / / 192 / 256 / 384 Full 16 8 / / 384 Simplex / / 768 5/14

6 Podstawowe Zalety Systemu LAN-RING Menedżer Zdarzeń wielofunkcyjność Głównym celem Menedżera zdarzeń jest wykorzystanie efektu synergii ustawień, zwiększenie wartości użytkowej systemu jako całości. Kamery nie pozostają już bierne w zaprogramowanej pozycji, podczas gdy czujniki wykryją ruch, pożar, otwarcie drzwi, itp., lecz automatycznie kierują się tam gdzie wystąpił problem. Dalsze przykłady automatycznych działań: Otwarcie kontaktronu lub zmiana stanu czujki PIR (ruch, sabotaż, antymasking, awaria...) aktywuje wysłanie polecenia HTTP / CGI do kamery, aby obróciła się w kierunku zadanego PRESETU, uruchomiła PATTERN itd. Wysłane synchronicznie trapy do softwaru VMS informują operatora... IP Watchdog automatycznie monitoruje dostępność urządzeń IP poprzez zapytania ARP. Jeśli urządzenie nie odpowiada, IPLOG może automatycznie wysłać SNMP trap, zamknąć lub otworzyć lokalny/zdalny przekaźnik, wysłać , wysłać polecenie HTTP / CGI itp. Jeśli podłączony czujnik zmierzy temperaturę, wilgotność lub poziom płynu wykraczające poza określony zakres, Menedżer zdarzeń automatycznie wykona ustalone działania, np. włączy/wyłączy ogrzewanie, wentylację, klimatyzację, wyśle SNMP trap, itp. Aplikacje IPLOG-APP rozszerzają podstawowy zestaw narzędzi Event managementu o obsługę: - systemów perymetrycznych - NVR - zbieranie danych z liczników energii elektrycznej/ gazu/ wody. Więcej na. LOST VIDEO Dostępne wejścia i wyjścia Menedżer zdarzeń Unikalny zestaw narzędzi w menu ROZSZERZENIE przełączników LAN-RING oraz jednostek kontroli IPLOG umożliwia ustawienie wielu automatycznych działań, niezależnych od zewnętrznego oprogramowania. Do ich ustawień dostępny jest szeroki zakres wejść i wyjść, które w przyszłości jeszcze rozszerzymy w oparciu o sugestie życzenia klientów. Magistrala RS485 MIOS MODBUS Zdarzenia ETHERNET Zdarzenia TCP z kamer IP SNMP Wejścia cyfrowe Audio IN Pętle alarmowe Zaawansowane IP Watchdogi Stan ringu optycznego i inne zmienne wewnętrzne Aplikacje IPLOG-APP: NVR Geutebrück, MBUS, Peridect, Zamel, V-Alert... EVENT MANAGEMENT Magistrala RS485 MIOS MODBUS Zdarzenia ETHERNET SNMP SMS Wyjścia cyfrowe/przekaźnikowe Audio OUT Restart PoE HTTP i ONVIF do ster. kamerami Aplikacje IPLOG-APP: NVR Geutebrück, MBUS, Peridect, Zamel, V-Alert... LEGENDA: dostępne niedostępne Szczegółowe informacje o obsłudze poszczególnych wejść i wyjść dostępne na 6/14

7 Podstawowe Zalety Systemu LAN-RING Klient HTTP/ONVIF dla sterowania kamerami Menedżer zdarzeń Switche LAN-RING mogą sterować kamerami za pomocą poleceń HTTP lub ONVIF. Podstawowe ograniczenia klienta HTTP/ONVIF: switch może sterować 8 kamerami umieszczonymi w obrębie tej samej sieci LAN o jednakowym zakresie adresów IP, maksymalna długość polecenia HTTP to 128B (metody HTTP PUT oraz HTTP GET), typ poleceń (ustaw do PRESETU, uruchom PATTERN, wyświetl TEKST jest ograniczony jedynie przez SDK producenta kamer, Klient ONVIF obsługuje tylko polecenia służące do sterowania kamerą do ustalonej pozycji (PRESET). & Zaletą tego rozwiązania jest szybka reakcja mierzona w ms w porównaniu do setek ms podczas sterowania kamerami z serwerów. Sterowanie kamerami ze switchów może pomóc w wykryciu intruza bez interwencji operatora i przy mniejszej liczbie kamer. Ustawienie jest bardzo proste i składa się z trzech kroków: 1. W menu Extension/CAM/Basic 2. Do menu Rozszerzenie/CAM/Polecenia użytkownika ustaw adres IP i informacje skopiuj wymagane polecenia HTTP. Dla poleceń presetu logowania sterowanej kamery. AXIS, ten krok można pominąć. Polecenia AXIS są przechowywane bezpośrednio w pamięci naszych urządzeń. 3. W menu Rozszerzenie/ZDARZENIA ustaw wymagane działania. Jeśli IN2 jest w stanie Alarm, polecenie HTTP GET Nr 3 jest wysłane do CAMERA 3. Jeśli IP Watchodg 3 wykryje rozłączone urządzenie, polecenie HTTP GET Nr 6 jest wysłane do CAMERA 4. Jeśli cyfrowe wejście IN1 jest otwarte, polecenie HTTP PUT Nr 7 jest wysłane do CAMERA 8. Typowe zastosowania: Kamera autom. obraca się w kierunku drzwi podczas otwarcia kontaktronu, gdy czujka PIR wykryje ruch, itp. W przypadku kradzieży kamery lub routera, inna kamera automatycznie obraca się do presetu lub uruchamia pattern w celu wychwycenia intruza. Switch/IPLOG autom. przełącza kamerę w tryb DAY/NIGHT w oparciu o czujnik światła zewn. Wyjście przekaźnikowe kamery termowizyjnej wykrywa ruch. Switch/IPLOG automatycznie obraca kamerę w pole widzenia kamery termowizyjnej. 7/14

8 Podstawowe Zalety Systemu LAN-RING Menedżer zdarzeń Aktualny firmware switchów LAN-RING, konwerterów minilan oraz Ustawienie serwera jednostek IPLOG umożliwia wysyłanie i przez serwer SMTP. Istnieją dwa sposoby wysyłania i: A) Podczas generowania każdego dozwolonego trapu jest wysyłany do jednego adresu oznaczonego jako Logger. Komunikat zawiera czas, trap OID, wartość oraz indeks. Funkcja ta nosi nazwę SMTP Logger i może być stosowana do rejestrowania SNMP trapów w postaci i. Nie są one, w przeciwieństwie do portów SNMP, blokowane przez zapory. Przykład wysyłania OID Aktywacja loggera B) Wysyłanie a może być także ustawione jako automatyczne działanie w menu ZDARZENIA. może być wysłany do 5 adresów. Wysyłanie każdego fragmentu informacji ustawiane jest osobno dla każdego adresu. Każda osoba otrzyma w ten sposób tylko e przeznaczone dla niej, nie zawracając sobie głowy zbędnymi informacjami. Temat jest generowany jako "Adres IP typ urządzenia opis". Treść jest generowana jako np. "data czas Cyfr. wejście IN1 zamknięte". Przykład wysyłania a na aktywację IN1 Ustawienie adresu Przykład wysyłania a z IP Watchdog 1 Przykład zdarzenia gdy urządzenie nr 7 zostanie rozłączone, do odbiorcy będzie wysłany nr 4 8/14

9 Podstawowe Zalety Systemu LAN-RING Zaawansowane IP Watchdogi Menedżer zdarzeń Jedną z głównych cech naszych Przykład zdarzenia gdy urządzenie nr 3 zostanie rozłączone, urządzeń są IP WatchdogI, które nie aktywowany będzie przekaźnik nr 1 tylko monitorują dostępność urządzeń IP, ale są również w stanie wykonać szereg automatycznych działań w przypadku wykrycia problemu. Protokół ARP jest stosowany do monitorowania dostępności urządzeń IP, i umożliwia ich stosowanie również dla urządzeń z zablokowanym protokołem ICMP (ping). W małej obudowie BOX i switchach 10" jest 8 IP Watchdogów, w switchach 19" - 16 IP Watchdogów, a w jednostkach IPLOG - aż 32. & IP watchdog może: wysłać / SNMP trap, wysłać polecenie HTTP/ONVIF, włączyć / wyłączyć port ethernetowy, sterować lokalnym / zdalnym przekaźnikiem. Zdarzenia Ethernetowe Menedżer zdarzeń Całkowicie nowa koncepcja Menedżera Zdarzeń pozwala ustawić zdarzenia pomiędzy urządzeniami. Wystarczy wybrać urządzenie wejściowe i jego wejście, następnie w tym samym menu urządzenie wyjściowe i jego wyjście. & Wyjściem może być: cyfrowe lub analogowe wyjście na urządzeniach METEL dostępnych w sieci, cyfrowe lub analogowe wyjście na urządzeniach METEL dostępnych w sieci. Zdarzenia TCP Przykład zdarzenia w przypadku stanu SABOTAGE na IN1, zdalny przekaźnik jest aktywowany Nowoczesne kamery IP, w przypadku wykrycia ruchu, hałasu, itp. umożliwiają wysyłanie zdarzeń TCP, które mogą być kolejnymi wejściami Menedżera zdarzeń METEL. Menu kamery IP AXIS Menu TCP w SIMULand.v4 9/14

10 Podstawowe Zalety Systemu LAN-RING Cyfrowe wejścia i wyjścia Menedżer zdarzeń Wejścia i wyjścia cyfrowe umożliwiają przesyłanie dwustanowej informacji w trybach: CLOSE jeśli wejście jest włączone (zamknięte), zostanie wykonane zdefiniowane zdarzenie. Typowe zastosowanie przycisk START aktywujący impuls na wyjściu przekaźnika do otwarcia bramy. OPEN jeśli wejście jest rozłączone (otwarte), zostanie wykonane zdefiniowane zdarzenie. Typowe zastosowanie ustawienie trybu OPEN dla kontaktronu. Gdy drzwi się otwierają, urządzenie wysyła polecenia HTTP/ONVIF do kierowania kamerą na preset, wyświetla tekst, itp. CHANGE informacje o stanie są wysyłane w przypadku zmian na wejściu. DIRECT stan wejścia jest okresowo kopiowany na ustawione wyjście. Ten tryb jest zwykle stosowany do przesyłania stanu wejścia bezpośrednio do wyjść przekaźnikowych. Stan wejścia cyfrowego może być przesyłany do wyjść lokalnych lub, za pomocą opcji ETH, do wyjść zdalnych urządzeń. Przykład zdarzenia Tryby wyjściowe: aktywuje wybrane wyjście, deaktywuje wybrane wyjście, kopiuje stan z wejścia na wyjście, jak wyżej z negacją, załącza wyjście niezależnie od innych wejść, wyłącza wyjście niezależnie od innych wejść, przepisuje wyjście niezależnie od innych wej., jak wyżej z negacją, aktywuje wybrane wyjście na określony czas, deaktywuje wybrane wyj. na określony czas. Przykład ustawienia pętli parametrycznej Zbalansowane pętle alarmowe Cyfrowe wejścia switchów i jednostek IPLOG mogą być przełączane do trybu ALARM obsługującego pętle zbalansowane stosowane w systemach alarmowych. Są to w zasadzie wejścia analogowe o zmiennej rezystancji połączonej pętli w zakresie. k Sposób balansowania pętli i rezystancji odpowiadającej odrębnym stanom można łatwo ustawić w aplikacji SIMULand. Przykłady: Podwójnie zbalansowana strefa z sygnalizacją awarii 1k0 3k0 ALARM TAMPER AWARIA 1k0 Podwójnie zbalansowana strefa z sygnalizacją awarii i maskingu 1k0 3k0 12k & Czerwona czcionka w menu oznacza, że ustawienia nie zostały zapisane do urządzenia. 10/14 ALARM AWARIA ANTIMASK. SABOTAŻ 1k0

11 Podstawowe Zalety Systemu LAN-RING Magistrala RS485 MIOS Menedżer zdarzeń Wszystkie wejścia i wyjścia urządzeń podłączonych do magistrali MIOS mogą być wykorzystane w Menedżerze zdarzeń do ustawiania automatycznych działań. & Główne zalety magistrali MIOS: automatyczna Plug & Play detekcja typu urządzenia i przypisanie adresu (1-16), wszystkie wejścia i wyjścia MIOS mogą być monitorowane sterowane przez protokoły SNMP.v2 /v3, MIOS obsługuje analogowe wejścia, wyjścia i czujniki do pomiaru wartości analogowych, urządzenia MIOS mogą być aktualizowane przez ethernet, długość magistrali do 1000m. Podłączenie innych systemów przez porty RSxxx Przykład zdarzenia zdalny przekaźnik jest aktywowany, gdy wystąpi krytyczna temperatura wszechstronność Switche LAN-RING i jednostki IPLOG oferują różne tryby pracy dla połączenia z innymi systemami: RS485 tryb dla wszystkich systemów ze standardami komunikacjyjnymi RS 8, R i RS. Stosowany jest zwykle w systemach automatyki (MODBUS TCP/RTU) oraz w systemach alarmowych z wymogami szybkiego reagowania. Lista testowanych systemów dostępna jest na. Niektóre systemy wymagają, oprócz bardzo małych opóźnień ( - ms/9. kbps), także innych specjalnych warunków dla transmisji. Dlatego do ustawień portu RS dodane zostały następujące tryby: Dominus do podłączenia magistrali RS485 systemu alarmowego Dominus. Galaxy do podłączenia magistrali RS485 systemu alarmowego Galaxy. SPC** do podłączenia magistrali RS485 systemu alarmowego SPC (Siemens). Cias do podłączenia magistrali RS485 barier mikrofalowych producenta Cias. Peridect do podłączenia magistrali RS232 systemu ochrony obwodowej Peridect. & Podczas transmisji danych systemów alarmowych projektowanych wg. EN obowiązują następujące zasady: wszystkie ramki są oznaczone nagłówkami VLAN wg. IEEE 802.1Q, wszystkie podłączone systemy mają określoną przepustowość (ochrona przed atakami DDoS), dane systemu alarmowego mają bity QoS ustawione z najwyższym priorytetem, aktywność wszystkich portów w systemie transmisji może być monitorowana przez protokół SNMP. Lista dostępnych modułów MIOS NAZWA OPIS LISTA WEJŚĆ I WYJŚĆ Menedżer zdarzeń IPSEN-BL8I- Koncentrator 8x wejście cyfrowe/pętli parametrycznej 0 25kΩ, 4x otwarty kolektor, 1 programowalny przekaźnik IPSEN-BL8O- Ekspander 8x wyjście parametryczne 0 25kΩ, 4x wej. cyfrowe/pętli parametrycznej 0 25kΩ, 2 programowalne przekaźniki IPSEN-D6 Moduł IO 6x wejście cyfrowe, 6x wyjście przekaźnikowe (1x przekaźnik 230VAC) IPSEN-D16 Moduł IO 16x wejście cyfrowe, 8x wyjście przekaźnikowe IPSEN-T1 i T2 Czujnik temperatury 1x czujnik temperatury od - 0 C do +80 C IPSEN-TH1 i TH2 Czujnik temp./wilgot. 1x czujnik temperatury od - 0 C do +80 C / 1x czujnik wilgotności względnej : 0 100% RH IPSEN-H2O Detektor zalania 1x wejście dla podłączenia kabla sensorycznego m, 1x wyjście przekaźnikowe 11/14

12 Podstawowe Zalety Systemu LAN-RING Oprogramowanie Monitorujące i Wizualizacyjne kompatybilność Systemy LAN-RING i IPLOG są obsługiwane przez szeroki zakres oprogramowań wizualizacyjnych. Do komunikacji z tymi platformami stosowany jest wyłącznie szyfrowany protokół SNMP (.v3) i następujące metody: SNMP SET ustawianie urządzeń za pomocą protokołu SNMP. Typowy przykład: ustawienie przekaźnika i jakakolwiek konfiguracja portów fast/gigabit ethernetowych lub magistrali szeregowych RS 8. SNMP GET wysyłanie informacji o stanie w oparciu o żądania z systemu sterowania. Forma ta jest stosowana do transmisji zwykle niekrytycznych informacji operacyjnych. Menedżer SNMP okresowo odpytuje agentów SNMP. Wadą jest możliwe opóźnienie transmisji informacji o kilka sekund. SNMP TRAP urządzenie samoczynnie wysyła informacje o stanie do systemu sterowania. SNMP TRAP jest często wykorzystywany do przekazywania stanów krytycznych. Jego zaletą w porównaniu z SNMP GET jest natychmiastowa reakcja. & Pliki MIB do integracji z innymi programami dostępne są na. Monitorowanie Infrastruktury Sieciowej kompatybilność Do monitorowania urządzeń sieciowych METEL zalecamy stosowanie oprogramowania ZABBIX (sprawdzone) lub innego oprogramowania z obsługą SNMP.v3/v2c. Wizualizacja Infrastruktury Sieciowej kompatybilność Do moniorowania i wizualizacji infrastruktury sieciowej obejmującej switche METEL lub innych producentów zalecamy oprogramowanie IFTER EQU. Jest to system informatyczny do wizualizacji, integracji i zarządzania systemami bezpieczeństwa i automatyki budynkowej oraz do sterowania nimi z centrów monitoringu. IFTER EQU ma wbudowaną obsługę: systemów kontroli dostępu, systemów CCTV, systemów alarmowych, systemów przeciwpożarowych, systemów automatyki budynkowej. Oprogramowanie pozwala określić reakcje jednego systemu na zdarzenia pojawiające się w innym. Jedną z głównych zalet IFTER EQU jest natywne wsparcie standardów SNMP, MODBUS, BACKNET, OPC bez potrzeby tworzenia specjalnych sterowników. IFTER EQU wykorzystuje architekturę klient-serwer. Stacje klienckie są połączone do centralnej bazy danych do przechowywania danych procesowych. Elastyczna architektura klient-serwer pozwala więc zarządzać systemem z dowolnego miejsca w sieci LAN/WAN. Przykład paneli graficznych w IFTER EQU Przykład szczegółów switcha w IFTER EQU 12/14

13 - Instrukcja instalacji REV: IPLOG-DELTA-VOIP Jednostki monitorujące 1. Montaż Zamontuj moduł IPLOG na płaskiej powierzchni lub szynie DIN35. Wszystkie niezbędne śrubki i kołki są dołaczone do zestawu. 2. Podłączanie zasilania Zgodnie z poniższym rysunkiem, podłącz zasilanie w zakresie 16 60VDC lub 10 30VAC. Podłączone zasilanie jest wskazywane przez świecącą diodę LED PWR. Ports of IPLOG-DELTA-VOIP SPEAKER OUT: Wyjście audio mono dla głośnika max. 20W. LINE OUT: Wyjście liniowe stereo LINE IN: Wejście liniowe stereo MIC IN: Wejście mono mkrofonu. ZASILANIE 10-30VAC, 16-60VDC ST PWR BUS1 Rx BUS1 SUPPLY Tx 10-30VAC 10-60VDC OUT2 OUT1 A+ IN3 IN1 B- GND IN4 IN2 +5V LAN SPEAKER OUT GND + OUT 1 OUT 2 N.O. GND COM N.C. LINE OUT N.O. IPLOG-DELTA-VoIP # COM N.C. LINE IN GND IN1 IN2 MIC IN IN3 IN4 BUS: Szeregowy RS485 / Modbus RS485 Zabezpieczenie przeciwprzepięciowe 30A (8/20μs). OUT +5VDC: Wyjście 5VDC dla zewnętrznych czujników LAN: PORT 10/100Mbps Zabezpieczenie przeciwprzepięciowe 30A (8/ 0μs) PoE-PD zasilanie PoE zgodne z normą IEEE802.3af/at. OUT1, OUT2: Programowalny przekaźnik z zestykiem przełącznym. Wyjście jest chronione zabezpieczeniem prądowym. IN1 IN4: Programowalne wejścia cyfrowe/ alarmowe do podłączenia styków switchów, tamperów, czujek PIR,... Wejścia są chronione zabezpieczeniem przeciwprzepięciowym 30A (8/20μs). 13/14

14 Instrukcja instalacji REV: IPLOG-DELTA-VOIP Jednostki monitorujące Przykład ustawienia adresów multicast LAN IPLOG-1 IPLOG-2 IPLOG-3 Przykład: IPLOG-1 wysyła strumień audio do IPLOG-2 oraz IPLOG-3. IPLOG-2 wysyła strumienie audio do IPLOG-1. W menu konfiguracyjnym: Rozszerzenie/Audio/Eth-Aud ustawia się odbiorcze i nadawcze adresy multicast. IPLOG-1 IPLOG-2 IPLOG-3 Rx: Rx: Rx: Tx: Tx: Tx: Rx port: 5004 Rx port: 5004 Rx port: 5004 Tx port: 5004 Tx port: 5004 Tx port: 5004 & IPLOG-1 i IPLOG-2 będą w trybie rejestratora i odtwarzacza, a IPLOG-3 w trybie odtwarzacza. 14/14
