Tu można sprawdzić poziom sygnału, adres IP karty SIM, 2G...LTE, wersję firmware...

Wielkość: px

Rozpocząć pokaz od strony:

Download "Tu można sprawdzić poziom sygnału, adres IP karty SIM, 2G...LTE, wersję firmware..."

Daniel Kurowski
4 lat temu
Przeglądów:

str 1 Tu można sprawdzić poziom sygnału, adres IP karty SIM, 2G...LTE, wersję firmware... Można tu wpisać podstawowe dane identyfikacyjne Nie zmieniać Ustawienie adresu od strony Ethernet.

pl jest po polsku szczegółowy opis tego tematu. Używa się, gdy karty SIM otrzymują publiczny, dynamiczny adres IP. W Polsce niewykorzystywane Ważne wtedy, gdy OnCell jest mobilny (np.

1 str 1 Tu można sprawdzić poziom sygnału, adres IP karty SIM, 2G...LTE, wersję firmware... Można tu wpisać podstawowe dane identyfikacyjne Nie zmieniać Ustawienie adresu od strony Ethernet. Domyślny adres= Ustawienie czasu w OnCell Nieważne Tu wprowadzić które gniazdo 1 czy 2 dla karty SIM, APN, PIN Wyjaśnia jak OnCell utrzymuje stałą łączność. Na jest po polsku szczegółowy opis tego tematu. Używa się, gdy karty SIM otrzymują publiczny, dynamiczny adres IP. W Polsce niewykorzystywane Ważne wtedy, gdy OnCell jest mobilny (np. w samochodzie) Ustawienia pod aplikację, która pozwala monitorować do 2000 OnCell str 2 str 3 str 4 str 5 OnCell może przydzielać adresy IP komputerom podłączonym do Ethernet. Domyślnie wyłączony, nie zmieniać Dynamiczny DNS - ustala stałą nazwę dla zmiennego adresu IP. Domyślnie wyłączony, nie zmieniać Nie jest wykorzystywany w podstawowym zastosowaniu Nie jest wykorzystywany w podstawowym zastosowaniu Nie jest wykorzystywany w podstawowym zastosowaniu Wykorzystywany wtedy, gdy do gniazda Ethernet podłączony jest sterownik. Zdalny dostęp do niego Nie wykorzystywany (na razie). Zasada - agent w OnCell wysyła powiadomienia o zdarzeniach do centrali Nie wykorzystywany (na razie). Szyfruje dane pomiędzy OnCell a serwerem VPN u Dostawcy gazu Tu ustala się tryb pracy portu szeregowego Tu ustala się parametry transmisji z przelicznikiem, identyczne jak w przeliczniku Nie zmieniać str 6 str 7 Ustala jakie zdarzenia będą rejestrowane w logach na urządzeniu OnCell Ustala czy i na jakim zewnętrznym serwerze będą zapisywane logi zdarzeń Powiadomienia o zdarzeniach wysyłane na mail Powiadomienia o zdarzeniach wysyłane (lokalnie) na wyjście przekaźnikowe. Nie wykorzystywane Powiadomienia wysyłane przez Agenta SNMP. Na razie nie wykorzystywane Powiadomienia wysyłane SMS-em, np. Alarm o otwarciu drzwi skrzynki str 8 Pomagają analitykom w identyfikacji problemów Ustala z jakiego adresu IP można dostać się do OnCell Pozwala wysłać PING i sprawdzić czy jest odpowiedź Jeżeli na jest nowszy firmware to powinien zostać wdrożony do OnCell Zapisaną w OnCell konfigurację powinno się zachować na wypadek awarii OnCell Załadowanie do OnCell konfiguracji fabrycznej przydaje się czasami W ramach ustalonego w Console settings dostępu (IP) dopuszcza tylko osoby autoryzowane Domyślne hasło dostępu do OnCell koniecznie zmienić Tu można zmienić funkcję przycisku Reset, który zanajduje się obok gniazda portu szeregowego Pomocne przy diagnozowaniu problemu Tu można wysłać testowego SMS-a z OnCell Tu warto wdrożyć możliwość zdalnego zresetowania OnCell przez wysłanie do niego SMS-a z hasłem Pozwala zapisać w OnCell zmienione podczas konfigurowania parametry Pozwala zrestartować OnCell w celu wdrożenia zapisanej w Save Configuration konfiguracji Odłącza użytkownika od OnCell. str 9 str 10 str 11 str 12 str 13 str 14 str 15 str 16

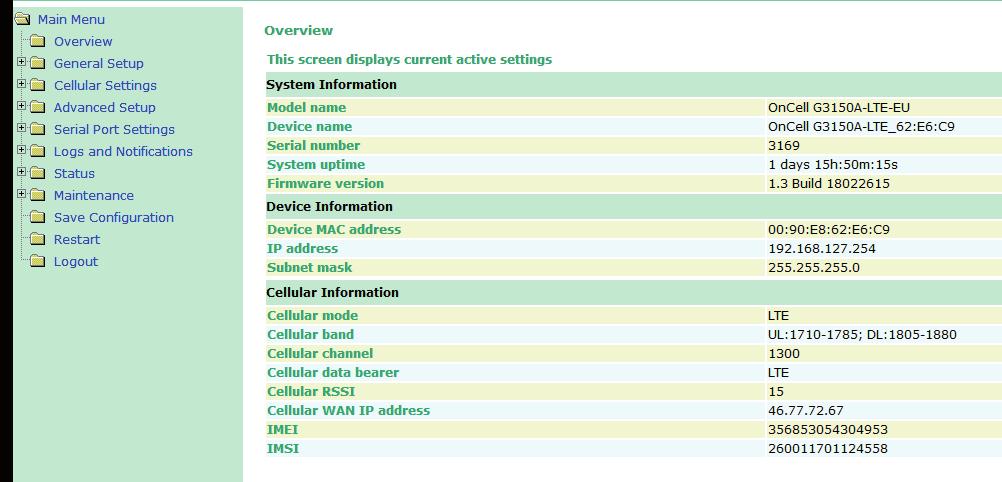

str 2 Overview Sprawdzać na www.moxa.com czy nie ma nowszej wersji.

2 str 2 Overview Sprawdzać na czy nie ma nowszej wersji. Jeżeli jest to pobrać i wprowadzić do OnCell zdalnie lub lokalnie Nadajnik BTS obsługuje LTE Poziom sygnału z zakresu Taki adres IP otrzymał OnCell w sieci komórkowej

3 str 3 Network Settings To jest domyślny adres OnCell od strony Ethernet. Można go zmienić zmiany

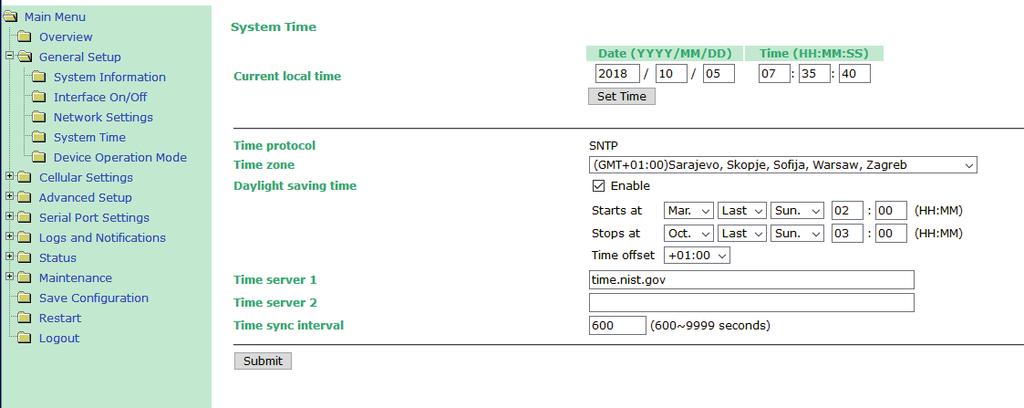

4 str 4 System Time Na poczatku ustaw właściwą strefę dla Polski Następnie zaznacz automatyczną zmianę czasu lato/zima Czas letni w Polsce jest w tym okresie Tu wpisz dwa serwery czasu (patrz: Po restarcie OnCell wpisz tu właściwy czas i wciśnij Set Time zmiany

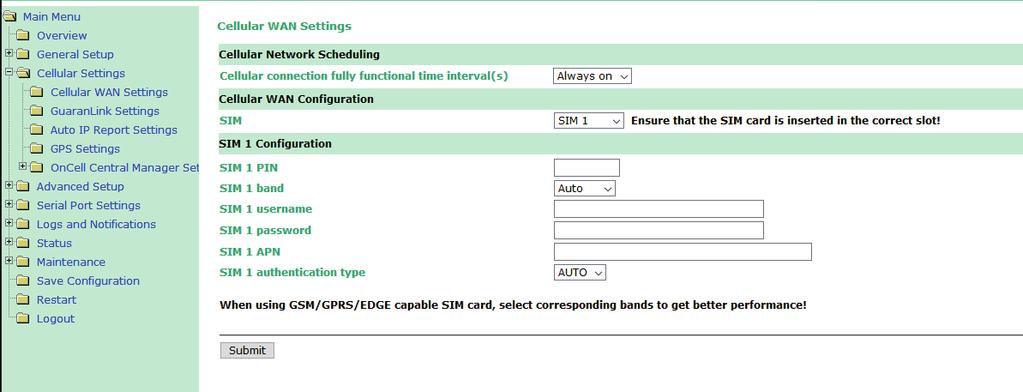

5 str 5 Cellular WAN Settings Wpisz tu PIN karty SIM w gnieździe nr 1 Wpisz tu właściwą nazwę APN-u m2m.plusgsm.pl

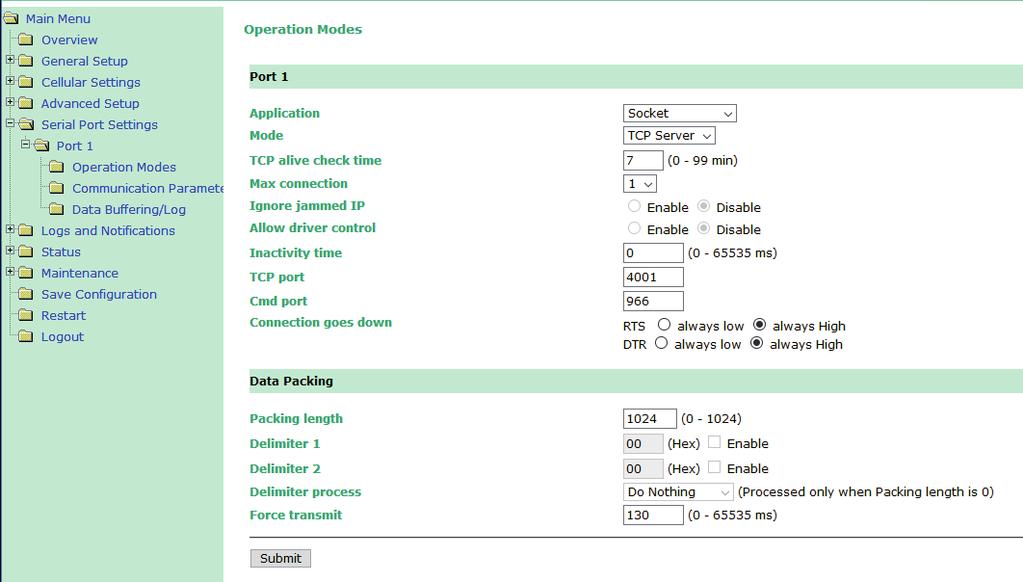

6 str 6 Operation Modes Wpisz takie ustawienia Na tym porcie będzie odbywać się komunikacja z przelicznikiem. Mozna go oczywiście zmienić

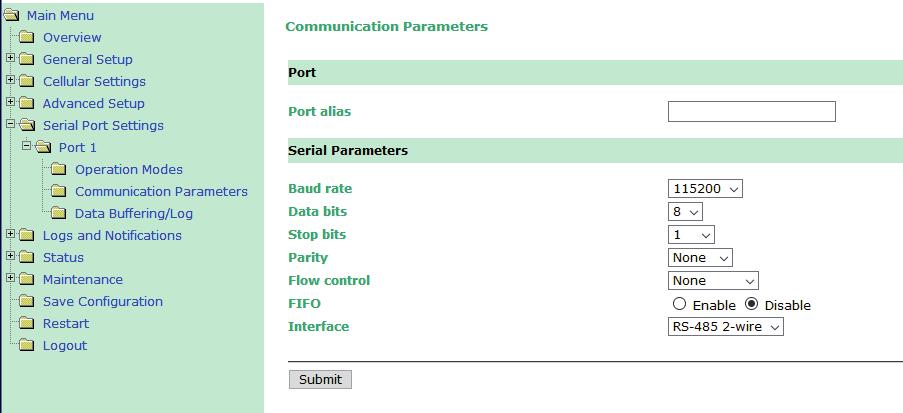

7 str 7 Communication Parameters m2m.plusgsm.pl Wpisz takie wartości. Prędkość bps musi być taka sama w przeliczniku na wykorzystywanym kanale

pl Zaznacz tu aby z OnCell były wysyłane SMS na zdarzenie alarmu zasilania (niskiego stanu akumulatora

8 str 8 SMS Event Types Zaznacz tu aby z OnCell były wysyłane SMS na zdarzenie otwarcia drzwi strzynki Zaznacz tu aby z OnCell były wysyłane SMS na zdarzenie wystąpienia Alarmu zbiorczego m2m.plusgsm.pl Zaznacz tu aby z OnCell były wysyłane SMS na zdarzenie alarmu zasilania (niskiego stanu akumulatora albo zaniku 230VAC) SMS Alert Settings Wpisz tu numery telefonów komórkowych, które będą otrzymywać alarmowe SMS-y

9 str 9 Console Settings m2m.plusgsm.pl Tu są trzy przykładowe adresy IP, które będą miały dostęp do serwera www w OnCell oraz będą miały dostęp do przelicznika

str 10 Firmware Upgrade Wybierz plik nowego firmware ściągnięty z www.moxa.

10 str 10 Firmware Upgrade Wybierz plik nowego firmware ściągnięty z który znajduje się na tym komputerze Wprowadź nowy firmware do ObCell - zdalnie lub lokalnie

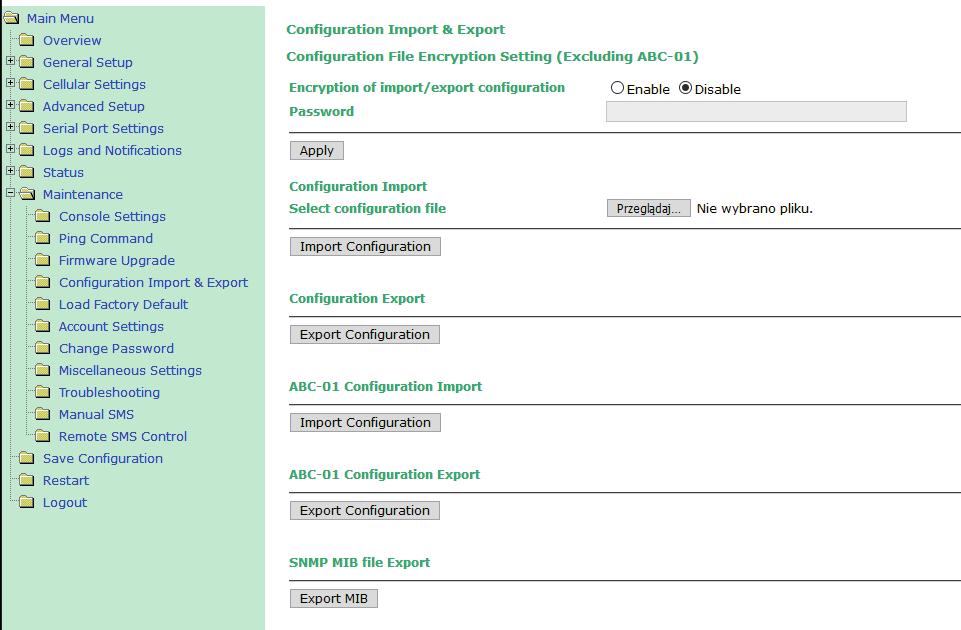

11 str 11 Configuration Import & Export m2m.plusgsm.pl ABC-01 jest to opcjonalne urządzenie Moxy. Podłącza się go do portu RS-232 (gniazdo Ethernet). Podczas uruchamiania się OnCell urządzenie ABC-01 jest wykrywane i z niego ściągana jest konfiguracja do OnCell. Skoro nie mamy urządzenia ABC-01 wię nie wykorzystujemy opcji w tej kategorii

12 str 12 Change Password Hasło dotychczasowe Nowe hasło Musisz jeszcze raz podać nowe hasło (eliminowanie pomyłek przy wpisywaniu hasła) Wprowadź nowe hasło

str 13 Remote SMS Control Włączona jest funkcja zdalnej kontroli OnCell Wpisz hasło, które pozwoli Cię autoryzować w zdalnej kontroli OnCell Zdalna kontrola

13 str 13 Remote SMS Control Włączona jest funkcja zdalnej kontroli OnCell Wpisz hasło, które pozwoli Cię autoryzować w zdalnej kontroli OnCell Zdalna kontrola OnCell będzie możliwa tylko z tych numerów komórkowych W zdalne kontroli OnCell można tylko zrestartować OnCell wysyłając do OnCell SMS o hasło@restart

14 str 14 Restart Możesz zrestartować OnCell po naciśnięcu przycisku Restart (na żądanie) Możesz restartować OnCell automatycznie do dwóch razy w ciągu doby o wskazanych tu godzinach

15 str 15 Logout Po naciśnięciu wylogowujesz się z OnCell
