Centralne jednostki do pomiaru, kontroli i akcesoria IPLOG-DELTA-1. NAZWA LAN GSM/GPRS DI (NC/NO, TTL) PRZEKAŹNIK RS485/RS232 WYJŚCIE 5V/300mA

Transkrypt

1 Zdalne gromadzenie danych przez LAN protokoły.v1 / v2 / v3 Pomiar temperatury, wilgotności i innych zmiennych Przesyłanie stanu z wejść cyfr. i alarmowych przez LAN Sterowanie kamerami IP przez HTTP 32x IP Watchdog do monitorowania urządzeń IP Event management do ustawiania automat. działań Aplikacje klientów IPLOG-APP/D1 do - zbierania danych z liczników - komunikowania się z NVR Geutebrück Temperatura pracy od 40 C do +70 C Montaż na DIN35* NAZWA KOD ZASILANIE VDC/10-30VAC / PoE DIN35-LOCK-V ** Do pionowego montażu MIOS PŘÍSLUŠENSTVÍ KÓD POZNÁMKA Montaż na płaskiej powierzchni* IPSEN-T Czujnik temperatury IPSEN-TH Czujnik temp. / wilgotności IPSEN-H2O Czujnik przecieku wody IPSEN-D IO moduł, 6x wejś. / 6x wyjś. IPSEN-D IO moduł, 16x wejś. / 8x wyjś. * Uchwyt w zestawie. APLIKACJE KLIENTÓW Aktualna lista wszystkich aplikacji klienta - patrz Porty NAZWA LAN GSM/GPRS DI (NC/NO, TTL) PRZEKAŹNIK RS485/RS232 WYJŚCIE 5V/300mA /0 1 Montaż pionowy na DIN35** Zastosowanie Czujniki temperatury / wilgotności IPSEN-T1 IPSEN-TH1 2x programowalny przekaźnik Chłodzenie El. zamek Serwer zdalny C C % Do 16 urządzeń RS485 MIOS BUS HTTP DI DO H 2 O SMTP Moduły cyfrowe I/O IPSEN-D... Czujnik przecieku wody IPSEN-H2O 4x wejście cyfrowe / pętla zbalansowana*** PIR Kontaktron *** Wejścia cyfrowe obsługują 8 stanów (pętla zbalansowana) zgodnie z EN norm dotyczących systemów alarmowych 1/11

2 Parametry techniczne Parametr Wartość Jednostka Uwagi Zarządzanie Aplikacja SIMULand Win XP, 7 32-bitowy i 64-bitowy LAN Ilość 1 Obsługa Złącze 10BaseT / 100BaseTx RJ45 Ochrona przeciwprzepięciowa 30 A 8/20μs RS485 MIOS BUS / RS232 Ilość 1 / 0 Prędkość Maks kbps na żądanie kbps Ochrona przeciwprzepięciowa 30 A 8/20μs Cyfrowe / Parametryczne Ilość 4 Wejścia Tryb cyfrowy NC / NO Tryb analogowy (alarm) Wejścia ustawione w trybie analogowym (alarm) mogą rozróżniać następujące stany: Sabotaż (zwarcie) Niska rezystancja Normalny Wysoka rezystancja Alarm Awaria Masking Sabotaż (rozwarcie) Wyjścia przekaźnika Typ Przełączanie Ilość 2 Maksymalne obciążenie 62,5VA / 30W / 1A / 60V obciążenie rezystancyjne Zasilanie / VDC/AC lub PoE IEEE802.3af/at Pobór mocy Maks. 1,5 W Ochrona przeciwprzepięciowa 30 A 8/20μs Środowisko Temperatura pracy C temperatura otoczenia Temperatura przechowywania C Wilgotność Maks. 95% bez kondensacji Mechaniczne Wymiary Dł. / Szer. / Wys. Patrz rysunki Waga 0.26 kg Certyfikacja Norma CE TÜV SÜD Producent zastrzega sobie prawo do zmiany parametrów technicznych bez wcześniejszego uprzedzenia. 2/11

3 Schemat blokowy Urządzenia IPLOG to ethernetowe jednostki monitorujące z różnymi portami i szerokim zakresem narzędzi Event Managementu. Jednostki IPLOG są w pełni kompatybilne z systemem LAN-RING przemysłowych switchów zarządzalnych. Jedną z głównych zalet tych systemów jest możliwość integracji CCTV, SSWiN, KD i innych systemów w jedną całość, zapewniając redukcję kosztów i znaczne efekty synergii. Event management Complex set of tools available in the Extension menu allows to assign many automatic actions to the system, such as: PIR Wejścia cyfrowe Pętla parametryczna Baza danych IPLOG Magistrala MIOS RS485 Czujniki t/rh Moduły IO Czujnik przecieku wody Wyjścia przekaźnika LAN Polecenia HTTP Zdarzenia TCP IP Watchdogi MIOS Pętla parametryczna Oprogramowanie integracyjne PIR Czujnik przecieku wody SWITCH LAN-RING Wejścia cyfrowe Moduły IO Czujniki t/rh MIOS RS485 bus LAN RING Wyjścia przekaźnika 3/11

4 Event Management Głównym celem Event Managementu jest wykorzystanie efektu synergii ustawień, zwiększenie wartości użytkowej systemu jako całości. Kamery nie pozostają już bierne w zaprogramowanej pozycji, podczas gdy czujniki wykryją ruch, pożar, otwarcie drzwi, itp., lecz automatycznie kierują się tam gdzie wystąpił problem. Otwarcie kontaktronu lub zmiana stanu czujki PIR (ruch, sabotaż, antymasking, awaria...) aktywuje wysłanie polecenia HTTP / CGI do kamery, aby obróciła się w kierunku zadanego PRESETU, uruchomiła PATTERN itd. Wysłane synchronicznie trapy do softwaru VMS informują operatora... IP Watchdog automatycznie monitoruje dostępność urządzeń IP poprzez zapytania ARP. Jeśli urządzenie nie odpowiada, IPLOG może automatycznie wysłać trap, zamknąć lub otworzyć lokalny/zdalny przekaźnik, wysłać , wysłać polecenie HTTP / CGI itp. Jeśli podłączony czujnik zmierzy temperaturę, wilgotność lub poziom płynu wykraczające poza określony zakres, Event Management automatycznie wykona ustalone działania, np. włączy/wyłączy ogrzewanie, wentylację, klimatyzację, wyśle trap, itp. Aplikacje IPLOG-APP rozszerzają podstawowy zestaw narzędzi Event managementu o obsługę: - systemów perymetrycznych - NVR - zbieranie danych z liczników energii elektrycznej/ gazu/ wody. Więcej na. LOST VIDEO Dostępne wejścia i wyjścia Unikalny zestaw narzędzi w menu EXTENSION przełączników LAN-RING i jednostek kontroli IPLOG umożliwia ustawienie całej gamy automatycznych działań niezależnych od zewnętrznego oprogramowania. Do ich ustawień dostępny jest szeroki zakres wejść i wyjść, które w przyszłości jeszcze rozszerzymy w oparciu o życzenia klientów. Magistrala RS485 MIOS Zdarzenia ETHERNET Zdarzenia TCP Z kamer IP Cyfrowe wejścia Pętle zbalansowane Zaawansowane IP Watchdogi Stan ringu optycznego i inne zmienne Z aplikacjami IPLOG-APP: NVR Geutebrück, MBUS, Peridect, Zamel, V-Alert... EVENT MANAGEMENT * Magistrala RS485 MIOS Zdarzenia ETHERNET SMS Cyfrowe/przekaźnikowe wyjścia Odtwarzanie sampli AUDIO Restar PoE Polecenia HTTP do ster. kamery Z aplikacjami IPLOG-APP: NVR Geutebrück, MBUS, Peridect, Zamel, V-Alert... * w rozwoju Szczegółowe informacje o obsłudze poszczególnych wejść i wyjść dostępne na 4/11

5 Polecenia HTTP do sterowania kamerami Jednostki IPLOG mogą sterować IP kamerami przy użyciu poleceń HTTP. Wykorzystują metody HTTP GET i PUT i są w stanie wysłać polecenie o długości 128B. Zaletą tego rozwiązania jest szybkość reakcji (w ms) w porównaniu z setkami ms podczas sterowania kamerami z serwerów. Jednak obie te opcje sterowania kamerami mogą być stosowane jednocześnie, nie wykluczając się wzajemnie. Ustawienie jest bardzo proste i składa się z trzech kroków: 1. W menu Extension/CAM/Basic 2. Do menu Extension/CAM/User commands skopiuj ustaw adres IP i informacje wymagane polecenia HTTP. Dla poleceń presetu AXIS ten logowania sterowanej kamery. krok można pominąć. Polecenia AXIS są przechowywane bezpośrednio w pamięci naszych urządzeń. 3. W menu Extension/EVENTS ustaw wymagane działania. Jeśli IN2 jest w stanie Alarm, polecenie HTTP GET Nr 4 jest wysłane do CAMERA 3. Jeśli IP Watchodg Nr 3 wykryje rozłączone urządzenie IP, HTTP GET Nr 6 jest wysłane do CAMERA 4. Jeśli cyfrowe wejście IN1 jest otwarte, polecenie HTTP PUT Nr 8 jest wysłane do CAMERA 16. Typowe zastosowania: Kamera automatycznie obraca się w kierunku drzwi w przypadku otwarcia kontaktronu, gdy czujka PIR wykryje ruch, itp. W przypadku kradzieży kamery lub routera, inna kamera automatycznie obraca się do presetu lub uruchamia pattern w celu wychwycenia intruza. IPLOG automatycznie przełącza kamerę w tryb DAY/NIGHT w oparciu o czujnik światła zewnętrznego. Wyjście przekaźnikowe kamery termowizyjnej wykrywa ruch. IPLOG automatycznie obraca kamerę w pole widzenia kamery termowizyjnej. 5/11

6 Aktualny firmware switchów LAN-RING, konwerterów minilan oraz jednostek IPLOG umożliwia wysyłanie i przez serwer SMTP. Istnieją dwa sposoby wysyłania i: A) Podczas generowania każdego dozwolonego trapu jest wysyłany do jednego adresu oznaczonego jako Logger. Komunikat zawiera czas, trap OID, wartość oraz indeks. Funkcja ta nosi nazwę SMTP Logger i może być stosowana do rejestrowania trapów w postaci i. Nie są one, w przeciwieństwie do portów, blokowane przez zapory. Przykład wysyłania OID Ustawienie serwera Aktywacja loggera B) Wysyłanie a może być ustawione jako automatyczne działanie w menu EVENTS. może być wysłany do 5 adresów. Wysyłanie każdego fragmentu informacji ustawiane jest osobno dla każdego adresu. Każda osoba otrzyma w ten sposób tylko e przeznaczone dla niej, nie zawracając sobie głowy zbędnymi informacjami. Temat jest generowany jako "Adres IP typ urządzenia opis". Treść jest generowana jako np. "data czas Cyfr. wejście IN1 zamknięte". Przykład wysyłania a na aktywację IN1 Ustawienie adresu Przykład wysyłania a z IP Watchdog 1 Ustawianie wysyłania i w menu EVENTS 6/11

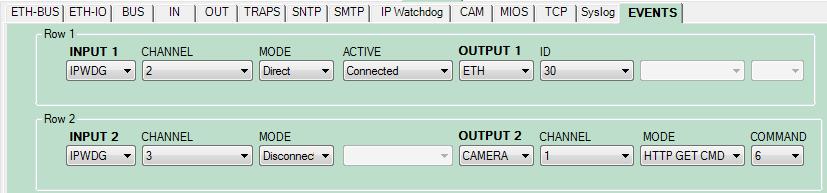

7 Zaawansowane IP Watchdogi Jedną z głównych cech naszych urządzeń są IP Watchdogi, które nie tylko monitorują dostępność urządzeń, ale są także w stanie wykonać szereg automatycznych działań w przypadku wykrycia problemu. Protokół ARP jest stosowany do monitorowania dostępności urządzeń IP, i umożliwia ich stosowanie również dla urządzeń z zablokowanym protokołem ICMP (ping). W obudowie BOX i switchach 10" jest 8 IP Watchdogów, w switchach 19" - 16 IP Watchdogów, a w jednostkach IPLOG - aż 32. Router został skradziony Switch / IPLOG zamyka lokalny/zdalny przekaźnik wysyła CAM 1 Kamera zawiesiła się Restart PoE wysyła trap wysyła polecenia HTTP/CGI CAM 2 IP Watchdog Nr 2 wysyła stany z ID 30 do sieci LAN. W przypadku rozłączenia urządzenia IP, IP Watchdog Nr 3 wysyła polecenie HTTP Nr 6 do kamery Nr 6. Zdarzenia Ethernetowe Zdarzenia ethernetowe są wykorzystywane do przekazywania informacji o stanie w sieci LAN. Dostępnych jest 999 niepowtarzalnych identyfikatorów informujących o odebranych stanach. Wysyłanie / Odbieranie zdarzeń Zdarzenia TCP Nowoczesne kamery IP, w przypadku wykrycia ruchu, hałasu, itp. umożliwiają wysyłanie zdarzeń TCP, które mogą być kolejnymi wejściami Event managementu METEL. Menu kamery IP AXIS Menu TCP w SIMULand.v3 7/11

8 Bezpieczeństwo W celu zapewnienia maksymalnego bezpieczeństwa transmisji danych, SIMULand.v3* wykorzystuje algorytm szyfrowania AES i algorytm haszowania SHA1 przed nieautoryzowanymi zmianami przesyłanych danych. Dzięki temu urządzenia są zgodne z normą EN Komunikacja z oprogramowaniem integracyjnym jest także szyfrowana. Do integracji z innymi programami dostarczamy pliki MIB. Systemy LAN-RING i IPLOG obsługiwane są przez różne oprogramowania wizualizacyjne. Ze względów bezpieczeństwa komunikacja z tymi platformami odbywa się poprzez szyfrowany protokół.v3. Simple Network Management Protocol () zawiera zbiór metod komunikacyjnych, które stosowane są nie tylko do zarządzania LAN. Wersja.v3, posiada szyfrowanie wymagane do stosowania w systemach alarmowych, patrz norma EN Alarm systems - Alarm transmission systems and equipment. Z punktu widzenia protokołów, urządzenia są podzielone na dwie grupy: kontrolowane urządzenia z działającym agentem i menedżer kontroli (oprogramowanie wizualizacyjne). Menedżer komunikuje się z agentem przy użyciu trzech podstawowych metod: SET ustawianie urządzenia za pomocą protokołu. Typowy przykład: ustawienie przekaźnika i każdej konfiguracji portów fast/gigabit ethernetowych lub magistrali szeregowej RS485. GET wysyłanie informacji o stanie w oparciu o żądania z systemu sterowania. Forma ta jest wykorzystywana do transmisji zazwyczaj niekrytycznych informacji operacyjnych. Manager okresowo odpytuje agentów. Wadą jest, że przesyłanie informacji może być opóźnione o kilka sekund. TRAP urządzenie samoczynnie wysyła informacje o stanie do systemu sterowania. TRAP jest często stosowany do przesyłania stanów krytycznych. Jego zaletą, w porównaniu do GET, jest natychmiastowa reakcja. Przykłady TRAP C TEMPERATURA Przekroczenie ustalonych limitów. Przywrócenie do dopuszczalnego zakresu. IP WATCHDOG Zmiana stanu obserwowanych urządzeń IP. Cyfrowe wejścia Zamykanie/otwieranie wejścia cyfrowego. Pętla zbalansowana Trap może być wysłany dla każdego stanu: sabotaż-zwarcie, niska rezystancja, stan normalny, wysoka rezystancja, alarm, awaria, masking, sabotaż-rozłączenie. RS485 RS485 Wykrywanie aktywności magistrali RS485 osobno w kierunku Tx/Rx. Wykrywanie braku aktywności magistrali RS485 osobno w kierunku Tx/Rx. Zasilanie Przekroczenie wartości maks./min. podstawowego i rezerwowego napięcia zasilania. Przywrócenie do dopuszczalnego zakresu podstawowego i rezerwowego napięcia zasilania. 8/11

9 Magistrala RS485 MIOS Instalacja i ustawienia produktu są, w na podstawie naszych wieloletnich doświadczeń, najważniejszymi etapami w rozwoju projektu. Skomplikowane i kłopotliwe ustawienia prowadzą do częstych błędów i niepożądanych opóźnień w instalacji. Dlatego też staramy się zminimalizować te niedogodności. Efektem tego jest protokół MIOS do podłączenia modułów IO i czujników. Głównymi korzyściami w stosunku do starszej wersji protokołu dla Cyfrowych wejść i wyjść są: Automatyczne przydzielanie adresów Automatyczne wykrywanie typu urządzenia Dostępność IO i czujników przez Obsługa zmiennych analogowych Zgodność z czujnikami zalania wodą Zgodność z modułami Wiegand Zgodność z czujnikami temperatury i wilgotności Protokół MIOS rozróżnia 2 typy urządzeń: A+ B- RS485 MIOS BUS m s A+ B- A+ B- SLAVE device A+ B- ROOT device Urządzenie ROOT Urządzenie ROOT steruje komunikacją magistrali i może być reprezentowane przez switch LAN-RING z fw 50 lub wyższym lub przez każdą jednostkę monitorującą IPLOG-DELTA. Urządzenie MIOS SLAVE Reprezentowane zwykle przez moduły MIOS i czujniki reagujące na żądania urządzenia ROOT. MIOS SLAVE może też samodzielnie wysyłać trapy MIOS o przekroczeniu dozwolonej wartości lub trapy dotyczące zmiany stanu urządzenia ROOT. Urządzenie ROOT przekazuje informacje o stanie do Event Managementu i ustanawia dostęp. Ustawienie czujnika temperatury IPSEN-T1 Unikalne ID Górna granica Dolna granica Ustawienie czujnika zalania IPSEN-H2O Unikalne ID Tryb niezależny Tryb impulsowy Aktywacja trapów Aktywacja trapów Ustawienie automatycznych działań 9/11

10 Cyfrowe Wejścia i Wyjścia Wejścia i wyjścia cyfrowe umożliwiają przesyłanie dwustanowej informacji w trybach: CLOSE jeśli wejście jest włączone (zamknięte), zostanie wykonane zdefiniowane zdarzenie. Typowe zastosowanie przycisk START aktywujący impuls na wyjściu przekaźnika do otwarcia bramy. OPEN jeśli wejście jest rozłączone (otwarte), zostanie wykonane zdefiniowane zdarzenie. Typowe zastosowanie ustawienie trybu OPEN dla kontaktronu. Gdy drzwi się otwierają, urządzenie wysyła polecenia HTTP do kierowania kamerą na preset, wyświetla tekst, itp. DIRECT stan wejścia jest okresowo kopiowany na ustawione wyjście. Tryb ten jest stosowany do przesyłania stanu wejścia bezpośrednio do wyjść przekaźnikowych. Stan wejścia cyfrowego jest przesyłany do wyjść lokalnych lub, za pomocą opcji ETH, do wyjść zdalnych urządzeń. Połączenie wejść cyfrowych Połączenie wyjść przekaźnika Tryb wyjścia Wysyłanie zdarzeń / Parametryczne pętle alarmowe Cyfrowe wejścia switchów i jednostek IPLOG mogą być przełączane do trybu ALARM obsługującego pętle parametryczne stosowane w systemach alarmowych. Są to w zasadzie wej. analogowe o zmiennej rezystancji połączonej pętli w zakresie 0.30kΩ. Maksymalna długość strefy: 100m Maks. liczba wyróżnionych stanów: 8 Sposób balansowania pętli i rezystancji odpowiadającej odrębnym stanom można łatwo ustawić w aplikacji SIMULand. Przykłady: Połączenie podwójnie zbalansowanej strefy z sygn. awarii 1k0 3k0 ALARM TAMPER FAILURE 1k0 Połączenie podwójnie zbalansowanej strefy z sygnalizacją awarii i maskingu 1k0 3k0 12k 10/11 ALARM FAILURE ANTIMASK. SABOTAGE 1k0

11 opis portów ZASILANIE 10-30VAC, 10-60VDC SUPPLY 10-30VAC 10-60VDC A+ GND B- +5V PWR N.O. ST OUT 1 OUT 2 COM Tx Rx N.O. N.C. COM OUT1 N.C. OUT2 IN1 GND IN1 IN2 IN2 IN3 IN3 IN4 IN4 RS485 MIOS BUS max kbps Ochrona przepięciowa 30A (8/20μs) LAN PORT 10/100Mbps Ochrona przepięciowa 30A (8/20μs) PoE-PD - obsługuje zasilanie IPLOGu przez PoE IEEE802.3af/at WYJŚCIE PRZEKAŹNIKA 62,5VA (30W) / 1A / 60V (obciążenie rezyst.) ogranicznik prądu (politron) WEJŚCIA CYFROWE Aktywacja przez zwarcie do GND lub przez poziom TTL log. 0 0V-0.8V log. 1 2V-5V lub PĘTLA ZBALANSOWANA z 8 stanami Ochrona przepięciowa 30A (8/20μs) wymiary Verze: Początek produkcji Oddzielna karta katalogowa dla każdego IPLOG 11/11
