System interkomowy. Wzmacniacz IP 20 W / model AF 20I AF 20I

Transkrypt

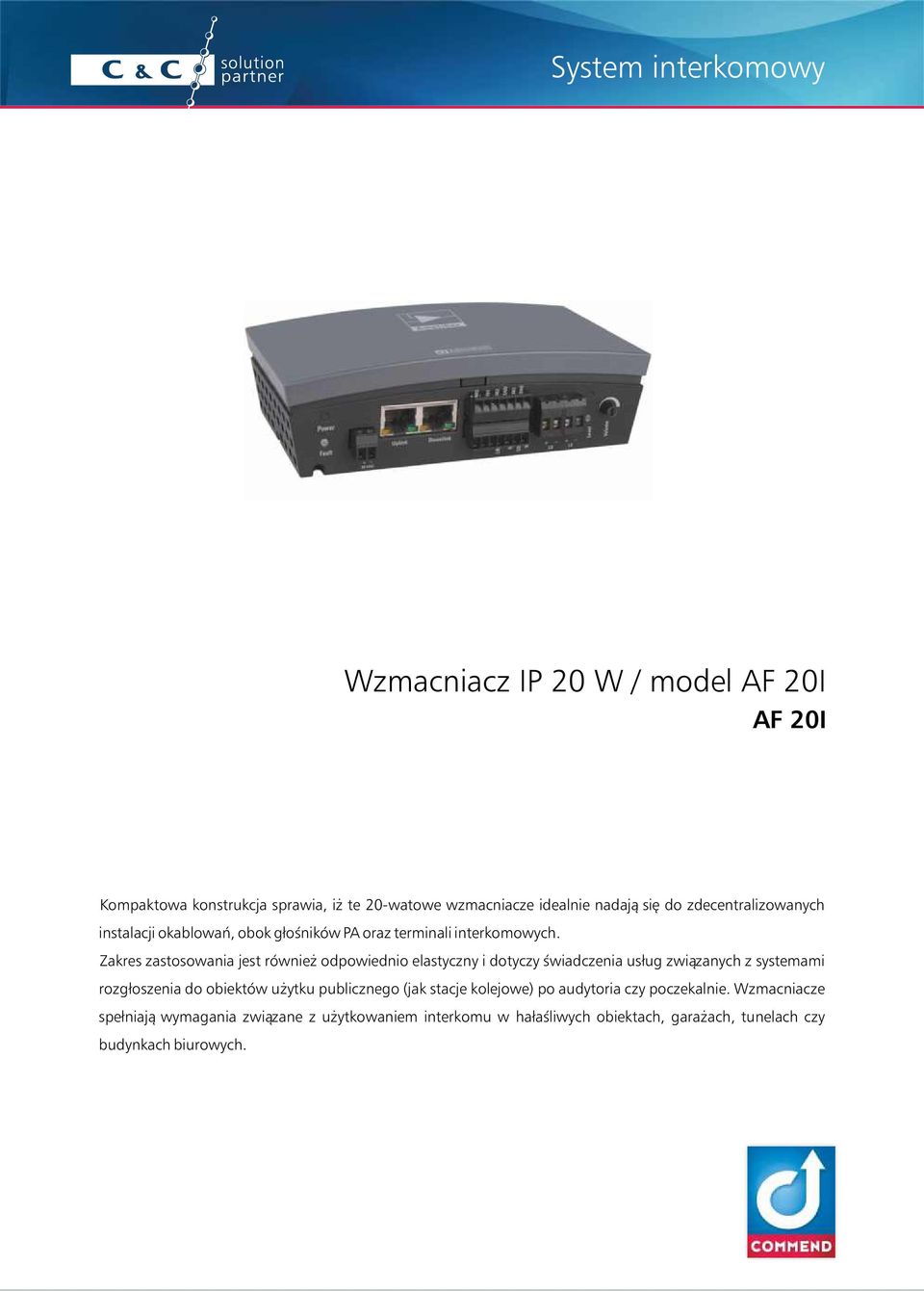

1 Wzmacniacz IP 20 W / model Kompaktowa konstrukcja sprawia, iż te 20-watowe wzmacniacze idealnie nadają się do zdecentralizowanych instalacji okablowań, obok głośników PA oraz terminali interkomowych. Zakres zastosowania jest również odpowiednio elastyczny i dotyczy świadczenia usług związanych z systemami rozgłoszenia do obiektów użytku publicznego (jak stacje kolejowe) po audytoria czy poczekalnie. Wzmacniacze spełniają wymagania związane z użytkowaniem interkomu w hałaśliwych obiektach, garażach, tunelach czy budynkach biurowych.

2 Wzmacniacz IP 20 / model W 20-watowy wzmacniacz w poliwęglanowej obudowie, umożliwiający podłączenie do serwera interkomu. Moc wyjściowa: 1 x 20 W dla głośnika 4 Om lub 2 x 10 W w przypadku głośników 8 Om Dane techniczne - Zalety Dane techniczne Klasa szczelności: IP 20 Zakres temperatury pracy: 25 C do +55 C ( 13 F do 131 F) Zakres temperatury przechowywania: 25 C do +70 C ( 13 F do 158 F) Wilgotność względna: do 95% Wtyczka: - Wtyczki modułowe RJ 45 z diodą LED, do podłączenia do serwera Intercom Server (IP Uplink/Downlink) Wtykowe zaciski śrubowe (0,08 mm - 1,5mm ): zasilanie, wyjścia, mikrofon, wejścia, wyjście liniowe Wtykowe zaciski śrubowe (0,08 mm - 2,5mm ): głośnik - Przedłużacz wtyczkowy do np. EB2E2A Okablowanie: Minimum kat. 5 Zasilanie: Power over Ethernet (PoE) Moc wyjściowa: VDC (maks. 1.2A przy 4 Ω / 20W lub maks 0.6A przy 8 Ω / 10W) zasilanie np.: PA70W24V lub PoE Jeżeli zastosowane jest zasilanie poprzez serwer interkomu, wtedy możliwe jest tłumienie o wartości do 9 db, które równe jest mocy wyjściowej o wartości 6 W Standard IEEE 802.3af Zużycie energii przez urządzenie terminala: Klasa 0 (0.44 W do W) 20 W (RMS) Wyjście audio: Niskoopornościowe, minimalna impedancja 4 Ω Wejście mikrofonu: Poziom nominalny 14 mv przy 3.3 k Ω Napięcie zasilania MIC 2,5V Wyjście liniowe: Poziom nominalny 0 db oraz 0,775V Wejścia: Wejście sterowania: Wyjście: Protokół: 2 wejścia dla styków bezpotencjałowych (detekcja 5 stanów wejścia) 0-10V, dla zdalnego sterowania głośnością 2 wyjścia przekaźnikowe (zestyki przełączne) 300 V / 1 A cykli przełączenia Protokół IoIP oparty na UDP/IP Charakterystyka częstotliwościowa: 50 Hz do 15 khz (-3 db) Transmission bandwidth: Wymiary: 16 khz 159 x 49 x 78 mm (6.26 x 1.93 x 3.07 cala)

3 Dane techniczne - Zalety Zalety ź Moc wyjściowa 20 W ź Wzmacniacz klasy D, zoptymalizowany pod kątem wysokiej wydajności w niskich temperaturach pracy ź Zabezpieczenie przed zwarciem oraz przekroczeniem zakresu ź Monitorowanie linii pomiędzy wzmacniaczem oraz serwerem interkomowym ź Łatwa integracja z istniejącymi systemami interkomu ź Jakość dźwięku 16 khz ź Obsługa funkcji terminalowych (np.: monitorowanie połączenia, monitorowanie funkcji, ton DSP) ź Pasuje do zdecentralizowanych zastosowań ź Odporna obudowa poliwęglanowa Zakres dostawy ź Wzmacniacz wraz z krótkim przewodnikiem ź Zestaw do montażu ściennego Uwaga: Przewód zasilający nie jest elementem wyposażenia Wymagania systemowe Wymagania minimalne GE 800 / GE 300 / GE 700-UPG:! Intercom Server Software min. PRO build 7! Wersja oprogramowania konfiguracyjnego przynajmniej CCT build 927! Karta abonenta-ip G8-IP / G3-IP, min. wersja oprogramowania firmware: 4.2! Wersja oprogramowania NET firmware przynajmniej 5.4 build 2 Zgodność wsteczna dla GE 700 / GE 200:! GE 700 (min. PRO 6.0) z G7-DSP-IP! GE 200 (min. PRO 6.0) z G2-DSP-IP! Wykrycie jako ET 908 z tego powodu istnieje możliwość użycia wyłącznie z zakresem funkcji ET 908.! Pobieranie oprogramowania firmware możliwe tylko za pomocą GE700-UPG lub poprzez oprogramowanie IPStationConfig! Widok systemu Poniższy schemat ukazuje przykład połączenia terminali Interkomu poprzez sieć IP.

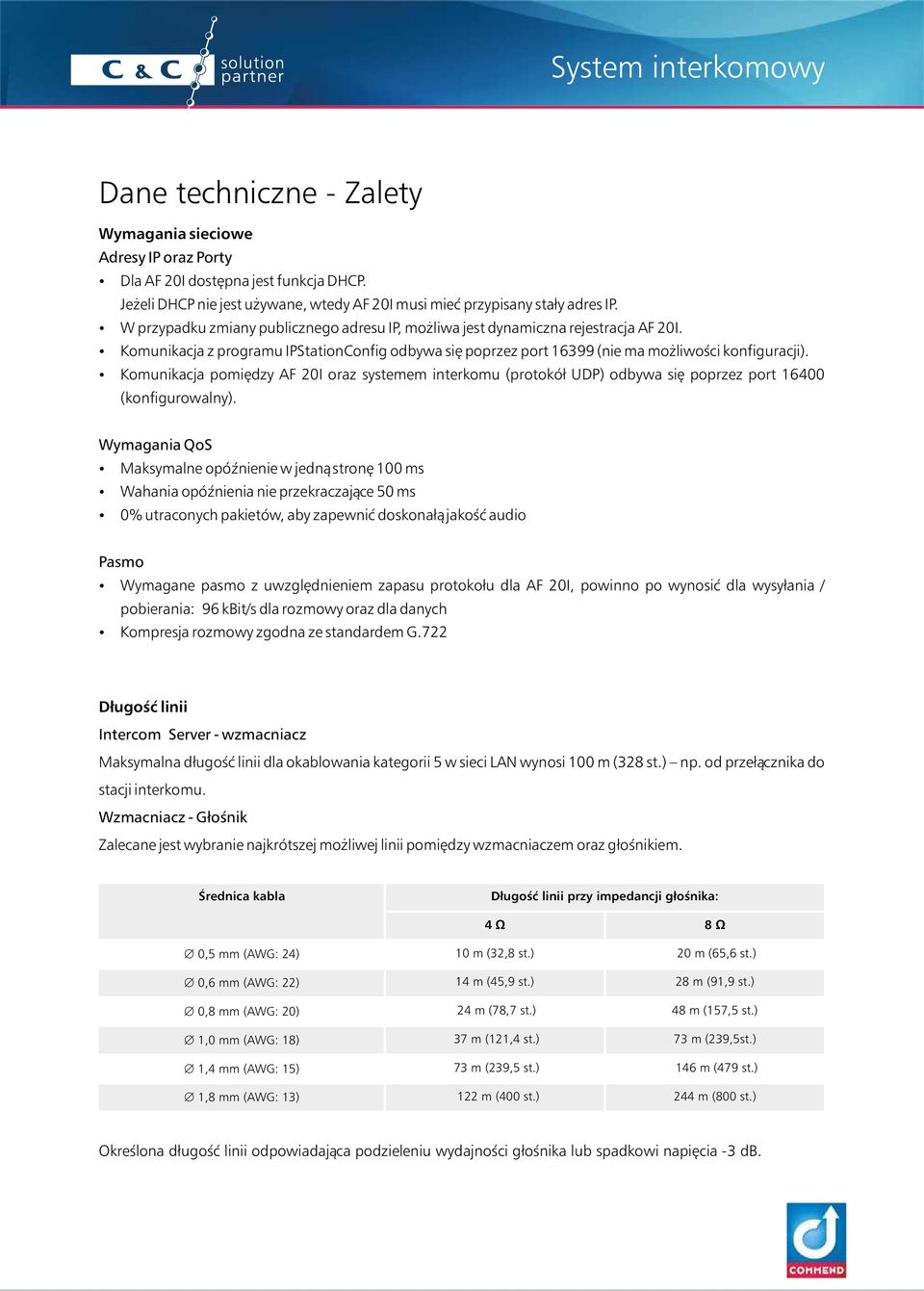

4 Dane techniczne - Zalety Wymagania sieciowe Adresy IP oraz Porty ź Dla dostępna jest funkcja DHCP. Jeżeli DHCP nie jest używane, wtedy musi mieć przypisany stały adres IP. ź W przypadku zmiany publicznego adresu IP, możliwa jest dynamiczna rejestracja. ź Komunikacja z programu IPStationConfig odbywa się poprzez port (nie ma możliwości konfiguracji). ź Komunikacja pomiędzy oraz systemem interkomu (protokół UDP) odbywa się poprzez port (konfigurowalny). Wymagania QoS ź Maksymalne opóźnienie w jedną stronę 100 ms ź Wahania opóźnienia nie przekraczające 50 ms ź 0% utraconych pakietów, aby zapewnić doskonałą jakość audio Pasmo ź Wymagane pasmo z uwzględnieniem zapasu protokołu dla, powinno po wynosić dla wysyłania / pobierania: 96 kbit/s dla rozmowy oraz dla danych ź Kompresja rozmowy zgodna ze standardem G.722 Długość linii Intercom Server - wzmacniacz Maksymalna długość linii dla okablowania kategorii 5 w sieci LAN wynosi 100 m (328 st.) np. od przełącznika do stacji interkomu. Wzmacniacz - Głośnik Zalecane jest wybranie najkrótszej możliwej linii pomiędzy wzmacniaczem oraz głośnikiem. Średnica kabla Długość linii przy impedancji głośnika: 4 Ω 8 Ω Ć 0,5 mm (AWG: 24) 10 m (32,8 st.) 20 m (65,6 st.) Ć 0,6 mm (AWG: 22) 14 m (45,9 st.) 28 m (91,9 st.) Ć 0,8 mm (AWG: 20) 24 m (78,7 st.) 48 m (157,5 st.) Ć 1,0 mm (AWG: 18) 37 m (121,4 st.) 73 m (239,5st.) Ć 1,4 mm (AWG: 15) 73 m (239,5 st.) 146 m (479 st.) Ć 1,8 mm (AWG: 13) 122 m (400 st.) 244 m (800 st.) Określona długość linii odpowiadająca podzieleniu wydajności głośnika lub spadkowi napięcia -3 db.

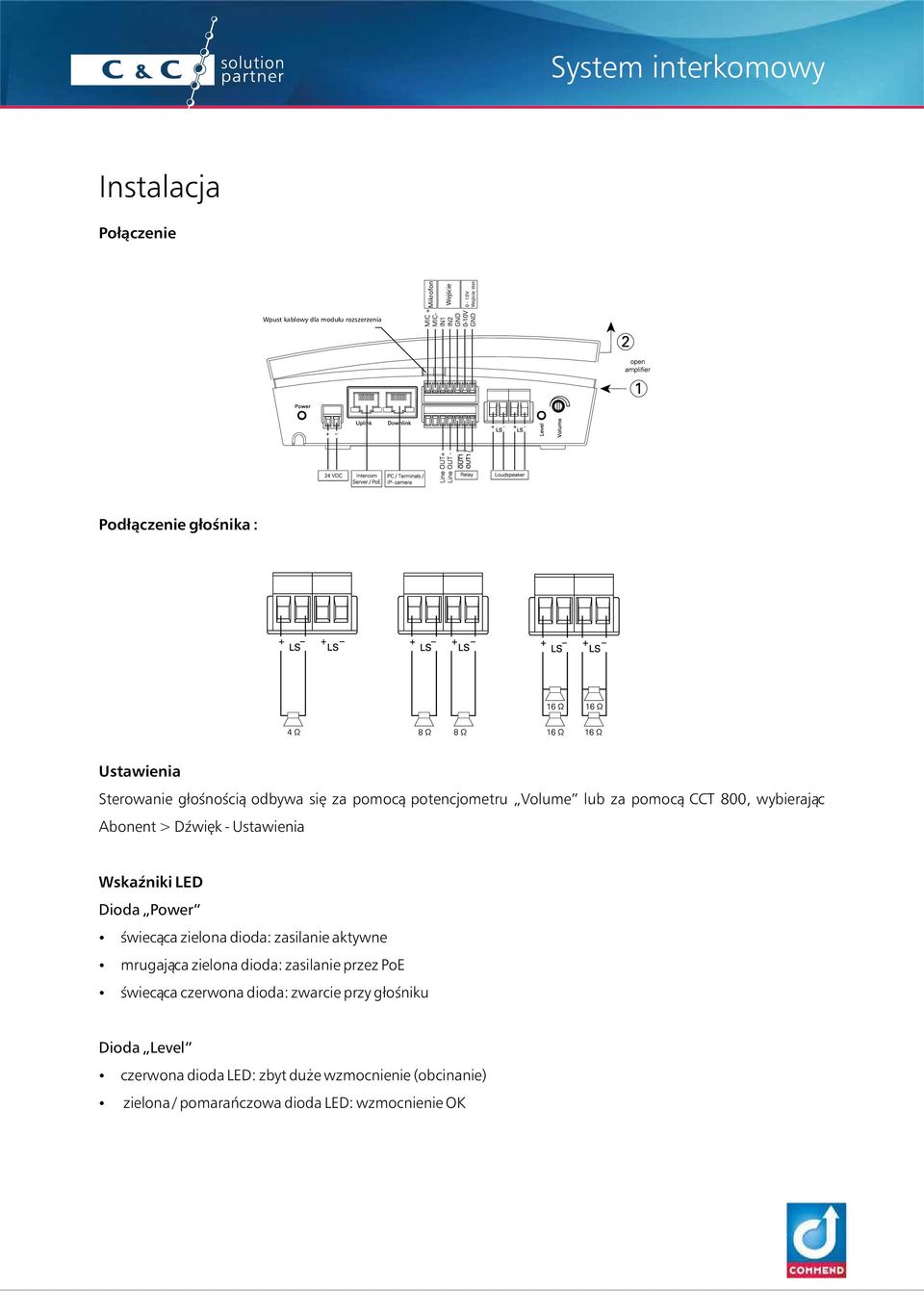

5 Instalacja Połączenie Mikrofon Wejście 0-10V Wejście ster. Wpust kablowy dla modułu rozszerzenia Podłączenie głośnika : Ustawienia Sterowanie głośnością odbywa się za pomocą potencjometru Volume lub za pomocą CCT 800, wybierając Abonent > Dźwięk - Ustawienia Wskaźniki LED Dioda Power ź świecąca zielona dioda: zasilanie aktywne ź mrugająca zielona dioda: zasilanie przez PoE ź świecąca czerwona dioda: zwarcie przy głośniku Dioda Level ź czerwona dioda LED: zbyt duże wzmocnienie (obcinanie) ź zielona / pomarańczowa dioda LED: wzmocnienie OK

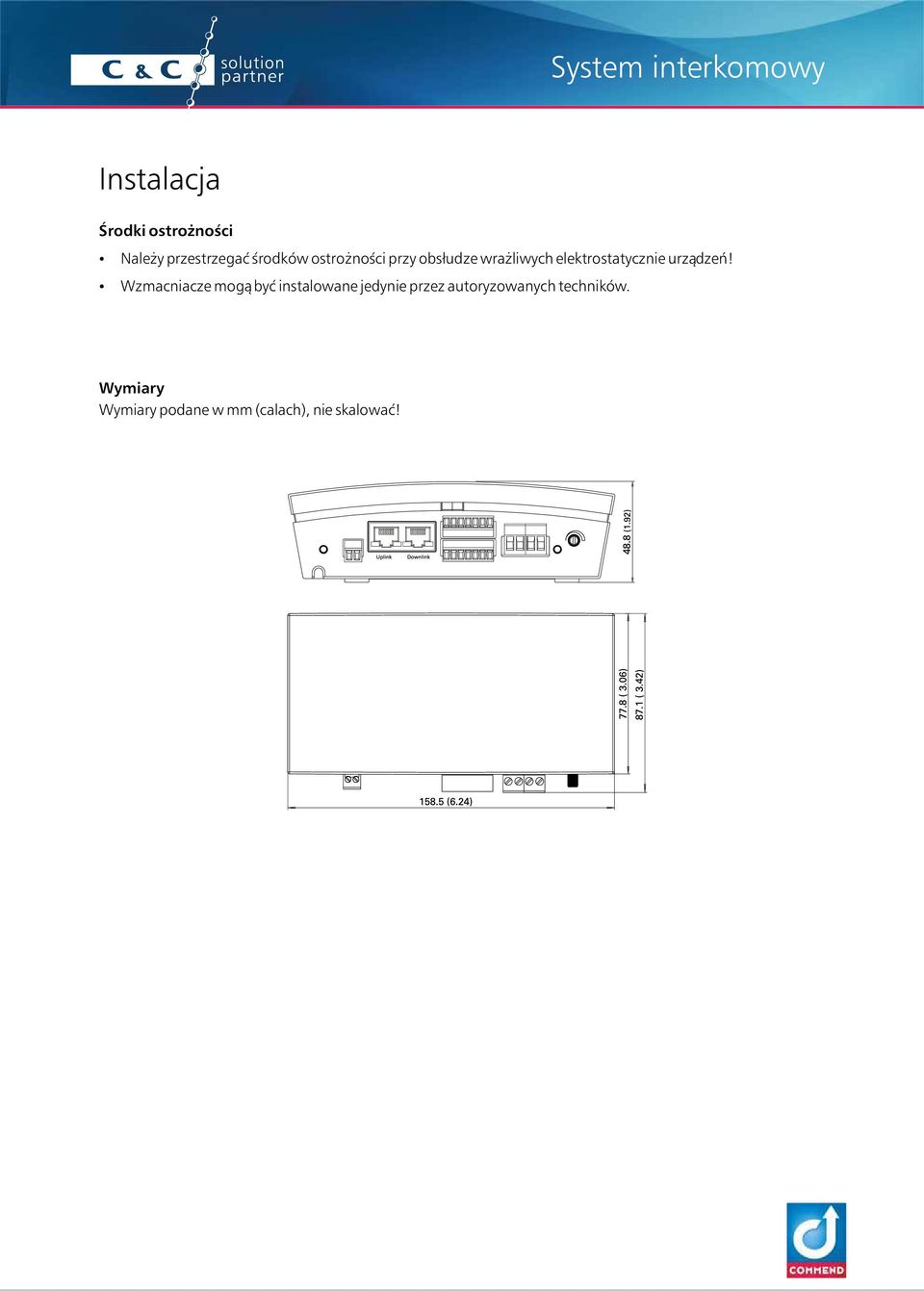

6 Instalacja Środki ostrożności ź Należy przestrzegać środków ostrożności przy obsłudze wrażliwych elektrostatycznie urządzeń! ź Wzmacniacze mogą być instalowane jedynie przez autoryzowanych techników. Wymiary Wymiary podane w mm (calach), nie skalować!

7 Instalacja Mocowanie Wzmacniacz można zamontować na dwa sposoby: Zestaw do montażu ściennego (w zakresie dostawy) Zamocować śruby oraz kołki ustalające Rozerwać otwór montażowy w tylnej części obudowy i powiesić na śrubach Unieruchomić moduł bezprzewodowy przesuwając go w lewo, w prawo lub w dół Górny zacisk szynowy ET 901-HSH35 (nie jest elementem dostawy) Dzięki temu zaciskowi, obudowa skrzynki wzmacniacza może być zainstalowana prostopadle lub równolegle względem szyny, w położeniu pionowym lub poziomym. ul. 17 Stycznia 119, Leszno tel fax leszno@ccpartners.pl ul. Polanki 67c Gdańsk tel fax gdansk@ccpartners.pl ul. Kościuszki Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
