POE-EXT, POE-SPT i BSU-48100

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "POE-EXT, POE-SPT i BSU-48100"

Transkrypt

1 PoE extraktory, splitery i zasilanie rezerwowe EXT* SPT* BSU* I EXT -wyjście PoE + 12VDC-1A I SPT - wyjście 12VDC-0,5A I BSU - rezerwowe zasilanie I Temp. pracy od 40 C NAZWA KOD ZASILANIE POE-EXT-1212-BOX** PoE+ POE-SPT BOX ** PoE / PoE+ BSU BOX VDC * Kompatybilność tylko z LAN-BUS, LAN-RING * uchwyt DIN35-LOCK nie jest w zestawie EXT = 10/100Mbps + PoE+ / PoE + 12VDC/1A switch LAN-BUS LAN-RING 12VDC-1A 10/100M + PoE+ 10/100M + PoE EXT PoE mode B IR LEGENDA UTP Cat5e i wyższy Zasilanie SPT = 10/100Mbps + PoE(+) / PoE(+) + 12VDC/0,5A switch LAN-BUS LAN-RING 12VDC-0,5A IR 10/100M + PoE(+) 10/100M EXT PoE mode B 230VAC BSU zasilanie rezerwowe48vdc Ochrona przepięciowa klasy D 230VAC Źródło : ML QS SU-230/4870 Rezerwa: BSU AKU Główne wejście zasilanie 48VDC Redundancyjne wejście zasilania 48VDC SWITCH 5/10 1/8

2 PoE-EXT opis i parametry techniczne PoE-EXT są extraktorami PoE z wejściem ethernet 10/100M PoE+. Z wejściowego zasilania PoE+ switcha METEL serii LAN-RING można zasilać jedno urządzenie kompatybilne z PoE i jedno urządzenie zasilane 12VDC/max. 1A. Typowym przykładem jest zasilanie kamery PoE i oświetlacza IR. Parametr Wartość Jednostka Uwagi Wejście RJ45 Prędkość 10/100 Mbps IEEE802.3 Zasilanie PoE/ PoE+ PoE mode B Wyjście RJ45 Prędkość 10/100 Mbps IEEE802.3 Zasilanie PoE PoE mode B Wyjście zaciskowe Napięcie 12 VDC Prąd max. 1 A Wymiary BOX: page 5, DXF, VISIO Producent zastrzega sobie prawo do zmian parametrów technicznych bez wcześniejszego uprzedzenia. PoE-SPT opis i parametry techniczne PoE-SPT są spliterami PoE z wejściem ethernet 10/100M PoE+. Z wejściowego zasilania PoE+ switcha METEL serii LAN-RING lub LAN-BUS można zasilać jedno urządzenie 12VDC/max. 0,5A niekompatybilne z PoE. Typowym przykładem jest zasilanie kamery bez PoE i oświetlacza IR. Parametr Wartość Jednostka Uwagi Wejście RJ45 Prędkość 10/100 Mbps IEEE802.3 Zasilanie PoE/ PoE+ PoE mode B Wyjście RJ45 Prędkość 10/100 Mbps IEEE802.3 Wyjście zaciskowe Napięcie 12 VDC Prąd max. 0,5 A Wymiary BOX: page 5, DXF, VISIO Producent zastrzega sobie prawo do zmian parametrów technicznych bez wcześniejszego uprzedzenia. BSU opis i parametry techniczne BSU są modułami do zasilania rezerwowego PoE +48VDC. Typową aplikacją jest zarządzanie zasilaniem rezerwowym do switchy METEL. Parametry ładowania mogą być ustawiane zworką DIP na urządzeniu lub przez Ethernet z managementu SIMULand. Do podłączenia switchy LAN-RING służy magistrala RS485. Rezerwa: Akumulator 12V ołowiowy (żelowy) - automatyczna kontrola stanu baterii - ładowanie stałym napięciem z ograniczeniem pradu - kontrola przeładowania - okresowa kontrola naładowania, podtrzymywanie naładowania baterii - wskazanie stanu ładowania i rozładowania - automatyczne włączenie zasilania rezerwowego przy braku napięcia głównego zasilania. - automatyczne wyłączenie zasilania rezerwowego ochrona przed całkowitym rozładowaniem akumulatora - magistrala komunikacyjna EIA485 - ustawienia, obserwacja stanu, lista parametrów Parametr Wartość Jednostka Uwagi Wejście Napięcie VDC Wyjście Napięcie 48 VDC Moc max. 100 W Max. prąd ładowania 5 A Max. prąd rozładowujący 10 A Wymiary BOX: page 8, DXF, VISIO Producent zastrzega sobie prawo do zmian parametrów technicznych bez wcześniejszego uprzedzenia. 2/8

3 POE-EXT-1212-BOX Instalacja i ustawienia 1. Montaż urządzeń. Extraktor przykręcić do równej powierzchni lub zamocować na szynie DIN35. Uchwyt montażowy, wkręty i śrubki są w zestawie. 2. Podłączenie Ethernetu z PoE(+) Wg rysunku z prawej strony podłączyć kablem UTP ethernet 10/100Mbps (IEEE802.3) z PoE(+) ze switcha LAN-RING lub LAN-BUS. oświetlacz IR obciążenie 12VDC urządzenie 10/100 BaseTx PoE PD* 3. Podłączenie końcowego urządzenia ethernet Wg rysunku z prawej strony podłączyć kablem UTP ethernetowe urządzenie końcowe kompatybilne z PoE 4. Podłączenie urządzenia zasilanego 12VDC/1A Do zacisków oznaczonych 12VDC podłączyć urządzenie, które ma być zasilane ze extraktora. UWAGA1: W przypadku instalacji na zewnątrz spliter należy zabezpieczyć ochroną przepięciową BREAK-100M/PoE-B. 12VDC/1A + RJ45 10/100 Base-T UWAGA2: Przy zasilaniu PoE ze switcha LAN-BUS na wyjściu do dyspozycji jest 15,4W. * norma IEEE802.3-at 2009 definiuje urządzenie PoE PSE power supply device, tj. źródło zasilania PoE urządzenie PoE PD powered device, tj. urządzenie zasilane z PoE RJ45 10/100 Base-T PoE(+) LAN+ PoE PoE PoE+ switch LAN-RING (urządzenie PoE PSE*) 3/8

4 POE-SPT-1212-BOX Instalacja i ustawienia 1. Montaż urządzeń. Spliter przykręcić do równej powierzchni lub zamocować na szynie DIN35. Uchwyt montażowy, wkręty i śrubki są w zestawie. 2. Podłączenie Ethernetu z PoE(+) Wg rysunku z prawej strony podłączyć kablem UTP ethernet 10/100Mbps (IEEE802.3) z PoE(+) ze switcha LAN-RING lub LAN-BUS. oświetlacz IR obciążenie 12VDC urządzenie 10/100 BaseTx 230VAC 3. Podłączenie końcowego urządzenia ethernet Wg rysunku z prawej strony podłączyć kablem UTP ethernetowe urządzenie końcowe. 4. Podłączenie urządzenia zasilanego 12VDC/0,5A Do zacisków oznaczonych 12VDC podłączyć urządzenie, które ma być zasilane ze splitera. 12VDC/0,5A RJ45 10/100 Base-T UWAGA1: W przypadku instalacji na zewnątrz spliter należy zabezpieczyć ochroną przepięciową BREAK-100M/PoE-B. UWAGA2: Przy zasilaniu PoE ze switcha LAN-BUS na wyjściu do dyspozycji jest 15,4W. * norma IEEE802.3-at 2009 definiuje urządzenie PoE PSE power supply device, tj. źródło zasilania PoE urządzenie PoE PD powered device, tj. urządzenie zasilane z PoE + RJ45 10/100 Base-T PoE(+) LAN urządzenie PoE PD* PoE+ switch LAN-RING (urządzenie PoE PSE*) 4/8

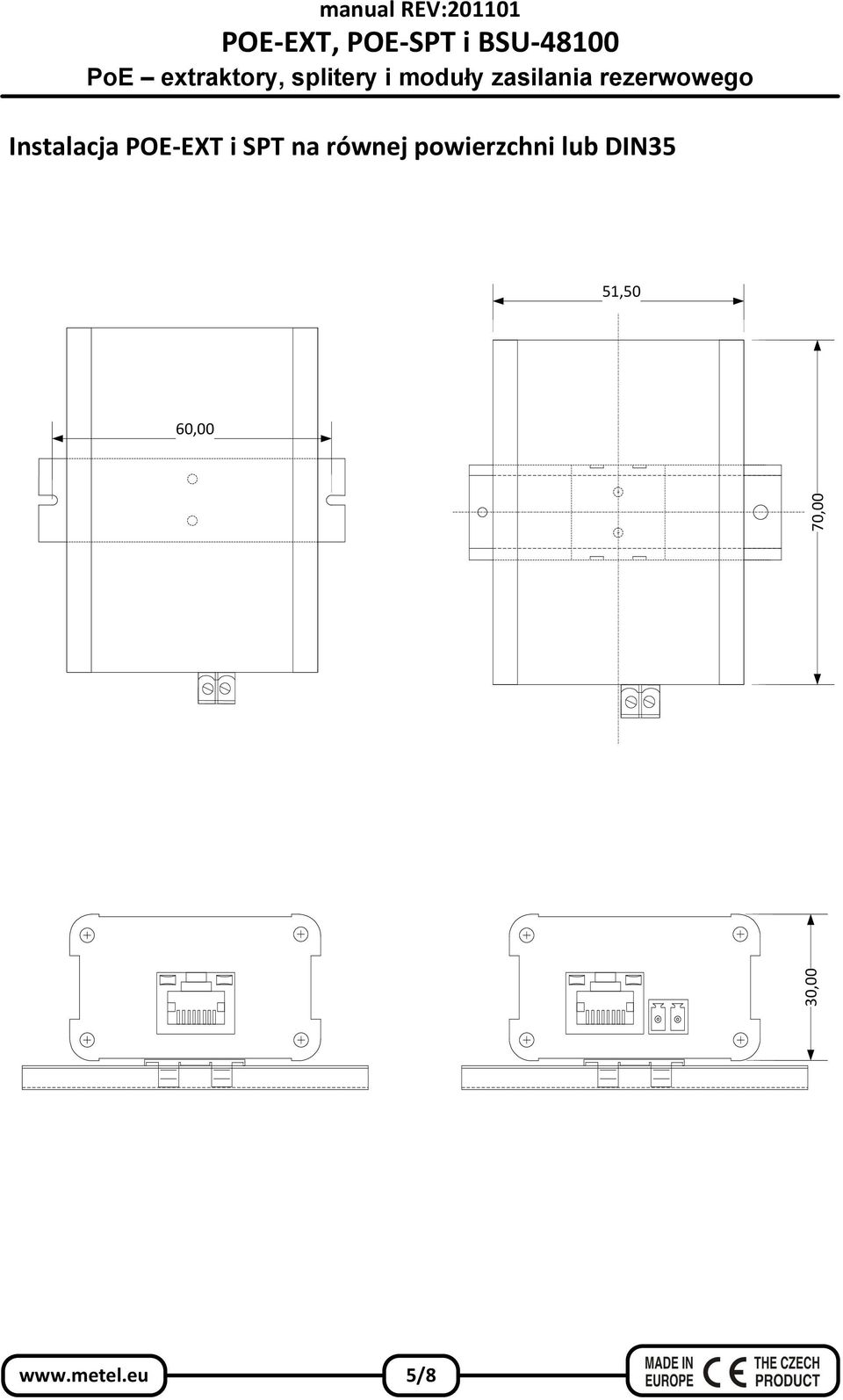

5 Instalacja POE-EXT i SPT na równej powierzchni lub DIN35 51,50 60,00 30,00 70,00 5/8

6 BSU BOX Instalacja i ustawienia 1. Montaż urządzeń. Przykręcić moduł do równej powierzchni lub zamocować na szynie DIN35. Uchwyt montażowy, wkręty i śrubki są w zestawie. 2. Podłączenie wejściowego zasilania 48VDC Podłączyć zasilanie wg rysunku niżej 48VDC. BSU BOX Źródło zasilania 48VDC BSU BOX Źródło zasilania 48VDC AKU Urządzenie AKU Urządzenie Wejście zasilania dodatkowego 3. Podłączenie akumulatora Ustawić zworką DIP prąd ładowania. DIP 1 w położeniu ON - Prąd ładowania ustawia się przez RS485 z software SIMULand DIP 1 w położeniu OFF - Prąd ładowania ustawia się zworką DIP DIP2, DIP3 i DIP4. DIP2 DIP3 DIP4 Prąd ładowania OFF OFF OFF 1.5 A ON OFF OFF 2 A OFF ON OFF 2.5 A ON ON OFF 3 A OFF OFF ON 3.5 A ON OFF ON 4 A OFF ON ON 4.5 A ON ON ON 5 A zworką DIP DIP5 i DIP6 ustawić tryb pracy. DIP5 DIP6 Tryb OFF OFF zasila urządzenie bez doładowywania akumulatora ON OFF ładowanie akumulatora, wyjście 48VDC jest wyłączone OFF ON ładowanie ON-LINE (wyjście 48VDC jest aktywne*) ON ON ładowanie OFF-LINE (wyjście 48VDC aktywuje się tylko przy braku wejściowego zasilania*) * Napięcie wyjściowe na zworce Vout+ należy potencjometrem Vout ustawić o 1V niżej niż napięcie wejściowe. Fabrycznie napięcie wyjściowe modułu ustawiono na 47VDC. 4. Podłączenie urządzenia Urządzenie podłączyć wg rysunku w pkt.2. Sygnalizacyjne diody LED na panelu oznaczają : LED POWER świecenie sygnalizuje aktywne zasilanie części procesorowej, tzn. urządzenie jest włączone LED ERROR świecenie sygnalizuje błąd modułu np. zwarcie baterii, bateria niepodłączona itp. LED CHARGER - świecenie sygnalizuje stan ładowania nie świeci - ładowanie wyłączono mruga szybko test podłączenia baterie mruga pomału tryb ładowania świeci i równo na krótko przygasa - ładowanie w trybie ograniczenia napięcia (bateria prawie naładowana) świeci bateria w pełni naładowana LED OUTPUT - nie świeci - napięcie wyjściowe nie jest generowane świeci - wyjściowe napięcie jest generowane i akumulator jest OK mruga - wyjściowe napięcie jest generowane i akumulator bliski rozładowania 6/8

7 BSU BOX 5. Podłączenie RS485 W przypadku ustawiania i monitorowania modułu przez magistralę RS485 podłączyć zworki RS485 A+ pozytywny przewód RS485 RS485 B- negatywny przewód RS485 GND ekranowanie kabla danych (podłączać tylko przy kablach STP/FTP) Prędkość komunikacji 9.6kbps, bez parzystości, 1 stop bit. Urządzenia będą zarządzane przez Ethernet za pomocą managementu SIMULand około BSU BOX schemat zasilania rezerwowego switcha LAN-RING Wejście głównego zasilania 230VAC SU-230/4870H ML QS Wejście głównego zasilania +48VDC AKU port RS485 B+ A- Switch LAN-RING Wejście głównego zasilania +48VDC Wejście dodatkowego zasilania +48VDC 7/8

8 60,00 manual REV: Instalacja BSU BOX na równej powierzchni lub DIN35 109,00 ON ,00 119,00 8/8
