1 Przemysłowe zarządzalne e LAN-RING Użyte komponenty w standardzie przemysłowym z zakresem temperatur ºC BOX RACK IP65 Przemysłowe zarządzalne e LAN-RING tworzą pełny system urządzeń dedykowanych zarówno do rozległych konfiguracji CCTV, jak i do systemów zabezpieczeń. Zastosowane przeciwprzepięciowe ochronniki umożliwiają ich instalację w obiektach przemysłowych oraz na zewnątrz. Przy korzystaniu z zasilenia METEL serii SU, ML lub z szafy 19" RACK/ 3U jest udzielana 5-letnia gwarancja na uszkodzenia a aż do poziomu uszkodzenia obwodu drukowanego. I Wejścia cyfrowe Switche* posiadają dwa cyfrowe wejścia typu kontakt NC/NO lub aktywacja napięciem (TTL), które po zaprogramowaniu mogą aktywować styczniki na innym u/ach lub I/O na modułach LAN-485 i. Funkcje wejść cyfrowych programuje się przez port USB lub zdalnie po LAN softwarem SIMULand. I Topologia okręgu I Uniwersalne na MM/SM I Wejścia cyfrowe I Programowalne styczniki I Port I Redundancyjne wejście zasil. I Zabezpieczenia przepieciowe I Temperatura pracy C I Management I Wsparcie PoE I Topologia okręgu Topologia okręgu umożliwia za pośrednictwem własnego protokołu LAN-RING aktywację połączenia rezerwowego w czasie do 30ms. Maksymalna ilość y w systemie jest ograniczona jedynie przepustowością danych. Wg przepustowości rozróżniamy serie y 2G i 200M. I Uniwersalne na MM/SM Switche serii 2G i 200M są uniwersalne. Pracują na włóknach MM i/lub SM. Porty optyczne zawierają zintegrowaną technologię falowego multiplexu (WDM). Ring światłowodowy jest budowany na tylko jednym włóknie światłowodowym SM lub MM. I Programowalne styczniki Switche* posiadają styczniki, które mogą być aktywowane różnymi zdarzeniami np. utratą połączenia po LAN lub, rozwarciem albo zwarciem kontaktu bądź kontaktów (funkcja AND / OR), przerwaniem włókna, zanikiem komunikacji na, temperaturą, utratą kamery. Funkcje styków można zaprogramować przez port USB lub zdalnie po LAN LAN softwarem SIMULand. W menu Remap, Wejścia, Wyjścia należy ustawić operacje logiczne AND, OR, filtrowanie po wejściowej stronie i ustawienie czasów styczników itp. Jest także możliwość aktywacji styczników poprzez aplikację SIMULand i dodanie na ekran roboczy wirtualnego klawisza Możliwa jest również odwrotna sytuacja, czyli wejście cyfrowe na u lub innym module I/O może aktywować wirtualne wyjście na ekranie SIMULand. * oprócz 2G REV: /16

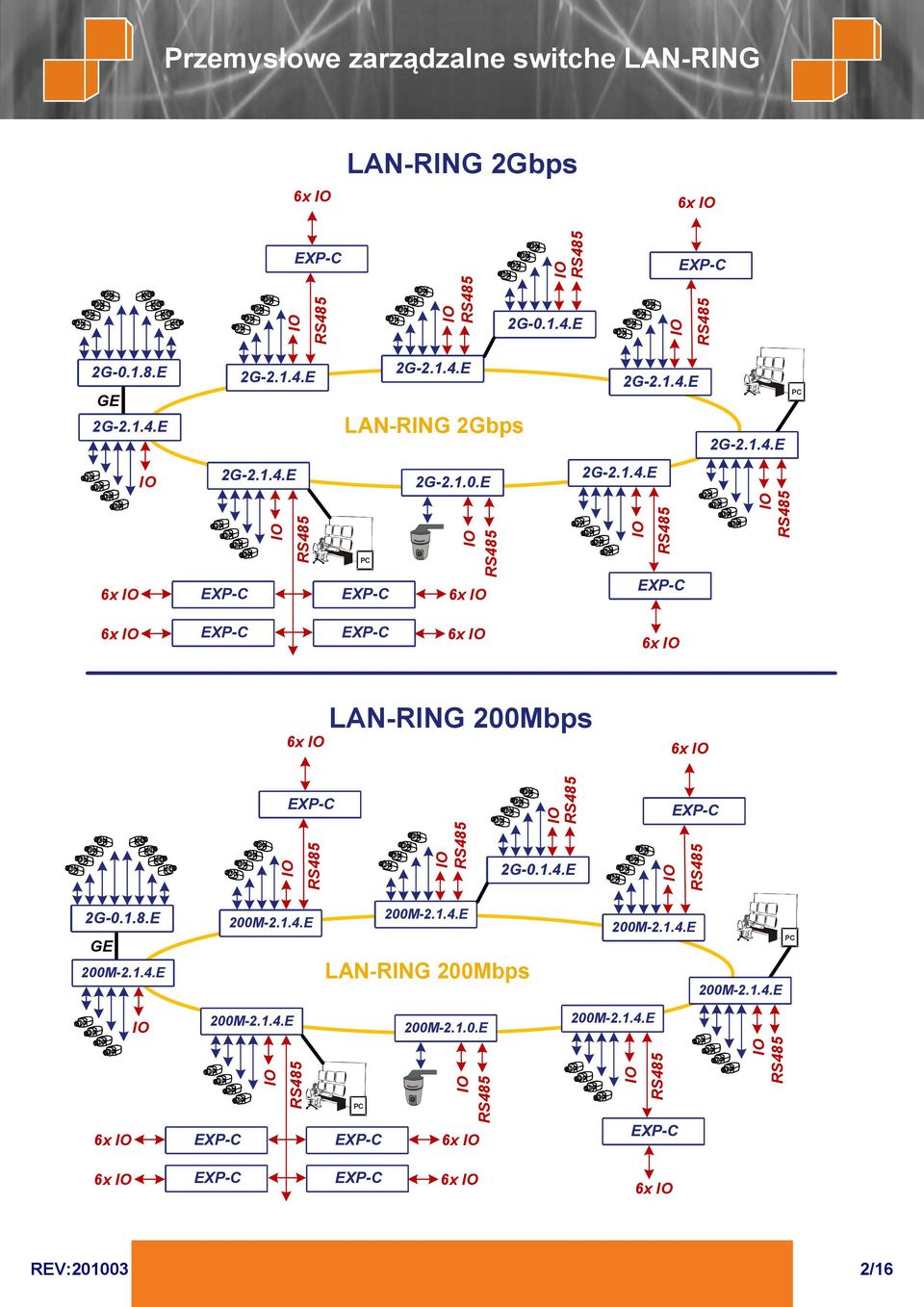

2 Przemysłowe zarządzalne e LAN-RING 6x LAN-RING 2Gbps 6x 2G E 2G E LAN-RING 2Gbps 2G E 6x 6x 6x 6x 6x 6x LAN-RING 200Mbps 6x 2G E 2G E LAN-RING 200Mbps 200M E 6x 6x 6x 6x 6x REV: /16

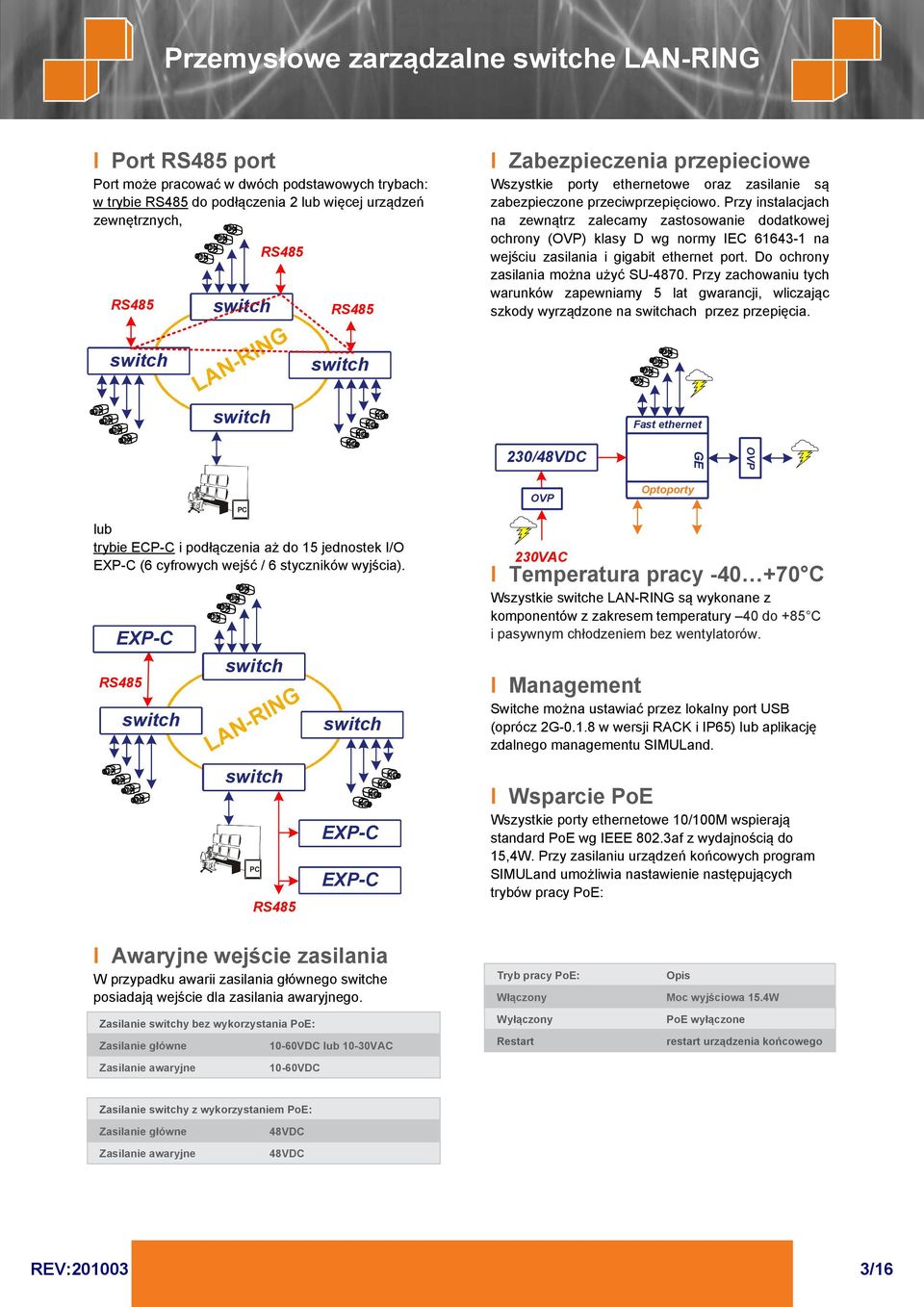

3 Przemysłowe zarządzalne e LAN-RING I Port port Port może pracować w dwóch podstawowych trybach: w trybie do podłączenia 2 lub więcej urządzeń zewnętrznych, LAN-RING I Zabezpieczenia przepieciowe Wszystkie porty ethernetowe oraz zasilanie są zabezpieczone przeciwprzepięciowo. Przy instalacjach na zewnątrz zalecamy zastosowanie dodatkowej ochrony (OVP) klasy D wg normy IEC na wejściu zasilania i gigabit ethernet port. Do ochrony zasilania można użyć SU Przy zachowaniu tych warunków zapewniamy 5 lat gwarancji, wliczając szkody wyrządzone na ach przez przepięcia. Fast ethernet 230/48VDC OVP lub trybie ECP-C i podłączenia aż do 15 jednostek I/O (6 cyfrowych wejść / 6 styczników wyjścia). LAN-RING OVP 230VAC Optoporty I Temperatura pracy C Wszystkie e LAN-RING są wykonane z komponentów z zakresem temperatury 40 do +85 C i pasywnym chłodzeniem bez wentylatorów. I Management Switche można ustawiać przez lokalny port USB (oprócz 2G w wersji RACK i IP65) lub aplikację zdalnego managementu SIMULand. I Wsparcie PoE Wszystkie porty ethernetowe 10/100M wspierają standard PoE wg IEEE 802.3af z wydajnością do 15,4W. Przy zasilaniu urządzeń końcowych program SIMULand umożliwia nastawienie następujących trybów pracy PoE: I Awaryjne wejście zasilania W przypadku awarii zasilania głównego e posiadają wejście dla zasilania awaryjnego. Zasilanie y bez wykorzystania PoE: Zasilanie główne 10-60VDC lub 10-30VAC Tryb pracy PoE: Opis Włączony Moc wyjściowa 15.4W Wyłączony PoE wyłączone Restart restart urządzenia końcowego Zasilanie awaryjne 10-60VDC Zasilanie y z wykorzystaniem PoE: Zasilanie główne Zasilanie awaryjne 48VDC 48VDC REV: /16

4 Przemysłowe zarządzalne e LAN-RING Parametry optyczne (typy i 2G E) Parametry Wartość Jednostka Uwagi Moc optyczna dbm Czułość 22 dbm Włókna optyczne 1x SM 9/125 - SC konektory µm max. 20 km między urządzeniami 1x MM 50(62,5)/125 - SC kon. µm max. 2 km między urządzeniami Długości fali PORT 6: Tx: 1310 / Rx: 1550 nm PORT 7: Tx: 1550 / Rx: 1310 nm Bezpieczeństwo UWAGA: konwertery (interfejsy) zawierają źródła promieniowania laserowego klasy 1 wg EN Parametry optyczne (typy i 200M E) Parametry Wartość Jednostka Uwagi Moc optyczna 14 do 8 / 10 do 0 dbm SM / MM Czułość 31 / 28 dbm SM / MM Włókna optyczne 1x SM 9/125 - SC konektory µm max. 20 km między urządzeniami 1x MM 50(62,5)/125 - SC kon. µm max. 5 km między urządzeniami Długości fali PORT 6: Tx: 1310 / Rx: 1550 nm PORT 7: Tx: 1550 / Rx: 1310 nm Bezpieczeństwo UWAGA: konwertery (interfejsy) zawierają źródła promieniowania laserowego klasy 1 wg EN Parametry elektryczne Parametry Wartość Jednostka Uwagi LAN (UTP) Wspierane formaty FE UTP porty: 10BaseT, 100BaseTx UTP porty: 10BaseT, 100BaseTx, 1000BaseTx Zabezpieczenie p.przepięciowe porty FE: wysoko i niskoprądowe odgromniki + transily porty: 600 W Konektory RJ45 Styczniki wyjście Maksymalne obciążenie DC: max. 100V / max. 3A AC: max. 30V / max. 3A Management Lokalny USB Zdalny aplikacja SIMULand system Windows Zasilanie bez PoE 8-60 / VDC/AC z PoE 48 VDC Pobór mocy Max. 5 VA bez PoE Zabezpieczenie p.przepięciowe przepięciowa / prądowa 2x 1,5 kw (10/1000µs) Środowisko Temperatura pracy ºC temperatura otoczenia Certyfikat TÜV Producent zastrzega sobie prawo zmiany parametrów technicznych bez wcześniejszego uprzedzenia. Maksymalna przepustowość danych 2G LAN-RING max. 1 Gbps Maksymalna przepustowość danych 200M LAN-RING max. 100 Mbps max. 1 Gbps 1x SM (MM) włókno max. 100 Mbps 1x SM (MM) włókno Dopuszczalna obciążalność : max. 80% Dopuszczalna obciążalność : max. 80% REV: /16

5 Przemysłowe zarządzalne e LAN-RING SIMULand aplikacja zdalnego managementu SIMULand jest to aplikacja managementu kompatybilna ze wszystkimi ami 200M i 2G oraz modułami (I/O) LAN-485 i. Oprócz standardowych ustawień VLAN, QoS, rate limiting itp. służy także do : I Wizualizacji systemu Freeware software SIMULand jest aplikacją służącą do zdalnego lub lokalnego zarządzania em. Forma graficzna umożliwia zeskanowanie i dokumentowanie całego systemu łącznie z kontrolą obciążenia i stanu segmentów sieci. I Zdalny restart kamer Przy pomocy funkcji Restart PoE umożliwia zdalny restart kamery lub innego urządzenia zasilanego po przez PoE. I Mierzenie napięcia zasilania Napięcie na obu wejściach zasilania może być również przedstawione w formie graficznej, mierzone wartości są zapisywane do pliku, a w przypadku przekroczenia ustawionego limitu może zostać aktywowany stycznik z alarmem, może zostać wysłany z alertem itp. I Kontrola stanu PoE SIMULandem możemy zdalnie kontrolować stan PoE, resetować port lub go wyłączyć całkowicie. REV: /16

6 Przemysłowe zarządzalne e LAN-RING I QoS, ToS, VLAN... Program administracyjny SIMULand umożliwia także ustawianie priorytetów, filtrowanie danych na podstawie ich typów, filtrowanie wg MAC, ustawianie VLAN, adresów IP, masek, bram, upgrade firmware itp. I Lokalny USB management Do systemów, gdzie nie może być używany zdalny management (np. projekty wojskowe), SIMULand jest wyposażony w port do zarządzania przez USB. I Ustawienia LAN profile Do szybkiego ustawiania większej ilości ów przy często powtarzających ustawieniach portu, możemy wygenerować tzw. Profil, który będziemy przywoływać i zapisywać dla kolejnych portów, bez konieczności ponownego nastawiania VLAN, QoS, ograniczenia szerokości pasma itp. I Podział projektu na obiekty W rozległych systemach z dużą ilością obiektów, pomieszczeń program umożliwia rozmieszczenie urządzeń na wielu ekranach roboczych wg miejsca ich instalacji. I Pomiar ruchu na LAN SIMULand umożliwia zdalny monitoring obciążenia sieci we wszystkich jego segmentach. I PING tool Program posiada również PING tool do weryfikowania dostępności w sieci urządzeń na LAN. REV: /16

7 Przemysłowe zarządzalne e LAN-RING Przemysłowy managed 2x FO 2Gbps 1x 4x FE 1x 2x cyfrowe wejście 1x stycznik NAZWA KOD ZASILANIE Z POE ZASILANIE BEZ POE TAMPER wejście 1 wejście 2 wejście 1 wejście 2 -BOX-PoE VDC 48VDC VDC-AC 10-60VDC nie -RACK-PoE VDC 48VDC VDC-AC 10-60VDC nie -IP65-PoE VDC 48VDC VDC-AC 10-60VDC tak * Zasilanie PoE w szafkach 19" BREAK-RACK/3U dla y II generacji nie jest dostępne - patrz obudowa RACK/PoE ze źródłem PoE lub PoE+ CD detekcja podłączenia włókna ACT detekcja aktywności P7 - port światł. 2Gbps LAN-RING Tx 1550nm / Rx 1310nm CD detekcja podłączenia włókna ACT detekcja aktywności P6 - port światł. 2Gbps LAN-RING Tx 1310nm / Rx 1550nm CD CD ACT P7 ACT P6! CLASS 1 LASER PRODUCT! PO4 PO3 PO2 PO1 P4 FA4 FA3 FA2 FA1 Sygnalizacja stanu PoE POx PoE ON FAx błąd PoE P5 - gigabit Ethernet 10/100/1000 BASE-T USB - lokalny management P5 USB P3 P2 P1 P4 Ethernet 10/100 BASE-T POE porty LED DUPLEX/COLLISN ACT LED ACTIVITY P/R RS 485 P/R LED POWER / RING LED TX(R) / RX(G) I/O PORT B- GND masa A+ RELAY stycznik IN2 cyfrowe wejście IN1 cyfrowe wejście B- GND A+ IN 2 IN 1 RELAY P1 PoE -RACK LAN-RING REV: /16

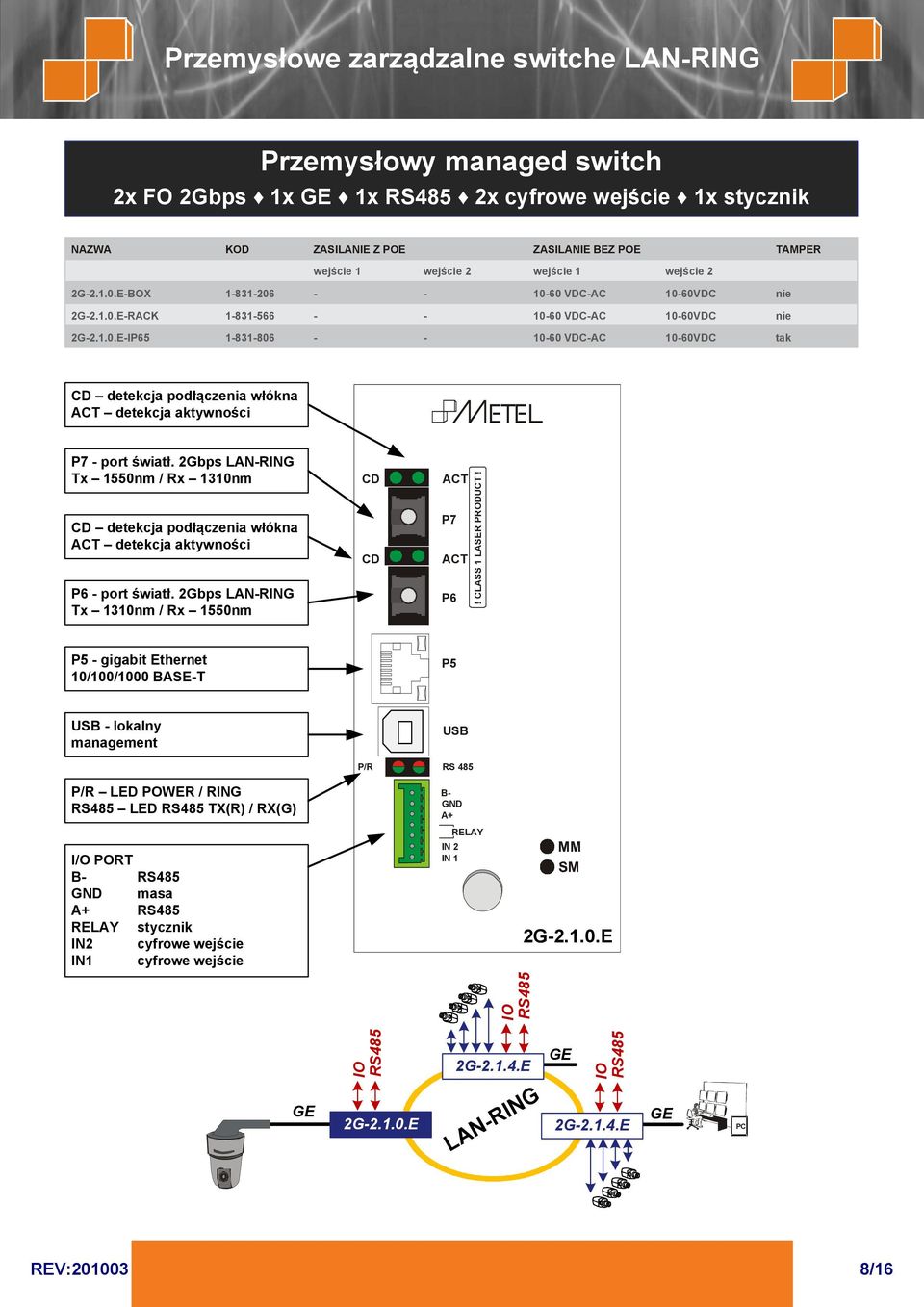

8 Przemysłowe zarządzalne e LAN-RING Przemysłowy managed 2x FO 2Gbps 1x 1x 2x cyfrowe wejście 1x stycznik NAZWA KOD ZASILANIE Z POE ZASILANIE BEZ POE TAMPER wejście 1 wejście 2 wejście 1 wejście 2 2G E-BOX VDC-AC 10-60VDC nie 2G E-RACK VDC-AC 10-60VDC nie 2G E-IP VDC-AC 10-60VDC tak CD detekcja podłączenia włókna ACT detekcja aktywności P7 - port światł. 2Gbps LAN-RING Tx 1550nm / Rx 1310nm CD detekcja podłączenia włókna ACT detekcja aktywności P6 - port światł. 2Gbps LAN-RING Tx 1310nm / Rx 1550nm CD CD ACT P7 ACT P6! CLASS 1 LASER PRODUCT! P5 - gigabit Ethernet 10/100/1000 BASE-T P5 USB - lokalny management USB P/R RS 485 P/R LED POWER / RING LED TX(R) / RX(G) I/O PORT B- GND masa A+ RELAY stycznik IN2 cyfrowe wejście IN1 cyfrowe wejście B- GND A+ IN 2 IN 1 RELAY -RACK 2G E 2G E LAN-RING REV: /16

9 Przemysłowe zarządzalne e LAN-RING Przemysłowy managed 1x 4x FE 1x 2x cyfrowe wejście 1x stycznik NAZWA KOD ZASILANIE Z POE ZASILANIE BEZ POE TAMPER wejście 1 wejście 2 wejście 1 wejście 2 2G E-BOX-PoE VDC 48VDC VDC-AC 10-60VDC nie 2G E-RACK-PoE* VDC 48VDC VDC-AC 10-60VDC nie 2G E-IP65-PoE VDC 48VDC VDC-AC 10-60VDC tak * Zasilanie PoE w szafkach 19" BREAK-RACK/3U dla y II generacji nie jest dostępne - patrz obudowa RACK/PoE ze źródłem PoE lub PoE+ PO4 PO3 PO2 PO1 FA4 FA3 FA2 FA1 Sygnalizacja stanu PoE POx PoE ON FAx błąd PoE P4 P5 - gigabit Ethernet 10/100/1000 BASE-T USB - lokalny management P5 USB P3 P2 P1 P4 Ethernet 10/100 BASE-T POE porty LED DUPLEX/COLLISN ACT LED ACTIVITY P/R RS 485 P/R LED POWER / RING LED TX(R) / RX(G) B- GND A+ P1 I/O PORT B- GND masa A+ RELAY stycznik IN2 cyfrowe wejście IN1 cyfrowe wejście IN 2 IN 1 RELAY PoE -RACK 2G E 2G E LAN-RING REV: /16

10 Przemysłowe zarządzalne e LAN-RING Przemysłowy managed 1x 8x FE NAZWA KOD ZASILANIE Z POE ZASILANIE BEZ POE TAMPER wejście 1 wejście 2 wejście 1 wejście 2 2G E-BOX-PoE VDC 48VDC VDC-AC 10-60VDC nie 2G E-RACK-PoE* VDC 48VDC VDC-AC 10-60VDC nie 2G E-IP65-PoE VDC 48VDC VDC-AC 10-60VDC tak * Zasilanie PoE w szafkach 19" BREAK-RACK/3U dla y II generacji nie jest dostępne - patrz obudowa RACK/PoE ze źródłem PoE lub PoE+ Switche 2G E będą dostępne od ok P5 P8 Ethernet 10/100 BASE-T POE porty P1 P4 Ethernet 10/100 BASE-T POE porty P9 - gigabit Ethernet 10/100/1000 BASE-T LED POWER sygnalizacja zasilania P4 P3 P2 P1 P8 P7 P6 P5 Sygnalizacja stanu PoE P1-P8 Red = fault Green = ok 2G E 2G E LAN-RING 2G E REV: /16

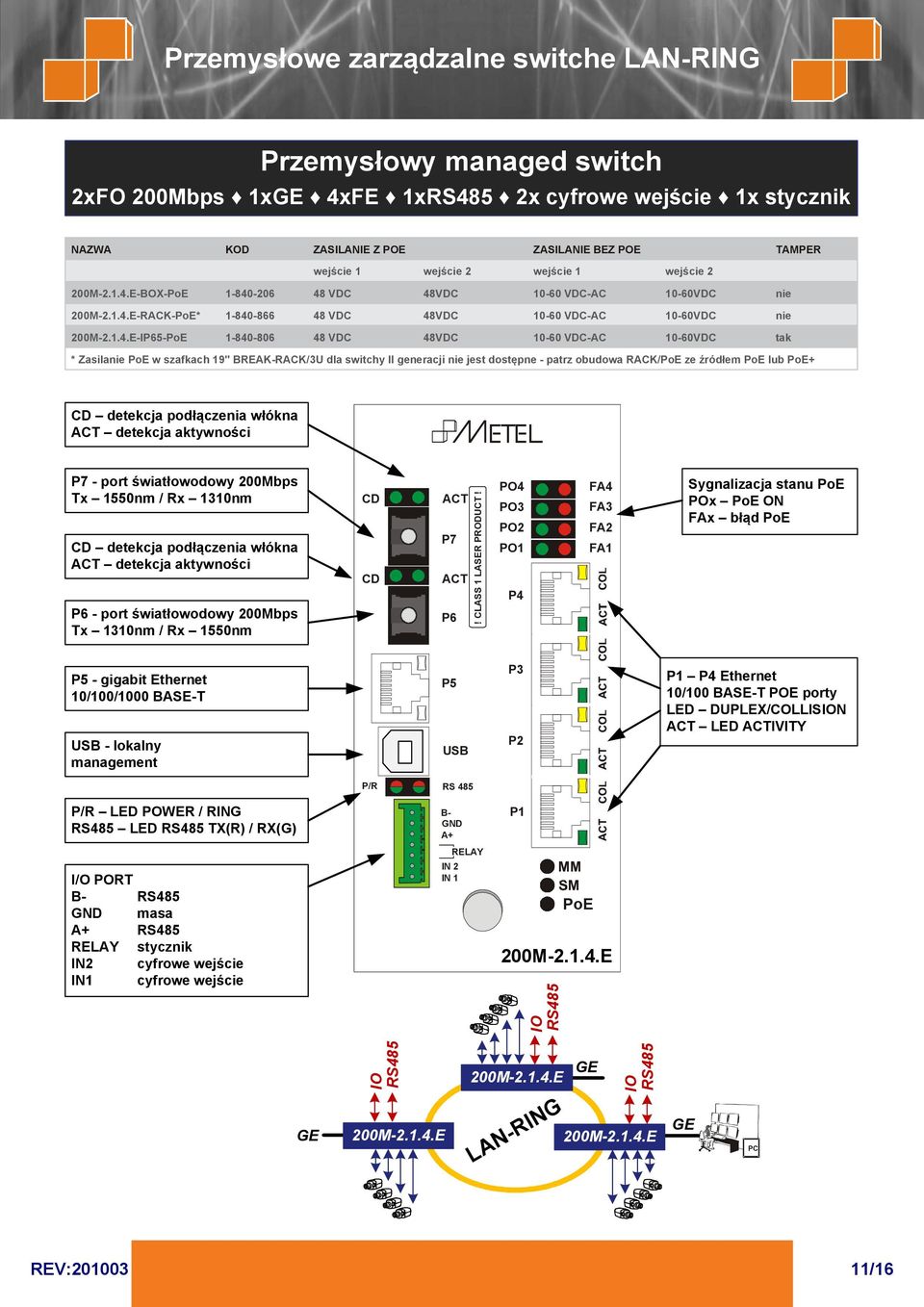

11 Przemysłowe zarządzalne e LAN-RING Przemysłowy managed 2xFO 200Mbps 1x 4xFE 1x 2x cyfrowe wejście 1x stycznik NAZWA KOD ZASILANIE Z POE ZASILANIE BEZ POE TAMPER wejście 1 wejście 2 wejście 1 wejście 2 -BOX-PoE VDC 48VDC VDC-AC 10-60VDC nie -RACK-PoE* VDC 48VDC VDC-AC 10-60VDC nie -IP65-PoE VDC 48VDC VDC-AC 10-60VDC tak * Zasilanie PoE w szafkach 19" BREAK-RACK/3U dla y II generacji nie jest dostępne - patrz obudowa RACK/PoE ze źródłem PoE lub PoE+ CD detekcja podłączenia włókna ACT detekcja aktywności P7 - port światłowodowy 200Mbps Tx 1550nm / Rx 1310nm CD detekcja podłączenia włókna ACT detekcja aktywności P6 - port światłowodowy 200Mbps Tx 1310nm / Rx 1550nm CD CD ACT P7 ACT P6! CLASS 1 LASER PRODUCT! PO4 PO3 PO2 PO1 P4 FA4 FA3 FA2 FA1 Sygnalizacja stanu PoE POx PoE ON FAx błąd PoE P5 - gigabit Ethernet 10/100/1000 BASE-T USB - lokalny management P5 USB P3 P2 P1 P4 Ethernet 10/100 BASE-T POE porty LED DUPLEX/COLLISN ACT LED ACTIVITY P/R RS 485 P/R LED POWER / RING LED TX(R) / RX(G) I/O PORT B- GND masa A+ RELAY stycznik IN2 cyfrowe wejście IN1 cyfrowe wejście B- GND A+ IN 2 IN 1 RELAY P1 PoE -RACK LAN-RING REV: /16

12 Przemysłowe zarządzalne e LAN-RING Przemysłowy managed 2x FO 200Mbps 1x 1x 2x cyfrowe wejście 1x stycznik NAZWA KOD ZASILANIE Z POE ZASILANIE BEZ POE TAMPER wejście 1 wejście 2 wejście 1 wejście 2 200M E-BOX/ VDC-AC 10-60VDC nie 200M E-RACK VDC-AC 10-60VDC nie 200M E-IP65/ VDC-AC 10-60VDC tak CD detekcja podłączenia włókna ACT detekcja aktywności P7 - port światłowodowy 200Mbps Tx 1550nm / Rx 1310nm CD detekcja podłączenia włókna ACT detekcja aktywności P6 - port światłowodowy 200Mbps Tx 1310nm / Rx 1550nm CD CD ACT P7 ACT P6! CLASS 1 LASER PRODUCT! P5 - gigabit Ethernet 10/100/1000 BASE-T P5 USB - lokalny management USB P/R RS 485 P/R LED POWER / RING LED TX(R) / RX(G) I/O PORT B- GND masa A+ RELAY stycznik IN2 cyfrowe wejście IN1 cyfrowe wejście B- GND A+ IN 2 IN 1 RELAY -RACK 200M E 200M E LAN-RING REV: /16

13 Przemysłowe zarządzalne e LAN-RING Źródło zasilania PoE +48VDC z ochroną klasy D i zakresem temperatury ºC AL I Obudowa aluminiowa IP65 I Chłodzenie pasywne I Ochrona 230VAC klasy D Zasilacze są przeznaczone do wewnętrznych oraz zewnętrznych instalacji z wyjściem 48VDC i 24VAC przy temperaturze pracy od -40 do +50 C. Obudowa aluminiowa zapewnia wydajne chłodzenie nawet na pełnym słońcu. Wejście 230VAC posiada zabezpieczenie przeciwprzepięciowe klasy D (wg IEC ). Stosowane najczęściej przy ach na punktach zewnętrznych. NAZWA KOD WEJŚCIE WYJŚCIE SU-230/4870H VAC 48VDC Parametry Wartość Jednostka Uwagi Wejście Napięcie wejściowe 230 VAC Ochrona przepięciowa klasa D IEC Wyjście Napięcie wyjściowe 48 VDC max. 70W Ochrona przepięciowa transil 1500 W 10/1000µs Ochrona prądowa zwrotna Środowisko Temperatura pracy ºC Obudowa IP65 Obud. alum. Producent zastrzega sobie prawo zmiany parametrów technicznych bez wcześniejszego uprzedzenia REV: /16

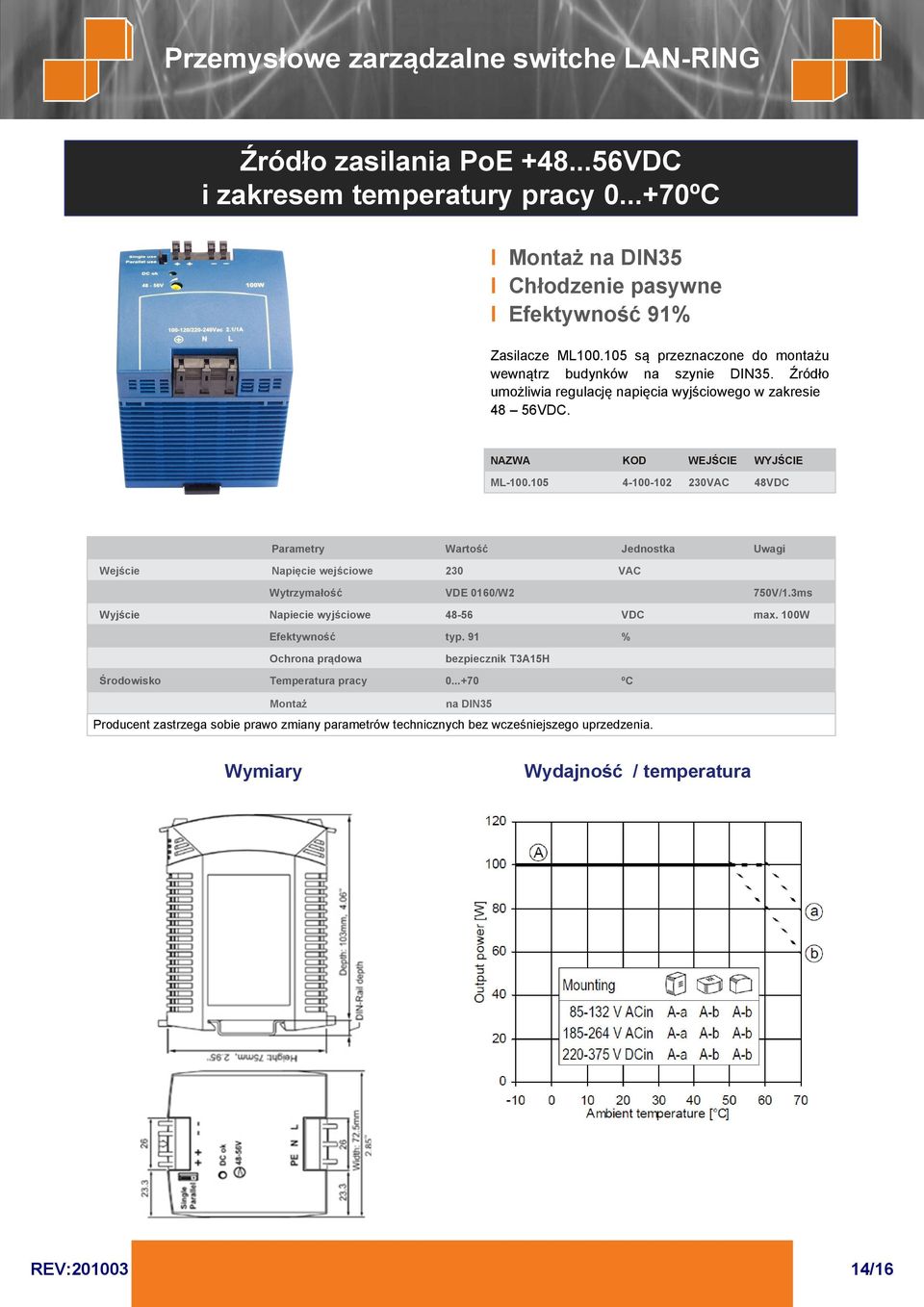

14 Przemysłowe zarządzalne e LAN-RING Źródło zasilania PoE VDC i zakresem temperatury pracy ºC I Montaż na DIN35 I Chłodzenie pasywne I Efektywność 91% Zasilacze ML są przeznaczone do montażu wewnątrz budynków na szynie DIN35. Źródło umożliwia regulację napięcia wyjściowego w zakresie 48 56VDC. NAZWA KOD WEJŚCIE WYJŚCIE ML VAC 48VDC Parametry Wartość Jednostka Uwagi Wejście Napięcie wejściowe 230 VAC Wytrzymałość VDE 0160/W2 750V/1.3ms Wyjście Napiecie wyjściowe VDC max. 100W Efektywność typ. 91 % Ochrona prądowa bezpiecznik T3A15H Środowisko Temperatura pracy ºC Montaż na DIN35 Producent zastrzega sobie prawo zmiany parametrów technicznych bez wcześniejszego uprzedzenia. Wymiary Wydajność / temperatura REV: /16

15 Przemysłowe zarządzalne e LAN-RING 19" szafy z zasilaniem PoE +48VDC do 500W OBRAZEK dostępne od " szafy BREAK-RACK-PoE są przeznaczone do montażu do 5 szt. y LAN-RING i 2 jednostek lub LAN generacji. I Chłodzenie pasywne I Zasilanie PoE do 500W I Redundancyjne wejście zasilania NAZWA KOD UWAGI BREAK-RACK/PoE źródło 100W BREAK-RACK/PoE źródło 300W BREAK-RACK/PoE źródło 500W BREAK-FP panel 2 sloty BREAK-FP panel 3 sloty Parametry Wartość Jednostka Uwagi Wejście Napięcie wejściowe 230 VAC Ochrona przepięciowa klasa D IEC Budowa Sloty dla y / Moduły 5 / 2 VDC szer. / wys. / gł. Ochrona prądowa 19" / 3U / 290 mm zwrotna Środowisko Temperatura pracy ºC Obudowa IP20 Waga 100 / 300 / 500 2,5 / 3 / 4 kg Producent zastrzega sobie prawo zmiany parametrów technicznych bez wcześniejszego uprzedzenia. BREAK-RACK/PoE 100 BREAK-RACK/PoE 300 BREAK-RACK/PoE VAC OVP 48VDC - wejście redundancyjne 230VAC 230VAC OVP 48VDC - wejście redundancyjne OVP 48VDC - wejście redundancyjne Switche kompatybilne z BREAK-RACK/PoE NAZWA KOD MOC MAX. BEZ POE (W) MOC MAX. Z POE (W) SLOTY -RACK-PoE ,6 3 2G E-RACK G E-RACK-PoE ,6 3 2G E-RACK-PoE ,2 3 -RACK-PoE , M E-RACK Producent zastrzega sobie prawo zmiany parametrów technicznych bez wcześniejszego uprzedzenia. REV: /16
