IPSEN-H2O Konfiguracja IPSEN H2O przez SNMP

Transkrypt

1 IPSEN-H2O Konfiguracja IPSEN H2O przez SNMP Wydanie pierwsze - Marzec 2014

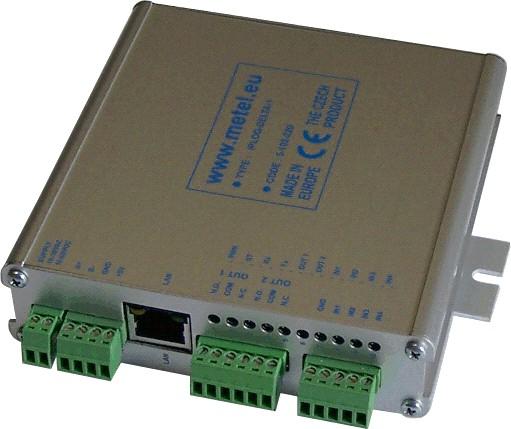

2 Wprowadzenie Wszystkie procedury i instrukcje w tym dokumencie przeznaczone są do stosowania z ireasoning MIB Browser. W przypadku korzystania z innej przeglądarki niż ireasoning, procedury mogą być różne, ale funkcje i opisy wszystkich elementów w aplikacj MIB są takie same. W celu załadowania lub modyfikacji konfiguracjiprzez SNMP, urządzenia musi być podłączone do magistrali MIOS RS485. W tym przypadku urządzeniem jest czujnik IPSEN-H2O. Do magistrali może być podłączonych więcej niż jeden czujnik, i każdy z nich może być identyfikowany przez nazwę i unikalny adres ID. Zgodne z magistralą MIOS są urządzenia LAN-RING oraz IPLOG. Rys. 1 - Magistrala RS485 MIOS A+ B- A+ B- A+ B- A+ B- A+ B- A+ B- A+ B- ACS C H2O % AI / AO Najpierw wczytaj wszystkie pliki, które będą używane (File/Load MIBs). Jeśli znajdują się już inne pliki MIB, zalecamy wyładowanie ich, by uniknąć zamieszania (File/UnLoad MIBs). W polu Address wpisz adres IP urządzenia, do którego podłączony jest czujnik poprzez MIOS. W Advanced szyfrowanie i dziennik danych uwierzytelnionych można ustawić dla switcha. Domyślnie stosowana jest wersja SNMP ver.3. Rys. 2 - Pole adresu IP Rys. 3 - Ustawienia agenta SNMP

3 Wybór urządzeń w MIOS, odczyt i ustawianie wartości Rys. 4 Tabela urządzeń Wybierz urządzenie z magistrali MIOS, które chcesz skonfigrować. Kliknij MIOS/DEVICES z drzewa menu po lewej stronie, następnie kliknij prawym przyciskiem myszy miosdevicetable i wybierz Table View. Tabela wszystkich urządzeń dołączonych do magistrali MIOS pojawi się po prawej stronie. Wybierz rząd w kolumnie miosdeviceselected z nazwą i ID urządzenia do konfiguracji. Następnie kliknij SNMP SET nad tabelą i pojawi się nowe okno. Wpisz numer 1 do Value i potwierdź. Pozycja inactive w tabeli powinna być teraz selected. W drzewie menu po lewej stronie kliknij template/ipsen_h2o, gdzie Rys. 5 - menu IPSEN-H2O możesz odczytać lub ustawić wartości dla IPSEN H2O. Odczyt wartości zapewnia metoda SNMP GET. Najprostszym sposobem Rys. 6 Odczyt stanu odczytu wartości jest podwójne kliknięcie pozycji. Jej wartość pojawi się po prawej stronie.

4 Ustawianie wartości odbywa się za pomoca metody SNMP SET. Najprostszym sposobem ustawienia wartości jest kliknięcie wartości prawym przyciskiem myszy i wybór SNMP SET. W większości przypadków, wartość jest logiką 0(off) lub 1(on), w innych przypadkach jest to liczba. Figure 7 - dry limit setting Po kliknięciu pozycji, w lewym dolnym rogu pojawia się podstawowa lista wartości numer OID, składnia, dostęp, opis, itp.

5 Opis wszystkich funkcji: deviceid Pokazuje numer ID urządzenia w formacie raw status Rejestr stanu (do celów wewnętrznych) / statusall control Rejestr sterowania / restart Ustawione 1 Restart urządzenia / bootloader Ustawione 1 - Restart urządzenia do bootloadera / resettodefault Ustawione 1 Reset konfiguracji do wartości domyślnych / forceevents Do celów wewnętrznych / forcetraps Ustawione 1 Wymuszone wysyłane wszystkich aktywnych trapów (h2ostatechangetrapmask) / disableallevents Do celów wewnętrznych / disablealltraps Ustawione 1 Wyłączone wszystkie aktywne trapy / controlall Cały rejestr sterowania busaddrtimeout Jeśli nie ma zapytania do urządzenia dla ustalonego czasu, urządzenie zmieni swój stan na odłączony od magistrali / busaddrtimeouts Ustawienia czasu [s] outcount Pokazuje liczbę wyjść outactualstate Pokazuje aktualne stany wyjść, 0-wyłączone, 1-włączone / out1actualstate Rzeczywisty stan wyjścia numer 1 (0 lub 1) / outallactualstate Rzeczywisty stan wszystkich wyjść (32b hex) outmanualstate Ręczne sterowanie wyjściem, należy umożliwić stosowanie h2oappoutmanualcontrol / out1manualstate Włączanie/wyłączanie wyjścia nr 1, SET 1-włączone, 0-wyłączone / outallmanualstate Włączanie/wyłaczanie wszystkich wyjść (32b hex) Rzeczywisty stan czujnika H2O h2ostate / state Możliwe stany: Suchy(1), Wilgotny(2), Mokry(4), Uszkodzenie kabla(8), Zmiana(16), wymagana kalibracja(32), Kalibrowanie(64) h2ostatepercent Rzeczywisty stan wilgoci na kablu sensorycznym / statepercent Rzeczywisty stan w procentach [%] h2ocalibration Kabel może być kalibrowany, jeśli pokazuje błędne wartości / calibdry Kalibracja na sucho, czujnik uznaje rzeczywistą wartośc jako suchą. Ustawienie 1-włącza kalibrację / calibwet Kalibracja na mokro, czujnik uznaje rzeczywistą wartość jako mokrą. Ustawienie 1-włącza kalibrację h2odrylimit Limit w procentach, uznawany jako suche środowisko / limitdry Wartość h2owetlimit Limit w procentach, uznawany jako mokre środowisko Note: Procenty między stanem suchym a mokrym uznawane są jako wartości wilgotne / limitwet Wartość h2ostatechangeeventmask (dla celów wewnętrznych) / eventdry (jeśli stosowane w event-manager, powinien być numer 1) / eventmoist / eventwet / eventcablefault h2ostatechangetrapmask Jeśli chcemy wysyłać następujące trapy, musimy aktywować się

6 metodą SET(1)-włączanie, SET(0)-wyłączanie / trapdry Trap będzie wysłany, gdy czujnik oceni środowisko jako suche / trapmoist Trap będzie wysłany, gdy czujnik oceni środowisko jako wilgotne / trapwet Trap będzie wysłany, gdy czujnik oceni środowisko jako mokre / trapcablefault Trap będzie wysłany, gdy nastąpi awaria kabla sensorycznego h2osettletime Czas na ustalenie wartości wejścia. / h2osettletimems Ustawienie czasu w [ms], h2oappoutcount Pokazuje liczbę dostępnych wyjść. h2oappoutactualstate Pokazuje rzeczywisty stan wyjscia. / h2orelayactualstate Pokazuje rzeczywisty stan przekaźnika, 1-włączony, 0-wyłączony h2oappoutmanualcontrol Umożliwia ręczne sterowanie wyjścia, patrz out1manualstate / h2orelaymanualcontrol Ustawienie 1-Zezwolone, 0-Zabronione h2oappoutpulse Wyjście przekaźnika nie jest cały czas włączone podczas trwania jednego stanu (suchy, wilgotny, mokry, awaria kabla), lecz tylko na określony czas, ustawiony w h2orelaypulsetime / h2orelaypulsecontrol Ustawienie 1-Zezwolone, 0-Zabronione h2orelayonmask Zdarzenie, gdy wyjście przekaźnika włączone. Ustawienie 1- Zezwolone, 0-Zabronione / h2orelayondry Włącza przekaźnik, gdy czujnik oceni środowisko jako suche / h2orelayonmoist Włącza przekaźnik, gdy czujnik oceni środowisko jako wilgotne / h2orelayonwet Włącza przekaźnik, gdy czujnik oceni środowisko jako mokre / h2orelayoncablefault Włącza przekaźnik, gdy nastąpi awaria kabla sensorycznego h2orelayoffmask Zdarzenie, gdy wyjście przekaźnika wyłączone. Ustawienie 1- Zezwolone, 0-Zabronione / h2orelayoffdry Wyłącza przekaźnik, gdy czujnik oceni środowisko jako suche / h2orelayoffmoist Wyłącza przekaźnik, gdy czujnik oceni środowisko jako wilgotne / h2orelayoffwet Wyłącza przekaźnik, gdy czujnik oceni środowisko jako mokre / h2orelayoffcablefault Wyłącza przekaźnik, gdy nastąpi awaria kabla sensorycznego h2orelaypulsetime Patrz h2oappoutpulse / h2orelaypulsetimems Czas w [ms], wartość
