Konwerter DAN485-MDIP

Transkrypt

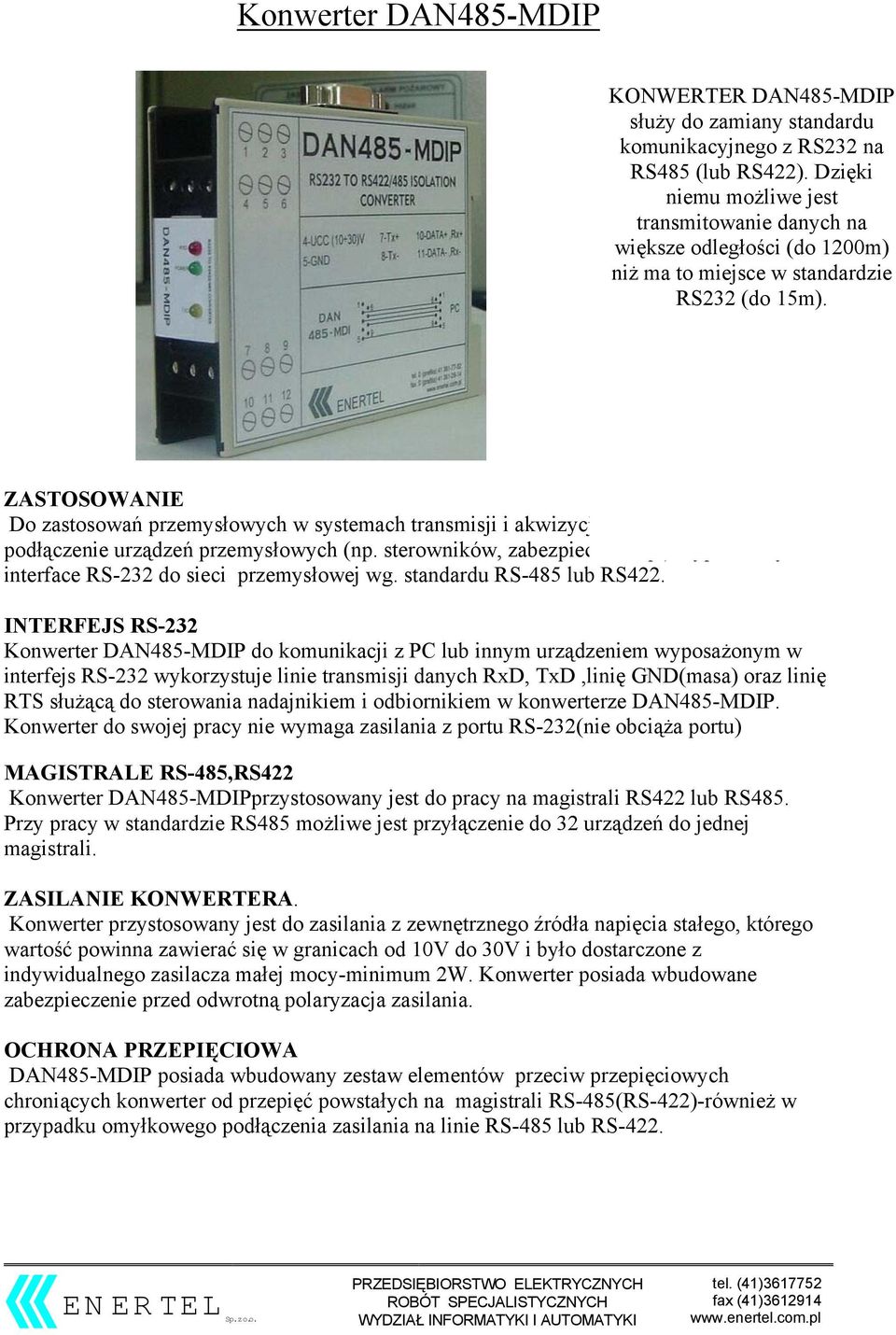

1 Konwerter DAN485-MDIP KONWERTER DAN485-MDIP służy do zamiany standardu komunikacyjnego z RS232 na RS485 (lub RS422). Dzięki niemu możliwe jest transmitowanie danych na większe odległości (do 1200m) niż ma to miejsce w standardzie RS232 (do 15m). ZASTOSOWANIE Do zastosowań przemysłowych w systemach transmisji i akwizycji danych. Umożliwia podłączenie urządzeń przemysłowych (np. sterowników, zabezpieczeń, itp.) wyposażonych w interface RS-232 do sieci przemysłowej wg. standardu RS-485 lub RS422. INTERFEJS RS-232 Konwerter DAN485-MDIP do komunikacji z PC lub innym urządzeniem wyposażonym w interfejs RS-232 wykorzystuje linie transmisji danych RxD, TxD,linię GND(masa) oraz linię RTS służącą do sterowania nadajnikiem i odbiornikiem w konwerterze DAN485-MDIP. Konwerter do swojej pracy nie wymaga zasilania z portu RS-232(nie obciąża portu) MAGISTRALE RS-485,RS422 Konwerter DAN485-MDIPprzystosowany jest do pracy na magistrali RS422 lub RS485. Przy pracy w standardzie RS485 możliwe jest przyłączenie do 32 urządzeń do jednej magistrali. ZASILANIE KONWERTERA. Konwerter przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego, którego wartość powinna zawierać się w granicach od 10V do 30V i było dostarczone z indywidualnego zasilacza małej mocy-minimum 2W. Konwerter posiada wbudowane zabezpieczenie przed odwrotną polaryzacja zasilania. OCHRONA PRZEPIĘCIOWA DAN485-MDIP posiada wbudowany zestaw elementów przeciw przepięciowych chroniących konwerter od przepięć powstałych na magistrali RS-485(RS-422)-również w przypadku omyłkowego podłączenia zasilania na linie RS-485 lub RS-422.

2 REZYSTOR DOPASOWUJĄCY Urządzenie posiada wewnętrzny rezystor dopasowujący 120Ω włączany mikroprzełącznikiem na wejściu RX zmniejszający wpływ odbić w linii transmisyjnej przy dużej szybkości transmisji. Zaleca się stosować (włączać) rezystor dopasowujący na końcach magistrali przy długościach linii transmisyjnej powyżej 700m (19200 bit/s.) lub 1000m (9600 bit/s.) OPTOIZOLACJA GALWANICZNA W konwerterze DAN485-MDIPistnieje izolacja galwaniczna: - pomiędzy torem RS232,a zasilaniem konwertera (1000V DC) - pomiędzy torem RS232,a torem RS422/485 (5000V DC) SYGNALIZACJA OPTYCZNA Konwerter posiada trzy diody LED sygnalizujące stan pracy konwertera: - zielona - podanie napięcia zasilającego - żółta - transmitowanie danych z PC do konwertera - czerwona - transmitowanie danych z konwertera do PC W przypadku pracy na większych prędkościach zmniejsza się jasność świecenia diod. OBUDOWA Konwerter zamontowano w obudowie przeznaczonej do montażu na szynie DIN lub DIN EN DANE TECHNICZNE Zakres napięcia zasilającego 10V-30 V Max moc pobierana z zasilacza 1.5W Prędkość transmisji do 56 kbit/s Maksymalny zasięg 1200 m Wymiary (83x98x22) mm Izolacja galwaniczna pomiędzy zasilaniem, a RS V Izolacja galwaniczna pomiędzy RS232, a RS422(485) 5000 V Temperatura pracy ( ) o C Wilgotność względna (30 80) %

3 UWAGI INSTALACYJNE Podłączenie zasilania i linii transmisyjnych wykonać według opisów zamieszczonych na konwerterze i poniższych rysunków. Zalecane przewody połączeniowe: - zasilanie - typowym kablem zasilającym, - linie transmisyjne(standard RS485,RS422) - podwójną skrętką ekranowaną przy transmisji danych na większe odległości, - połączenie z PC lub z innym urządzeniem(standard RS232) typowym kablem do podłączenia modemu(nie krzyżować linii Tx z Rx) PRACA KONWERTERA NA MAGISTRALI CZTEROPRZEWODOWEJ SPOSÓB PODŁĄCZENIA ZASILANIA I LINII TRANSMISYJNYCH KONWERTERA DAN485-MDI Z INNYM KONWERTEREM. PC TxD(2) RxD(3) DB9-męskie RxD(2) TxD(3) DB9-żeńskie (4)UCC (5)GND DAN485-MDI (7)TX+ (8)TX- (10)DATA+,RX+ (11)DATA-,RX- Zasilacz (10 30)V, 2W 4 PRZEWODY SW1-sekcja1 TX+ TX- RX+ RX- 120 ohm Sterownik 1 PRACA KONWERTERA NA MAGISTRALI DWUPRZEWODOWEJ SPOSÓB PODŁĄCZENIA KONWERERA DAN485-MDI Z INNYMI KONWERTERAMI PC TxD(2) RxD(3) DB9-męskie RxD(2) TxD(3) DB9-żeńskie (4)UCC (5)GND DAN485-MDI (7)TX+ (8)TX- (10)DATA+,RX+ (11)DATA-,RX- Zasilacz (10 30)V, 2W RS485 (2 PRZEWODY) SW1-sekcja1 DATA+ DATA- DATA+ DATA- DATA+ DATA- 120 ohm Sterownik 1 Sterownik 2 Sterownik 32

4 OPIS KONFIGURACJI KONWERTERA MIKROPRZEŁĄCZNIKAMI 1.Wybór magistrali RS-485/RS-422 Wyboru magistrali czteroprzewodowej (RS422) lub dwuprzewodowej (RS485) dokonujemy za pomocą -sekcja 4.Przy czym po ustawieniu magistrali RS485 musimy dodatkowo wybrać sposób sterowania nadajnikiem (RTS ON lub RTS OFF),ilość bitów (10 lub 11) i prędkość transmisji danych. Opis sposobu wyboru tych funkcji podany jest w poniższym tekście. Jeśli wybierzemy funkcje RTS ON nie jest ważna ilość bitów i prędkość transmisji danych. Numer sekcji Magistrala dwuprzewodowa RS-485 Magistrala czteroprzewodowa RS OFF ON 2.Załączenie funkcji sterowania sygnałem RTS Konwerter wyposażony jest w mikroprocesor, który automatycznie przełącza nadajnik z odbiornikiem w przypadku pracy na linii dwuprzewodowej(rs485).jeśli jednak chcemy sterować nadajnikiem za pomocą sygnału RTS ze złącza RS232 to możemy uaktywnić tą funkcję za pomocą,a dokładnie poprzez przełączenie 6 sekcji w położenie ON. Załączanie tej funkcji pokazuje poniższa tabelka. RTS ON - funkcja włączona RTS OFF funkcja wyłączona Numer sekcji RTS - ON RTS - OFF 6 ON OFF 3.Wybór formatu danych 10 lub 11 bitów standardzie RS232 W przypadku transmisji danych po linii dwuprzewodowej z wyłączonym RTS (RTS OFF) należy określić ilość wszystkich bitów w ramce RS232. Dokonuje się tego poprzez odpowiednie ustawienie sekcji 5.Mamy do dyspozycji dwa ustawienia: 10 bitów - 1bit startu + 8bitów danych + 1 lub więcej bitów stopu 11 bitów - 1bit startu + 9bitów danych + 1 lub więcej bitów stopu Opis przedstawia poniższa tabelka. Numer sekcji 11 bitów 10 bitów 5 ON OFF
