1 Moxa Solution Day 2010 Profesjonalne Rozwiązania dla Przemysłu Moduły kontrolno pomiarowe iologik Marcin Krzewski 1

2 Agenda Moxa Active OPC Rodzina iologik iologik E2200 iologik 4000 iologik E4200 iologik E1200 Charakterystyka ogólna Dostępne modele Konfiguracja Podsumowanie iologik W5300 Charakterystyka ogólna Dostępne modele Konfiguracja Click&Go iologik W E1200 Podsumowanie iopac8000 2

3 Moxa Active OPC Aktywny sterownik działający na zasadzie push Urządzenie informuje o swoim stanie Brak konieczności ciągłego odpytywania Zmniejszenie zajętości sieci o 80% i 7 razy krótszy czas odpowiedzi 3

4 Rodzina iologik E1200 RemoteEthernet I/O E2200 Active Ethernet I/O R2200 -RS-485 I/O E4000 ModularI/O W5300 CellularGPRS I/O 4

5 iologik E2200 Charakterystyka ogólna Raportowanie o zdarzeniach przez TCP/UDP/ /SNMP trap Łatwa w użyciu logika Click&Go Konfiguracja przez ioadmin lub stronę Web Kontrola wejść/wyjść przez Modbus/TCP oraz SNMP Możliwość zestawienia bezpośredniego połączenia Peer-to- Peer Biblioteki MXIO VB/VC.NET i Linux C API 5

6 iologik E2200 Dostępne modele E2210 E2212 E2214 E2240 E2242 E2260 E2262 DI DO DI/O 4 12 AI 8 4 AO 2 Relay 6 RTD 6 TC 8 6

7 iologik 4000 Charakterystyka ogólna Komunikacja Modbus/TCP (NA-4010) oraz Modbas/RTU (NA-4020/4021) Możliwość podłączenia do 32 modułów rozszerzających wejść/wyjść Biblioteki MXIO DLL dla Windows wpierające VB, VC++, BorlandC++ Builder,.NET Zarządzanie i konfiguracja przez ioadmin 7

8 iologik E4200 Charakterystyka ogólna Dwa port LAN zapewniające redundancję sieciową oraz jeden port RS-232 Modułowa budowa z możliwością łączenia do 16 modułów wejścia/wyjścia Aktywny moduł z wbudowaną logiką Click&Go 2.0 Współpraca z modemem GSM OnCell 2110/2150 Raportowanie o zdarzeniach przez TCP/UDP/ /SNMP trap/sms Biblioteki MXIO VB/VC.NET i Linux C API 8

9 iologik E4200 Dostępne moduły I/O Model Liczba wejść/wyjść Model Liczba wejść/wyjść M x DI (sink) M x DI (source) M x DI (source) M x relay M x DI (sink) M x AI 4-20 ma M x DI (source) M x AI 0-10V M x 110 VAC M x RTD M x 220 VAC M x TC M x DO(sink) M x AO 4-20 ma M x DO (source) M x AO 0-10 V M x DO (sink) Moduły zasilające i rozprowadzające potencjał 9

10 iologik E4200 Konfiguracja Modular ioadmin Automatyczne wykrywanie zainstalowanych modułów 10

11 iologik E1200 Charakterystyka ogólna Wbudowany 2 portowy switch do połączeń daisy-chainlub zewnętrznych urządzeń Wspiera bezpośrednie połączenie z serwerem Moxa Active OPC Definiowane adresowanie Modbus/TCP Biblioteki MXIO VB/VC.NET i Linux C API 11

12 iologik E1200 Dostępne modele Model E1210 E1211 E1212 E1214 E1240 E1241 E1242 E1260 E1262 Typ portów 16 wejść cyfrowych 16 wyjść cyfrowych 8 wejść i 8 konfigurowalnych we/wy cyfrowych 6 wejść cyfrowych i 6 portów przekaźnika 8 wejść analogowych 4 wyjścia analogowe 4 wejścia analogowe, 4 wejścia cyfrowe i 4 konfigurowalne we/wy 6 wejść temperaturowych RTD 8 wejść termopar 12

13 iologik E1200 Konfiguracja iosearch Dostępne moduły Informacje o portach Lista ustawień 13

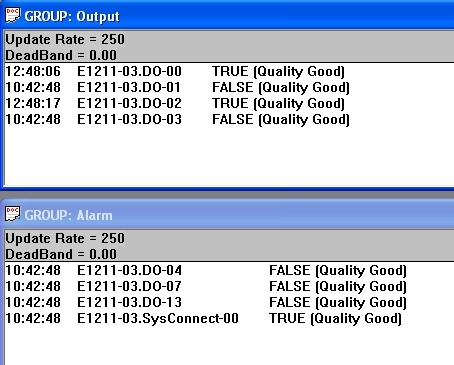

14 iologik E1200 Konfiguracja Moxa Active OPC Zgłoszenie portów do serwera OPC 14 Informacje o kanałach od sterownika OPC

15 iologik E1200 Definiowane adresy Modbus/TCP SCADA Kompatybilność DI-0_10001 DI-1_10002 DI-2_10003 Stałe adresy DI-0_1xxxxx DI-1_1xxxxx DI-2_1xxxxx Adresy definiowane 15

16 iologik E portowy switch Połączenie łańcuchowe (daisy-chain) wielu urządzeń pomiarowych bez dodatkowego switcha zewnętrznego 20m 100m 80m Ethernet Switch Link Ethernet Switch Link I/O I/O I/O I/O I/O I/O I/O I/O Czujniki Czujniki Czujniki Czujniki Czujniki Czujniki Czujniki Czujniki 16

17 iologik E portowy switch Podłączenie zewnętrznych urządzeń z komunikacją Ethernet do sieci 17

18 Przykład Rozproszony system pomiarowy 18

19 iologik E1200 Podsumowanie Zmniejszona liczba przewodów potrzebnych do stworzenia zaawansowanej sieci pomiarowej Łatwość integracji urządzeń w istniejącym systemie Bezproblemowa zamiana istniejących rozwiązań na moduły Moxa Informowanie o zdarzeniu przez urządzenie dzięki serwerowi Active OPC 19

20 iologik W5300 Charakterystyka ogólna Kompaktowe rozwiązanie dla telemetrii GPRS Różne strategie połączeń GPRS Raportowanie o zdarzeniach przez SMS/TCP/UDP/ /SNMP trap Port szeregowy RS-232/422/485 Brama Modbus/RTU Modbus/TCP Zarządzenie za pomocą ioadmin przez sieć GSM Biblioteki MXIO VB/VC.NET i Linux C API 20

21 iologik W5300 Dostępne modele Model W5312 W5340 Typ portów 8 wejść i 8 wyjść cyfrowych, 4 konfigurowalne wejścia/wyjścia cyfrowe 4 wejścia analogowe, 8 konfigurowalnych wejść/wyjść cyfrowych, 2 porty przekaźnika W5340-T 4 wejścia analogowe, 8 konfigurowalnych wejść/wyjść cyfrowych, 2 porty przekaźnika rozszerzony zakres temperatury pracy od -40 do 70ºC 21

22 iologik W5300 Konfiguracja ioadmin Możliwość zarządzania modułami pomiarowymi przez sieć GSM Zmiana ustawień interfejsu Ethernet, GSM, konfiguracja I/O, Active Tags, archiwizowanie danych przeprowadzane z poziomu jednego programu Dodawanie dodatkowych modułów wejść/wyjść Statystyki sieciowe Programowanie logiki Click&Go Aktualizowanie Firmware u 22

23 iologik W5300 Konfiguracja ioadmin Lista urządzeń Opcje konfiguracyjne Lista portów WE/WY 23

24 iologik W5300 Monitorowanie połączenia GPRS Sprawdzanie stanu połączenia GSM Sprawdzanie połączenia ze zdefiniowanym adresem IP Restart systemu w przypadku braku komunikacji Dziennik zdarzeń 24

25 iologik W5300 Konfiguracja Moxa Active OPC Adres serwera Active OPC Czułość zmian wejść analogowych Czas powiadamiania Aktywne kanały 25

26 iologik W5300 Click&Go Polecenia warunkowe typu IF-THEN-ELSEpozwalają na wstępną analizę danych i podejmowanie decyzji Warunki IF Zmiana na wejściu cyfrowym Licznik impulsowy Zmiana na wejściu analogowym Licznik przełączenia przekaźnika Wartość wewnętrznego rejestru Przepełnienie zegara Zaplanowane zadanie Kanał wirtualny PoleceniaTHEN-ELSE Wyjście cyfrowe Wyjście impulsowe Wyjście przekaźnika Reset licznika przełączeń przekaźnika Zegar Pułapka SNMP Aktywna wiadomość Wysłanie wiadomości Wysłanie wiadomości SMS 26

27 iologik W5300 Programowanie Click&Go Ustawianie warunków Podgląd reguł Click&Go 27

28 iologik W E1200 Rozszerzanie liczby portów Możliwość podłączenia do 3 modułów E1200 Wejścia/wyjścia E1200 dostępne z poziomu logiki Click&Go Łatwe i szybkie dołączanie dodatkowych modułów dzięki wbudowanemu w E1200 dwuportowego switcha 28

29 iologik W E1200 Rozszerzanie liczby portów Eksport ustawień iologik E1200 Dodanie E1200 do W5300 E1200 dostępny jako rozszerzenie W

30 iologik W E1200 Click&Go Poszczególne wejścia/wyjścia modułu rozszerzającego dostępne dla logiki Click&Go z poziomu W

31 iologik W E1200 Moxa Active OPC 31

32 iologik W5300 Podsumowanie Kompletny system przystosowany do zdalnej telemetrii Możliwość rozszerzenia liczby wejść/wyjść dzięki obsłudze do trzech dodatkowych urządzeń E1200 Wsparcie dla logiki Click&Go Archiwizowanie danych na karcie SD oraz przesyłanie ich poprzez TFTP Zarządzenia urządzeniem poprzez sieć GSM poprzez zintegrowane narządzie ioadmin 32
