Przemysłowe Switche Zarządzalne 2G-10S.F. Konstrukcja 19" / 1U

Transkrypt

1 Redundantne topologie LAN-RING.v1 i v2, RP-M, RP 10x COMBO port 2x wej. cyfrowe z obsługą pętli zrównoważonych 1x programowalny przekaźnik 2x port z obsługą ASSET, ATS, CIAS, DOMINUS, GALAXY, HUB-PRO, PERIDECT, SICURIT-ABSOLUTE i innych systemów, więcej na Obsługa IGMPv1,v2,v3, SMTP, SNMPv1,v2,v3, SNTP, VLAN, 802.1p/q, QoS Obsługa poleceo CGI/TELNET dla kamer i rejestratorów Szyfrowane zarządzanie AES/SHA-1, konsola USB Konstrukcja 19" / 1U 16x zaawansowane IP Watchdogi Pasywne chłodzenie Precyzyjna ochrona przeciwprzepięciowa na wszystkich portach Temperatura pracy od 40 C do +70 C NAZWA KOD ZASILANIE -UNIT/1U VAC w zestawie moduły: 1x BX-1000-W4, 1x BX-1000-W5 Zastosowanie systemu Przemysłowe e zarządzalne zoptymalizowane są do rozległych systemów zabezpieczeo i automatyki z wymogami dla dużych obciążeo danych z redundancją. Wszystkie uniwersalne porty COMBO obsługują każdą kombinację do 10 urządzeo z obsługą standardów: 100BASE-BX/LX fast ethernet po jednym/dwóch włóknach optycznych 1000BASE-BX/LX gigabit ethernet po jednym/dwóch włóknach optycznych 10/100/1000BASE-T gigabit ethernet po UTP lub FTP Cat5/6/7 Switche są w pełni kompatybilne z topologią magistrali LAN-BUS, Redundantnymi topologiami LAN-RING, RP-M oraz z sieciami wykorzystującymi protokół RP do zapewnienia redundancji. Switche posiadają również dwa porty, 2 cyfrowe wejścia i wyjście przekaźnikowe (zestyk przełączny) do łatwej integracji z systemami automatyki przemysłowej, systemów alarmowych, systemów kontroli dostępu, systemów ochrony obwodowej, itp. Przykład podłączenia topologii LAN-BUS, LAN-RING 200M i 2G Gwarantujemy czas rekonfiguracji sieci do 30ms dla LAN-RING 2G i 200M. FA SFP1 G1 SFP2 G2 SFP3 G3 SFP4 G4 SFP5 G5 SFP6 G6 SFP7 G7 SFP8 G8 SFP9 G9 SFP10 G10 LEGEND Fast Ethernet Gigabit 1x włókno MM lub SM LAN-BUS 200M-LAN-RING 2G-LAN-RING 1/13

2 Redundantne topologie LAN-RING.v1 i v2, RP-M, RP Switche wspierają kilka protokołów zapewniających ochronę przed pętlami w sieci. LAN-RING.v1 i v2 - topologie pierścieniowe z szybką rekonfiguracją do 30ms. RP-M topologia siatki. RP-M jest w 100% zgodna z RP. W sieci z obsługą elementów RP-M, przyspiesza rekonfigurację sieci do dziesiątek lub maks. setek ms. LAN-RING RP-M/RP DP DP RP DP Bezpieczeostwo BP RP DP DP RP DP RP RP BP 10x port COMBO Switch wyposażony jest w dziesięd uniwersalnych portów combo (połączenie gniazda SFP oraz portu GE). Do gniazd SFP można dowolnie wkładad moduły SFP METEL lub moduły innego producenta. Jeżeli do gniazda nie jest włożony żaden moduł SFP, automatycznie aktywowany jest sąsiedni port GE. Porty Gigabit Ethernet wspierają standardy 10BASE-T, 100BASE-Tx, 1000BASE- T, funkcję Autonegocjacji i MDI/MDI-X. Kompatybilnośd Obsługa oprogramowania wizualizacyjnego Wizualizacja Systemy LAN-RING i IPLOG są obsługiwane przez szeroki zakres oprogramowao wizualizacyjnych. Do komunikacji z tymi platformami stosowany jest wyłącznie szyfrowany protokół SNMP.v3 i następujące metody: SNMP SET ustawianie urządzeo za pomocą protokołu SNMP. Typowy przykład: ustawienie przekaźnika i jakakolwiek konfiguracja portów fast/gigabit ethernetowych lub magistrali szeregowych. SNMP GET wysyłanie informacji o stanie w oparciu o żądania z systemu sterowania. Forma ta jest stosowana do transmisji zwykle niekrytycznych informacji operacyjnych. Menedżer SNMP okresowo odpytuje agentów SNMP. Wadą jest możliwe opóźnienie transmisji informacji o kilka sekund. SNMP TRAP urządzenie samoczynnie wysyła informacje o stanie do systemu sterowania. SNMP TRAP jest często wykorzystywany do przekazywania stanów krytycznych. Jego zaletą, w porównaniu z SNMP GET, jest natychmiastowa reakcja. Przykłady SNMP TRAP TEMPERATURA przekroczenie ustalonych limitów i przywrócenie do dozwolonego zakresu. IP WATCHDOG zmiana stanu obserwowanych urzadzeo IP. WEJŚCIA CYFROWE zamykanie/otwieranie wejśd cyfrowych. PĘTLE ZBALANSOWANE trap może byd wysyłany dla każdego stanu: sabotaż-zwarcie, normalny, wysoka rezystancja, alarm, awaria, masking, sabotaż-rozwarcie. PORTY ETHERNETOWE przekroczenie ustalonych limitów dla ruchów danych w kierunku Tx / Rx, przywrócenie do dozwolonego zakresu ruchu danych w kierunku Tx Rx, link UP/DOWN. PORT USB - podłączenie/rozłączenie kabla USB. wykrywanie aktywności/nieaktywności magistrali osobno w kierunku Tx/Rx. RING OPTYCZNY zamykanie/otwieranie pierścienia optycznego. ZASILANIE przekroczenie wartości min/maks. dla podstawowego i rezerwowego napięcia zasilania, przywrócenie do dozwolonego zakresu. 2/13

3 Topologia SIATKI z protokołami RP i RP-M W systemach, których nie można zastosowad w topologi RING i wymagających wspierania topologii SIATKI, zalecamy stosowanie opracowanego przez nas protokołu RP-M, bazującego na protokole RP. RP-M Optymalizuje i przede wszystkim przyspiesza algorytmy RP do znajdywania alternatywnych tras przy zachowaniu pełnej zgodności z RP. Warstwa szkieletowa Warstwa dystrybucyjna Warstwa dostępu 2G-2S.3.0.F 2G E 2G F 2G-2S.1.4.F LEGENDA 1x włókno MM lub SM Fast Ethernet Gigabit Ethernet 200M M Poniższa tabela pokazuje czas przełączania dla protokołów RP, RP-M oraz LAN-RING.v2. AWARIA RP RP-M LAN-RING.v2 Jednostka Awaria na aktywnej linii (5 ów w pierścieniu) Przerwa śr. 84 śr. 30 < 30 ms Odzyskiwanie śr. 197 śr ms Awaria na aktywnej linii (10 ów w pierścieniu) Przerwa śr. 794 śr. 40 < 30 ms Odzyskiwanie śr. 6 śr. 3 0 ms Awaria na aktywnej linii (30 ów w pierścieniu) Przerwa - śr. 110 < 30 ms Odzyskiwanie - śr ms 3/13

4 Event Management Instrukcja instalacji REV: Głównym celem Event Managementu jest wykorzystanie efektu synergii ustawieo, zwiększenie wartości użytkowej systemu jako całości. Kamery nie pozostają już bierne w zaprogramowanej pozycji, podczas gdy czujniki wykryją ruch, pożar, otwarcie drzwi, itp., lecz automatycznie kierują się tam gdzie wystąpił problem. Otwarcie kontaktronu lub zmiana stanu czujki PIR (ruch, sabotaż, antymasking, awaria...) aktywuje wysłanie polecenia HTTP / CGI do kamery, aby obróciła się w kierunku zadanego PRESETU, uruchomiła PATTERN itd. Wysłane synchronicznie trapy do softwaru VMS informują operatora... IP Watchdog automatycznie monitoruje dostępnośd urządzeo IP poprzez zapytania ARP. Jeśli urządzenie nie odpowiada, IPLOG może automatycznie wysład SNMP trap, zamknąd lub otworzyd lokalny/zdalny przekaźnik, wysład , wysład polecenie HTTP / CGI itp. Jeśli podłączony czujnik zmierzy temperaturę, wilgotnośd lub poziom płynu wykraczające poza określony zakres, Event Management automatycznie wykona ustalone działania, np. włączy/wyłączy ogrzewanie, wentylację, klimatyzację, wyśle SNMP trap, itp. Aplikacje IPLOG-APP rozszerzają podstawowy zestaw narzędzi Event managementu o obsługę: - systemów perymetrycznych - NVR - zbieranie danych z liczników energii elektrycznej/ gazu/ wody. Więcej na. LO VIDEO Dostępne wejścia i wyjścia Kompatybilnośd Unikalny zestaw narzędzi w menu EXTENSION przełączników LAN-RING i jednostek kontroli IPLOG umożliwia ustawienie całej gamy automatycznych działao niezależnych od zewnętrznego oprogramowania. Do ich ustawieo dostępny jest szeroki zakres wejśd i wyjśd, które w przyszłości jeszcze rozszerzymy w oparciu o życzenia klientów. Magistrala MIOS Zdarzenia ETHERNET Zdarzenia TCP Z kamer IP SNMP Cyfrowe wejścia Pętle zbalansowane Zaawansowane IP Watchdogi Stan ringu optycznego i inne zmienne Z aplikacjami IPLOG-APP: NVR Geutebrück, MBUS, Peridect, Zamel, V-Alert... EVENT MANAGEMENT * Magistrala MIOS Zdarzenia ETHERNET SNMP SMS Cyfrowe/przekaźnikowe wyjścia Odtwarzanie sampli AUDIO Restar PoE Polecenia HTTP do ster. kamery Z aplikacjami IPLOG-APP: NVR Geutebrück, MBUS, Peridect, Zamel, V-Alert... * w przygotowaniu Szczegółowe informacje o obsłudze poszczególnych wejśd i wyjśd dostępne na 4/13

5 Polecenia HTTP do sterowania kamerami Switche LAN-RING mogą sterowad 8 kamerami za pomocą poleceo HTTP. Używają metod HTTP GET i PUT i są w stanie wysyład polecenia o długości 128 B. Zaletą tego rozwiązania jest szybka reakcja mierzona w milisekundach w porównaniu z setkami ms podczas sterowania kamerami z serwerów. Jednak obie te opcje sterowania mogą byd stosowane jednocześnie. Ustawienie jest bardzo proste i składa się z trzech kroków: 1. W menu Extension/CAM/Basic 2. Do menu Extension/CAM/User commands skopiuj ustaw adres IP i informacje wymagane polecenia HTTP. Dla poleceo presetu AXIS, ten krok logowania sterowanej kamery. można pominąd. Polecenia AXIS są przechowywane bezpośrednio w pamięci naszych urządzeo. 3. W menu Extension/CAM/Basic ustaw wymagane działania. Jeśli IN2 jest w stanie Alarm, polecenie HTTP GET Nr 4 jest wysłane do CAMERA 3. Jeśli IP Watchodg 3 wykryje rozłączone urządzenie, polecenie HTTP GET Nr 6 jest wysłane do CAMERA 4. Jeśli cyfrowe wejście IN1 jest otwarte, polecenie HTTP PUT Nr 8 jest wysłane do CAMERA 16. Typowe zastosowania: Kamera automatycznie obraca się w kierunku drzwi w przypadku otwarcia kontaktronu, gdy czujka PIR wykryje ruch, itp. W przypadku kradzieży kamery lub routera, inna kamera automatycznie obraca się do presetu lub uruchamia pattern w celu wychwycenia intruza. Switch/IPLOG automatycznie przełącza kamerę w tryb DAY/NIGHT w oparciu o czujnik światła zewnętrznego. Wyjście przekaźnikowe kamery termowizyjnej wykrywa ruch. Switch/IPLOG automatycznie obraca kamerę w pole widzenia kamery termowizyjnej. 5/13

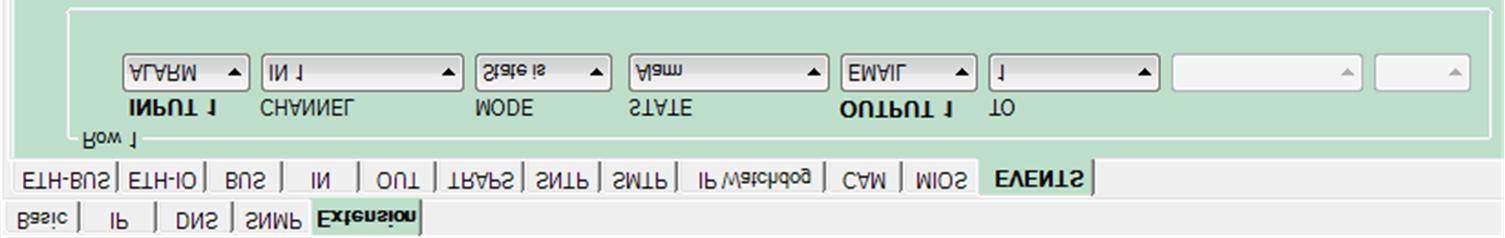

6 Firmware ów LAN-RING, konwerterów minilan oraz jednostek IPLOG umożliwia wysyłanie i przez serwer SMTP. Istnieją dwa sposoby wysyłania i: A) Podczas generowania każdego dozwolonego trapu, jest wysyłany do adresu oznaczonego jako Logger. Komunikat zawiera czas, trap OID, wartośd oraz indeks. Funkcja ta nosi nazwę SMTP Logger i może byd stosowana do rejestrowania SNMP trapów w postaci i. Nie są one, w przeciwieostwie do portów SNMP, blokowane przez zapory. Przykład wysyłania OID Ustawienie serwera Aktywacja loggera B) Wysyłanie a może byd także ustawione jako automatyczne działanie w menu EVENTS. może byd wysłany do 5 adresów. Wysyłanie każdego fragmentu informacji ustawiane jest osobno dla każdego adresu. Każda osoba otrzyma w ten sposób tylko e przeznaczone dla niej, nie zawracając sobie głowy zbędnymi informacjami. Temat jest generowany jako "Adres IP typ urządzenia opis". Treśd jest generowana jako np. "data czas Cyfr. wejście IN1 zamknięte". Przykład wysyłania a na aktywację IN1 Ustawienie adresu Przykład wysyłania a z IP Watchdog 1 Ustawianie wysyłania i w menu EVENTS 6/13

7 Zaawansowane IP Watchdogi Jedną z głównych cech naszych urządzeo są IP Watchdogi, które nie tylko monitorują dostępnośd urządzeo IP, ale są również w stanie wykonad szereg automatycznych działao w przypadku wykrycia problemu. Protokół ARP jest stosowany do monitorowania dostępności urządzeo IP, i umożliwia ich stosowanie również dla urządzeo z zablokowanym protokołem ICMP (ping). W małej obudowie BOX i ach 10" jest 8 IP Watchdogów, w ach 19" - 16 IP Watchdogów, w jednostkach IPLOG - aż 32. Switch / IPLOG zamyka lokalny/zdalny przekaźnik Router został skradziony wysyła CAM 1 Kamera zawiesiła się Restart PoE wysyła SNMP trap wysyła polecenie HTTP/CGI CAM 2 IP Watchdog Nr 2 wysyła stany z ID 30 do sieci LAN. W przypadku rozłączenia urządzenia IP, IP Watchdog Nr 3 wysyła polecenie HTTP Nr 6 do kamery Nr 6. Zdarzenia Ethernetowe Zdarzenia ethernetowe są wykorzystywane do przekazywania informacji o stanie w sieci LAN. Dostępnych jest 999 niepowtarzalnych identyfikatorów informujących o odebranych stanach. Wysyłanie zdarzeo Odbieranie zdarzeo Zdarzenia TCP Nowoczesne kamery IP, w przypadku wykrycia ruchu, hałasu, itp. umożliwiają wysyłanie zdarzeo TCP, które mogą byd kolejnymi wejściami u METEL. Menu kamery IP AXIS Menu TCP w SIMULand.v3 7/13

8 Magistrala MIOS Instalacja i ustawienia produktu są, w na podstawie naszych wieloletnich doświadczeo, najważniejszymi etapami w rozwoju projektu. Skomplikowane i kłopotliwe ustawienia prowadzą do częstych błędów i niepożądanych opóźnieo w instalacji. Dlatego też staramy się zminimalizowad te niedogodności. Efektem tego jest protokół MIOS do podłączenia modułów IO i czujników. Głównymi korzyściami w stosunku do starszej wersji protokołu dla Cyfrowych wejśd i wyjśd są: Automatyczne przydzielanie adresów Automatyczne wykrywanie typu urządzenia Obsługa zmiennych analogowych Aktualizacja urządzenia przez magistralę Obsługa zmiennych analogowych Zgodnośd z czujnikami zalania wodą Zgodnośd z czujnikami temperatury i wilgotności Protokół MIOS rozróżnia 2 typy urządzeo: A+ B- MIOS BUS m s A+ B- A+ B- Urządzenie SLAVE A+ B- Urządzenie ROOT Urządzenie ROOT Urządzenie ROOT steruje komunikacją magistrali może byd reprezentowane przez LAN-RING z fw 50 lub wyższym lub przez każdą jednostkę monitorującą serii IPLOG-DELTA. Urządzenie MIOS SLAVE Moduły MIOS i czujniki reagujące na żądania urządzenia ROOT. MIOS SLAVE może też samodzielnie wysyład trapy MIOS o przekroczeniu min/max dozwolonej wartości lub trapy dotyczące zmiany stanu urządzenia ROOT. Urządzenie ROOT przekazuje informacje o stanie do Event Managementu i ustanawia dostęp SNMP. Ustawienie czujnika temperatury IPSEN-T1 Unikalne ID Górny limit Dolny limit Ustawienie czujnika zalania IPSEN-H2O Unikalne ID Tryb niezależny Tryb impulsowy Aktywacja SNMP trapów Aktywcja SNMP trapów Ustawianie automatycznych działao 8/13

9 Cyfrowe wejścia i wyjścia Wejścia i wyjścia cyfrowe umożliwiają przesyłanie dwustanowej informacji w trybach: CLOSE jeśli wejście jest włączone (zamknięte), zostanie wykonane zdefiniowane zdarzenie. Typowe zastosowanie przycisk ART aktywujący impuls na wyjściu przekaźnika do otwarcia bramy. OPEN jeśli wejście jest rozłączone (otwarte), zostanie wykonane zdefiniowane zdarzenie. Typowe zastosowanie ustawienie trybu OPEN dla kontaktronu. Gdy drzwi się otwierają, urządzenie wysyła polecenia HTTP do kierowania kamerą na preset, wyświetla tekst, itp. DIRECT stan wejścia jest okresowo kopiowany na ustawione wyjście. Ten tryb jest zwykle stosowany do przesyłania stanu wejścia bezpośrednio do wyjśd przekaźnikowych. Stan wejścia cyfr. może byd przesyłany do wyjśd lokalnych lub, za pomocą opcji ETH, do wyjśd zdalnych urządzeo. Połączenie wejśd cyfrowych Połączenie wyjśd przekaźnika Tryb wyjścia Wysyłanie zdarzeo Odbieranie zdarzeo Zbalansowane pętle alarmowe Cyfrowe wejścia ów i jednostek IPLOG mogą byd przełączane do trybu ALARM obsługującego pętle zbalansowane stosowane w systemach alarmowych. Są to wejścia analogowe o zmiennej rezystancji. Zakres rezystancji: 0.30kΩ. Maksymalna długośd strefy: 100m Maks. liczba wyróżnionych stanów: 8 Sposób balansowania pętli i rezystancji odpowiadającej odrębnym stanom można łatwo ustawid w aplikacji SIMULand. 1k0 Przykłady: Połączenie 1k0 podwójnie zbalansow. strefy ALARM TAMPER Połączenie podwójnie zbalans. strefy z sygnalizacją awarii Połączenie podwójnie zbalans. strefy z sygnalizacją awarii i maskingu 9/13 1k0 3k0 ALARM TAMPER FAILURE 1k0 ALARM 3k0 SABOTAGE 12k FAILURE ANTIMASK. 1k0 1k0

10 2x port lub 1x port RS422 Switche wyposażone są w 2 porty lub 1 port RS422. Port może działad w 3 podstawowych trybach: Serwer TCP - do bezpośredniego połączenia z aplikacją na masterze. Tryb UDP - do podłączenia 2 lub więcej urządzeo zewnętrznych z wyjątkowo niskim opóźnieniem. Tryb EXP-C IO - do podłączenia do 15 jednostek I/O EXP-C oraz 5 jednostek I/O EXP-C16 Tryb MIOS IO - do podłączenia do jednostek 15 I/O IPSEN-D6 oraz D16, czujników temperatury, wilgotności, zalania wodą, itp. TCP UDP IPSEN Linie szeregowe MIOS IPSEN IPSEN Drobna ochrona przeciwprzepięciowa 30A [8/20µs] IPSEN Odpornośd Wszystkie wejścia chronione są drobnym zabezpieczeniem przeciwprzepięciowym, dzięki czemu wzrasta średni czas bezawaryjnej pracy urządzenia (MTBF), wpływający na minimalizację kosztów serwisowych. 2x wejście zasilania Switche wyposażone są w dwa niezależne wejścia zasilania. Bezpieczeostwo Obsługa VLAN, QoS, SNMP, SMTP, SNTP, IGMP Kompatybilnośd SNMP Protokół zarządzania danymi w sieci LAN. SMTP Protokół wysyłania i. SNTP Protokół synchronizacji czasu. IGMP Protokół zarządzania grupami multicastowymi. Switche obsługują VLAN, Priorytet i szerokośd pasma niezależnie na wszystkich portach ethernetowych. 10/13

11 Bezpieczeostwo komunikacji W celu zapewnienia maksymalnego bezpieczeostwa transmisji danych, oprogramowanie SIMULand.v3* wykorzystuje algorytm szyfrowania AES i algorytm haszowania SHA1 przed nieautoryzowanymi zmianami przesyłanych danych. Tym samym urządzenia są zgodne z normą EN Cała komunikacja z oprogramowaniem integracyjnym jest także szyfrowana. Do integracji z innymi programami dostarczamy pliki MIB. 5-Letnia gwarancja ALL INCLUSIVE 5-Letnia gwarancja ALL INCLUSIVE, wliczając uszkodzenia spowodowane przepięciami, Ma zastosowanie do wszystkich urządzeo IP METEL. Dla konwerterów ze slotami SFP, gwarancję można otrzymad, gdy zastosowano moduły SFP METEL. Dokładne warunki gwarancji zawarte są w pliku Warunki gwarancji na /pl/pomoc/gwarancja-all-inclusive. Parametry techniczne Parametr Wartośd Jednostka Uwaga COMBO port Liczba 10 x SFP Standardy: 100BASE-BX, LX BASE-BX, LX... Ethernet (metaliczny) 1000BASE-T / 100BASE-TX / 10BASE-T IEEE 802.3i/u/ab MDI/MDIX, Auto-negotiation IEEE klauzula 28 Złącza RJ45 Ochrona przeciwprzepięciowa 30 A 8/20µs Przełączanie Kolejki priorytetowe 8 Liczba VLAN 4094 Grupy IGMP 1024 Rozmiar tablicy MAC 8 K Rozmiar bufora pakietu 1 Mbit Wyjście przekaźnika Liczba 1 Maks. obciążenie P / I / U 62.5VA (30W) / 1A / 60V obciążenie rezystancyjne Wejście cyfrowe Liczba 2 Obsługa pętli zrównoważonej tak Maks. liczba stanów 8 Liczba 2 Tryb half-duplex Ochrona przeciwprzepięciowa 30 A 8/20µs Zasilanie 2x 230 VAC VAC Pobór mocy Maks. 25 W Ochrona przeciwprzepięciowa 1000 A 8/20µs Zarządzanie LAN Szyfrowanie: AES SIMULand.v3 Hash: SHA-1 SIMULand.v3 Środowisko Temperatura pracy C temp. środowiska Temperatura przechowywania C Wilgotnośd maks. 95% bez kondensacji The producer retains the right Chłodzenie to change any technical parameters pasywne without previous announcement. Certyfikacja USB Ustawianie dostępu z hasłem SIMULand.v3 The producer retains the right to change any technical parameters without previous announcement. Producent zastrzega sobie prawo do zmiany parametrów technicznych bez wcześniejszego uprzedzenia. CE 11/13

12 Wymiary -Unit/1U NOWELIZACJA wersja domyślna Dodano RP-M 12/13

13 Instalacja 1. Montaż Zamontuj na płaskiej powierzchni w 19" szafie RACK. 2. Podłącz zasilanie Podłącz zasilanie 230VAC do a. W razie potrzeby podłącz również zasilanie rezerwowe 230VAC. Podłączone zasilanie sygnalizowane jest świecącą diodą LED. 3. Włóż moduł światłowodowy Każdy moduł SFP zgodny z wymogami MSA (porozumienie producentów modułów SFP) może byd włożony w slot SFP. Dla modułów z dwustronną transmisją po jednym włóknie (długośd fali multipleks), musimy byd pewni, że wzajemne moduły optyczne są poprawnie połączone. W przypadku modułów WDM METEL wzajemnie łączymy W4 z W5. Nie możemy połączyd W4 z W4 ani W5 z W5. W4 Tx 1310 Rx 1550 W4 Tx 1310 Rx 1550 W5 Tx 1550 Rx Pierścienie optyczne W u może byd utworzonych do 5 pierścieni optycznych. Porty o następujących oznaczeniach tworzą oddzielne pierścienie. G1-G2 = RING1 G3-G4 = RING2 G5-G6 = RING3 G7-G8 = RING4 G9-G10 = RING5 Uwaga: Do prawidłowego działania systemów LAN-RING.v1 i v2 należy poprawnie podłączyd moduły SFP. Moduły o oznaczeniu W4 powinny byd włożone do gniazda SFP o niższym numerze portu należącego do danego pierścienia. Przykład dla RING3 minigbic G5 minigbic G6 W4 Tx 1310 Rx 1550 W5 Tx 1550 Rx 1310 Tx 1550 Rx 1310 W5 Tx 1310 Rx 1550 W4 Tx 1550 Rx 1310 W5 WEJŚCIA CYFROWE aktywacja przez zamknięcie do GND lub poziom TTL log. 0 0V-0.8V log. 1 2V-5V lub PĘTLA ZBALANSOWANA z 8 stanami Ochrona przepięciowa 30A (8/20μs) /RS422 MIOS BUS maks kbps Ochrona przepięciowa 30A (8/20μs) WYJŚCIE PRZEKAŹNIKA 62.5VA (30W) / 1A / 60V (obciążenie rezyst.) ogranicznik prądu (politron) RELAY PORT USB zarządzanie lokalne USB aplikacja SIMULand przez kabel USB A-B Managed combo 10x ports minigbic 10/100/1000M 1x relay output 2x 2x digital input N.C. COM N.O. IN1 IN2 GND GND B- A+ GND B- A+ OUT IN BUS1 BUS2 B1 B2 CPU USB PWR IN1 Tx Tx Tx OUT IN2 Rx Rx Rx minigbic G1 minigbic G2 minigbic G3 minigbic G4 minigbic G5 minigbic G6 minigbic G7 minigbic G8 minigbic G9 minigbic G10 COMBO PORTY zgodne z modułami SFP minigbic / RJ45 LAN PORTY 100/1000BASE-X 10/100/1000Mbps Ochrona przepięciowa 30A (8/20μs) 13/13
