12 VIII Zasobnik - przepust kana³owy klasy A 15 Wymiary wewnêtrzne zasobnika w mm D³ugoœæ (L) Szerokoœci (S) Wysokoœæ (H) Ciê ar ok. 760 kg w tym p³yta ok. 280 kg Zasobnik - przepust kana³owy sk³ada siê z elementu dolnego ZD i przykrywy ZP. Tworzy on obudowy liniowych kana³ów zbiorczych. Mo e byæ usadowiony pod drogami i w pasach zieleni. S³u y jako obudowa rur przesy³aj¹cych media ( woda, ciep³o, gaz ) oraz kabli energetycznych i telekomunikacyjnych. Element dolny ZD, znajduje swoje zastosowanie jako sta³a obudowa cieków wodnych, takich jak: rowy, potoki, strumienie. Zasobnik - przepust kana³owy wystêpuje w klasach: A,B,C,D. Uwaga: Szczegó³y dotycz¹ce danego modelu zasobnika w poszczególnych klasach obci¹ enia, znajduj¹ siê w karcie katalogowej. ZP Przekrój poprzeczny 100 ZD Przekrój pod³u ny Rys. Zasobnik - przepust kana³owy

13 Pokrywa do zabezpieczenia kanalizacji kablowej klasa A15 elbetowa pokrywa ³upinowa ma zastosowanie do kanalizacji kablowych, telekomunikacyjnych, energetycznych oraz wodoci¹gowych. Posiada ona du e zastosowanie w budownictwie dróg i autostrad, w ci¹gach pod³u nych i przepustach poprzecznych dróg. Pokrywa do zabezpieczenia kanalizacji kablowej wystêpuje w czterech wariantach wymiarowych takich jak: 600x400, 900x700, 1200x900 i 1400x400 w klasach: A,B,C,D Typ 600/400 upina pokrywowa 600 VIII Fundament pod ³upinê Ciê ar ³upiny ok. 260 kg Ciê ar fundamentu ok. 2x75 kg Typ 900/700 upina pokrywowa Fundament pod ³upinê Ciê ar ³upiny ok. 560 kg Ciê ar fundamentu ok. 2x145 kg Rys. Pokrywy do zabezpieczenia kanalizacji kablowej 51

14 VIII Pokrywa do zabezpieczenia kanalizacji kablowej klasa A15 upina pokrywowa 900 Typ 1200/ Fundament pod ³upinê 400 Ciê ar ³upiny ok. 560 kg Ciê ar fundamentu ok. 2x145 kg 400 Typ 1400/ upina pokrywowa Fundament pod ³upinê Ciê ar ³upiny ok. 420 kg Ciê ar fundamentu ok. 2x145 kg 52 Rys. Pokrywy do zabezpieczenia kanalizacji kablowej

15 Gard³o studni kablowej Gard³o stanowi zwê enie komory studni przy œcianie w której S¹ otwory wprowadzanych rur (bloków) kanalizacji. Ciê ar gard³a SKMP-3, SKPM4-170 kg., Ciê ar gard³a SKMP-6, SKMP kg. Wymiary garde³ studni: Wymiar A B C D E F G SKMP SKMP SKMP SKMP C D E F Gard³o studni G B A Osadnik betonowy Osadnik -prefabrykowany element betonowy zamocowany w dnie studni, s³u ¹cy do odprowadzania wody z komory studni oraz do wykorzystana jako miejsca na nogi montera kabli Wymiary i ciê ary osadników: Osadnik SKR-1: d³ugoœæ mm; szerokoœæ mm; wysokoœæ mm. Ciê ar osadnika SKR-1-20 kg. Osadnik SKR-2, SK-2, SK-6, SKMP-3, SKMP-4,SKMP-6, SKMP-8, SKO-2,SKO-4, SKO-6,SKO-12,: d³ugoœæ 560 mm; szerokoœæ mm; wysokoœæ mm. Ciê ar osadnika SKR-2-68 kg. Osadnik betonowy 53

16 Uchwyt studniowy IX Uchwyt studniowy dwukablowy Uchwyt studniowy (wspornik kablowy) wystêpuje pod postaci¹ poziomego ramienia (pó³ki) mocowanego na kolumnie wsporczej, przeznaczonego do podtrzymywania kabli przeprowadzanych przez komorê studni. Uchwyt wystêpuje w wersji dwukablowej i trzkablowej. Uwaga: Szczegó³y dotycz¹ce danego wyrobu znajduj¹ siê w karcie katalogowej. Uchwyt studniowy trzykablowy Rurki wsporcze Rura wsporcza (kolumna wsporcza) wystêpuje w postaci pionowej rury lub listwy przy œcianie studni przeznaczonej do mocowania wsporników kablowych: Œrednica rur wsporczych wynosi fi 38 posiadaj¹ natomiast nastêpuj¹ce d³ugoœci: Rura: SKR-1 (1), (2) 85 cm SKR cm SK-2 96 cm SK-6 (2) i typ warszawski cm SK cm SKMP-3 (naro na, odga³êÿna) cm SKMP-4 (naro na, odga³êÿna) cm SKMP-6 (naro na, odga³êÿna) cm SKMP-8 (naro na, odga³êÿna) cm SKO-2p - 85 cm SKO-2g cm SKO cm SKO cm SKO cm SKSA,SKSBP,SKSBL cm Rura wsporcza Uwaga: Szczegó³y dotycz¹ce danego wyrobu znajduj¹ siê w karcie 54

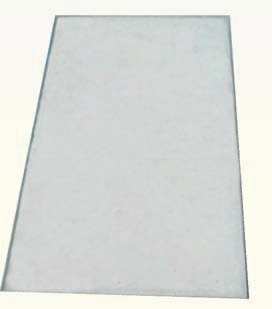

17 P³ytki chodnikowe betonowe P³ytki chodnikowe s³u ¹ do nawierzchni. zabudowy ró nych typów IX Wystêpuj¹ dwa rodzaje p³ytek chodnikowych: P³ytka chodnikowa o wymiarach: 350 mm x 350 mm x 50 mm. Ciê ar p³ytki - 17,5 kg P³ytka chodnikowa o wymiarach: 500 mm x 500 mm x 70 mm. Ciê ar p³ytki - 43 kg Uwaga: Szczegó³y dotycz¹ce danego wyrobu znajduj¹ siê w karcie katalogowej. P³ytki chodnikowe betonowe Belki ustojowe BUT i BUC Belka ustojowa BUT przeznaczona jest do wzmocnienia ustrojów pojedynczych s³upów elbetowych telekomunikacyjnych linii napowietrznych. Wymiary belki BUT: d³ugoœæ mm; szerokoœæ mm. Ciê ar belki BUT - 45 kg. Belki ustojowe BUT i BUC 1000 Belka ustojowa BUC przeznaczona jest do wzmacniania ustroju s³upów drewnianych w szczud³ach elbetowych A1 telekomunikacyjnych linii napowietrznych. Wymiary belki BUC: d³ugoœæ mm; szerokoœæ mm. Ciê ar belki - 40 kg. Uwaga: Szczegó³y dotycz¹ce danego wyrobu znajduj¹ siê w karcie katalogowej Rys. Belki ustojowe BUT i BUC 55

18 Dyle IX Dyle A,B,C s³u ¹ jako pokrywy studni kablowych murowanych. Wymiary dyli w mm: Dyl A: d³ugoœæ ; szerokoœæ - 350; wysokoœæ - 75 Dyl B: d³ugoœæ ; szerokoœæ - 340; wysokoœæ - 75 Dyl C: d³ugoœæ ; szerokoœæ - 350; wysokoœæ - 75 Dyle Ciê ar dyli: A-74 kg, B -86 kg, C 98 kg. Uwaga: Szczegó³y dotycz¹ce danego wyrobu znajduj¹ siê w karcie katalogowej. Znacznik trasy kabla Znacznik trasy kabla s³u y podobnie jak s³upek SO do oznaczania w terenie trasy linii telekomunikacyjnej i jej punktów charakterystycznych Uwaga: Szczegó³y dotycz¹ce danego wyrobu znajduj¹ siê w karcie katalogowej. Wymiary znacznika trasy kabla (mm) Szerokoœci (S) Wysokoœæ (H) Ciê ar ok. 20 kg Bloczki betonowe Znacznik trasy kabla Bloczki betonowe s³u ¹ do budowy ró nego rodzaju œcian konstrukcyjnych, wykorzystywane s¹ równie Jako element budowlany przy u yciu którego istnieje mo liwoœæ wmurowania ró nego rodzaju studni kablowych telekomunikacyjnych. Bloczki betonowe Wystêpuj¹ trzy rodzaje bloczków betonowych tj.: M-1 o wymiarach: 240 mm x 120 mm x 60 mm. Ciê ar bloczka M-1: 2,8 kg M-4 o wymiarach: 240 mm x 240 mm x 120 mm. Ciê ar bloczka M-4: 14,7 kg M-6 o wymiarach: 380 mm x 240 mm x 120 mm. Ciê ar bloczka M-6: 25 kg 56

19 Supek oznaczeniowy typ: SO IX S³upek oznaczeniowy SO s³u y do oznaczania w terenie trasy linii telekomunikacyjnej i jej punktów charakterystycznych. Uwaga: Szczegó³y dotycz¹ce danego wyrobu znajduj¹ siê w karcie katalogowej. S³upek oznaczeniowy SO Wymiary s³upka SO w mm Szerokoœci (S) podstawy Wysokoœæ (H) Ciê ar ok. 56 kg Rys. S³upek oznaczeniowy SO 57

20 IX Supek oznaczeniowy - pomiarowy typ: SOP S³upek SOP s³u y do przy³¹czania przewodów systemu ochrony antykorozyjne systemu ochrony antykorozyjnej linii z kabli o pow³okach metalowych lub przewodów dla lokalizacji linii z kabli dialektycznych i umo liwia wykonanie odpowiednich pomiarów, pe³ni równie funkcjê s³upka oznaczeniowego. Uwaga: Szczegó³y dotycz¹ce danego wyrobu znajduj¹ siê w karcie katalogowej. S³upek oznaczeniowy SOP Szerokoœci (S) podstawy Ciê ar ok. 83 kg Wymiary s³upka SOP w mm Wysokoœæ (H) Rys. S³upek oznaczeniowy SOP

21 Szczud³a elbetowe typu A Szczud³o betonowe A1 stosuje siê do mocowania s³upów drewnianych przy budowie linii napowietrznych za pomoc¹ obejm. Szczud³o wykonane jest jako elbetowe. Wymiary szczud³a: d³ugoœæ mm; szerokoœæ 350 mm. Ciê ar szczud³a kg IX Obejma Obejmy stalowe z nakrêtkami s³u ¹ do mocowania szczud³a elbetowego A1 ze s³upem drewnianym. Obejmy wykonane s¹ z jednolitych prêtów stalowych ST 3SX w trzech rodzajach: 1. OB.-18 dla œrednic s³upa od cm 2. OB.-20 dla œrednic s³upa od cm 3. OB.-22 dla œrednic s³upa od cm h a R Obejma OB Rys. Obejma OB. 59

SIEDZIBA FIRMY 27-600 Sandomierz ul. Wiœniowa 5A Tel.

pl ZAK AD PRODUKCYJNY 28-530 Skalbmierz ul. 5-go Sierpnia 35 Tel.

22 SIEDZIBA FIRMY Sandomierz ul. Wiœniowa 5A Tel./fax , ZAK AD PRODUKCYJNY Skalbmierz ul. 5-go Sierpnia 35 Tel./fax , Bezp³atna infolinia: Edycja 7
