Plan sytuacyjny 1: 500 2,8 2,6 2,7 2,8. Warszawa CentralnaWarszawa Wschodnia R=481,4. Zadanie 2. Obiekty inzynieryjne - wiadukty 2PB/M1.

Transkrypt

1 Plan sytuacyjny 1: 500,8,6,7 1 4 R=481,4 1 Warszawa CentralnaWarszawa Wschodnia 4,8,6,7 Plan sytuacyjny -R1

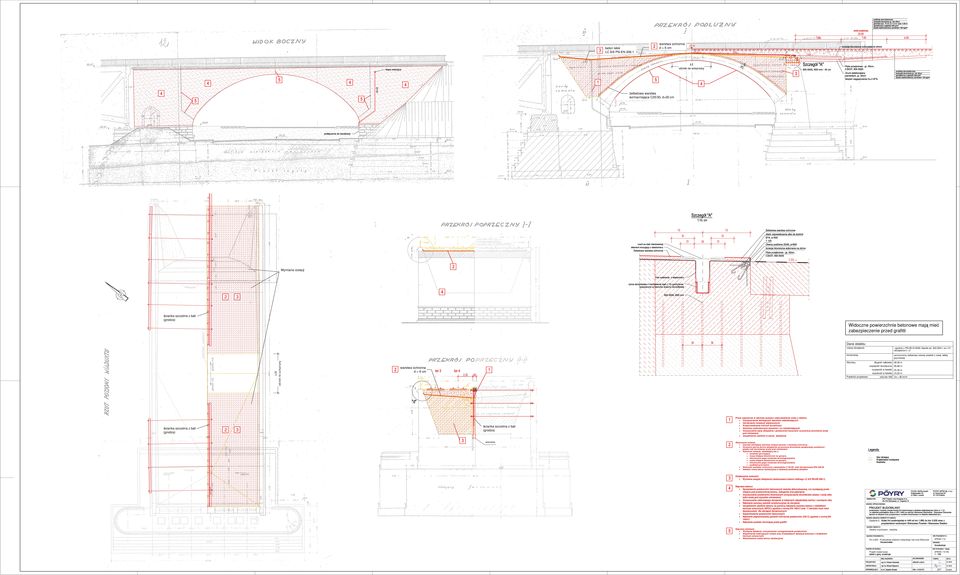

2 beton lekki LC 8/9 PN-EN 06-1 warstwa ochronna d = 6 cm elbetowa warstwa wzmacniaj ca C5/0, d=0 cm Wymiana izolacji Widoczne powierzchnie betonowe maj mie zabezpieczenie przed grafitti Dane obiektu: rodzaj obci enia zgodnie z PN-85-S1000, cisk osi 0,5kN t, =1.1 obci enie k + konstrukcja Wymiary ugo rozpi to warstwa ochronna d = 6 cm wysoko wiercenie projektowa belk ca kowita 8.6 m teoretyczna 6.88 m rozpi to Pr dko wzmocniony elbetowy ukowy wiadukt z now gzymsow w wietle 5.40 m w wietle 10.0 m odcinek 448 Ve = 80 km/h Prace naprawcze w zakresie systemu odprowadzania wody z obiektu: Oczyszeczenie istniej cych wpustów odwadniaj cych Udro nienie instalacji odp ywowych Przeprowadzenie kontroli szczelno ci Wymiana uszkodzonych wpustów i rur odwadniaj cych Oczyszczenie p yty sklepienia i powierzchni bocznych za pomoc strumienia wody pod ci nieniem Uzupe nienie ubytków w p ycie sklepienia Wykonanie izolacji: Usun istniej warstwe izolacji cznie z warstw ochronn Oczysci górn strone sklepienia za pomoc strumienia spr onego powietrza i piasku lub strumienia wody pod ci nieniem Wykona izolacj sk adaj sie z: pow oka gruntuj ca masa klej ca bitumiczna na gor co, bitumiczna papa mostowa termozgrzewalna masa klej ca bitumiczna na gor co, bitumiczna papa mostowa termozgrzewalna podk ad pod beton: Wykona pow oke ochronn z elazobetu C 5/0, stali zbrojeniowej St 500 M Za now ta me dylatacyjn w dylatacji pod nej sklepie Zwi kszenie no no ci: Wymiana zasypki sklepienia (zastosowano betonu lekkiego LC 8/9 PN-EN 06-1) prawa betonu: Sprawdzenie powierzchni betonowych metod skleroskopow, czy wyst puj puste miejsca pod powierzchni betonu, od upania oraz p kni cia Oczyszczenie powierzchni betonowych (oczyszczanie strumieniem piasku i wody albo tylko wod pod wysokim ci nieniem), Oczyszczenie ods oni tego zbrojenia w miejscach odpadni tej otuliny i usuni cie rdzy enie warstwy pow oki antykorozyjnej na zbrojenie Uzupe nienie ubytków betonu za pomoc na enia warstwy betonu z dodatkiem tworzyw sztucznych (SPCC) zgodnie z norm EN oraz 7 warstwa musi mie dopuszczenie dla obci dynamicznych Szpachlowanie powierzchni betonowych enie pigmentowanej pow oki ochronnej powierzchni (OS C) zgodnie z norm EN enie pow oki chroni cej przed graffiti prawa dylatacji: Wyci cie dylatacji, oczyszczenie i przygotowanie powierzchni Wype nienie brakuj cych miej przy kraw dziach dylatacji betonem z dodatkiem tworzyw sztucznych Wbudowanie nowej ta my dylatacyjnej -R

3 Oczyszczanie powierzchni, zagruntowanie masa zalewowa Klin ze styropianu Po zdj ciu istniej cej warstwy ochronnej i izolacji oczyszczenie powierzchni strumieniem wody ochrona przed korozj widocznych pr tów zbrojeniowych wyrównanie powierzchni zapraw PCC (szpachlowanie) wzmocnienie uku oczyszczenie istniej cej powierzchni betonu strumieniem wody pod ci nieniem ta ma z dwustronnym mocowaniem dociskowym FPK 500 -R

4 prawa betonu: Sprawdzenie powierzchni betonowych metod skleroskopow, czy wyst puj puste miejsca pod powierzchni betonu, od upania oraz p kni cia Oczyszczenie powierzchni betonowych (oczyszczanie strumieniem piasku i wody albo tylko wod pod wysokim ci nieniem), Oczyszczenie ods oni tego zbrojenia w miejscach odpadni tej otuliny i usuni cie rdzy enie warstwy pow oki antykorozyjnej na zbrojenie Uzupe nienie ubytków betonu za pomoc na enia warstwy betonu z dodatkiem tworzyw sztucznych (SPCC) zgodnie z norm EN oraz 7 warstwa musi mie dopuszczenie dla obci dynamicznych Szpachlowanie powierzchni betonowych enie pigmentowanej pow oki ochronnej powierzchni (OS C) zgodnie z norm EN enie pow oki chroni cej przed graffiti Wype nienie p kni : Oczyszczenie p kni i przygotowanie do iniekcji Impregnacia p kni ywic reaktywn (nale y powtórzy kilka razy) Wype nienie p kni ywic iniekcyjn (EP-I) zgodnie z norm EN Zaszpachlowanie powierzchni betonowych enie pigmentowanej warstwy ochronnej nawierzchni (ochrona przed uszkodzeniami powierzchni spowodowanymi soleniem dróg zim ) prawa dylatacji: Wyci cie dylatacji, oczyszczenie i przygotowanie powierzchni Wype nienie brakuj cych miej przy kraw dziach dylatacji betonem z dodatkiem tworzyw sztucznych Wbudowanie nowej ta my dylatacyjnej prawa balustrady: Usuni cie uszkodzonej pow oki malarskiej poprzez piaskowanie enie nowej warstwy pow oki antykorozyjnej Sprawdzenie stanu technicznego balustrady oraz ewentualna naprawa miejsc zamocowania s upków -R4

5 A A1 A A1 Wykonanie s upów podpieraj ych nowe belki gzymsowe, z betonu (C0/7) wkotwionych w istniej ce podpory nowe elbetowe belki gzymsowe ( beton C5/45) nowa stalowa gzymsowa belka skrzynkowa (S 5) zamocowana skr tnie w miejscach podpar Wyposa enie (porecze, kana y kablowe, pomost kontrolny) C0/7 C5/45 pokrywa kana u kablowego ysko poziome elastomerowe C1 pr t zbrojeniowy nagwintowany C1 C C up trakcyjny S5 t=10 mm C5/45 pionowe ysko elastomerowe S5, t=1 mm Wszystkie cz ci z stali konstrukcyjnej otrzymaj ochrone przeciwkorozyjn Widoczne powierzchnie betonowe maj mie zabezpieczenie przed grafitti podest stalowy 600x550 S5 Dane obiektu: rodzaj obci enia konstrukcja wymiary ugo ca kowita rozpi to teoretyczna rozpi to w wietle obci enia chodnika s bowego, kana kablowy ci ar w asny nowa belka gzymsowa m 7.80 m m m 6.05 m m m elka gzymsowa -R5
