OPASKI NAPRAWCZE. /Repair Band/Typ 1.

Transkrypt

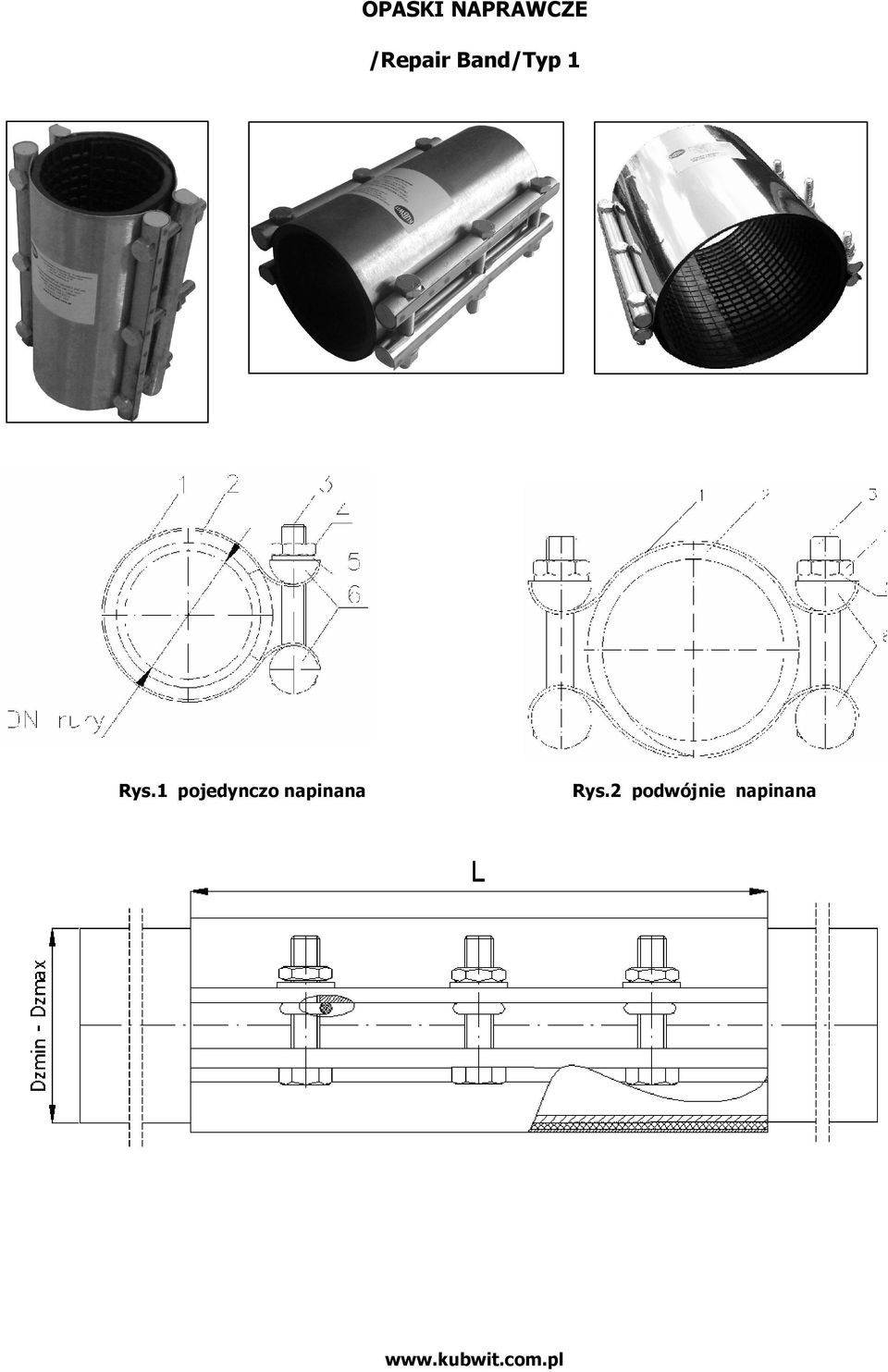

1 OPASKI NAPRAWCZE /Repair Band/Typ 1 Rys.1 pojedynczo napinana Rys.2 podwójnie napinana

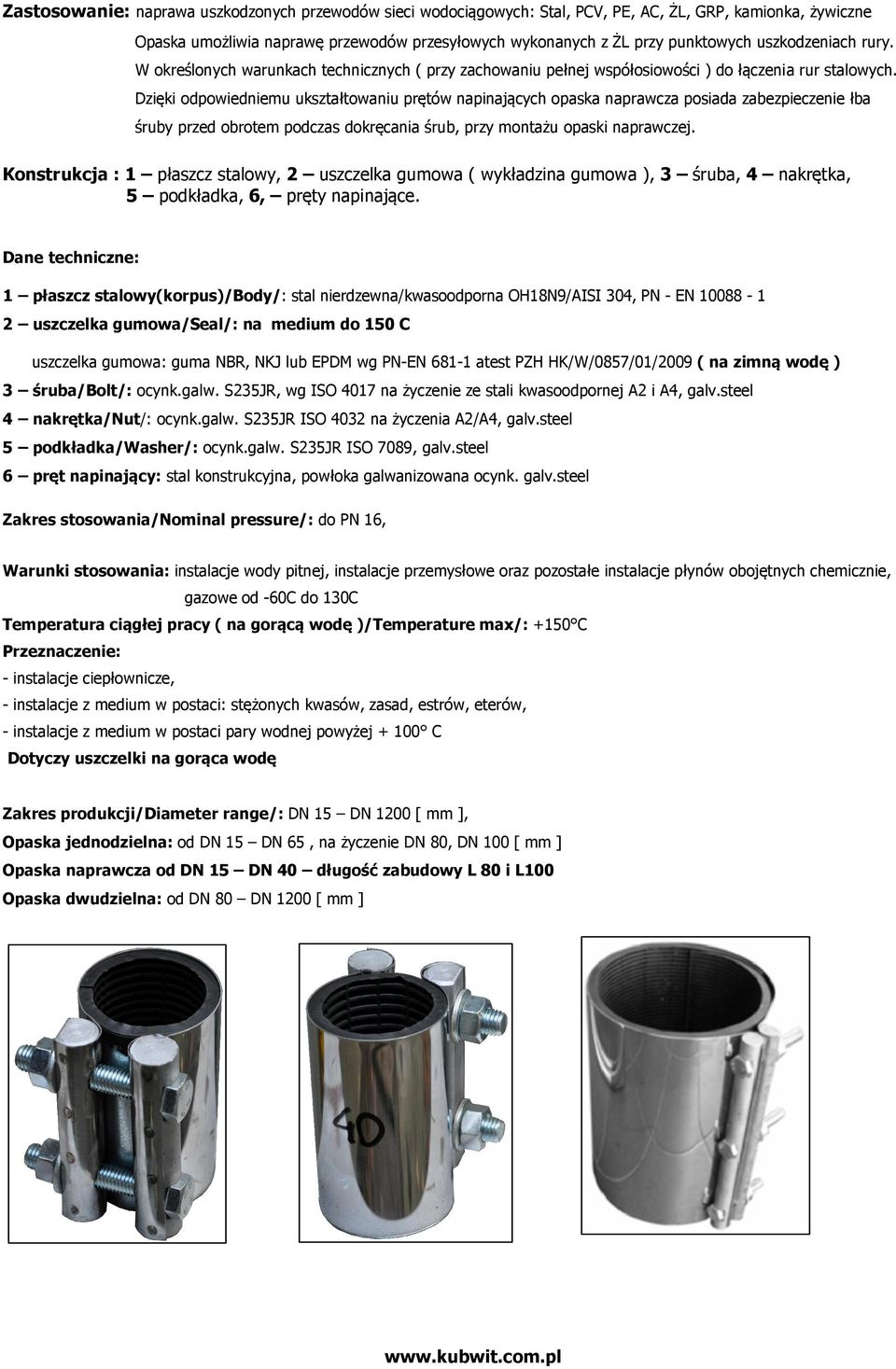

2 Zastosowanie: naprawa uszkodzonych przewodów sieci wodociągowych: Stal, PCV, PE, AC, ŻL, GRP, kamionka, żywiczne Opaska umożliwia naprawę przewodów przesyłowych wykonanych z ŻL przy punktowych uszkodzeniach rury. W określonych warunkach technicznych ( przy zachowaniu pełnej współosiowości ) do łączenia rur stalowych. Dzięki odpowiedniemu ukształtowaniu prętów napinających opaska naprawcza posiada zabezpieczenie łba śruby przed obrotem podczas dokręcania śrub, przy montażu opaski naprawczej. Konstrukcja : 1 płaszcz stalowy, 2 uszczelka gumowa ( wykładzina gumowa ), 3 śruba, 4 nakrętka, 5 podkładka, 6, pręty napinające. Dane techniczne: 1 płaszcz stalowy(korpus)/body/: stal nierdzewna/kwasoodporna OH18N9/AISI 304, PN - EN uszczelka gumowa/seal/: na medium do 150 C uszczelka gumowa: guma NBR, NKJ lub EPDM wg PN-EN atest PZH HK/W/0857/01/2009 ( na zimną wodę ) 3 śruba/bolt/: ocynk.galw. S235JR, wg ISO 4017 na życzenie ze stali kwasoodpornej A2 i A4, galv.steel 4 nakrętka/nut/: ocynk.galw. S235JR ISO 4032 na życzenia A2/A4, galv.steel 5 podkładka/washer/: ocynk.galw. S235JR ISO 7089, galv.steel 6 pręt napinający: stal konstrukcyjna, powłoka galwanizowana ocynk. galv.steel Zakres stosowania/nominal pressure/: do PN 16, Warunki stosowania: instalacje wody pitnej, instalacje przemysłowe oraz pozostałe instalacje płynów obojętnych chemicznie, gazowe od -60C do 130C Temperatura ciągłej pracy ( na gorącą wodę )/Temperature max/: +150 C Przeznaczenie: - instalacje ciepłownicze, - instalacje z medium w postaci: stężonych kwasów, zasad, estrów, eterów, - instalacje z medium w postaci pary wodnej powyżej C Dotyczy uszczelki na gorąca wodę Zakres produkcji/diameter range/: DN 15 DN 1200 [ mm ], Opaska jednodzielna: od DN 15 DN 65, na życzenie DN 80, DN 100 [ mm ] Opaska naprawcza od DN 15 DN 40 długość zabudowy L 80 i L100 Opaska dwudzielna: od DN 80 DN 1200 [ mm ]

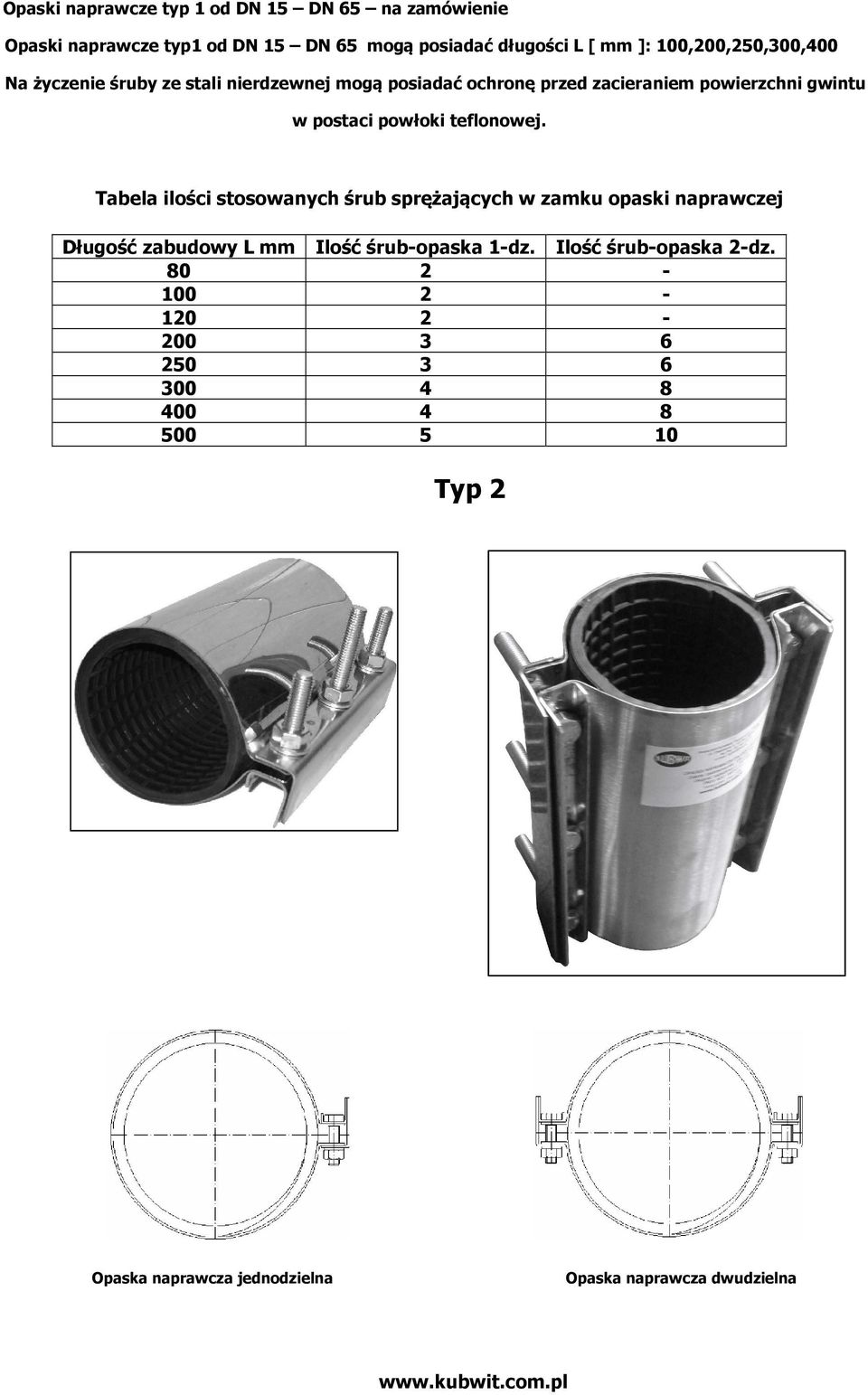

3 Opaski naprawcze typ 1 od DN 15 DN 65 na zamówienie Opaski naprawcze typ1 od DN 15 DN 65 mogą posiadać długości L [ mm ]: 100,200,250,300,400 Na życzenie śruby ze stali nierdzewnej mogą posiadać ochronę przed zacieraniem powierzchni gwintu w postaci powłoki teflonowej. Tabela ilości stosowanych śrub sprężających w zamku opaski naprawczej Długość zabudowy L mm Ilość śrub-opaska 1-dz. Ilość śrub-opaska 2-dz Typ 2 Opaska naprawcza jednodzielna Opaska naprawcza dwudzielna

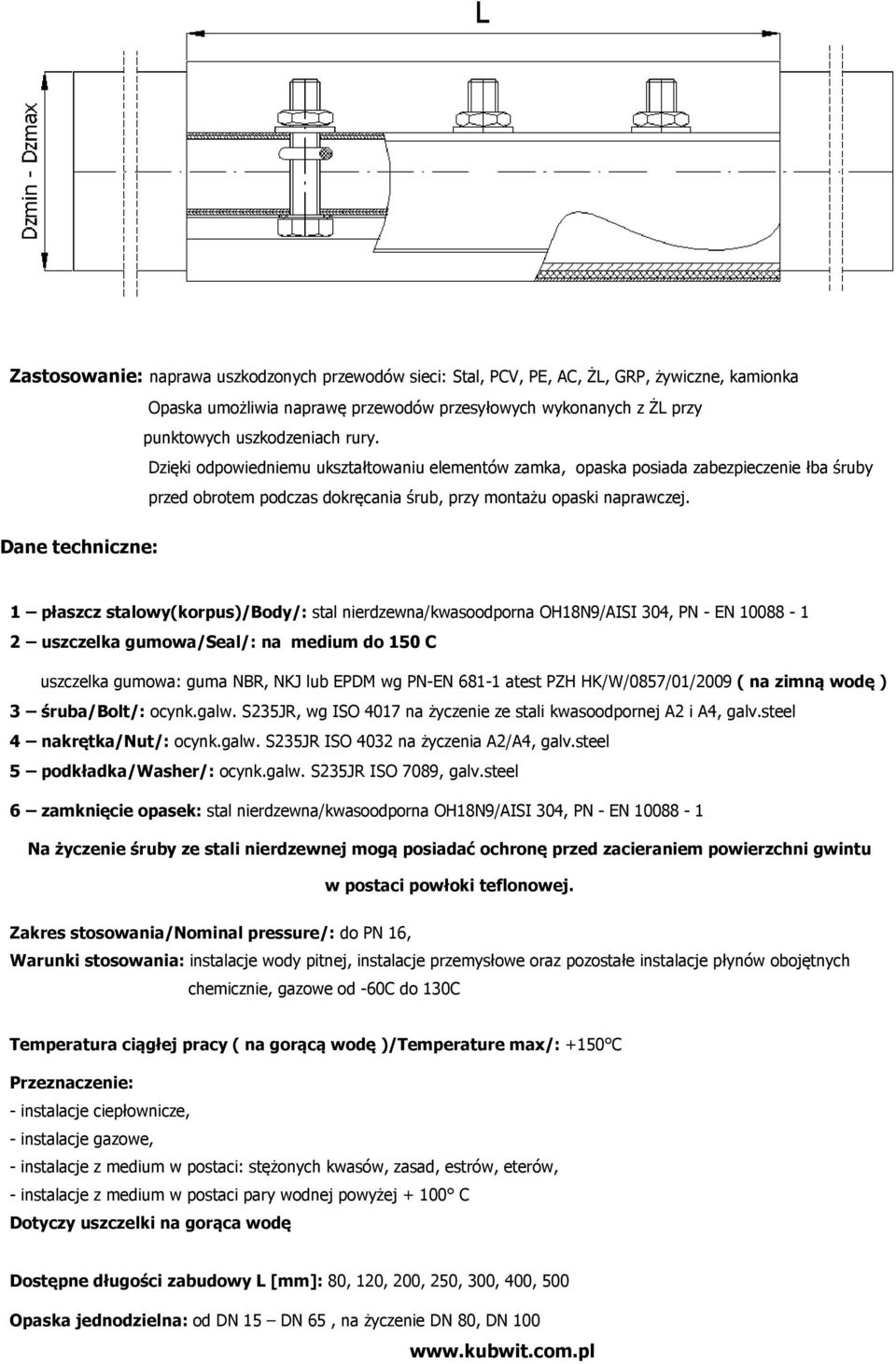

4 Zastosowanie: naprawa uszkodzonych przewodów sieci: Stal, PCV, PE, AC, ŻL, GRP, żywiczne, kamionka Opaska umożliwia naprawę przewodów przesyłowych wykonanych z ŻL przy punktowych uszkodzeniach rury. Dzięki odpowiedniemu ukształtowaniu elementów zamka, opaska posiada zabezpieczenie łba śruby przed obrotem podczas dokręcania śrub, przy montażu opaski naprawczej. Dane techniczne: 1 płaszcz stalowy(korpus)/body/: stal nierdzewna/kwasoodporna OH18N9/AISI 304, PN - EN uszczelka gumowa/seal/: na medium do 150 C uszczelka gumowa: guma NBR, NKJ lub EPDM wg PN-EN atest PZH HK/W/0857/01/2009 ( na zimną wodę ) 3 śruba/bolt/: ocynk.galw. S235JR, wg ISO 4017 na życzenie ze stali kwasoodpornej A2 i A4, galv.steel 4 nakrętka/nut/: ocynk.galw. S235JR ISO 4032 na życzenia A2/A4, galv.steel 5 podkładka/washer/: ocynk.galw. S235JR ISO 7089, galv.steel 6 zamknięcie opasek: stal nierdzewna/kwasoodporna OH18N9/AISI 304, PN - EN Na życzenie śruby ze stali nierdzewnej mogą posiadać ochronę przed zacieraniem powierzchni gwintu w postaci powłoki teflonowej. Zakres stosowania/nominal pressure/: do PN 16, Warunki stosowania: instalacje wody pitnej, instalacje przemysłowe oraz pozostałe instalacje płynów obojętnych chemicznie, gazowe od -60C do 130C Temperatura ciągłej pracy ( na gorącą wodę )/Temperature max/: +150 C Przeznaczenie: - instalacje ciepłownicze, - instalacje gazowe, - instalacje z medium w postaci: stężonych kwasów, zasad, estrów, eterów, - instalacje z medium w postaci pary wodnej powyżej C Dotyczy uszczelki na gorąca wodę Dostępne długości zabudowy L [mm]: 80, 120, 200, 250, 300, 400, 500 Opaska jednodzielna: od DN 15 DN 65, na życzenie DN 80, DN 100

5 Opaska naprawcza/diameter range/ od DN 15 DN 40 długość zabudowy L 80 i L100 Opaska dwudzielna: od DN 80 DN 1200 [ mm ] Typ 3 Zastosowanie: naprawa uszkodzonych przewodów sieci wodociągowych: Stal, PCV, PE, AC, GRP, kamionka, rury żywiczne Opaska umożliwia naprawę przewodów przesyłowych wykonanych z L przy punktowych uszkodzeniach rury. W określonych warunkach technicznych ( przy zachowaniu pełnej współosiowości ) do łączenia rur stalowych. Dane techniczne: 1 płaszcz stalowy(korpus)/body/: stal nierdzewna/kwasoodporna OH18N9/AISI 304, PN - EN uszczelka gumowa/seal/: na medium do 150 C uszczelka gumowa: guma NBR, NKJ lub EPDM wg PN-EN atest PZH HK/W/0857/01/2009 ( na zimną wodę ) 3 śruba/bolt/: ocynk.galw. S235JR, wg ISO 4017 na życzenie ze stali kwasoodpornej A2 i A4, galv.steel 4 nakrętka/nut/: ocynk.galw. S235JR ISO 4032 na życzenia A2/A4, galv.steel 5 podkładka/washer/: ocynk.galw. S235JR ISO 7089, galv.steel 6 pręt napinający: stal konstrukcyjna, powłoka galwanizowana ocynk. galv.steel Zakres stosowania/nominal pressure/: do PN 16, Warunki stosowania: instalacje wody pitnej, instalacje przemysłowe oraz pozostałe instalacje płynów obojętnych chemicznie, gazowe od -60C do 130C Temperatura ciągłej pracy ( na gorącą wodę )/Temperature max/: +150 C Zakres produkcji/diameter range/: DN 15 DN 65 Na życzenie śruby ze stali nierdzewnej mogą posiadać ochronę przed zacieraniem powierzchni gwintu w postaci powłoki teflonowej.

6 WYMIARY I ZAKRES STOSOWANIA PRODUKOWANYCH OPASEK DN Zakres wymiarowy Długość zabudowy 15ST ,100 20ST/PCV ,100,200 25ST/PCV ,100,200 32ST/PCV ,100,200 32ŻL ,100,200 40ST/PCV ,100,200 50ST/PCV ,100,200,250,300 50ŻL ,100,200,250,300 65ST/PCV ,100,200,250,300 65ŻL ,100,200,250,300 80ST/PCV ,250,300,400,500 80ŻL ,250,300,400, ST/PCV ,250,300,400, ŻL ,250,300,400, ST ,250,300,400, ŻL ,250,300,400, ST/PCV ,250,300,400, ŻL ,250,300,400, ,300,400, ST-ŻL /PCV ,300,400, ST-ŻL ,300,400, ST-ŻL ,300,400, ST-ŻL ,300,400, PCV/PE ,300,400, ST ,300,400, ŻL ,300,400, ST ,300,400, ŻL ,300,400, ST ,300,400, ŻL ,300,400, ST ,300,400, ŻL ,300,400, ST ,300,400, ŻL ,300,400, ST ,300,400, ŻL ,300,400, ST ,300,400, ST ,300,400, ŻL ,300,400, ST ,300,400, ŻL ,300,400,500 NIEZNALAZŁEŚ WYMIARU SWOJEJ USZKODZONEJ RURY, ZADZWOŃ WYKONAMY OPASKĘ NAPRAWCZĄ NA KAŻDY WYMIAR RURY!

7 Opaski naprawcze można stosować w przypadku następujących uszkodzeń lub sytuacji montażowych 1. Pęknięcie poprzeczne rury: 2. Pęknięcie wzdłużne rury: 3. Miejsce porowate z mikro pęknięciami 4. Łączenie bosych końców przewodów rurowych. Info: nr tel./fax
