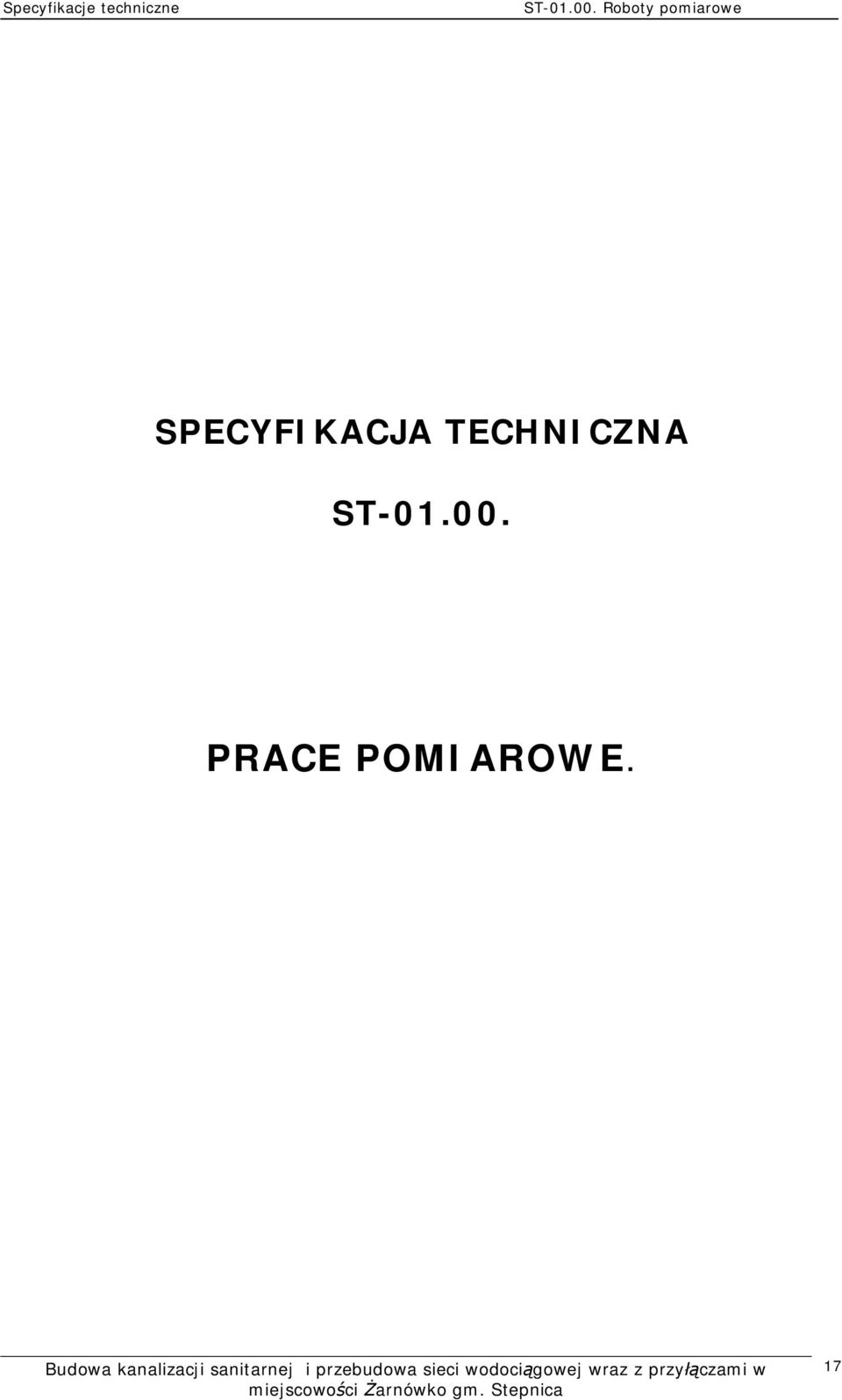

1 SPECYFIKACJA TECHNICZNA ST PRACE POMIAROWE. 17

2 1.Wst p Przedmiot ST. Przedmiotem niniejszej specyfikacji technicznej s wymagania dotycz ce wykonania i odbioru robót pomiarowych liniowych przy budowie: Budowa kanalizacji sanitarnej i przebudowa sieci wodoci gowej wraz z przy czami. 1.2.Zakres stosowania ST. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w punkcie Zakres Robót obj tych ST. Ustalenia zawarte w niniejszej specyfikacji obejmuj roboty pomiarowe przy liniowych robotach ziemnych oraz zwi zanych z budow sieci wodoci gowej i kanalizacji sanitarnej. W zakres robót pomiarowych, zwi zanych z wyznaczeniem tras i osi oraz punktów wysoko ciowych wchodz : a) wyznaczenie sytuacyjne i wysoko ciowe punktów g ównych, osi trasy i punktów wysoko ciowych, b) uzupe nienie osi trasy dodatkowymi punktami (wyznaczenie osi), c) wyznaczenie dodatkowych punktów wysoko ciowych (reperów roboczych), d) wyznaczenie przekrojów poprzecznych, e) zastabilizowanie punktów w sposób trwa y, ochrona ich przed zniszczeniem oraz oznakowanie w sposób u atwiaj cy odszukanie i ewentualne odtworzenie. Roboty obejmuj : 1. Wytyczenie i obs ug geodezyjn budowy sieci wodoci gowej i kanalizacji sanitarnej wraz z przy czami, 2. Obs ug budowy, 3. Wytyczenie i obs ug geodezyjn budowy, 4. Sporz dzenie mapy powykonawczej i w czenie do zasobów geodezyjnych, 1.4. Okre lenia podstawowe. Okre lenia podane w niniejszej ST s zgodne z obowi zuj cymi normami oraz Dokumentacj Techniczn Ogólne wymagania dotycz ce Robót. Wykonawca Robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Kontraktem i poleceniami Inspektora. Ogólne wymagania dotycz ce Robót podano w ST Wymagania ogólne. 2. Materia y. Materia ami stosowanymi przy wyznaczeniu punktów charakterystycznych terenu budowy oraz roboczych punktów wysoko ciowych wg zasad niniejszej ST s : - paliki drewniane o mm i d ugo ci 1.5 do 1.7 m; - pr ty stalowe o 12 mm i d ugo ci 30 cm; - farba. 18

3 3. Sprz t. Prace zwi zane ze stabilizacj i oznaczeniem punktów g ównych oraz reperów roboczych b wykonane r cznie. Prace pomiarowe zwi zane z wytyczeniem oraz okre leniem rz dnych oraz reperów roboczych b wykonane specjalistycznym sprz tem geodezyjnym (niwelator, dalmierz, teodolit). Sprz t stosowany do wyznacze powinien gwarantowa uzyskanie wymaganej dok adno ci pomiaru. 4.Transport. Materia y (paliki drewniane, pr ty stalowe, farba) mog by przewo one dowolnym transportem. 5.Wykonanie Robót Ogólne warunki wykonania Robót. Prace zwi zane z oznaczeniem punktów g ównych oraz reperów roboczych b wykonane r cznie. Prace pomiarowe zwi zane z wytyczeniem oraz okre leniem rz dnych oraz reperów roboczych b wykonane specjalistycznym sprz tem geodezyjnym (niwelator, dalmierz, teodolit). Sprz t stosowany do wyznacze powinien gwarantowa uzyskanie wymaganej dok adno ci pomiaru. Prace pomiarowe powinny by wykonane zgodnie z obowi zuj cymi instrukcjami ównego Urz du Geodezji i Kartografii. Wykonawca zobowi zany jest wytyczy i zastabilizowa w terenie punkty g ówne (charakterystyczne) wykopów, sieci oraz punkty wysoko ciowe (repery robocze). Tyczenie nale y wykona w oparciu o dokumentacj projektow przy wykorzystaniu sieci poligonizacji pa stwowej i innej osnowy geodezyjnej. Wyznaczone punkty nie powinny by przesuni te wi cej ni 3 cm w stosunku do projektowanych, a rz dne punktów nale y wyznaczy z dok adno ci do 1 cm w stosunku do rz dnych okre lonych w dokumentacji projektowej. Punkty wysoko ciowe (repery robocze) nale y wykona dla ka dego punktu charakterystycznego sieci: - wytyczenie g ównych osi wykopów i trasy sieci i przy czy, - wykonanie pomiarów sprawdzaj cych rz dne, spadki ruroci gów wodoci gowych i kanalizacyjnych Wyznaczenie punktów wysoko ciowych. Tyczenie nale y wykona w oparciu o dokumentacj projektow przy wykorzystaniu sieci poligonizacji pa stwowej i innej osnowy geodezyjnej okre lonej w dokumentacji projektowej oraz w oparciu o informacje przekazane przez Inspektora. Wyznaczone punkty nie powinny by przesuni te wi cej ni 3 cm w stosunku do projektowanych, a rz dne punktów nale y wyznaczy z dok adno ci do jednego cm w stosunku do rz dnych okre lonych w dokumentacji projektowej Wyznaczenie roboczych punktów wysoko ciowych. Punkty wysoko ciowe (repery robocze) nale y wykona dla ka dego punktu charakterystycznego obiektów i sieci wodoci gowej i kanalizacyjnej Kolejno wykonywania robót geodezyjnych. - wytyczenie g ównych osi wykopów i nasypów, trasy sieci oraz lokalizacji studni (sytuacyjne i wysoko ciowe). 19

4 - wykonanie pomiarów sprawdzaj cych rz dne, ruroci gów sieci kanalizacji i wodoci gowej, rozmieszczenie studni nale y wykona i przed Inspektorowi Nadzoru przed rozpocz ciem kolejnych etapów robót lub zasypaniem wykopów. 6. Kontrola jako ci Robót System kontroli jako ci Robót. Ogóle zasady kontroli jako ci Robót podano w ST Wymagania ogólne. Kontrol jako ci prac pomiarowych zwi zanych z wyznaczaniem punktów charakterystycznych i wysoko ciowych nale y prowadzi wg ogólnych zasad okre lonych w instrukcjach i wytycznych GUGiK. Kontrol jako ci prac pomiarowych zwi zanych z wyznaczaniem trasy i punktów wysoko ciowych nale y prowadzi wg ogólnych zasad okre lonych w instrukcjach i wytycznych GUGiK Sprawdzanie robót pomiarowych. Nale y sprawdzi po enie i rz dne punktów charakterystycznych sieci wodnokanalizacyjnej. 7. Obmiar robót. Jednostk obmiaru przy prowadzeniu liniowych robót ziemnych w terenie jest 1 m. Ogólne zasady odbioru robót podano w ST Wymagania ogólne. 8. Odbiór prac geodezyjnych. Ogólne zasady odbioru prac podano w ST Wymagania ogólne. Odbiór prac zwi zanych z wyznaczeniem trasy liniowych robót ziemnych w terenie nast puje na podstawie szkiców i dzienników pomiarów geodezyjnych lub protoko u kontroli geodezyjnej, które Wykonawca przedk ada Inspektorowi. Wykonawca prac geodezyjnych jest zobowi zany przekaza Inspektorowi komplet map geodezyjnych powykonawczych. 9. Podstawa p atno ci. Ogóle zasady p atno ci podano w ST Wymagania ogólne. atno ci za 1m dla pomiarów przy robotach liniowych nale y przyjmowa na podstawie szkiców i dzienników pomiarów geodezyjnych lub protoko u kontroli geodezyjnej. Cena robót obejmuje: o wykonanie mapy sytuacyjno wysoko ciowej do celów projektowych, o wytyczenie punktów charakterystycznych sieci wodoci gowej i kanalizacyjnej z przepompowniami oraz kabli sterowniczych, o wykonanie pomiarów sprawdzaj cych, o inwentaryzacja elementów naziemnych, 10. Przepisy zwi zane. Instrukcja techniczna 0-1. Ogólne zasady wykonywania prac geodezyjnych. Instrukcja techniczna 0-3. Ogólne zasady kompletowania prac geodezyjnych. Instrukcja techniczna G-2. Wysoko ciowa osnowa geodezyjna, GUGIK. 20

5 Instrukcja techniczna Kg. Geodezyjna obs uga inwestycji, GUGIK. Instrukcja techniczna Kg. Pomiary sytuacyjne i wysoko ciowe, GUGIK. Instrukcja techniczna G-3.2. Pomiary realizacyjne, GUGiK
