Wprowadzenie do tworzenia prezentacji w L A TEX u (pakiet beamer) Wydział Matematyki, Informatyki i Ekonometrii Uniwersytet Zielonogórski

Transkrypt

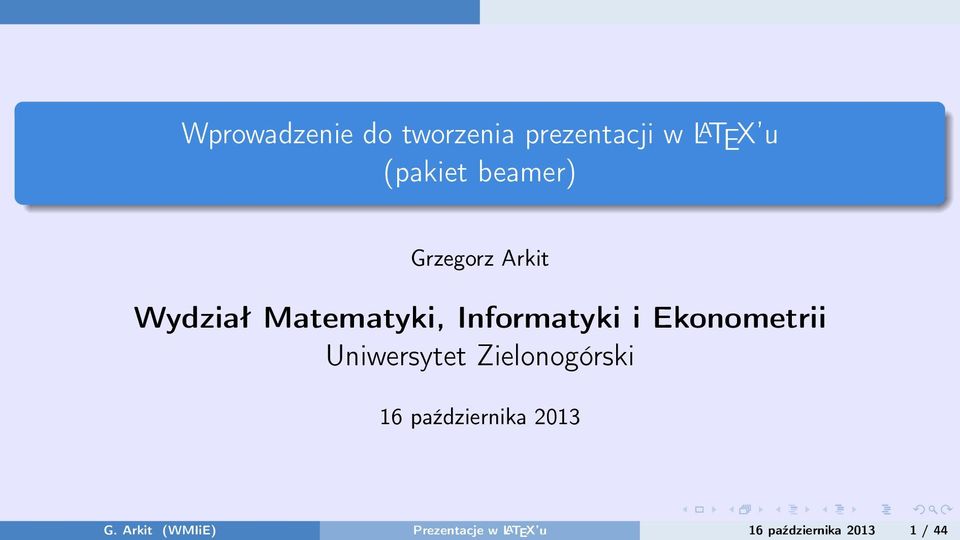

1 Wprowadzenie do tworzenia prezentacji w L A TEX u (pakiet beamer) Grzegorz Arkit Wydział Matematyki, Informatyki i Ekonometrii Uniwersytet Zielonogórski 16 października 2013 G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

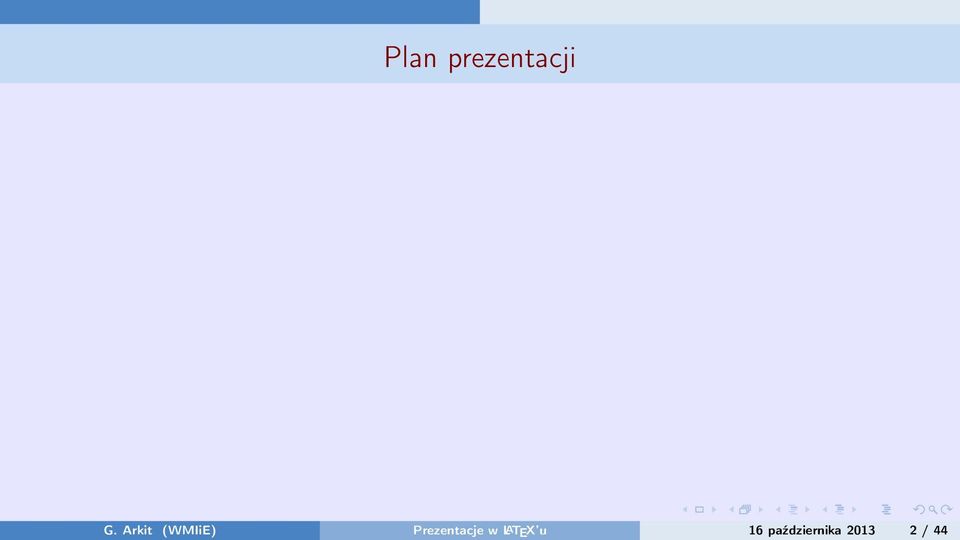

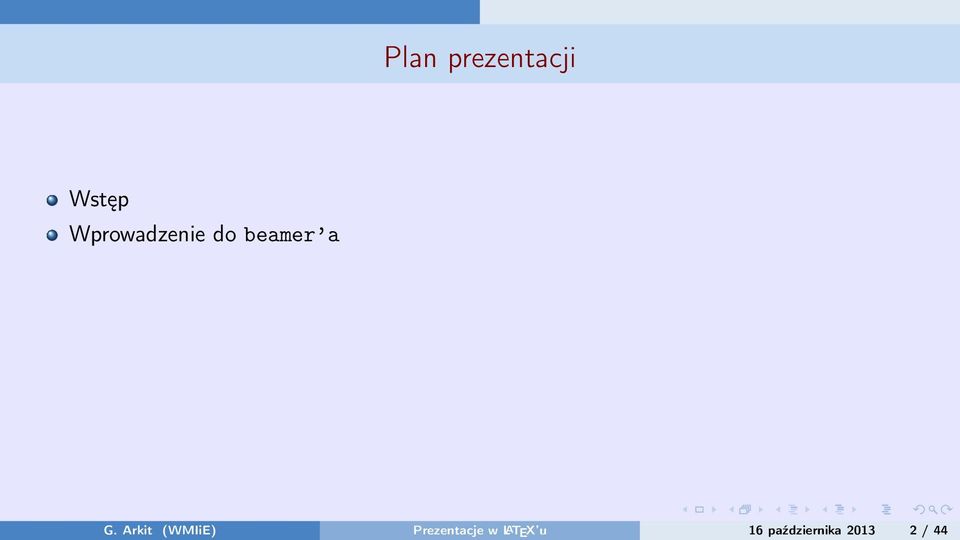

2 Plan prezentacji G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

3 Plan prezentacji Wstęp G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

4 Plan prezentacji Wstęp Wprowadzenie do beamer a G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

5 Plan prezentacji Wstęp Wprowadzenie do beamer a Pakiet pr-wmie G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

6 Plan prezentacji Wstęp Wprowadzenie do beamer a Pakiet pr-wmie Dynamiczne prezentacje G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

7 Plan prezentacji Wstęp Wprowadzenie do beamer a Pakiet pr-wmie Dynamiczne prezentacje Grafika w L A TEX u G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

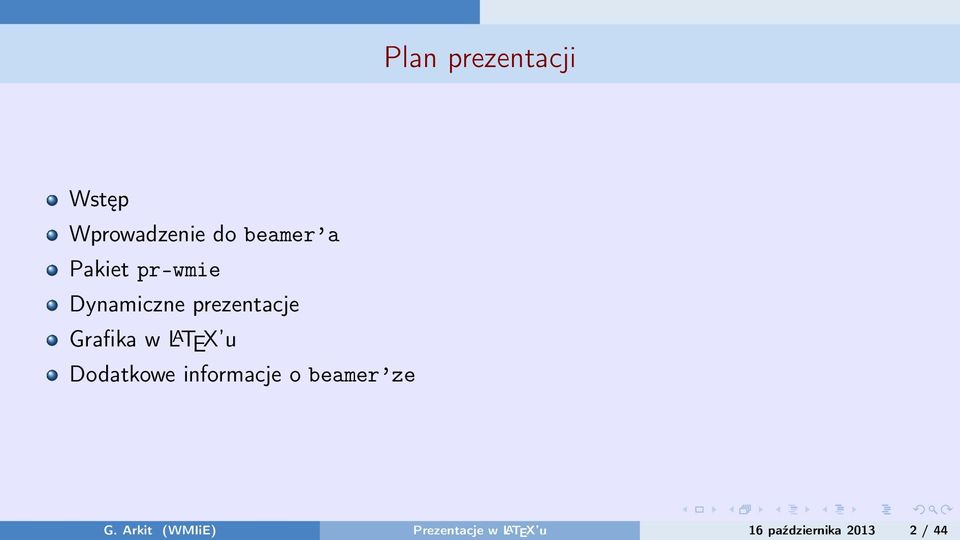

8 Plan prezentacji Wstęp Wprowadzenie do beamer a Pakiet pr-wmie Dynamiczne prezentacje Grafika w L A TEX u Dodatkowe informacje o beamer ze G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

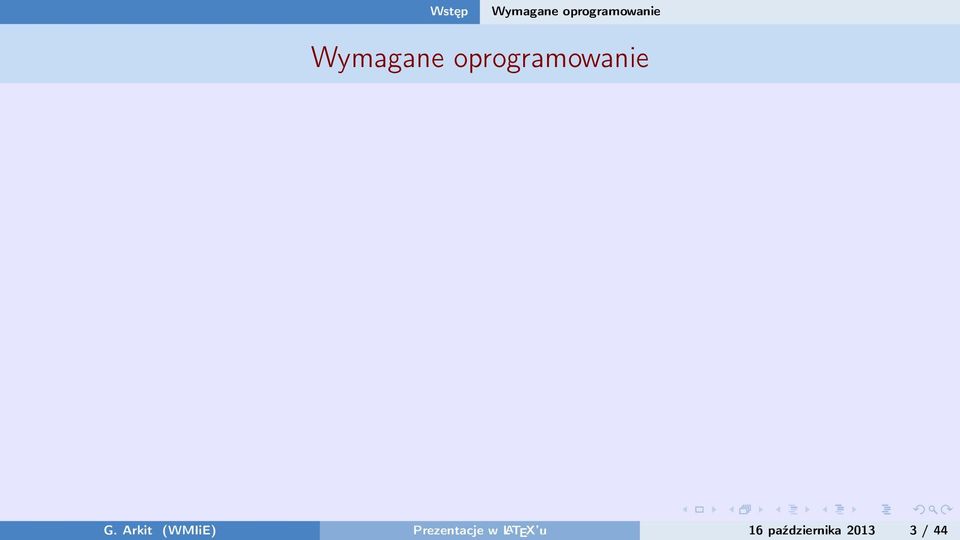

9 Wstęp Wymagane oprogramowanie Wymagane oprogramowanie G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

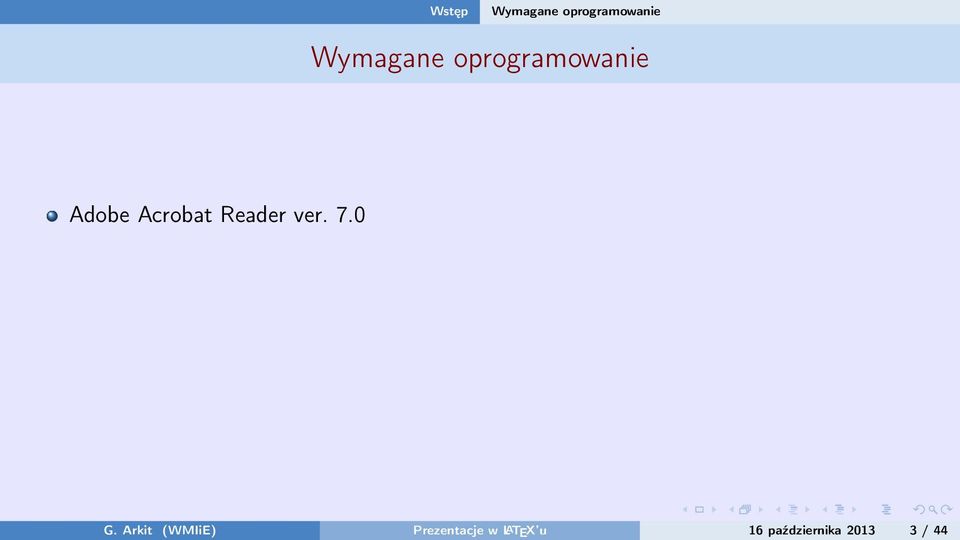

10 Wstęp Wymagane oprogramowanie Wymagane oprogramowanie Adobe Acrobat Reader ver. 7.0 G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

11 Wstęp Wymagane oprogramowanie Wymagane oprogramowanie Adobe Acrobat Reader ver. 7.0 AFPL Ghostscript ver. 8.5 G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

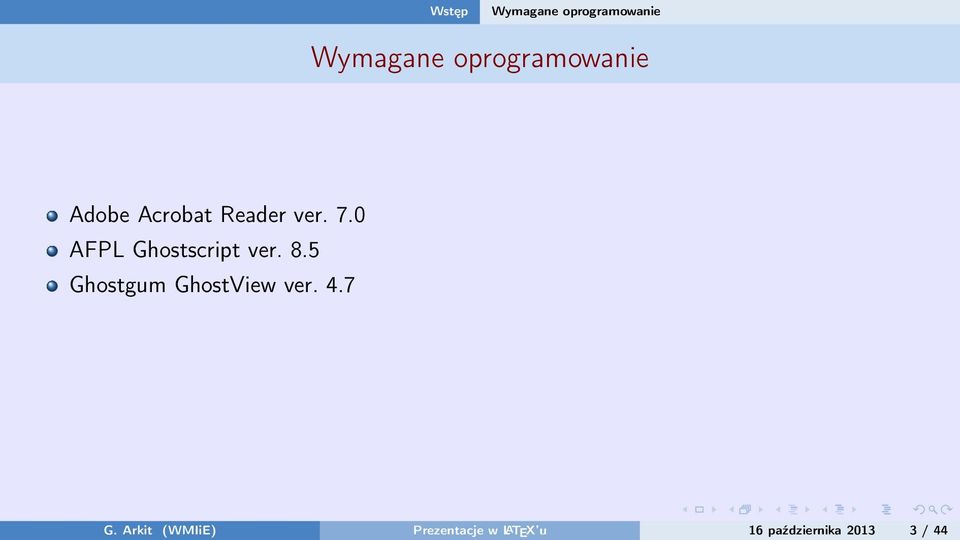

12 Wstęp Wymagane oprogramowanie Wymagane oprogramowanie Adobe Acrobat Reader ver. 7.0 AFPL Ghostscript ver. 8.5 Ghostgum GhostView ver. 4.7 G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

13 Wstęp Wymagane oprogramowanie Wymagane oprogramowanie Adobe Acrobat Reader ver. 7.0 AFPL Ghostscript ver. 8.5 Ghostgum GhostView ver. 4.7 MikTeX ver. 2.6 (kompletna instalacja) G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

14 Wstęp Wymagane oprogramowanie Wymagane oprogramowanie Adobe Acrobat Reader ver. 7.0 AFPL Ghostscript ver. 8.5 Ghostgum GhostView ver. 4.7 MikTeX ver. 2.6 (kompletna instalacja) TeXnicCenter ver G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

15 Wstęp Pomocne dokumenty Pomocne dokumenty 1 Nie za krótkie wprowadzenie do systemu L A TEX2ε(albo L A TEX2εw 129 minut); Tobias Oetiker, Hubert Partl, Irene Hyna, Elisabeth Schlegl, Tomasz Przechlewski, Ryszard Kubiak, Janusz Gołdasz Link... 2 Beamer - czyli prezentacje w L A TEX-ie; Marcin Stelmach, Paweł Pasiecznik Link... 3 User Guide to the Beamer Class; Till Tantau, Joseph Wright, Vedran Miletić Aktualna wersja znajduje się w katalogu Miktex\doc\latex\beamer\doc MikTeX a (plik beameruserguide.pdf). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

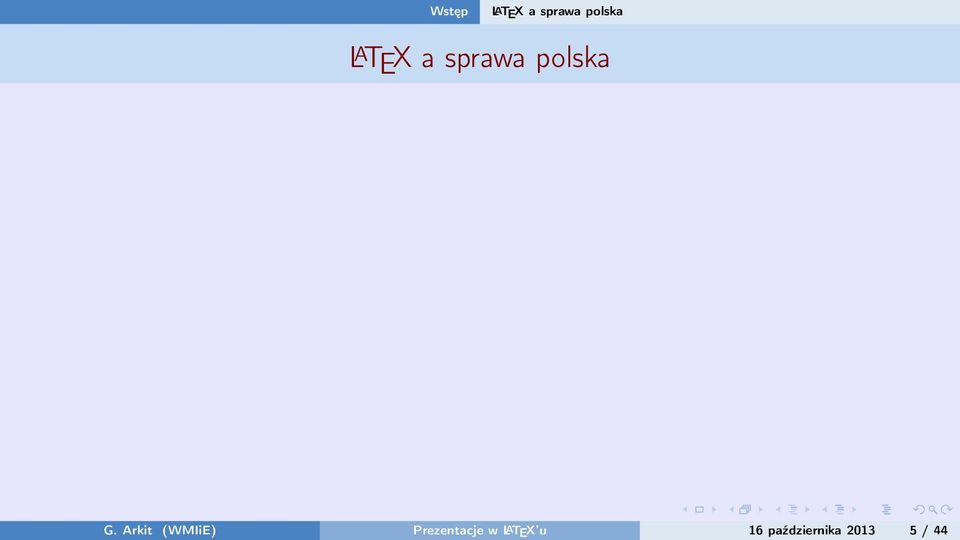

16 Wstęp LATEX a sprawa polska L A TEX a sprawa polska G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

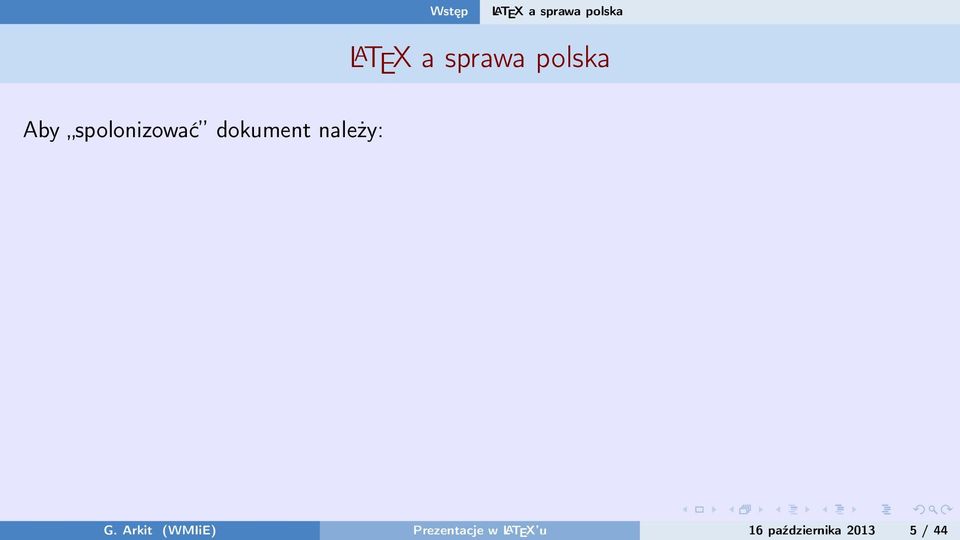

17 Wstęp LATEX a sprawa polska L A TEX a sprawa polska Aby spolonizować dokument należy: G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

18 Wstęp LATEX a sprawa polska L A TEX a sprawa polska Aby spolonizować dokument należy: wstawić w nagłówku dokumentu głównego: \usepackage{polski} \usepackage[cp1250]{inputenc} G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

19 Wstęp LATEX a sprawa polska L A TEX a sprawa polska Aby spolonizować dokument należy: wstawić w nagłówku dokumentu głównego: \usepackage{polski} \usepackage[cp1250]{inputenc} do kompilacji używać spolonizowanych programów pakietu MikTeX (platex, pdfplatex). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

20 Wstęp LATEX a sprawa polska L A TEX a sprawa polska Aby spolonizować dokument należy: wstawić w nagłówku dokumentu głównego: \usepackage{polski} \usepackage[cp1250]{inputenc} do kompilacji używać spolonizowanych programów pakietu MikTeX (platex, pdfplatex). w przypadku MikTeX a w wersji 2.7 (i nowszych) nie trzeba używać spolonizowanych wersji programów (a wręcz nie można). Wystarczy odpowiednio skonfigurować samo środowisko. W tym celu trzeba wejść do Menu Start, znaleźć menu pakietu MikTeX i wybrać opcję Settings, przejść do zakładki Languages i zaznaczyć język polski (polish). Następnie przejść do zakładki Packages i sprawdzić czy w sekcji Language support jest wybrany język polski, jak nie ma, to zaznaczyć. Zatwierdzić zmiany. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

21 Wstęp LATEX a sprawa polska L A TEX a sprawa polska G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

22 Wstęp LATEX a sprawa polska L A TEX a sprawa polska Opcje wywołaniu pakietu polski: G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

23 Wstęp LATEX a sprawa polska L A TEX a sprawa polska Opcje wywołaniu pakietu polski: T1 - Oznacza wybór czcionek (fontów) EC (standardowo dla pakietu polski jest to OT4 czyli czionki PL). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

24 Wstęp LATEX a sprawa polska L A TEX a sprawa polska Opcje wywołaniu pakietu polski: T1 - Oznacza wybór czcionek (fontów) EC (standardowo dla pakietu polski jest to OT4 czyli czionki PL). plmath - Włącza stosowanie znaków i zamiast<i>. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

25 Wstęp LATEX a sprawa polska L A TEX a sprawa polska Opcje wywołaniu pakietu polski: T1 - Oznacza wybór czcionek (fontów) EC (standardowo dla pakietu polski jest to OT4 czyli czionki PL). plmath - Włącza stosowanie znaków i zamiast<i>. nomathsymbols - Pakiet polski powoduje stosowanie polskich oznaczeń funkcji trygonometrycznych czyli ctg/ctgh i tg/tgh w miejsce cot/coth i tan/tanh. Opcja nomathsymbols włącza standardowe (anglosaskie) nazwy funkcji. Opcja wyłącza także działanie opcji plmath. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

26 Wstęp LATEX a sprawa polska L A TEX a sprawa polska Opcje wywołaniu pakietu polski: T1 - Oznacza wybór czcionek (fontów) EC (standardowo dla pakietu polski jest to OT4 czyli czionki PL). plmath - Włącza stosowanie znaków i zamiast<i>. nomathsymbols - Pakiet polski powoduje stosowanie polskich oznaczeń funkcji trygonometrycznych czyli ctg/ctgh i tg/tgh w miejsce cot/coth i tan/tanh. Opcja nomathsymbols włącza standardowe (anglosaskie) nazwy funkcji. Opcja wyłącza także działanie opcji plmath. Domyślne opcje pakietu (gdy nie jest podana żadna opcja): [OT4,plmath]. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

27 Struktura dokumentu Struktura dokumentu G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

28 Struktura dokumentu Struktura dokumentu Na poczatku trzeba określić klasę dokumentu (\documentclass{beamer}). Dodatkowo można określić wygląd (theme) prezentacji (\usetheme). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

29 Struktura dokumentu Struktura dokumentu Na poczatku trzeba określić klasę dokumentu (\documentclass{beamer}). Dodatkowo można określić wygląd (theme) prezentacji (\usetheme). Strukturę dokumentu (section, subsection) możemy ustalać dowolnie. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

30 Struktura dokumentu Struktura dokumentu Na poczatku trzeba określić klasę dokumentu (\documentclass{beamer}). Dodatkowo można określić wygląd (theme) prezentacji (\usetheme). Strukturę dokumentu (section, subsection) możemy ustalać dowolnie. Strony (slajdy) umieszczamy w ramkach (\begin{frame}...\end{frame}). W ramach jednej sekcji można umieścić wiele ramek. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

31 Struktura dokumentu Struktura dokumentu Na poczatku trzeba określić klasę dokumentu (\documentclass{beamer}). Dodatkowo można określić wygląd (theme) prezentacji (\usetheme). Strukturę dokumentu (section, subsection) możemy ustalać dowolnie. Strony (slajdy) umieszczamy w ramkach (\begin{frame}...\end{frame}). W ramach jednej sekcji można umieścić wiele ramek. Każda ramka może posiadać dodatkowy tytuł (polecenie\frametitle). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

32 Struktura dokumentu Rozmiar prezentacji Domyślnie: rozmiar prezentacji to 128 x 96 mm (4:3). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

33 Struktura dokumentu Rozmiar prezentacji Domyślnie: rozmiar prezentacji to 128 x 96 mm (4:3). Za pomocą opcji aspectratio wywołania pakietu można dostosować prezentację do np. ekranów panoramicznych (wywołanie\documentclass[aspectratio=xxx]{beamer}), dostępne opcje to: G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

34 Struktura dokumentu Rozmiar prezentacji Domyślnie: rozmiar prezentacji to 128 x 96 mm (4:3). Za pomocą opcji aspectratio wywołania pakietu można dostosować prezentację do np. ekranów panoramicznych (wywołanie\documentclass[aspectratio=xxx]{beamer}), dostępne opcje to: 1610 (rozmiar 160 x 100 mm - 16:10), G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

35 Struktura dokumentu Rozmiar prezentacji Domyślnie: rozmiar prezentacji to 128 x 96 mm (4:3). Za pomocą opcji aspectratio wywołania pakietu można dostosować prezentację do np. ekranów panoramicznych (wywołanie\documentclass[aspectratio=xxx]{beamer}), dostępne opcje to: 1610 (rozmiar 160 x 100 mm - 16:10), 169 (rozmiar 160 x 90 mm - 16:9), G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

36 Struktura dokumentu Rozmiar prezentacji Domyślnie: rozmiar prezentacji to 128 x 96 mm (4:3). Za pomocą opcji aspectratio wywołania pakietu można dostosować prezentację do np. ekranów panoramicznych (wywołanie\documentclass[aspectratio=xxx]{beamer}), dostępne opcje to: 1610 (rozmiar 160 x 100 mm - 16:10), 169 (rozmiar 160 x 90 mm - 16:9), 149 (rozmiar 140 x 90 mm - 14:9), G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

37 Struktura dokumentu Rozmiar prezentacji Domyślnie: rozmiar prezentacji to 128 x 96 mm (4:3). Za pomocą opcji aspectratio wywołania pakietu można dostosować prezentację do np. ekranów panoramicznych (wywołanie\documentclass[aspectratio=xxx]{beamer}), dostępne opcje to: 1610 (rozmiar 160 x 100 mm - 16:10), 169 (rozmiar 160 x 90 mm - 16:9), 149 (rozmiar 140 x 90 mm - 14:9), 141 (rozmiar 148,5 x 105 mm :1), G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

38 Struktura dokumentu Rozmiar prezentacji Domyślnie: rozmiar prezentacji to 128 x 96 mm (4:3). Za pomocą opcji aspectratio wywołania pakietu można dostosować prezentację do np. ekranów panoramicznych (wywołanie\documentclass[aspectratio=xxx]{beamer}), dostępne opcje to: 1610 (rozmiar 160 x 100 mm - 16:10), 169 (rozmiar 160 x 90 mm - 16:9), 149 (rozmiar 140 x 90 mm - 14:9), 141 (rozmiar 148,5 x 105 mm :1), 54 (rozmiar 125 x 100 mm - 5:4), G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

39 Struktura dokumentu Rozmiar prezentacji Domyślnie: rozmiar prezentacji to 128 x 96 mm (4:3). Za pomocą opcji aspectratio wywołania pakietu można dostosować prezentację do np. ekranów panoramicznych (wywołanie\documentclass[aspectratio=xxx]{beamer}), dostępne opcje to: 1610 (rozmiar 160 x 100 mm - 16:10), 169 (rozmiar 160 x 90 mm - 16:9), 149 (rozmiar 140 x 90 mm - 14:9), 141 (rozmiar 148,5 x 105 mm :1), 54 (rozmiar 125 x 100 mm - 5:4), 32 (rozmiar 135 x 90mm - 3:2). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

40 Struktura dokumentu Rozmiar prezentacji Domyślnie: rozmiar prezentacji to 128 x 96 mm (4:3). Za pomocą opcji aspectratio wywołania pakietu można dostosować prezentację do np. ekranów panoramicznych (wywołanie\documentclass[aspectratio=xxx]{beamer}), dostępne opcje to: 1610 (rozmiar 160 x 100 mm - 16:10), 169 (rozmiar 160 x 90 mm - 16:9), 149 (rozmiar 140 x 90 mm - 14:9), 141 (rozmiar 148,5 x 105 mm :1), 54 (rozmiar 125 x 100 mm - 5:4), 32 (rozmiar 135 x 90mm - 3:2). Inne (niestandardowe) rozmiary można ustawić za pomocą komendy\setbeamersize - więcej informacji w dokumentacji pakietu. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

41 Strona tytułowa Strona tytułowa G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

42 Strona tytułowa Strona tytułowa Najpierw podajemy (przed\begin{document}) dane: G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

43 Strona tytułowa Strona tytułowa Najpierw podajemy (przed\begin{document}) dane: \title - tytuł prezentacji, G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

44 Strona tytułowa Strona tytułowa Najpierw podajemy (przed\begin{document}) dane: \title - tytuł prezentacji, \author - autor, G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

45 Strona tytułowa Strona tytułowa Najpierw podajemy (przed\begin{document}) dane: \title - tytuł prezentacji, \author - autor, \institute - afiliacja. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

46 Strona tytułowa Strona tytułowa Najpierw podajemy (przed\begin{document}) dane: \title - tytuł prezentacji, \author - autor, \institute - afiliacja. We wszystkich trzech komendach można podać (w nawiasach kwadratowych []) wersje krótką nazwy. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

47 Strona tytułowa Strona tytułowa G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

48 Strona tytułowa Strona tytułowa Pozostałe komendy strony tytułowej: G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

49 Strona tytułowa Strona tytułowa Pozostałe komendy strony tytułowej: \subtitle - podtytuł prezentacji, G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

50 Strona tytułowa Strona tytułowa Pozostałe komendy strony tytułowej: \subtitle - podtytuł prezentacji, \subject i\keywords - nie są wykorzystywane, G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

51 Strona tytułowa Strona tytułowa Pozostałe komendy strony tytułowej: \subtitle - podtytuł prezentacji, \subject i\keywords - nie są wykorzystywane, \titlegraphics - napis lub grafika, która będzie umieszczana na pierwszej stronie, G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

52 Strona tytułowa Strona tytułowa Pozostałe komendy strony tytułowej: \subtitle - podtytuł prezentacji, \subject i\keywords - nie są wykorzystywane, \titlegraphics - napis lub grafika, która będzie umieszczana na pierwszej stronie, \date - można wstawić np.\today, G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

53 Strona tytułowa Strona tytułowa Pozostałe komendy strony tytułowej: \subtitle - podtytuł prezentacji, \subject i\keywords - nie są wykorzystywane, \titlegraphics - napis lub grafika, która będzie umieszczana na pierwszej stronie, \date - można wstawić np.\today, \logo - napis lub grafika, która będzie umieszczana na każdej stronie. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

54 Strona tytułowa Budujemy stronę tytułową \begin{document} \begin{frame} \titlepage \end{frame}... G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

55 Strona tytułowa Przykład rozmieszczenia elementów G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

56 Strona tytułowa Przykład rozmieszczenia elementów \title[krótki tytuł]{długi tytuł} \subtitle{subtitle} \author[ga]{grzegorz Arkit} \institute[skrót jedn]{pełna nazwa jednostki} \subject{subject} \keywords{keywords} \titlegraphic{titlegraphic} \date{date} \logo{logo} G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

57 Strona tytułowa Przykład rozmieszczenia elementów - wynik G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

58 Bloki Bloki G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

59 Bloki Bloki \begin{block}{tytuł bloku} Jakiś tekst \end{block} G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

60 Bloki Bloki \begin{block}{tytuł bloku} Jakiś tekst \end{block} Efekt: G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

61 Bloki Bloki \begin{block}{tytuł bloku} Jakiś tekst \end{block} Efekt: Tytuł bloku Jakiś tekst G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

62 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

63 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody Standardowo środowiska do twierdzeń nie są numerowane. Aby to zmienić należy wydać polecenie: \setbeamertemplate{theorems}[numbered]. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

64 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody Standardowo środowiska do twierdzeń nie są numerowane. Aby to zmienić należy wydać polecenie: \setbeamertemplate{theorems}[numbered]. Środowiska do twierdzeń definiujemy standardowo: G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

65 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody Standardowo środowiska do twierdzeń nie są numerowane. Aby to zmienić należy wydać polecenie: \setbeamertemplate{theorems}[numbered]. Środowiska do twierdzeń definiujemy standardowo: \newtheorem{thm}{twierdzenie} - dla głównego środowiska (czyli tego, które definiuje numerację), G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

66 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody Standardowo środowiska do twierdzeń nie są numerowane. Aby to zmienić należy wydać polecenie: \setbeamertemplate{theorems}[numbered]. Środowiska do twierdzeń definiujemy standardowo: \newtheorem{thm}{twierdzenie} - dla głównego środowiska (czyli tego, które definiuje numerację), \newtheorem{lem}[thm]{lemat} - dla środowisk, które mają mieć wspólną numerację z thm. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

67 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody Standardowo środowiska do twierdzeń nie są numerowane. Aby to zmienić należy wydać polecenie: \setbeamertemplate{theorems}[numbered]. Środowiska do twierdzeń definiujemy standardowo: \newtheorem{thm}{twierdzenie} - dla głównego środowiska (czyli tego, które definiuje numerację), \newtheorem{lem}[thm]{lemat} - dla środowisk, które mają mieć wspólną numerację z thm. Nazwy thm i lem można zmieniać na inne. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

68 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody Standardowo środowiska do twierdzeń nie są numerowane. Aby to zmienić należy wydać polecenie: \setbeamertemplate{theorems}[numbered]. Środowiska do twierdzeń definiujemy standardowo: \newtheorem{thm}{twierdzenie} - dla głównego środowiska (czyli tego, które definiuje numerację), \newtheorem{lem}[thm]{lemat} - dla środowisk, które mają mieć wspólną numerację z thm. Nazwy thm i lem można zmieniać na inne. Można utworzyć dowolną liczbę środowisk o odrębnej numeracji. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

69 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody Standardowo środowiska do twierdzeń nie są numerowane. Aby to zmienić należy wydać polecenie: \setbeamertemplate{theorems}[numbered]. Środowiska do twierdzeń definiujemy standardowo: \newtheorem{thm}{twierdzenie} - dla głównego środowiska (czyli tego, które definiuje numerację), \newtheorem{lem}[thm]{lemat} - dla środowisk, które mają mieć wspólną numerację z thm. Nazwy thm i lem można zmieniać na inne. Można utworzyć dowolną liczbę środowisk o odrębnej numeracji. Nawet mając włączoną numerację twierdzeń, możemy stworzyć środowiska do twierdzeń nienumerowanych. W tym celu należy użyć polecenia\newtheorem*. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

70 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

71 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody Środowisko do dowodów jest juz zdefiniowane (proof). Można zmienić nazwę, która pojawia się jako nagłówek bloku: \def{proofname}{dowód}. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

72 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody Środowisko do dowodów jest juz zdefiniowane (proof). Można zmienić nazwę, która pojawia się jako nagłówek bloku: \def{proofname}{dowód}. Środowiska do definicji można stworzyć podobnie jak środowiska do twierdzeń, ale najpierw należy wydać komendę\theoremstyle{definition} (inne możliwe to: plain i remark). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

73 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody Środowisko do dowodów jest juz zdefiniowane (proof). Można zmienić nazwę, która pojawia się jako nagłówek bloku: \def{proofname}{dowód}. Środowiska do definicji można stworzyć podobnie jak środowiska do twierdzeń, ale najpierw należy wydać komendę\theoremstyle{definition} (inne możliwe to: plain i remark). Dalej postępujemy podobnie jak w przypadku twierdzeń. W szczególności dotyczy to także numeracji (tzn. bez * - numerowane, z * - nienumerowane). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

74 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody; przykłady G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

75 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody; przykłady Twierdzenie 1 Twierdzenie numerowane. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

76 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody; przykłady Twierdzenie 1 Twierdzenie numerowane. Twierdzenie Twierdzenie nienumerowane. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

77 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody; przykłady Twierdzenie 1 Twierdzenie numerowane. Twierdzenie Twierdzenie nienumerowane. Lemat 2 Lemat numerowany (może być też bez numeru). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

78 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody; przykłady Twierdzenie 1 Twierdzenie numerowane. Twierdzenie Twierdzenie nienumerowane. Lemat 2 Lemat numerowany (może być też bez numeru). Definicja Definicja. Definicje w pakiecie pr-wmie nie są numerowane. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

79 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody; przykłady Twierdzenie 1 Twierdzenie numerowane. Twierdzenie Twierdzenie nienumerowane. Lemat 2 Lemat numerowany (może być też bez numeru). Definicja Definicja. Definicje w pakiecie pr-wmie nie są numerowane. Dowód. Jakiś dowód. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

80 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody; przykłady G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

81 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody; przykłady Przy wszystkich środowiskach do twierdzeń, definicji i dowodów można podać dodatkowy parametr który ma się pojawić w tytule bloku (\begin{thm}[parametr]). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

82 Bloki specjalne Bloki specjalne - twierdzenia, definicje, dowody; przykłady Przy wszystkich środowiskach do twierdzeń, definicji i dowodów można podać dodatkowy parametr który ma się pojawić w tytule bloku (\begin{thm}[parametr]). Twierdzenie 3 (parametr) Twierdzenie numerowane z parametrem. Twierdzenie (parametr) Twierdzenie nienumerowane z parametrem. Definicja (parametr) Definicja z parametrem. Dowód tw. 3. W przypadku dowodów wpisany parametr zastępuję napis Dowód. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

83 Pakiet pr-wmie Pakiet pr-wmie G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

84 Pakiet pr-wmie Pakiet pr-wmie Co definiuje pakiet: G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

85 Pakiet pr-wmie Pakiet pr-wmie Co definiuje pakiet: Kolory, czcionki, układ elementów. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

86 Pakiet pr-wmie Pakiet pr-wmie Co definiuje pakiet: Kolory, czcionki, układ elementów. Zdefiniowane\institute - domyślnie nazwa angielska; po podaniu opcji pl polecenia \usepackage nazwa po polsku. Wielkości czcionek: nazwa wydziału\large +\textbf, nazwa uczelni - default. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

87 Pakiet pr-wmie Pakiet pr-wmie Co definiuje pakiet: Kolory, czcionki, układ elementów. Zdefiniowane\institute - domyślnie nazwa angielska; po podaniu opcji pl polecenia \usepackage nazwa po polsku. Wielkości czcionek: nazwa wydziału\large +\textbf, nazwa uczelni - default. Zdefiniowane środowiska do twierdzeń (thm), lematów (lem) i definicji (dnt). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

88 Pakiet pr-wmie Pakiet pr-wmie Co definiuje pakiet: Kolory, czcionki, układ elementów. Zdefiniowane\institute - domyślnie nazwa angielska; po podaniu opcji pl polecenia \usepackage nazwa po polsku. Wielkości czcionek: nazwa wydziału\large +\textbf, nazwa uczelni - default. Zdefiniowane środowiska do twierdzeń (thm), lematów (lem) i definicji (dnt). Jeżeli w opcjach wywołania pakietu podano thmnbrs, wtedy środowiska do twierdzeń i lematów będa numerowane (definicje nie). Dodatkowo są wtedy zdefiniowane wersje nienumerowane (thm*, lem*). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

89 Pakiet pr-wmie Pakiet pr-wmie Co definiuje pakiet: Kolory, czcionki, układ elementów. Zdefiniowane\institute - domyślnie nazwa angielska; po podaniu opcji pl polecenia \usepackage nazwa po polsku. Wielkości czcionek: nazwa wydziału\large +\textbf, nazwa uczelni - default. Zdefiniowane środowiska do twierdzeń (thm), lematów (lem) i definicji (dnt). Jeżeli w opcjach wywołania pakietu podano thmnbrs, wtedy środowiska do twierdzeń i lematów będa numerowane (definicje nie). Dodatkowo są wtedy zdefiniowane wersje nienumerowane (thm*, lem*). Napisy w środowiskach są automatycznie dobierane na podstawie obecności parametru pl przy wywołaniu pakietu (domyślnie angielskie, gdy brak parametru). Dotyczy to także środowiska proof. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

90 Dynamiczna prezentacja Dynamiczna prezentacja G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

91 Dynamiczna prezentacja Dynamiczna prezentacja Ręczne zatrzymanie prezentacji - polecenie\pause. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

92 Dynamiczna prezentacja Dynamiczna prezentacja Ręczne zatrzymanie prezentacji - polecenie\pause. Listy. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

93 Dynamiczna prezentacja Dynamiczna prezentacja Ręczne zatrzymanie prezentacji - polecenie\pause. Listy. Kontrola kiedy jaki tekst ma się pojawiać/znikać/wyróżniać. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

94 Dynamiczna prezentacja Ręczne zatrzymanie prezentacji G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

95 Dynamiczna prezentacja Ręczne zatrzymanie prezentacji \begin{itemize} \pause\item Element pierwszy \pause\item Element drugi \pause\item Element trzeci \pause\item Element czwarty \end{itemize} G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

96 Dynamiczna prezentacja Ręczne zatrzymanie prezentacji \begin{itemize} \pause\item Element pierwszy \pause\item Element drugi \pause\item Element trzeci \pause\item Element czwarty \end{itemize} Element pierwszy G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

97 Dynamiczna prezentacja Ręczne zatrzymanie prezentacji \begin{itemize} \pause\item Element pierwszy \pause\item Element drugi \pause\item Element trzeci \pause\item Element czwarty \end{itemize} Element pierwszy Element drugi G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

98 Dynamiczna prezentacja Ręczne zatrzymanie prezentacji \begin{itemize} \pause\item Element pierwszy \pause\item Element drugi \pause\item Element trzeci \pause\item Element czwarty \end{itemize} Element pierwszy Element drugi Element trzeci G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

99 Dynamiczna prezentacja Ręczne zatrzymanie prezentacji \begin{itemize} \pause\item Element pierwszy \pause\item Element drugi \pause\item Element trzeci \pause\item Element czwarty \end{itemize} Element pierwszy Element drugi Element trzeci Element czwarty G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

100 Dynamiczna prezentacja Warstwy G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

101 Dynamiczna prezentacja Warstwy Warstwy - kolejno wyświetlane wersje slajdu. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

102 Dynamiczna prezentacja Warstwy Warstwy - kolejno wyświetlane wersje slajdu. Domyślnie slajd ma jedną warstwę. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

103 Dynamiczna prezentacja Warstwy Warstwy - kolejno wyświetlane wersje slajdu. Domyślnie slajd ma jedną warstwę. Warstwy pojawiają się, jeżeli w treści slajdu umieścimy specyfikatory warstw w postaci <...>. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

104 Dynamiczna prezentacja Warstwy Warstwy - kolejno wyświetlane wersje slajdu. Domyślnie slajd ma jedną warstwę. Warstwy pojawiają się, jeżeli w treści slajdu umieścimy specyfikatory warstw w postaci <...>. Przykłady: G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

105 Dynamiczna prezentacja Warstwy Warstwy - kolejno wyświetlane wersje slajdu. Domyślnie slajd ma jedną warstwę. Warstwy pojawiają się, jeżeli w treści slajdu umieścimy specyfikatory warstw w postaci <...>. Przykłady: <1> - tylko na pierwszej warstwie, G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

106 Dynamiczna prezentacja Warstwy Warstwy - kolejno wyświetlane wersje slajdu. Domyślnie slajd ma jedną warstwę. Warstwy pojawiają się, jeżeli w treści slajdu umieścimy specyfikatory warstw w postaci <...>. Przykłady: <1> - tylko na pierwszej warstwie, <2-> - od drugiej warstwy, G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

107 Dynamiczna prezentacja Warstwy Warstwy - kolejno wyświetlane wersje slajdu. Domyślnie slajd ma jedną warstwę. Warstwy pojawiają się, jeżeli w treści slajdu umieścimy specyfikatory warstw w postaci <...>. Przykłady: <1> - tylko na pierwszej warstwie, <2-> - od drugiej warstwy, <-4> - do czwartej warstwy, G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

108 Dynamiczna prezentacja Warstwy Warstwy - kolejno wyświetlane wersje slajdu. Domyślnie slajd ma jedną warstwę. Warstwy pojawiają się, jeżeli w treści slajdu umieścimy specyfikatory warstw w postaci <...>. Przykłady: <1> - tylko na pierwszej warstwie, <2-> - od drugiej warstwy, <-4> - do czwartej warstwy, <3-6> - od trzeciej do szóstej warstwy, G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

109 Dynamiczna prezentacja Warstwy Warstwy - kolejno wyświetlane wersje slajdu. Domyślnie slajd ma jedną warstwę. Warstwy pojawiają się, jeżeli w treści slajdu umieścimy specyfikatory warstw w postaci <...>. Przykłady: <1> - tylko na pierwszej warstwie, <2-> - od drugiej warstwy, <-4> - do czwartej warstwy, <3-6> - od trzeciej do szóstej warstwy, <1-3,5> - od pierwszej do trzeciej i dodatkowo na piątej. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

110 Dynamiczna prezentacja Warstwy Warstwy - kolejno wyświetlane wersje slajdu. Domyślnie slajd ma jedną warstwę. Warstwy pojawiają się, jeżeli w treści slajdu umieścimy specyfikatory warstw w postaci <...>. Przykłady: <1> - tylko na pierwszej warstwie, <2-> - od drugiej warstwy, <-4> - do czwartej warstwy, <3-6> - od trzeciej do szóstej warstwy, <1-3,5> - od pierwszej do trzeciej i dodatkowo na piątej. Ważne: każda warstwa produkuje jedną stronę w pliku wynikowym (np. ten slajd zajmuje 11 stron). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

111 Dynamiczna prezentacja Warstwy i listy \begin{itemize} \item<1-> Element pierwszy \item<2-> Element drugi \item<3-> Element trzeci \item<4-> Element czwarty \end{itemize} Element pierwszy G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

112 Dynamiczna prezentacja Warstwy i listy \begin{itemize} \item<1-> Element pierwszy \item<2-> Element drugi \item<3-> Element trzeci \item<4-> Element czwarty \end{itemize} Element pierwszy Element drugi G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

113 Dynamiczna prezentacja Warstwy i listy \begin{itemize} \item<1-> Element pierwszy \item<2-> Element drugi \item<3-> Element trzeci \item<4-> Element czwarty \end{itemize} Element pierwszy Element drugi Element trzeci G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

114 Dynamiczna prezentacja Warstwy i listy \begin{itemize} \item<1-> Element pierwszy \item<2-> Element drugi \item<3-> Element trzeci \item<4-> Element czwarty \end{itemize} Element pierwszy Element drugi Element trzeci Element czwarty G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

115 Dynamiczna prezentacja Warstwy i listy - inna kolejność \begin{itemize} \item<3-> Element pierwszy \item<1-> Element drugi \item<2-3> Element trzeci \item<3-4> Element czwarty \end{itemize} Element drugi G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

116 Dynamiczna prezentacja Warstwy i listy - inna kolejność \begin{itemize} \item<3-> Element pierwszy \item<1-> Element drugi \item<2-3> Element trzeci \item<3-4> Element czwarty \end{itemize} Element drugi Element trzeci G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

117 Dynamiczna prezentacja Warstwy i listy - inna kolejność \begin{itemize} \item<3-> Element pierwszy \item<1-> Element drugi \item<2-3> Element trzeci \item<3-4> Element czwarty \end{itemize} Element pierwszy Element drugi Element trzeci Element czwarty G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

118 Dynamiczna prezentacja Warstwy i listy - inna kolejność \begin{itemize} \item<3-> Element pierwszy \item<1-> Element drugi \item<2-3> Element trzeci \item<3-4> Element czwarty \end{itemize} Element pierwszy Element drugi Element czwarty G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

119 Dynamiczna prezentacja Warstwy i listy - kolejność automatyczna \begin{itemize}[<+->] \item Element pierwszy \item Element drugi \item Element trzeci \item Element czwarty \end{itemize} Element pierwszy G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

120 Dynamiczna prezentacja Warstwy i listy - kolejność automatyczna \begin{itemize}[<+->] \item Element pierwszy \item Element drugi \item Element trzeci \item Element czwarty \end{itemize} Element pierwszy Element drugi G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

121 Dynamiczna prezentacja Warstwy i listy - kolejność automatyczna \begin{itemize}[<+->] \item Element pierwszy \item Element drugi \item Element trzeci \item Element czwarty \end{itemize} Element pierwszy Element drugi Element trzeci G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

122 Dynamiczna prezentacja Warstwy i listy - kolejność automatyczna \begin{itemize}[<+->] \item Element pierwszy \item Element drugi \item Element trzeci \item Element czwarty \end{itemize} Element pierwszy Element drugi Element trzeci Element czwarty G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

123 Dynamiczna prezentacja Warstwy - instrukcje G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

124 Dynamiczna prezentacja Warstwy - instrukcje \only<n>{tekst} Wstawia tekst tylko w wybranych warstwach. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

125 Dynamiczna prezentacja Warstwy - instrukcje \only<n>{tekst} Wstawia tekst tylko w wybranych warstwach. \uncover<n>{tekst} Wstawia tekst tylko w wybranych warstwach, ale rezerwuje miejsce we wszystkich warstwach. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

126 Dynamiczna prezentacja Warstwy - instrukcje \only<n>{tekst} Wstawia tekst tylko w wybranych warstwach. \uncover<n>{tekst} Wstawia tekst tylko w wybranych warstwach, ale rezerwuje miejsce we wszystkich warstwach. \alert<n>{tekst} Podświetla tekst w wybranych warstwach. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

127 Dynamiczna prezentacja Warstwy - instrukcje \only<n>{tekst} Wstawia tekst tylko w wybranych warstwach. \uncover<n>{tekst} Wstawia tekst tylko w wybranych warstwach, ale rezerwuje miejsce we wszystkich warstwach. \alert<n>{tekst} Podświetla tekst w wybranych warstwach. \textbf<n>{tekst} Pogrubia tekst w wybranych warstwach. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

128 Dynamiczna prezentacja Warstwy - instrukcje \only<n>{tekst} Wstawia tekst tylko w wybranych warstwach. \uncover<n>{tekst} Wstawia tekst tylko w wybranych warstwach, ale rezerwuje miejsce we wszystkich warstwach. \alert<n>{tekst} Podświetla tekst w wybranych warstwach. \textbf<n>{tekst} Pogrubia tekst w wybranych warstwach. \temporal<n>{tekst przed n}{tekst w n}{tekst po n} G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

129 Dynamiczna prezentacja Warstwy - instrukcje \only<n>{tekst} Wstawia tekst tylko w wybranych warstwach. \uncover<n>{tekst} Wstawia tekst tylko w wybranych warstwach, ale rezerwuje miejsce we wszystkich warstwach. \alert<n>{tekst} Podświetla tekst w wybranych warstwach. \textbf<n>{tekst} Pogrubia tekst w wybranych warstwach. \temporal<n>{tekst przed n}{tekst w n}{tekst po n} \alt<n>{tekst w n}{tekst poza n} G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

130 Dynamiczna prezentacja Warstwy - instrukcje:\only Tekst - początek. Tekst - koniec. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

131 Dynamiczna prezentacja Warstwy - instrukcje:\only Tekst - początek. Tekst wartwy drugiej Tekst - koniec. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

132 Dynamiczna prezentacja Warstwy - instrukcje:\only Tekst - początek. Tekst wartwy trzeciej Tekst - koniec. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

133 Dynamiczna prezentacja Warstwy - instrukcje:\uncover Tekst - początek. Tekst - koniec. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

134 Dynamiczna prezentacja Warstwy - instrukcje:\uncover Tekst - początek. Tekst wartwy drugiej Tekst - koniec. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

135 Dynamiczna prezentacja Warstwy - instrukcje:\uncover Tekst - początek. Tekst wartwy trzeciej Tekst - koniec. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

136 Dynamiczna prezentacja Warstwy - instrukcje:\alert Tekst - początek. Tekst wyróżniony Tekst - koniec. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

137 Dynamiczna prezentacja Warstwy - instrukcje:\alert Tekst - początek. Tekst wyróżniony Tekst - koniec. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

138 Dynamiczna prezentacja Warstwy - instrukcje:\alert Tekst - początek. Tekst wyróżniony Tekst wartwy trzeciej Tekst - koniec. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

139 Dynamiczna prezentacja Warstwy - instrukcje:\textbf Tekst - początek. Tekst wyróżniony Tekst - koniec. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

140 Dynamiczna prezentacja Warstwy - instrukcje:\textbf Tekst - początek. Tekst wyróżniony Tekst - koniec. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

141 Dynamiczna prezentacja Warstwy - instrukcje:\textbf Tekst - początek. Tekst wyróżniony Tekst wartwy trzeciej Tekst - koniec. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

142 Dynamiczna prezentacja Warstwy - instrukcje:\temporal Tekst warstwy pierwszej G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

143 Dynamiczna prezentacja Warstwy - instrukcje:\temporal Tekst warstwy drugiej piszemy kolorem czerwonym G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

144 Dynamiczna prezentacja Warstwy - instrukcje:\temporal Tekst kolejnych warstw piszemy kolorem niebieskiem Dodajemy tekst aby wymusić warstwę 3 G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

145 Dynamiczna prezentacja Warstwy - wyświetlanie przezroczyste Można wyświetlać poszczególne elementy slajdu w taki sposób, aby wszystkie elementy slajdy były od razu widoczne (ale wyszarzone), a dopiero przy uruchamianiu slajdu kolejno wyświetlane. Należy użyć komendy: \setbeamercovered{transparent}. Aby przywrócić standardowy sposób wyświetlania należy ponownie użyć komendy \setbeamercovered{invisible}. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

146 Dynamiczna prezentacja Warstwy - wyświetlanie przezroczyste Można wyświetlać poszczególne elementy slajdu w taki sposób, aby wszystkie elementy slajdy były od razu widoczne (ale wyszarzone), a dopiero przy uruchamianiu slajdu kolejno wyświetlane. Należy użyć komendy: \setbeamercovered{transparent}. Aby przywrócić standardowy sposób wyświetlania należy ponownie użyć komendy \setbeamercovered{invisible}. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

147 Dynamiczna prezentacja Warstwy - wyświetlanie przezroczyste Można wyświetlać poszczególne elementy slajdu w taki sposób, aby wszystkie elementy slajdy były od razu widoczne (ale wyszarzone), a dopiero przy uruchamianiu slajdu kolejno wyświetlane. Należy użyć komendy: \setbeamercovered{transparent}. Aby przywrócić standardowy sposób wyświetlania należy ponownie użyć komendy \setbeamercovered{invisible}. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

148 Grafika w LATEX u Grafika bitmapowa a wektorowa G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

149 Grafika w LATEX u Grafika bitmapowa a wektorowa W grafice bitmapowej (rastrowej; BMP/JPEG/GIF/PNG) zapisujemy każdy punkt obrazka. Przy skalowaniu pojawiają się duże kwadraty. Format JPEG jest formatem stratnym - pewne informacje są tracone (rysunek rozmywa się). Zalecany do zdjęć. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

150 Grafika w LATEX u Grafika bitmapowa a wektorowa W grafice bitmapowej (rastrowej; BMP/JPEG/GIF/PNG) zapisujemy każdy punkt obrazka. Przy skalowaniu pojawiają się duże kwadraty. Format JPEG jest formatem stratnym - pewne informacje są tracone (rysunek rozmywa się). Zalecany do zdjęć. Grafika wektorowa (EPS/WMF/EMF/CDR) zawiera zbiór instrukcji potrzebnych do narysowania obrazka. Dlatego przy skalowaniu np. linia nadal pozostaje linią. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

151 Grafika w LATEX u Grafika bitmapowa a wektorowa W grafice bitmapowej (rastrowej; BMP/JPEG/GIF/PNG) zapisujemy każdy punkt obrazka. Przy skalowaniu pojawiają się duże kwadraty. Format JPEG jest formatem stratnym - pewne informacje są tracone (rysunek rozmywa się). Zalecany do zdjęć. Grafika wektorowa (EPS/WMF/EMF/CDR) zawiera zbiór instrukcji potrzebnych do narysowania obrazka. Dlatego przy skalowaniu np. linia nadal pozostaje linią. L A TEX nie lubi plików BMP. Lepiej taką grafikę zapisać jako np. PNG (chociażby w IrfanView: Plik->Zapisz jako...). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

152 Grafika w LATEX u Grafika bitmapowa a wektorowa W grafice bitmapowej (rastrowej; BMP/JPEG/GIF/PNG) zapisujemy każdy punkt obrazka. Przy skalowaniu pojawiają się duże kwadraty. Format JPEG jest formatem stratnym - pewne informacje są tracone (rysunek rozmywa się). Zalecany do zdjęć. Grafika wektorowa (EPS/WMF/EMF/CDR) zawiera zbiór instrukcji potrzebnych do narysowania obrazka. Dlatego przy skalowaniu np. linia nadal pozostaje linią. L A TEX nie lubi plików BMP. Lepiej taką grafikę zapisać jako np. PNG (chociażby w IrfanView: Plik->Zapisz jako...). W zależności od wybranej opcji kompilacji (a dokładniej od typu pliku wynikowego), możemy używać różnych formatów graficznych. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

153 Grafika w LATEX u Grafika bitmapowa a wektorowa W grafice bitmapowej (rastrowej; BMP/JPEG/GIF/PNG) zapisujemy każdy punkt obrazka. Przy skalowaniu pojawiają się duże kwadraty. Format JPEG jest formatem stratnym - pewne informacje są tracone (rysunek rozmywa się). Zalecany do zdjęć. Grafika wektorowa (EPS/WMF/EMF/CDR) zawiera zbiór instrukcji potrzebnych do narysowania obrazka. Dlatego przy skalowaniu np. linia nadal pozostaje linią. L A TEX nie lubi plików BMP. Lepiej taką grafikę zapisać jako np. PNG (chociażby w IrfanView: Plik->Zapisz jako...). W zależności od wybranej opcji kompilacji (a dokładniej od typu pliku wynikowego), możemy używać różnych formatów graficznych. Zalecane: grafika w postaci EPS, kompilacja LaTeX->PS->PDF. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

154 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

155 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS Bezpośrednio z programów typu Mathematica czy Matlab. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

156 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS Bezpośrednio z programów typu Mathematica czy Matlab. Matlab (7.3): W okienku z rysunkiem: File->Save as...->zapisz jako typ: EPS file (*.eps) G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

157 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS Bezpośrednio z programów typu Mathematica czy Matlab. Matlab (7.3): W okienku z rysunkiem: File->Save as...->zapisz jako typ: EPS file (*.eps) Mathematica (4.1): Edit -> Save selection As -> EPS... UWAGA: aby móc posługiwać się rysunkami z Mathematica, w straszych wersjach MikTeX a należy zainstalować w MikTeX u czcionkę math1mono.pfb. W tym celu należy: G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

158 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS Bezpośrednio z programów typu Mathematica czy Matlab. Matlab (7.3): W okienku z rysunkiem: File->Save as...->zapisz jako typ: EPS file (*.eps) Mathematica (4.1): Edit -> Save selection As -> EPS... UWAGA: aby móc posługiwać się rysunkami z Mathematica, w straszych wersjach MikTeX a należy zainstalować w MikTeX u czcionkę math1mono.pfb. W tym celu należy: Przegrać czcionkę z katalogu c:\program Files:\Wolfram Research\Mathematica\4.1 \SystemFiles\Fonts\Type1\Math1Mono.pfb do katalogu [Katalog MikTeX a]\fonts\type1\adobe. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

159 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS Bezpośrednio z programów typu Mathematica czy Matlab. Matlab (7.3): W okienku z rysunkiem: File->Save as...->zapisz jako typ: EPS file (*.eps) Mathematica (4.1): Edit -> Save selection As -> EPS... UWAGA: aby móc posługiwać się rysunkami z Mathematica, w straszych wersjach MikTeX a należy zainstalować w MikTeX u czcionkę math1mono.pfb. W tym celu należy: Przegrać czcionkę z katalogu c:\program Files:\Wolfram Research\Mathematica\4.1 \SystemFiles\Fonts\Type1\Math1Mono.pfb do katalogu [Katalog MikTeX a]\fonts\type1\adobe. Odświeżyć bazę plików MikTeX a: Start Menu -> Programy -> MikTeX 2 -> MikTeX Options -> zakładka General, polecenie Refresh Now. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

160 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS, c.d. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

161 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS, c.d. Z plików PostScript. Za pomocą programu GhostView otworzyć plik PS i dokonać konwersji do pliku eps: File->Convert->Device: epswriter, Resolution:300. Opcja File->PS to EPS - nie polecam. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

162 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS, c.d. Z plików PostScript. Za pomocą programu GhostView otworzyć plik PS i dokonać konwersji do pliku eps: File->Convert->Device: epswriter, Resolution:300. Opcja File->PS to EPS - nie polecam. Najprostszym sposobem uzyskania plików PS jest ich wydrukowanie do pliku na drukarce PS. W tym celu należy: G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

163 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS, c.d. Z plików PostScript. Za pomocą programu GhostView otworzyć plik PS i dokonać konwersji do pliku eps: File->Convert->Device: epswriter, Resolution:300. Opcja File->PS to EPS - nie polecam. Najprostszym sposobem uzyskania plików PS jest ich wydrukowanie do pliku na drukarce PS. W tym celu należy: Zainstalować w systemie dowolną drukarkę PS (np. HP Color LaserJet 8500 PS). G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

164 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS, c.d. Z plików PostScript. Za pomocą programu GhostView otworzyć plik PS i dokonać konwersji do pliku eps: File->Convert->Device: epswriter, Resolution:300. Opcja File->PS to EPS - nie polecam. Najprostszym sposobem uzyskania plików PS jest ich wydrukowanie do pliku na drukarce PS. W tym celu należy: Zainstalować w systemie dowolną drukarkę PS (np. HP Color LaserJet 8500 PS). Przy instalowaniu jako Port wybrać FILE:. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

165 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS, c.d. Z plików PostScript. Za pomocą programu GhostView otworzyć plik PS i dokonać konwersji do pliku eps: File->Convert->Device: epswriter, Resolution:300. Opcja File->PS to EPS - nie polecam. Najprostszym sposobem uzyskania plików PS jest ich wydrukowanie do pliku na drukarce PS. W tym celu należy: Zainstalować w systemie dowolną drukarkę PS (np. HP Color LaserJet 8500 PS). Przy instalowaniu jako Port wybrać FILE:. Przy drukowaniu trzeba podać ścieżkę, nazwę pliku i rozszerzenie PS. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44

166 Grafika w LATEX u Grafika EPS Jak uzyskać grafikę EPS, c.d. Z plików PostScript. Za pomocą programu GhostView otworzyć plik PS i dokonać konwersji do pliku eps: File->Convert->Device: epswriter, Resolution:300. Opcja File->PS to EPS - nie polecam. Najprostszym sposobem uzyskania plików PS jest ich wydrukowanie do pliku na drukarce PS. W tym celu należy: Zainstalować w systemie dowolną drukarkę PS (np. HP Color LaserJet 8500 PS). Przy instalowaniu jako Port wybrać FILE:. Przy drukowaniu trzeba podać ścieżkę, nazwę pliku i rozszerzenie PS. Inne programy z możliwością zapisu pliku z postaci PS lub EPS: METAGRAF, GnuPlot. G. Arkit (WMIiE) Prezentacje w LATEX u 16 października / 44
