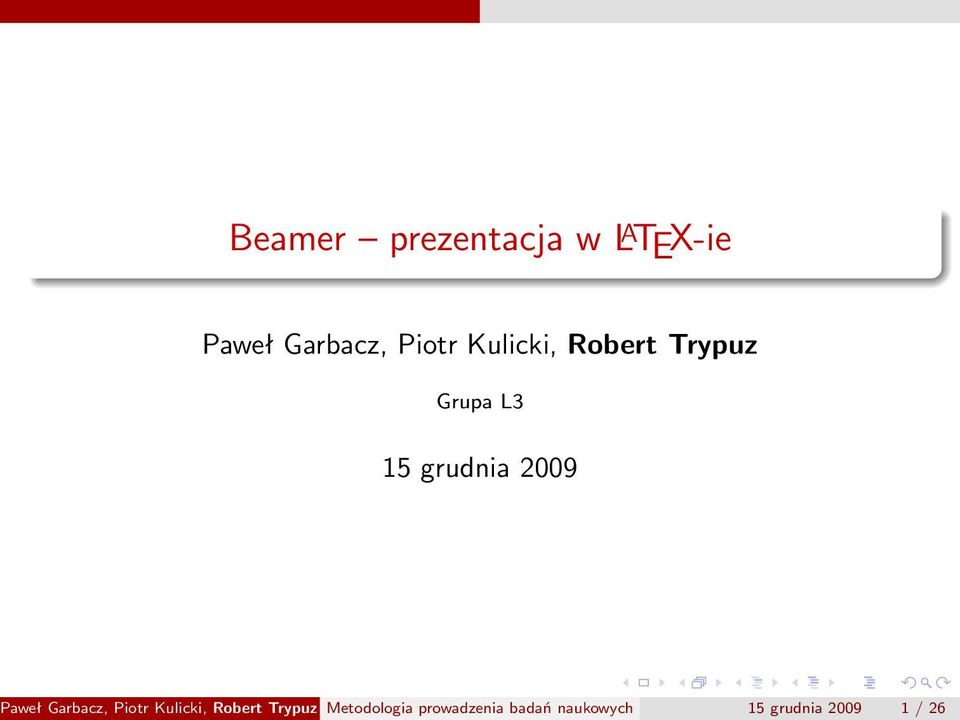

1 Beamer prezentacja w L A TEX-ie Paweł Garbacz, Piotr Kulicki, Robert Trypuz Grupa L3 15 grudnia 2009 aweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

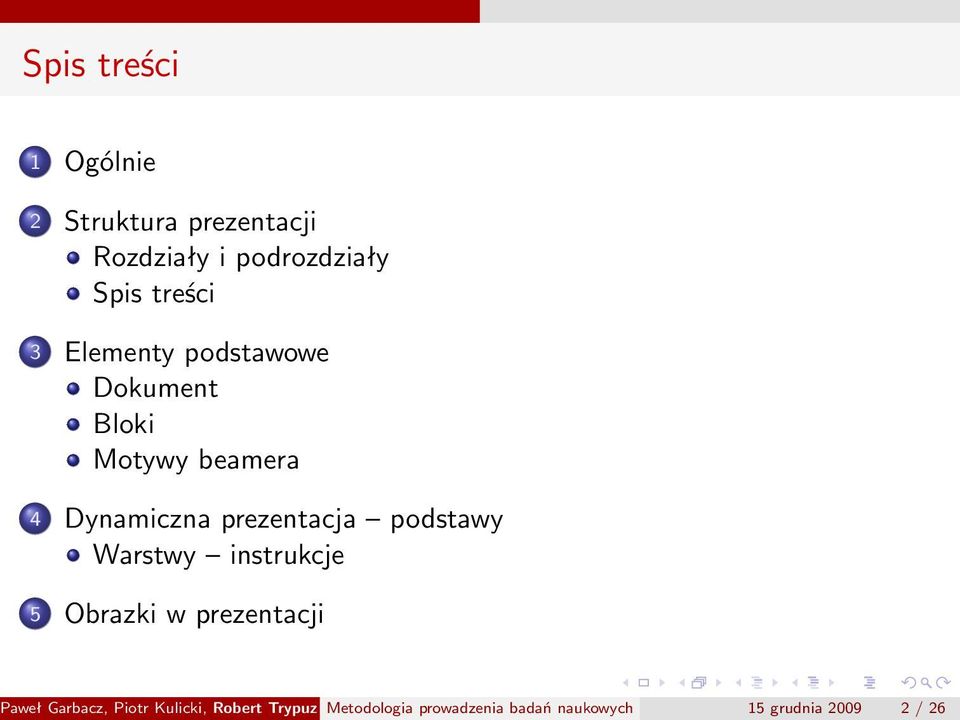

2 Spis treści 1 Ogólnie 2 Struktura prezentacji Rozdziały i podrozdziały Spis treści 3 Elementy podstawowe Dokument Bloki Motywy beamera 4 Dynamiczna prezentacja podstawy 5 Obrazki w prezentacji Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

3 Ogólnie TEX TEX jest programem komputerowym stworzonym przez Donalda E. Knutha Przeznaczony głównie do składu tekstów oraz wzorów matematycznych. Knuth rozpoczął pracę nad TEX-em w 1977 roku W używanej obecnie postaci TEX został udostępniony w roku 1982 (niewielkie rozszerzenie w 1989) Numery wersji TEX-a zbiegają do liczby obecny wynosi 3, Słowo TEX należy wymawiać tech. Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

4 Ogólnie L A TEX L A TEX jest zestawem instrukcji (poleceń, makrodefinicji, makr) umożliwiających autorom złożenie i wydrukowanie ich prac na najwyższym poziomie typograficznym. Pierwszą wersję L A TEX-a opracował Leslie Lamport. Do formatowania dokumentu L A TEX używa programu TEX. Pielęgnacją dzisiejszych wersji L A TEX-a zajmuje się Frank Mittelbach. Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

5 Ogólnie Autor, redaktor i zecer autor > redaktor > zacer L A TEX= redaktor TEX= zecera Autor dostarcza niezbędnych do składu informacji o strukturze logicznej dokumentu. Informacje te autor zapisuje w pliku źródłowym dokumentu jako polecenia dla L A TEX-a. Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

6 Ogólnie L A TEX a... khm... Word Wady LaTeXa: Nie jest Wordem. Trudno jest tworzyć dokumenty o nieokreślonej, bałaganiarskiej strukturze. Chociaż przez zmianę niektórych parametrów można dostosowywać predefiniowane układy graficzne do własnych potrzeb, to jednak zaprojektowanie całkowicie nowego układu jest pracochłonne. Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

7 Ogólnie L A TEX a... khm... Word Zalety L A TEX-a: Dostępne są gotowe, przygotowane przez zawodowców szablony dokumenty wyglądają jak z drukarni. Wygodnie składa się wzory matematyczne. Do rozpoczęcia pracy wystarczy poznać zaledwie kilkanaście łatwych do zrozumienia instrukcji. Nie trzeba zaprzątać sobie głowy formatowaniem dokumentu. Przypisy, odnośniki, spisy treści, spisy tabel, skorowidze oraz spisy bibliograficzne przygotowuje się bardzo łatwo. Istnieje wiele bezpłatnych pakietów poszerzających typograficzne możliwości L A TEX-a. TEX program formatujący używany przez L A TEX jest bezpłatny i w najwyższym stopniu przenośny. Dzięki temu można działać na praktycznie dowolnej platformie systemowo-sprzętowej. Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

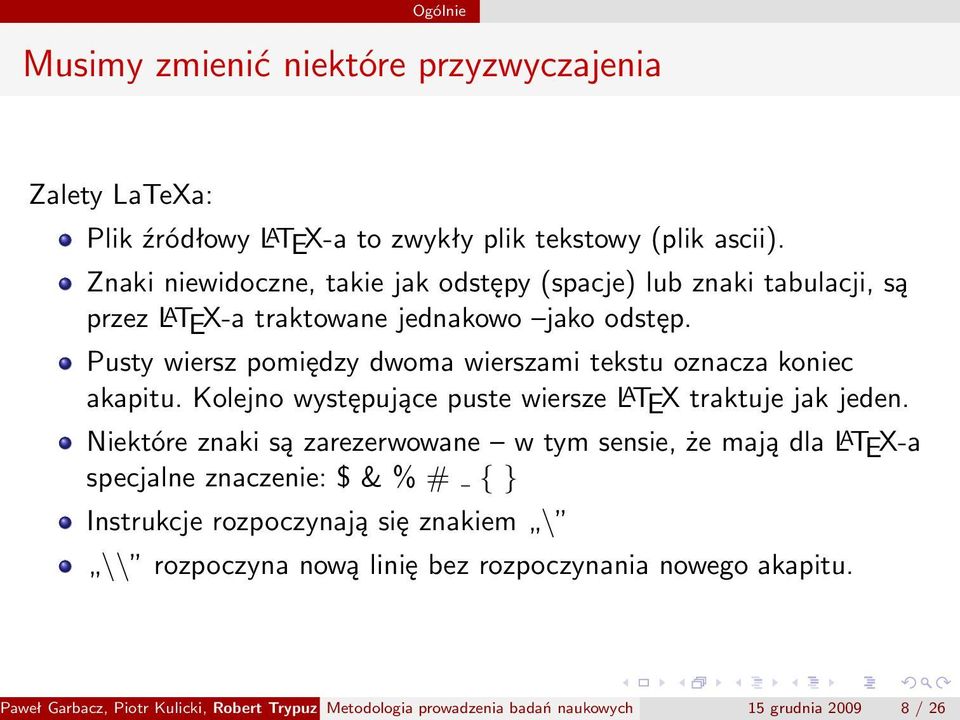

8 Ogólnie Musimy zmienić niektóre przyzwyczajenia Zalety LaTeXa: Plik źródłowy L A TEX-a to zwykły plik tekstowy (plik ascii). Znaki niewidoczne, takie jak odstępy (spacje) lub znaki tabulacji, są przez L A TEX-a traktowane jednakowo jako odstęp. Pusty wiersz pomiędzy dwoma wierszami tekstu oznacza koniec akapitu. Kolejno występujące puste wiersze L A TEX traktuje jak jeden. Niektóre znaki są zarezerwowane w tym sensie, że mają dla L A TEX-a specjalne znaczenie: $ & % # { Instrukcje rozpoczynają się znakiem \ \\ rozpoczyna nową linię bez rozpoczynania nowego akapitu. Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

9 Struktura prezentacji Rozdziały i podrozdziały Rozdziały i podrozdziały \begin{document \section{rozdział 1 \subsection{podrozdział 1 \begin{frame... \end{frame \subsection{podrozdział 2 \begin{frame... \end{frame \begin{frame... \end{frame \section{rozdział 2... \end{document Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

10 Spis treści Struktura prezentacji Spis treści Spis treści robimy poleceniem \tableofcontents \begin{frame \frametitle{spis treści \tableofcontents\end{frame Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

11 Dokument Elementy podstawowe Dokument \documentclass{beamer \usetheme{malmoe \usepackage{graphicx %\usepackage[ot4]{polski \usepackage[mex]{polski % kodowanie: latin2, utf8 lub cp1250 \usepackage[cp1250 ]{inputenc \title[metodologia prowadzenia badań naukowych]{beamer -- prezentacja w \LaTeX-ie \author{paweł Garbacz, Piotr Kulicki, \textbf{robert Trypuz \institute[l3g]{grupa L3 \begin{document \begin{frame\titlepage\end{frame... \end{document Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

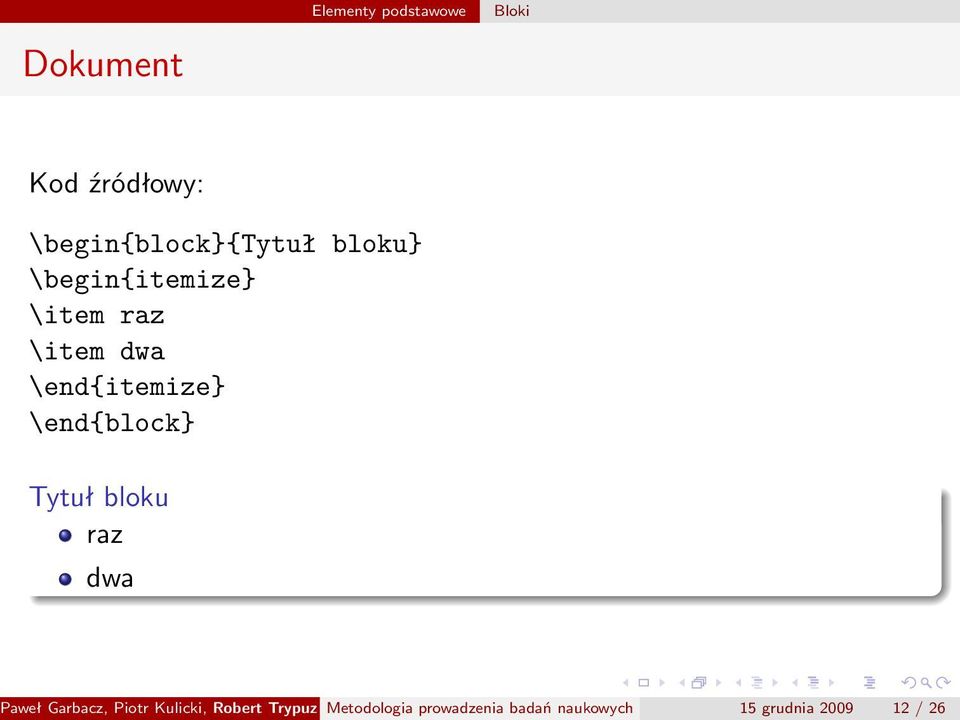

12 Elementy podstawowe Bloki Dokument Kod źródłowy: \begin{block{tytuł bloku \begin{itemize \item raz \item dwa \end{itemize Tytuł bloku raz dwa Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

13 Elementy podstawowe Motywy beamera Dokument Główne motywy beamer-a: stare: bars, boxes, classic, default, lined, plain, shadow, sidebar nowe (od wersji 3.0): sekcje i podsekcje w nagłówku: Copenhagen, Luebeck, Malmoe, Warsaw male okienka w nagłówku: Berlin, Ilmenau, Dresden, Darmstadt, Frankfurt, Singapore, Szeged spis w postaci drzewa w nagłówku: Antibes, JuanLesPins, Montpellier i wiele innych Ładowanie tematów: \usetheme{wybrany temat Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

14 Warstwy Warstwy kolejno wyswietlane wersje slajdu Domyślnie slajd ma jedną wersje Warstwy są dodawane, jeśli w treści slajdu znajdują się specyfikatory warstw w postaci <...> Przykłady 1 < 2-4 > dotyczy warstw od 2 do 4 2 < -3 > dotyczy warstw od 1 do 3 3 < 3- > dotyczy warstw od 3 do ostatniej 4 < 1-3, 6- > dotyczy warstwy od 1 do 3 oraz od 6 do ostatniej Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

15 Instrukcje Dynamiczna prezentacja podstawy \only<n>{tekst... wstawia tekst tylko w wybranych warstwach \uncover<n>{tekst... wstawia tekst w wybranych warstwach, ale rezerwuje miejsce we wszystkich warstwach \item<n>{tekst... w srodowisku itemize pokazuje wypunktowany tekst w wybranej warstwie \alert<n>{tekst... podswietla tekst w wybranych warstwach \textbf<n>{tekst... pogrubia tekst w wybranych warstwach \invisible<n>{tekst... tekst niewidoczny w wybranej warstwie \temporal<n>{przed{w n{po \alt<n>{w n{rozne od n Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

16 \only<1>{ \begin{block{bloczek pierwszy Bloczek 1 \only<2>{ \begin{block{bloczek drugi Bloczek 2 Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

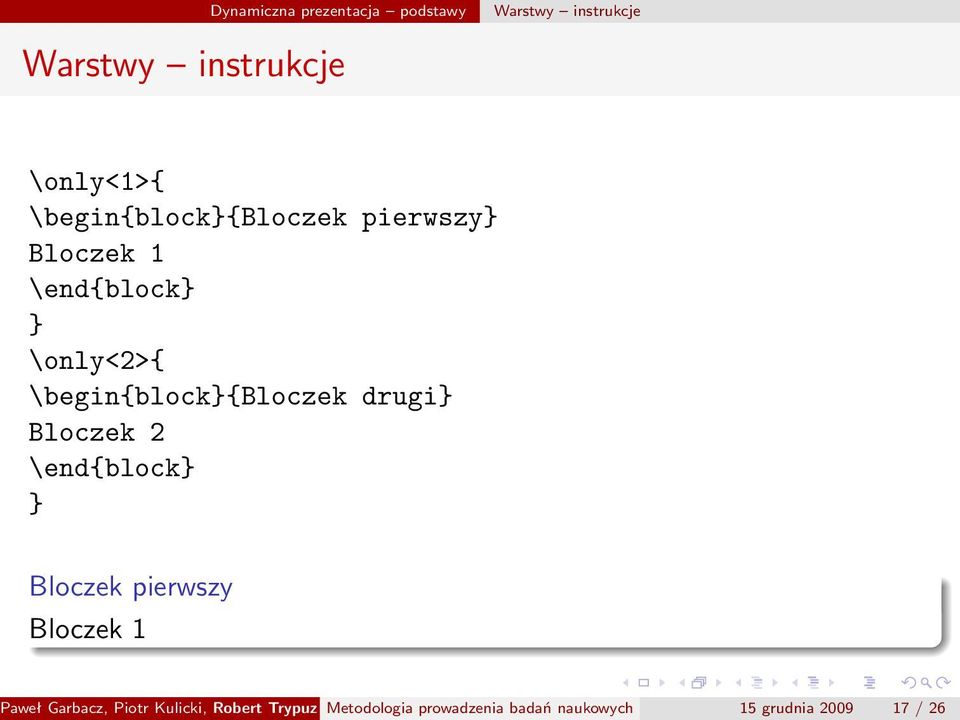

17 \only<1>{ \begin{block{bloczek pierwszy Bloczek 1 \only<2>{ \begin{block{bloczek drugi Bloczek 2 Bloczek pierwszy Bloczek 1 Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

18 \only<1>{ \begin{block{bloczek pierwszy Bloczek 1 \only<2>{ \begin{block{bloczek drugi Bloczek 2 Bloczek drugi Bloczek 2 Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

19 \uncover<1>{ \begin{block{bloczek pierwszy Bloczek 1 \uncover<2>{ \begin{block{bloczek drugi Bloczek 2 Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

20 \uncover<1>{ \begin{block{bloczek pierwszy Bloczek 1 \uncover<2>{ \begin{block{bloczek drugi Bloczek 2 Bloczek pierwszy Bloczek 1 Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

21 \uncover<1>{ \begin{block{bloczek pierwszy Bloczek 1 \uncover<2>{ \begin{block{bloczek drugi Bloczek 2 Bloczek drugi Bloczek 2 Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

22 \uncover<1->{ \begin{block{bloczek pierwszy Bloczek 1 \uncover<2->{ \begin{block{bloczek drugi Bloczek 2 Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

23 \uncover<1->{ \begin{block{bloczek pierwszy Bloczek 1 \uncover<2->{ \begin{block{bloczek drugi Bloczek 2 Bloczek pierwszy Bloczek 1 Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

24 \uncover<1->{ \begin{block{bloczek pierwszy Bloczek 1 \uncover<2->{ \begin{block{bloczek drugi Bloczek 2 Bloczek pierwszy Bloczek 1 Bloczek drugi Bloczek 2 Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

25 Listy \setbeamercovered{transparent \begin{enumerate \item<1-> Pierwszy punkt \begin{itemize \item<2-> Pierwszy podpunkt \item<3-> Drugi podpunkt \end{itemize \item<4-> Drugi punkt \end{enumerate 1 Pierwszy punkt Pierwszy podpunkt Drugi podpunkt 2 Drugi punkt Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

26 Listy \setbeamercovered{transparent \begin{enumerate \item<1-> Pierwszy punkt \begin{itemize \item<2-> Pierwszy podpunkt \item<3-> Drugi podpunkt \end{itemize \item<4-> Drugi punkt \end{enumerate 1 Pierwszy punkt Pierwszy podpunkt Drugi podpunkt 2 Drugi punkt Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

27 Listy \setbeamercovered{transparent \begin{enumerate \item<1-> Pierwszy punkt \begin{itemize \item<2-> Pierwszy podpunkt \item<3-> Drugi podpunkt \end{itemize \item<4-> Drugi punkt \end{enumerate 1 Pierwszy punkt Pierwszy podpunkt Drugi podpunkt 2 Drugi punkt aweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

28 Listy \setbeamercovered{transparent \begin{enumerate \item<1-> Pierwszy punkt \begin{itemize \item<2-> Pierwszy podpunkt \item<3-> Drugi podpunkt \end{itemize \item<4-> Drugi punkt \end{enumerate 1 Pierwszy punkt Pierwszy podpunkt Drugi podpunkt 2 Drugi punkt aweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

29 Operacje na tekście Kod źródłowy Podswietlenie tekstu: \alert<1>{tekst podswietlony Pogrubienie tekstu: \textbf<2>{tekst pogrubiony Czcionka italy: \textit<3>{tekst pochylony Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

30 Operacje na tekście Kod źródłowy Podswietlenie tekstu: \alert<1>{tekst podświetlony Pogrubienie tekstu: \textbf<2>{tekst pogrubiony Czcionka italy: \textit<3>{tekst pochylony Podswietlenie tekstu: tekst podświetlony Pogrubienie tekstu: tekst pogrubiony Czcionka italy: tekst pochylony Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

33 Obrazki w prezentacji Obrazki w prezentacji Rysunek: Tytuł obrazka \begin{figure \centering \includegraphics[width=4cm,height=3cm]{wallacegromit.jpg \caption{tytuł obrazka \end{figure Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26

34 Obrazki w prezentacji Obrazki w prezentacji Źródła: Marcin Stelmach, Paweł Pasiecznik: Beamer czyli prezentacja w L A TEX-ie guide.pdf Nie za krótkie wprowadzenie do systemu L A TEX2 ε : pl.pdf Paweł Garbacz, Piotr Kulicki, Robert Trypuz (L3G) Metodologia prowadzenia badań naukowych 15 grudnia / 26
