1 Politechnika Warszawska Wydział Matematyki i Nauk Informacyjnych Beamer, czyli prezentacje w L A TEX-u Marek Gągolewski M.Gagolewski@mini.pw.edu.pl Warszawa, 3 maja 2013 r.

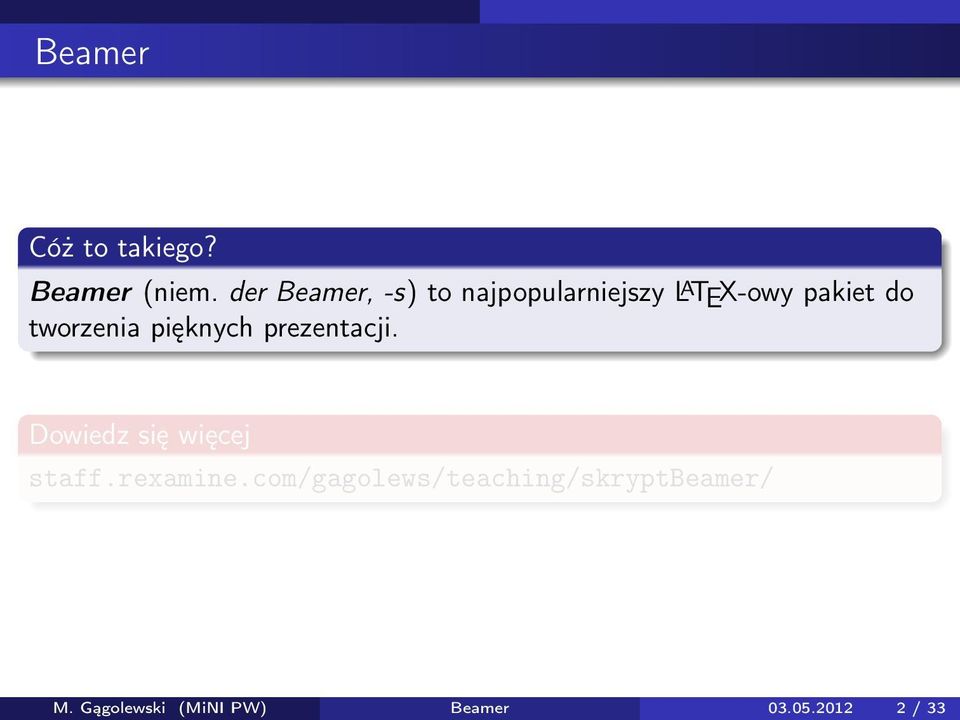

2 Beamer Cóż to takiego? Beamer (niem. der Beamer, -s) to najpopularniejszy L A TEX-owy pakiet do tworzenia pięknych prezentacji. Dowiedz się więcej staff.rexamine.com/gagolews/teaching/skryptbeamer/ M. Gągolewski (MiNI PW) Beamer / 33

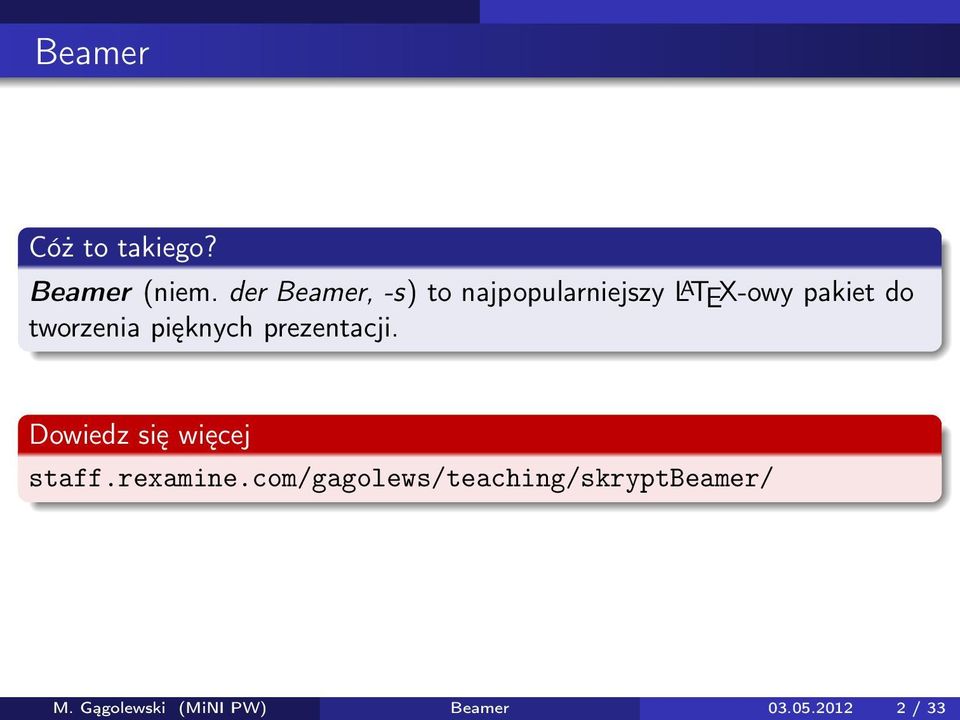

3 Beamer Cóż to takiego? Beamer (niem. der Beamer, -s) to najpopularniejszy L A TEX-owy pakiet do tworzenia pięknych prezentacji. Dowiedz się więcej staff.rexamine.com/gagolews/teaching/skryptbeamer/ M. Gągolewski (MiNI PW) Beamer / 33

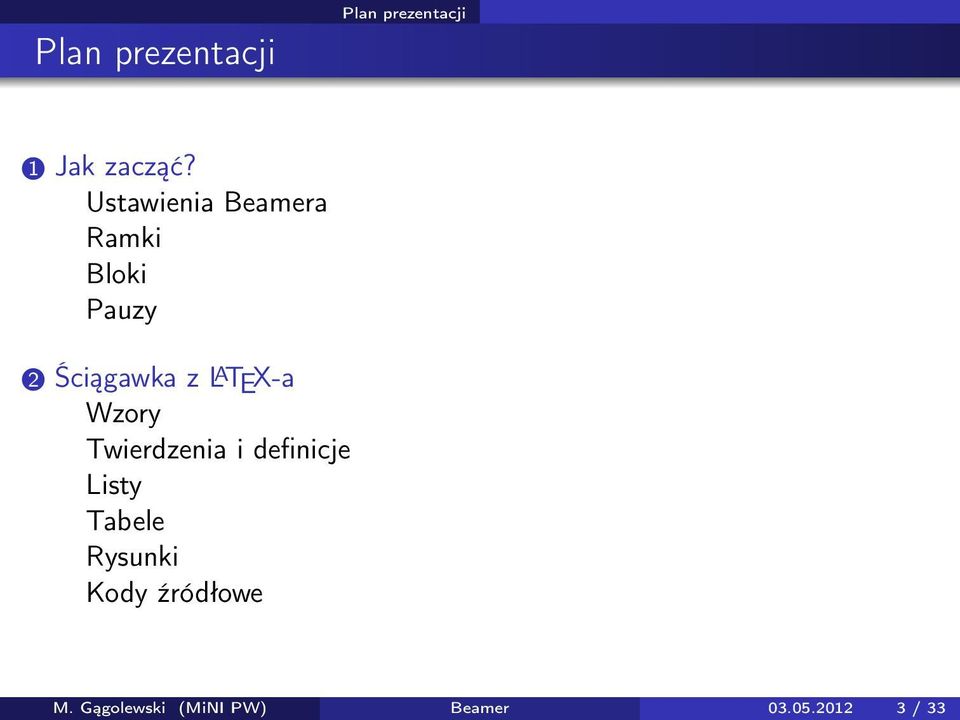

4 Plan prezentacji Plan prezentacji 1 Jak zacząć? Ustawienia Beamera Ramki Bloki Pauzy 2 Ściągawka z L A TEX-a Wzory Twierdzenia i definicje Listy Tabele Rysunki Kody źródłowe M. Gągolewski (MiNI PW) Beamer / 33

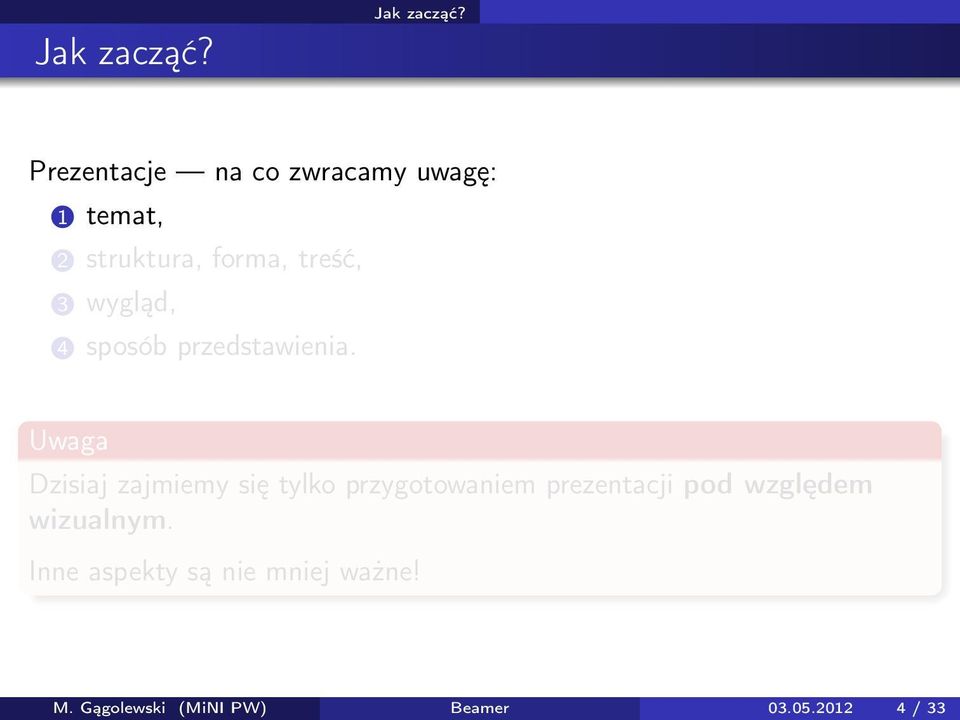

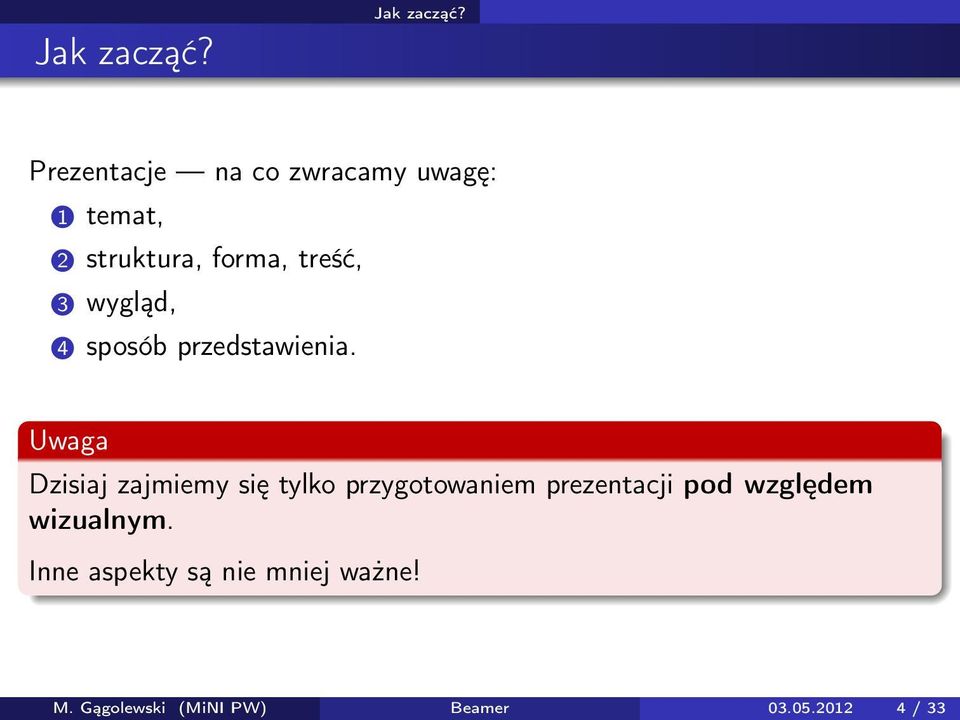

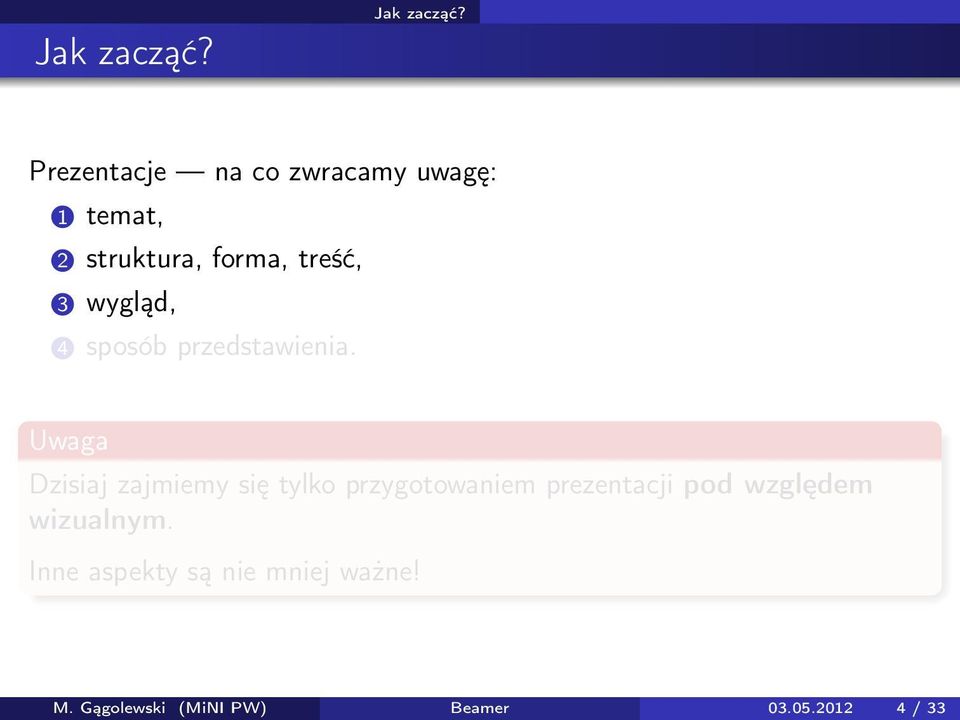

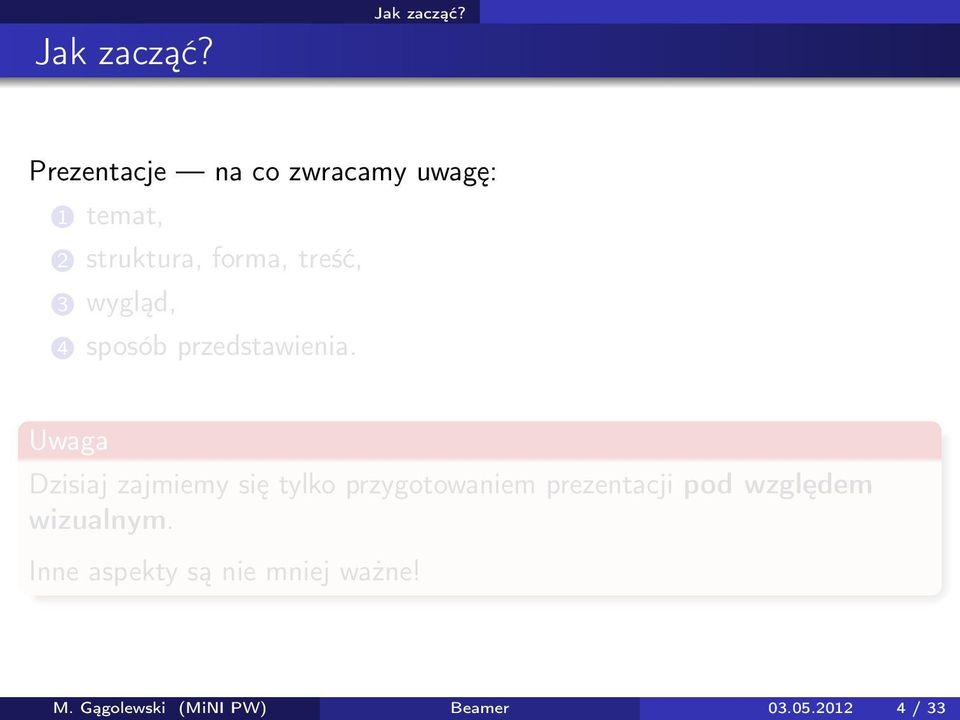

5 Jak zacząć? Jak zacząć? Prezentacje na co zwracamy uwagę: 1 temat, 2 struktura, forma, treść, 3 wygląd, 4 sposób przedstawienia. Uwaga Dzisiaj zajmiemy się tylko przygotowaniem prezentacji pod względem wizualnym. Inne aspekty są nie mniej ważne! M. Gągolewski (MiNI PW) Beamer / 33

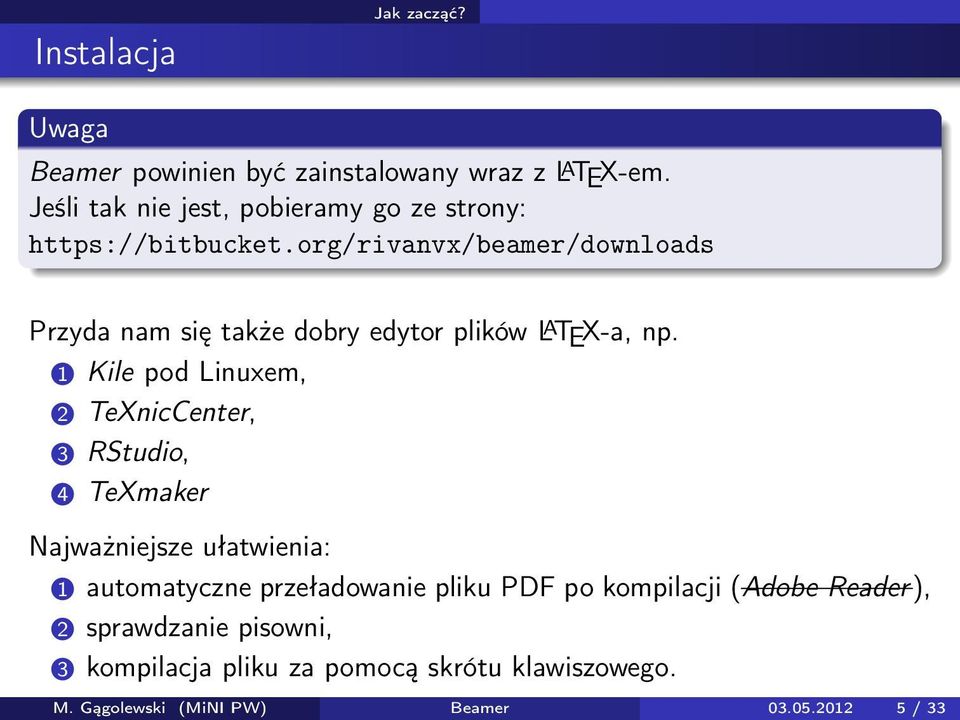

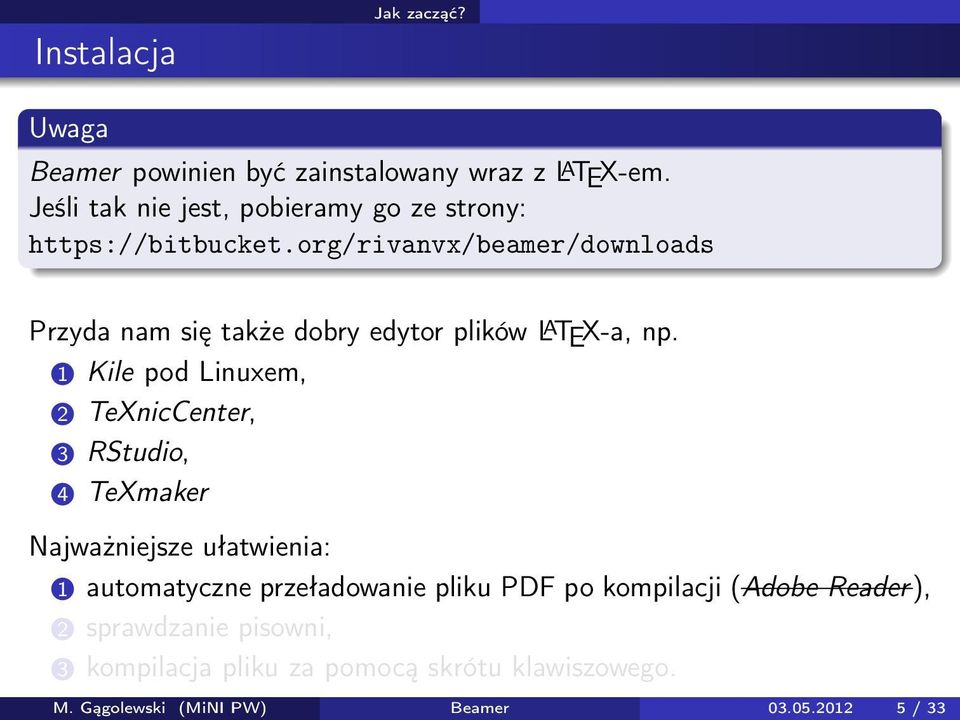

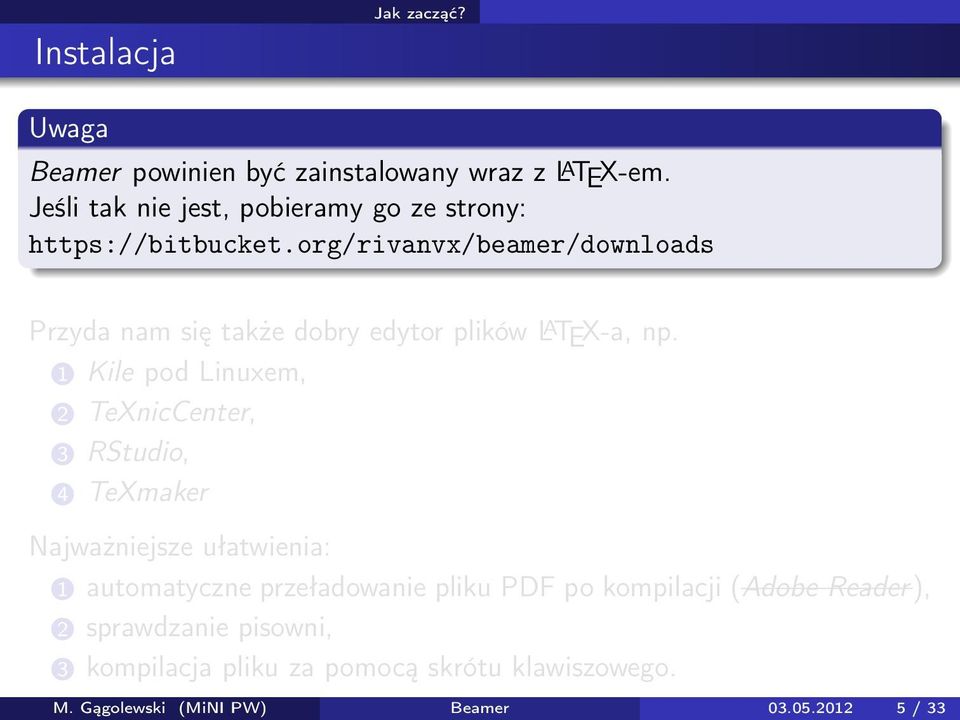

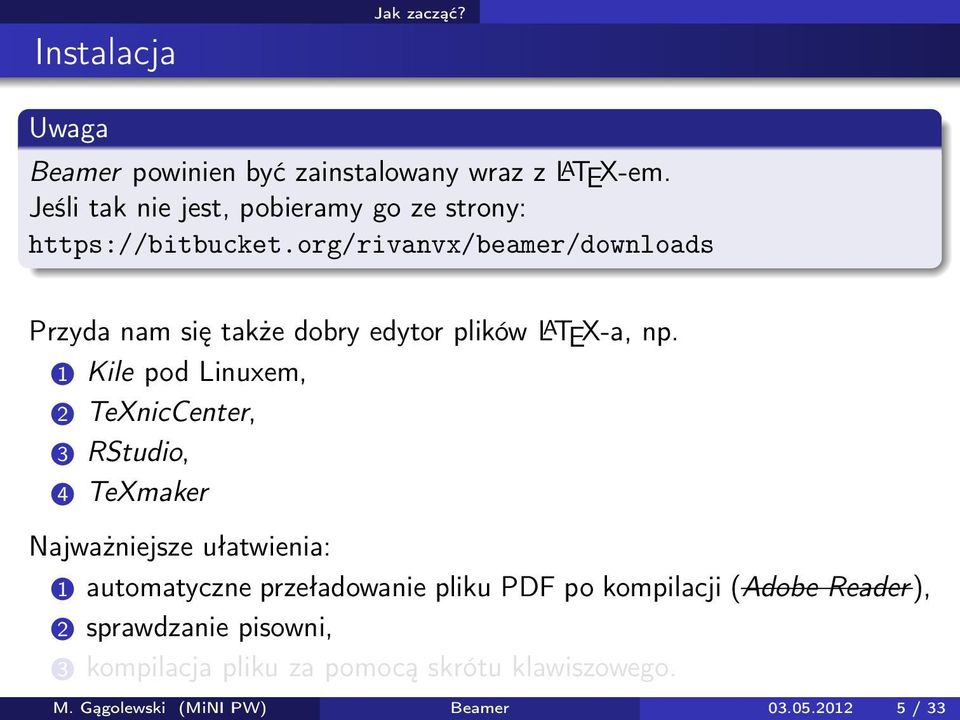

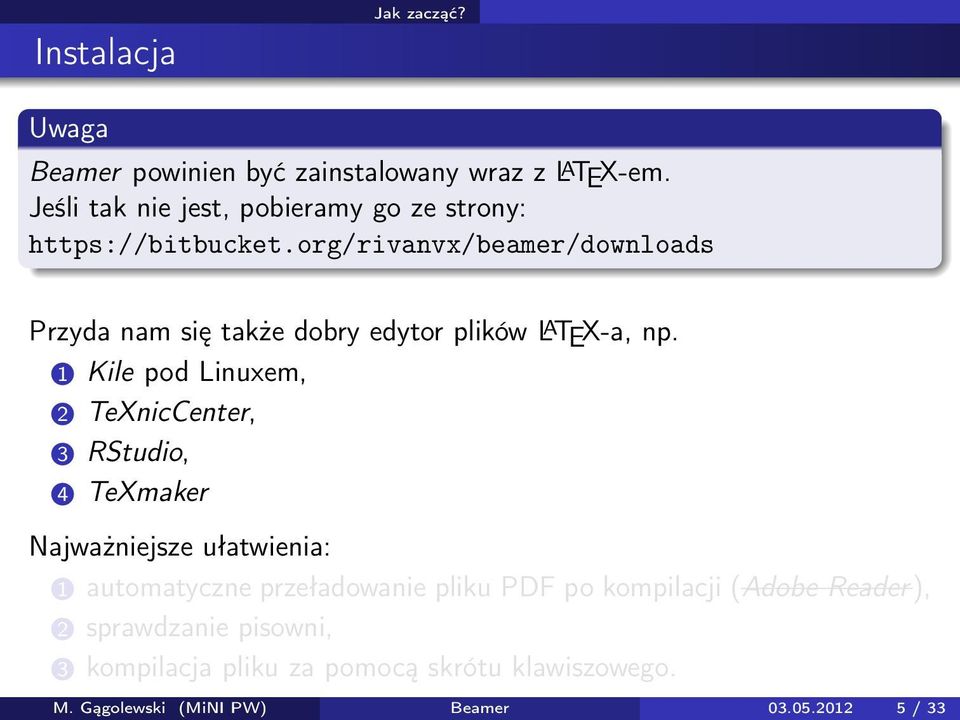

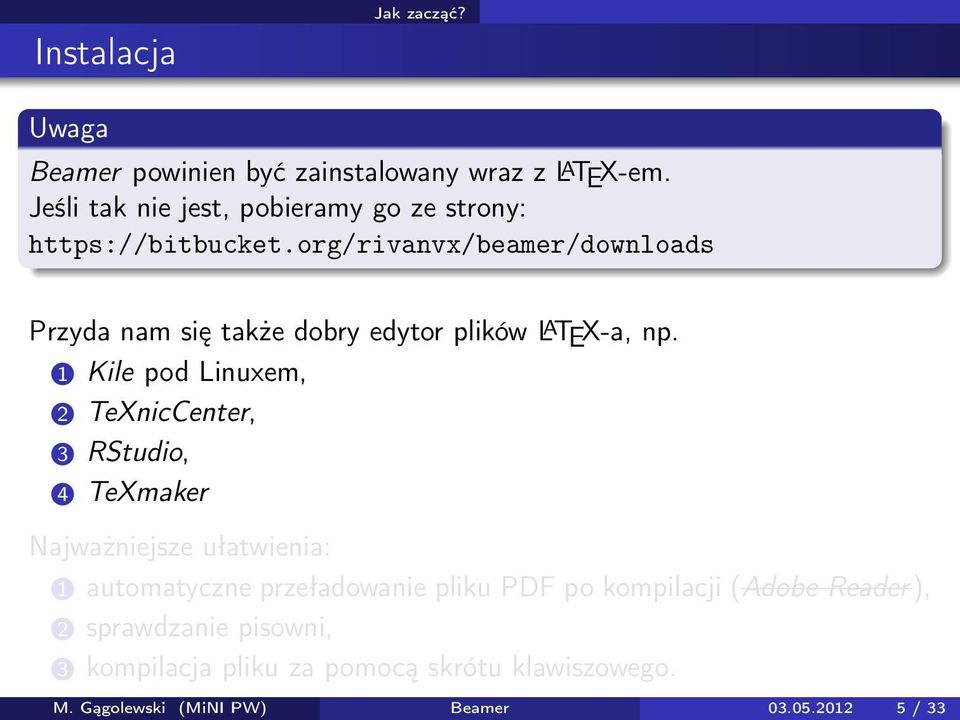

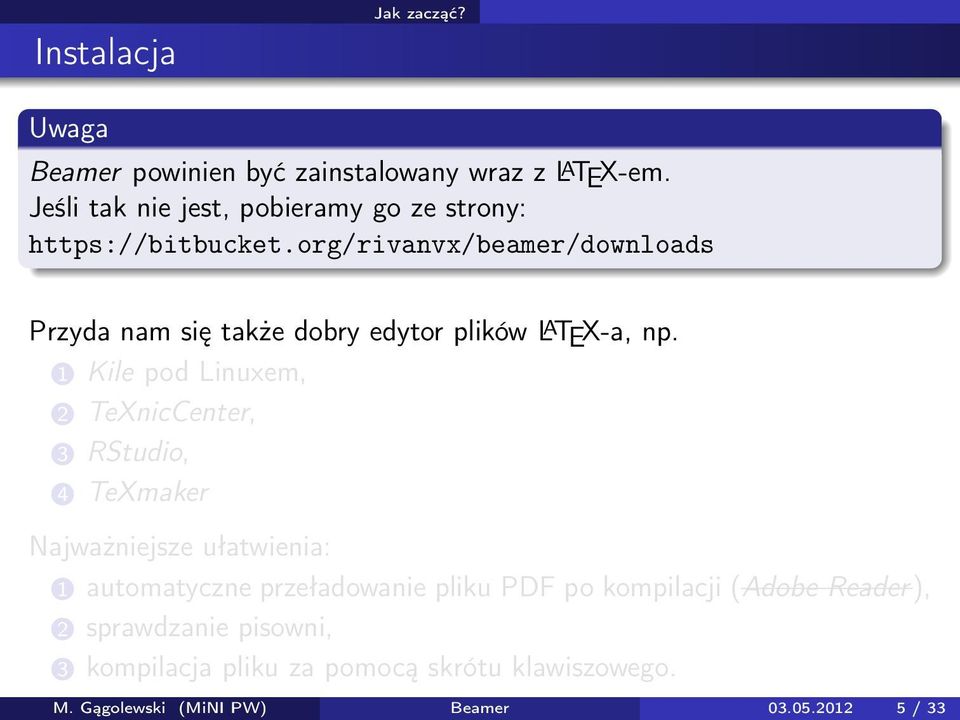

11 Instalacja Jak zacząć? Uwaga Beamer powinien być zainstalowany wraz z L A TEX-em. Jeśli tak nie jest, pobieramy go ze strony: Przyda nam się także dobry edytor plików L A TEX-a, np. 1 Kile pod Linuxem, 2 TeXnicCenter, 3 RStudio, 4 TeXmaker Najważniejsze ułatwienia: 1 automatyczne przeładowanie pliku PDF po kompilacji (Adobe Reader), 2 sprawdzanie pisowni, 3 kompilacja pliku za pomocą skrótu klawiszowego. M. Gągolewski (MiNI PW) Beamer / 33

18 Plik źródłowy.tex Jak zacząć? Ustawienia Beamera 1 \ documentclass [ 1 2 pt, p d f t e x ] { beamer } 2 3 \ usepackage [T1 ] { p o l s k i } 4 \ usepackage [ p o l i s h ] { b a b e l } 5 \ usepackage [ cp 1250]{ i n p u t e n c } 6 \ usepackage [T1 ] { f o n t e n c } 7 8 % ŁADOWANIE PAKIETÓW DODATKOWYCH... 9 % USTAWIENIA WYGLĄDU \ b egin { document } 2 3 % "RAMKI " \end{document } Kompilacja Pliki źródłowe polecam kompilować programem pdflatex (zob. dalej). M. Gągolewski (MiNI PW) Beamer / 33

19 Plik źródłowy.tex Jak zacząć? Ustawienia Beamera 1 \ documentclass [ 1 2 pt, p d f t e x ] { beamer } 2 3 \ usepackage [T1 ] { p o l s k i } 4 \ usepackage [ p o l i s h ] { b a b e l } 5 \ usepackage [ cp 1250]{ i n p u t e n c } 6 \ usepackage [T1 ] { f o n t e n c } 7 8 % ŁADOWANIE PAKIETÓW DODATKOWYCH... 9 % USTAWIENIA WYGLĄDU \ b egin { document } 2 3 % "RAMKI " \end{document } Kompilacja Pliki źródłowe polecam kompilować programem pdflatex (zob. dalej). M. Gągolewski (MiNI PW) Beamer / 33

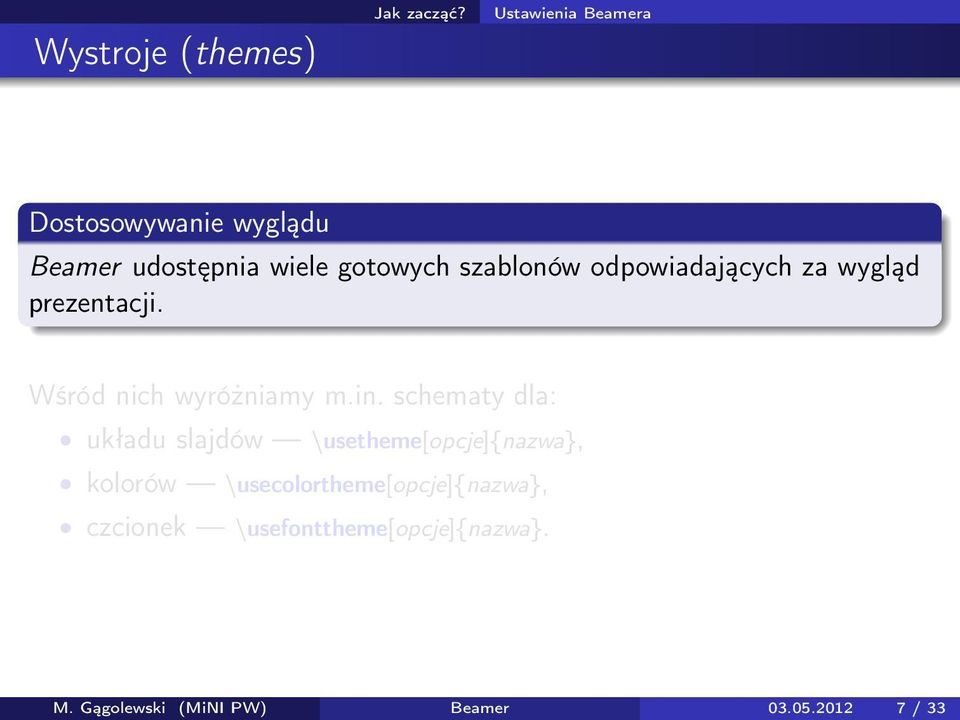

20 Wystroje (themes) Jak zacząć? Ustawienia Beamera Dostosowywanie wyglądu Beamer udostępnia wiele gotowych szablonów odpowiadających za wygląd prezentacji. Wśród nich wyróżniamy m.in. schematy dla: układu slajdów \usetheme[opcje]{nazwa}, kolorów \usecolortheme[opcje]{nazwa}, czcionek \usefonttheme[opcje]{nazwa}. M. Gągolewski (MiNI PW) Beamer / 33

21 Wystroje (themes) Jak zacząć? Ustawienia Beamera Dostosowywanie wyglądu Beamer udostępnia wiele gotowych szablonów odpowiadających za wygląd prezentacji. Wśród nich wyróżniamy m.in. schematy dla: układu slajdów \usetheme[opcje]{nazwa}, kolorów \usecolortheme[opcje]{nazwa}, czcionek \usefonttheme[opcje]{nazwa}. M. Gągolewski (MiNI PW) Beamer / 33

22 Wystroje (themes) Jak zacząć? Ustawienia Beamera Moje ulubione ustawienia: 1 \ usetheme {Warsaw} 2 \ usecolortheme { whale } 3 \ useoutertheme { i n f o l i n e s } 4 \ useinnertheme { c i r c l e s } 5 \ usefonttheme { p r o f e s s i o n a l f o n t s } 6 7 \ setbeamertemplate { n a v i g a t i o n symbols }{} 8 \ setbeamercovered { t r a n s p a r e n t } 9 0 \ setbeamertemplate { theorems } [ numbered ] Wykaz dostępnych wystrojów Zobacz: Ciekawostka Większość osób wykorzysta udostępniony przeze mnie szablon. :-) M. Gągolewski (MiNI PW) Beamer / 33

25 Ramki (frames) Jak zacząć? Ramki Podstawową jednostką tworzonej przez nas prezentacji są tzw. ramki. Definicje wszystkich ramek powinny być zawarte w środowisku document. Uwaga Jedna ramka może odpowiadać za stworzenie więcej niż jednego slajdu. 1 \ begin { frame } 2 \ f r a m e t i t l e { Tytuł ramki } % MOŻNA POMINĄĆ 3 4 %... TREŚĆ \end{ frame } M. Gągolewski (MiNI PW) Beamer / 33

28 Ramka tytułowa Jak zacząć? Ramki Oto przykład kodu tworzącego ramkę tytułową. 1 \ t h i s p a g e s t y l e {empty} 2 \ begin { frame } 3 \ t i t l e [ Dlaczego i s t n i e j e \ dots ]% 4 { Dlaczego i s t n i e j e j e s t coś n i ż n i c?} 5 \ author [G. R. B r z ę c z y s z c z y k i e w i c z ]% 6 { G r z e g o r z Romuald B r z ę c z y s z c z y k i e w i c z } 7 \ i n s t i t u t e [ IPP ]% 8 { I n s t y t u t Problemów P r y n c y p i a l n y c h } 9 \ date [ \ today ]% 0 { Seminarium \ t e x t i t { TakCiekaweŻeAżStrach },\\ 1 Warszawa, \ today } 2 3 \ t i t l e p a g e 4 \end{ frame } M. Gągolewski (MiNI PW) Beamer / 33

29 Dlaczego jest raczej coś niż nic? Grzegorz Romuald Brzęczyszczykiewicz Instytut Problemów Pryncypialnych Seminarium TakCiekaweŻeAżStrach, Warszawa, 3 maja 2013

30 Spis treści Jak zacząć? Ramki Organizacja prezentacji Prezentacje w Beamerze możemy (i powinniśmy) organizować tak, jak każdy inny dokument w L A TEX-u. W tym celu posługujemy się instrukcjami \section {...} i \subsection {...}. Dzięki temu możemy m.in. wygenerować spis treści. 1 \ s e c t i o n { Plan p r e z e n t a c j i } 2 \ begin { frame }{ Plan p r e z e n t a c j i } 3 4 \ t a b l e o f c o n t e n t s 5 6 \end{ frame } M. Gągolewski (MiNI PW) Beamer / 33

31 Spis treści Jak zacząć? Ramki Organizacja prezentacji Prezentacje w Beamerze możemy (i powinniśmy) organizować tak, jak każdy inny dokument w L A TEX-u. W tym celu posługujemy się instrukcjami \section {...} i \subsection {...}. Dzięki temu możemy m.in. wygenerować spis treści. 1 \ s e c t i o n { Plan p r e z e n t a c j i } 2 \ begin { frame }{ Plan p r e z e n t a c j i } 3 4 \ t a b l e o f c o n t e n t s 5 6 \end{ frame } M. Gągolewski (MiNI PW) Beamer / 33

32 Plan prezentacji Jak zacząć? Ramki 1 Jak zacząć? Ustawienia Beamera Ramki Bloki Pauzy 2 Ściągawka z L A TEX-a Wzory Twierdzenia i definicje Listy Tabele Rysunki Kody źródłowe M. Gągolewski (MiNI PW) Beamer / 33

33 Bloki (blocks) Jak zacząć? Bloki Treść Ramki wypełniać można dowolną treścią (zwykły kod w L A TEX-u). Dla zwiększenia estetyki warto czasem stworzyć blok. 1 \ begin { b l o c k }{ Treść } 2 Ramki w y p e ł n i a ć można dowolną t r e ś c i ą \ b i g s k i p 5 Dla z w i ę k s z e n i a e s t e t y k i n i e warto... 6 \end{ b l o c k } Płachta na byka A tutaj zamiast środowiska block używamy alertblock. M. Gągolewski (MiNI PW) Beamer / 33

36 Pauzy Jak zacząć? Pauzy Podział ramki na wiele slajdów Polecenie \pause służy do podziału ramki na więcej niż jeden slajd. A po co? Dzięki temu możemy odkrywać kolejne fragmenty przed słuchaczami. 1 \ begin { b l o c k }{ P o d z i a ł ramki na w i e l e s l a j d ó w } 2 P o l e c e n i e \ pause... 3 \end{ b l o c k } 4 5 \ pause \ b i g s k i p 6 \ begin { b l o c k }{A po co?} 7 D z i ę k i temu... 8 \end{ b l o c k } M. Gągolewski (MiNI PW) Beamer / 33

39 Ściągawka z LATEX-a Ściągawka z L A TEX-a 1 Jak zacząć? Ustawienia Beamera Ramki Bloki Pauzy 2 Ściągawka z L A TEX-a Wzory Twierdzenia i definicje Listy Tabele Rysunki Kody źródłowe M. Gągolewski (MiNI PW) Beamer / 33

40 Wzory Ściągawka z LATEX-a Wzory Równania numerowane Środowisko equation tworzy równania numerowane, np. p-wartość(m) = min round(min). (1) i=1,...,n 1 \ begin { e q u a t i o n } 2 \ t e x t {p w a r t o ś ć }(m) 3 = \min_{ i =1,\ dots, n} \mathrm{ round }( min ). 4 \end{ e q u a t i o n } M. Gągolewski (MiNI PW) Beamer / 33

41 Wzory Ściągawka z LATEX-a Wzory Równania nienumerowane Środowisko equation tworzy równania nienumerowane, np. ( f(x) = 1 exp ). (x µ)2 2πσ 2 2σ 2 1 \ begin { e q u a t i o n } 2 f ( x ) = \ t f r a c {1}{\ s q r t {2\ p i \ sigma ^2}}\; 3 \ exp \ Big( \ t f r a c {( x \mu) ^2}{2\ sigma ^2}\ Big ). 4 \end{ e q u a t i o n } Wzory inline Oczywiście pamiętamy, że wzory w treści tekstu, np. ζ 0 (x), generujemy za pomocą $...$. M. Gągolewski (MiNI PW) Beamer / 33

42 Wzory Ściągawka z LATEX-a Wzory Równania nienumerowane Środowisko equation tworzy równania nienumerowane, np. ( f(x) = 1 exp ). (x µ)2 2πσ 2 2σ 2 1 \ begin { e q u a t i o n } 2 f ( x ) = \ t f r a c {1}{\ s q r t {2\ p i \ sigma ^2}}\; 3 \ exp \ Big( \ t f r a c {( x \mu) ^2}{2\ sigma ^2}\ Big ). 4 \end{ e q u a t i o n } Wzory inline Oczywiście pamiętamy, że wzory w treści tekstu, np. ζ 0 (x), generujemy za pomocą $...$. M. Gągolewski (MiNI PW) Beamer / 33

43 Twierdzenia i definicje Ściągawka z LATEX-a Twierdzenia i definicje Bloki Twierdzenia i definicje możemy podawać w blokach tworzonych ręcznie. Własne środowiska Wygodniej i estetyczniej jest jednak samodzielnie zdefiniować środowiska do obsługi tego typu obiektów. 1 \ newtheorem { t w i e r d z e n i e }{ T w i e r d z e n i e } 2 \ renewcommand{\ proofname }{Dowód} 3 \ newtheorem { lemat } [ t w i e r d z e n i e ] { Lemat} 4 \ newtheorem { wniosek } [ t w i e r d z e n i e ] { Wniosek } 5 \ newtheorem { s t w i e r d z e n i e } [ t w i e r d z e n i e ] { S t w i e r d z e n i e } 6 7 \ t h e o r e m s t y l e { d e f i n i t i o n } 8 \ newtheorem { d e f i n i c j a }{ D e f i n i c j a } 9 \ newtheorem { o z n a c z e n i e }{ Oznaczenie } M. Gągolewski (MiNI PW) Beamer / 33

46 Twierdzenia i definicje Przykład Ściągawka z LATEX-a Twierdzenia i definicje Definicja Funkcję f : R R nazywamy olaboga, jeśli lim x f(x) =. Twierdzenie 1 Dla każdej funkcji olaboga zachodzi ( y) f(y) = 77 lub f(y) 77. Dowód. Przecież to widać. A poza tym raczej nie umieszczamy dowodów na slajdach, chyba że chcemy uśpić słuchaczy. Albo się popisać. Co należało pokazać. M. Gągolewski (MiNI PW) Beamer / 33

49 Twierdzenia i definicje Przykład Ściągawka z LATEX-a Twierdzenia i definicje Kod źródłowy: 1 \ begin { d e f i n i c j a } 2 Funkcję $ f : \ mathbb{r}\ to \mathbb{r}$ nazywamy 3 \emph{ o l a b o g a }, j e ś l i $\ l i m_{x\ to \ i n f t y } f ( x )=\ i n f t y $. 4 \end{ d e f i n i c j a } 5 6 \ b i g s k i p \ pause 7 \ begin { t w i e r d z e n i e } 8 Dla k a ż d e j f u n k c j i o l a b o g a z a c h o d z i 9 $(\ f o r a l l y ) $ $ f ( y )=77 \ t e x t { l u b } f ( y ) \neq 7 7 $. 0 \end{ t w i e r d z e n i e } 1 2 \ b i g s k i p \ pause 3 \ t e x t b f {Dowód }. 4 5 Coś tam coś tam\ dots 6 \ h f i l l $\ boxdot $ M. Gągolewski (MiNI PW) Beamer / 33

50 Listy Ściągawka z LATEX-a Listy Listę wypunktowaną tworzymy za pomocą środowiska itemize. 1 \ begin { i t e m i z e } 2 \ item L i s t ę \emph{ wypunktowaną } 3 \ pause \ item tworzymy za pomocą 4 \ pause \ item ś r o d o w i s k a i t e m i z e. 5 \end{ i t e m i z e } Uwaga W dokumentacji Beamera można znaleźć inny, być może wygodniejszy sposób, pauzowania elementów listy. M. Gągolewski (MiNI PW) Beamer / 33

55 Listy Ściągawka z LATEX-a Listy 1 Listę numerowaną 2 tworzymy za pomocą 3 środowiska enumerate. 1 \ begin { enumerate } 2 \ item L i s t ę \emph{numerowaną} 3 \ pause \ item tworzymy za pomocą 4 \ pause \ item ś r o d o w i s k a enumerate. 5 \end{ enumerate } Zagłębianie Nic nie stoi na przeszkodzie, by stworzyć listę w liście. M. Gągolewski (MiNI PW) Beamer / 33

60 Tabele Ściągawka z LATEX-a Tabele Tablica : Wartości krytyczne A B C D E X Y \ begin { t a b l e }\ c e n t e r i n g 2 \ c a p t i o n { W a r t o ś c i k r y t y c z n e } 3 \ b e g in { t a b u l a r } { c c c c c } 4 \ h l i n e 5 A & B & C & D & E \\ 6 \ h l i n e \ h l i n e 7 X & 1 & 2 & 3 & 4 \\ 8 Y & 3 & 4 & 5 & 6 \\ 9 \ h l i n e 0 \end{ t a b u l a r } 1 \end{ t a b l e } M. Gągolewski (MiNI PW) Beamer / 33

61 Tabele Ściągawka z LATEX-a Tabele Tablica : Wartości krytyczne A B C D E X Y \ begin { t a b l e }\ c e n t e r i n g 2 \ c a p t i o n { W a r t o ś c i k r y t y c z n e } 3 \ b e g in { t a b u l a r } { c c c c c } 4 \ h l i n e 5 A & B & C & D & E \\ 6 \ h l i n e \ h l i n e 7 X & 1 & 2 & 3 & 4 \\ 8 Y & 3 & 4 & 5 & 6 \\ 9 \ h l i n e 0 \end{ t a b u l a r } 1 \end{ t a b l e } M. Gągolewski (MiNI PW) Beamer / 33

62 Tabele Ściągawka z LATEX-a Tabele Dane W programie R nietrudno jest napisać funkcję, która służy do wypisywania na ekran kodu tabeli L A TEX-owej. Dzięki temu można w swej pracy ładnie formatować np. ramki danych (data frames). Przykładowy kod: 1 l a t e x p r i n t d f < f u n c t i o n ( dane, form ) { 2 s t o p i f n o t ( n c o l ( dane ) == l e n g t h ( form ) ) 3 f o r ( i i n 1 : nrow ( dane ) ) { 4 f o r ( j i n 1 : n c o l ( dane ) ) { 5 i f (! i s. na ( dane [ i, j ] ) ) 6 cat ( s p r i n t f ( form [ j ], dane [ i, j ] ) ) 7 i f ( j < n c o l ( dane ) ) cat ( " & " ) e l s e cat ( " \\\\\ n" ) 8 } 9 } 0 } M. Gągolewski (MiNI PW) Beamer / 33

63 Tabele Ściągawka z LATEX-a Tabele Dane W programie R nietrudno jest napisać funkcję, która służy do wypisywania na ekran kodu tabeli L A TEX-owej. Dzięki temu można w swej pracy ładnie formatować np. ramki danych (data frames). Przykładowy kod: 1 l a t e x p r i n t d f < f u n c t i o n ( dane, form ) { 2 s t o p i f n o t ( n c o l ( dane ) == l e n g t h ( form ) ) 3 f o r ( i i n 1 : nrow ( dane ) ) { 4 f o r ( j i n 1 : n c o l ( dane ) ) { 5 i f (! i s. na ( dane [ i, j ] ) ) 6 cat ( s p r i n t f ( form [ j ], dane [ i, j ] ) ) 7 i f ( j < n c o l ( dane ) ) cat ( " & " ) e l s e cat ( " \\\\\ n" ) 8 } 9 } 0 } M. Gągolewski (MiNI PW) Beamer / 33

64 Tabele Ściągawka z LATEX-a Tabele Przykładowe użycie: > dane <- data.frame(x=1:5, y=pi/(1:5)) > form <- c("%g", "%.3f") > latexprintdf(dane, form) 1 & \\ 2 & \\ 3 & \\ 4 & \\ 5 & \\ M. Gągolewski (MiNI PW) Beamer / 33

65 Rysunki Formaty plików Ściągawka z LATEX-a Rysunki pdflatex pdflatex obsługuje pliki graficzne m.in. w formatach PDF i JPEG. Format pliku Nie zapisujmy wykresów w formacie rastrowym (np. JPEG), gdyż będą brzydko wyglądać. latex Zwykły kompilator latex obsługuje pliki graficzne typu PostScript. M. Gągolewski (MiNI PW) Beamer / 33

68 Ściągawka z LATEX-a Rysunki Przykład: generowanie wykresu w R Rysunki Fragment kodu w R: 1 pdf ( " n a z w a p l i k u. pdf ", h e i g h t =8, width =5) 2 p l o t (... ) 3 dev. o f f ( ) Dodawanie ramki z rysunkiem: 1 \ begin { frame } 2 \ b e g in { c e n t e r } 3 \ b egin { f i g u r e } 4 \ i n c l u d e g r a p h i c s [ width=6cm, a n g l e =270] 5 { T h e o r e t i c a l_h i n d e x_pareto. pdf } 6 7 \ c a p t i o n { Przykładowy wykres wygenerowany 8 w p r o g r a m i e \ t e x t t t {R}} 9 \end{ f i g u r e } 0 \end{ c e n t e r } 1 \end{ frame } M. Gągolewski (MiNI PW) Beamer / 33

69 Ściągawka z LATEX-a Rysunki Przykład: generowanie wykresu w R Rysunki Fragment kodu w R: 1 pdf ( " n a z w a p l i k u. pdf ", h e i g h t =8, width =5) 2 p l o t (... ) 3 dev. o f f ( ) Dodawanie ramki z rysunkiem: 1 \ begin { frame } 2 \ b e g in { c e n t e r } 3 \ b egin { f i g u r e } 4 \ i n c l u d e g r a p h i c s [ width=6cm, a n g l e =270] 5 { T h e o r e t i c a l_h i n d e x_pareto. pdf } 6 7 \ c a p t i o n { Przykładowy wykres wygenerowany 8 w p r o g r a m i e \ t e x t t t {R}} 9 \end{ f i g u r e } 0 \end{ c e n t e r } 1 \end{ frame } M. Gągolewski (MiNI PW) Beamer / 33

70 Ściągawka z LATEX-a Rysunki Theoretical h index h index P2(0.5, 1) P2(1, 2) P2(1, 1) P2(2, 1) Rysunek : Przykładowy wykres wygenerowany w programie R n M. Gągolewski (MiNI PW) Beamer / 33

71 Kody źródłowe Ściągawka z LATEX-a Kody źródłowe Pakiet listings Jeśli zachodzi potrzeba dodania do prezentacji kodów źródłowych, możemy skorzystać z pakietu listings (zob. np. plik.tex dla niniejszej prezentacji). listings obsługuje kolorowanie składni dla różnych języków programowania (w tym R, C++ i L A TEX). Środowisko verbatim W ostateczności zawsze można skorzystać np. ze środowiska verbatim z pakietu verbatim. M. Gągolewski (MiNI PW) Beamer / 33

72 Kody źródłowe Ściągawka z LATEX-a Kody źródłowe Pakiet listings Jeśli zachodzi potrzeba dodania do prezentacji kodów źródłowych, możemy skorzystać z pakietu listings (zob. np. plik.tex dla niniejszej prezentacji). listings obsługuje kolorowanie składni dla różnych języków programowania (w tym R, C++ i L A TEX). Środowisko verbatim W ostateczności zawsze można skorzystać np. ze środowiska verbatim z pakietu verbatim. M. Gągolewski (MiNI PW) Beamer / 33

73 Podsumowanie Zakończenie Co się stało? Omówiliśmy podstawowe zagadnienia związane z tworzeniem prezentacji w L A TEX-u z użyciem pakietu Beamer. Co nastanie? Jak widać, nie ominie nas konieczność uzyskania pewnej biegłości w posługiwaniu się L A TEX-em. :-) Rada Pamiętajmy na koniec, że prezentacja to tylko narzędzie wspomagające dobrą komunikację. M. Gągolewski (MiNI PW) Beamer / 33

76 Bibliografia Zakończenie Zobacz: staff.rexamine.com/gagolews/teaching/skryptbeamer/ M. Gągolewski (MiNI PW) Beamer / 33

77 Zakończenie Powodzenia! M. Gągolewski (MiNI PW) Beamer / 33
