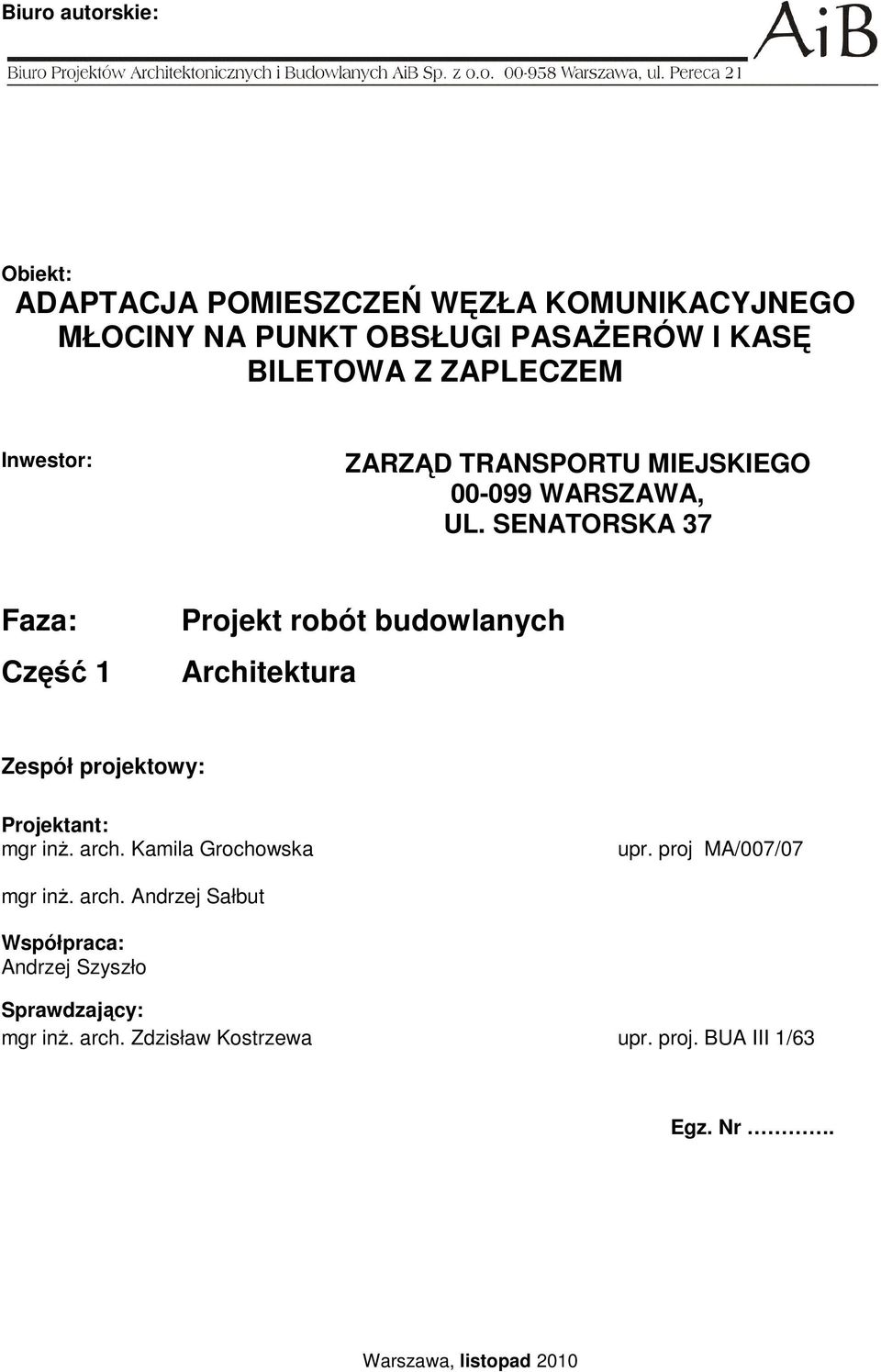

1 Obiekt: ADAPTACJA POMIESZCZEŃ WĘZŁA KOMUNIKACYJNEGO MŁOCINY NA PUNKT OBSŁUGI PASAśERÓW I KASĘ BILETOWA Z ZAPLECZEM Inwestor: ZARZĄD TRANSPORTU MIEJSKIEGO WARSZAWA, UL. SENATORSKA 37 Faza: Część 1 Projekt robót budowlanych Architektura Zespół projektowy: Projektant: mgr inŝ. arch. Kamila Grochowska upr. proj MA/007/07 mgr inŝ. arch. Andrzej Sałbut Współpraca: Andrzej Szyszło Sprawdzający: mgr inŝ. arch. Zdzisław Kostrzewa upr. proj. BUA III 1/63 Egz. Nr. Warszawa, listopad 2010

SENATORSKA 37 Faza: Część 1 Projekt robót budowlanych Architektura Zespół projektowy: Projektant: mgr inŝ. arch.

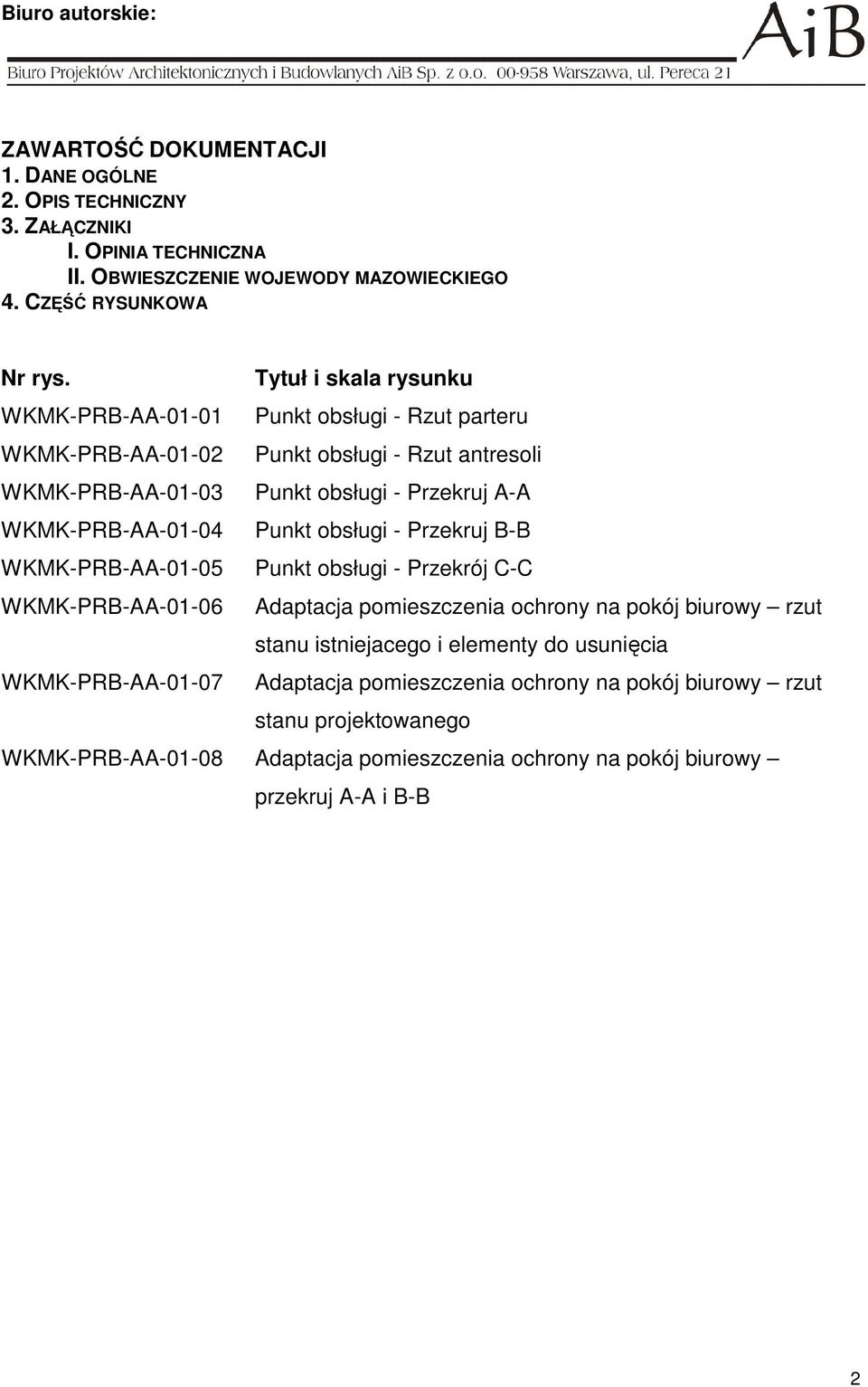

2 ZAWARTOŚĆ DOKUMENTACJI 1. DANE OGÓLNE 2. OPIS TECHNICZNY 3. ZAŁĄCZNIKI I. OPINIA TECHNICZNA II. OBWIESZCZENIE WOJEWODY MAZOWIECKIEGO 4. CZĘŚĆ RYSUNKOWA Nr rys. Tytuł i skala rysunku WKMK-PRB-AA Punkt obsługi - Rzut parteru WKMK-PRB-AA Punkt obsługi - Rzut antresoli WKMK-PRB-AA Punkt obsługi - Przekruj A-A WKMK-PRB-AA Punkt obsługi - Przekruj B-B WKMK-PRB-AA Punkt obsługi - Przekrój C-C WKMK-PRB-AA Adaptacja pomieszczenia ochrony na pokój biurowy rzut stanu istniejacego i elementy do usunięcia WKMK-PRB-AA Adaptacja pomieszczenia ochrony na pokój biurowy rzut stanu projektowanego WKMK-PRB-AA Adaptacja pomieszczenia ochrony na pokój biurowy przekruj A-A i B-B 2

WKMK-PRB-AA-01-04 Punkt obsługi - Przekruj B-B WKMK-PRB-AA-01-05 Punkt obsługi - Przekrój C-C WKMK-PRB-AA-01-06 Adaptacja pomieszczenia ochrony na pokój biurowy rzut stanu

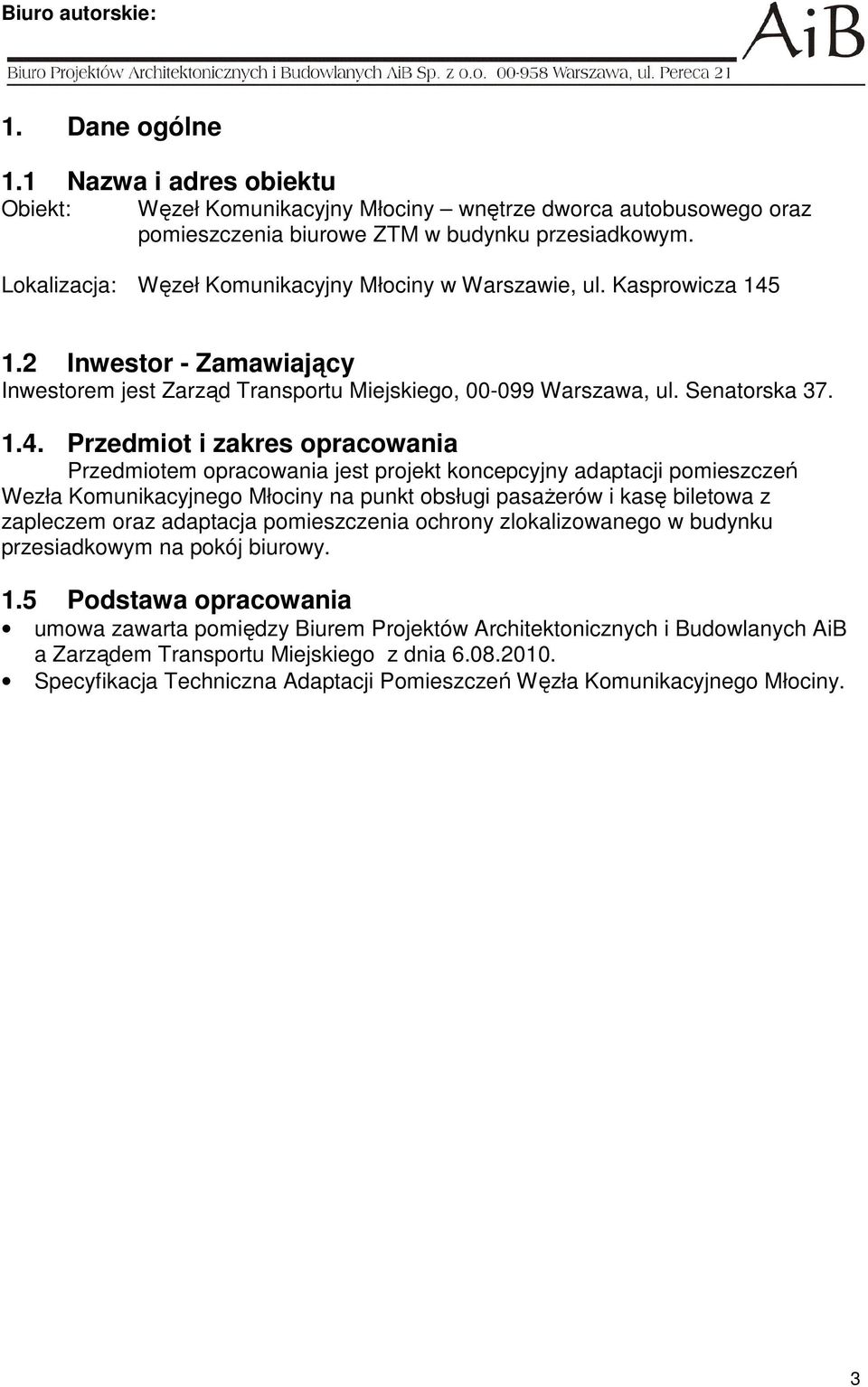

3 1. Dane ogólne 1.1 Nazwa i adres obiektu Obiekt: Węzeł Komunikacyjny Młociny wnętrze dworca autobusowego oraz pomieszczenia biurowe ZTM w budynku przesiadkowym. Lokalizacja: Węzeł Komunikacyjny Młociny w Warszawie, ul. Kasprowicza Inwestor - Zamawiający Inwestorem jest Zarząd Transportu Miejskiego, Warszawa, ul. Senatorska Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt koncepcyjny adaptacji pomieszczeń Wezła Komunikacyjnego Młociny na punkt obsługi pasaŝerów i kasę biletowa z zapleczem oraz adaptacja pomieszczenia ochrony zlokalizowanego w budynku przesiadkowym na pokój biurowy. 1.5 Podstawa opracowania umowa zawarta pomiędzy Biurem Projektów Architektonicznych i Budowlanych AiB a Zarządem Transportu Miejskiego z dnia Specyfikacja Techniczna Adaptacji Pomieszczeń Węzła Komunikacyjnego Młociny. 3

1.2 Inwestor - Zamawiający Inwestorem jest Zarząd Transportu Miejskiego, 00-099 Warszawa, ul. Senatorska 37. 1.4.

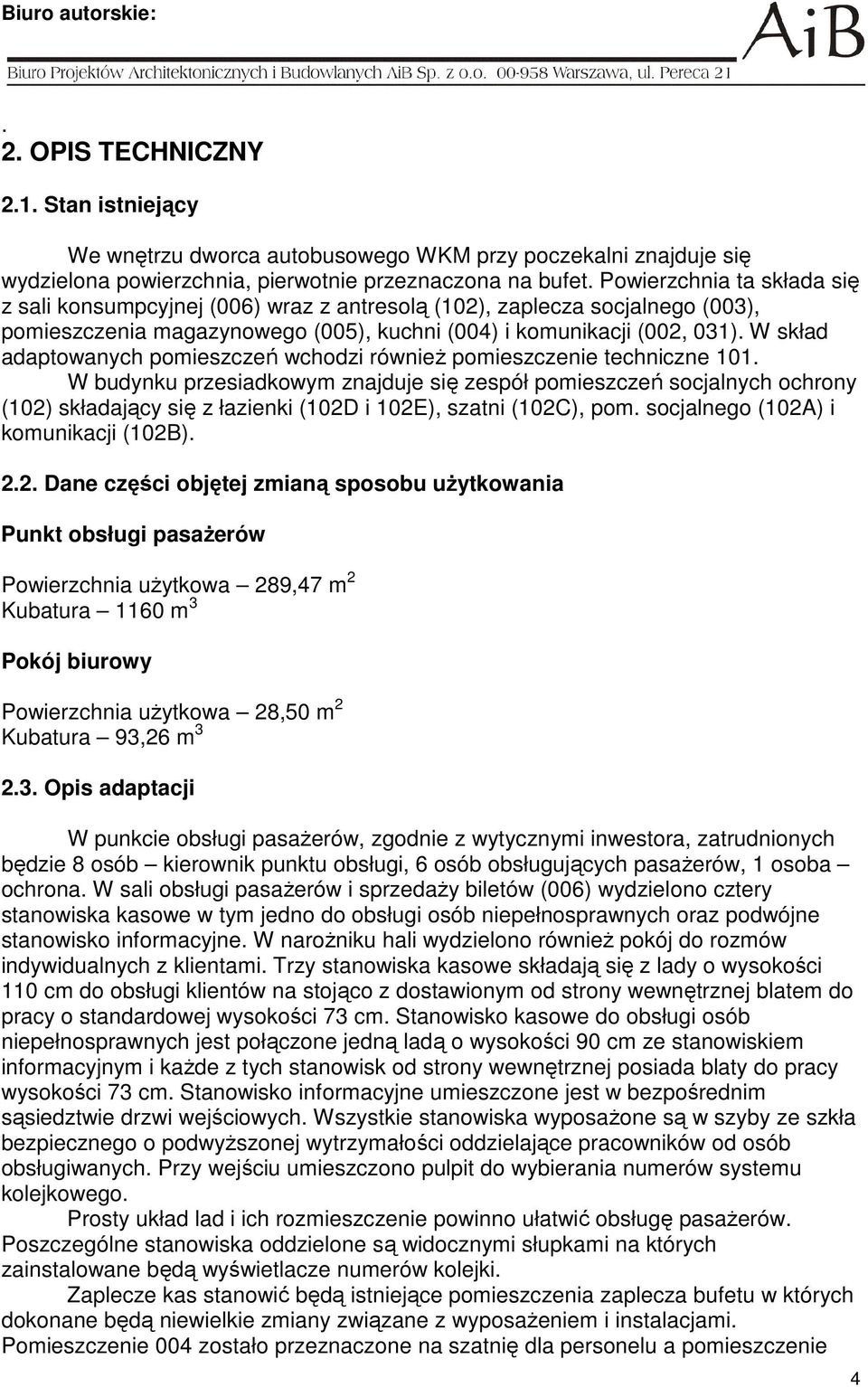

4 . 2. OPIS TECHNICZNY 2.1. Stan istniejący We wnętrzu dworca autobusowego WKM przy poczekalni znajduje się wydzielona powierzchnia, pierwotnie przeznaczona na bufet. Powierzchnia ta składa się z sali konsumpcyjnej (006) wraz z antresolą (102), zaplecza socjalnego (003), pomieszczenia magazynowego (005), kuchni (004) i komunikacji (002, 031). W skład adaptowanych pomieszczeń wchodzi równieŝ pomieszczenie techniczne 101. W budynku przesiadkowym znajduje się zespół pomieszczeń socjalnych ochrony (102) składający się z łazienki (102D i 102E), szatni (102C), pom. socjalnego (102A) i komunikacji (102B) Dane części objętej zmianą sposobu uŝytkowania Punkt obsługi pasaŝerów Powierzchnia uŝytkowa 289,47 m 2 Kubatura 1160 m 3 Pokój biurowy Powierzchnia uŝytkowa 28,50 m 2 Kubatura 93,26 m Opis adaptacji W punkcie obsługi pasaŝerów, zgodnie z wytycznymi inwestora, zatrudnionych będzie 8 osób kierownik punktu obsługi, 6 osób obsługujących pasaŝerów, 1 osoba ochrona. W sali obsługi pasaŝerów i sprzedaŝy biletów (006) wydzielono cztery stanowiska kasowe w tym jedno do obsługi osób niepełnosprawnych oraz podwójne stanowisko informacyjne. W naroŝniku hali wydzielono równieŝ pokój do rozmów indywidualnych z klientami. Trzy stanowiska kasowe składają się z lady o wysokości 110 cm do obsługi klientów na stojąco z dostawionym od strony wewnętrznej blatem do pracy o standardowej wysokości 73 cm. Stanowisko kasowe do obsługi osób niepełnosprawnych jest połączone jedną ladą o wysokości 90 cm ze stanowiskiem informacyjnym i kaŝde z tych stanowisk od strony wewnętrznej posiada blaty do pracy wysokości 73 cm. Stanowisko informacyjne umieszczone jest w bezpośrednim sąsiedztwie drzwi wejściowych. Wszystkie stanowiska wyposaŝone są w szyby ze szkła bezpiecznego o podwyŝszonej wytrzymałości oddzielające pracowników od osób obsługiwanych. Przy wejściu umieszczono pulpit do wybierania numerów systemu kolejkowego. Prosty układ lad i ich rozmieszczenie powinno ułatwić obsługę pasaŝerów. Poszczególne stanowiska oddzielone są widocznymi słupkami na których zainstalowane będą wyświetlacze numerów kolejki. Zaplecze kas stanowić będą istniejące pomieszczenia zaplecza bufetu w których dokonane będą niewielkie zmiany związane z wyposaŝeniem i instalacjami. Pomieszczenie 004 zostało przeznaczone na szatnię dla personelu a pomieszczenie 4

W skład adaptowanych pomieszczeń wchodzi równieŝ pomieszczenie techniczne 101.

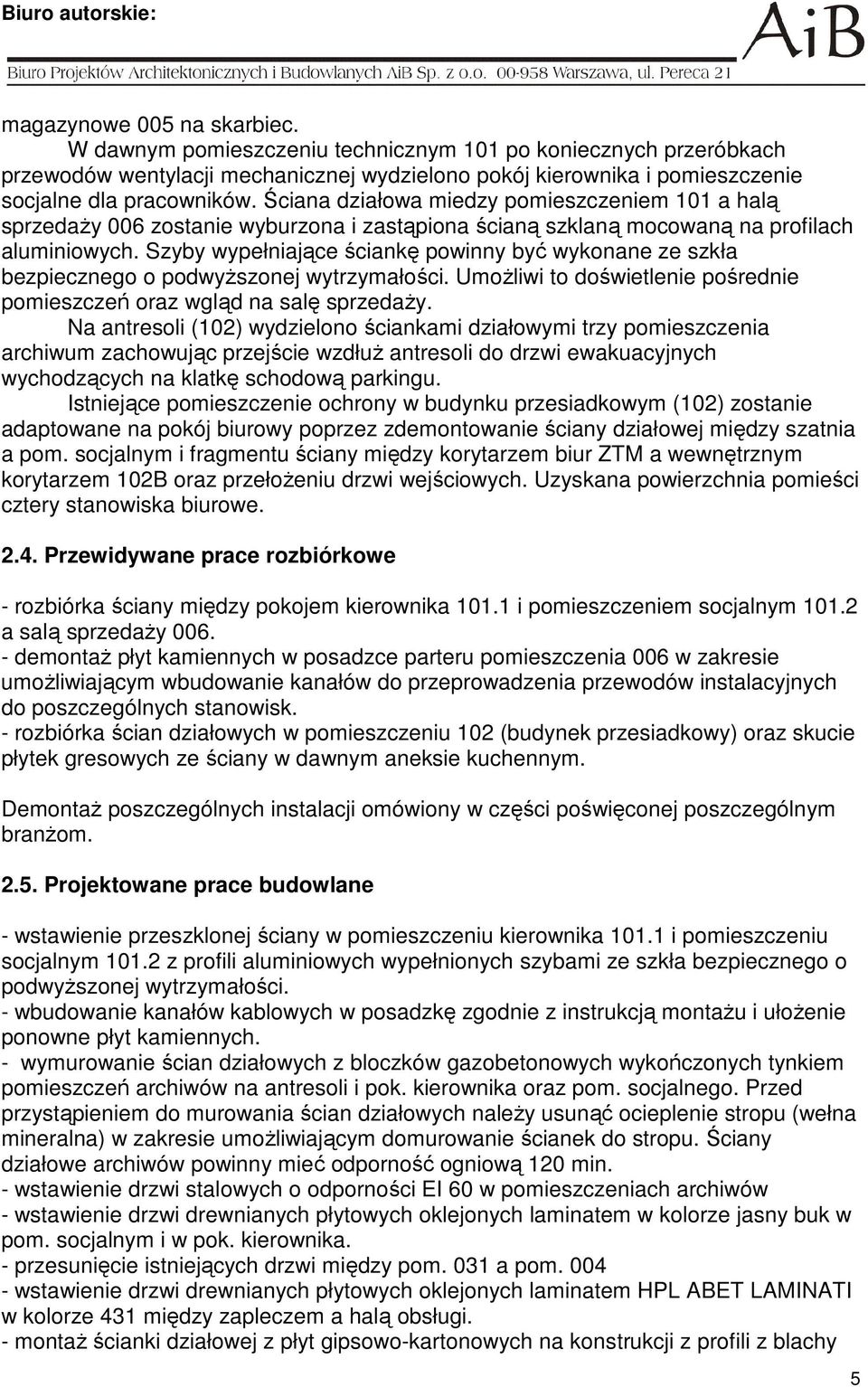

5 magazynowe 005 na skarbiec. W dawnym pomieszczeniu technicznym 101 po koniecznych przeróbkach przewodów wentylacji mechanicznej wydzielono pokój kierownika i pomieszczenie socjalne dla pracowników. Ściana działowa miedzy pomieszczeniem 101 a halą sprzedaŝy 006 zostanie wyburzona i zastąpiona ścianą szklaną mocowaną na profilach aluminiowych. Szyby wypełniające ściankę powinny być wykonane ze szkła bezpiecznego o podwyŝszonej wytrzymałości. UmoŜliwi to doświetlenie pośrednie pomieszczeń oraz wgląd na salę sprzedaŝy. Na antresoli (102) wydzielono ściankami działowymi trzy pomieszczenia archiwum zachowując przejście wzdłuŝ antresoli do drzwi ewakuacyjnych wychodzących na klatkę schodową parkingu. Istniejące pomieszczenie ochrony w budynku przesiadkowym (102) zostanie adaptowane na pokój biurowy poprzez zdemontowanie ściany działowej między szatnia a pom. socjalnym i fragmentu ściany między korytarzem biur ZTM a wewnętrznym korytarzem 102B oraz przełoŝeniu drzwi wejściowych. Uzyskana powierzchnia pomieści cztery stanowiska biurowe Przewidywane prace rozbiórkowe - rozbiórka ściany między pokojem kierownika i pomieszczeniem socjalnym a salą sprzedaŝy demontaŝ płyt kamiennych w posadzce parteru pomieszczenia 006 w zakresie umoŝliwiającym wbudowanie kanałów do przeprowadzenia przewodów instalacyjnych do poszczególnych stanowisk. - rozbiórka ścian działowych w pomieszczeniu 102 (budynek przesiadkowy) oraz skucie płytek gresowych ze ściany w dawnym aneksie kuchennym. DemontaŜ poszczególnych instalacji omówiony w części poświęconej poszczególnym branŝom Projektowane prace budowlane - wstawienie przeszklonej ściany w pomieszczeniu kierownika i pomieszczeniu socjalnym z profili aluminiowych wypełnionych szybami ze szkła bezpiecznego o podwyŝszonej wytrzymałości. - wbudowanie kanałów kablowych w posadzkę zgodnie z instrukcją montaŝu i ułoŝenie ponowne płyt kamiennych. - wymurowanie ścian działowych z bloczków gazobetonowych wykończonych tynkiem pomieszczeń archiwów na antresoli i pok. kierownika oraz pom. socjalnego. Przed przystąpieniem do murowania ścian działowych naleŝy usunąć ocieplenie stropu (wełna mineralna) w zakresie umoŝliwiającym domurowanie ścianek do stropu. Ściany działowe archiwów powinny mieć odporność ogniową 120 min. - wstawienie drzwi stalowych o odporności EI 60 w pomieszczeniach archiwów - wstawienie drzwi drewnianych płytowych oklejonych laminatem w kolorze jasny buk w pom. socjalnym i w pok. kierownika. - przesunięcie istniejących drzwi między pom. 031 a pom wstawienie drzwi drewnianych płytowych oklejonych laminatem HPL ABET LAMINATI w kolorze 431 między zapleczem a halą obsługi. - montaŝ ścianki działowej z płyt gipsowo-kartonowych na konstrukcji z profili z blachy 5

Szyby wypełniające ściankę powinny być wykonane ze szkła bezpiecznego o podwyŝszonej wytrzymałości. UmoŜliwi to doświetlenie pośrednie pomieszczeń oraz wgląd na salę sprzedaŝy.

6 stalowej ocynkowanej w pok. biurowym 102A w budynku przesiadkowym - wstawienie drzwi wejściowych drewnianych, płytowych lakierowanych (analogicznie jak drzwi istniejące w pokojach biurowych. - przebudowa sufitu podwieszonego w pokoju 102A i wykonanie obudowy z płyt gipsowo-kartonowych istniejącej instalacji wentylacyjnej. - uzupełnienie płytek posadzkowych w miejscu usuniętej ściany Wykończenie i wystrój wewnętrzny Istniejące elementy wykończenia jak balustrady, posadzki i obramowanie ścian szklanych nie ulegają zmianie. Wszystkie nowoprojektowane elementy wykończenia są montowane na istniejących powierzchniach ścian i posadzek. Lady stanowisk kasowych i informacyjnych wykonano w formie prostych ram z płyt granitowych polerowanych (granit Strzegom) montowanych do stalowej konstrukcji. Pod blatami wmontowano szybę ze szkła bezpiecznego matowego. Poszczególne fragmenty lad będą oddzielone słupkami z prostokątnych profili ze stali nierdzewnej na których zamontowano wyświetlacze systemu kolejkowego. Między słupkami, nad blatem kamiennym zamontowano szyby ze szkła bezpiecznego o podwyŝszonej wytrzymałości. Blaty do pracy zaprojektowano z płyt wykończonych okleiną z jasnego drewna. Pokój rozmów wydzielono ściankami z profili aluminiowych wypełnionych szybami matowymi ze szkła bezpiecznego. Ściana oddzielająca zaplecze hali sprzedaŝy, na całej wysokości wyłoŝona zostanie płytami laminatu HPL ABET LAMINATI w kolorze 431(ciemno czerwony) a ściana wzdłuŝ przejścia do pokoju kierownika i pomieszczenia socjalnego płytami laminatu HPL ABET LAMINATI w kolorze 480 (szary). Projektowane ściany działowe pomieszczeń archiwum malowane farbami emulsyjnymi w kolorze białym. Na ścianie nad klatką schodową, wykończonej szarymi płytami HPL ABET LAMINATI, przewidziano miejsce na przestrzenne logo ZTM wykonane z kolorowych płyt poliwenglanowych. Pokój kierownika punktu obsługi pasaŝerów i pokój biurowy w budynku przesiadkowym będą wyposaŝone w meble firmy MARO i krzesła SITAG analogicznie jak w pomieszczeniach biurowych ZTM. W hali sprzedaŝy naleŝy wstawić ławki firmy Puczyński oraz stoliki z blatem kamiennym na jednej nodze ze stali nierdzewnej i wysokości 110cm. Stanowiska kasowe i informacyjne wyposaŝone będą w krzesła SITAG REALITY oraz stoliki pomocnicze i szafki podblatowe MARO. Ściany pok. biurowego 102A będą malowane farbą akrylową RAL Sufit podwieszony w pokoju 102A wykonany z płyt gipsowo-kartonowych na ruszcie z profili z blach stalowej, ocynkowanej z wypełnieniem z wełny mineralnej 10cm zabezpieczonej paraizolacją, malowany farbą akrylowa RAL

Wykończenie i wystrój wewnętrzny Istniejące elementy wykończenia jak balustrady, posadzki i obramowanie ścian szklanych nie ulegają zmianie.
