1 Temat: Projekt zamienny do projektu rozbudowy istniejącego budynku administracyjnego o dobudowę zewnętrznego dźwigu osobowego Adres inwestycji: ul. 1-go Maja 13, Puck dz. nr 184/3 i 191 Jednostka projektowa: PRACOWNIA PROJEKTOWA inż. Jerzy Misiewicz ul. Kruczkowskiego 6A/5 z siedzibą: Gdynia ul. Legionów 151/1 tel: j.m.pracownia@gmail.pl Inwestor: Gmina Miasta Puck, ul. 1-go Maja 13, Puck Branża: Architektura Stadium: Projekt Budowlany Zamienny Data: 03 marzec 2015 r Projektant: Numer uprawnień: Podpis: Data: mgr inż. Jerzy Misiewicz Opracował: mgr inż. arch. Anna Stasiak MARZEC

Kruczkowskiego 6A/5 z siedzibą: 81-463 Gdynia ul. Legionów 151/1 tel: 797 95 67 85 email:j.m.pracownia@gmail.pl Inwestor: Gmina Miasta Puck, ul.

2 PROJEKT BUDOWLANY: ZESTAWIENIE OPRACOWAŃ WG. BRANŻ: Projekt budowlany architektoniczny: 1. OPIS TECHNICZNY 2. CZĘŚĆ RYSUNKOWA 3. ZAŁĄCZNIKI Projekt budowlany konstrukcyjny: 1. OPIS TECHNICZNY 2. CZĘŚĆ OBLICZENIOWA 3. CZĘŚĆ FORMALNO PRAWNA 3. CZĘŚĆ RYSUNKOWA 4. ZESTAWIENIA MARZEC

CZĘŚĆ RYSUNKOWA 3. ZAŁĄCZNIKI Projekt budowlany konstrukcyjny: 1.

3 SPIS ZAWARTOŚCI OPRACOWANIA : 1. OPIS TECHNICZNY: 1.1 Lokalizacja strona Przedmiot opracowania strona Podstawa opracowania strona Opis stanu istniejącego strona Zestawienie powierzchni - stan istniejący strona Opis konstrukcji istniejącej strona Stan techniczny lokalu strona Prace adaptacyjne -charakterystyka prac strona Zestawienie powierzchni- stan projektowany strona Projektowane rozwiązania materiałowe strona Rynny i rury spustowe strona Obróbki blacharskie strona Charakterystyka cieplna strona Dostosowanie do osób niepełnosprawnych strona Wytyczne zabezpieczeń pożarowych MARZEC

8 Prace adaptacyjne -charakterystyka prac strona 6 1.9 Zestawienie powierzchni- stan projektowany strona 6 1.10 Projektowane rozwiązania materiałowe strona 7 1.

4 2. CZĘŚĆ RYSUNKOWA 01. Plan Zagospodarowania terenu, skala 1: Rzut parteru- skala 1: Rzut 1 piętra- skala 1: Rzut 2 piętra- skala 1: Rzut dachu - skala 1: Przekrój A-A - skala 1: Przekrój B-B - skala 1: Elewacja południowa, skala 1: Elewacja północna, skala 1: Elewacje wschodnia, skala 1: Zestawienie stolarki drzwiowej, skala 1: Detale 3. ZAŁĄCZNIKI 01.Decyzja o nadaniu uprawnień. 02.Zaświadczenie o wpisie na listę członków. 03.Oświadczenie projektanta. 04.Wyrys i wypis z ewidencji gruntów. MARZEC

Elewacja południowa, skala 1:50 08. Elewacja północna, skala 1:50 09. Elewacje wschodnia, skala 1:50 10.

5 1. OPIS TECHNICZNY: 1.1 Lokalizacja Obiekt znajduje się w Pucku przy ul. 1-go Maja 13 na działce nr 184/3. Wjazd na działkę i parking za budynkiem odbywa się poprzez sięgacz od ul. 1-go Maja od strony wschodniej, natomiast główne wejście do budynku znajduje się od południa bezpośrednio z ul. 1-go Maja. Teren objęty opracowaniem leży w strefie konserwatorskiej. 1.2 Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt zamienny do projektu rozbudowy istniejącego budynku administracyjnego o dobudowę zewnętrznego dźwigu osobowego wraz z przedsionkiem. W ramach projektu zamiennego szyb windowy został obrócony o 90 stopni w celu zmiany usytuowania mechanizmu windy ze strony północnej na wschodnią. Nowe położenie mechanizmu zmieniło kubaturę i powierzchnię zabudowy szybu windy. Projektowane przebicia w istniejącej ścianie budynku oraz zagospodarowanie terenu wokół windy pozostają bez zmian w stosunku do zatwierdzonego projektu. 1.3 Podstawa opracowania Podstawą opracowania są: - Decyzja o pozwoleniu na budowę nr AB/KF-6740/53/14/MP z dnia Miejscowy Plan Zagospodarowania Przestrzennego - uzgodnienia zawarte podczas spotkań z Inwestorem - materiały wzorcowe i źródłowe - obowiązujące przepisy budowlane 1.4. Opis stanu istniejącego Przedmiotowy budynek to budynek administracyjny trzykondygnacyjny, nieocieplony, częściowo podpiwniczony. Od strony północnej znajdują się garaże częściowo przylegające do elewacji istniejącego budynku. Dach czterospadowy kryty papą. Wokół dachu na ostatniej kondygnacji znajduje się ozdobny gzyms, który pozostaje bez zmian. Współwłaścicielem budynku w wielkości 44/100 jest POWIAT PUCKI, w wielkości 56/100 jest GMINA MIASTA PUCK. Użytkownikiem parteru jest Powiat Puck ( geodezja), natomiast I i II piętro znajduje się w gospodarowaniu Burmistrza Gminy i Miasta Puck. Jedynie ta część jest obsługiwana przez projektowaną windę. Do elewacji wschodniej projektuje się dobudowę windy -wejście do niej z rampy, a do budynku na I i II z drzwi windy osadzonych w otworach po oknach i podokiennikach. Na elewacji wschodniej na której projektuje się usytuowanie windy oraz rampy w miejscach otworów przewidzianych jako wyjścia z windy na poszczególnych kondygnacjach znajdują się otwory okienne które planuje się dopasować do istniejącej konstrukcji. MARZEC

go Maja. Teren objęty opracowaniem leży w strefie konserwatorskiej. 1.

6 1.5 Zestawienie powierzchni - stan istniejący. Powierzchnia użytkowa kondygnacji ok m² Kubatura budynku ok m³ Wysokość budynku ok. 12,00 m 1.6 Opis istniejącej konstrukcji. Budynek wykonany w technologi tradycyjnej-murowany. 1.7 Stan techniczny lokalu. Elementy wykończenia wewnętrznego: Ściany zewnętrzne budynku gr 38 cm z cegły pełnej Ściany wewn. gr. 6 cm, 12 cm Tynki i okładziny wewnętrzne: cementowo wapienne podwójnie malowane stan b. dobry Stolarka okienna: PCV stan dobry Stolarka drzwiowa - stan dobry Podłogi: PVC - stan dobry 1.8. Prace adaptacyjne- charakterystyka prac. W ramach planowanych prac związanych z dobudową windy planuje się wstawienie nowych nadproży stalowych 2C120 na 1 i 2 piętrze. Dodatkowo projektuje się całkowite zamurowanie okna na parterze, oraz częściowe zamurowania i wyburzenia w ramach istniejących okien na 1 i 2 piętrze. Planuje się powiększenie tychże otworów okiennych do otworów drzwiowych. W ramach wykonania podkonstrukcji pod windę przewiduje się wykonanie fundamentów pod słupy żelbetowe, spocznik, przedsionek i szyb windowy. Po wybudowaniu podkonstrukcji planuje się zamocowanie windy o konstrukcji stalowej opartej na 4 słupach 100 x100 cm wg. systemu producenta wykończonej systemową elewacją szklaną. Przy elewacji istniejącego budynku projektuje się słupy żelbetowe połączone na poziomie fundamentów z konstrukcją szybu i oddzielone od istniejącego budynku dylatacją. Projektowany dach nad przedsionkiem będzie oparty na konstrukcji 4 słupów żelbetowych. Całość projektuje się zabudować systemową ścianą szklaną dostosowaną do systemu windy. Nie przewiduje się żadnych zmian funkcjonalnych w dotychczasowym układzie pomieszczeń. Projekt nie zakłada ingerencji w konstrukcję istniejącego budynku. Fundamenty, układ konstrukcyjny ścian, podstawowy układ budynku pozostają bez zmian. 1.9 Zestawienie powierzchni lokalu - stan projektowany. Powierzchnia użytkowa budynku m² Kubatura II piętra m3 Kubatura budynku m 3 Wysokość budynku - 12,00 m MARZEC

38 cm z cegły pełnej Ściany wewn. gr. 6 cm, 12 cm Tynki i okładziny wewnętrzne: cementowo wapienne podwójnie malowane stan b.

7 Zestawienie powierzchni Nr Nazwa Powierzchnia [m²] Kondygnacja 1.1. Przedsionek 3, Winda 5,0 0 SUMA Projektowane rozwiązania materiałowe Ściany wewnętrzne- bez zmian Ściany zewnętrzne- bez zmian Strop nad przedsionkiem- bez zmian Podłoga na gruncie- bez zmian Sufity -bez zmian Oświetlenie- bez zmian Stolarka drzwiowa - bez zmian Stolarka okienna- bez zmian Winda Konstrukcję windy projektuje się z profili stalowych w kolorze szarym. Szyby zespolone ze szkła refleksyjnego o współczynniku przenikania cieła U < 1,3 (W/m²K) wg specyfikacji producenta. Wentylacja wywiewna windy zaprojektowana została poprzez wywiewniki systemowe znajdujące się w górnej części konstrukcji szybu. Nawiew odbywać się będzie poprzez otwieranie drzwi. Projekt instalacji elektrycznej bez zmian w stosunku do zatwierdzonego projektu. Parametry podstawowe dla windy: Udźwig nominalny 630 kg- 8 osób Wysokość podnoszenia-8.44 m MARZEC

10.9 Winda Konstrukcję windy projektuje się z profili stalowych w kolorze szarym. Szyby zespolone ze szkła refleksyjnego o współczynniku przenikania cieła U < 1,3 (W/m²K) wg specyfikacji producenta.

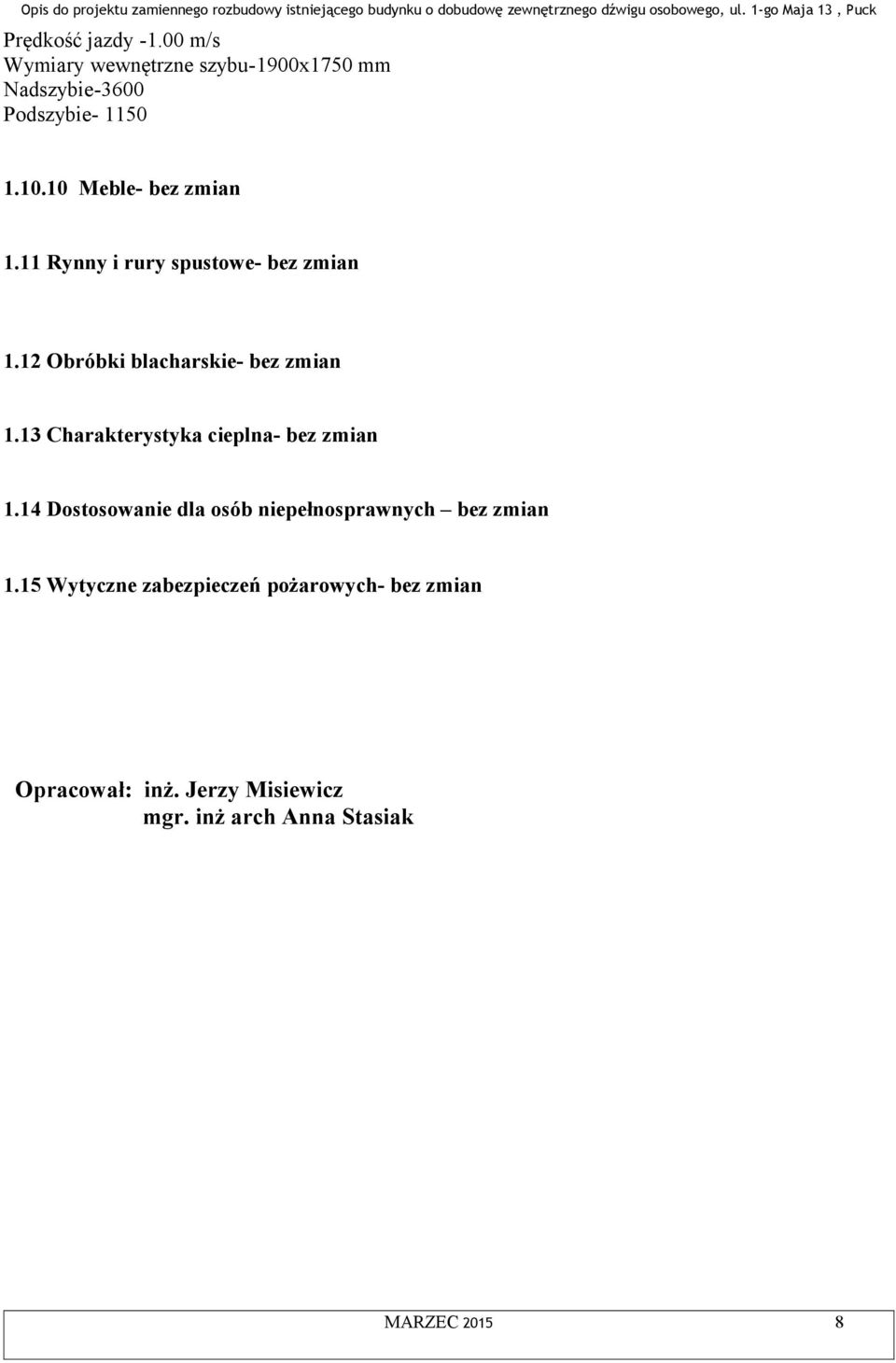

8 Prędkość jazdy m/s Wymiary wewnętrzne szybu-1900x1750 mm Nadszybie-3600 Podszybie Meble- bez zmian 1.11 Rynny i rury spustowe- bez zmian 1.12 Obróbki blacharskie- bez zmian 1.13 Charakterystyka cieplna- bez zmian 1.14 Dostosowanie dla osób niepełnosprawnych bez zmian 1.15 Wytyczne zabezpieczeń pożarowych- bez zmian Opracował: inż. Jerzy Misiewicz mgr. inż arch Anna Stasiak MARZEC

13 Charakterystyka cieplna- bez zmian 1.14 Dostosowanie dla osób niepełnosprawnych bez zmian 1.
