1 Jednostka projektowania: Team s.c Busko-Zdrój, ul. Wojska Polskiego 18a tel./fax , 6 Egzemplarz Symbol projektu: Symbol opracowania: Faza opracowania: Inwentaryzacja budowlana Tom: TOM II. Projekt Architektoniczno-Budowlany Nazwa obiektu budowlanego: Przebudowa budynku przy ulicy Jagiellońskiej 55 w Warszawie na siedzibę Urzędu Kontroli Skarbowej Numery ewidencyjne działek: Dz. nr. ewid. 8/2, obręb , dzielnica Praga Północ, Warszawa Nazwa i adres Inwestora: Urząd Kontroli Skarbowej, Ul. Cybernetyki 19B, Warszawa Zeszyt: Nazwa opracowania: INWENTARYZACJA ARCHITEKTONICZNO-BUDOWLANA STANU ISTNIEJĄCEGO BUDYNKU BIUROWEGO Branża Imię i nazwisko Numer uprawnień Data Podpis Architektura Sprawdził: mgr inż. arch. Wawrzyniec Kuc RP-UPR.514/ Opracował: tech. bud. Jerzy Pokładek

Projekt Architektoniczno-Budowlany Nazwa obiektu budowlanego: Przebudowa budynku przy ulicy Jagiellońskiej 55 w Warszawie na siedzibę Urzędu Kontroli Skarbowej Numery ewidencyjne działek: Dz. nr.

2 INWENTARYZACJA ARCH.-BUD. STANU ISTNIEJĄCEGO BUDYNKU BIUROWEGO W WARSZAWIE UL. JAGIELLOŃSKA ZESTAWIENIE POWIERZCHNI I KUBATUR : powierzchnia zabudowy m powierzchnia użytkowa ,2 m2 kubatura budynku m3 ilość kondygnacji - 14 (13 nadziemnych + piwnica) 2. OPIS STANU ISTNIEJĄCEGO : KONSTRUKCJA BUDYNKU 2 Konstrukcję budynku stanowi szkielet żelbetowy prefabrykowany na siatce słupów w osiach 6,00 x4,5m. Stropy prefabrykowane lub z pustaków Ackermana. Ściany piwnic żelbetowe, fundamentem budynku jest płyta żelbetowa o gr. 60cm (na całej powierzchni piwnic ). Trzon konstrukcyjny budynku stanowi również żelbetowa klatka schodowa, szyb windowy oraz luk wentylacyjny biegnący przez wszystkie kondygnacje. Ściany wewnętrzne działowe to głównie murowane gr. 12cm oraz nowo wybudowane z konstrukcji lekkiej gipsowo-kartonowej. Ściany zewnętrze - osłonowe ( od poz. I piętra do X pietra włącznie) wykonane są w konstrukcji aluminiowo - drewnianej. Do rygli drewnianych za pomocą śrub zamocowane są nośne pionowe elementy aluminiowe. Obudowa typowego piętra składa się z pasa podokiennego, okna i pasa nadokiennego. Okna o wys. ~ 1,90 m z profili aluminiowych otwierane są na osi pionowej, szklone szkłem zespolonym mm uszczelnione plastycznym kitem. Ramy i ościeżnice wykonane są bez termicznych przekładek. Pasy podokienne są z zewnątrz osłonięte blachą emaliowaną, od wewnątrz znajduje się ruszt drewniany z wypełnieniem : Eternit gr. ~ 6 cm, styropian - 5,5cm, płyta gipsowo-kartonowa gr. 1,6cm, płyta wiórowa gr. - 1,5cm. Ściany osłonowe na parterze stanowi konstrukcja z profili stalowych pomalowanych w kolorze ciemnej zieleni. Okna w części hallu są stałe, grubość szkła pojedynczego ~ 6cm. W części parteru od strony zachodniej, wymieniono część okien na konstrukcję aluminiową (profile ciepłe) z przeszkleniem termofloat + float -

OPIS STANU ISTNIEJĄCEGO : KONSTRUKCJA BUDYNKU 2 Konstrukcję budynku stanowi szkielet żelbetowy prefabrykowany na siatce słupów w osiach 6,00 x4,5m. Stropy prefabrykowane lub z pustaków Ackermana.

3 otwierano-uchylne. Ściany zewnętrzne pełne wykonane są z belitu. FUNKCJA BUDYNKU Piwnice Na poziomie piwnic usytuowano pom. techniczne obsługujące budynek : węzeł cieplny, rozdzielnię główną, wentylatornię, magazyny i pom. socjalne. Posadzka głównie gładź cementowa, na części powierzchni ułożono PCV lub terakotę. Ściany otynkowane i pomalowane. Okna od strony zachodniej drewniane - otwierane. Przyziemie Na poziomie parteru znajduje się hall poprzedzony wiatrołapem (posadzka oraz ściany i słupy wyłożone płytami kamiennymi), recepcja wraz z zapleczem, salki recepcyjne, cafe-barek z zapleczem oraz we ogólnodostępne. Z tego poziomu dostępna jest klatka schodowa oraz windy. Salki recepcyjne, recepcja, cafe bar, we posiadają sufity podwieszane na konstr. metalowej i wypełnione płytami mineralnymi. Ściany malowane farbą natryskową lub wyłożoną glazurą. Posadzki w tych pomieszczeniach wyłożone terakotą lub wykładziną dywanową. Antresola Na poziomie antresoli znajdują się pomieszczenia biurowe, sanitariaty, pom. socjalne. Na posadzkach wykładzina dywanowa lub gładź cementowa, w we - terakota, glazura. Ściany w pokojach malowane w kol. białym. Okna : część stała, otwierane lufciki. Piętra I X Na tych poziomach znajdują się pomieszczenia biurowe, zaplecze sanitarne, socjalne, klatki schodowe windy wraz z wygrodzeniami p.poż, ścianami gips-kartonowymi klasy EI60 oraz drzwiami p.poż. kl. EI60 i EI30 do klatek schodowych. Szyb wentylacyjny znajdujący się między szybem windowym a we oddzielony drzwiami p.poż. kl. EI60 usytuowanymi przemiennie na poszczególnych piętrach. Istniejący (niewykorzystywany) zsyp jest również zamknięty drzwiami p.poż. kl. EI60 lub zamurowany.

Ściany otynkowane i pomalowane. Okna od strony zachodniej drewniane - otwierane.

4 W części komunikacyjnej na wszystkich piętrach znajduję się obniżony sufit podwieszony (tynk na konstr.), nad nim zainstalowane są kanały wentylacji grawitacyjnej, wchodzące do wspólnego szybu - stanowiące wentylację grawitacyjną pom. biurowych. Rozmieszczenia sanitariatów posiadają niezależną wentylację grawitacyjną. Na niektórych piętrach (patrz rysunki rzutów) lub części pom. biurowych zamontowano sufity podwieszane (stelaż + pł. mineralne) wraz z oświetleniem i klimatyzacją. Na posadzkach - wykładzina dywanowa, tarkett, w we terakota + glazura. Do pom. biurowych drzwi pełne, płytowe. W oknach na ogół verticale. Ściany malowane głównie w kol. białym, część w innym kolorze. Piętro XI - Kondygnacja techniczna W części budowlanej o wym. ~ 9,24 x 21,25 m znajduje się maszynownia wind, wentylatornia, pom. tech. i gospodarcze. Pozostała część to taras widokowy z dwoma wyjściami z budynku. Powierzchnia tarasu pokryta jest warstwami papy ukształtowana ze spadkami do koryt biegnących wzdłuż ścian budynku. Barierka tarasu od wewnątrz obłożona jest terakotą. Dach nad budynkiem w konstrukcji żelbetowej dwuspadowy, pokryty papą- liczne kominy, wentylatory. Na tarasie od strony zachodniej znajduje się konstrukcja stalowa pod nieistniejącą już reklamą. W innej części zainstalowane są maszty antenowe sieci komórkowej. INSTALACJE : Budynek posiada instalację : o elektryczną teletechniczną p.pożarową- czujki wentylacji grawitacyjnej, mechanicznej centralnego ogrzewania wodno kanalizacyjną

Rozmieszczenia sanitariatów posiadają niezależną wentylację grawitacyjną. Na niektórych piętrach (patrz rysunki rzutów) lub części pom. biurowych zamontowano sufity podwieszane (stelaż + pł.

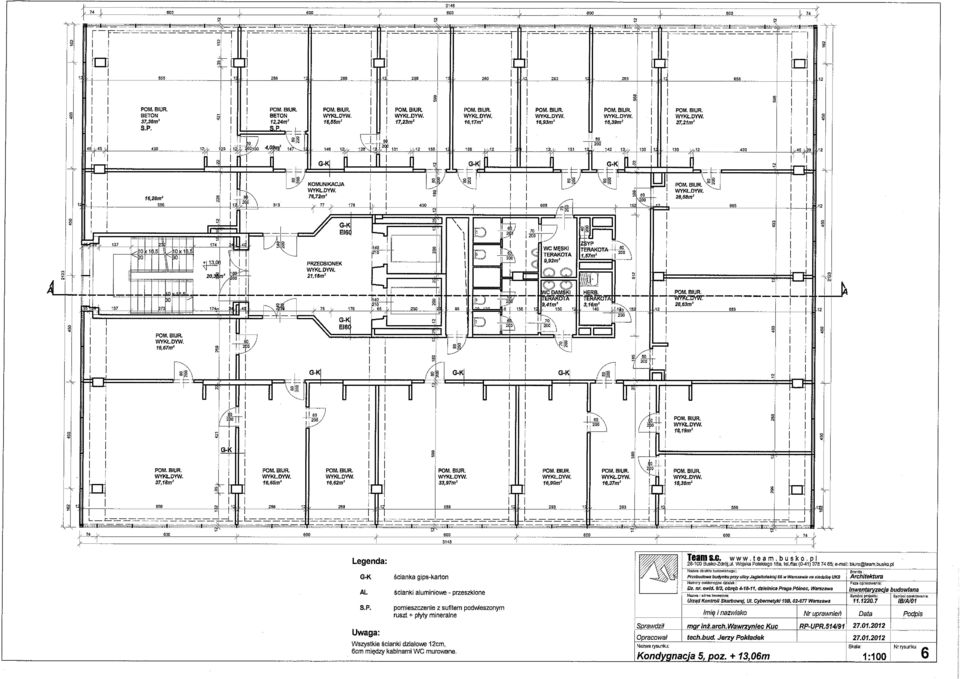

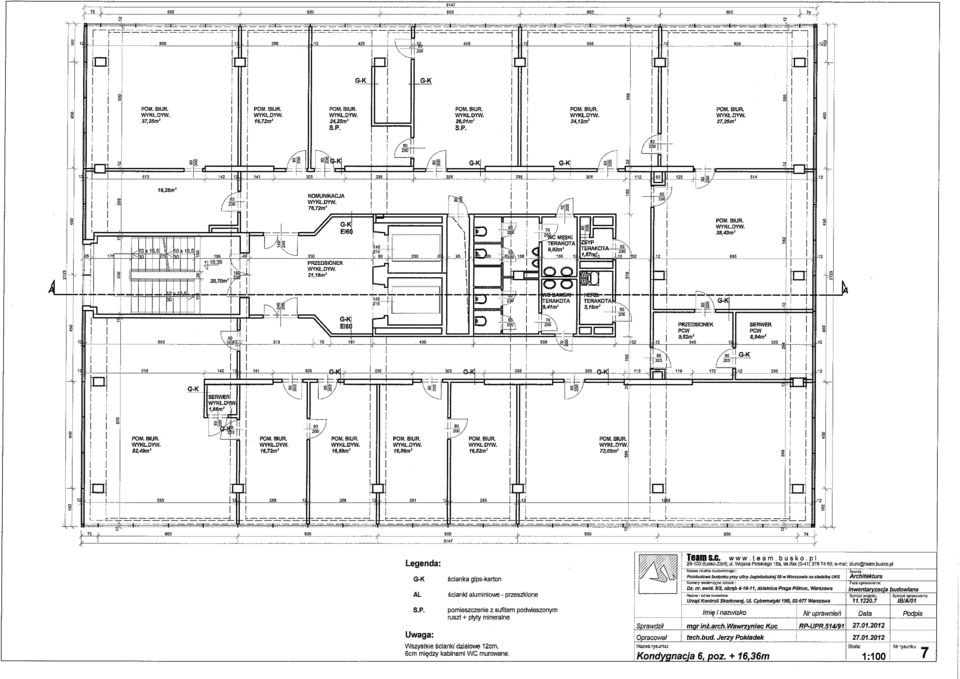

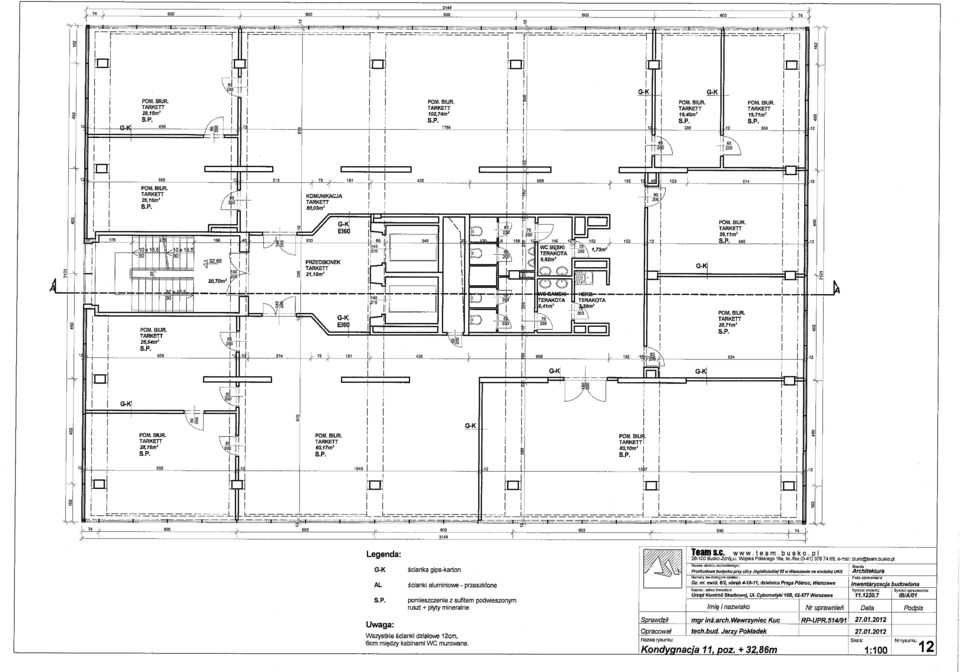

5 3. CZĘŚĆ RYSUNKOWA : SPIS RYSUNKÓW Numer rysunku Nazwa Skala Rys. 01. Kondygnacja -1, poz. -3,00m 1:100 Rys. 02. Kondygnacja 1, poz. 0,00m 1:100 Rys. 03. Kondygnacja 2, poz. +3,10m 1:100 Rys. 04. Kondygnacja 3, poz. +6,46m 1:100 Rys. 05. Kondygnacja 4, poz. +9,76m 1:100 Rys. 06. Kondygnacja 5, poz. +13,06m 1:100 Rys. 07. Kondygnacja 6, poz. +16,36m 1:100 Rys. 08. Kondygnacja 7, poz. +19,66m 1:100 Rys. 09. Kondygnacja 8, poz. +22,96m 1:100 Rys. 10. Kondygnacja 9, poz. +26,26m 1:100 Rys. 11. Kondygnacja 10, poz. +29,56m 1:100 Rys. 12. Kondygnacja 11, poz. +32,86m 1:100 Rys. 13. Kondygnacja 12, poz. +36,16m 1:100 Rys. 14. Kondygnacja 13, poz. +39,66m 1:100 Rys. 15. Rzut dachu 1:100 Rys. 16. Przekrój A-A 1:200 Rys. 17. Elewacja południowa 1:200 Rys. 18. Elewacja zachodnia 1:200 Rys. 19. Elewacja północna 1:200 Rys. 20. Elewacja wschodnia 1:200

+19,66m 1:100 Rys. 09. Kondygnacja 8, poz. +22,96m 1:100 Rys. 10. Kondygnacja 9, poz. +26,26m 1:100 Rys. 11. Kondygnacja 10, poz. +29,56m 1:100 Rys. 12. Kondygnacja 11, poz. +32,86m 1:100 Rys. 13.

25 +44,26 +41,36 +41,69 +41,36 +5,91 +5,91-0,07-0,09 Elewacja wschodnia Sprawdził Opracował Nazwa rysunku: Team s.c Busko-Zdrój,ul. Wojska Polskiego 18a, tel./fax (0-41) ; Nazwa obiektu budowlanego:: Przebudowa budynku przy ulicy Jagiellońskiej 55 w Warszawie na siedzibę UKS Numery ewidencyjne działek : Dz. nr. ewid. 8/2, obręb , dzielnica Praga Północ, Warszawa Nazwa i adres Inwestora: Urząd Kontroli Skarbowej, Ul. Cybernetyki 19B, Warszawa tech.bud. Jerzy Pokładek Elewacja wschodnia w w w. t e a m. b u s k o. p l Branża : Architektura Faza opracowania: Symbol projektu: Skala: 1:200 Symbol opracowania: Imię i nazwisko Nr uprawnień Data Podpis mgr inż.arch.wawrzyniec Kuc RP-UPR.514/91 Inwentaryzacja budowlana IB/A/ Nr rysunku 20
