1 PROJEKT BUDOWLANY Obiekt: Budynek Oddziału ZUS w Biłgoraju Archiwum akt BranŜa: Budowlana Temat: Projekt architektoniczno-budowlany wykonawczy wymiany stolarki okiennej z profili aluminiowych na stolarkę z profili PCV w istniejącej fasadzie budynku Oddziału ZUS w Biłgoraju Inwestor: Zakład Ubezpieczeń Społecznych Oddział w Biłgoraju ul. Kościuszki Biłgoraj Lokalizacja: Działka nr ewid. 6/8 ul. Krzeszowska 62a Biłgoraj Data opracowania: marzec 2011 r. TOM I Projektował: mgr inŝ. arch. Tadeusz Howorus upr. bud. nr ANB-513/1/32/82 Opracował: inŝ. Piotr Gontarz upr. bud. nr LUB/0079/ZOOK/09

2 2 Spis zawartości opracowania 1. Strona tytułowa 2. Spis zawartości opracowania 3. Opis techniczny do projektu architektoniczno-budowlanego 4. Plan sytuacyjny 5. Rys. nr 1 Rzut 1-go piętra skala 1: Rys. nr 2 Rzut 2-go piętra skala 1: Rys. nr 3 Elewacja wschodnia skala 1: Rys. nr 4 Elewacja zachodnia skala 1: Rys. nr 5 Elewacja południowa skala 1: Rys. nr 6 Zestawienie stolarki okiennej 11. Rys. nr 7 Szczegół osadzenia okna w konstrukcji aluminiowej skala 1: Załącznik nr 1 Dokumentacja fotograficzna 13. Informacja dotycząca bezpieczeństwa i ochrony zdrowia

3 Opis techniczny do projektu architektoniczno-budowlanego wykonawczego wymiany stolarki okiennej z profili aluminiowych na stolarkę z profili PCV w istniejącej fasadzie budynku Oddziału ZUS w Biłgoraju 3 1. Dane ogólne 1.1. Podstawa opracowania Podstawę opracowania stanowią: Zlecenie inwestora i uzgodnienia z inwestorem, Archiwalna dokumentacja techniczna adaptacji istniejącego budynku, Mapa sytuacyjno-wysokościowa, Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: DzU z 2006 r. Nr 156, poz. 1118, z późn. zm.), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU z 2002 r. Nr 75, poz. 690; DzU z 2003 r. Nr 33, poz. 270; DzU z 2004 r. Nr 109, poz. 1156; DzU z 2008 r. Nr 201, poz. 1238; DzU z 2008 r. Nr 228, poz. 1514; DzU z 2009 r. Nr 56, poz. 461), Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (DzU z 2003 r. Nr 120, poz. 1133, z późn. zm.), Warunki techniczne wykonania i odbioru robót budowlanych, Polskie Normy oraz literatura fachowa Zakres opracowania Zakres opracowania obejmuje wykonanie projektu architektoniczno-budowlanego wykonawczego wymiany stolarki okiennej z profili aluminiowych na stolarkę z profili PCV w istniejącej fasadzie budynku Oddziału ZUS w Biłgoraju. Wykonano między innymi dwa uproszczone rzuty kondygnacji mieszczących pomieszczenia biurowe, w których zostania dokonana wymiana stolarki okiennej. Rysunki te wykonano na podstawie udostępnionej przez Zamawiającego archiwalnej dokumentacji technicznej adaptacji istniejącego budynku na archiwum akt. Rzuty 1-go oraz 2-go piętra nie stanowią inwentaryzacji budowlanej, a jedynie słuŝą wykazaniu lokalizacji pomieszczeń biurowych. Na rysunkach elewacji zobrazowano wygląd budynku po zamontowaniu okien z PCV w wybranych pomieszczeniach. W obrębie opracowania zamieszczono informację dotyczącą bezpieczeństwa i ochrony zdrowia.

4 1.3. Cel opracowania Celem opracowania jest sporządzenie dokumentacji technicznej stanowiącej podstawę realizacji przedmiotowej inwestycji. Niniejsza dokumentacja stanowić będzie równieŝ podstawę opracowania specyfikacji technicznych wykonania i odbioru robót budowlanych oraz przedmiarów robót i kosztorysów inwestorskich Dane obliczeniowe sprawdzające nośność istniejącej konstrukcji aluminiowej fasady Wykonano obliczenia statyczno-wytrzymałościowe sprawdzające nośność istniejącej konstrukcji aluminiowej fasady. PoniŜej podano podstawowe wnioski płynące z tych obliczeń, zaś same obliczenia znajdują się w archiwum projektanta. Podstawowe dane obliczeniowe: 1) Charakterystyka obciąŝeń poziomych obciąŝenie wiatrem po wymianie części okien nie ulegnie znaczącej zmianie. NaleŜy przy tym zaznaczyć, iŝ sprawdzenie parcia wiatru wg aktualnie obowiązujących norm budowlanych prowadzi do uzyskania bardziej niekorzystnych wartości tych oddziaływań. Inaczej mówiąc, jeŝeli po wymianie okien nośność istniejącej konstrukcji aluminiowej fasady spełnia warunki stanu granicznego nośności, tym bardziej będzie je spełniać przy uwzględnieniu wymagań normowych obowiązujących wówczas, gdy budynek był wznoszony. 2) Charakterystyka obciąŝeń pionowych po wymianie części okien równieŝ nie ulegnie znaczącej zmianie. Główna pionowa część konstrukcji fasady (profil aluminiowy wym. 100x30 mm) pracuje bezpiecznie w stanie granicznym nośności. NaleŜy ponadto zaznaczyć, Ŝe zaprojektowano montaŝ okien z PCV w istniejącej ramie aluminiowej w taki sposób (bez usuwania któregokolwiek z poziomych rygli usztywniających), Ŝe nie moŝe wystąpić zmiana przestrzennej sztywności konstrukcji fasady Wykaz podstawowych robót przygotowawczych Przed montaŝem nowo projektowanych okien z PCV naleŝy wykonać następujące roboty przygotowawcze: Rozebranie obróbek blacharskich (podokienników) z blachy ocynkowanej, Wykucie z muru ościeŝnic aluminiowych okien, DemontaŜ z konstrukcji fasady okien z ościeŝnicami aluminiowymi oraz wycięcie pionowych słupków usztywniających z kształtownika aluminiowego, Rozebranie okładziny wewnętrznej fasady z płyt gipsowo-kartonowych wraz z demontaŝem izolacji cieplnej,

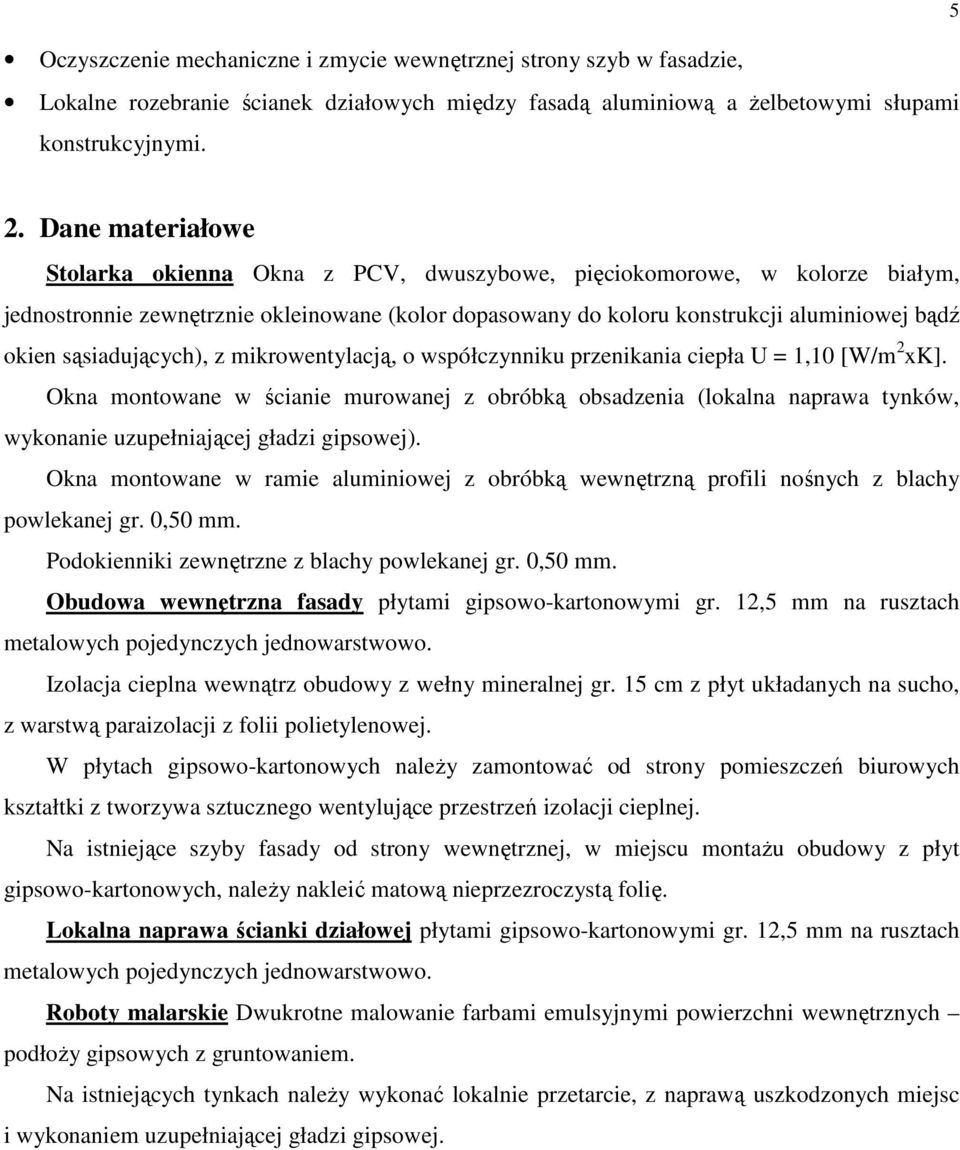

5 Oczyszczenie mechaniczne i zmycie wewnętrznej strony szyb w fasadzie, Lokalne rozebranie ścianek działowych między fasadą aluminiową a Ŝelbetowymi słupami konstrukcyjnymi Dane materiałowe Stolarka okienna Okna z PCV, dwuszybowe, pięciokomorowe, w kolorze białym, jednostronnie zewnętrznie okleinowane (kolor dopasowany do koloru konstrukcji aluminiowej bądź okien sąsiadujących), z mikrowentylacją, o współczynniku przenikania ciepła U = 1,10 [W/m 2 xk]. Okna montowane w ścianie murowanej z obróbką obsadzenia (lokalna naprawa tynków, wykonanie uzupełniającej gładzi gipsowej). Okna montowane w ramie aluminiowej z obróbką wewnętrzną profili nośnych z blachy powlekanej gr. 0,50 mm. Podokienniki zewnętrzne z blachy powlekanej gr. 0,50 mm. Obudowa wewnętrzna fasady płytami gipsowo-kartonowymi gr. 12,5 mm na rusztach metalowych pojedynczych jednowarstwowo. Izolacja cieplna wewnątrz obudowy z wełny mineralnej gr. 15 cm z płyt układanych na sucho, z warstwą paraizolacji z folii polietylenowej. W płytach gipsowo-kartonowych naleŝy zamontować od strony pomieszczeń biurowych kształtki z tworzywa sztucznego wentylujące przestrzeń izolacji cieplnej. Na istniejące szyby fasady od strony wewnętrznej, w miejscu montaŝu obudowy z płyt gipsowo-kartonowych, naleŝy nakleić matową nieprzezroczystą folię. Lokalna naprawa ścianki działowej płytami gipsowo-kartonowymi gr. 12,5 mm na rusztach metalowych pojedynczych jednowarstwowo. Roboty malarskie Dwukrotne malowanie farbami emulsyjnymi powierzchni wewnętrznych podłoŝy gipsowych z gruntowaniem. Na istniejących tynkach naleŝy wykonać lokalnie przetarcie, z naprawą uszkodzonych miejsc i wykonaniem uzupełniającej gładzi gipsowej.

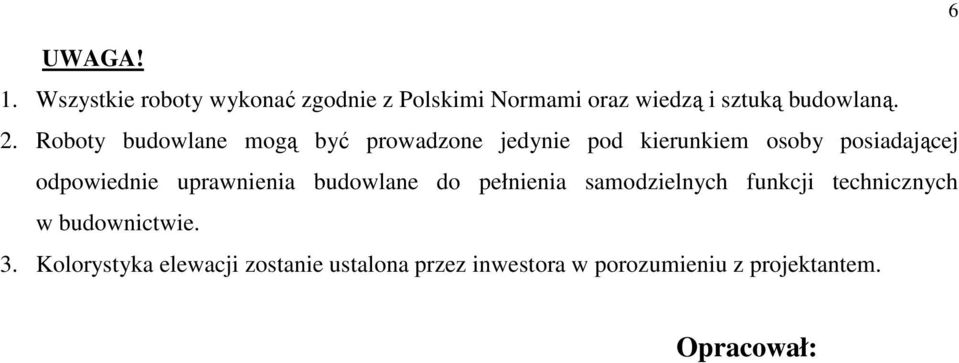

6 UWAGA! 1. Wszystkie roboty wykonać zgodnie z Polskimi Normami oraz wiedzą i sztuką budowlaną. 2. Roboty budowlane mogą być prowadzone jedynie pod kierunkiem osoby posiadającej odpowiednie uprawnienia budowlane do pełnienia samodzielnych funkcji technicznych w budownictwie. 3. Kolorystyka elewacji zostanie ustalona przez inwestora w porozumieniu z projektantem. 6 Opracował:
