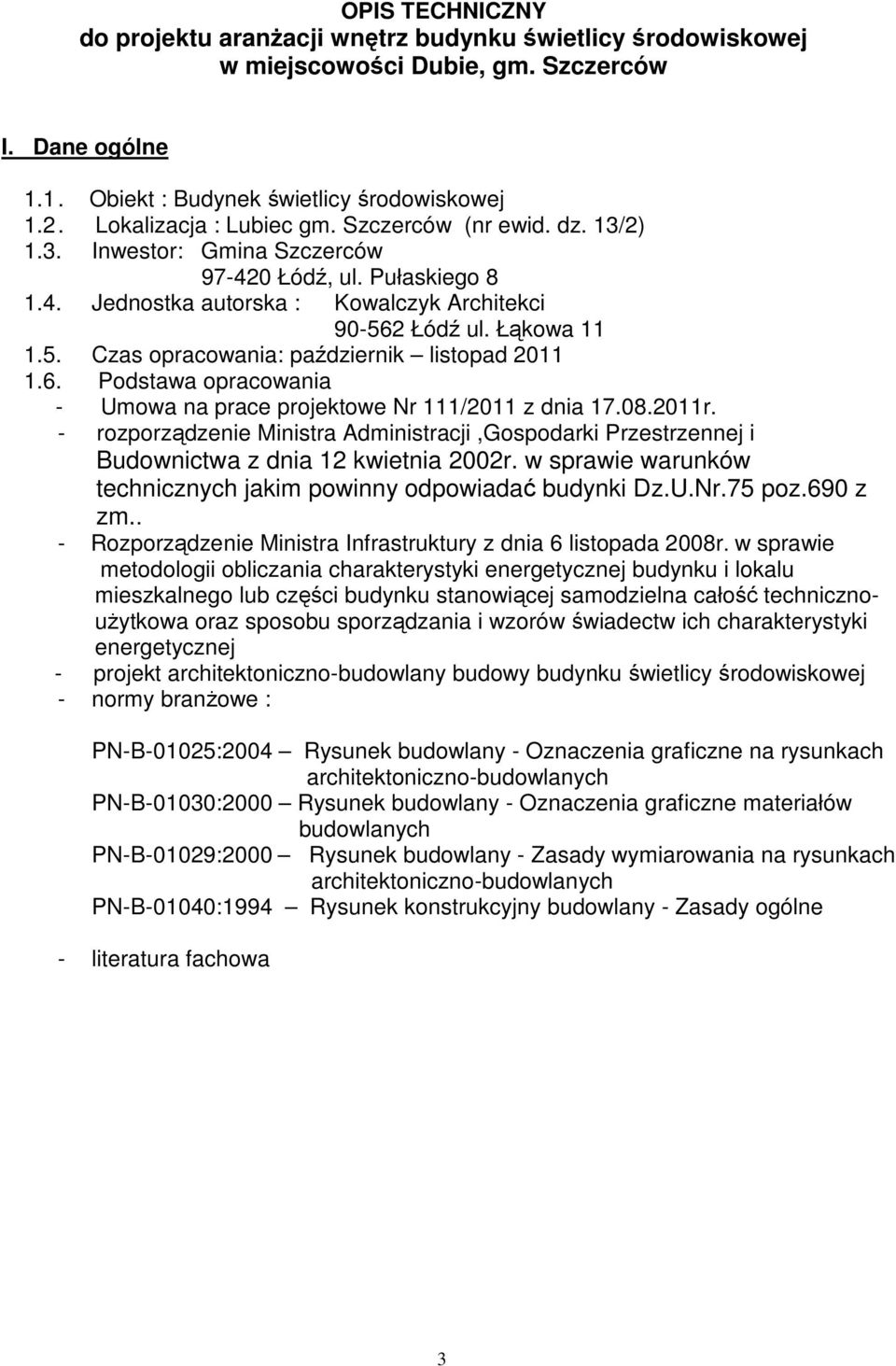

1 OPIS TECHNICZNY do projektu aranŝacji wnętrz budynku świetlicy środowiskowej w miejscowości Dubie, gm. Szczerców I. Dane ogólne 1.1. Obiekt : Budynek świetlicy środowiskowej 1.2. Lokalizacja : Lubiec gm. Szczerców (nr ewid. dz. 13/2) 1.3. Inwestor: Gmina Szczerców Łódź, ul. Pułaskiego Jednostka autorska : Kowalczyk Architekci Łódź ul. Łąkowa Czas opracowania: październik listopad Podstawa opracowania - Umowa na prace projektowe Nr 111/2011 z dnia r. - rozporządzenie Ministra Administracji,Gospodarki Przestrzennej i Budownictwa z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki Dz.U.Nr.75 poz.690 z zm.. - Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielna całość technicznouŝytkowa oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej - projekt architektoniczno-budowlany budowy budynku świetlicy środowiskowej - normy branŝowe : PN-B-01025:2004 Rysunek budowlany - Oznaczenia graficzne na rysunkach architektoniczno-budowlanych PN-B-01030:2000 Rysunek budowlany - Oznaczenia graficzne materiałów budowlanych PN-B-01029:2000 Rysunek budowlany - Zasady wymiarowania na rysunkach architektoniczno-budowlanych PN-B-01040:1994 Rysunek konstrukcyjny budowlany - Zasady ogólne - literatura fachowa 3

2 Łódź ul. Łąkowa 11 1.5. Czas opracowania: październik listopad 2011 1.6. Podstawa opracowania - Umowa na prace projektowe Nr 111/2011 z dnia 17.08.2011r.

2 II. Projekt aranŝacji wnętrz 2.1. Przeznaczenie i program uŝytkowy Projektowany obiekt jest budynkiem parterowym i pełnić będzie funkcję Świetlicy Środowiskowej. W budynku przewiduje się organizowanie spotkań lokalnej społeczności oraz organizowanie gier i zabaw dla dzieci mieszkańców. W budynku została zaprojektowana sala spotkań przeznaczona dla ok. 30 osób wraz z zapleczem pomocniczym. Ponadto w obiekcie zaplanowano węzeł sanitarno-higieniczny, pomieszczenie gospodarcze oraz lokalną kotłownię olejową wraz z magazynem oleju. W holu wejściowym została wydzielona szatnia. W budynku nie przewiduje się stałych miejsc pracy. Projektowana Świetlica Środowiskowa w całości dostosowana jest dla potrzeb osób niepełnosprawnych Parametry techniczne wnętrz powierzchnia uŝytkowa - 131,89 m 2 powierzchnia tarasów - 52,49 m 2 wysokość wnętrz głównych - 3,05 m wysokość pom. technicznych - 3,05 m wysokość pom. sanitarnych i pomocniczych - 2,70 m kubatura - 402,26 m Zestawienie powierzchni Parter L.P. SYMBOLNAZWA POMIESZCZENIA SALA SPOTKAŃ HALL SZATNIA POM. POMOCNICZE POM. GOSPODARCZE POWIERZCHNIA [m2] 83,69 12,69 2,81 14,67 1,64 2,02 3,78 2,37 5,51 POM. GOSPODARCZE WC NIEPŁNOSPR./MĘSKIE WC DAMSKIE 9. KOTŁOWNIA 10. POM. TECHNICZNE 2,71 RAZEM 131, SCHODY ZEWNĘTRZNE 20, SCHODY ZEWNĘTRZNE 5, SCHODY ZEWNĘTRZNE 26,43 OGÓŁEM 184,38 RODZAJ PODŁOGI 2.4. Rozwiązania materiałowe Sala spotkań pomieszczenie nr ,69 m 2 gres "MISTRAL OCHRA" satyna * 29,80 x 29,80 cm BEIGE" satyna wysokości 10,0 cm. 4

30 osób wraz z zapleczem pomocniczym. Ponadto w obiekcie zaplanowano węzeł sanitarno-higieniczny, pomieszczenie gospodarcze oraz lokalną kotłownię olejową wraz z magazynem oleju.

3 Tynk cienkowarstwowy grub.1.2 cm. kat. IV wykonywany maszynowo na całej powierzchni ściany. malowane ekologicznymi farbami akrylowymi na pełnej wysokości w kolorze NCS S 0510-G80Y. wykonany z płyty GKF o odporności ogniowej EI-30 na poziomie więźby dachowej. wykończony gładzią i malowany farbą akrylową Stolarka drzwiowa Drzwi zewnętrzne profil ALU ciepły oznaczone symbolem Dz1. Wymiary w świetle ościeŝnicy (B x H): min. 140,0x200,00 cm. Współczynnik przenikania ciepła: U=2,6 W/m2K. Kolor: biały. Szkło bezpieczne P2. Dwa zamki. Zamek atestowany. Pochwyt. Okucia srebrne. Drzwi wewnętrzne PCV oznaczone symbolem D1. Wymiary w świetle ościeŝnicy (B x H): min. 140,0x200,00 cm. Kolor: biały. Szkło bezpieczne P2. Zamek. Pochwyt. Okucia srebrne. Instalacja elektryczna Główne oświetlenie: oprawy natynkowe sufitowe oraz ścienne, przewiduje się równieŝ oświetlenie awaryjne w postaci lamp natynkowych rozmieszczenie oraz rodzaje opraw zgodnie z rysunkiem technicznym. - Symbol A oznaczenie oświetlenia awaryjnego przewodami grawitacyjnymi o przekroju poprzecznym Hall pomieszczenie nr ,69 m 2 gres "MISTRAL OCHRA" satyna * 29,80 x 29,80 cm BEIGE" satyna wysokości 10,0 cm. Stolarka drzwiowa Okładzina ścienna z tynku mozaikowego typu graniplast nr 338 ** od poziomu podłogi do wysokości 1,50m. wykonany z płyty GKF o odporności ogniowej EI-30 na poziomie 3,05 m, podwieszana na ruszcie systemowym stalowym do konstrukcji więźby dachowej. wykończony gładzią i malowany farbą akrylową Drzwi zewnętrzne profil ALU ciepły oznaczone symbolem Dz1. Wymiary w świetle ościeŝnicy (B x H): min. 140,0x200,00 cm. Współczynnik przenikania ciepła: U=2,6 W/m2K. Kolor: biały. Szkło bezpieczne P2. Dwa zamki. Zamek atestowany. Pochwyt. Okucia srebrne. 5

Wymiary w świetle ościeŝnicy (B x H): min. 140,0x200,00 cm. Współczynnik przenikania ciepła: U=2,6 W/m2K. Kolor: biały. Szkło bezpieczne P2. Dwa zamki. Zamek atestowany. Pochwyt. Okucia srebrne.

4 Instalacja elektryczna Główne oświetlenie: oprawy natynkowe sufitowe, przewiduje się równieŝ oświetlenie awaryjne w postaci lamp natynkowych rozmieszczenie oraz Symbol A oznaczenie oświetlenia awaryjnego Szatnia pomieszczenie nr ,81 m 2 BEIGE" satyna wysokości 10,0 cm. Okładzina ścienna z tynku mozaikowego typu graniplast nr 338 ** od poziomu podłogi do wysokości 1,50m. wykonany z płyty GKF o odporności ogniowej EI-30 na poziomie więźby dachowej. wykończony gładzią i malowany farbą akrylową Pomieszczenie pomocnicze pomieszczenie nr ,67 m 2 Stolarka drzwiowa kolorze białym do wysokości 2,05 m. wykonany z płyty GKF o odporności ogniowej EI-30 na poziomie więźby dachowej. wykończony gładzią i malowany farbą akrylową Drzwi wewnętrzne PCV oznaczone symbolem D2. Wymiary w świetle ościeŝnicy (B x H): min. 90,0x200,00 cm. Kolor: biały. Zamek. Klamka. Okucia srebrne. 6

wykonany z płyty GKF o odporności ogniowej EI-30 na poziomie więźby dachowej. wykończony gładzią i malowany farbą akrylową 2.4.4. Pomieszczenie pomocnicze pomieszczenie nr 1.04.

5 przewodami grawitacyjnymi o przekroju poprzecznym Pomieszczenia gospodarcze pomieszczenie nr i Pom. gospodarcze - 1,64 m Pom. gospodarcze - 2,02 m 2 kolorze białym do wysokości 2,05 m. wykonany z płyty GKF o odporności ogniowej EI-30 na poziomie 2,70 m, podwieszany na ruszcie systemowym stalowym do konstrukcji więźby dachowej. wykończony gładzią i malowany farbą akrylową Stolarka drzwiowa Drzwi wewnętrzne PCV oznaczone symbolem D4. Wymiary w świetle ościeŝnicy (B x H): min. 90,0x200,00 cm. Kolor: biały. Zamek. Klamka. Nawietrzaki. Okucia srebrne. przewodami grawitacyjnymi o przekroju poprzecznym Pomieszczenia higieniczno-sanitarne pomieszczenie nr i WC dla niepełnosprawnych / męskie - 3,78 m WC damskie - 2,37 m 2 kolorze białym oraz niebieskim w pom. nr 1.07 oraz czerwonym w pom do wysokości 2,05 m wg schematu przestawionego na rysunkach technicznych. wykonany z płyty GKF o odporności ogniowej EI-30 na poziomie 2,70 m, podwieszany na ruszcie systemowym stalowym do konstrukcji więźby dachowej. wykończony gładzią i malowany farbą akrylową 7

wykonany z płyty GKF o odporności ogniowej EI-30 na poziomie 2,70 m, podwieszany na ruszcie systemowym stalowym do konstrukcji więźby dachowej.

6 Stolarka drzwiowa Drzwi wewnętrzne PCV oznaczone symbolem D3. Wymiary w świetle ościeŝnicy (B x H): min. 90,0x200,00 cm. Kolor: biały. Zamek. Zamek WC. Klamka. Nawietrzaki. Okucia srebrne. przewodami grawitacyjnymi o przekroju poprzecznym 150 mm wykonanymi z kształtek ceramicznych wspomagana mechanicznie wentylatorami kanałowymi zsynchronizowanymi z włącznikami światła Pomieszczenia techniczne pomieszczenie nr i Kotłownia - 5,51 m Pom. techniczne - 2,71 m 2 Stolarka drzwiowa kolorze białym do wysokości 2,05 m. wykonany z płyty GKF o odporności ogniowej EI-30 na poziomie więźby dachowej. wykończony gładzią i malowany farbą akrylową Drzwi wewnętrzne stalowe p-poŝarowe EIC 30 oznaczone symbolem D5. Wymiary w świetle ościeŝnicy (B x H): min. 90,0x200,00 cm. Kolor: biały. Klamka. Dwa zamki. Zamek atestowany. Okucia srebrne. Drzwi zewnętrzne p-poŝarowe EIC 60 - oznaczone symbolem Dz2. Wymiary w świetle ościeŝnicy (B x H): min. 90,0x200,00 cm. Współczynnik przenikania ciepła: U=2,6 W/m2K. Kolor: biały. Klamka. Zamek atestowany. Okucia srebrne. przewodami grawitacyjnymi o przekroju poprzecznym Schody zewnętrzne oznaczenie nr ; ; schody zewnętrzne - 20,51 m schody zewnętrzne - 5,55 m schody zewnętrzne - 26,43 m 2 Podłoga gres "MISTRAL BEIGE" satyna * stopnica 29,80 x 29,80 cm BEIGE" satyna * wysokości 10,0 cm 8

Pomieszczenia techniczne pomieszczenie nr 1.09. i 1.10. 1.09 - Kotłownia - 5,51 m 2 1.10 Pom. techniczne - 2,71 m 2 Stolarka drzwiowa kolorze białym do wysokości 2,05 m.

7 * PARAMETRY WG PALETY PRODUCENTA PŁYTEK: "PARADYś" ** PARAMETRY WG PALETY PRODUCENTA TYNKÓW: "LAZO" UWAGA: PRZYJĘTE ROZWIĄZANIA MATERIAŁOWE MAJĄ CHARAKTER WYŁĄCZNIE POGLĄDOWY. DOPUSZCZA SIĘ ZASTOSOWANIE INNYCH MATERIAŁÓW O PARAMETRACH TECHNICZNYCH I KOLORYSTYCE JAK PROPONOWANE POWYśEJ. Opracował: 9
