1 ZAWARTOŚĆ OPRACOWANIA 1. STRONA TYTUŁOWA 2. SPIS TREŚCI PROJEKTU KOMPLEKSOWEGO 3. ZAWARTOŚĆ OPRACOWANIA 4. OPIS TECHNICZNY 5. RYSUNKI Rys. nr 1 RZUT I PIĘRA POSADZKI + kolorystyka ścian Rys. nr 2 RZUT I PIĘTRA MEBLE Rys. nr 3 SANITARIATY Rys. nr 4 SANITARIATY Rys. nr 5 KORYTARZ piętro I RZYUT+WIDOK- FOTOTAPETA Rys. nr 6 KORYTARZ piętro III RZYUT+WIDOK- FOTOTAPETA Rys. nr 7 KORYTARZ piętro II RZYUT+WIDOK- FOTOTAPETA

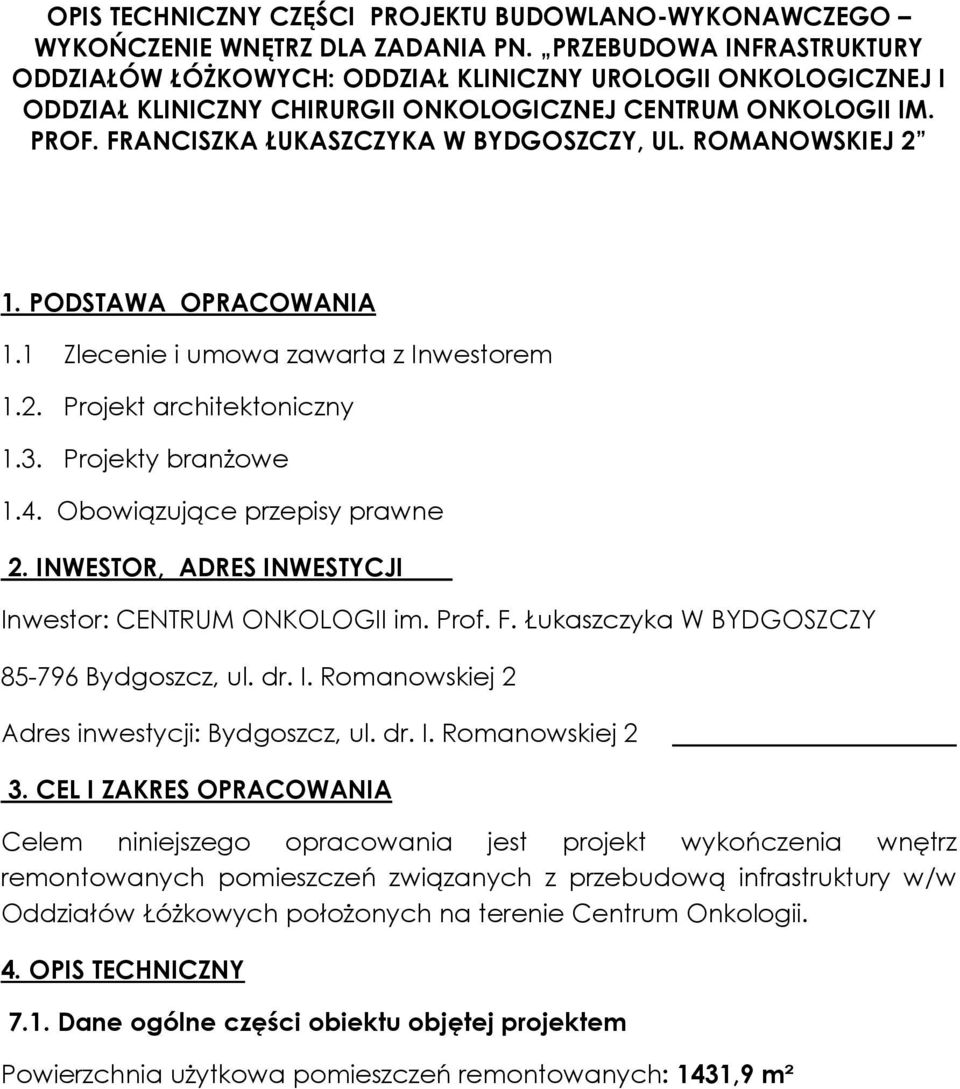

2 OPIS TECHNICZNY CZĘŚCI PROJEKTU BUDOWLANO-WYKONAWCZEGO WYKOŃCZENIE WNĘTRZ DLA ZADANIA PN. PRZEBUDOWA INFRASTRUKTURY ODDZIAŁÓW ŁÓŻKOWYCH: ODDZIAŁ KLINICZNY UROLOGII ONKOLOGICZNEJ I ODDZIAŁ KLINICZNY CHIRURGII ONKOLOGICZNEJ CENTRUM ONKOLOGII IM. PROF. FRANCISZKA ŁUKASZCZYKA W BYDGOSZCZY, UL. ROMANOWSKIEJ 2 1. PODSTAWA OPRACOWANIA 1.1 Zlecenie i umowa zawarta z Inwestorem 1.2. Projekt architektoniczny 1.3. Projekty branżowe 1.4. Obowiązujące przepisy prawne 2. INWESTOR, ADRES INWESTYCJI Inwestor: CENTRUM ONKOLOGII im. Prof. F. Łukaszczyka W BYDGOSZCZY Bydgoszcz, ul. dr. I. Romanowskiej 2 Adres inwestycji: Bydgoszcz, ul. dr. I. Romanowskiej 2 3. CEL I ZAKRES OPRACOWANIA Celem niniejszego opracowania jest projekt wykończenia wnętrz remontowanych pomieszczeń związanych z przebudową infrastruktury w/w Oddziałów Łóżkowych położonych na terenie Centrum Onkologii. 4. OPIS TECHNICZNY 7.1. Dane ogólne części obiektu objętej projektem Powierzchnia użytkowa pomieszczeń remontowanych: 1431,9 m²

3 Powierzchnia użytkowa klatek schodowych remontowanych: (22,3 + 22,5 m 2 ) x 4 - wszystkie kondygnacje Zestawienie pomieszczeń i powierzchni użytkowej Zgodnie z zestawieniem na rzucie 7.3. Układ funkcjonalno przestrzenny części objętej projektem Projekt remontu pomieszczeń nie wprowadza żadnych zmian w ukształtowaniu przestrzennym budynku. Zaprojektowana modernizacja nie zmienia układ funkcjonalnego pomieszczeń. Koryguje natomiast poszczególne pomieszczenia; kształt węzłów sanitarnych, dyżurki pielęgniarek, pomieszczeń porządkowych, precyzuje funkcje strefy biurowej. W/w korekty funkcjonalne polegać będą na wyburzeniach niektórych ścianek działowych i postawieniu nowych. Po wykonaniu instalacji pomieszczenia projektuje się odnowić pod względem wykończenia budowlanego wg standardów współczesnych i wymaganych przez Inwestora oraz wytycznych branżowych Charakterystyka zastosowanych rozwiązań wykończeniowych Zakres robót wykończeniowych : 1. posadzki 2. sufity 3. ściany 4. stolarka Opis szczegółowy robót i materiałów wykończeniowych: 1. posadzki Zaprojektowano następujące rodzaje posadzek: - Tarkett iq Natural w kolorze bardzo jasno beżowym iq Natural w kolorze zielonym iq Natural w kolorze czerwonym oraz w pomieszczeniach specjalnych tarkett Toro SC kol. 104 NSC S Y40R

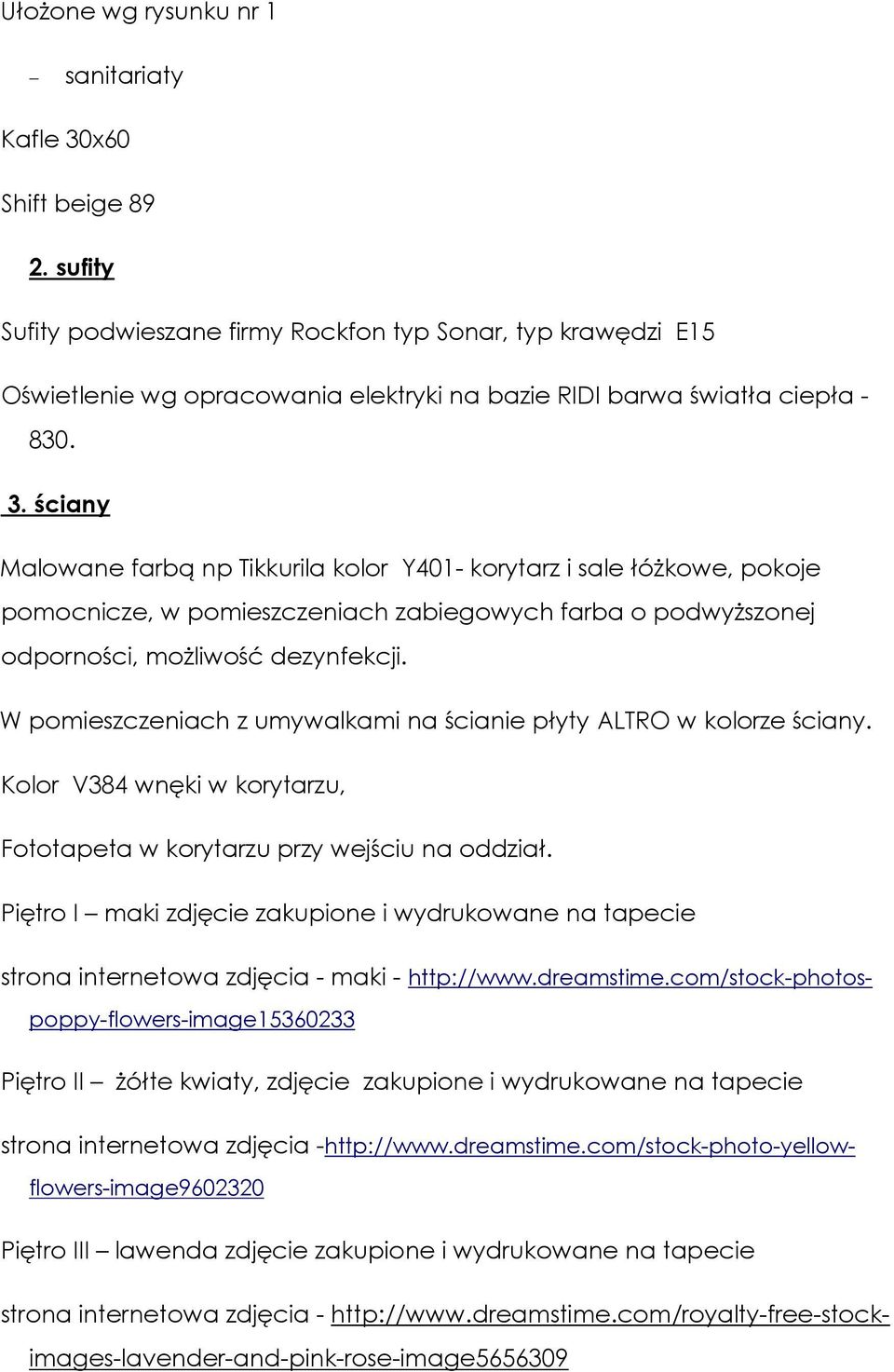

4 Ułożone wg rysunku nr 1 sanitariaty Kafle 30x60 Shift beige sufity Sufity podwieszane firmy Rockfon typ Sonar, typ krawędzi E15 Oświetlenie wg opracowania elektryki na bazie RIDI barwa światła ciepła ściany Malowane farbą np Tikkurila kolor Y401- korytarz i sale łóżkowe, pokoje pomocnicze, w pomieszczeniach zabiegowych farba o podwyższonej odporności, możliwość dezynfekcji. W pomieszczeniach z umywalkami na ścianie płyty ALTRO w kolorze ściany. Kolor V384 wnęki w korytarzu, Fototapeta w korytarzu przy wejściu na oddział. Piętro I maki zdjęcie zakupione i wydrukowane na tapecie strona internetowa zdjęcia - maki - Piętro II żółte kwiaty, zdjęcie zakupione i wydrukowane na tapecie strona internetowa zdjęcia - Piętro III lawenda zdjęcie zakupione i wydrukowane na tapecie strona internetowa zdjęcia -

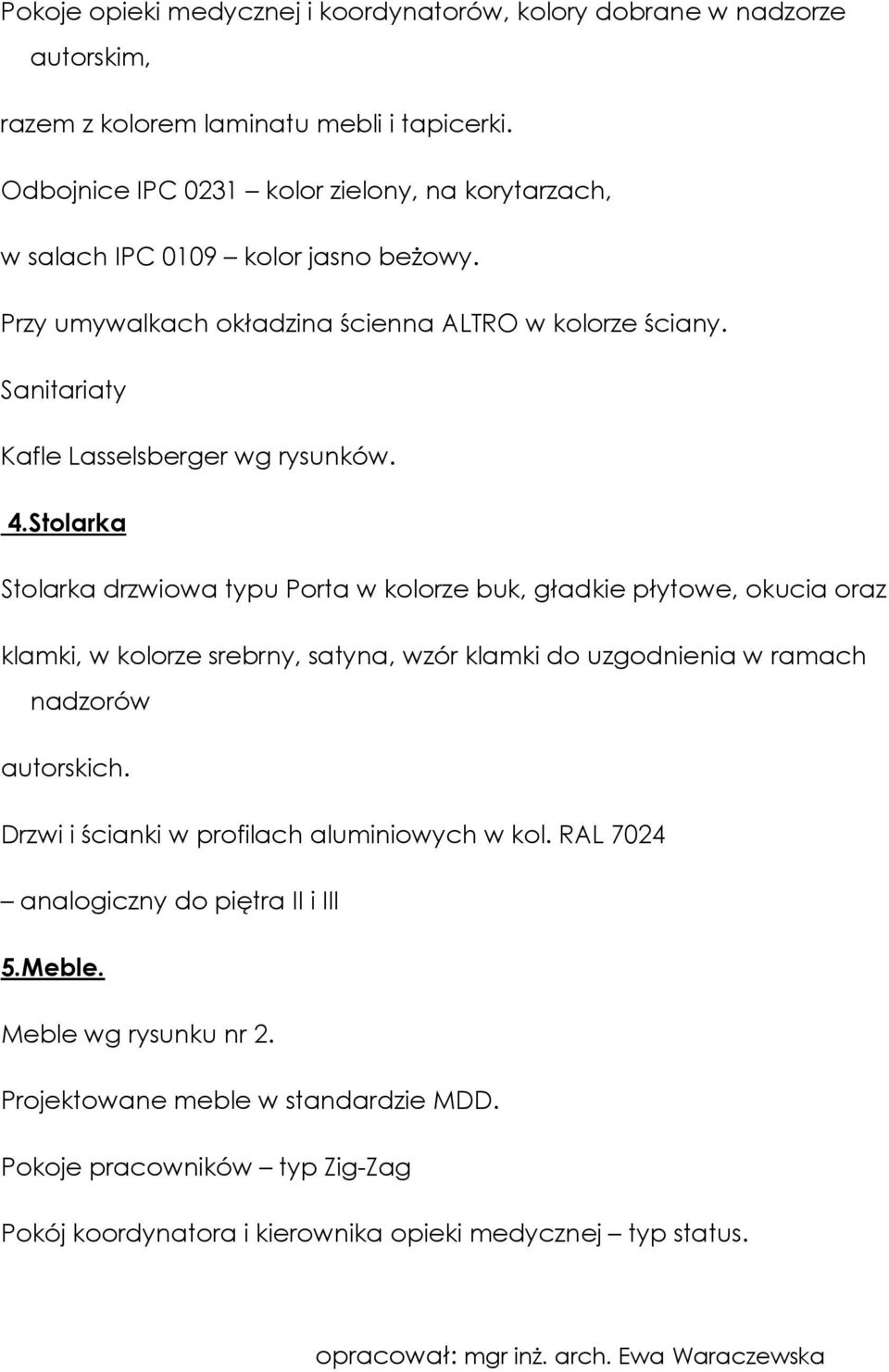

5 Pokoje opieki medycznej i koordynatorów, kolory dobrane w nadzorze autorskim, razem z kolorem laminatu mebli i tapicerki. Odbojnice IPC 0231 kolor zielony, na korytarzach, w salach IPC 0109 kolor jasno beżowy. Przy umywalkach okładzina ścienna ALTRO w kolorze ściany. Sanitariaty Kafle Lasselsberger wg rysunków. 4.Stolarka Stolarka drzwiowa typu Porta w kolorze buk, gładkie płytowe, okucia oraz klamki, w kolorze srebrny, satyna, wzór klamki do uzgodnienia w ramach nadzorów autorskich. Drzwi i ścianki w profilach aluminiowych w kol. RAL 7024 analogiczny do piętra II i III 5.Meble. Meble wg rysunku nr 2. Projektowane meble w standardzie MDD. Pokoje pracowników typ Zig-Zag Pokój koordynatora i kierownika opieki medycznej typ status. opracował: mgr inż. arch. Ewa Waraczewska

6 Dystrybutorzy zastosowanych materiałów. Tapety La fabrica Magdalena Osowska moblile: e-shop: Oprawy oświetleniowe RIDI POLSKA Natolin 68A Łódź kom tel Kafle, ceramika i armatura łazienkowa

7 Cermag Małgorzata Żurawska Doradca Handlowy ================================= "Cermag Poznań" Sp. z o.o. Oddział Bydgoszcz ul.łęczycka Bydgoszcz tel fax tel.kom
